Как крепится ветровая планка на металлочерепице: крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

Содержание

крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

Содержание:

Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.


Какие бывают ветровые планки

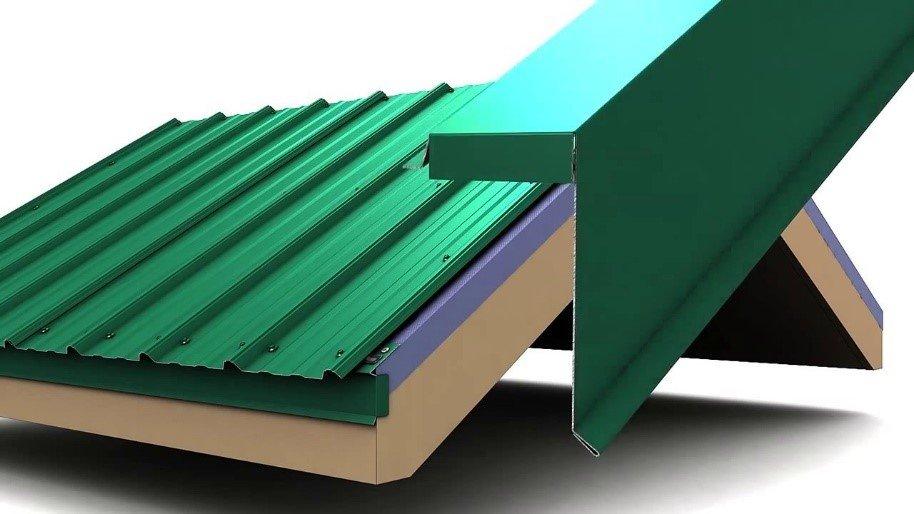

Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.


Бывают такие разновидности торцевых планок для кровли:

  • Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
  • Торцевая
    . Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.


Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

Из чего делаются торцевые планки, и каковы их размеры

В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.


Зачастую в продаже можно встретить такие планки:

  • Из стали
    . Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
  • Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.


В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

Целевая нагрузка и места крепления торцевых планок на кровле

Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.


Функциями ветровых и карнизных планок являются:

  1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
  2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

Некоторые профессиональные строители предлагают изготовить ветровые планки на крышу самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

Методика монтажа ветровых планок на металлочерепицу — как крепить правильно

В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.


Технология установки торцевых и карнизных планок выглядит так:

  1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
  2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.

Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.



Как выполнить монтаж ветровой планки на металлочерепицу – виды и правила крепления

<p> Содержание: </p> <p> </p> <div> <a href=»#1″>Какие бывают ветровые планки</a><br> <a href=»#2″>Из чего делаются торцевые планки, и каковы их размеры</a><br> <a href=»#3″>Целевая нагрузка и места крепления торцевых планок на кровле</a><br> <a href=»#4″>Методика монтажа ветровых планок на металлочерепицу — как крепить правильно</a> </div> <p> </p> <p> Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить. </p> <p> <img alt=»крепление торцевой планки металлочерепицы» src=»/upload/medialibrary/457/457b2277afa12670e21366eba4bae128.jpg» title=»монтаж ветровой планки на металлочерепицу»><br> </p> <h3><a name=»1″></a>Какие бывают ветровые планки</h3> <p> Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли. </p> <p> <img alt=»торцевая планка для кровли» src=»/upload/medialibrary/c1d/c1d23d5b4ad4128e88ac7f4812398943.jpg» title=»крепление торцевой планки металлочерепицы»><br> </p> <p> Бывают такие разновидности торцевых планок для кровли: </p> <ul> <li><strong>Карнизная</strong>. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.</li> <li><strong>Торцевая</strong>. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.</li> </ul> <p> <img alt=»как крепить ветровую планку на металлочерепицу» src=»/upload/medialibrary/bf1/bf13f3b1078ac85a26ea6bbf97d3f4dd.jpg» title=»торцевая планка для кровли»><br> </p> <blockquote> <p> Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны. </p> </blockquote> <h3><a name=»2″></a>Из чего делаются торцевые планки, и каковы их размеры</h3> <p> В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока. </p> <p> <img alt=»ветровая планка для металлочерепицы размеры» src=»/upload/medialibrary/0b6/0b611e9081a6df2b381dcc96fdab972e.jpg» title=»как крепить ветровую планку на металлочерепицу»><br> </p> <p> Зачастую в продаже можно встретить такие планки: </p> <ul> <li><strong>Из стали</strong>. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.</li> <li><strong>Пластиковые</strong>. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.</li> </ul> <p> <img alt=»установка торцевой планки на металлочерепицу» src=»/upload/medialibrary/fc8/fc819812b88facb055ecacbbc99ecd7b.jpg» title=»ветровая планка для металлочерепицы размеры»><br> </p> <p> В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы. </p> <h3><a name=»3″></a>Целевая нагрузка и места крепления торцевых планок на кровле</h3> <p> Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала. </p> <p> <img alt=»торцевая планка для металлочерепицы размеры» src=»/upload/medialibrary/ce5/ce593511cee55af3acd6d90e71b2312b.jpg» title=»установка торцевой планки на металлочерепицу»><br> </p> <p> Функциями ветровых и карнизных планок являются: </p> <ol start=»1″> <li><strong>Защита от влаги и ветра</strong>. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.</li> <li><strong>Декорирование</strong>. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.</li> </ol> <p> Некоторые профессиональные строители предлагают изготовить <a href=»/profnastil-proflist/zachem-nuzhna-vetrovaya-planka-dlya-profnastila-i-kak-eye-pravilno-ustanovit.html» data-turbo=»false»>ветровые планки на крышу</a> самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны. </p> <h3><a name=»4″></a>Методика монтажа ветровых планок на металлочерепицу — как крепить правильно</h3> <p> В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу. </p> <p> <img alt=»планка торцевая для крыши» src=»/upload/medialibrary/423/42321d4f915f1abf2052fa2f2f79aac0.jpg» title=»торцевая планка для металлочерепицы размеры»><br> </p> <p> Технология установки торцевых и карнизных планок выглядит так: </p> <ol start=»1″> <li>Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.</li> <li>Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.</li> </ol> <blockquote> <p> Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу. </p> </blockquote> <p> </p> <div align=»center»> <div> <div> <iframe title=»Подшив свесов крыши и монтаж торцевых планок металлочерепицы. День 41-42″ src=»//www.youtube.com/embed/2UhHK3f38nY?feature=oembed» frameborder=»0″ allowfullscreen=»»> </iframe> </div> </div> </div> <br> <p> </p>

Монтаж ветровой планки на металлочерепицу

Крепление торцевой планки металлочерепицы

Монтаж любой кровли предполагает использование дополнительных элементов. Они обеспечивают максимальную защиту стыков скатов, карнизов, торцевых частей. Торцевые планки для металлочерепицы – один из основных элементов, которые используют для защиты черепичной кровли. Их часто называют ветровыми, фронтальными, завершающими. Впрочем, название материала и объясняет его назначение.

Монтаж торцевой планки металлочерепицы можно выполнить самостоятельно. Предварительно необходимо подготовить инструменты и изучить все особенности крепления. Эту работу можно выполнить в течение одного дня. Такие элементы дополнительно защитят ваш дом от попадания влаги в торцевые окончания, придадут кровле привлекательный, завершенный вид.

Какие планки бывают?

Торцевая планка для металлочерепицы изготавливается таким же способом, как и соответствующий кровельный материал. Основой для него является оцинкованная сталь, поверх которой наносят полимерное покрытие (пластизол или полиэстер). Оно не только придает материалу соответствующий цвет, но и защищает металл от негативного воздействия окружающей среды (влаги, УФ-лучей и т. д.) Толщина металла не превышает 0,55 мм.

Все планки для металлочерепицы разделяются на 4 вида:

  • Коньковая,
  • Карнизная,
  • Ветровая,
  • Планка примыкания.

Коньковая имеет несколько форм. Выбор этого элемента зависит от предпочтений заказчика. Но помните, каждый из них имеет свои особенности в монтаже. Основным назначением элемента является защита подкровельного пространства в местах стыков скатов от дождя и снега.

Карнизная планка представлена продолговатой формой. Ее изготавливают по такому же принципу, как и металлочерепицу. Основным назначением этого материала является защита от попадания влаги на лобовую карнизную доску, а соответственно и в подкровельное пространство.

Ветровая (торцевая) планка изготавливается по такому же принципу, как и карнизная. Ее устанавливают на торцах скатов. Основное назначение – нивелирование ветровой нагрузки на крышу (особенно бокового направления), защита от проникновения влаги на поверхность обрешетки. Элемент также выполняет роль барьера, который препятствует проникновению внутрь кровли мусора, насекомых и птиц.

Планка примыкания защищает от дождя, снега, придает крыше привлекательный вид.

Торцевая планка

Торцевую планку крепят в месте, где соединяются крыша дома и стропильные ноги. Она предназначена для регулировки уровня влажности в подкровельном пространстве. Этот микроклимат влияет не только на состояние воздушной среды под крышей, но и в доме.

Выбирая ветровую планку, следует побеспокоиться о том, чтобы она была изготовлена тем же производителем, что и металлочерепица. Материал также должен быть выполнен в той же цветовой гамме, что и кровельный.

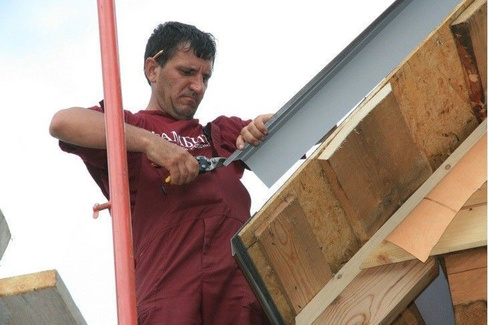

Установка ветровой планки

Ветровая планка для металлочерепицы устанавливается практически на последнем этапе. Когда кровельный материал уже уложен, можно приступать к отделочным работам. Помните, что этот этап так же ответственен, как и предыдущий. Неправильное крепление торцевой планки нарушит теплообмен в крыше. Летом здесь будет очень быстро нагреваться воздух, а зимой температура будет резко падать.

Монтаж ветровой планки происходит в такой последовательности:

  • Крепить ветровую планку нужно начинать с угла кровли. Монтаж материала необходимо проводить от карниза к коньку крыши. По такой технологии укладывают и кровельный материал. Это способствует правильному отведению дождевой воды.

Торцевые планки крепятся к боковой стороне ветровой доски при помощи саморезов на расстоянии около 40 см друг от друга. Вначале саморезы необходимо вкрутить только в одной плоскости для обеспечения нормального натяжения металла. Если крепление будет происходить по-другому, то могут появиться вздутия, через которые будет прорываться ветер.

  • Выполняется установка ветрового элемента к верхнему торцу бруса.
  • Фронтонная планка для лучшей герметичности должна быть плотно соединена с гребнем черепицы.
  • Устанавливать следующий торцовый элемент необходимо внахлест на закрепленную ранее планку. Он должен быть около 50 см. Его необходимо прикрепить по той же технологии, что и нижний.
  • Таким образом устанавливаем все ветровые планки на металлочерепицу до конька.
  • Помните, между металлочерепицей и ветряной планкой нужно уложить слой уплотнителя. Так торцы кровли будут более герметичны, а при сильных порывах ветра не будет слышно дребезжание металлических элементов.

Выполняя все рекомендации, можно смело установить фронтальные элементы, которые завершат монтаж вашей крыши. Помните, что качественное выполнение всех этапов гарантирует длительную эксплуатацию вашей крыши в дальнейшем.

Как выполнить монтаж ветровой планки на металлочерепицу – виды и правила крепления

Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.

Какие бывают ветровые планки

Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.

Бывают такие разновидности торцевых планок для кровли:

  • Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
  • Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.

Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

Из чего делаются торцевые планки, и каковы их размеры

В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.

Зачастую в продаже можно встретить такие планки:

  • Из стали. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
  • Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.

В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

Целевая нагрузка и места крепления торцевых планок на кровле

Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.

Функциями ветровых и карнизных планок являются:

  1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
  2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

Некоторые профессиональные строители предлагают изготовить ветровые планки на крышу самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

Методика монтажа ветровых планок на металлочерепицу – как крепить правильно

В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.

Технология установки торцевых и карнизных планок выглядит так:

  1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
  2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.

Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.

Ветровая планка для металлочерепицы: размеры и монтаж

Металлочерепица – надежный и долговечный кровельный материал, завоевавший большую популярность среди домовладельцев скатных крыш. Она надежно защищает подкровельное пространство и весь дом от атмосферных явлений.

Однако с торцевой кромки ската кровлю нужно защитить от ветра и осадков, которые могут проникнуть через просветы в профиле. Для этого ставят ветровую планку для металлочерепицы.

Как установить элемент?

Как правильно закрепить?

Нужно провести подготовительные работы и соблюдать требования технологии.

Конструкция и назначение

Ветровая планка для металлочерепицы производится из того же материала, что и основная кровля. Это окрашенный тонколистовой оцинкованный прокат, покрытый защитным слоем на основе полиэстера. Листы изгибают на производстве, придавая им необходимую форму.

Элемент представляет собой продолговатый лист, согнутый под прямым углом вдоль длинной стороны. Кромки его отбортованы, верхняя загнута под 45 о вниз, к крыше из металлочерепицы, а боковая – под тем же углом вперед, от стены.

Основное назначение элемента – защитить подкровельное пространство от порывов ветра. Они могут расшатывать крепление кровли, заносить под нее осадки: дождь или снег. Если ветровую планку не установить, все это будет сокращать срок службы крыши и ухудшать микроклимат в здании.

Ветровые планки для металлочерепицы несут также и эстетическую функцию. Они закрывают неровные края металлических листов, внутренности обрешетки и стропил, сообщая линии торца ската целостность и завершенность.

Установка ветровой планки становится обычной практикой современного строительства. При монтаже двускатной или односкатной крыши разумный владелец обязательно закажет эти элементы.

Размеры ветровой планки

Большинство производителей пришли к общему стандарту размеров ветровых планок для металлочерепицы.

Размеры таковы:

  • длина: 1500-2500мм,
  • толщина листа: 0,4-0,6 мм,
  • ширина верхней части: 117 мм,
  • длина верхней юбки: 15мм,
  • высота боковой части: 80мм,
  • длина боковой юбки: 18 мм.

В этих же габаритах возможны версии планок с выштампованными выступами на передней части. Они заметно оживляют внешний вид изделия, избавляя его от монотонности. Обходятся такие детали дороже и требуют большей точности и аккуратности при монтаже.

Как крепить ветровую планку на металлочерепицу?

Установку ветровых планок следует предусмотреть заранее, на этапе проектирования кровли. Торцы досок обрешетки подшивают дощатым коробом. Торцевая доска крепится одной стронной к обрешетке, а другой, через короб, к стене.

Установка проводится на завершающей стадии перекрытия кровли. Это делают после монтажа кровельных листов и подшивки коробов, но до установки на крыше конька. Начинают крепление с нижнего края ската. Первая планка для металлочерепицы тщательно выравнивается относительно кромок кровли.

Схема крепления предусматривает 4-5 точек фиксации кровельными саморезами к краю листа и столько же – к ветровой доске. При креплении следует использовать шуруповерт с регулируемым усилием затяжки. Перетянутые саморезы будут деформировать лист, а недотянутые – позволят ему хлопать на ветру. Такая планка может оторваться и упасть.

Далее вдоль кромки первого элемента протягивают параллельно кромке ската разметочный шнур к коньку. По нему устанавливают остальные детали. В зависимости от угла уклона ската нахлест должен составлять от 10 до 20 см.

Последнюю планку под металлочерепицу часто устанавливают с большим нахлестом (до 1 метра). Это позволяет избежать разрезания детали и увеличит срок ее службы. Последний элемент накрывается коньком во время его установки.

Монтаж ветровой планки на металлочерепицу не является сложной операцией. Он под силу домашнему мастеру, обладающему общестроительными навыками. Требуется лишь точность и аккуратность.

Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Толщина металла, применяемого для изготовления торцевых планок, обычно до 0,55 мм.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

  • Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
  • Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
  • Молоток
  • Деревянная киянка
  • Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

При стыковке сопрягающихся по длине планок учитывайте необходимость выдерживать нахлест — он должен быть как минимум 50 мм. Для улучшения герметизации в месте сопряжения с листами металлочерепицы следует положить специальный уплотнитель.

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

После установки торцевой планки на крышу металлочерепицы осуществите монтаж других элементов. Обязателен к выполнению монтаж конька металлочерепицы. Т.к. он является значимым элементом крыши, который обеспечивает ее вентиляцию.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Планка торцевая для металлочерепицы: назначение и порядок установки

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

  • карнизная,
  • торцевая или ветровая,
  • коньковая,
  • планка примыкания для металлочерепицы.

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

Типовые размеры планки торцевой

Статья по теме:

Технология устройства кровли из металлочерепицы. Описание технологии монтажа металлочерепицы на кровлю. Особенности монтажа металлочерепицы на сложную крышу

Установка торцевой планки для металлочерепицы

  1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
  2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
  3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
  4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Схема крепления торцевой планки при монтаже кровли из металлочерепицы

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет! При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет! Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.


Теги: #Монтаж ветровой планки на металлочерепицу

Крепление торцевой планки металлочерепицы – Лучшие фасады частных домов



Установка карнизной и торцевой планки для металлочерепицы

Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы:

  • ветровая планка для металлочерепицы;
  • карнизная планка для металлочерепицы;
  • коньковая планка;
  • планка примыкания.

При устройстве крыш с применением металлочерепицы, планка примыкания наравне с карнизной, коньковой и торцевой отыгрывает довольно значимую роль. Несмотря на незначительную роль этих аксессуаров в общем объеме закупаемых материалов, они несут очень важную функцию, отвечающую за длительную и надежную эксплуатацию всей кровли.

Классификация и назначение планок для металлочерепицы

Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем:

  • Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.
  • Торцевая планка также имеет идентичную технологию производства с листами металлочерепицы и подлежит креплению на торцах скатов, служит для защиты обрешетки от проникновения влаги и нивелирует ветровую нагрузку. Вследствие этого данный аксессуар иногда именуют ветровой планкой.
  • Коньковая планка может принимать множество форм и служит для защиты пространства под крышей от проникновения атмосферных осадков на месте схождения скатов.
  • Планка примыкания – это универсальный элемент, который имеет декоративные и защитные функции.

Крепление карнизной планки

Карнизная планка крепится к примыканиям кровли следующим образом.:

  1. Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.
  2. Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
  3. Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
  4. После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

Установка торцевой планки

После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом:

  1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
  2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
  3. При наращивании ветровой планки делают нахлест до 100 мм.
  4. Все стыки между данной планкой и кровлей обязательно герметизируют.

Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

Монтаж коньковой планки

Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

Как монтируется планка примыкания

Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях. Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши. Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила:

  • кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
  • монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
  • монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
  • монтаж со стороны торцевой доски выполняется в каждую волну;
  • все листы должны быть должным образом притянуты к обрешетке;
  • в местах нахлеста монтаж листов выполняется саморезами в спад волны.

Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

Карнизная планка для металлочерепицы: торцевая и ветровая планка


Ветровая планка для металлочерепицы: крепление и монтаж. Установка карнизной и торцевой планки металлочерепицы. Для чего нужны коньковая планка и планка примыкания

Источник: vseokrovle.com



Интересные товары:

Как выполнить монтаж ветровой планки на металлочерепицу – виды и правила крепления

Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.

Какие бывают ветровые планки

Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.

Бывают такие разновидности торцевых планок для кровли:

  • Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
  • Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.

Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

Из чего делаются торцевые планки, и каковы их размеры

В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.

Зачастую в продаже можно встретить такие планки:

  • Из стали. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
  • Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.

В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

Целевая нагрузка и места крепления торцевых планок на кровле

Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.

Функциями ветровых и карнизных планок являются:

  1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
  2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

Некоторые профессиональные строители предлагают изготовить ветровые планки самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

Методика монтажа ветровых планок на металлочерепицу – как крепить правильно

В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.

Технология установки торцевых и карнизных планок выглядит так:

  1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
  2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.

Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.

Монтаж ветровой планки на металлочерепицу: крепление торцевой планки для кровли, как крепить, размеры, установка на крыше


Монтаж ветровой планки на металлочерепицу: крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

Источник: kryshadoma.com



Интересные товары:

Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

  • Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
  • Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
  • Молоток
  • Деревянная киянка
  • Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Монтаж торцевых планок на кровлю из металлочерепицы


Монтаж торцевых планок для кровли из металлочерепицы — один из завершающих этапов работ по обустройству кровли. Именно на таких последних шагах важно до конца

Источник: megabeaver.ru



Интересные товары:

Установка ветровых планок на металлочерепицу

Крыша любого дома – это сложная конструкция, в которой присутствует множество деталей. При этом каждая из них очень важна. Например, ветровая планка. Эта, на первый взгляд, небольшая деталь играет важную роль. В первую очередь ветровая планка служит защитой металлочерепицы. Кроме того, такая доска является и декоративным инструментом. В этой статье речь пойдет о том, как проводится установка ветровой планки и какие при этом существуют нюансы.

Предназначение и материал изготовления

Ветровая планка для металлочерепицы, так же как и для любого другого кровельного материала, выполняет две основные функции, а именно:

  1. В первую очередь торцевая доска (а именно так по-другому называют ветровую планку) необходима для защиты краев обрешетки для металлочерепицы и подкровельного пространства от воздействий внешней среды. Какой бы материал вы не использовали, металлочерепицу или традиционный шифер, по бокам дома все равно остаются щели. Через них может просочиться влага. Читайте также: гидроизоляция под металлочерепицу. Кроме того, торцевая планка защитит крышу от ветра, порывы которого могут легко поднять кровельный материал.
  2. Декоративная функция. Ветровая планка значительно улучшает внешний вид крыши, делая его законченным.

Кроме того, торцевая доска не дает мелким птицам или насекомым проникнуть на чердак. А это поможет продлить срок службы всей крыши. Именно поэтому крепить ветровую планку на металлочерепицу или другой кровельный материал нужно в обязательном порядке.

А из какого материала делается торцевая доска? Какой вариант лучше всего выбирать? Если речь идет о монтаже ветровой планки на кровлю, покрытую металлочерепицей, то чаще всего выбирают металл.

Как правило, используется тонкий стальной лист с толщиной в 0,4-0,5 миллиметров. Его прогоняют через специальный станок. Здесь, под воздействием роликов и высоких температур, планке придают нужную форму. Современные производители предлагают большой выбор размеров и цветов. Любой владелец частного дома с легкостью может подобрать торцевую доску с нужными параметрами.

В некоторых компаниях производителях для производства ветровых планок используют алюминиевый лист. Этот металл меньше чем сталь подвержен воздействию коррозии. К тому же алюминий легче. Именно поэтому подобные изделия стоят немного дороже, чем их «собраться» выполненные из стали.

В редких случаях используют ветровую планку, сделанную из ПВХ. Такой вариант дешевле металлического, но большой популярностью не пользуется. Дело в том, что ветровые планки из пластика плохо переносят перепады температур. Кроме того, такие торцевые доски не выдерживают механического воздействия. Они могут треснуть практически от любого удара. Преимущество у них можно сказать одно – это устойчивость к коррозии.

Что необходимо для монтажа?

Торцевая планка для металлочерепицы играет важную роль как в защите кровли от внешних воздействий, так и в придании крыше законченного и привлекательного вида. Но чтобы все это действительно работало, необходимо правильно произвести монтаж торцевой доски. И здесь немаловажную роль играет подготовка к работе. Прежде всего, вам необходимо запастись всеми необходимыми инструментами и материалами.

Чтобы произвести крепление торцевой планки металлочерепицы вам понадобится:

  • шуруповерт. Лучше всего использовать приспособление, работающее на аккумуляторе. Конечно, все работы можно произвести и при помощи отвертки, но ветровых планок нужно будет крепить много, и вы можете просто устать;
  • приспособление для разрезания листов из металла. Ветровые планки производятся определенной длины, поэтому нарезать на нужные отрезки вам все равно придется. Для этой работы можно использовать болгарку, электролобзик или ножницы по металлу;
  • молоток, деревянная киянка и плоская отвертка.

Крепление торцовой планки металлочерепицы производится при помощи саморезов. При этом лучше выбирать оцинкованный вариант. Такие саморезы меньше подвержены коррозии, а значит и служить будут дольше. Также запаситесь деревянным бруском с длиной соответствующей длине всех торцов вашей кровли.

Ну и конечно нужно подготовить сами ветровые планки для крыши покрытой металлочерепицей. Здесь предварительно делается расчет. Сами торцевые планки выпускаются с длиной от полуметра до двух метров, все будет зависеть от производителя.

Делая расчет нужно учитывать одну особенность. Дело в том, что монтаж ветровых планок производится внахлест, он должен составлять минимум пятнадцать сантиметров. Кроме того, из двух метров длины торцевой доски эффективно использовать можно только 1,9 метра. Остальное уйдет на обрезки.

Если говорить о размерах торцевой планки для металлочерепицы, то тут многое будет зависеть от особенностей самой крыши. Чаще всего на рынке можно встретить изделия с параметрами 90 на 150 и 40 на 60 миллиметров. Выпускаются планки и с другими размерами, но их нужно поискать.

Если есть желание и материал, то ветровые доски можно сделать и своими руками. Для этого берется лист стали или алюминия нужной толщины. Далее, он режется на куски. После этого, при помощи деревянной киянки и бруска, листам придается нужная форма.

Но стоит помнить, что такие ветровые планки вряд ли прослужат достаточно долго. На заводах все изделия покрывают специальным защитным слоем, который предохраняет материал от агрессивного воздействия окружающей среды. К тому же будет трудно идеально подобрать цвет под уже уложенную металлочерепицу. Поэтому лучше приобрести уже готовые изделия, тем более, что их стоимость не столь высока.

Когда запасена в нужном количестве планка торцевая для металлочерепицы и приготовлены все инструменты, можно переходить непосредственно к установке. Монтаж торцевой доски для металлочерепицы проводится в следующей последовательности:

  1. Все работы по креплению ветровой планки проводятся после укладки кровельного материала. При этом также должна быть проведена установка карнизов. Это необходимо для того, чтобы ветровая планка для металлочерепицы полностью перекрывала все образовавшиеся щели.
  2. Монтаж торцевых досок начинается с крепления деревянного бруса. Он необходим для того, чтобы планки держались более надежно. Деревянный брус берется с сечением 40 на 40 миллиметров. Его прибивают к торцу обрешетки. При этом не стоит забывать, что все деревянные элементы необходимо предварительно обработать антисептиком и средством предохраняющим материал от возгорания. Сам брус крепится к обрешетке с помощью саморезов или гвоздей.
  3. Далее делается «примерка» ветровой планки. При этом необходимо добиться полного перекрытия всех щелей. Сделать так, чтобы планка заходила на металлочерепицу и закрывала брус-основание. После этого делаются нужные отметки, и подгоняется сама торцевая доска до нужных размеров.
  4. После «примерки» можно монтировать ветровые панели к брусу. Крепление производится с помощью саморезов. Ветровые планки для металлочерепицы монтируют сверху вниз, от конька к карнизу. При этом нельзя забывать про нахлест. Он, как уже говорилось выше, должен составлять минимум пятнадцать сантиметров.
  5. Особое внимание стоит уделять и самому способу крепления ветровых планок для металлочерепицы. Необходимо добиться прочного соединения. Саморезы должны вкручиваться по бокам и сверху. Их количество будет зависеть от длины самой планки. При этом расстояние между саморезами не более 20-30 сантиметров.
  6. После того, как все ветровые планки для металлочерепицы установлены на своих местах, необходимо загерметизировать все стыки. Для этого можно использовать кровельный герметик или уплотнитель на самоклеющейся основе. На нижний край ветровых планок устанавливают заглушки, которые также закрепляют при помощи саморезов.

На этом монтаж торцовых досок закончен. Очень важно не спешить и соблюдать все требования технологии. Для большей надежности и увеличения срока службы саморезов их шляпки закрашивают при помощи ремкомплекта. В этом случае места крепления не будут подвергаться коррозии, а значит, и ветровые планки прослужат гораздо дольше.

Как видно монтаж не столь сложный. С креплением ветровых планок под металлочерепицу может справиться практически любой. Главное – это старание и аккуратность. И тогда ваша крыша будет надежно защищена и прослужит не один десяток лет.

Ветровая (торцевая) планка для металлочерепицы: монтаж, размеры, крепление


Ветровая планка для металлочерепицы: предназначение, материал изготовления, размеры. Пошаговый монтаж торцевой планки, крепление ее к доске.

Источник: kryshagid.ru



Интересные товары:

Планка торцевая для металлочерепицы: назначение и порядок установки

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

Типовые размеры планки торцевой

Технология устройства кровли из металлочерепицы. Описание технологии монтажа металлочерепицы на кровлю. Особенности монтажа металлочерепицы на сложную крышу

Установка торцевой планки для металлочерепицы

  1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
  2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
  3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
  4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет! При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

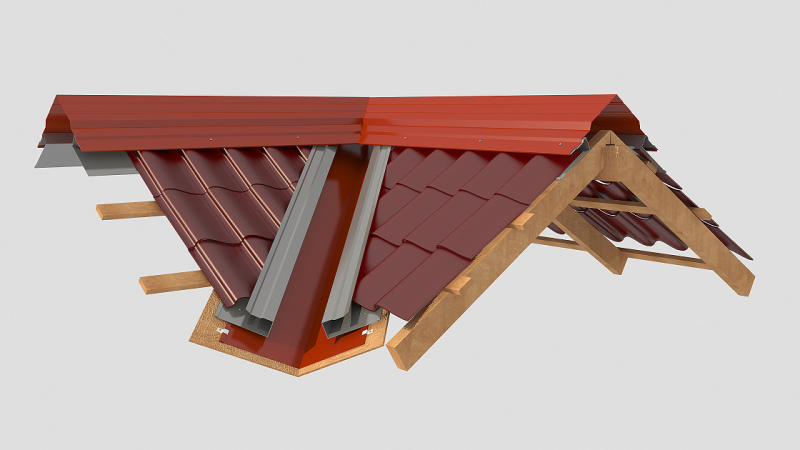

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет! Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

Планка торцевая для металлочерепицы: назначение и порядок установки


Планка торцевая для металлочерепицы. Виды доборных элементов для монтажа кровли из металлочерепицы. Ветровая планка для металлочерепицы: назначение и монтаж

Источник: remoo.ru



Интересные товары:

Планка торцевая для металлочерепицы: назначение и порядок установки

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

  • карнизная;
  • торцевая или ветровая;
  • коньковая;
  • планка примыкания для металлочерепицы.

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

Типовые размеры планки торцевой

Статья по теме:

Установка торцевой планки для металлочерепицы

  1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
  2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
  3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
  4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Схема крепления торцевой планки при монтаже кровли из металлочерепицы

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет! При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет! Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

как крепится, видео монтажа по шагам

В сложной конструкции кровельного пирога ветровой элемент относится к доборным, выполняющим одновременно функцию декоративного завершения отделки. Монтаж черепицы подразумевает организованную вентиляцию в полостях обрешетки без возможности прямого попадания туда осадков, пыли и мусора, переносимых потоками воздуха. Устанавливаемая торцевая планка для металлочерепицы имеет такой же цвет и крепление, как и основная крыша, поэтому органично вписывается в общий дизайн постройки.

Оглавление:

  1. Какие задачи выполняют рейки?
  2. Разновидности реек
  3. Особенности монтажа
  4. Этап подготовки и список инструментов
  5. Полезные рекомендации
  6. Возможные ошибки

Назначение планки на торце черепицы

Финишное покрытие плоскости крыши обрамляет по торцам ветровая доска, уже по названию которой определяется ее главное назначение. Ее задачи:

  • предотвратить неограниченный доступ влаги к материалам обрешетки, паропроницаемым и гидроизоляционным пленкам, утеплителю, тыльной стороне черепицы;
  • независимо от погодных условий создать микроклимат в пироге, способствующий долговременной эксплуатации всех его составляющих, включая крепеж;
  • закрыть торцы конструкции от поднимающего кровлю усилия, создаваемого воздушными потоками;
  • устранить щели, через которые в полости под настилом проникнут мелкие животные, птицы и насекомые.

У крыши из шифера торцы закрывают досками, при закупке штампованного профиля планка для металлочерепицы заказывается в комплекте, если заранее рассчитать ее размер. В строительных магазинах наиболее часто встречаются угловые профили длиной 2 м с шириной сторон 90×150 и 40×60 мм.

Можно монтировать торцевую панель, сделанную своими руками из листов алюминия или стали. Их следует раскроить и изогнуть деревянной (резиновой) киянкой на бруске. Долговечность ветровой защиты будет на порядок ниже, так как она не прошла специальную обработку и покрытие антикоррозийным слоем. Все, что можно сделать – это покрасить составом для наружных работ в цвет, который имеет черепица.

Материал изготовления реек

На покрытие из металлочерепицы крепится ветровая рейка. Основа из стального листа толщиной 0,4–0,5 мм в заводских условиях обрабатывается слоем цинка и антикоррозийной полимерной защитой. В ассортименте представлены профили различного габарита и цвета, поэтому несложно подбирать планку под индивидуальную конструкцию крыши.

Более высокую стоимость имеют изделия из алюминия. Их преимущество заключается в малом весе и устойчивости к коррозии в местах, где при монтаже нарушен защитный слой (обрезка по размеру, сквозное крепление).

Самым бюджетным вариантом будет пластик (ПВХ). Он совершенно не реагирует на повышенную влажность, но может потребовать замены уже через несколько циклов зима-лето (полимер плохо переносит перепады температуры). Еще один недостаток – малая механическая прочность, легко повредить неосторожным ударом при установке или в процессе эксплуатации.

Нюансы технологии крепления

В состав работ входит:

  • расчет количества материала;
  • заготовка комплекта ветровой защиты и инструмента;
  • нарезка по размеру и монтаж.

Крепление планки начинается после установки карнизов и настила черепицы. Задача, которую выполнит прикладываемая по торцу доска – плотно закроет все щели и просветы краев обрешетки.

Подготовка к монтажу кровли

Производители доборных элементов к черепице выпускают ветровые планки для металлочерепицы длиной от 0,5 до 2 м. Горизонтальная плоскость запускается до 2 волны профильного покрытия и имеет минимальный габарит 150 мм. Эти значения включаются в расчет количества и габаритов материала. По мере наращивания длины продуктивно используется 1,9 м детали, из стандартного размера (2 метра) 0,1 м уходит внахлест. Метраж округляется по количеству единиц изделия на каждый торец в большую сторону (обрезки).

Саморезы (оцинкованные, с широкой шляпкой под резинку) реализуют упаковками, но лучше знать исходное их число. Максимально допустимый шаг, обеспечивающий жесткость при сильном ветре, составляет 0,8 м. Запас шурупов предполагают 10-15 % в зависимости от сложности формы периметра.

Для того, чтобы ветровая рейка равномерно и плотно фиксировалась в заданной плоскости, на торцы обрешетки набивают деревянный брус сечением 40×40 мм, в который входит крепеж. Его количество посчитать просто, на основании измерений рулеткой, лазерным дальномером.

Список необходимого инструмента, которым придется обрабатывать и монтировать материал, представляет собой следующий набор:

  • Приспособления для резки планки. Пользуются ножницами по металлу, лобзиком или болгаркой (если это разрешено инструкцией производителя). При небольших объемах металл допустимо рубить плоской отверткой и молотком (киянкой).
  • Шуруповерт (аккумуляторный). Завернуть большое количество саморезов быстро, правильно выдержать угол их наклона при помощи ручной отвертки – трудная работа.
  • Мерительный инструмент, карандаш/маркер для разметки резов.

В подготовку входит обработка антибактериальными составами и противопожарными пропитками всех деревянных деталей, включая брус и доступные части обрешетки.

Что учесть при монтаже?

Для получения ровного ребра нужно убедиться в качественном креплении края кровельного материала, разместить при необходимости дополнительные фиксаторы в проблемных местах. Далее начинают установку, уделяя внимание таким контрольным моментам:

1. Определяют оптимальное положение бруса. Для этого на свое место прикладывается планка для металлочерепицы и отмечается осевая линия, по которой будет располагаться ее крепеж. Разметка совпадет с серединой деревянной рейки, которую прочно присоединяют гвоздями или шурупами.

2. Монтаж начинают от конька, последовательно спускаясь к карнизу. Это предохраняет стыки от затекания дождевой или талой воды. Шаг между саморезами выбирают пропорционально креплению черепицы в пределах от 20 до 30 см, чтобы рейка имела гармоничный внешний вид. Укладка элементов внахлест обязательна.

3. Наложение на карнизную доску составляет 0,5 м и фиксируется только гвоздями.

4. Вкручивают шурупы под углом 90° к плоскости торца до полного прижимания резинового кольца, но без прогиба материала. Для повышения прочности крепеж в вертикальной и горизонтальной плоскости чередуют в шахматном порядке.

5. Стыки заделывают водостойким герметиком для наружных работ. На край у карниза ставят заглушку.

Чтобы ветровая доска со временем не стала издавать дребезжащие звуки при порывах ветра, под нее достаточно заложить уплотнитель.

Ошибки

Обращают внимание на такие моменты:

  • позиционирование крепежа под острыми углами приводит к вздутию, короблению плоскости детали из-за разного натяжения тонкого материала;
  • начальная рейка плотно соединяется с гребнем крыши для герметичности стыка, по длине – с самой высокой точкой волны кровли;
  • детали с поцарапанным, растрескавшимся антикоррозийным покрытием нужно заменить или (при невозможности) закрыть водостойкими красками, герметиком от доступа влаги к стали;
  • экономия на резиновых шайбах под саморезы снижает срок службы всего кровельного пирога;
  • доборные элементы лучше приобретать у того же производителя, что и черепицу – тогда совпадет размер и цветовой оттенок, будут действительны гарантийные обязательства на продукцию.

Стоимость изделий напрямую зависит от их качества, использованного при производстве сырья, и определяет долговечность эксплуатации при выполнении всех рекомендаций по монтажу.

всё про ремонт и обустройство жилья

Речь идет о так называемых планках для металлочерепицы. По своей конструкции и предназначению они существенно различаются, поэтому стоит кратко упомянуть об их разновидностях.

Какие планки бывают?

Торцевая планка для металлочерепицы изготавливается таким же способом, как и соответствующий кровельный материал. Основой для него является оцинкованная сталь, поверх которой наносят полимерное покрытие (пластизол или полиэстер). Оно не только придает материалу соответствующий цвет, но и защищает металл от негативного воздействия окружающей среды (влаги, УФ-лучей и т. д.) Толщина металла не превышает 0,55 мм.

Все планки для металлочерепицы разделяются на 4 вида:

  • Коньковая;
  • Карнизная;
  • Ветровая;
  • Планка примыкания.

Коньковая имеет несколько форм. Выбор этого элемента зависит от предпочтений заказчика. Но помните, каждый из них имеет свои особенности в монтаже. Основным назначением элемента является защита подкровельного пространства в местах стыков скатов от дождя и снега.

Карнизная планка представлена продолговатой формой. Ее изготавливают по такому же принципу, как и металлочерепицу. Основным назначением этого материала является защита от попадания влаги на лобовую карнизную доску, а соответственно и в подкровельное пространство.

Ветровая (торцевая) планка изготавливается по такому же принципу, как и карнизная. Ее устанавливают на торцах скатов. Основное назначение – нивелирование ветровой нагрузки на крышу (особенно бокового направления), защита от проникновения влаги на поверхность обрешетки. Элемент также выполняет роль барьера, который препятствует проникновению внутрь кровли мусора, насекомых и птиц.

Планка примыкания защищает от дождя, снега; придает крыше привлекательный вид.

Как выполнить монтаж ветровой планки на металлочерепицу – виды и правила крепления

Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.

Какие бывают ветровые планки

Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.

Бывают такие разновидности торцевых планок для кровли:

  • Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
  • Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.

Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

Из чего делаются торцевые планки, и каковы их размеры

В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.

Зачастую в продаже можно встретить такие планки:

  • Из стали. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
  • Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.

В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

Монтаж ветровой планки на металлочерепицу: крепление торцевой планки для кровли, как крепить, размеры, установка на крыше Ветровая планка для кровли: что такое, как установить на крышу, фото Ветровая планка размеры – виды, размеры, крепление и монтаж, фото – Саргорстрой Ветровая планка для кровли: что такое, как установить на крышу, фото Ветровая планка для профнастила на крышу: ветрозащитная планка для кровли, как закрепить

Целевая нагрузка и места крепления торцевых планок на кровле

Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.

Функциями ветровых и карнизных планок являются:

  1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
  2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

Некоторые профессиональные строители предлагают изготовить ветровые планки на крышу самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

Методика монтажа ветровых планок на металлочерепицу — как крепить правильно

В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.

Технология установки торцевых и карнизных планок выглядит так:

  1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
  2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.

Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.

Необходимость использования

Установка описываемого элемента – это заключительная процедура при проведении обустройства кровли. Подобная часть просто необходима, если мастер планирует устанавливать софиты. Достаточно сильный боковой ветер может повредить края кровельного материала, а также сорвать его с крыши. В особенности это касается регионов, которые характеризуются неблагоприятным климатом.

Ветровая планка для профнастила способна снизить воздействие воздушных масс. Помимо прочего, она призвана препятствовать воздействию ветра на систему обрешётки. Длительность жизнедеятельности кровли зависит от того, насколько защищены от воды ее элементы. Перед совершением покупки необходимо ознакомиться с ассортиментом, представленным в магазинах, так как ветровая планка для профнастила подразделяется на несколько видов, что зависит от особенностей использования.

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

Последовательность крепления узлов будет зависеть от места сборки:

  • Установка планки карниза . На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
  • Установка фронтонной планки . К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Ветровая доска функционально предназначена для предотвращения интенсивного продувания чердачного помещения, создания там сбалансированной температуры, а также придания эстетичного внешнего вида свесу крыши. Для изготовления ветровой доски используется не только дерево, но и металл, а также полимерные материалы.

Самостоятельная установка ветровой доски, обычно, не вызывает затруднений, но лучше пригласить профессионалов, которые правильно снимут все необходимые размеры, а также установят ветровую доску, не повредив кровлю.

На рынке представлены различные варианты ветровой доски, отличающиеся цветом, размером, материалом, фактурой. Существуют даже декоративные варианты, украшенные резьбой или рисунком, такие планки придадут кровле и дому неповторимый, индивидуальный и ухоженный вид.

Технология укладки своими руками

К работам приступают после подготовки основания, материалов и инструментов (монтажных поясов, мягкой обуви, приспособлений для безопасного подъема покрытия, шуруповерта с возможностью регулировки оборотов).

В случае утепленной односкатной крыши креплению предшествует набивка карнизной планки и закладка элементов для удержания водосточных желобов). Далее пошагово:

  1. Проверить горизонталь ската.
  2. Уложить первый лист – со смещением вниз на 35-40 мм и более.
  3. Саморезы вкручиваются начиная с краев листа и по схеме. Вкрутка ведется строго перпендикулярно, но не до конца, окончательная фиксация выполняется после укладки и выравнивания соседних элементов.
  4. По выбранной схеме укладки монтируются второй и последующие профлисты. Крепление стыков выполняется после проверки положения всего блока.
  5. На завершающем этапе по краям односкатной крыши монтируются торцевые планки и герметизируются участки примыкания к проходным элементам (при наличии).

Как выглядит планка карнизная

Карнизную планку изготавливают промышленным способом на листогибочном оборудовании. В большинстве случаев планка имеет стандартную конфигурацию, отличаясь лишь углом отгиба полочки.

Ширина плоскости вертикальной и размеры карнизных планок зависят от конструкции стропильной системы, и логически повторяют угол наклона кровельного полотна.

Длина готового изделия может достигать двух-трех метров, а размеры плоских полочек и граней 80х60х10 мм или 100х60х20мм, толщина листа планки 0,4- 0,6 мм.

Именно по изгибу двух плоскостей планки вода беспрепятственно капает в водосточную систему, минуя надежный тыл – лобовую карнизную доску кровли. Напомним, что планка носит второе название – капельник.

Не следует путать конструкцию торцевой и карнизной планки. Различия между планками заключаются в способе и месте крепления.

Торцевая планка защищает грань боковую между карнизом дома и его коньком.

Традиционно планки-капельники устанавливают под слой гидроизоляционный на обрешетку внахлест и заводят висящий край в водосточный желоб.

Для каждого вида кровельного полотна различают свою технологию монтажа, однако конструкция карнизной планки для мягкой кровли и кровли металлочерепичной одинаковы.

Разновидности торцевых планок

Торцевые планки бывают двух видов:

  • классическими;
  • сегментными.

Расскажем о каждом варианте более подробно.

Классические торцевые планки

Такие торцевые планки подходит практически для всех профилей металлочерепицы, а также для профлиста. Выглядят они как «уголки» с загнутыми боковыми кромками. Стандартная длина ― 2 м.

Классические торцевые планки для кровли выпускают в следующих размерах:

90х115 мм (фигурная)

― Наиболее эстетичная среди классических торцевых планок. Она подчеркивает красоту кровли, эстетично оформленные торцы выглядят привлекательно. Благодаря наличию рёбер жёсткости отличается прочностью. Это классический вариант, именно так выглядели первые торцевые планки, которые поставляли на российский рынок из Финляндии.

95х120 мм

― плоский аналог фигурной торцевой планки (без рёбер жёсткости).

135х145 мм

― самая широкая из перечисленных торцевых планок. В отличие от предыдущих двух, подходит для нового профиля МОНТЕРРОСА (для других профилей металлочерепицы и профнастила её тоже используют). Она перекрывает волну самой высокой металлочерепицы в линейке и обеспечивает надёжную защиту подкровельного пространства от влаги.

Внимание: при выборе торцевых планок ориентируйтесь на высоту профиля кровельного материала. Для профлиста или металлочерепицы с низкими волнами можно выбрать узкие планки (90х115 мм). Чем выше профиль материала ― тем крупнее должна быть планка.

Сегментные торцевые планки

Сегментные планки выбирают для металлочерепицы нового поколения ― МОНТЕРРОСА, МОНТЕКРИСТО, ТРАМОНТАНА. Они представляют собой усовершенствованную версию классических торцевых планок. Не похожи на простой «уголок» ― у них более сложная форма. Планки сужаются к верхней части, у них загнуты боковые и торцевые кромки.

Сегментные торцевые планки универсальны, они подходят ко всем профилям металлочерепицы нового поколения и отличаются только длиной ступенек ― 350 или 400 мм, в зависимости от выбранного вами размера профиля.

Различают левую и правую сегментные торцевые планки. Чтобы понять, какая планка левая, а какая ― правая, представьте, что вы стоите лицом к скату кровли. По левую руку будут смонтированы левые торцевые сегментные планки. Их внешний угол будет направлен влево. Соответственно, у правых планок внешний угол направлен вправо, они будут расположены по правую руку.

Левая сегментная торцевая планка Правая сегментная торцевая планка

Эти элементы повторяют очертания ступеней и рельеф металлочерепицы, эстетично подчеркивают торцы кровли, делают их визуально более объёмными и эффективно защищают подкровельное пространство от влаги и мусора.

Внимание: вы легко посчитаете, сколько сегментных торцевых планок вам потребуется ― их число равно количеству ступенек металлочерепицы на фронтоне.

Монтаж доборных элементов

Монтаж ветровой планки

Осталось лишь разобраться, как крепить доборные элементы кровельного профнастила на крышу:

  1. Чтобы лишний раз не ходить по профлистам, планки на стыке скатов начинают крепить уже тогда, когда на одном из них уже уложен профлист. При укладке второго ската листы будут просто подсовываться под планку, а затем крепиться
  2. Допускается крепление планки уже после монтажа примыкающих скатов. Преимуществом этого способа является контроль вентзазора на коньке и простота установки заградительных элементов для защиты от насекомых и пернатых. Но вероятность повреждения поверхности листов при повторном хождении при этом возрастает
  3. В отличие от листов, планки крепят таким образом, чтобы метиз попал в гребень волны листа, лежащего под планкой. Точно также прикручивают коньковые элементы
  4. В районе конька лучше проложить пористый уплотнитель для профнастила, повторяющий форму волн. Он способен дышать, то есть пропускать пары, при этом хорошо защищает подкровельное пространство от влаги, ветра и пыли
  5. На фронтонах не забудьте установить ветровые накладки – они защитят кровлю от разрушающего воздействия ветра. Их фиксируют с шагом 20 см.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Конструкция и размеры детали зависят от размера выбранного профлиста, а также устройства свеса кровли. Следует учитывать, чтобы перекрывающий элемент по длине захватывал как минимум два выступа профнастила.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

Установка производится снизу вверх по краю ската крыши с нахлестом. Порядок монтажа – предпоследняя операция перед установкой коньковых планок.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

  • защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
  • дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
  • крепление софитов, если таковые предусмотрены в конструкции кровли;
  • декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

Ветровая планка для металлочерепицы – разновидности, функции

Крыша, покрытая современной металлочерепицей – практичное решение для частного коттеджа, дачного дома или таунхаусов. Вопреки убеждениям домовладельцев, долговечность такой кровли не полностью зависит от качества кровельного материала.

Большое влияние на долговечность, водонепроницаемость, надежность оказывают доборные элементы, используемые для монтажа, несмотря на то, что их площадь составляет менее 5% от поверхности крыши.

В этой статье мы расскажем, что такое ветровая планка для металлочерепицы, для чего она нужна, а также как она закрепляется.

Разновидности

Ветровая планка – один из доборных элементов, используемых для настила кровли из металлочерепицы. Она представляет собой уголок из пластика или оцинкованного металла и выполняет защитные и декоративные функции. Различают следующие виды ветровых планок:

  • Карнизная. Эта планка устанавливается на доске, которая называется лобовая, для защиты от воды, холодного воздуха. Металлочерепица, уложенная на обрешетку, образует небольшой свес, через который в стропильную систему крыши проникает атмосферная влага или конденсат. Чтобы предотвратить отсыревания, заплесневение деревянных элементов каркаса, выполняют монтаж карнизной планки.
  • Торцевая. Торцевую планку применяют для защиты боковых торцевых поверхностей кровли из металлочерепицы от атмосферной влаги, ветра, конденсата. От карнизной торцевая планка отличается только местом монтажа.

Важно! Ветровая планка представляет собой уголок с 2 крепежными полочками, чем они шире, тем надежнее этот доборный элемент для кровли защищает свес от проникновения влаги и ветра. Монтаж торцевого элемента часто выполняют в комплексе с уплотнителей, повторяющим форму волн покрытия, для более эффективной работы.

Материалы, размеры

Для изготовления карнизной ветровой планки используют материала, обладающие высокой устойчивостью к атмосферным явлениям, а также механической прочностью. Срок эксплуатации кровли из металлочерепицы составляет не менее 20-25 лет, а значит доборные элементы должны служить не меньше. Чаще всего применяются следующие планки:

  1. Стальные. Наиболее популярными моделями доборных элементов для защиты торцов и карнизов считается стальные. Оцинкованная сталь, которую в процессе производства покрывают слоем краски, пурала или полиэстера, выдерживает воздействие воды, не поддается коррозии, при этом она достаточно легкая и прочная.
  2. Пластиковые. Поливинилхлорид – термопластичный пластик, используемый для изготовления карнизной и торцевой планки. Достоинства этого материала – легкий вес и разнообразие цветовых решений. Однако, пластиковые элементы подвержены термическому расширению, кроме того, на них не рекомендуется выполнять монтаж теплового кабеля для обогрева крыши.

Размеры доборных элементов

Учтите, что размеры моделей карнизной планки для металлочерепицы сильно отличаются. Этот доборный элемент обычно имеет длину 1,5-2,5 м, ширину крепежных полочек – 15-30 см. Стальные изделия изготавливаются на заказ по размерам покупателя.

Функции

Доборные элементы в составе кровли из металлочерепицы в зависимости от сложности конструкции составляют 2-5% площади, но их значение трудно переоценить. Монтаж кровельного покрытия без ветровых планок приводит к проникновению в стропильный каркас влаги и ветра и, как следствие, ускоренному износу материала. Карнизная и ветровая планка выполняют следующие функции:

  • Защитную. задача карнизной планки – предотвратить проникновение под кровельный материал атмосферной влаги и холодного ветра. Из-за повышенной влажности деревянный каркас отсыревает и загнивает, что негативно сказывается на сроке службы крыши. Задувание в мансардное помещение холодного воздуха увеличивает расходы на отопление дома.
  • Декоративную. Монтаж ветровых планок позволяет аккуратно и эстетично обшить лобовую доску, а также скрыть от глаз «внутренности» стропильной системы. Доборные элементы подбирают в тон к цвету металлочерепицы, поэтому скаты выглядят целостно и гармонично.

Опытные мастера утверждают, что доборные элементы для металлочерепицы можно изготовить своими руками. Ветровые планки делают из листового металла толщиной 0,4-0,5 мм. Однако, выглядеть самодельные планки будут не настолько аккуратно.

-инструкция

Виды капельников и их функции

Капельник является одним из комплектующих элементов устройства карниза крыши и представляет собой изогнутую планку из металла, обычно подбирается под цвет профнастила. Данные устройства защищают кровельный пирог и деревянную стропильную систему под крышей от попадания дождя и снега, что предотвращает, в свою очередь, распространение грибка и плесени.

Капельники служат еще одним препятствием, прикрывающим дом от попадания холодного воздуха. Данная деталь создает внешнему виду здания определенную декоративную завершенность, так как подобрана в фон кровельного покрытия.

При перекрытии одно или двускатной крыши дома кровельным материалом, как правило, применяют два вида капельников они различаются друг от друга по своей форме и назначению:

  • карнизные;
  • фронтонные планки.

Капельник для карнизов

Это устройство устанавливается на карниз крыши, и по предназначению похоже на отлив окна. При смонтированных водосточных желобах, капельники направляют влагу в них. Эта металлическая планка образует два угла. Один из них является ребром жесткости, а второй – направляет влагу в сливной желоб или на землю. По внешнему виду это изделие напоминает букву «Г».

Угол между этими поверхностями (одна плоскость выдерживает направление кровли, а другая –  направляет воду в желоб) равняется около 120 градусов.

До того как устанавливать капельники, нужно еще раз убедиться, что произведен монтаж обрешетки, лобовой доски и кронштейнов для желобов водостока. В противном случае потом, при наличии этой планки, ставить на место их будет сложно.

Капельник для фронтона

Они представляют собой перевернутую букву «Т» и защищают фронтонную часть крыши. Влага по этим капельникам стекает вниз так же, как и по самой кровле.

Фронтонные изделия имеют три ребра: одно из них является «предохраняющим» сгибом по торцу крыши, другое образовано вверху «защиты», а третье преобразовано в ребро жесткости.

Технология монтажа своими руками, типы установки

Необходимо проводить работы в несколько этапов, соблюдая последовательность:

1. Снятие размера. На данном этапе определяется длина всей полосы по периметру кровли и его высота, которая должна заходить под профнастил минимум на 50 миллиметров. Свес под скат крыши опускается до водоотводящего лотка с углублением на 1-2 сантиметра внахлест. На основании полученного параметра определяется тип планки, количество и градус загибов, рисуется чертеж.

2. Изготовление или покупка готового отлива согласно измерениям. Для соблюдения общего ансамбля нужно приобретать панель такого же цвета, что и выбранный профлист, тогда доборный элемент не будет отличаться и портить внешний вид.

3. Если проектом предусмотрена водоотводящая система, то ее крепеж производится в первую очередь. Сначала устанавливаются подвесы труб на стропильную конструкцию. Стоит обратить внимание, что для обеспечения хорошего слива кронштейны размещаются от середины к краю крыши с небольшим уклоном.

4. Между торцевой частью кровли и добором проводится монтаж защитной пленки или пароизоляции, которая предотвратит образование влаги и конденсата и станет преградой для насекомых и мелких птиц.

5. После установки сливной магистрали можно крепить карнизную планку на крайнюю доску обрешетки. Монтаж осуществляется гвоздями или саморезами с редкой резьбой. Все торцевые стыки между доборными элементами размещаются внахлест минимум на 3-5 сантиметров, это необходимо для обеспечения надежной гидроизоляции и защиты древесины от влаги, чтобы вода, стекающая по крыше, не попадала на голые участки обрешетки.

6. Торцы слива загибаются внутрь или закрываются специальной заглушкой из того же материала. Можно также перекрыть конец карниза, выпустив ветрозащитную панель на длину стропил.

Если в проекте дома не указана водоотводящая система труб, а ливневые стоки будут падать по скату вниз на отмостку, то на нижнем срезе слива нужно предусмотреть загиб в сторону кровли. Это позволит обеспечить дополнительную защиту древесины и части наружной стены от влаги и косых дождей.

В конце осуществляется фиксация ветровой полосы, которая накладывается поверх всей конструкции и прикручивается на саморезы с уплотнением или заклепки. Планку нужно монтировать к профнастилу и наличнику с двух сторон с шагом 300-400 миллиметров. Данная деталь после установки будет принимать на себя основную нагрузку от порывистого ветра и не позволит задираться материалу на крыше по краю.

Все работы по установке кровли и доборных элементов, так как они проводятся на высоте, должны осуществляться с соблюдением техники безопасности, с использованием страховочного оборудования. Для этих целей лучше привлечь специалистов, имеющих опыт в строительстве подобных систем.

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

  • Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
  • Карнизная. Устанавливается на краях ската крыши, перед водостоками
  • Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

  • Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
  • Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли. При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Крепление ветровой планки профнастила

С торца на обрешетку пришивают ветровую доску. К ней прикручивают планку. Монтаж ветровой планки для профнастила осуществляется специальными болтовыми саморезами с интервалом в 40 см. Монтаж начинают снизу кровли и продолжают его, укладывая материал внахлест с предыдущим не менее чем 10 см.

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

  • Узкая торцевая прямая 140-160 руб
  • Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Видео об изготовлении ветровой планки для профнастила

Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

Проофнастил в идеале подходит для крыш простой формы и объемного периметра. Поэтому профнастил все чаще применяют при обустройстве кровель производственных цехов, хозяйственных зданий и сооружений, дач. Металлическое покрытие завоевало симпатии строителей и собственников квадратных метров благодаря низкой себестоимости, легкости монтажа и прочности материала.

Однако чтобы крыша из профнастила плотно прилегала и не пропускала внутрь помещений холод с улицы, необходимо установить ветровую планку. Она не только защищает от ветра, но и обеспечивает длительную эксплуатацию профнастила. Эстетическая составляющая – тоже немаловажный фактор, с которым справляется ветровая планка.

Правила установки

  1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
  2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.
  1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
  2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.
  • универсальный самоклеящийся;
  • универсальный саморасширяющийся (ПСУЛ).

Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия

  1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
  2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.
  1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

Последовательность крепления узлов будет зависеть от места сборки:

  • Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
  • Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Как выполнить подшивку карниза крыши софитом своими руками?

Для отделки, кроме софитов, понадобятся доборные элементы:

  • J-профиль — планка для крепления, применяется при обшивке закрытых свесов.
  • J-фаска — защитная планка, закрывает лобовую доску.
  • Углы для оформления стыков.
  • Н-планка — соединяет софиты со стропилами.
  • Финишная рейка — завершающая полоса для фиксации J-фаски.

Количество и необходимость тех или иных элементов рассчитывается в зависимости от конструктивных особенностей карниза и технологии монтажа.

В большинстве случаев обшивку осуществляют классическим способом — горизонтально. Такой вариант придает жесткость и устойчивость системе. Для этого устанавливают каркас из бруса и дополнительный брусок между стропилами.

Если крыша имеет небольшой уклон, укладку можно осуществить вдоль стропильных ног. Панели крепят на стропила параллельно стенам, монтаж занимает больше времени.

Технические характеристики и разновидности ветровых планок

Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

Ветровая планка для профнастила

Доборные элементы — основание для крепления металлического профнастила. Они защищают дом от воздействия окружающей среды. Неправильная установка может нарушить эту функцию, и в дом будет проникать вода и холод.

Доборные элементы придают кровле законченный красивый внешний вид и обеспечивают высокую функциональность. Максимальная длина доборных элементов 3 м.

Нестандартные доборные элементы изготавливаются только при наличии эскизов после согласования их геометрических размеров. Эскизы должны быть приложены к заявке.

Доборные элементы изготовлены в защитной пленке, которая практически исключает возможность механического повреждения изделий при транспортировке, хранении и монтаже.

Угол наружный 1

Прикрывает и удерживает торцы профнастила в наружных углах. Крепится сверху листов профнастила.

Угол наружный 2

Прикрывает и удерживает торцы профнастила в наружных углах.

Инструкция по монтажу металлочерепицы Такотта | Takotta

Крепится сверху листов профнастила.

Угол внутренний 1

Прикрывает и удерживает торцы профнастила во внутренних углах. Крепится сверху листов профнастила.

Угол внутренний 2

Прикрывает и удерживает листы профнастила во внутренних углах. Крепится сверху листов профнастила.

Обналичка откос проема

Монтируется на оконные проемы и стену, обшитую профнастилом.

Капельница откоса проема

Монтируется на верхний оконный проем.

Наличник

Монтируется над капельницей в оконных и дверных проемах.

Отлив цокольный

Монтируется на цоколь здания. Является начальной планкой при обшивки здания профнастилом.

Отлив оконный

Монтируется на подоконную часть окна. Предназначен для отвода воды.

Конек 1

Закрывает внешний угол мест стыков разных скатов кровельного материала. Крепится сверху листов профнастила. Защищает листы от попадания воды под кровлю. Нахлест между коньками составляет 80-100 мм.

Конек 2

Закрывает внешний угол мест стыков разных скатов кровельного материала. Крепится сверху листов профнастила. Защищает листы от попадания воды под кровлю. Нахлест между коньками составляет 80-100 мм. Без вальцовки

Ендова

Предназначен для отвода воды, примыкающих к друг другу стыков скатов. Устанавливается до укладки листов профнастила.

Ветровая планка для профнастила — функции, характеристики, монтаж

Для чего нужна ветровая планка на кровлеТехнические характеристики и разновидности элементов для профнастила

Как закрепить ветрозащитную планку на крыше

Функции элементов

Итак, ветровые планки выполняют две функции:

  • Защитная. Главная задача — это предотвращение проникновения под кровлю влаги и ветра. Повышенная влажность является причиной того, что деревянный каркас отсыревает и начинает гнить, что ускоряет износ крыши. Из-за ветра же, который дует в мансардное помещение, возрастают расходы на отопление.
  • Декоративная. Возможность эстетично обшить лобовую планку и замаскировать стропильную систему. Планки подбираются в тон к цвету черепицы, благодаря чему скаты смотрятся гармонично и целостно.

По утверждению опытных мастеров, комплектующие можно сделать своими руками. Для изготовления ветровых планок берется листовой металл толщиной 0,4−0,5 мм. Но очень большой минус заключается в том, что «самоделки» имеют не особо аккуратный вид.

Список источников

Как монтируют торцевые планки

Монтаж ветровой планки – это заключительная часть работ по установке кровли. Нельзя игнорировать этот процесс, иначе нарушится обмен тепла между кровлей. Летом стены будут быстро становиться горячими, а зимой – холодными.

Перед непосредственно установкой ветровой пластины необходимо всё рассчитать. Во-первых, нужно учесть то, какого типа кровля. Если крыша плоская, то будет лучше использовать узкую пластину. Если же крыша выполнена из металлочерепицы или профнастила, то лучше использовать широкую отделку с рельефом. Во-вторых необходимо обратить внимание на то, какую выбрать обрешётку. Шаг, с которым будут укладываться бруски, рассчитывается исходя из материала кровли.

Первый этап работ – это пришивание к решётчатой конструкции струганной ветровой доски. Далее на неё устанавливают саму планку при помощи саморезов. Расстояние между местами крепления должно быть не менее 0.4 мм. Листы укладываются внахлёст, при это захват составляет не более 0.1 м.

Если на крыше предполагается установка водосточных каналов, то укладывать листы необходимо так, что бы они перпендикулярно перекрывали канавку. Планки укладываются внахлёст на 15 см. Крепят механизм над решётчатой конструкцией в зависимости от высоты волн кровельного материала. Монтаж элементов осуществляется с использованием шурупов. По одному с каждого бока, сверху.

Крепёж сверху улучшает стыковку, потому что профлисты обладают высокой парусностью. Если правильно закрепить ветровую планку на фронтовой срез, защита от ветра будет очень эффективной. Сама укладка осуществляется в следующем порядке:

  • Деревянные брусок прибивается на торцевую рейку обрешётки. Для крепления применяются шурупы или гвозди. Вся обрешётка, включая брус, обрабатывается антисептическим средством и средством, предотвращающим возгорания.
  • Фронтальную пластину нужно примерить, приложив её стык кровли. Расстояние должно соответствовать высоте профиля. Размеры надо отметить на линиях сгибы и реза плоскости покрытия.
  • Исходя из разметки, часть панели подрезается.
  • Верхняя часть, которая смотрит фронтом, отгибается специальным зажимом. При качественно выполненном подгибе профнастил должен упереться в бок бруска, который был прибит до этого.
  • Панели кровли монтируются начиная сверху. На обрешётку они крепятся при помощи гвоздей.

Хороший совет: устанавливать крепления стоит по бокам, а также сверху. Одной из задач верхнего крепления является соединение ветрового элемента с профнастилом. Верхняя часть крепится на коньковые саморезы, а боковые – на торцевые.

Герметичность стыкам кровли и пластин придаётся с помощью уплотнителя.

На торцевые полоски крепятся заглушки. Их задача – образование закрытого угла с пластиной.

размеры и порядок монтажа, разновидности

На чтение 6 мин Просмотров 654 Опубликовано Обновлено

Назначение торцевой планки для металлочерепицы – защита кровли от воздействия атмосферных осадков и продление срока службы крыши. Отсутствие данной детали приводит к преждевременной порче конструкции. На монтаж планки уходит столько же времени, как и на возведение кровли. Для работы рекомендуется использовать пошаговую инструкцию.

Типы и характеристики торцевых планок

Торцевая, или ветровая планка — обязательный элемент конструкции кровли, она защищает от ветра и влаги

Ветровая планка – пластина, изготовленная из металла или пластика для установки на торцы кровельного покрытия. На рынок поставляется два типа стандартных элементов – классические и сегментные изделия. Существуют также Г-образная форма, ускоряющая монтаж.

Классические доборы

Плоские торцевые планки подходят почти для всех типов металлопрофиля и металлической черепицы. По внешнему виду они представляют собой уголки с загнутым краем длиной 2 метра.

Размеры торцевой планки для металлочерепицы:

  1. Фигурная 90х115 мм – эстетическая ветровая модель, изящно подчёркивающая линии кровли. Наличие рёбер жёсткости повышает прочность конструкции. На рынке в основном представлены производители из России и Финляндии.
  2. Плоский вариант 95х120 мм – аналог фигурного изделия, но без рёбер жёсткости.
  3. Широкая модель с габаритами 135х145 мм – используется для всех видов металлической черепицы, профнастила, а также нового профиля Мотерроса. Изделие полностью перекрывает волну самого высокого кровельного покрытия, обеспечивая надёжную защиту от воздействия влаги.

На выбор ветровой планки влияет высота профиля. Для черепицы или профилированного листа лучше использовать узкие элементы 9х11,5 см. Чем выше параметр кровельного материала, тем шире должен быть добор.

Сегментные доборы

Сегментная торцевая планка

Для черепицы нового поколения рекомендуется выбирать сегментные планки. Изделия являются усовершенствованным аналогом классических моделей. По внешнему виду имеют сложную форму, где сужение происходит к верхней части, а кромки загибаются не только с торца, но и с боков.

Кровельный элемент отличается универсальностью – его можно крепить ко всем видам металлической черепицы. Кроме того, планка имеет длину ступенек 350 или 400 мм – зависит от параметров покрытия.

На рынке представлены левые и правые сегментные планки. Для понимания, какой элемент нужно монтировать, необходимо встать лицом к зданию. Внешний угол левого изделия будет направлен влево.

Используемые материалы для производства ветрового добора

Технология покрытия стального листа полимерными материалами

Крепление торцевых планок осуществляется только на скатные типы кровли. Если здание построено из бетона, её использование неактуально. Торцевой защитный элемент изготавливается из тех же материалов, что и металлическая черепица. Основным сырьём выступает тонколистовая сталь, медь и алюминий.

Варианты покрытий

Медь не нуждается в дополнительном покрытии, поэтому её используют в чистом виде. Тонколистовая сталь и алюминий имеют защитное декоративное напыление, препятствующее коррозии. В качестве покрытий применяются следующие полимерные материалы:

  • ПВХ;
  • полиэстер;
  • полиуретан;
  • акрилат;
  • полиэфир;
  • пластизол.

В зависимости от расположения сооружения выбирается тип покрытия. Если постройка находится в обычном районе без промышленных производств, рекомендуется установка доборных элементов с полиэстерным покрытием толщиной от 25 до 30 микрон.

Покрытия торцевых или карнизных доборов редко используются в чистом виде. Зачастую применяется смесь компонентов для повышения качества исходного сырья.

Металл и пластик

Монтаж торцевой планки осуществляется после гидроизоляционных работ

Основное сырьё для ветровых доборных элементов – поливинилхлорид (ПВХ). Срок службы изделия обусловлен устойчивостью к УФ-излучению, однако он ниже, чем у металлического аналога. Установка тепловых кабелей к данным кровельным системам не рекомендуется, т. к. из-за перепадов температур ПВХ утрачивает изначальные свойства.

Вторым по популярности материалом изготовления торцевых планок является тонколистовая сталь, которая легко поддаётся обработке. Доборный элемент производят путём прокатки на станках для придания необходимой формы.

Некоторые заводы поставляют в магазины алюминиевые модели, однако из-за высокой цены они не пользуются спросом. Кроме того, защитная система из металла имеет низкий уровень сопротивляемости к влаге и требует дополнительного покрытия из ЛКМ или растворов.

Ветровой добор для мягкой кровли и профнастила – незаменимый элемент. Укладка осуществляется после гидроизоляционных работ и монтажа финишного покрытия.

Критерии выбора торцевой планки

Планку выбирают в одном тоне с металлочерепицей

Целью использования ветровых планок является решение нескольких задач – защита и декоративное украшение стыков. Доборная система предотвращает попадание влажности на стропила. Закрытые торцы нивелируют ветровые нагрузки на профилированные листы, что повышает срок эксплуатации кровельного пирога.

Планки выбирают в одном или контрастном тоне с металлочерепицей. Это позволяет изящно завершить внешний вид здания, придав ему целостность. При выборе добора также ориентируются на высоту профиля металлочерепицы. Рекомендуется не экономить на защитных элементах, т. к. от качества материалов зависит период службы конструкции.

При необходимости изготовить ветровой доборный элемент своими руками, возьмите оцинкованный лист стали шириной 0,4 мм. Деревянной киянкой сформируйте изгиб. Однако получить фабричное качество не получится, т. к. загиб не получится сделать ровным.

Ветровую планку укладывают внахлест от карниза к коньку

Установка торцевой планки к металлочерепице является завершающей фазой монтажа кровли, в т. ч. после монтажа карниза и водостока. После укладки ветрового элемента фиксируется добор на конёк.

Нюансы крепления торцевой планки

Ветровая планка оснащается двумя крепёжными полочками – чем больше их ширина, тем выше уровень защиты стропил. Укладка добора на металлическую черепицу осуществляется одновременно с уплотнителем, дублирующим форму волны покрытия крыши.

Схема установки классического добора для металлочерепицы:

  1. Укладывайте планки внахлёст по направлению от карниза к коньку. Примыкание одного добора на другой происходит на расстояние 50 мм.
  2. Выровняйте закреплённые элементы так, чтобы нижний край имел ровную линию.
  3. Крепиться доборы должны на саморезы сверху – 4,8х70 с шагом 80 мм, с боков – 4,8х28 с шагом 35 мм.

Стандартная длина торцевой планки составляет 2,5 м. Рабочий параметр равен ~2 метрам. При расчёте материалов рекомендуется учитывать разницу. Характеристики доборных элементов подбираются в зависимости от высоты волны и ширины кровельного торца, подлежащего перекрытию.

Алгоритм крепления сегментной торцевой планки

Крепление боковых частей рекомендуют проводить саморезами 4,8х28 мм

Сегментную планку необходимо закреплять строго по инструкции, т. к. это влияет на микроклимат дома. Нарушение алгоритма фиксации влечёт создание неприятных дребезжащих звуков при порывах ветра. Поэтому необходимо обеспечить плотное примыкание добора к кровле.

Правильный монтаж сегментных торцевых планок выглядит следующим образом:

  1. Укладывайте доборы от карниза к коньку.
  2. Принцип выравнивания такой же, как при монтаже классических элементов, т. е. по нижнему краю.
  3. Крепление проводите с боковых частей и сверху на участках нахлеста саморезами 4,8х28 мм.

На последнем этапе сегментные планки зафиксируйте в торец саморезами 4,8х70 мм.

Карнизная планка для металлочерепицы

Такой материал, как высококачественная металлочерепица, уже давно занимает одно из первых мест в современном спектре универсальных кровельных материалов на всей территории России.

Одним из важнейших элементов данного кровельного покрытия являются следующие виды деревянных досок:

  • Wind, который также используется при работе с современной металлочерепицей;
  • Карниз пользуется спросом;
  • Специальная полоса для примыкания к стене и трубе;
  • Ридж.

Монтаж кровельного покрытия с одновременным монтажом покрытия, очень важную роль играет такой элемент, как планка примыкания, торцевая планка для металлочерепицы, так же как карниз и конек. Она напрямую отвечает за максимально надежную и долговременную работу всей кровельной части конструкции.

Современные карнизные планки, предназначенные для кровельного материала, а также ветровые конструкции, изготавливаются из качественных материалов. По своим свойствам и структуре они аналогичны используемому покрытию, монтаж которого применяется для кровли.

Главной особенностью и конструктивной деталью этих конструкций является оцинкованная сталь. Его толщина обязательно должна быть примерно 0,5 мм. Также имеется качественное антикоррозийное покрытие. Существует несколько основных функций, которые выполняют эти планки для металлочерепицы, они выражаются в таких важных факторах:

  1. Планка карнизная предназначена для эффективной защиты такой конструкции, как лобовая доска, которая характеризуется как высококачественный карниз.Это необходимо для ограждения и предотвращения процесса проникновения воды во время сильных осадков. Таким образом, этот элемент эффективно защищает от попадания воды в подкровельное пространство.
  2. Торцевая по особенностям изготовления немного похожа на листы металлочерепицы, поэтому крепится к торцам ската крыши. Конструкция служит для эффективной защиты обрешетки от влаги, а также эффективно нивелирует нагрузку от сильного ветра.

Важно! Именно качественная ветрозащита характеризует этот элемент как ветрозащиту. Многие современные специалисты, для которых его установка – обычная услуга, именно так его и называют.

  1. Такой элемент, как коньковый брус, способен при необходимости принимать самые разные формы, поэтому служит для качественной защиты общего пространства, имеющегося под кровлей. Это предотвратит проникновение большого количества осадков в место, где присутствует схождение лучей.
  2. Специальная планка примыкания – универсальный элемент, выполняющий не только защитную функцию, но и декоративную.

Такая информация поможет сделать выбор бара максимально обоснованным. Это будет именно тот элемент, который наиболее подходит для той или иной конструкции.

Процесс крепления планки следует проводить согласно следующей небольшой инструкции. Монтажные работы состоят из нескольких основных этапов:

  1. В первую очередь устанавливается специальный лобовой щит.Он крепится к торцевым частям стропильной системы при помощи специальных гвоздей, желательно оцинкованных. Как вариант, можно использовать специальную карнизную доску примыкания, она имеет прочное крепление, расположенное в углубленных пазах на стропилах.
  2. Следующим этапом будет установка подшивки, которая осуществляется с помощью специальной, качественной шпунтованной доски. Также допустимо использование качественного профнастила.
  3. К поверхности стены дома крепится прочная опорная планка, которая будет играть роль специальной качественной опоры для последующего монтажа навесной подшивочной части, расположенной на карнизе.
  4. Перед установкой соединительной планки потребуется установить специальные прочные кронштейны, предназначенные для системы водоотвода. Обычно имеют качественное крепление.
  5. Только после этого можно приступать к установке самого карниза. Обычно он крепится перед настилом кровельного покрытия, а также кровельными листами.

Установка осуществляется на специальное крепление. Для монтажа используются саморезы, которые вкручиваются в гардинную доску.Стоит соблюдать шаг между используемыми шурупами, который обычно составляет около 30 см.

Важно! В процессе наращивания смонтированного карниза требуется небольшой нахлест. Его размеры должны быть менее 100 мм.

Монтаж и все монтажные работы торцевой плиты обычно начинают сразу после завершения монтажа кровельного материала из листов используемой металлочерепицы. Его качественное крепление осуществляется следующим образом:

  • Ветровая планка для металлочерепицы монтируется строго на высоте волны, расположенной в районе листа кровли.При проведении таких работ необходимо учитывать тот фактор, что угол торцевой части обустраиваемой кровли должен быть прикрыт особым образом;

  • Специальная планка торцевого плана закрепляется на верхней части или по бокам. Аналогичный процесс осуществляется с помощью специальных винтов. Такой качественный крепеж, как саморезы, обычно крепится поверх гребня волны элемента металлочерепицы;
  • В процессе наращивания такой конструкции, как ветровая планка, обязательно нужно делать специальный защитный нахлест, достигающий 100 мм;
  • Все без исключения стыковые соединения, расположенные между этим элементом и самим качественным покрытием, должны быть тщательно загерметизированы.

Стоит отметить, что торцевая планка, помимо своих основных защитных функций, играет серьезную роль в конструкции кровли. Поэтому этот конструктивный элемент необходимо закрепить таким образом, чтобы эффективно перекрыть гребень волны.

В противном случае есть вероятность попадания воды под металлочерепицу. Чтобы избежать этого обстоятельства, необходимо отогнуть кровельный материал его верхним краем примыкания строго вверх.

Соблюдение приведенных выше инструкций позволит вам быстро и качественно установить планки.Также соблюдение основных рекомендаций способно обеспечить значительную экономию времени.

Из чего делают доборные элементы для металлочерепицы и как их правильно установить?

Разнообразие кровельных покрытий предоставляет современному потребителю широкий выбор.

А вот тем, кто хочет приобрести качественный и в то же время эстетически привлекательный материал, стоит присмотреться к тому, который полностью соответствует указанным параметрам.

И тут у некоторых может возникнуть вопрос: что это за материал?

Металлочерепица

— один из видов профилированного листа, изготовленного из тонколистовой оцинкованной стали и снабженного цветным полимерным покрытием , выполняющим защитную функцию.

Материал производится на высокотехнологичном оборудовании, позволяющем методом профилирования имитировать ряды натуральной черепицы на стальных листах. Для выполнения качественного монтажа металлочерепичной кровли используются дополнительные элементы, устанавливаемые в определенных местах.О типах, характеристиках и монтаже этих конструктивных элементов пойдет речь далее.

В устройство металлочерепицы входят следующие дополнительные детали:

  1. Торцевая планка (она же ветровая) — устанавливается для защиты фронтона от ветровых нагрузок. Обеспечивает сохранность креплений (в процессе эксплуатации они не расшатываются) и защищает конструкцию от проникновения влаги.
  2. Доска нижняя ендовная — используется для отвода воды из стыков между откосами.Препятствует проникновению влаги в подкровельное пространство.
  3. Покрытие верхней ендовы — закрывает края металлочерепицы на внутренних стыках откосов.
  4. — устанавливается в верхней части кровли и на ее наружных стыках. Защищает подкровельное пространство от попадания грязи и влаги, а также дополнительно удерживает листы покрытия от сдувания ветром.
  5. Планка карнизная — защищает лобовую доску от осадочной влаги.
  6. Капельница — устанавливается для отвода влаги (конденсата) из гидроизоляции.
  7. Упорная планка — применяется для герметизации покрытия в местах его примыкания к элементам кровли (например, стена или труба).
  8. — защита водосточной системы от снега, падающего с крыши.

Дополнительные элементы для крыши

Теперь немного подробнее о каждом из этих элементов.

Торцевая (ветровая) планка

Ветровая планка для металлочерепицы ( она же торцевая планка для металлочерепицы) изготовлена ​​из оцинкованной стали толщиной 0.55 мм и оснащен полимерным или композитным покрытием. Брусок представлен в виде уголка с загнутыми краями, а также может быть снабжен ребрами, расположенными на плоскости, за счет чего изделие приобретает дополнительную жесткость. Стандартная длина детали 200 см.

Поскольку этот кровельный элемент защищает конструкцию от влаги и ветра , его еще называют ветровой планкой.

Крепление торцевой планки металлочерепицы выполняется следующим образом:

  1. Измерить длину концов скатов , на основании чего заготавливается необходимое количество целых частей.При необходимости последний элемент обрезается до нужного размера.
  2. Монтаж осуществляется снизу откоса вверх. Детали внахлест с нахлестом не менее 5 см.
  3. Планка укладывается так, чтобы располагалась над слоем обшивки на высоте волны плитки.
  4. Деталь крепится саморезами с обеих сторон. Шаг между креплениями должен быть 0,3-0,5 м.

Карнизная планка для металлочерепицы

Для изготовления данного изделия используется тот же металл и та же технология, что и при производстве металлочерепицы.На оцинкованную сталь толщиной 0,5 мм наносится слой полимерного материала (пластизоль или полиэстер). Стандартная длина планки 0,5-0,6 м, ширина 20 см. Деталь завершена в форме уголка.

Перед тем, как приступить к креплению карнизной планки, следует установить лобовую доску, которая крепится оцинкованными гвоздями к стропильным ногам. Лобовая доска должна быть максимально плоской , что значительно упростит монтажные работы.

Крепление карнизных планок из металлочерепицы:

  1. Карниз подшит шпунтованной доской или профнастилом.
  2. К стене здания крепится опорный брус, который будет служить вспомогательной опорой для подшивки карнизного свеса.
  3. Держатели желобов крепятся к ящику.
  4. После этого устанавливается карнизная планка, которая располагается над кронштейнами … Она крепится саморезами к обрешетке.Расстояние между креплениями должно быть не менее 0,3-0,35 м.

карнизная планка для металлочерепицы: фото

Планки карниза должны располагаться внахлест не более чем на 10 см.

Пипетка

Капельница для металлочерепицы — это по сути та же планка карнизная , только расположена она в другом месте, в отличие от предыдущей версии.

Назначение капельника – защита от проникновения влаги, стекающей по листам металлочерепицы (см. фото выше).

Капельница устанавливается по краю ската крыши и крепится к стропильным ногам перед и, соответственно, к контробрешетке и.

Саморезы применяют для фиксации деталей, вкручивая их с шагом 30-35 см.

Ендова

Торцевые планки (желоба), а также металлочерепица изготавливаются из листовой оцинкованной стали, покрытой слоем полимерного материала. Для качественного обустройства, особенно при несплошном настиле кровли, лучше приобретать изделия толщиной не менее 0.7 мм. Ширина детали зависит от длины планки и ширины вагонки и может быть от 30 до 60 см.

ПРИМЕЧАНИЕ!

Элементы шириной 30 см рекомендуется использовать при длине ендовы не более 4 м или для устройства простых откосов . Оптимальный размер нахлеста металлочерепицы над планкой 25 см. Это относится к нижней долине. Размер верхней части особого значения не имеет, так как она используется только как декоративный элемент.

Монтаж торцевых планок включает следующие этапы:

  1. Прежде чем приступить к монтажу элементов, необходимо убедиться в целостности гидроизоляционного материала.
  2. В ендове монтируется сплошная обрешетка из досок, поверх которой укладывается гидроизоляция.
  3. Прикрепите кронштейны для дренажной системы.
  4. Установите карниз.
  5. Листы желоба монтируются снизу вверх, скрепляя их кровельными саморезами. Все детали укладываются внахлест 20-30 см. Выступающие края планок обрезаются, после чего места среза обрабатываются специальным красящим составом.

Ендова для металлочерепицы

Листы металлочерепицы укладываются на склонах, прилегающих к ендове.

Стыки листов закрываются при необходимости Верхние торцевые накладки … Укладываются с нахлестом не менее 10 см.

ОСТОРОЖНО!

Нельзя вкручивать шурупы ближе, менее 25 см от оси ендовы .

Снегодержатели

Эти элементы относятся к нескольким видам :

  • трубчатый;
  • решетка;
  • снегозадержатели из бревен;
  • уголок;
  • бугельные подъемники.

Теперь по порядку о каждом.

Трубчатый

Этот вид представляет собой конструкцию из кронштейнов с вставленными в них трубами. Высота такого барьера 15 см. Сами кронштейны в виде вертикальных пластин, снабженных отверстиями для труб.Трубчатые снегозадержатели крепятся к скату крыши саморезами по металлу. Они вкручиваются в отверстия, расположенные на горизонтальной полке, которая находится внизу кронштейна.

Решетка

Решетчатые конструкции состоят из кронштейнов с прикрепленными к ним вертикальными решетками. Изделия изготовлены из оцинкованной стали и доступны в различных цветах, что позволяет подобрать их под цвет кровельного покрытия. Высота решеток может быть разной — от 50-70 мм до 150-200 мм. Эти барьеры обычно устанавливаются на длинных крутых склонах, чтобы предотвратить падение слоев снега.

Срубы

Конструкция состоит из бревен, закрепленных на специальных крюках, которые крепятся к обрешетке или . На сегодняшний день ограждения с деревянными бревнами практически не используются. На смену им пришли изделия из труб большого диаметра. Такие конструкции эффективно задерживают снег и способны выдерживать значительные нагрузки.

Угловые конструкции

Изделия

выполнены в виде уголков из тонколистовой стали и представляют собой наиболее бюджетный вариант.Устанавливается для улавливания небольшого количества снега. Крепятся они с помощью полочек, расположенных внизу ограждения и саморезов, которые вкручиваются в верхнюю волну листа. Высота конструкции 40-60 мм. Как правило, такие снегозадержатели монтируются на крышах с уклоном не более 30 градусов.

Бугельс

Эти элементы, выполненные в виде крюков, сами по себе не способны удерживать снежную массу в сколько-нибудь значительных объемах. Поэтому наиболее целесообразно использовать в качестве вспомогательных элементов при установке трубчатых и решетчатых ограждений.

Остальные элементы кровли из металлочерепицы

Наряду с вышеперечисленными элементами кровли не менее важную роль в ее обустройстве играют такие доборные элементы из металла, как коньки , закрывающие наружные стыки между скатами, а также планки примыкания , которыми закрывают стыки кровли со стеной или.

Коньки следующих типов:

  • полукруглые – чаще всего устанавливаются на кровлях с двумя или четырьмя скатами, в местах их стыковки;
  • прямоугольный – подходит практически для всех типов крыш;
  • узкий декоративный — используется больше как украшение, чем как защита;
  • Y и T-образные – дополняют прямоугольные коньки и служат для их соединения между собой.

Конек для металлической кровли

Планки примыкания к металлочерепице изготовлены из тонкой стали и имеют форму уголков. Горизонтальная часть детали крепится к кровле, вертикальная часть — к стене здания или к трубе (в зависимости от места использования), закрывая тем самым стык между кровельным материалом и примыкающим конструктивным элементом .

Полезное видео

Установка дополнительных элементов:

Заключение

Герметичность кровли зависит от правильности монтажа дополнительных кровельных элементов из металлочерепицы, при монтаже которых следует соблюдать все нахлесты и вкручивать саморезы на рекомендуемом расстоянии.При отсутствии навыков работы лучше всего обратиться к специалисту во избежание порчи материала и протечки кровли.

Торец доски под металлочерепицу + фото

Как и в любом ответственном деле, основной процесс укладки и монтажа листов металлочерепицы сопровождается установкой небольшого количества дополнительных и, на первый взгляд, второстепенных элементов, без которых покрытие будет работать, но может быстро потерять внешний вид. значительная часть его функций.Речь идет о боковых элементах металлочерепицы – карнизе и торцевых планках.

Основные функции торцевых и карнизных планок под металлочерепицу

Производитель настоятельно рекомендует не пренебрегать аккуратной установкой торцевых и карнизных планок, это позволяет сохранить качество металлочерепицы:

  • Защита края и торцевой зоны от ветра и дождя;
  • Пресс кровельный из металлочерепицы готовый и декорированный Вид готового изделия;
  • Укрепить края металлочерепицы и установить барьер от насекомых и птиц.

Для информации! Несмотря на схожие функции обеих планок, конструкция и внешний вид торцевой накладки существенно отличается от элемента карниза. В обоих случаях накладки изготавливаются из того же материала, что и металлочерепица, также шлифуются, оцинковываются и покрываются полимерным покрытием.

Понятно, что вспомогательные элементы не должны выделяться цветом или формой на общем фоне полиэфирного покрытия металлочерепицы. Сталь толщиной 450 мкм легко режется, а при необходимости можно подогнать край торцевой планки при ее монтаже на полотно металлочерепицы.

Установка торцевой и карнизной планки на скат из металлочерепицы

Основное отличие концевых и карнизных планет заключается в последовательности их установки. Карнизные накладки монтируются после монтажа гидроизоляции перед укладкой первого основного ряда металлочерепицы. Для торцевой планки обязательным условием монтажа является полная укладка всех листов металлочерепицы и монтаж лобовой планки.

Как устроена планка карниза под металлочерепицу

Благодаря специфической форме, карнизный элемент сложно спутать с коньковой накладкой или торцевой планкой.По форме он напоминает желоб, края которого загнуты под углом. Две плоскости карнизной планки соединены друг с другом под углом 110 о, более широкая полка имеет размер 108 мм, более узкая ширина 70 мм. На нижней полке, которая после установки на стропило должна будет входить ребром в желоб водоотвода, делается штапик шириной 15 мм. Такая конструкция позволяет получить гладкий и твердый нижний край планки, сохраняя строчку даже под напором потока дождевой воды.

Для удобства монтаж бруса выполняется в виде фрагментов или отрезков длиной 60-65 см.

Верхний край планки укладывается на гидроизоляцию. Нижний край выводят в приемник дренажного желоба. Благодаря такому устройству вся влага, стекающая с крыши, неизбежно будет попадать в водосборный желоб. При этом даже в сильный дождь они не попадут на деревянные элементы обрешетки и стропила.

Существует два типа установки планки.В первом случае гидроизоляцию убирают под планку нахлеста карниза и крепят к специальному водостоку — капельнику, по которому стекает конденсат с вентканеке и делает пух.

Во втором случае нижний край полотна гидроизоляции выводится из-под раскроя листовой металлочерепицы по плоскости угловой планки. В этом случае конденсат на плоской планке стекает в дренажный желоб.

Монтаж карниза выполняется в несколько этапов:

  1. К стропилам крепится стартовая доска обрешетки или ветрового стекла.В нижней части укладывается вторая часть опорной системы, на которую будет опираться карниз карниза. В некоторых случаях вместо лобовой доски на концах стропил выбирают карнизную доску, к которой крепятся опорные крюки водосточных желобов;
  2. Выложена гидроизоляция, установлены водостоки. Далее поверх креплений и канала водосточного желоба выкладываются отдельные фрагменты обшивки карниза. Крепление выполняется самостоятельной протяжкой через каждые 40 см длины.

Совет! Для того чтобы набивная планка имела презентабельный вид, по линиям крепления натягивается тонкий белый шнур, по которому общая линия обшивки карниза параллельна горизонту.

После установки карнизного элемента можно переходить к креплению металлочерепицы.

Монтаж планки под металлочерепицу

В быту торцевую планку называют другой ветровой планкой. Металлопрофлист, как никакой другой кровельный материал, очень чувствителен к порывам ветра из-за высокой жесткости листа и его легкости.Порывы ветра, захлебываясь в щели вентиляционного зазора между гидроизоляционным листом металлочерепицы, способны вырвать и приподнять из обрешетки даже прочный гвоздевой крепеж.

Прицельная планка представляет собой штампованный гнутый уголок или П-образный профиль из тонкого металла. Устанавливайте торцевую планку после того, как монтаж металлочерепицы будет полностью выполнен.

Для того, чтобы накладка надежно закрывала боковую щель, потребуется не менее двух линий поддержки торцевой накладки. Поэтому на первом этапе вдоль ската набивается деревянный брус, сечением 40х40 мм, он набивается по самому краю торца обрешетки.Горизонтальная полка торцевой обшивки будет опираться на брусок.

Чтобы торцевая накладка сидела на латтостерном брусе, расстояние линии укладки бруса от края обрешетки оценивают опытным путем, исходя из толщины лицевой доски. Для этого необходимо приложить заготовку доски к торцу и положить брус, согласно приложенному сверху приложению, отметить оптимальное расположение бруска, после чего его прибивают по скату.

Далее необходимо подобрать высоту верхней кромки фасадной доски над уровнем прибитого бруса. Это делается для того, чтобы после монтажа горизонтальная поверхность торцевой планки совпадала с плоскостью кровельного стержня и металлочерепицы. Если лицевая доска не выровнена, плоскость торцевой накладки будет выглядеть перегруженной. Часто поверхность лицевой обшивки приходится многократно подрезать, чтобы линия крепления к обрешетке проходила по оси доски.

Первый отрезок торцевой доски необходимо аккуратно обрезать так, чтобы край плотно заходил на лобовую доску.Далее полка аккуратно омолаживается, после чего вся торцевая планка укладывается на подготовленное основание из переднедальней доски и бруска. При этом угловатые грани и широкая полка будут работать как пружина и плотно прижиматься к поверхности бруска и лицевой доски.

Укладка накладок начинается снизу кровельного стержня. Каждый последующий элемент выкладывается, как металлочерепица, с выступом в 4-5 см на верхний край предыдущей линии реза. Крепление выполняется двумя рядами саморезов.Первый ряд вкручивается в тело лицевой доски, второй ряд крепится по горизонтальной поверхности вагонки в толщу опорного бруса. В конце устанавливается брус и также скрепляется самостоятельными бортиками с бортиками.

После установки все линии среза и стыки, шурупы саморезов тщательно обработать аэрозольным лаком, изолирующим открытый металл.

Заключение

Монтаж торцевых планок под металлочерепицу не представляет особых трудностей даже для начинающих кровельщиков, требуется лишь аккуратность и выдержка в подгонке размеров и места крепления брусовой опоры и лобовых досок.Любая резка ножницами листового металлочерепицы или торцевой накладки дает большое количество очень острых и мелких заусенцев, поэтому работать необходимо только в перчатках, а линию реза необходимо обрабатывать до снятия острых краев.

Металлочерепица модульная со скрытым креплением

Статья подготовлена ​​при участии специалистов ООО «Казанский стальной профиль»

На сегодняшний день металлочерепица является одним из самых востребованных кровельных материалов. Относительно недавно на рынке появилась модульная металлочерепица.Попробуем разобраться, что же это за материал, и какими характеристиками наделяют его производители.

Что такое модульная металлочерепица со скрытым креплением

Модульным называется потому, что имеет стандартные размеры (модули) с одной или двумя волнами и с креплением в замковой части (скрытое крепление).

Как и более привычный листовой тип, модульная металлочерепица изготавливается из оцинкованной кровельной стали толщиной 0,5-0,8 мм. От воздействия факторов внешней среды металл защищает многослойное полимерное покрытие, оно также отвечает за привлекательность материала.Высокая волна (60 мм) сохраняет характерный профиль, имитирующий натуральную черепицу. Модули, как и листы, предназначены для скатных крыш зданий любого назначения с углом наклона от 15⁰.

Наиболее важные характеристики

Декоративность и долговечность модульной черепицы зависят от основных характеристик металла и его покрытий:

Металлочерепица модульная со скрытым креплением изготавливается из рулонной оцинкованной листовой стали с защитно-декоративным лакокрасочным покрытием отечественного или зарубежного производства.Толщина кровельного металла должна быть не менее 0,5 мм. Если предполагается эксплуатация в особых условиях, то этот показатель можно увеличить до 0,8 мм.

Коррозионная стойкость материала зависит от класса цинкового слоя, этот параметр регламентируется ГОСТом.

Рустам Назмиев Специалист компании «Казанские Стальные Профили»

От зарубежных производителей металлопроката, например от шведской металлургической компании SSAB, кровельная сталь с пураловым покрытием имеет слой цинка — 18-20 мкм с каждой стороны (275 г/м²).Металл российских производителей, таких как ПАО «Северсталь», ОАО «НЛМК», ОАО «ММК» — это 2-й класс цинкового покрытия, по ГОСТ 140 — 220 г/м². Оцинкованный прокат с нижним слоем цинка не рекомендуется использовать в качестве кровельного материала.

Стойкость металлочерепицы к механическим повреждениям, температурным воздействиям и агрессивной среде определяется типом полимерного покрытия и его толщиной. Модульная металлочерепица со скрытым креплением изготавливается из оцинкованной стали с различными полимерными покрытиями.

  • Полиэстер (ПЭ) — «пионер» отрасли на основе полиэстера, матовое или глянцевое покрытие, устойчивое к высоким температурам и деформации, средней механической прочности и декоративных свойств, толщина — 25 мкм.
  • «Стальной бархат» — имеет улучшенные ТТХ. Отделка более высокого качества, фактурная, матовая, сочетающая в себе долговечность и привлекательность внешнего вида. Толщина металла 0,5 мм, толщина покрытия 25-30 мкм.
  • «Стальной кашемир», толщина металла от 0.5 мм. Новое полиуретановое покрытие от ПАО «Северсталь», толщина 50 мкм.
  • Pural (Пурал) — модифицированный полиуретан с добавками полиамида, особо стойкий к любым атмосферным и механическим воздействиям, толщина — 50 мкм. Считается одним из лучших покрытий среди полиуретанов.

Возможны и другие варианты — добавление в полиэстер керамических гранул, офсетная печать, имитация фактуры различных материалов.

Основное преимущество модульной металлочерепицы со скрытым креплением

Обычная металлочерепица крепится стандартным способом – саморезами к обрешетке.В этом варианте застежка остается на поверхности листа. Под воздействием окружающей среды резиновая шайба с годами твердеет, трескается, перестает выполнять функции герметичного крепления, требует подтяжки. Поэтому сквозные места крепления в обычной металлочерепице являются потенциальными местами протекания кровли и коррозии.

Для металлочерепицы со скрытым креплением монтаж к обрешетке осуществляется в специальную замковую зону, которая закрывается следующим листом. В этом случае можно использовать оцинкованные неокрашенные саморезы, что удешевляет крепеж.Скрытое крепление защищает крепеж от внешних воздействий. Модули фиксируются между собой посредством Z-образного выступа, нижний край следующего ряда входит в паз предыдущего как по горизонтали, так и по вертикали. Такой комбинированный крепеж значительно повышает устойчивость, жесткость кровли и делает незаметными горизонтальные и вертикальные стыки листов.

Модульную черепицу

легко хранить и доставлять благодаря небольшому размеру листа.

Рустам Назмиев

Модульная металлочерепица со скрытым креплением образует плотное, прочное сцепление листов за счет того, что каждый лист фиксируется Z-замком. Добавляет жесткости и высоту ступени (26 мм), что существенно влияет на структурные свойства плитки. Ей не страшны сильные ветры и снеговые нагрузки.

Что касается процесса установки, то компактные и легкие модули действительно можно уложить самостоятельно. Действительно, поднять небольшой модуль размером 1 гораздо проще.17х0,85 м и весом около 5 кг на крышу, чем длинный лист по длине ската. Для установки требуется не более двух инсталляторов. Мастера нашего портала рекомендуют укрепить первый ряд.

nikolay11111 Пользователь FORUMHOUSE

Металлочерепица модульная со скрытым креплением — материал достаточно интересный, эффектный, за счет высоты волны и замка Z вид шикарный. Первый ряд у края карниза всегда крепим не на свои крючки, а на саморезы, так надежнее. У обычной металлочерепицы стык всегда виден, если смотреть на крышу под определенным углом. Модульная металлочерепица лишена этого недостатка при условии, что она не более 2-х рядная (2 волны по 350=700 мм или другого типоразмера, суть от этого не меняется). Кровля выглядит как сплошной, монолитный, металлический ковер, стыков с земли не видно.

Также рекомендуется уделить больше внимания качеству обрешетки и способу монтажа.

николай11111

Также модульная плитка очень требовательна к качеству обрешетки, она должна быть идеально ровной, с четким соблюдением шага ступеней. Для новичков самый простой вариант укладки на заказ, это будет дольше, но качественнее. Да, действительно, модули легкие, и установкой может заняться один человек, главное знания. Преимущества по сравнению с листом вижу в гораздо более эффектной форме, скрытом креплении и долговечности.

Слухи о большом перерасходе модулей преувеличены, а на крышах сложной конфигурации процент угара вообще незначителен.

Рустам Назмиев

На сложных многоскатных крышах модульный вариант по расходу материала значительно экономичнее традиционной металлочерепицы (по длине ската) — так как отрезанные куски можно повторно использовать на небольших участках кровли вместо используя весь лист.

На что обратить внимание при выборе

Модульная металлочерепица, как и листовая, универсальна и может использоваться как на небольшом частном доме, так и на большом здании, если позволяет угол наклона. Большой выбор цветов, фактур и профилей позволяет подобрать подходящий материал для любого стиля и статуса. Следует учитывать, что чем агрессивнее условия эксплуатации, тем надежнее должна быть защита. Полиэфирные производные сейчас практически не уступают более дорогим полимерам по декоративности, но быстрее выгорают и менее долговечны.Гарантийный срок производителя также зависит от полимерного слоя. Наилучшим вариантом по сочетанию декоративности, прочности и износостойкости считается пурал и его разновидности.

Металлочерепица

считается одним из самых востребованных кровельных материалов. Его можно увидеть на стройках крупных общественных объектов и при строительстве небольших частных домов. Прочность, надежность и привлекательный дизайн этого материала оценили повсеместно.Чтобы кровля после всех работ полностью соответствовала лучшим техническим характеристикам, необходимо выполнить монтаж металлочерепицы на профессиональном уровне. Для этого придется досконально изучить все этапы работы.

Первый шаг к монтажным работам – это приобретение необходимого количества кровельного материала. Если речь идет о металлочерепице, то предварительно следует произвести все необходимые расчеты, чтобы не ошибиться при покупке.

Металлочерепица отличается от многих кровельных материалов тем, что имеет четко выраженную направленность, то есть лист можно использовать только в одном направлении и недопустимо менять местами «верх» и «низ». Этот факт приводит к небольшим затруднениям при расчете, так как возможностей для резки меньше.

Металлочерепица измеряется в модулях, то есть в листах с определенными размерами. Модуль состоит из шести горизонтальных волн с шагом 350 мм между вертикальными рядами.На строительном рынке можно найти листы с параметрами в один, три, шесть или десять модулей.

Важно! В отличие от других видов крыш, имеющих стандартные размеры, металлочерепицу всегда можно изготовить «под заказ» с учетом конкретных размеров кровли строящегося дома.

При расчете количества листов можно воспользоваться специальным калькулятором, но лучше работать с готовыми чертежами крыши дома.На них в масштабе стоит расположить листы так, чтобы отходы от раскроя были минимальными. Для лучшего оформления стоит учесть все требования, которые содержит инструкция по монтажу металлочерепицы.

Работа выполняется в строгой последовательности и условно делится на шесть этапов:

  1. Оценка геометрической четкости кровли и подготовка металлических листов к монтажу.
  2. Монтаж гидроизоляции.
  3. Изготовление и монтаж обрешетки.
  4. Устройство слоев «кровельного пирога».
  5. Замер и резка листов.
  6. Монтаж листов рубероида.
  7. Монтаж дополнительных элементов кровли.

Укладка металлочерепицы – это последовательное формирование всех кровельных слоев

Кроме того, работа с металлочерепицей подразумевает точное знание того, какие инструменты допустимо использовать, а каких лучше избегать.

Правила раскроя листов

Металлочерепица имеет защитный полимерный слой по всей поверхности.Любое его повреждение неизбежно приводит к развитию коррозии и сокращению срока службы кровельного материала. Избежать этого можно, только соблюдая ряд правил:


Спланировав расположение металлочерепицы на крыше дома и убедившись в наличии необходимых инструментов, можно переходить к самой процедуре монтажа.

Подготовительный этап

Перед покрытием кровли металлочерепицей необходимо критически оценить состояние самой кровли и подготовить ее к началу работ.Условно предварительные мероприятия можно разделить на следующие действия:

  • Демонтаж старой жесткой кровли при ее наличии;
  • Вывод всех дымовых, вентиляционных и других проходов через кровлю;
  • Окончание или прекращение работ по отделке фасада.

    Важно! Удаление брызг краски и других растворов со слоя металлочерепицы может повредить защитный слой листов, а также деформировать поверхность кровли.

  • Проверить геометрию и размеры крыши: измерить диагонали ската и убедиться в отсутствии неровностей на поверхности.
  • Проверить угол наклона крыши. Стандартный уклон должен быть не менее 14 градусов, в редких случаях допускается работа на 11 градусов.

Важно! При обнаружении незначительных перекосов кровли их можно исправить при установке обрешетки или с помощью дополнительных элементов, если неровности расположены на концах.

Монтаж обрешетки

Для обрешетки используются обрезные доски, предварительно обработанные антисептиком.Рекомендуемые размеры — 100х25 мм. Монтаж осуществляется от карниза с соблюдением обязательных правил:

  1. Первая доска укладывается сразу по карнизу, строго горизонтально. Его толщина должна быть на 10-15 мм больше, чем у других досок. Такая разница компенсирует высоту точек опоры первого, а затем и последующих модулей.
  2. Вторая планка крепится на расстоянии 250-300 мм.
  3. Последующие доски располагаются с большим шагом — 350-400 мм.
  4. Через каждые пять рядов проводятся контрольные замеры расстояния между балками обшивки.

Важно! Контрольные замеры следует проводить начиная с самой первой доски, так как любая ошибка с горизонтальными составляющими обрешетки приведет к тому, что всю работу придется переделывать.

Правильный монтаж обрешетки – залог успешного покрытия кровли металлочерепицей.

Монтаж обрешетки заканчивается усилением конька и торцевых планок.При этом для крепления конька стоит позаботиться о дополнительных досках размерами 100х25 мм. Для коньковой доски берется брус потолще – на 10-15 мм. Это поможет создать необходимый вентиляционный зазор при монтаже кровельного материала.

А ветровая планка крепится таким образом, чтобы она находилась над обрешеткой на высоту листа металлочерепицы.

Важно! Если в проекте предусмотрен водоотвод с кровли, то установку кронштейнов нужно производить при монтаже обрешетки.

Гидроизоляция кровли

Укладка гидроизоляционного слоя должна производиться до начала монтажа обрешетки. Задача гидроизоляции – дать испариться конденсату из слоя утеплителя, но в то же время предотвратить проникновение влаги извне.

Выбирая, как покрыть крышу металлочерепицей, большое внимание следует уделить совместимости материалов. Например, в качестве гидроизоляции рекомендуется использовать мембрану.Ее монтаж должен осуществляться поперек ската, при этом стык пленки должен быть внахлест, с нахлестом 100 мм.

Пленка крепится по контррешетке для лучшей вентиляции между самой пленкой и металлочерепицей.

Гидроизоляция проводится до монтажа обрешетки

Паротеплоизоляция

Для утепления подкровельного пространства обязательно применение пароизоляционных пленок и утеплителей, обеспечивающих комфортный микроклимат в доме.

Пароизоляция необходима для того, чтобы утеплитель не подвергался воздействию паров воды из помещения. Обеспечивая защиту теплоизоляционных характеристик, пленка становится незаменимым атрибутом теплой кровли.

Монтаж кровельных слоев осуществляется в соответствии с требованиями к применяемым материалам. Обязательным условием является плотная стыковка пленок с созданием дополнительных изолирующих слоев.

Важно! При укладке металлочерепицы на холодную кровлю нет необходимости в устройстве тепло- и пароизоляции.

Резка и сборка листов

Допускается резка листов металлочерепицы как на земле, так и на самой кровле. Монтаж можно вести в любом направлении, главное соблюдать технику, правила укладки и крепления кровельного материала.

Технология укладки обязывает придерживаться ряда простых указаний:


Для крепления листов металлочерепицы используются саморезы, подобранные под цвет кровельного материала.Каждый элемент устанавливается вместе с прокладкой, задача которой минимизировать коррозионные повреждения. Размер винтов 4,8х28 мм. Их вкручивают в листы строго перпендикулярно, чтобы прокладка под ними немного дала усадку.

Важно! Сколы, образовавшиеся при установке саморезов, следует удалять мягкой щеткой.

После затяжки самореза планка под ним должна находиться в слегка сжатом состоянии

Каждый дом имеет уникальные архитектурные особенности…Чтобы учесть все нюансы при установке рекомендуется использовать не только текстовую информацию. Самым полезным, нужным и наглядным пособием, как покрыть крышу металлочерепицей, является видео. Его просмотр обязателен для всех, кто не занимается. кровельные работы профессионально.

Выход

Металлочерепица – красивый и прочный материал, который прекрасно подойдет практически для любого дома. Кажущаяся простота монтажа так и манит выполнить работу своими руками. Но, как и со всеми строительными материалами, здесь стоит учитывать массу существенных и не очень важных моментов.

Все особенности могут знать только те мастера, которые постоянно работают в сфере монтажа крыш. Доверив работу профессионалам, вы можете расслабиться, зная, что все будет сделано на высшем уровне, а значит, дом получится уютным и комфортным.

Для обустройства кровельной части в последнее время все чаще используют металлочерепицу. Материал поставляется в виде профилированных листов с полимерным покрытием. При желании вы можете самостоятельно выполнить монтаж металлочерепицы.Пошаговая инструкция поможет вам сделать это без серьезных ошибок.

Работы по укладке фрагментов кровли

В основе изделий стальной лист толщиной 0,45-0,55 мм. Он оцинкован и имеет специальное покрытие на полимерной основе. Стоимость изготовления может меняться в зависимости от толщины металла и вида защитного слоя.

Список заслуг

В первую очередь необходимо выделить следующие преимущества:

  • эстетическая привлекательность;
  • устойчивость к атмосферным воздействиям;
  • доступная стоимость;
  • легкость основных элементов.


Внимание! Полимерные покрытия выполняют не только защитную, но и декоративную функцию, поскольку их цветовая гамма может варьироваться в достаточно широком диапазоне.

Несколько недостатков

Так как листы тонкие и достаточно большие, все же существует риск их повреждения при небрежной установке. При соблюдении всех правил целостность элементов сложно нарушить.


Еще одним недостатком является появление шумового эффекта во время сильного дождя во время работы.Однако при правильной звукоизоляции жилого помещения этот минус полностью исключается.

Связанная статья:

Инструменты для установки

Необходимо заранее подготовить набор инструментов и приспособлений для работы:

Внимание! Запрещается резать листы абразивными кругами, так как воздействие высоких температур приводит к разрушению не только полимерного, но и цинкового слоя.

Базовый набор принадлежностей

В пошаговой инструкции по монтажу металлочерепицы необходимо указать основные элементы, используемые совместно с листами.Их применяют в зависимости от конфигурации кровли и эксплуатационных характеристик.


Предлагается ознакомиться с перечнем основных деталей:

  • конёк нужен для закрытия верхнего стыка между двумя скатами;
  • Торцевая планка необходима для оформления кромок со стороны фронтонных свесов;
  • ендовник устанавливается в местах совмещения скатов;
  • планка карнизная крепится со стороны желобов;
  • планка примыкания монтируется при наличии трубы и других выступающих конструкций;
  • снегозадерживающий элемент необходим для предотвращения соскальзывания снега с крыши.

Инструкция по монтажу металлочерепицы: пошаговое выполнение работ

Загрузка и выгрузка продукции может осуществляться вручную, но при проведении работ должно быть задействовано определенное количество людей. Обычно на 1,5-2 погонных метра листа уходит 1 человек. То есть при выгрузке металлических осколков длиной 6 м должно присутствовать 3-4 человека.

Гидроизоляционное устройство и фиксирующие планки управления

Если между стропилами предполагается укладка теплоизоляции, то гидроизоляционный материал должен присутствовать в любом случае.Крепится скобами к несущей части крыши. Полотна расстилаются поперек стропильных ног с нахлестом не менее 15 см по всем скатам.

Бруски 50х50 мм прибиваются непосредственно вдоль стропил, обеспечивая вентиляционный зазор между гидроизоляцией и кровельным материалом. Для крепления используются гвозди не менее 90 мм.

Правильная установка обрешетки под металлочерепицу

В качестве обрешетки обычно используется обрезная доска толщиной 25 мм и шириной 100 мм, но окончательный выбор будет зависеть от шага стропил.Элементы крепятся к брускам 50х50 мм гвоздями длиной не менее 70 мм. Расстояние между досками зависит от длины волны используемой металлочерепицы.

В месте установки конькового элемента рекомендуется установить две планки вплотную друг к другу. Это упростит монтаж конька на металлочерепицу. То же самое следует сделать в местах крепления ендов. Нижняя доска обрешетки должна быть выше остальных на высоту волны.Обычно толщины подкладки достаточно, чтобы компенсировать разницу.

Установка деталей, смонтированных на листах

Для защиты вентилируемого пространства под кровлей от проникновения влаги и уличного мусора производится монтаж карнизов из металлочерепицы. К концам брусков 50х50 мм необходимо прикрепить дополнительную вентиляционную ленту.

При установке ендовы закладывается универсальный уплотнитель.Нижний край элемента должен находиться на поверхности карниза. На горизонтальном стыке делается нахлест не менее 30 см.

Очерчивание кирпичного дымохода предполагает отступ гидроизоляционной мембраны не менее чем на 50 мм. В самой трубе делается канавка, глубина которой должна быть не менее 15 мм. Вода сбрасывается в долину, расположенную в непосредственной близости.

Процесс укладки и крепления листов

Все листы должны быть выровнены по горизонтали с выходом обрешетки 50 мм.При креплении металлических элементов необходимо соблюдать следующие пункты:

  • саморез необходимо устанавливать в месте прогиба волны, где лист прилегает к обрешетке;
  • крепление к нижней доске осуществляется над ступенькой непосредственно через волну;
  • по краю ската, в каждую волну вкручивается крепеж.

Установка торцевых планок и конька

Элементы для закрытия торцевых стыков, монтируемые в направлении от карниза к коньку.Зазор между соседними планками должен быть 10 см. Рекомендуемое расстояние между креплениями 35 см.

Что касается гребня, то он фиксируется в верхнем гребне каждой второй волны. При наращивании элементов оставляют зазор не менее 15 см. По всей длине крепится самоклеящаяся уплотнительная лента.

Дополнительные инструкции по установке снегозадержателей на металлочерепицу

Количество элементов для удержания снежных заносов на кровле подбирается с учетом геометрии кровли.В зонах интенсивного вывоза снега допускается установка двух рядов металлических профилей. Сквозные снегозадержатели являются оптимальным решением для индивидуальных строений. Они крепятся с помощью длинных саморезов к самой обрешетке насквозь. Расстояние между точками фиксации обычно колеблется в пределах 50-100 см.

Раньше архитектура и строительство были творческим процессом и такая работа велась годами. Сегодня возведение зданий носит потоковый характер. Но требования к эстетике и качеству используемых материалов постоянно растут.Получается, что длительность монтажа не позволяет выкладывать изысканную черепицу, но при этом хочется видеть крыши зданий долговечными и красивыми. Монтаж металлочерепицы – идеальное решение этого вопроса.

Металлочерепица – прочный, красивый и самый востребованный кровельный материал.

Кровля из модульной металлочерепицы становится очень популярной, потому что она прочная, долговечная (простит более 100 лет при минимальных затратах на обслуживание), пожаробезопасная, красивая и помогает снизить энергозатраты вашего дома (в летнее время она будет отражать тепло, что снизит затраты на охлаждение, а зимой металлическая черепица сохранит теплоизоляцию вашего дома, что снизит затраты на отопление).Этот тип кровли доступен в широком диапазоне цветов, текстур и стилей и может удовлетворить любые эстетические предпочтения. Монтаж металлической черепицы не представляет сложностей, если следовать инструкции по установке.

Современный рынок строительных материалов пестрит различными новинками, которые призваны улучшить герметичность и продлить срок эксплуатации кровли. Делая свой выбор, домовладельцы стремятся подобрать качественное покрытие, отвечающее самым высоким требованиям.

Последняя тенденция в частном домостроении – модульная металлочерепица, оптимальная для покрытия сложных крыш. Он обладает всеми положительными качествами металлических кровельных материалов, такими как легкость, коррозионная стойкость и высокая прочность, но при этом очень эстетичен и прост в монтаже. В этой статье мы рассмотрим все преимущества и недостатки модульной металлочерепицы, особенности технологии ее монтажа и эксплуатации.

Модульная металлочерепица — современный кровельный материал, визуально напоминающий обычную металлочерепицу.Отличие в том, что он производится не в виде больших листов, а в виде небольших модулей, которые легко крепятся друг к другу с помощью саморезов в процессе монтажа.

Профиль модульной металлочерепицы волнистый, может иметь разную форму и высоту, что определяет внешний вид изделия. Кровельные листы могут иметь разные цвета внешнего покрытия. Начиная от коричневого, заканчивая синим или красным.

Структура листов модульной металлочерепицы многослойная, состоит из нескольких компонентов: основы из высоколегированной стали с повышенной коррозионной стойкостью, грунтовки и внешнего полимерного покрытия, защищающего от механических повреждений и придающего эстетичный вид.

На нижнюю часть покрытия нанесен антикоррозионный грунт, который также защищает металл от разрушения под воздействием влаги. Такая структура делает модульную металлочерепицу одним из самых востребованных материалов для кровли своими руками.

Листовая структура

Важно! Отличительная черта этого материала – универсальность элементов кровли. Листы материала легко соединяются, а также скрепляются друг с другом благодаря предусмотренным крепежным отверстиям, имеющим небольшие углубления, необходимые для улучшенной гидроизоляции стыков.

Технические характеристики

Металлочерепица

– прочное, герметичное, долговечное покрытие, которое по своим эксплуатационным характеристикам значительно превосходит строительные материалы последнего поколения.

Данное покрытие применяется при небольшой площади кровли, конструкция которой осложнена большим количеством скатов, щипцов, мансардных окон, дымоходов и других архитектурных деталей. Металлочерепица имеет следующие характеристики:

  • Высота профиля металлочерепицы 40-60 мм.Чем выше высота волны покрытия, тем оно прочнее и тем лучше отводит атмосферную влагу. С другой стороны, высота профиля влияет на полезную площадь листа.
  • Длина модуля 700 мм.
  • Эффективная ширина листа 1100 мм.
  • Общая площадь одного модуля покрытия 0,87 кв. Полезная площадь пола с учетом перекрытий чуть меньше, всего 0,77 кв.
  • Модули весят в среднем 3.5-4 кг в зависимости от ширины и толщины стальной заготовки и полимерного покрытия.

Обратите внимание, размер листа модульной металлочерепицы оптимален для покрытия крыш небольшой площади сложной формы. Дополнительным бонусом для тех, кто задумался о выборе этого покрытия, является то, что производители дают на него гарантию 30-50 лет, в зависимости от качества и стоимости своей продукции.

Преимущества материала

Многие домовладельцы все чаще устанавливают модульную металлочерепицу, отказываясь от использования более дешевых материалов.Главное преимущество этого технологичного покрытия в том, что оно просто создано для облегчения монтажа кровли своими руками. Сильными сторонами модульного металлопрофиля считается:

  1. Легкий вес … Модульная металлическая кровля – более легкий кровельный материал. Вес одного элемента не превышает 4 кг, благодаря чему для его монтажа не требуется усиление стропильной системы и обрешетки.
  2. Оптимальный размер … Небольшой размер отдельных частей металлочерепицы упрощает раскрой покрытия, а также уменьшает количество остатков и обрезков, что в итоге положительно сказывается на расходе кровельного материала.
  3. Простота технологии укладки … Перекрытие крыши — задача не из легких, обычно к ней привлекают опытных мастеров, а также спецтехнику, устанавливают строительные леса. Небольшие размеры и легкий вес модуля позволяют сделать его своими руками практически в одиночку.

Помните, что качественная модульная металлочерепица может прослужить более 50 лет, если монтаж производился по технологии, а в процессе эксплуатации проводится периодическая профилактика.

Недостатки материала

Поскольку модульное кровельное покрытие достаточно дорогое, профессиональные мастера тщательно изучили его характеристики, прежде чем рекомендовать его своим клиентам. По отзывам профессионалов, недостатков у этого кровельного материала значительно меньше, чем достоинств. К ним относятся:

  • Высокая цена … Цена на черепицу «Монтеррей» и «Монтеррей-супер» модульного типа выше, чем на обычную металлочерепицу.Он дороже из-за более сложной и точной технологии производства, а также из-за дороговизны качественного сырья.
  • Большое количество стыков … Так как площадь модуля меньше 1 кв.м, в результате покрытие имеет большое количество горизонтальных и вертикальных стыков. Однако благодаря особой конструкции листы плотно прилегают друг к другу, создавая герметичный слой.

Обратите внимание, что качественное и долговечное покрытие может получиться только при полном соблюдении технологии укладки модульной черепицы, соблюдении последовательности и взаимного расположения слоев кровельного пирога.

Крепление

Чтобы не возникало трудностей при монтаже, в инструкции производителя описывается каждый этап технологии монтажа, отвечая, какой утеплитель лучше выбрать, какую гидроизоляцию и пароизоляцию использовать. Работы выполняются в следующем порядке:

  1. Сначала непосредственно поверх стропильных ног укладывается гидроизоляционная пленка. Его раскатывают полосами с нахлестом 15-20 см. Для лучшей гидроизоляции стыки можно проклеить.
  2. Рейки обшивки устанавливаются перпендикулярно стропилам. Первую рейку обрешетки устанавливают на 3-5 см выше так, чтобы она закрывалась внешним краем модуля.
  3. Поверх обрешетки вдоль стропильных ног закрепляются контробрешеточные рейки.
  4. Сначала фиксируется стартовый модуль крышки, затем следующий слева от него. Далее укладывают лист, расположенный над стартовым, после чего переходят к четвертому элементу, расположенному над вторым.

Важно! В интернете популярны записи, где болгаркой режут битумную и модульную черепицу.Фактически для резки этих материалов нельзя использовать шлифовальные станки, так как из-за абразивного воздействия на них возникают искры, которые прожигают микроотверстия в защитном слое.

Видео инструкция

Бесплатные ресурсы

Бесплатные ресурсы

Добро пожаловать на веб-сайт The 2010 Building Codes Forida.

Вы сможете просмотреть новый Протокол испытаний строительных норм и правил Флориды 2010 года в формате Adobe ® Reader ® . Файлы, найденные на этом сайте, доступны только для чтения и недоступны для печати.

Этот сайт разработан в формате файла Adobe ® Reader ® . Для чтения этих файлов вам необходимо установить Adobe ® Reader ® 8.0 или выше.Если у вас нет Adobe® Reader® 8.0 или более поздней версии, вы можете бесплатно загрузить ее на сайте www.adobe.com.

Используйте кнопки со стрелками или полосу прокрутки для перемещения между разделами кода и страницами в документе.

Для получения помощи по техническим вопросам, связанным с этим веб-сайтом, обращайтесь по электронной почте: [email protected]

АВТОРСКОЕ ПРАВО© 2011 INTERNATIONAL CODE COUNCIL, INC.                         ВСЕ ПРАВА ЗАЩИЩЕНЫ.
Эти протоколы испытаний во Флориде 2010 года для зон высокоскоростных ураганов являются произведением, защищенным авторским правом, принадлежащим International Code Council, Inc.

Протоколы испытаний строительных норм Флориды, 2010 г.



Главы протоколов испытаний



Строительные нормы и правила Флориды, 2010 г.109
Стандарт кровельных работ (RAS) № 109-A Детальные чертежи
Стандарты кровельных работ (RAS) № 111 Стандартные требования к креплению деревянных блоков по периметру и металлического обшивки
Стандарт кровельных работ (RAS) № 113 Стандартные требования к рабочей площадке Смешивание раствора для черепицы
Стандарт по применению кровли (RAS) № 115 Стандартные процедуры для установки битумной черепицы Стандарт
по применению кровли (RAS) № 117 Стандартные требования к приклеиванию или механическому креплению изоляционных панелей и механическому креплению анкера и/или основания Листы к подложке
Стандарт кровельных работ (RAS) No.118 Монтаж систем черепицы с механическим креплением Только прямой настил и контробрешетка
Стандарт кровельных работ (RAS) № 119 Монтаж систем кровельной черепицы с механическим креплением Только прямой настил и горизонтальные рейки (предварительно отформованные металлические элементы с возвратом краев)
Стандарт кровельных работ (RAS) ) № 120 Применение раствора и клея для черепицы
Стандарт кровельных работ (RAS) № 127 Процедура определения момента сопротивления и минимальной характеристической нагрузки сопротивления для установки системы черепицы на здании с заданным уклоном крыши и высотой
Кровельное применение Стандарт (RAS) Нет.128 Стандартная процедура определения применимого расчетного давления ветра для крыши с малым уклоном
Стандарт по кровельным работам (RAS) № 130 Критерии установки кровельной черепицы и виброизоляции
Стандарт по кровельным работам (RAS) № 133 Стандартная процедура по установке металлических кровельных систем
Стандарт кровельных работ (RAS) № 137 Стандартные требования к механическому креплению однослойных кровельных покрытий к различным основаниям
Стандарт кровельных работ (RAS) №150 Предписывающие требования к бору
Стандарт по испытаниям (TAS) № 100-95 Процедура испытаний на устойчивость к ветру и ветровому дождю систем сплошных крыш
Стандарт по испытаниям (TAS) № 100(A)-95 Процедура испытаний на ветер и ветер Устойчивость к дождю и/или повышенной скорости ветра вентиляционной полосы софита и системы непрерывной или периодической вентиляции, установленных в районе конька
Стандарт испытаний (TAS) № 101-95 Процедура испытаний на устойчивость к статическому подъему строительного раствора или клеевых систем плиток
Стандарт приложения для тестирования (TAS) №102-95 Процедура испытаний на сопротивление статическому подъему механически закрепленных систем жесткой крыши [Для механически прикрепленных систем жесткой крыши, оснащенных зажимом, см. TAS 102 (A)]
Стандарт испытаний на применение (TAS) № 102 (A) -95 Процедура испытаний на сопротивление статическому подъему Жесткие кровельные системы с механическим креплением (методы механического крепления, за исключением зажимов, см. TAS 102)
Стандарт применения испытаний (TAS) № 103-95 Процедура испытаний самоклеящихся подстилающих слоев для использования в несплошных кровельных системах
Стандарт приложения (TAS) №104-95 Процедура испытаний прикрепляемого гвоздем основания для использования в несплошных кровельных системах Стандарт
по применению для испытаний (TAS) № 105-11 Процедура испытаний для испытаний на сопротивление выдергиванию в полевых условиях
Стандарт для испытаний по применению (TAS) № 106 Стандартная процедура для полевых испытаний Склеивания Системы черепицы с раствором или клеем и механически прикрепленные, жесткие, прерывистые системы кровли
Стандарт применения испытаний (TAS) № 107-95 Процедура испытаний для испытаний на сопротивление ветру нежестких, прерывистых систем крыш в сборе (с изменениями ASTM D 3161)
Стандарт приложения для тестирования (TAS) №108-95 Методика испытаний воздухопроницаемых, жестких, прерывистых систем крыши в аэродинамической трубе
Стандарт по применению испытаний (TAS) № 110-2000 Требования к испытаниям физических свойств кровельных мембран, изоляции, покрытий и других компонентов кровли
Стандарт применения испытаний (TAS) № 111(A)-95 Процедура испытаний характеристик заделки краев крыши
Стандарт испытаний на применение (TAS) № 111(B)-95 Процедура испытаний характеристик отрыва металла кромки
Стандарт испытаний приложений (TAS) Нет .111(C)-95 Процедура испытаний на отрыв крышки колпака
Стандарт испытаний (TAS) № 112-95 Стандартные требования для бетонной черепицы
Стандарт испытаний (TAS) № 114-11 Процедуры испытаний кровельной системы Сборки в зоне действия высокоскоростных ураганов. Юрисдикция
. Стандарт применения испытаний (TAS) № 116-95. Процедура испытаний для испытаний на воздухопроницаемость жестких несплошных кровельных систем.
Стандарт испытаний (TAS) № 117(A)-95. для испытаний на сопротивление выдергиванию механических крепежных деталей, используемых в узлах кровельной системы
Стандарт применения испытаний (TAS) №117(B)-95 Процедура испытаний на динамическое протягивание кровельных мембран через головки крепежных элементов или крепежные изделия с металлическими опорными пластинами Головки кровельных крепежных элементов или крепежные детали с опорными пластинами
Стандарт испытаний (TAS) № 121-95 Стандартные требования для испытаний и утверждения кровельных клеев, мастик и покрытий
Стандарт испытаний (TAS) № 123-95 Стандартные требования к используемому строительному раствору в строительном растворе, установленном в плиточных системах
, стандарт применения для испытаний (TAS) №124-11 Процедура испытаний на устойчивость к поднятию в полевых условиях существующих мембранных кровельных систем и испытания на месте для замены кровли и нового строительства
Стандарт испытаний (TAS) № 125-03 Стандартные требования для металлических кровельных систем
Стандарт испытаний (TAS) Нет .132-95 Стандартные требования к испытаниям и утверждению герметиков, используемых в кровле
Стандарт по испытаниям (TAS) № 135-95 Стандартные требования к армированной стекловолокном черепице, черепице или панелям и фиброцементной черепице, встряхиванию или панелям
Стандарт по испытаниям (TAS) ) № 138-95 Стандартные требования к пигментированному алюминием эмульгированному асфальту, используемому в качестве защитного покрытия для кровли140-95 Стандартные требования для неволокнистых кровельных и фундаментных покрытий
Стандарт для испытаний (TAS) № 141-95 Стандартные требования для каменноугольного (разбавленного) кровельного покрытия, консистенция при нанесении кистью
Стандарт для испытаний (TAS) № 142-95 Стандартные требования для каменноугольного кровельного цемента, не содержащего асбеста
Стандарт испытаний (TAS) № 143-95 Стандартные требования для белых эластомерных кровельных покрытий, используемых для покрытия застроенных крыш и металлических кровельных систем
Стандарт испытаний (TAS) №201-94 Процедуры испытаний на удар
Стандарт для испытаний (TAS) № 202-94 Критерии для испытаний ударопрочных и неударопрочных компонентов ограждающих конструкций зданий с использованием равномерного статического давления воздуха
Стандарт для испытаний (TAS) № 203-94 Критерии для испытаний предмета к циклической ветровой нагрузке
Стандарт применения испытаний (TAS) № 301-94 Испытательная лаборатория

Руководство по барам и ресторанам на крыше

Главная > Бары и рестораны на крыше

Помимо эстетики, безопасность и защищенность, несомненно, являются двумя основными факторами при выборе материалов для баров на крыше и ресторанных площадок в коммерческих помещениях с высокой проходимостью.Настил должен не только выдерживать повреждения или поломки в типичных условиях эксплуатации, но и в случае повреждения какого-либо брусчатого покрытия вероятность травм и/или другого материального ущерба должна быть сведена к минимуму, а замена поврежденного брусчатого покрытия должна выполняться быстро и легко.

В некоторых местах поднятие ветром также может быть проблемой, поэтому любая брусчатка, поддерживаемая пьедесталом, должна быть достаточно тяжелой или надежно удерживаться на основании с помощью утвержденного механизма крепления.

Наконец, поверхность настила должна быть огнеупорной, не требующей особого ухода, высокоустойчивой к пятнам от жира, продуктов питания и вина, а в более холодных регионах — морозостойкой.

Вот как керамогранитная брусчатка и доски могут успешно соответствовать этим непростым требованиям.

Ударопрочность

Хотя брусчатка из керамогранита исключительно долговечна, тем не менее, она может повредиться или сломаться, если на брусчатку упадут твердые предметы со значительной высоты. Сюда также относится воздействие тяжелой стеклянной посуды или бутылок.

Как и следовало ожидать, наши асфальтоукладчики T30 (толщиной 1 1/8 дюйма) обладают значительно большей ударопрочностью, чем асфальтоукладчики T20 (толщиной 3/4 дюйма).Как показано в видеоролике, фарфор T30 обычно не повреждается при падении винных бутылок или пивных бокалов на брусчатку T30 с высоты 6 футов.

По этой причине керамогранитная брусчатка T30 является нашей основной рекомендацией для мощения приподнятых поверхностей террас в ресторанах и барах с высокой проходимостью.

Однако для максимальной безопасности самоклеящиеся листы «Shock Control» Archatrak всегда следует прикреплять к нижней стороне асфальтоукладчиков T30 при высоте настила более 6 дюймов.

Варианты цвета и размера

Archatrak хранит более 40 цветов керамогранита на нашем складе Jessup MD и может поставить более 200 дополнительных цветов от наших итальянских поставщиков, что дает дизайнерам и проектировщикам свободу выразить свою индивидуальность и идеально сочетать или интегрировать элементы мощения в конкретная тема или концепция дизайна.От приглушенного цемента до стилей, имитирующих дерево, до имитации камня, которые умело воспроизводят тона, блеск, прожилки и глубину цвета натурального камня, керамогранитная плитка для наружных работ, по сути, предлагает такой же диапазон и разнообразие цветов и стилей, что и керамогранит для внутренних работ.

В то время как наиболее распространенный размер брусчатки из керамогранита составляет 24 x 24 дюйма, теперь доступны многие другие размеры, включая 24 x 48 дюймов, 36 x 36 дюймов, 32 x 32 дюйма, 30 x 30 дюймов, 24 x x 36″, 18″ x 36″, 16″ x 32″ и 18″ x 18″. Однако при использовании этих других размеров критически важным фактором является обеспечение адекватной поддержки, поскольку расстояние между опорами любого асфальтоукладчика не должно превышать 24 дюйма.

Варианты установки

Для площадок баров и ресторанов на крышах брусчатку обычно укладывают на опоры с регулируемой высотой, чтобы обеспечить идеально ровную поверхность палубы на основаниях, которые могут наклоняться в нескольких направлениях для дренажа. Это также обеспечивает легкий доступ к стокам, позволяет скрыть трубопроводы и кабели и обеспечивает легкий доступ к поверхностной мембране для осмотра и обслуживания.

Для мест, где действуют строгие нормы противопожарной безопасности, теперь мы предлагаем ряд полностью негорючих опор для асфальтоукладчиков – ассортимент IGNO. Эти прочные стальные полностью регулируемые по высоте опоры для асфальтоукладчиков имеют высоту от 1″ до 20″.

На самых низких отметках, как правило, у дверных порогов, для поддержки брусчатки можно использовать резиновые опорные подкладки фиксированной высоты, обеспечивающие зазор до 1 ¼ дюйма для брусчатки толщиной ¾ дюйма. Подкладки можно складывать друг на друга, чтобы увеличить высоту опоры до прибл. 1 ½”, после чего можно использовать регулируемые по высоте пьедесталы.

В брусчатых брусчатках шириной 8 дюймов, 12 дюймов или 16 дюймов для обеспечения необходимой поддержки используется опорная рельсовая система, обеспечивающая дополнительное преимущество в виде большей поперечной устойчивости брусчатки. Стальные рельсы поддерживаются регулируемыми по высоте пьедесталами с брусчаткой, расположенной над рельсами, установленными на головках пьедестала, которые скользят в нужное положение вдоль рельса.

Снижение ветровой нагрузки

Меры, которые могут потребоваться для предотвращения подъема асфальтоукладчиков на приподнятых площадках ветром, будут зависеть от ряда факторов: расположение, высота здания и местные правила, вероятно, являются тремя основными факторами.

Это также влияет на степень предотвращения подъема, требуемую для конкретного применения. Archatrak предлагает два решения в зависимости от требуемого сопротивления подъему.

1. Оцинкованные стальные листы укладываются на пьедесталы и крепятся к пьедесталу с помощью центрального винта и шайбы. Брусчатка приклеивается к металлическим пластинам на каждом углу. Снятие и замена асфальтоукладчика в случае необходимости может быть несколько затруднена, поскольку винт и шайба не могут быть легко перемещены из положения для подъема асфальтоукладчика.Однако металлическая пластина предлагает дополнительное преимущество в виде защиты от проколов.

2. В брусчатке из керамогранита T30 толщиной 1 1/8 дюйма в каждом углу можно вырезать паз для установки специальной прижимной шайбы из нержавеющей стали из-за большей толщины по сравнению с брусчаткой толщиной 3/4 дюйма. Конструкция мойки позволяет убрать ее с дороги, чтобы при необходимости поднять брусчатку. Шайба крепится к опоре винтом из нержавеющей стали. Основание пьедестала можно приклеить к основанию для максимальной защиты от подъема.

Это решение обеспечивает наилучшую защиту от подъема ветром, а более толстые плиты T30 также обеспечивают превосходную ударопрочность. Тем не менее, мы рекомендуем наклеивать самоклеящиеся листы Shock Control на нижнюю сторону брусчатки, когда высота настила превышает 6 дюймов.

Защита от прорыва

В дополнение к повышенной ударопрочности керамогранита T30 по сравнению с керамогранитом T20 компания Archatrak предлагает три дополнительных решения для сведения к минимуму возможности получения травм в случае повреждения или поломки керамогранита в процессе эксплуатации.



1. Shock Control 2.0 представляет собой гибкий самоклеящийся армированный стекловолокном лист, предварительно вырезанный для покрытия нижней стороны асфальтоукладчика размером 23,5″ x 23,5″ (ном.). Лист крепится к асфальтоукладчику путем снятия защитной подложки и прижатия листа к нижней стороне сухой асфальтоукладчика.

Однако имейте в виду, что система Shock Control в первую очередь предназначена для удержания на месте кусков любого сломанного асфальтоукладчика и только для временной поддержки. Если какой-либо асфальтоукладчик сломался, стоя на нем, человек должен немедленно сойти с поврежденного асфальтоукладчика, так как на поврежденный асфальтоукладчик, оснащенный системой Shock Control 2, воздействует большой вес.0 приведет к тому, что он провиснет и в конечном итоге упадет.

2. Стальные защитные лотки Archatrak «Spansafe» изготовлены из оцинкованного стального листа толщиной 1 мм с загнутыми вниз краями высотой ¾ дюйма со всех четырех сторон, загнутыми для обеспечения двойной толщины края для дополнительной прочности. Пластины размещаются так, чтобы каждый угол опирался на головку пьедестала. Затем керамогранит укладывается прямо на поддоны и плотно прилегает к выступам на пьедесталах.

Мы рекомендуем установить резиновую прокладку (напр.грамм. Арчатрак ЭТЕ-ЛГх3) на пластины в каждом месте пьедестала или нанесите на пластины каплю силиконового клея, чтобы свести к минимуму передачу шума и/или дребезжание.

3. Решетчатые панели Archatrak из стекловолокна обеспечивают жесткую конструкционную поверхность, на которую можно укладывать керамогранит. Панели размером 4 x 8 футов укладываются на регулируемые по высоте пьедесталы и при необходимости могут быть соединены зажимами из нержавеющей стали. Брусчатка уложена с резиновыми опорными прокладками толщиной 3/8 дюйма на каждом углу, которые имеют встроенные прокладки для обеспечения идеального выравнивания и точного расстояния между брусчаткой.

Обратите внимание, что решетка из стекловолокна и резиновые прокладки имеют общую толщину 1 5/8″.

Нужна дополнительная информация?

Свяжитесь с нами для дальнейшей помощи

Системы черепичных крыш: методы анализа и контроля

%PDF-1.6 % 33 0 объект >/Метаданные 30 0 R/Страницы 29 0 R/StructTreeRoot 536 0 R/Тип/Каталог>> эндообъект 30 0 объект >поток 2008-10-02T21:43:11-07:002008-09-10T13:48:16-07:002008-10-02T21:43:11-07:00application/pdf

  • Системы черепичных крыш: методы анализа и проверки
  • Роберт Л.Фулмер
  • РКИ
  • Интерфейс
  • декабря
  • 2006
  • uuid:4ee96d50-5f26-4fce-a2b8-1acdbee691b4uuid:c691a284-4830-48df-bf3c-01770ee0cfe7RCI; Интерфейс; Декабрь; 2006ПравдаПечать конечный поток эндообъект 29 0 объект > эндообъект 536 0 объект > эндообъект 91 0 объект > эндообъект 113 0 объект > эндообъект 112 0 объект >/CM11>/CM12>/CM13>/CM1>/CM2>/CM3>/CM4>/CM5>/CM6>/CM7>/CM8>/CM9>>> эндообъект 92 0 объект [537 0 R 540 0 R 539 0 R 541 0 R 542 0 R 543 0 R 544 0 R 545 0 R 546 0 R 547 0 R 549 0 R 550 0 R 552 0 R 553 0 R 554 0 R 556 0 R 557 0 Р] эндообъект 129 0 объект [558 0 R 559 0 R 560 0 R 561 0 R 564 0 R 565 0 R 566 0 R 567 0 R 569 0 R 570 0 R 571 0 R 572 0 R] эндообъект 156 0 объект [573 0 R 574 0 R 576 0 R 577 0 R 578 0 R 579 0 R 580 0 R 582 0 R 584 0 R 586 0 R 587 0 R] эндообъект 203 0 объект [583 0 Р 589 0 Р 590 0 Р 592 0 Р 593 0 Р 594 0 Р 598 0 Р 599 0 Р 601 0 Р 602 0 Р 604 0 Р 605 0 Р 607 0 Р 608 0 Р 610 0 Р 611 0 Р 612 0 R 615 0 R 616 0 R 617 0 R 618 0 R 619 0 R 621 0 R 623 0 R 625 0 R 622 0 R 627 0 R 628 0 R 629 0 R 630 0 R 631 0 R 631 0 R 632 0 R 634 0 Р] эндообъект 261 0 объект [636 0 R 637 0 R 638 0 R 639 0 R 641 0 R 642 0 R 643 0 R 644 0 R 645 0 R 648 0 R 649 0 R 650 0 R 651 0 R] эндообъект 297 0 объект [653 0 R 654 0 R 655 0 R 656 0 R 657 0 R 659 0 R 660 0 R 661 0 R 662 0 R 663 0 R 664 0 R 665 0 R 666 0 R 667 0 R 668 0 R 671 0 R 672 0 Р 673 0 Р 674 0 Р] эндообъект 334 0 объект [675 0 Р 676 0 Р 678 0 Р 679 0 Р 682 0 Р 683 0 Р 684 0 Р 686 0 Р 687 0 Р 690 0 Р 691 0 Р 693 0 Р 694 0 Р 695 0 Р 696 0 Р] эндообъект 368 0 объект [697 0 Р 699 0 Р 700 0 Р 702 0 Р 703 0 Р 704 0 Р 705 0 Р 706 0 Р 707 0 Р 708 0 Р 710 0 Р] эндообъект 697 0 объект > эндообъект 699 0 объект > эндообъект 700 0 объект > эндообъект 702 0 объект > эндообъект 703 0 объект > эндообъект 704 0 объект > эндообъект 705 0 объект > эндообъект 706 0 объект > эндообъект 707 0 объект > эндообъект 708 0 объект > эндообъект 710 0 объект > эндообъект 365 0 объект > эндообъект 709 0 объект > эндообъект 18 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/ExtGState>>>/Type/Page>> эндообъект 716 0 объект >поток HWn}[email protected],Z^>؋`4lυb>JR7(tUuթS^YFqE/_^wkMW]: /Bp* $ FGBxNJR9R O4 \E2y\~=_p3a }_qyJqZ.
