Как крепятся софиты: Монтаж софитов на карниз крыши своими руками: пошаговая инструкция

Инструкция по монтажу виниловых софитов ТЕХНОНИКОЛЬ

пошаговая инструкция

распечатать

скачать .pdf

H-профиль

j-профиль

Панель

Монтаж софитов осуществляется при среднесуточной температуре окружающей среды не менее +10°С.

Резать софиты можно с помощью ножовки, электролобзика, ножниц по металлу, циркулярной пилы или УШМ.

Сборка софитов производится после завершения кровельных и фасадных работ. Панели могут монтироваться двумя способами: параллельно уклону кровли либо горизонтально. Выбор способа монтажа зависит от предпочтений заказчика и от архитектурно- строительного решения.

Основные принципы монтажа:

1. При установке панели в профиль необходимо оставлять зазор для теплового расширения 5-10 мм.

2. Механических крепеж должен устанавливаться с зазором 1 мм для свободного движения панелей.

3. Крепеж необходимо фиксировать по центру крепежных отверстий.

пошаговая инструкция

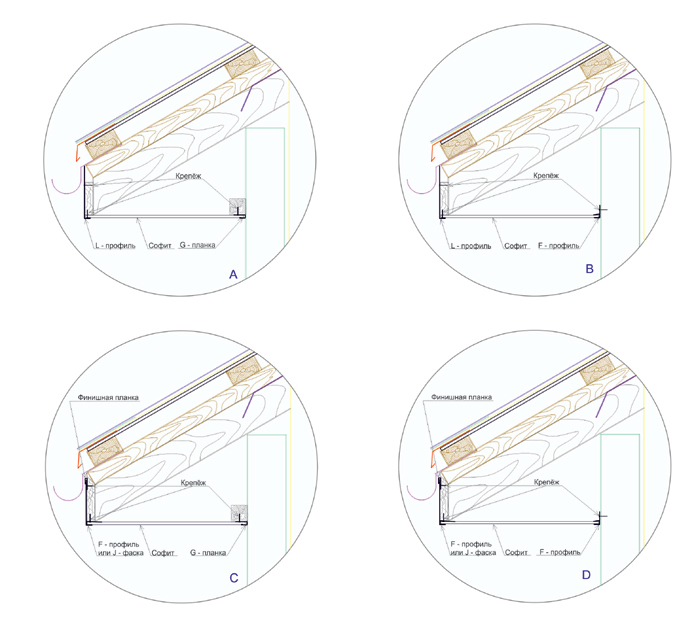

1. Расчет количества элементов софитов

Способ 1. Оформление лобовой доски с помощью J-фаски

Монтаж софитов осуществляется между J-фаской и j-профилем. Лобовая доска оформляется j-фаской и финишным профилем.

Способ 2. Без оформления лобовой доски

Монтаж софитов осуществляется между двумя j-профилями. Лобовая доска не оформляется ПВХ элементами.

Способ 3. Оформление лобовой доски панелями софитов

Монтаж софитов осуществляется между j-профилем и углом 50х50. Лобовая доска (не более 30 см.) оформляется софитами.

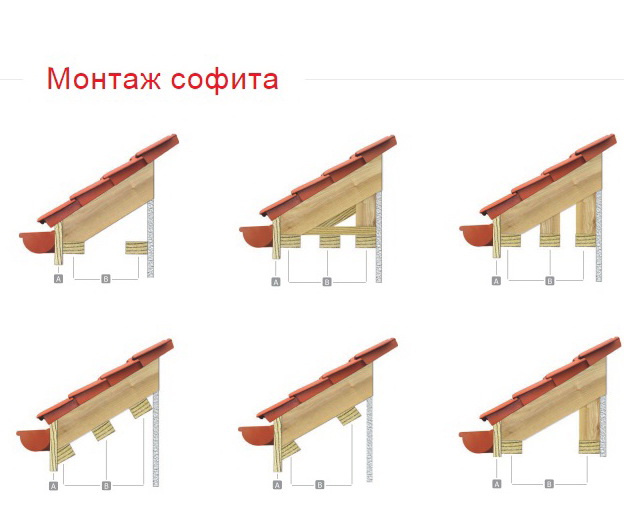

основные этапы монтажа

2. Устройство подшива карнизного свеса,
расположенного горизонтально

2.1

Устройство каркаса под обрешетку. Для этого необходимо установить брусок на фасаде по уровню нижнего края свеса крыши. Затем установить бруски,соединяющие фасад и свес крыши. Бруски между собой соединить припомощи металлических уголков и пластин.

2.2

На бруски смонтировать обрешетку. В качестве обрешетки рекомендуется использовать доску 100 × 25 мм. По краям свеса монтируется направляющий профиль (J-профиль).

2.3

К обрешетке фиксируются направляющие профиля (J-профиль) саморезами с шагом 300 мм. В месте соединения профилей подрезать часть профиля на 3-5 см и завести один профиль в другой для лучшего сопряжения.

2.4

В направляющие профиля вставляются в панели и фиксируются при помощи саморезов к обрешетке.

2.5

Последующие панели должны соединяться с предыдущими путем защелкивания.

Для более удобного монтажа рекомендуется подрезать панель таким образом, чтобы длина панели была немного меньше расстояния между J-профилями. Длину панели лучше определить опытным путем после монтажа первой панели на свесе.

основные этапы монтажа

3. Подшив свеса кровли, параллельного скату

Монтаж обрешетки под установку панелей и направляющих. Две доски обрешетки монтируются по краям свеса, остальные доски монтируются с шагом не более 300 мм. Последующий монтаж производится аналогично первому способу.

основные этапы монтажа

4. Угловое соединение панелей

4.1

Установка каркаса под обрешетку.

4.2

Монтаж обрешетки.

На углах возможны 2 способа соединения панелей: прямое или угловое.

4.3

Для углового соединения панелей используется

4.4

Установка H-профиля, предназначенного для соединения панелей в угловых зонах. Панели в данном случае подрезаем с учетом этого угла «елочкой». Фиксируем саморезами к обрешетке и стыкуем.

4.5

Прямое соединение выполняется с помощью Н-профиля. Его монтируем от внутреннего угла перпендикулярно карнизу.

4.6

Второй вариант прямого соединения – при помощи J-профиля. Его устанавливаем от угла перпендикулярно одному из карнизов. Фиксируем саморезами к обрешетке и стыкуем друг с другом.

4.7

Монтаж панелей.

4.8. В некоторых случаях панели могут монтироваться на вертикальные поверхности. При этом правила монтажа не меняются. На вертикальные поверхности рекомендуется монтировать только софиты белого цвета. Коричневые софиты в зоне воздействия прямых солнечных лучей могут быть подвержены ускоренному выцветанию.

Оставить заявку

Укажите свой номер телефона, и мы перезвоним вам

Телефон

Регион

Даю согласие на обработку моих персональных данных в соответствии с Политикой обработки персональных данных.

Даю согласие ООО «ТехноНИКОЛЬ-Строительные Системы», ИНН 7702521529 (далее – Общество) на получение от Общества (или от третьих лиц, действующих по поручению Общества) рекламных, информационных материалов по указанному мной номеру телефона, адресу электронной почты.

Файлы Сookie

Данный сайт использует cookie-файлы для хранения информации на персональном компьютере пользователя. Некоторые из этих файлов необходимы для работы нашего сайта; другие помогают улучшить пользовательский интерфейс. Пользование сайтом означает согласие на хранение cookie-файлов. Просим внимательно ознакомиться с Политикой обработки персональных данных..

Строитель? Подпишись на наш telegram-канал Подписаться

Инструкция по монтажу софитов

Внимание! При выборе типа софита необходимо учитывать особенности устройства карнизного свеса и необходимость обеспечения входа воздуха в подкровельное и чердачное пространство. Если такая необходимость есть, требуется использование только полностью перфорированного софита.

На рисунке приведен пример использования полностью перфорированного софита для варианта холодной кровли из металлочерепицы с обрывом гидроизоляции на карнизном свесе.

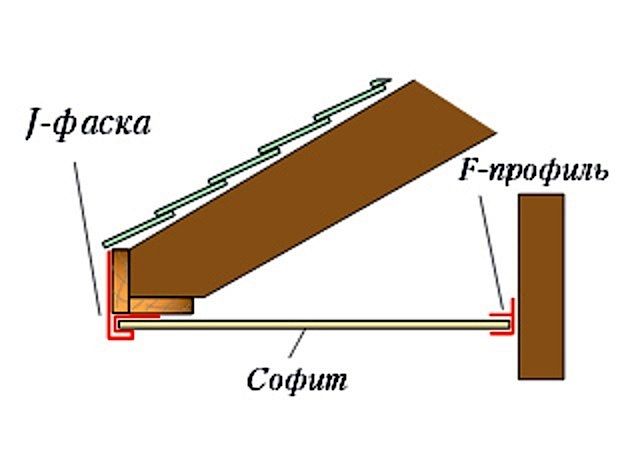

Схема с J-фаской

Схема с использованием J-фаски наиболее эстетична, так как позволяет скрыть крепеж.
В качестве приемного профиля со стороны стены используйте J-профиль (1) . Прикрепите его к доске, вплотную к стене или к материалу облицовки фасада саморезами с шагом 500-600 мм.

рис. 1

По верхней линии лобовой доски закрепите Финишную планку (2.)
Приложите J-фаску (3) к месту крепления. Она должна входить в финишную планку и крепиться к доске обрешетки. если требуется, подгоните длину плоской части, обрезав лишнее.
Вставьте J-фаску в финишную планку и закрепите, как показано на рисунке 1. Использование финишной планки позволяет исключить волнистость плоской части
J-фаски.

В случае использования коротких крюков водосточной системы финишную планку можно не использовать, поскольку крепление крюков производится в лобовую доску (рис.

2). В этом случае рекомендуется крепить J-фаску (1) сверху саморезами (2 ) в  перфорацию

рис. 2

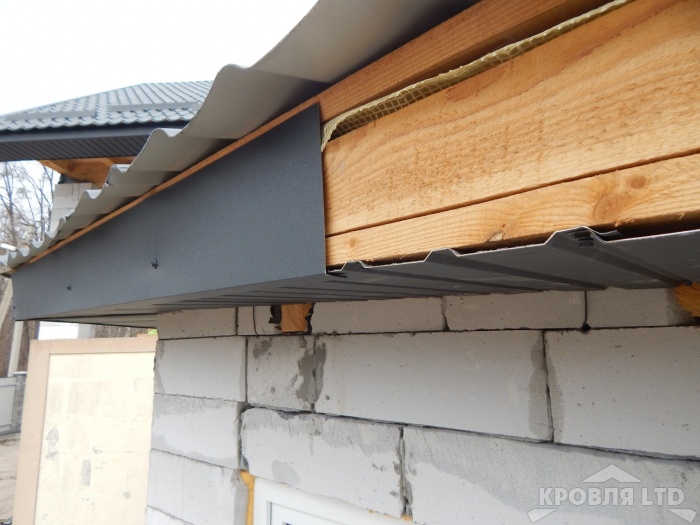

Когда лобовая или торцевая доски выполняют декоративную функцию и остаются открытыми, используйте 2 J-профиля (1)

рис. 3

Наращивание и поворот доборных элементов

Перед установкой подготовьте планку, которую планируете наращивать, как показано на рис. 4 для J-профиля и на рис. 5 для J-фаски.
Обрезанный край нижней полки подготовленной J-фаски должен войти в зазор между нижней полкой и пазом планки, с которой она стыкуется.
Для подготовки планок используйте ручные ножницы по металлу и кровельные клещи. J-профиль допускается монтировать просто встык.

рис. 4

рис. 5

Когда присутствуют повороты J-фаски, например, на карнизах вальмовой кровли, начните ее монтаж с угла. Для подготовки J-фаски к повороту отметьте линию сгиба планки на повороте в 150 мм от края (рис. 6). Срежьте приемный паз до линии сгиба, оставив завальцовку нижней полки. Сделайте вырез на нижней полке от линии загиба под 45°. На краю срежьте 25 мм завальцовки.

рис. 6

Согните J-фаску по линии, чтобы обрезанный под 45° край нижней полки был снаружи. Короткий край планки не крепится к обрешетке, он прижмется к лобовой доске следующей планкой при стыковке (рис. 7).

рис. 7

На торцах лобовой доски, например, на переходе от карниза к фронтону, для обрамления J-фаски (1) можно использовать финишную планку (2)

рис. 8

Монтаж панелей софита при использовании J-фаски

Подготовьте панели софита таким образом, чтобы длина панели была на 40 мм меньше, чем длина карнизного свеса от стены до края лобовой доски.

рис. 9

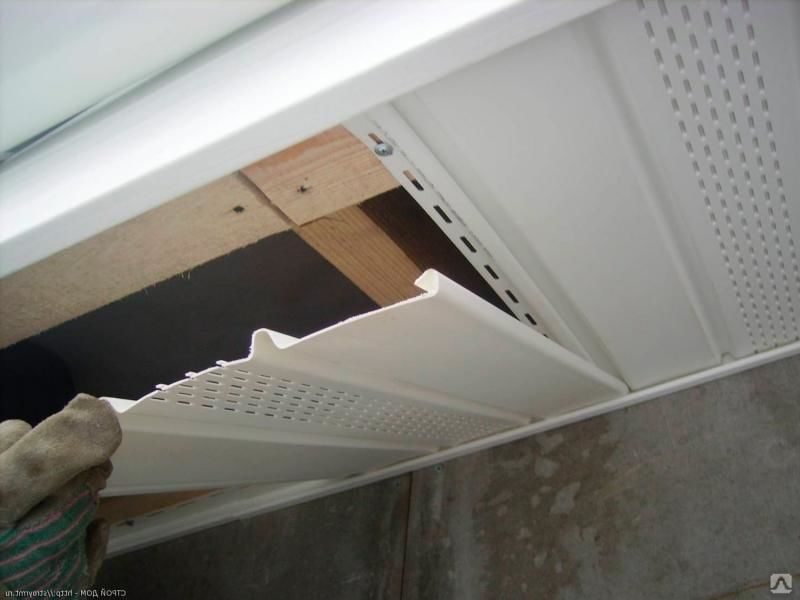

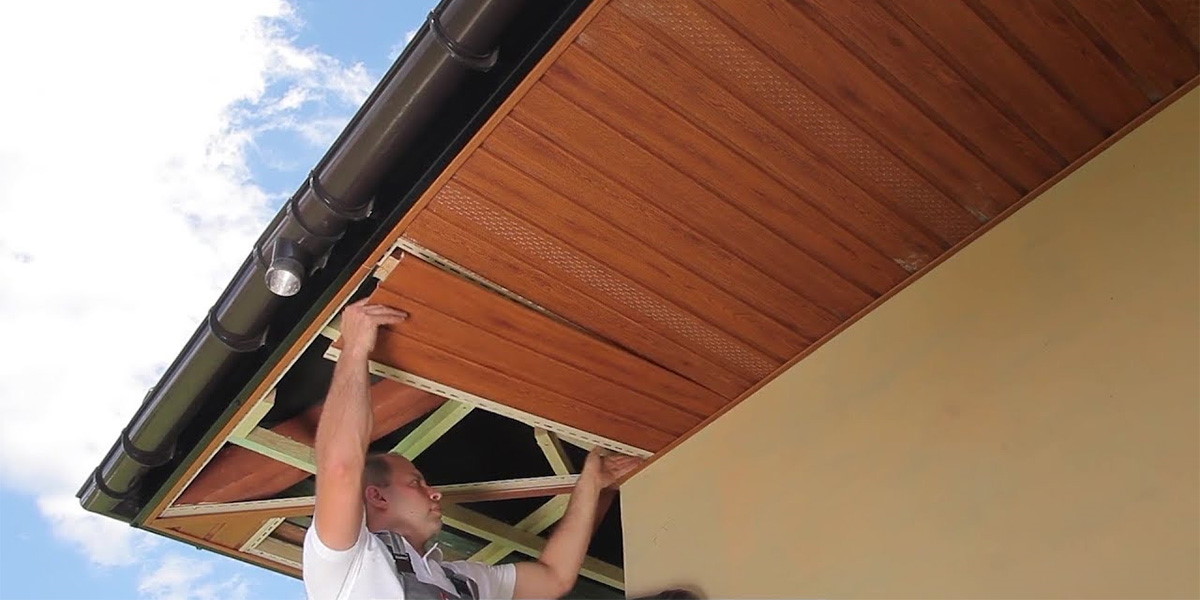

Начинайте монтаж панелей от края или от угла карнизного свеса. Заведите подготовленную панель (3) до упора в паз J-профиля (2), второй край вставьте в паз J-фаски (1). Сдвиньте панель на середину пазов и закрепите саморезами (рис. 9).
Не крепите софит слишком плотно. Оставьте расстояние примерно 0,8-1 мм между нижним краем шляпки самореза и панелью так, чтобы она имела свободный ход по горизонтали

рис.10

Саморез вкручивается в центр перфорированного отверстия. Если отверстие не попадает на обрешетку, сделайте отверстие просекателем

Схема с лобовой планкой

Если требования к внешнему виду подшивки позволяют оставить открытым крепеж, можно использовать Лобовую планку (1 )

рис 11.

Закрепите J-профиль 3 и Финишную планку 2, как описано выше. Подготовьте панель софита так, чтобы длина панели была на 10-20 мм меньше длины карнизного свеса от стены до края лобовой доски.

Наращивание и поворот лобовой планки

Наращивание Лобовой планки можно производить простой накладкой. Нахлест между планками 25-50 мм. Более эстетичный вариант, позволяющий скрыть обрезную кромку – вариант с загибами на стыкующихся краях

рис. 12

Подготовьте планки, как показано на схеме. Загибы производятся на 180° так, чтобы планки при монтаже плотно входили в зацеп. После стыковки место стыка можно простучать киянкой через брусок. Для оформления поворота наметьте линию сгиба и сделайте вырез, как показано на рисунке

рис. 13

Согните Лобовую планку по линии так, чтобы обрезанный край под 45° был снаружи, и крепите, как описано выше.

Отделка лобовой доски софитом

Если используются стропила шириной 200 мм и более, которые не обрезаются горизонтально, лобовая доска может получиться достаточно широкой, более 250 мм. В этом случае можно сделать отделку лобовой доски панелями софита (1.) На рисунке показан вариант перехода от подшивки к лобовой доске через Планку угла внешнего сложную (2)

рис. 14

Менее эстетичный, но более простой вариант, – используя 2 J-профиля

рис. 15.

Монтаж доборных элементов и панелей софита производите по правилам, описанным выше.

Подшивка по открытым стропилам под углом

Достаточно популярен вариант подшивки, когда не делается карнизной коробки, и подшивка производится непосредственно по стропилам.

рис. 16

На рисунке показан вариант с использованием стандартной J-фаски (1), J-профиля (2) и финишной планки (3). Угол загибается до нужного показателя с
помощью двух досок или брусков.
Для данного вида подшивки могут использоваться практически все вариации, описанные выше для горизонтального способа крепления софитов.

Монтаж софитов на повороте карниза

Оформление поворота можно производить как по диагонали (рис. 17, рис. 18), так и под прямым углом (рис. 19, рис. 20). В обоих случаях на стыке панелей софита могут использоваться Н-профиль (рис. 17, рис. 19) либо (2) J-профиля (рис. 19, рис. 20). Если не требуется скрыть крепеж, используйте Планку стыковочную простую.

рис. 17

рис. 18

рис. 19

рис. 20

Диагональный стык с Н-профилем

Перед монтажом планки сделайте ее разметку, приложив к месту установки так, чтобы зазоры между доборными элементами были минимальны. Обрежьте
лишнее  Закрепите планку саморезами к обрешетке.

рис. 21.

Сделайте разметку панелей, примыкающих к Н-профилю так, чтобы стык выглядел симметрично. Учитывайте правила монтажа панелей софита.
При монтаже первой панели от угла контролируйте прямой угол между софитом и лобовой доской.

Завершающий этап монтажа

После того, как монтажные работы завершены, с поверхности подшивки следует удалить строительный мусор, оставшуюся защитную пленку, металлическую стружку, подкрасить царапины и потертости.
Очистка осуществляется влажной тряпкой из вискозно-хлопковых материалов с неабразивным моющим средством или струей воды под давлением 2-3 атм.

Как установить алюминиевый потолок на дом

Установка алюминиевых потолочных панелей — это задача, которую подрядчики (а иногда и очень умелые домовладельцы) решают на обычной основе. При тщательном планировании и правильном исполнении результаты, скорее всего, будут фантастическими. Отчасти благодаря тому, что с качественным алюминиевым софитом легко работать, и он придает привлекательный внешний вид, способный повысить привлекательность любого дома.

Если вы впервые устанавливаете алюминиевый потолок, мы вам поможем. Взгляните на это руководство по установке алюминиевого софита, в котором представлены пошаговые инструкции по установке софита на профессиональном уровне.

Профили потолков

Прежде чем вы сможете приступить к установке алюминиевого потолочного перекрытия в своем доме, важно собрать соответствующие материалы.

Для начала работы над проектом вам потребуются следующие материалы:

• Молоток
• 1-дюймовые алюминиевые накладные гвозди
• Рулетка измерительная
• Настольная пила
• Карандаш для разметки размеров
• Ножницы по металлу
• Алюминиевый потолок

Вы также можете заменить молоток и гвозди на степлер, что может ускорить процесс установки. Прежде чем покупать алюминиевый софит, вы должны понимать, что существует четыре различных типа профилей софита, и выбор правильной комбинации может гарантировать, что ваш дом будет надлежащим образом оборудован для надлежащей вентиляции.

Профили софитов

делятся на следующие четыре категории:

1. Сплошные
2. Центральное вентиляционное отверстие
3. Полностью вентилируемый
4. Скрытая вентиляция

Установка всех сплошных потолочных панелей ограничит возможности вентиляции вашего дома. Популярно чередовать сплошные и вентилируемые софиты, чтобы получить максимальный поток воздуха, хотя некоторые подрядчики также используют вентилируемые софиты только по центру. Другой альтернативой является использование потолочных панелей со скрытыми вентиляционными отверстиями, которые обеспечивают обильный поток воздуха за относительно гладкой поверхностью панели. Все стратегии приемлемы, и это часто сводится к личным предпочтениям, но обязательно ознакомьтесь с местными строительными нормами, чтобы обеспечить правильные расчеты вентиляции.

После того, как вы собрали все материалы, пришло время установить новые алюминиевые потолочные панели! Чтобы правильно выполнить процесс установки, следуйте приведенным ниже инструкциям по установке алюминиевого потолка.

Установка алюминиевых потолочных панелей

1. Измерьте общую длину стен, к которым вы планируете прикрепить софит. Вы должны знать, сколько материала необходимо для завершения процесса установки, прежде чем заказывать материал.

2. Выберите правильный стартер для софита. Стартеры Soffit также называют настенными приемниками. Доступны четыре популярных типа стартеров софита; J-образный, F-образный, реверсивный F-образный и Cove Molding. Различные стартеры обычно используются для определенных сценариев:

• F Канал для нового строительства
• J Швеллер для ремонта
• Молдинг для открытых карнизов и реконструкции

3. Для реконструкции существующей конструкции снимите старую отделку и установите основание, прибитое гвоздями. Если вы строите новую постройку в своем доме, проведите мелом линию сбоку дома на уровне лицевой панели. Поместите стартер софита на нижнюю сторону каркаса софита и закрепите с помощью скоб или гвоздей. Скобы или гвозди должны располагаться с интервалом в 16 дюймов, чтобы избежать зазоров при креплении самих панелей софита.

4. Измерьте ширину карниза в том месте, где требуется софит. Обязательно измерьте полное расстояние между стеной и передней частью бордюра, чтобы определить всю ширину необходимой панели софита.

5. Измерьте, отметьте и отрежьте потолочные панели на ⅛ дюйма короче определенной ширины. Этот немного более короткий разрез позволит учесть любые несоответствия, присутствующие в расстоянии от фасции до стены. При резке софитных панелей рекомендуется использовать электропилу с диском из цветных металлов, чтобы обеспечить ровный срез.

6. Вставьте панели в начальный элемент потолочного перекрытия и прикрепите к нижней части лицевой доски с помощью 1-дюймовых алюминиевых отделочных гвоздей или скоб. Вам также необходимо «зафиксировать» две панели вместе. Закрепите панели в пазах так, чтобы они оставались гладкими и находились на одном уровне с лицевой панелью. Продолжайте вниз по длине карниза.

1. Измерьте и отрежьте длину углового разделителя. Используя ножницы по металлу, вам нужно сделать заострение на одном конце и широкий v-образный вырез на другом. Имейте в виду, что буква «V» должна соответствовать углу дома.

2. Вставьте V-образный конец разделителя под углом в начальное потолочное перекрытие рядом со стеной. Закрепите заостренный конец в углу лицевой панели с помощью скоб или 1-дюймовых алюминиевых накладных гвоздей.

3. Измерьте и отрежьте потолочные панели под углом 45°, чтобы соответствовать длине, необходимой для уголков.

4. Установите треугольные потолочные панели. Убедитесь, что канавки панелей совпадают друг с другом вдоль углового разделителя, что обеспечивает аккуратный и размеренный внешний вид.

Вот оно! Теперь, когда вы успешно установили алюминиевый софит, вы можете перейти к фасции.

Дополнительные советы по установке алюминиевого потолка

Хотя у вас может возникнуть соблазн начать установку потолка с угла и продвигаться слева направо, это не лучший подход. Вместо этого всегда начинайте установку софита с середины длины свеса. Затем продвигайтесь наружу к каждому концу. Эта стратегия установки помогает создать чистый, гладкий внешний вид софита.

При установке бордюра над софитом исходная стратегия немного отличается. Начинайте установку фасции в самом дальнем углу от двора или в самом дальнем углу дома от главного входа.

Швы фасции, как правило, наиболее заметны в начальной, а не в конечной точке, поэтому использование этой техники гарантирует, что швы будут менее заметны вдоль тех частей дома, которые привлекают наибольшее визуальное внимание, таких как вход и фасад дома. .

Помните, что аккуратная установка алюминиевого потолка является ключом к надлежащей защите и первоклассному внешнему виду. Имейте это в виду, когда будете устанавливать новый алюминиевый потолок!

Свяжитесь со специалистами по потолку Rollex сегодня для получения дополнительной информации о процессе установки.

Софиты | UpCodes

// ФРАГМЕНТ КОДА

Жилой код 2021 Колорадо > 7 Настенное покрытие > Софиты R704

Перейти к полной главе кода

Родственные кодовые секции

Раздел R704 Настенное покрытие, софиты

Если расчетное давление ветра составляет 30 фунтов на квадратный фут (1,44 кПа) или менее, софиты должны соответствовать требованиям Раздела R704. 2. Там, где проектный ветер …

Жилищный кодекс штата Колорадо 2021 > 7 Стеновые покрытия > R704 Софиты

10.3.5.1.3 Требования к установке стандартных подвесных, вертикальных и боковых разбрызгивателей, перемычек и потолков

Где потолки используется для установки боковых спринклеров, ширина которых превышает 8 дюймов (200 мм) или выступает от стены, дополнительные спринклеры … Спринклеры для боковых стен > 10.3 Стандартные спринклеры для боковых стенок > 10.3.5 Положение дефлектора от потолка и стен (стандартные спринклеры для боковых стен) > 10.3.5.1 Расстояние ниже потолка и от стен > 10.3.5.1.3 Перемычки и софиты

11.3.5.1.3 Требования к установке вертикальных, наклонных, боковых спринклеров, перемычек и потолков

Где софиты , используемые для установки боковых спринклеров, меньше или равны 8 дюймам (200 мм) в ширина или выступ от стены …

Стандарт по установке спринклерных систем штата Колорадо, 2019 г. > 11 Требования к установке вертикального, наклонного, бокового распылительного спринклера с увеличенным радиусом действия > 11. 3* Спринклеры с боковым распылением с увеличенным радиусом действия > 11.3.5 Положение дефлектора от Потолки и стены (спринклеры с увеличенным радиусом действия) > 11.3.5.1 Расстояние под потолком и от стен, на котором установлены спринклеры > 11.3.5.1.3 Перемычки и софиты

12.1.11.1.5* Требования к установке бытовых спринклеров, потолков и шкафов

Там, где потолки используются для установки боковых спринклеров, спринклеры и потолки должны быть установлены в соответствии с 12.1.11.1.5.1 . ..

Стандарт по установке спринклерных систем штата Колорадо, 2019 г. > 12 Требования к установке бытовых спринклеров > 12.1 Общие положения > 12.1.11 Препятствия для разбрызгивания спринклера (разбрызгиватели на боковых стенах жилых помещений) > 12.1.11.1 Требуемые эксплуатационные характеристики > 12.1.11.1.5 * Софиты и шкафы

8.10.7.1.5* Требования к установке, софиты и шкафы

Там, где софиты используются для установки боковых спринклеров, спринклеры и софиты должны быть установлены в соответствии с 8.
