Как правильно накачать воздух в гидроаккумулятор
Что это такое, гидроаккумулятор, наверное, знают многие. Как правильно накачать воздух в гидроаккумулятор, мало кто знает.
Многие сами следят за этим важным в системе водоснабжения, прибором. Даже называют какие-то параметры настройки работы гидробака. А что нужно знать на самом деле!?
1. Почему аккумулятор
2. Где искать мембрану
3. Что расширяет расширительный бак
4. Как правильно накачать воздух в гидроаккумулятор
Гидроаккумуляторы Почему аккумуляторГидроаккумулятор в водоснабжении частного дома, имеет значение, не менее важное, чем насос или реле давления. Вместе они составляют автоматику системы.
Если емкость бака больше 50 литров, то, как правило, мембрана проходная и имеет сверху ответный выход через металлический штуцер, а значит, на него можно прикрутить все контрольные приборы: реле давления, манометр, реле сухого хода, воздухоудалитель.
Помимо ёмкости и объёма, баки разделяются по расположению. Горизонтальные и вертикальные. Технически, разницы никакой, как будет стоять гидроаккумулятор. Лишь бы места хватало.
Баки, горизонтального исполнения, также удобно вешать на стены, используя ножки бака для крепления. Но помните, чем больше бак, тем крепче должна быть стена и крюки крепления к ней.
Не обходятся без гидробака и насосные станции. Точнее, не существует насосных станций без них. Именно здесь видно, как подобрано соотношение насос-гидроаккумулятор.
Это очень важный аспект в подборе оборудования для скважин на воду и колодцев. Потому, что нельзя, чтобы малый насос надрывался, наполняя большую емкость, преодолевая давления воздуха, сопротивление резиновой мембраны и высоту подъема из недр земли.
И наоборот, большой бак при малой потребности воды, станет хранилищем жидкости с неприятным запахом.
Так, что же это за штука? Гидроаккумулятор. Гидро – это понятно, вода. Аккумулятор – это сбор, сохранение, запас.
Вроде, все ясно.
А нужен ли запас? Если нужен, то сколько? Сколько воздуха качать? Ведь объем баков этих, разный. От 18 литров и до 1000.
И важно ли, какой насос будет качать в него воду. И почему его ещё называют мембранный бак.
Где искать мембрану
Мембрана, в основе всего этого устройства. Ещё её называют диафрагмой. Такой резиновый мешок, напоминающий многим грушу, поэтому, мембрану ещё называют этим фруктом.
В общем, пока не запутались в конец, рассказываю. Мембранный бак может выполнять функции аккумулятора в системе водоснабжения и расширительного бака в системе отопления. В обоих случаях, он служит компенсатором давления и принимает на себя гидроудары.
каждому баку свою мембрану, диафрагму,»грушу»Что расширяет р

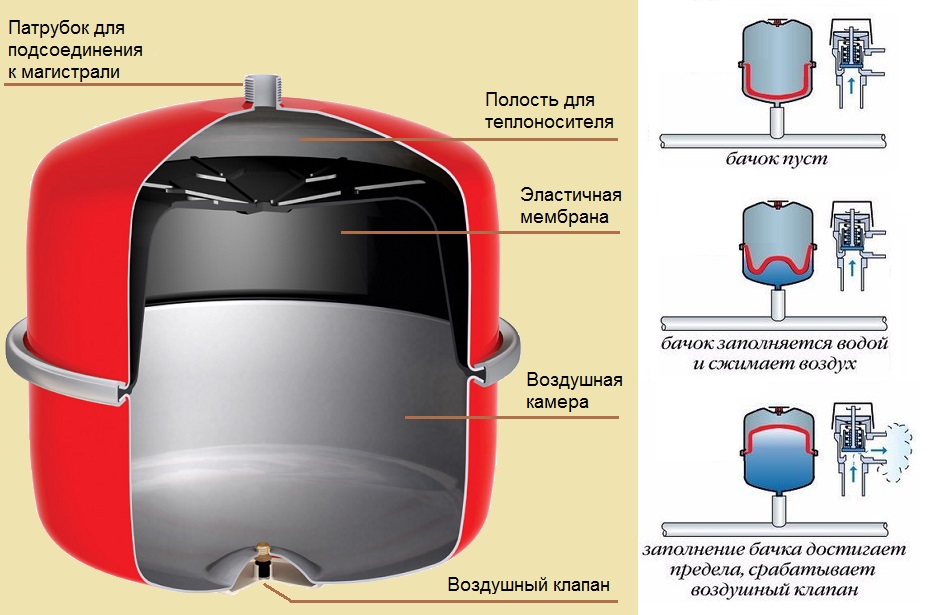

асширительный бакРасширительный бак в системе отопления спасает трубы и радиаторы от разрыва в тот момент, когда котёл нагревает жидкость внутри них и она начинает расширяться.
Бак принимает в себя излишки тосола или воды под давлением, а при их остывании, за счет давления воздуха с обратной стороны мембраны, выталкивает обратно в систему. Так работает бак расширительный.
Расширительный бак принимает на себя излишки жидкости отопления
Как правильно накачать воздух в гидроаккумулятор
Нужно знать, что гидроаккумулятор, объёмом 100 литров, вмещает всего 60-70 литров жидкости, так как остальное место занимают непосредственно мембрана и воздух, закачанный именно для компенсации давления и которого должно быть ровно столько, сколько требуется реле давления для включения насоса.
Если проще говорить, давление воздуха в баке, должно быть 70% от нижнего значения настройки реле. Например: включается у вас насос на 2х атмосферах. Это и есть нижнее давление.
Значит, 2 х 0,7=1,4. вот такое давление воздуха должно быть в баке.
Еще, баки отличаются цветом. Так повелось, что для отопления они, красные, а для воды, синие.
Еще встречались серые. Они тоже применяются в отоплении, как расширительные. Но их мало.
Давление воздуха в гидроаккумуляторе, нужно проверять только в пустом баке, без воды. Иначе, Вы получите не объективный результат, что приведёт к сбою в настройках системы.
Найдите черную крышку на баке. Открутите её. Под ней есть ниппель, как на колесе автомобиля. Подсоедините к нему манометр, что бы измерить давление или сразу компрессор, что бы накачать воздух.
Хотя бы раз в полгода проверяйте наличие воздуха в баке!!!
Про производителей гидроаккумуляторов, расскажу в рамках другой статьи.
И не забудьте БЕСПЛАТНО скачать мою книгу «5 секретов скважины на воду»
Насколько публикация полезна?
Нажмите на звезду, чтобы оценить!
Средняя оценка 3.5 / 5. Количество оценок: 11
Оценок пока нет. Поставьте оценку первым.
Как правильно накачать воздух в гидроаккумулятор насосной станции
Все владельцы поверхностных насосных станций с гидроаккумулятором рано или поздно сталкиваются с проблемой, когда воздух выходит из ресивера и станция начинает работать неправильно.
Обычно сигналом о такой поломке служит прерывистая работа станции, с частым включением и выключением насоса.
На рисунке ниже можно посмотреть, как устроен гидроаккумулятор. Если за мембраной выйдет весь воздух, то давление воды растянет мембрану, заполнив водой всё внутреннее пространство. Из-за этого реле не будет нормально работать, поэтому нам необходимо снова закачать воздух!
Но некоторые типа мастера даже эту простейшую процедуру выполняют неправильно: я даже как-то наблюдал за такими, и это было забавно! На примере недавней работы я покажу, как сделать это правильно. И никаких мастеров вызывать не придётся!
Шаг первый
Если доступ к насосной станции свободный, то обслужить её можно и на месте, а если станция находится, например, как в моём случае, в узком колодце, то придётся её достать! Для этого необходимо открутить две гайки разъёмных соединений — на входе и выходе.
Достаём станцию, позади ресивера находится пластиковая заглушка, которая защищает воздушный клапан (золотник) от загрязнений.
Откручиваем его против часовой стрелки. Для начала нужно проверить, не порвалась ли мембрана: для это каким-нибудь тонким штырьком необходимо надавить на клапан. Если же из него польётся вода, значит, мембрана повреждена, и её придётся менять, но об этом в другой раз!
Шаг третий
Если станция обслуживается на месте, то необходимо обеспечить расход воды. Для этого открываем любой кран — главное, чтобы вы его видели. Ну или делать это нужно ещё с одним человеком. Если вы станцию достали, то поставьте её возле слива воды, во дворе или ванне.
Теперь берём обычный насос — если есть компрессор, то вообще хорошо. Подсоединяем его к клапану на станции и начинаем качать, при этом из выхода станции или крана начнёт течь вода. Качаем до тех пор, пока вода не закончится.
Шаг четвёртый
Если у вас есть манометр, то продолжайте качать до отметки 1,2-1,5 Атм. Если манометра нет, то при использовании обычного насоса сделайте ещё 20 качков, затем отсоедините шланг и закрутите заглушку.
Шаг пятый
Закройте кран или установите станцию на место. В том случае, если вы доставали станцию, подсоедините гайку к входу и затяните её, оставив незатянутой гайку выхода. Если станция обслуживалась на месте, то нужно открутить гайку на выходе.
Теперь заливаем воду в насос, через выход, до того момента, пока не заполним его полностью. Закручиваем гайку и теперь можно включать станцию.
Заключение
После проделывания всех манипуляций, представленных выше, станция начнёт работать в нормальном режиме. Как видите, ничего сложного в этом нет, сделать это сможет практически каждый взрослый человек!
Автор публикации
Как заряжать аккумуляторы азотом
Майк Карни
Сухой азот используется для предварительной зарядки аккумуляторов по нескольким причинам:
1. Это инертный газ. Это означает, что он не будет реагировать на внешние условия, такие как тепло, сжатие или повышение давления. Он также не реагирует легко с другими химическими веществами.
2. Хотя можно использовать любой инертный газ, азот является самым дешевым, поскольку он наиболее доступен. 78% земной атмосферы состоит из азота, 21% кислорода, 1% аргона и других газов.
3. Никогда не используйте кислород или сжатый воздух для предварительной зарядки аккумулятора! Когда кислород сжимается, он нагревается и может вызвать пожар или взрыв при смешивании с гидравлическим маслом.
Аккумуляторы разных производителей и моделей требуют разных измерительных/зарядных узлов. Прежде чем начать, убедитесь, что тип аккумулятора соответствует зарядному устройству и что они предназначены для совместной работы.
Процедура предварительной зарядки
1. Установите конец шланга узла измерения/зарядки на баллон с азотом.
2. Убедитесь, что газовый патрон полностью выдвинут из измерительного узла.
3. Убедитесь, что выпускной клапан закрыт.
4. После проверки шагов №2 и №3 начните установку газового патрона на газовый клапан.
5. Вворачивайте газовый патрон до тех пор, пока на манометре не отобразится давление. Не закручивайте газовый патрон полностью, так как это повредит газовый клапан.
7. Перекройте вентиль баллона с азотом.
8. Оставьте предварительную зарядку на 10–15 минут. Если по истечении этого времени предварительная заправка слишком высока, медленно открывайте выпускной клапан, пока не будет достигнуто желаемое давление. Затем закройте выпускной клапан.
9. ЗАПРЕЩАЕТСЯ снижать давление предварительной заправки, нажимая на сердечник газового клапана посторонним предметом (например, отверткой), так как это может повредить седло клапана. Как только желаемое давление будет достигнуто, полностью вывинтите газовый патрон.
10. Откройте выпускной клапан, чтобы сбросить давление в узле.
Аккумуляторы следует заряжать медленно, как указано в шаге №6.
Это особенно важно при заполнении аккумуляторов баллонного типа. Ниже приведена последовательность событий, описывающая общий сбой, который происходит, когда аккумулятор баллонного типа заряжается слишком быстро:
• Азот будет перемещаться быстро и ударяться о самый дальний конец баллона, растягивая баллон в продольном направлении на всю длину баллона. оболочка.
• Тем временем остальная часть мочевого пузыря расширяется в диаметре и заполняет остальную часть оболочки.
• Когда нижняя часть баллона достигает тарельчатого клапана, она огибает тарельчатый клапан, пытаясь выдавиться из порта целым и невредимым.
• К настоящему времени остальная часть мочевого пузыря также давит на тарельчатый клапан, что приводит к защемлению части мочевого пузыря, которая пытается выдавиться.
• После пережатия азот в мочевом пузыре быстро высвобождается, что приводит либо к взрыву звезды, либо к разрезу в форме буквы «С» на 3/4 окружности на дне мочевого пузыря.
Для получения дополнительной информации или для получения помощи с применением аккумулятора, свяжитесь с сертифицированными специалистами по энергетике с качеством Hydraulics & Pneumatics, Inc.
аккумулятор?
Мэри Гэннон
Джош Косфорд, ответственный редактор
Когда гидравлика высокого давления выходит из строя, результатом часто является хныканье, когда уплотнение выходит из строя, и давление падает до бесполезного уровня. Вред окружающей среде и зрителям часто незначителен или отсутствует, поэтому гидравлические системы высокого давления так популярны.
Комплект для зарядки аккумуляторов Freudenberg Однако при выходе из строя пневматических систем высокого давления не хочется находиться в том же квартале, не говоря уже о машине. Гидропневматический аккумулятор, заряженный до 3000 фунтов на квадратный дюйм, представляет собой трубку с азотом, наполненную воздухом, объем которого более чем в 200 раз превышает объем окружающей атмосферы. Эти 3000 фунтов на квадратный дюйм очень хотят снова стать 14,7 фунтов на квадратный дюйм, и, когда представится возможность, рассеют свою энергию как можно быстрее, чтобы уравнять.
Безопасность гидроаккумулятора — урок столь же важный, как и концепции впрыска жидкости или загрузки. Любая возможность обращения с аккумулятором — это также возможность опрокинуть, уронить или сломать его, и чаще всего это происходит во время операции предварительной зарядки. Аккумуляторы представляют собой сосуды под давлением, и поэтому необходимо уважать их способность возвращаться к атмосферному давлению.
Само собой разумеется, что для зарядки аккумуляторов следует использовать только одобренные газы, такие как азот. К счастью, кислородный баллон вашего резака даже не подключается к водопроводу зарядного устройства. Баллоны с азотом следует хранить в вертикальном положении и привязывать цепями или ремнями к тележке или стене, что снижает вероятность случайного опрокидывания.
Когда баллоны с азотом не используются, лучше всего оставлять их с закрытыми клапанами, отсоединенными фитингами и закрытыми защитными колпачками. Если оставить заправочный шланг присоединенным к баку, это приведет к пустой трате газа, особенно если клапан не полностью герметичен, поэтому не забудьте затянуть клапан после снятия шланга.
Привычка менять защитный колпачок между использованиями — это возможность еще раз проверить герметичность клапана.
Перед установкой зарядного комплекта отложите защитный колпачок в сторону, чтобы убедиться, что он не упадет и не повредится, что предотвратит последующую установку обратно на резервуар. Важно установить азотный фитинг заправочного комплекта в отверстие бака до ослабления клапана бака. После того, как фитинг затянут гаечным ключом, воспользуйтесь возможностью, чтобы перепроверить все остальные шланговые соединения, фитинги и клапаны на зарядном узле. Большинство из них имеют выпускные клапаны, которые также должны быть затянуты перед заправкой.
Последним соединением будет газовая пробка с клапаном аккумулятора, который сам по себе должен быть герметичным, но не слишком. После того, как все линии и фитинги закреплены, откройте газовый клапан, если он имеется. Если предварительная зарядка все еще существует в аккумуляторе, показания давления будут отображаться на манометре зарядной головки.
Теперь вы можете медленно открыть клапан азота, и пока давление в баке выше, чем давление в аккумуляторе, предварительная заправка будет увеличиваться. Когда заданное давление будет достигнуто, закройте дроссельные клапаны азота и газа.
Обратите внимание, что манометрическое давление часто выше, когда клапан баллона с азотом открыт. Чтобы подтвердить точность предварительной зарядки, снова откройте газовую заслонку, чтобы отобразить давление предварительной зарядки, которое может быть ниже первоначально наблюдаемого. Выполните предыдущую процедуру, чтобы заполнить аккумулятор немного выше, чтобы учесть гистерезис, и имейте в виду, что простое измерение давления предварительной зарядки в небольших аккумуляторах снизит давление предварительной зарядки.
После настройки и подтверждения предварительной зарядки еще раз проверьте, закрыты ли все клапаны, а затем снимите аккумулятор с зарядного шланга. Теперь вы можете снять заправочный шланг с бака и еще раз убедиться, что клапан закрыт, прежде чем надевать защитный колпачок.
