Как правильно накачать воздух в гидроаккумулятор насосной станции
Все владельцы поверхностных насосных станций с гидроаккумулятором рано или поздно сталкиваются с проблемой, когда воздух выходит из ресивера и станция начинает работать неправильно. Обычно сигналом о такой поломке служит прерывистая работа станции, с частым включением и выключением насоса.
На рисунке ниже можно посмотреть, как устроен гидроаккумулятор. Если за мембраной выйдет весь воздух, то давление воды растянет мембрану, заполнив водой всё внутреннее пространство. Из-за этого реле не будет нормально работать, поэтому нам необходимо снова закачать воздух!
Но некоторые типа мастера даже эту простейшую процедуру выполняют неправильно: я даже как-то наблюдал за такими, и это было забавно! На примере недавней работы я покажу, как сделать это правильно. И никаких мастеров вызывать не придётся!
Шаг первый
Если доступ к насосной станции свободный, то обслужить её можно и на месте, а если станция находится, например, как в моём случае, в узком колодце, то придётся её достать! Для этого необходимо открутить две гайки разъёмных соединений — на входе и выходе.

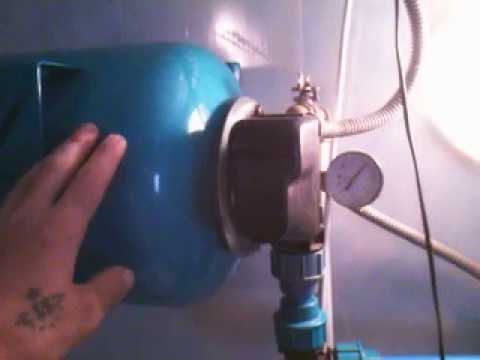

Достаём станцию, позади ресивера находится пластиковая заглушка, которая защищает воздушный клапан (золотник) от загрязнений.
Откручиваем его против часовой стрелки. Для начала нужно проверить, не порвалась ли мембрана: для это каким-нибудь тонким штырьком необходимо надавить на клапан. Если же из него польётся вода, значит, мембрана повреждена, и её придётся менять, но об этом в другой раз!
Шаг третий
Если станция обслуживается на месте, то необходимо обеспечить расход воды. Для этого открываем любой кран — главное, чтобы вы его видели. Ну или делать это нужно ещё с одним человеком. Если вы станцию достали, то поставьте её возле слива воды, во дворе или ванне.
Теперь берём обычный насос — если есть компрессор, то вообще хорошо. Подсоединяем его к клапану на станции и начинаем качать, при этом из выхода станции или крана начнёт течь вода. Качаем до тех пор, пока вода не закончится.
Шаг четвёртый

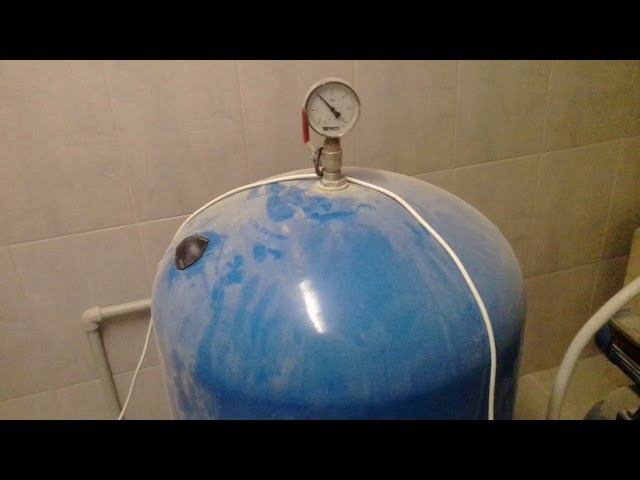

Если у вас есть манометр, то продолжайте качать до отметки 1,2-1,5 Атм.
Если манометра нет, то при использовании обычного насоса сделайте ещё 20 качков, затем отсоедините шланг и закрутите заглушку.
Шаг пятый
Закройте кран или установите станцию на место. В том случае, если вы доставали станцию, подсоедините гайку к входу и затяните её, оставив незатянутой гайку выхода. Если станция обслуживалась на месте, то нужно открутить гайку на выходе.
Теперь заливаем воду в насос, через выход, до того момента, пока не заполним его полностью. Закручиваем гайку и теперь можно включать станцию.
Заключение
После проделывания всех манипуляций, представленных выше, станция начнёт работать в нормальном режиме. Как видите, ничего сложного в этом нет, сделать это сможет практически каждый взрослый человек!
Автор публикации
Важная деталь системы водоснабжения: гидроаккумулятор
Специфическая емкость – гидроаккумулятор для систем водоснабжения, мембранный бак или гидробак стабилизирует давление в автономной, индивидуальной системе водоснабжения.
Без создаваемого им необходимого давления не включится стиральная машина, гидромассажер и другие приборы.
Специфическая емкость – гидроаккумулятор для систем водоснабжения, мембранный бак или гидробак стабилизирует давление в автономной, индивидуальной системе водоснабжения. Без создаваемого им необходимого давления не включится стиральная машина, гидромассажер и другие приборы.
Для чего применяют гидроаккумулятор?
- Для накопления и хранения определенного объема воды. Этим запасом можно пользоваться даже при временном отсутствии подачи электрического тока.
- Регуляции давления. Избавления от перепадов напора, перепадов температур воды при включении нескольких кранов в доме.
- Гашения гидроударов в системе. Например, гидроударов, неизбежно возникающих при включении насоса.
- Облегчения работы насоса. Он включается реже, только в моменты, когда запас воды в мембранном баке иссякает, поэтому служит дольше.
- «Сглаживания» пиковых моментов в потреблении воды.
Важно! Цвет гидроаккумулятора подсказывает его назначение. Синие версии используются в водоснабжении, красные (экспанзоматы, расширительные баки) в отопительных системах. В синих версиях установлена только пищевая резина, в красных техническая.
Снаружи он выглядит как металлический бак. В отличие от обычных простых баков внутри него располагается мембрана. Она разделяет его на емкости для воды и газа (азота, воздуха). Вода накачивается в резиновую мембранную камеру, баллон, грушу. Окруженная воздухом, она не соприкасается со стенками, сделанными из металла. Воздушная камера оснащена пневмоклапаном. Патрубок, через который попадает в мембрану вода, в разных моделях располагается снизу или сверху. На противоположной стороне располагается вход воздуха.
Важно! Диаметр напорного патрубка должен максимально совпадать с диаметром соединительного трубопровода. Это нужно, чтобы избежать гидравлических потерь.
Как работает гидробак?
Вода под давлением подается насосом в мембрану.
Реле гидроакумулятора необходимо чтобы вовремя остановить ее подачу. Включение кранов в доме, отбавление воды из емкости уменьшает давление в баке. При этом снова включается насос и добавляет недостающую порцию воды. Эффективность крупных гидробаков больше, чем у мелких.
Воздух, выделяющийся из воды, постепенно накапливается в мембране, снижая эффективность ее работы. В качестве профилактической меры применяют его стравливание. Мембраны, рассчитанные на хранение более чем 100 литров, оснащают специальным клапаном для стравливания, выделяющегося из воды воздуха. Для гидробаков меньшего размера придется предусмотреть стравливающее устройство при монтаже трубопровода. В противном случае придется избавляться от накопившегося воздуха при помощи полного слива всей воды.
Разновидности мембранных баков
- Для стравливания воздуха наиболее удобен гидроаккумулятор вертикальный. Накапливающийся в его верхней части воздух легко удалить посредством расположенного вверху клапана.
- Системы удаления воздуха из горизонтальной разновидности устроены несколько сложнее.
Что важно для установки гидроаккумуляторов?
При установке громоздкого бака необходимо учитывать его внушительный вес. Помещение, в котором он будет установлен, непременно должно быть теплым. Вода в гидробаке не должна замерзать. Важно продумать экстренный слив всей воды из бака. У нас можно выбрать и приобрести бак гидроаккумулятор любой емкости и модели.
Как использовать гидроаккумуляторы
Все эластомеры слабо проницаемы для газов, поэтому мембраны баллонов и диафрагм со временем теряют некоторое давление газа из азота в гидравлическую жидкость. Эта утечка будет зависеть от применения, температуры и используемой резины, но инженеры по техническому обслуживанию должны регулярно проверять давление газа, и, вероятно, потребуется перезарядка каждые 3–6 месяцев. Обратите внимание, что проницаемость и повреждение мембраны могут значительно увеличиться при температуре выше 60°C.
Поршневые аккумуляторы не имеют резиновой камеры, поэтому менее вероятно, что они потребуют регулярной подзарядки, но динамические движения уплотнения и риск загрязнения уплотнения означают, что возможна некоторая потеря давления.
Как перезарядить аккумулятор
Предварительное давление для накопителей энергии может составлять 90% от максимального рабочего давления, но всегда сверяйтесь с соответствующими чертежами и/или инструкциями по техническому обслуживанию.
Фактическое давление газа будет меняться в зависимости от изменения температуры, поэтому, если вы перезаряжаете аккумулятор при особенно высоких или низких температурах окружающей среды или имеете особенно важное применение, перед началом работы стоит использовать соответствующую диаграмму зависимости давления от температуры. Это преобразование даст вам правильное давление предварительной зарядки для температуры окружающей среды в этот конкретный день.
1. Ознакомьтесь с инструкциями производителя по зарядке для вашего оборудования и приложений, поскольку они могут отличаться от этой общей процедуры.
2. Проверьте записи о техническом обслуживании, чтобы узнать, когда производилась последняя перезарядка, чтобы убедиться в отсутствии признаков увеличения утечки или других потенциальных отказов.
3. Убедитесь, что компоненты зарядного комплекта находятся в хорошем состоянии, а дата изготовления шланга соответствует ожидаемому сроку службы. Кроме того, убедитесь, что датчики находятся в пределах периода их калибровки.
4. Убедитесь, что источник питания системы отключен, изолирован и маркирован. Перед началом любых работ изолируйте и вентилируйте аккумуляторный блок.
5. Снимите пылезащитный колпачок клапана зарядки аккумулятора.
6. Убедитесь, что шпиндель зарядно-проверочного блока полностью выдвинут, а затем прикрепите его к заправочному клапану. Шпиндель, вероятно, управляется шестигранным ключом.
7. Закройте клапан сброса давления в зарядном блоке.
8. Установите соединительный шланг между баллоном с азотом и зарядным блоком аккумулятора.
9. При закрытых редукционных клапанах очень медленно откройте запорный клапан баллона с азотом и наблюдайте за внутренним давлением по манометру.
10. Очень медленно закручивайте шпиндель блока зарядки аккумулятора до тех пор, пока манометр не покажет давление внутри аккумулятора. Не завинчивайте шпиндельный клапан до упора.
11. Убедитесь, что давление в баллоне с азотом выше, чем в аккумуляторе, и достаточно для зарядки аккумулятора до соответствующего давления предварительной зарядки.
12. Очень медленно откройте редукционный клапан и наблюдайте за повышением давления на манометре блока зарядки аккумулятора.
13. Закройте изолятор баллона с азотом, когда в аккумуляторе будет достигнуто правильное давление.
14. Дать стабилизироваться давлению внутри аккумулятора в течение нескольких минут и осторожно стравить его через выпускной клапан или повторить процедуру зарядки по мере необходимости.
15. Освободите шпиндельные клапаны и медленно отвинтите клапан сброса давления, чтобы сбросить давление внутри зарядного блока и узла шланга.
16. Установите на место пылезащитный колпачок, очистите и поместите комплект для зарядки в герметичный контейнер.
17. Заполните протокол технического обслуживания для
Будьте очень осторожны , повышайте давление только очень медленно при зарядке аккумуляторов. Если позволить азоту быстро расширяться, его температура снизится, что может сделать мембрану мочевого пузыря хрупкой, что приведет к преждевременному выходу из строя. Мочевой пузырь также может застрять под тарелкой.
Температура хранения также может повлиять на срок службы камеры, независимо от того, установлена она или заменена. Запасные баллоны следует хранить вдали от ультрафиолетового излучения, при этом некоторые производители указывают срок хранения не более одного года.
