Монтаж Колодца из Бетонных Колец Своими Руками: Инструкция

Колодец из бетонных колец – своеобразный сплав древних традиций и современных технологий

Любой мало-мальски образованный человек неоднократно слышал русскую народную поговорку «вода камень точит» и досконально знает ее значение и содержание. Опираясь исключительно на кладезь народной мудрости можно сделать вывод, что бетон – как искусственный камень для строительства колодца дело безнадежное, и неумолимая вода рано или поздно сделает свое черное дело и разрушит его.

И, в общем, колодец своими руками из бетонных колец — дело неблагодарное. Ответить на этот вопрос можно бессмертной фразой легендарного товарища Саахова из гайдаевской «Кавказской пленницы»: — «А вот торопиться не надо». Давайте не будем торопиться, и сделаем обоснованные и объективные выводы в конце этой статьи.

Содержание статьи

• Краткий ликбез: колодец и его устройство
  • Основные элементы: просто, как и все гениальное
• Строим колодец сами: этапы большого пути
  • Разведка и опрос местного населения
  • И в забой отправился парень молодой: проходка ствола
  • Готовим кольца, но не обручальные
  • Монтаж, как много в этом слове
• На-гора! или работы на поверхности
• Заключение

Краткий ликбез: колодец и его устройство

Колодец это углубление в грунте достаточное для выхода на водоносный горизонт и приемлемого  диаметра для его обустройства и обслуживания, предназначенное для аккумулирования воды с целью организации водоснабжения питьевой или технической водой.

Принципиальная схема классического колодца, собранная на бетонных кольцах диаметром 1100 мм

Очень часто, организовать водоснабжение из открытых источников, таких как реки, озера, ручьи и родники не представлялось возможным по объективным причинам, например, достаточная удаленность от населенного пункта, либо неудовлетворительное качество воды.

В таком случае вопрос устойчивого всесезонного водоснабжения, водой приемлемого качества решался путем обустройства колодца. На раннем этапе колодец нес функцию общественного элемента и обеспечивал водой общину людей, поскольку его сооружение и обустройство достаточно затратный во всех отношениях процесс.

Позднее по мере роста производительных сил и совершенствования технологий колодцы стали появляться и в индивидуальном усадебном или дворовом исполнении.

Старинные капитальные колодцы так же выполнялись из камня, за исключением разве что Русского Севера, где основным строительным и отделочным материалом выступало дерево

Основные элементы: просто, как и все гениальное

Классический колодец состоит из:

• Ствола – прямоугольного, квадратного или круглого сечения простирающегося от поверхности земли до тупиковой отметки. Имеет самую разнообразную глубину, от 2,5 метров, на низинных влажных участках с близко расположенными грунтовыми водами, так называемой верховодкой, до 60 метров и более. Такие колодцы выходят на уровень уже артезианских вод. Классическим примером таких сооружений могут служить знаменитые арканзасские колодцы, обеспечивавшие питьевой водой лошадей почтовых экипажей в США в эпоху массового освоения Среднего Запада.

В нынешней Америке очень живучи легенды о несметных индейских богатствах надежно спрятанных в глубоких колодцах по всем Великим Равнинам

В свою очередь ствол имеет:

1. Оголовье или устье, участок от поверхности земли на глубину примерно 1 метр и до 1 метра в сторону от границы ствола. На этом участке выполняются работы по укреплению и гидроизоляции места сопряжения, с целью предотвращения проседания ляды и протечки загрязненных поверхностных вод в ствол.
2. Подошву, приямок или зумпф, самую нижнюю точку в стволе колодца, несколько ниже уровня основного водоносного горизонта, основной функцией которого становиться отсечка крупных механических элементов и минеральной взвеси, попадающих в ствол и далее в водосборник. Очень часто такой участок накрывают решетчатой пластиной, и приямок выполняет функции своеобразного фильтра-отстойника.
3. Водосборник, участок столба воды, который обеспечивается дебетом колодца, или иными словами постоянным притоком водоносного горизонта. Рабочая высота этого участка непостоянна и может иметь существенные колебания, прежде всего сезонного характера.

• Ляды, закрытой конструкции в виде небольшого домика над устьем ствола,
  в котором размещался подъемный ворот с бадьей или ведром и, который отсекал открытое устье от элементарного загрязнения с поверхности, атмосферных осадков и защищал от промерзания в холодное время года.

Строим колодец сами: этапы большого пути

Если вы определились в необходимости обустройства на своем участке колодца, прежде чем приступать непосредственно к его закладке, необходимо проделать ряд принципиально важных действий, выражаясь военным языком произвести разведку на местности.

Разведка и опрос местного населения

Искусство поиска водяной жилы с помощью рогатки из виноградной лозы хорошо известно с давних времен

На этом этапе вам на некоторое время придется стать участковым инспектором Анискиным и провести ряд неотложных оперативных мероприятий:

• Тщательно опросить местных жителей на предмет наличия воды и ее качества в непосредственной близости от вашего участка.
• Посетить местное отделение геологоразведочной службы и ознакомиться с геологическими картами на предмет глубины залегания, обильности и качества местных вод, применительно опять же к вашему участку.
• Самостоятельно осмотреть участок на предмет наличия на нем растений, сигнализирующих о близком расположении грунтовых вод. Такими являются ива остролистная, ольха черная, лопух большой, подорожник обыкновенный и другие.
• Локализовать удачное место для закладки колодца можно так же, если систематически в летнее время года закладывать на участке чугунную сковородку вверх дном на ночь. Обильный конденсат внутри рано утром может служить позитивным сигналом.
• Для дополнительных изысканий можно обратиться к специалистам лозоходцам или рамочникам, безусловно имеющим положительную репутацию.

Ива – проверенная веками надежная соседка подземного источника воды

И в забой отправился парень молодой: проходка ствола

Труд землекопа может быть исключительно ручным

На этом этапе вам придется познать все прелести нелегкого труда ударника-стахановца отечественного шахтостроя.

И практически полностью механизированным

Сам процесс состоит из нескольких этапов:

• Разметка устья. Не забывайте, что устье должно иметь в диаметре +50% от сечения основного тела ствола. Этот объем на этапе отделочных работ будет заполнен глиной для гидроизоляции и покрыт железобетонной стяжкой.
• Подготовка площадки под перевалку выдаваемого грунта. Учитывайте обязательный коэффициент разрыхления, для глины он составляет 1,5. То есть при выемке целика объемом 20 куб.м. на площадке перевалки под погрузку и вывозку у вас окажется 30 куб.м. не располагайте площадку отсыпки непосредственно у ствола будущего колодца. Дабы минимизировать давление вынутого грунта на стенки располагайте его на удалении минимум 5-7 метров от зоны работ.
• Позаботьтесь об обеспечении вентиляции и водоотлива по мере углубления работ. Особенно это актуально на глубинах ниже горизонта максимального залегания верховодки, а это 12-15 метров. Локальное проветривание можно обеспечить осевым быстроходным вентилятором с диаметром рабочего колеса порядка 400 мм, а водоотлив дренажным насосом небольшой производительности.
• Обеспечение инструментом выглядит следующим образом. Для разрыхления грунта необходима штыковая лопата, короткая мотыга, секач, представляющий собой широкий топор, вертикально насаженный на длинную рукоять. Для выемки камня нужны пара ломов достаточной длины, для работы перехватом. Для погрузки необходима совковая лопата с прямой и конусной кромкой, черпак. В качестве универсального инструмента лопата американского типа.
• Подъем и перевалка грунта. Для облегчения подъема необходимо обустройство простого или сдвоенного блока на металлической или деревянной раме. Применение такой системы упрощает и облегчает подъем, по сравнению с ручным подъемом напрямую. Постоянно отслеживайте целостность веревки и надежность крепления подъемного сосуда с целью исключения его аварийного падения в забой ствола.
• Проведение маркшейдерских работ связанных с постоянным контролем качества вертикальной оси и диаметра. Эти требования можно обеспечить применением отвеса и шаблона диаметра, которыми можно проводить постоянные промеры качества производимых работ.

Готовим кольца, но не обручальные

Поскольку обсадка тела ствола будущего колодца в нашем случае будет производиться с помощью бетонных колец их подбором стоит озаботиться заранее.

При достаточно широком ассортименте на рынке бетонных колец, отыскать во всех отношениях кондиционное изделие совсем непросто

Важно! В последнее время на рынке появились пластиковые кольца для обсадки стенок колодцев. Поскольку опыта долговременной эксплуатации таких изделий в стране нет, то говорить о таких материалах как о полноценной альтернативе традиционным пока видится преждевременным.

Изготовление колец колодцев из бетона является если не сложной, то в любом случае весьма ответственной процедурой. Поэтому отнеситесь к выбору производителя и качеству продукции очень серьезно.

1. Основной, а точнее общепринятый диаметр бетонного кольца такого типа составляет 900 мм. Именно такой диаметр обуславливает нормальную эксплуатацию, а впоследствии ремонт колодца из бетонных колец. Кроме этого стоимость такого изделия отвечает оптимальному соотношению по такому немаловажному критерию, как цена.
2. Стоит обратить внимание на качество проливки тела кольца, наличию замковых элементов, плотности посадки, диаметру монтажных петель и прочего.
3. Нелишним будет убедиться в положительной репутации производителя колец, основанной на системном качестве изделий и разумной ценовой политике.

Монтаж манипулятором на порядок упрощает работу во всех отношениях

4. Просчитайте возможности транспортировки и разгрузки изделий по наиболее приемлемой цене, а такую может обеспечить бортовой автомобиль, достаточной грузоподъемности, оснащенный краново-манипуляторной установкой. Кроме всего прочего, если такая КМУ помимо гидравлического привода стрелы оснащена лебедкой, то помимо разгрузки вы можете организовать монтаж обсадных колец прямо с борта.

Хотя и ручной труд процветает буйным цветом на просторах страны

Монтаж, как много в этом слове

Собственно монтаж обсадных элементов, когда на кону стоит колодец из бетонных колец своими руками может производиться по двум технологиям. Это прямая обсадка и обсадка с подрывкой. Остановимся на них подробнее.

Прямая обсадка производится по готовому стволу, начиная снизу-вверх. В таком варианте можно сильно облегчить и удешевить  монтаж колодца из железобетонных колец применением манипуляторной установки и объединить доставку, разгрузку и установку в одну целостную операцию.

Однако такая технология возможна, если колодец пройден по устойчивым породам, которые не требуют крепления, или можно обойтись простой поддерживающей крепью времянкой.

При монтаже по схеме снизу-вверх необходимо надежно и без перекосов посадить на подошву коренное кольцо, поскольку оно обеспечивает надежность и соосность всего набора ствола

В случае если проходка ведется по неустойчивым, песчаным грунтам, склонным к осыпанию, плывунам то обсадка стенок ствола возможна только методом обсадки с подрывкой. В чем он заключается?

По мере продвижения забоя, одновременно опускаются, или как говорят специалисты, на него надвигаются кольца.

Вынимаемая из-под кромки кольца порода, обуславливает его самостоятельное продвижение сверху вниз вслед за забоем под собственным весом на первоначальном этапе, и под весом других колец на последующих этапах работ.

В этом случае для удобства и безопасности работ необходима рама с блоком, которая обеспечит поступательное и правильное движение кольца на посадку на предыдущее.

Применение стационарных блочных конструкций намного упрощает проведение монтажа и увеличивает безопасность работ

Словечко от Бывалого. При монтаже колец с подрывкой необходимы кольца с замком. Поскольку боковые породы неустойчивы, замыкание колец позволит предупредить смещение и провороты колец, и сохранит целостность и соосность конструкции, и колодец из железобетонных колец будет   служить верой и правдой не один год.   Если замковый элемент отсутствует, то эффект замыкания можно обеспечить свариванием монтажных петель и дополнительных закладных пластин электродуговой сваркой. Нелишне будет напомнить об обеспечении локальной вентиляции и иных правил техники безопасности при проведении огневых работ на глубине.

Когда вы проводите строительство колодца из бетонных колец, написанная потом и кровью своеобразная народная инструкция категорически рекомендует разделывать швы в месте смыкания колец между собой.

Способов несколько:

• Это глиняный замок для колодца из бетонных колец. Он обеспечивается закладкой глиняного раствора из обогащенной жирной качественной глины по всему периметру сопряжения.
• Закладка полимерной или резиновой прокладки по диаметру кольца.
• Использование специального гидроизоляционного герметика.

Важно! Используя полимерные, резиновые ленты, герметик для колодца из бетонных колец обязательно убедитесь в их химической инертности и безопасности при контакте с водой.

На-гора! или работы на поверхности

После того как вопрос,  как выкопать колодец из бетонных колец несколько прояснился, стоит задаться вопросом, как утеплить колодец из бетонных колец.

Основную функцию утепления и защиты ствола от промерзания выполняет ляда. Однако прежде чем приступить к ее возведению следует провести реализацию такого элемента как бетонная отмостка вокруг колодца.

Окантовка бетоном шейки ствола колодца должна производиться примерно с 50% перекрытием от его сечения, как на представленном фото

Как уже говорилось выше отмостка скрепляет устье ствола и служит фундаментной основой для будущей ляды. Однако прежде чем обустраивать отмостку, как уже говорилось выше, стенки вокруг устья ствола необходимо засыпать чистой глиной и тщательно усадить ее, хорошенько, в несколько заходов утрамбовав.

Проведенная таким образом бетонная подготовка под колодец позволит получить надежное основание с хорошим гидрозамком вокруг места смыкания поверхностного сооружения и подземной части, и получить комфортную рабочую зону вокруг колодца.

Поперечный разрез с указанием основных конструктивных элементов

Бетонная плита выливается по классической технологии с армированием металлическими элементами тела плиты.

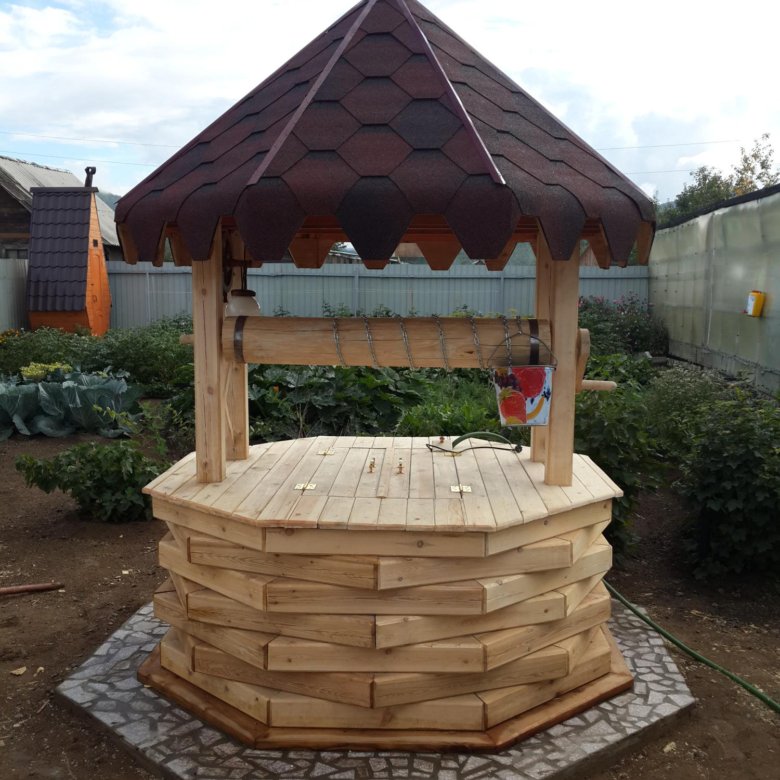

Ляда возводится из дерева, кирпича, дикого и искусственного камня. Вариантов конструктивного решения множество и их реализация напрямую зависит от ряда конкретных объективных причин, в том числе и финансовых возможностей.

Внутри нее размещается либо ручной ворот для подъема воды, либо насосная станция. При проведении водяной магистрали с подачей насосом необходимо предусмотреть либо возможность сброса воды из системы, либо обеспечить мероприятия против замерзания насоса и коммуникаций в холодное время года.

Как показывает долговременная практика сделать самому бетонный колодец еще полдела, необходимо обеспечить ремонт бетонного колодца.

Ремонт колодцев такого типа может быть текущим и капитальным. Текущий ремонт устраняет все мелкие недостатки, возникающие в процессе его эксплуатации, включая периодическую дезинфекцию шахты колодца хлорной известью и специальными реагентами.

Перед проведением дезинфекции желательно сделать контрольную пробу на малом объеме

Капитальный ремонт более масштабен и он необходим, когда:

1. Радикально поднялся уровень водяного столба в результате намыва песка в нижней части ствола.
2. Смещение и отрыв колец с разрушением глиняных замков и швов.
3. Снижение уровня воды и ухудшение ее качества, вследствие заиливания водосборника.
4. Прорыв глиняной подушки в месте обустройства гидроизоляции в шейке ствола.

Часть таких работ приходиться выполнять вручную, с максимально возможным откачиванием столба воды из ствола. О соблюдении техники безопасности при проведении таких работ напомнить не будет излишним.

Иногда более рациональным будет выглядеть привлечение к проведению таких работ специалистов профильных и специализированных организаций.

Проведение работ по очистке колодца вручную сопряжено не только с неудобствами, но и определенным риском

Часть работ, таких как инфильтрация песка и ила, можно провести дистанционно. В таком случае понадобиться мощный дренажный насос и запас чистой воды для подачи ее в шахту колодца.

Подавая воду и размывая напором отложения, а потом, откачивая излишки, в ряде случаев можно восстановить нормальный приход воды, даже не замочив ног.

Дистанционная чистка куда более безопасна, хотя и требует определенных навыков и дополнительного оснащения рабочего процесса

Подробно об операциях при проведении ремонтных работ можно узнать из  видео в этой статье.

Заключение

Таким образом, в этом материале мы отразили наиболее существенные и принципиальные моменты, которые возникают при практическом решении вопроса, как сделать колодец из бетонных колец. Основное внимание при проведении таких работ стоит уделять технике безопасности, поскольку печальная статистика несчастных случаев, возникающих при строительстве и ремонте колодцев, дает серьезный повод для основательного и вдумчивого подхода к такой с одной стороны несложной, а с другой – совсем непростой работе.

Колодец из железобетонных колец под воду.

Как сделать.

Колодец из железобетонных колец является одним из наиболее простых решений для водоснабжения загородного дома. Некоторые посёлки оснащены центральным водопроводом, но при постоянно повышающихся тарифах ЖКХ, колодец сбережет ваш бюджет. Став источником чистой питьевой воды, колодец удовлетворит и все бытовые потребности, включая полив приусадебного участка.

В основном колодцы делают из железобетонных колец диаметром 1м  (КС 10-9). При необходимости вы можете установить кольца и большего размера от 1,5 до 2,0 метров. При высоте 900 мм КС10-9 весит 600 кг, поэтому заранее продумайте метод монтажа и ваши силы.

Кольца ЖБИ КС 20-0,9 и других размеров.

Колодезные железобетонные кольца используются при строительстве канализационных и водопроводных колодцев для частных домов. ЖБИ кольца колодезные применяются так же при возведении крупных объектов различного назначения при оборудовании технологических сетей: водоотведения, газопроводов, канализации, для смотровых и водозаборных колодцев. Кольца формируется ствол колодца, а монолитное заливное днище из бетона изолирует объем колодца и укрепляет его. Кольца КС 20-0,9 изготавливаются из высокопрочного бетона с армированием.

Железобетонный колодец, собранный из сборных бетонных колец, наиболее выгоден с финансовой точки зрения. Ведь не секрет, что стоимость бетона для строительства питьевых колодцев значительно ниже стоимости материала и работ с кирпичом или деревом.
Плюс большую экономию дают не только сами ЖБИ кольца, но и скорость их монтажа:
ЖБИ колодезные кольца на нашем предприятии, в зависимости от назначения, выпускаются диаметром от 1м до 2м, с толщиной стенки 10 см. Высота колец стандартная — 0,9 метра.

Как сделать колодец своими руками если вы никогда этим не занимались? Возможно, вам придется нанять специализированную бригаду. Впрочем, если вы хотите попробовать свои силы в этом деле и сэкономить бюджет, позовите помощников из знакомых, но трезво оцените свои реальные возможности.

Где копать колодец?

Водоносный пласт есть не везде. Как же определить, где копать колодец? Есть много научных и народных способов определения прохождения водоносного слоя: от наблюдения за насекомыми и растениями, поиску воды с маятником до использования топографических карт и геологических отчетов в Магнитогорске и окрестностях. Можно также спросить у соседей, имеющих колодцы и скважины.

Проведите анализ самостоятельно, наблюдая за растениями, растущими на вашем участке. Например, мать-и-мачеха, конский щавель, болиголов, растут там, где водоносный пласт расположен ближе к поверхности. Вишня, яблони не очень любят излишек влаги и болеют, если слой находится близко к корням. Ольха, ива, верба наоборот, обильно разрастутся. Но только пробная скважина даст вам 100% гарантии по глубине залегания воды.

Исключите из района поиска места, расположенные около выгребных ям, туалетов, мусорных свалок.  От колодца до источников загрязнения воды должно быть более 50 метров. Кроме того, колодец должен быть дальше 5 метров от капитальных зданий.

Методы рытья колодца.

Итак, вы определились с местом обустройства колодца. Что дальше? Какой метод монтажа колец лучше? Есть 3 способа рытья.

Первый — углубление с помощью экскаватора или ямобура подходящего диаметра с последующей установкой колец на подготовленное основание (фильтрующий слой из гальки или шунгита) с герметизацией швов цементным раствором. Дальше засыпаете грунт в яму а ближе к поверхности устройте глиняный замок.

Второй способ — подкоп

Второй способ заключается в постепенном опускании конструкции на нужную глубину. Начинайте копать округлую яму диаметром чуть больше размера кольца на глубину около метра. Устанавливайте в выкопанную яму кольцо и начинайте подкоп под ним изнутри, в результате оно будет опускаться под своей тяжестью. Когда начнется глиняный слой, то выбранную глину лучше складировать отдельно – она пригодиться в дальнейшем для гидроизоляции колодца. Постепенно устанавливая новые кольца сверху, углубляйте яму по необходимости.

Третья методика сочетает в себе два предыдущих и наиболее оптимальна для неустойчивых осыпающихся грунтов. Сначала копка идет открытым методом, но после первых признаков нестабильности стенок или появления признаков верховодки прекращаются. Далее кольца сразу монтируются на выкопанной глубине, и дальнейший выем грунта ведется уже вторым методом, с опусканием ствола колодца.

Устройство колодца из колец

Устройство колодца из колецТренога для опускания колецКолодец как украшение участка

Технология изготовления колодезных колец на оборудовании ООО «Строймеханика»

Главным достоинством данной технологии является простота в эксплуатации, что позволяет получать скважинные кольца с идеальным фронтальным обслуживанием.

Для организации производства необходимо следующее оборудование: бетономешалка «СКаут», виброформа для изготовления колодезных колец, подъемное устройство, оснащенное электрическим или ручным приводом подъемного устройства. При изготовлении используется готовый арматурный каркас (можно изготовить самостоятельно). Для этого процесса необходима продуманная поверхность, на которой будут формоваться и складываться готовые изделия.

Пример организации цеха по изготовлению колодезных колец

Работа с виброформой для изготовления колодезных колец

Готовая бетонная смесь подается между внутренними и внешними формовочными цилиндрами лопатами. Затем производится виброуплотнение (1-3 минуты), после чего агрегат снимается подъемным устройством и перемещается по смарт-площадке для дальнейшей загрузки.

Входящие компоненты:

9портландцемент марки 0019 марки не ниже 450/500, без добавок; пластификатор
• ;
• песок;
• щебень из твердых нерудных пород крупностью 10 мм

Пропорция на 1 м³ готового бетона (стандартная пропорция):

• цемент — 500 кг;
• щебень с песком (2:1) — 1 м³;
пластификатор
• — 2,5-3,5 кг.

Внимание!!! Повышение плотности на 10 кг/см², при необходимости увеличение содержания цемента в смеси на 10-15%!!!

Пропорции строительных растворов

Бетоны на основе песка и щебня

	Обозначение	Компоненты	Плотность бетона, кг/м³	Марка бетона и полнотелого камня, кг/м³	Марка полнотелого камня, кг/м³
1	Цемент, кг Песок кварцевый м³ (кг) Вода, л	240 1,15 (1950) 90. ..130	2200	130	80
2	Цемент, кг Песок кварцевый, м³ (кг) Щебень, м³ (кг) Вода, л	200 0,54 (920) 0,65 (980) 90…130	2100	150	90
3	Цемент, кг , ³ (кг) Щебень, м³ (кг) Вода, л	200 0,3 (450) 0,8 (1200) 90…130	1900	130	75
4	Цемент, кг Отсев, м³ (кг) Вода, л	200 1,1 (1650) 90…130	1900	85	50
5	Цемент, кг Песок кварцевый, м³ (кг) Щебень гранитный, м³ (кг) Вода, л	200 0,54 (920) 0,65 (1100) 90…130	2300	170	100

Сертификат качества на армированные колодезные кольца

Качественные характеристики

	Характеристики	Единицы измерения	По ГОСТ 66701-84	Факт
1	Класс бетона (марка) изделий по сопротивлению сжатию	кг/см²	Б15 М200	Б20 М300
2	Класс бетона по морозостойкости	—	Ф50	Ф100
3	Водопоглощение	%	4
4	Усиление		экран -1 д 4-5 шаг 200	экран -1 д 4-5 шаг 200
5	Отклонение от геометрических параметров: длины, ширины, толщины	мм	±5	±5

Примечание:
Допускается на поверхности изделия:
— прорези диаметром не менее 10 мм и глубиной не менее 5 мм;
— локальные наросты и каверны высотой и глубиной 5 мм;
— бетонная крошка глубиной не более 8 мм и общей длиной не более 200 мм;
— усадочные и другие поверхностные технологические трещины, длина которых не должна превышать 0,1 мм.

Заключение ОТК: полностью соответствует требованиям ГОСТ 66701-84.

Усиление колодезного кольца

Если у вас нет возможности использовать готовые армирующие сетки при изготовлении колодезного кольца, вы можете изготовить их самостоятельно (по ГОСТ 66701-84).



Строительство водяных колодцев – технология сельского дома

Перейти к содержимому

Блог

Контакт электронной почты TopBar

Свяжитесь с нами по электронной почте: [email protected]

6-дюймовый неглубокий колодец с каменной набивкой или «колодец с шестью набивками»

В этом документе описывается современная процедура установки простого и безопасного неглубокого колодца. По конструкции эта система имеет много преимуществ по сравнению с обычными вырытыми колодцами, начиная с установки и заканчивая эксплуатацией и обслуживанием. Это устраняет многие проблемы, присущие колодцам, построенным из нескольких плиток или колец колодцев, уложенных друг на друга.

Эта установка представляет собой нечто среднее между пробуренной скважиной в коренной породе и старомодной скважинной точкой. Он больше напоминает колодец с гравийным фильтром, устанавливаемый только подрядчиками по бурению скважин, но на самом деле его выкапывают с помощью обычного землеройного оборудования.

В уникальной конструкции используется сплошная труба небольшого диаметра, обычно 6″ из ПВХ, которая проходит с удобной высоты над землей до уровня грунтовых вод. Это почти то же самое, что подъемная труба для скважины или обсадная труба пробуренной скважины, а не стопка из нескольких коротких плиток. Труба имеет прорези или перфорацию в основании для обеспечения доступа грунтовых вод. Запас воды достигается за счет добавления значительного количества щебня вокруг основания трубы, а не за счет использования колодезной плитки большого диаметра. Водопровод из колодца может быть всасывающим с обратным клапаном на дне или может поддерживать погружной колодец Pump tanks often are hooked to an alarm to warn of pump failure.»> Насос . Вода выходит из скважины через безамбарный переходник в боковой части обсадной трубы так же, как и в пробуренной скважине. Над землей завершенная скважина выглядит как пробуренная скважина, потому что все, что обнажается, — это маленькая труба.

Общие преимущества

Устранение загрязнения: 6-дюймовый кожух легко закрывается обычной просверленной крышкой, которая защищает от насекомых, животных и мусора. Кроме того, поскольку цельная обсадная труба простирается от верхней части скважины до линии замерзания, исключается возможность поверхностного загрязнения через стыки. Когда мороз поднимается и отделяет обычные плитки колодца друг от друга, они часто оседают, слегка смещаясь, открывая проход для почвы, мусора и загрязнений, которые могут попасть в колодец. Морозостойкость не влияет на цельную гладкостенную обсадную трубу. Жесткая труба из ПВХ обеспечивает дополнительное преимущество в долговечности по сравнению с бетонной плиткой, которая со временем может изнашиваться, если она изготовлена ​​некачественно или подвергается воздействию суровых условий окружающей среды.

Техническое обслуживание: Обслуживание линии подачи воды в колодце осуществляется полностью с поверхности, без входа в колодец. Простой безамбарный инструмент (кусок трубы с резьбой) может проникнуть в скважину, чтобы поднять всасывающую линию и донный клапан или напорную линию и насос, если насос установлен в скважине. Хотя существует небольшая вероятность загрязнения, линия всасывающего насоса может быть легко опущена внутрь обсадной трубы на дно, если скважина нуждается в очистке или реконструкции.

ПРИМЕЧАНИЕ: За последние 15 лет в районе Конвея было проложено несколько колодцев этого типа, и они работали безотказно. Большинство из них имеют глубину около 20 футов, что было практическим пределом экскаватора, использовавшегося для их раскопок. У некоторых есть обратный клапан в колодце с насосом в доме, а у других есть погружной насос в колодце. Насос в колодце устраняет шум насоса в доме, а также устраняет необходимость заливки насоса. Всякий раз, когда насос устанавливается в колодце, система оснащается выключателем при низком уровне воды для защиты насоса во время засухи или использования большого количества воды.

Посмотреть видео рытья колодца «6 PACK»:

https://www.youtube.com/watch?v=DhEPaQ0AFGM&t=8s

Детали конструкции неглубокой скважины «Six-Packed» Six — Уплотненный колодец

Как и в случае с большинством неглубоких колодцев, колодец с каменной набивкой устанавливается в уровень грунтовых вод путем рытья ямы как можно глубже с помощью экскаватора (обычно около 20 футов) и засыпки от 6 до 12 дюймов щебня. В нижней. Обсадная труба скважины, в нижней части которой просверлено 5 футов или около того с отверстиями 5/8 дюйма или прорезана серией коротких пропилов 1/8 дюйма, устанавливается в скважине. Верх трубы накрывается чистым 5-галлонным ведром. Три веревки привязаны к трубе через ручку ведра, чтобы удерживать их наверху, и прикреплены к деревьям или оборудованию, размещенному на безопасном расстоянии от ямы. Канаты натягиваются и регулируются, чтобы удерживать трубу в вертикальном положении. Затем яма заполняется как можно большим количеством щебня размером 1 1/2″, чтобы обеспечить достаточное накопление воды.* Верх камня выравнивается и полностью покрывается слоем геотекстильной фильтрующей ткани.

Адаптер без приямка должен быть установлен приблизительно на шесть футов ниже уровня отделки для защиты от замерзания. Если этот уровень значительно выше верха щебня, необходимо уплотнить чистую зернистую засыпку, которая используется между верхом камня и дном безямного переходника. Если почва не уплотнена, она может осесть и отсоединить подводящую трубу к дому от адаптера.

Окончательная засыпка должна иметь переход от чистого гранулированного песка и гравия к илу и глине у поверхности и с уклоном в сторону от колодца для дренажа. Как только вся засыпка будет на месте, скважина должна быть откачана для ее разработки и вымывания взвешенных в воде мелких частиц до того, как они осядут.
