Как определить фазу мультиметром : самые действенные способы

Содержание:

Мультиметр. Что это за прибор?

Мультиметр (электрики его ещё называют тестером) представляет собой комбинированный прибор для электрических измерений, который объединил в себе множество функций, основные из которых омметр, амперметр, вольтметр.

Эти приборы бывают разными:

• аналоговыми;
• цифровыми;
• переносными лёгкими для каких-то базовых измерений;
• сложными стационарными с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и померить на участке цепи ток, напряжение, сопротивление, проверить электрическую цепь на целостность.

Прибор представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные позиции (вокруг него находится восемь секторов). В самом верху (в центре) имеется сектор «OFF», когда переключатель установлен в это положение, значит, прибор выключен. Чтобы выполнять замеры напряжения понадобится установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят ещё два измерительных щупа – чёрный и красный. Чёрный щуп подсоединяется в нижнее гнездо с маркировкой «СОМ», такое подключение является постоянным и используется при проведении любых измерений. Красный щуп в зависимости от замеров вставляется в среднее или верхнее гнездо.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

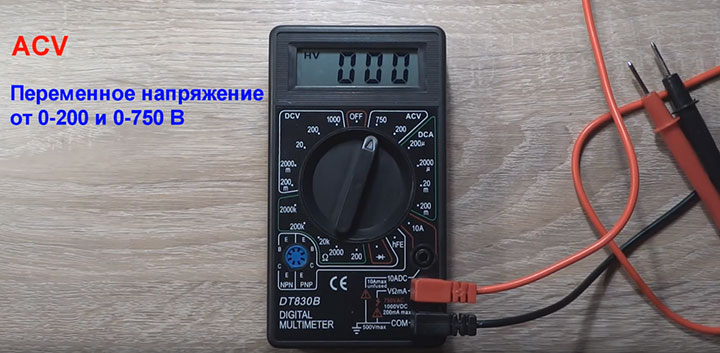

• Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
• На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.
• Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Как мультиметр поможет найти фазу

Чтобы мультиметр показал, в каком из проводов находится фаза, на приборе нужно выставить режим для определения напряжения переменного тока, который обозначается как V~, установив предел измерения от 500 до 800 В. Подключение щупа производится стандартно, чёрный в разъем «COM», красный в «VmA».

Что такое фаза, ноль и земля: краткое объяснение простыми словами

Прежде чем начать разбираться с проводами в квартире следует хорошо представлять, откуда и какими способами появляются в ней потенциалы напряжения, чем отличаются способы заземления.

Современные промышленные генераторы вырабатывают трехфазную систему токов.

Напряжение по проводам или кабелям поступает к потребителю от трансформаторных подстанций.

При этом в квартиру многоэтажного дома обычно заводится 220 вольт, определяемые между потенциалами одной из фаз и общего нуля. На ввод частного дома может поступать и полноценное трехфазное питание.

Более подробно об этом можно прочитать в статье про электрическое напряжение.

Во времена СССР внутри жилых помещений для экономии материалов использовалась двухпроводная схема питания, когда на электрическую розетку квартиры подавалось два потенциала:

1. одной из трех фаз;
2. общего нуля, который является заземлением одного вывода обмотки трансформаторной подстанции и обозначается латинскими буквами PEN.

Эта самая простая система заземлений больше не имеет никаких дополнительных контуров.

Современная схема подключения жилых помещений более сложная. В ней отдельно смонтированы потенциалы заземления выходной обмотки трансформаторной подстанции двумя магистралями, разделяющими PEN:

1. рабочего ноля N, который используется только для протекания токов, обеспечивающих полезную работу бытовых механизмов;
2. защитного проводника PE, предназначенного для отвода опасных токов утечек при аварийных ситуациях на электрическом оборудовании.

Разновидностями современной системы заземлений, обладающих дополнительным защитным контуром, являются ее модификации: TN-C-S, TT.

Сейчас у жителей частных домов есть возможность сделать защитное заземление своими руками и спастись от случайных аварийных ситуаций.

Тем же людям, кто проживает в старых многоквартирных домах, приходится ждать очереди, когда государство переведет их на более безопасную систему. А новые здания строятся с учетом существующих нормативов ПУЭ.

Таким образом, в современной квартире можно встретить две системы подключения бытовых приборов, выполненных по двухпроводной или трехпроводной схеме.

Для них выпускаются свои два вида электрических розеток, к которым монтируются 2 либо 3 провода.

Для их подключения разработаны определенные правила монтажа.
Таким образом: потенциалы рабочего ноля N и земли РЕ объединены на заземленной части выходной обмотки трансформаторной подстанции. В старой схеме они подводятся одним проводником PEN, а в новой — двумя раздельными.

Требования ПУЭ к монтажу РЕ проводника очень жесткие, в нем должно обеспечиваться минимально допустимое сопротивление протеканию аварийного тока. Он монтируется без использования коммутационных аппаратов на проводах повышенной надежности.

В рабочий ноль могут включаться контакты автоматических и дифференциальных выключателей, УЗО, коммутационных аппаратов, а рабочие провода подбираются для передачи только обычных нагрузок.

За счет этих двух требований и благодаря удалению бытовой проводки от трансформаторной подстанции на стороне потребителя между РЕ и N создается небольшая разность потенциалов, которую можно замерить обыкновенным вольтметром.

Почему мультиметр необходимо переводить в режим вольтметра при проверке фазы

До массового появления в продаже цифровых приборов нам в электролабораторию друзья и знакомые частенько приносили для ремонта сгоревшие аналоговые тестеры.

Причина их повреждения практически всегда была одна: неправильный выбор режима измерения при подключении прибора к цепям напряжения.

При этом в лучшем случае выгорали цепочки подключения резисторов с кнопками и переключателями, а в худшем — высочувствительная измерительная головка с токопроводящими пружинками. Последние неисправности чаще всего ремонту не поддавались.

Люди просто не понимали, что тестер, как и цифровой мультиметр, производит измерения на основе закона Ома.

Разница только в том, что тестер работает с аналоговыми величинами, а мультиметр — оцифрованными. Но принципы подключения обоих типов приборов одинаковы, сводятся к двум простым правилам:

1. при измерении напряжения переключатели ставят в то положение, которое вводит калиброванное сопротивление, ограничивающее ток через токоизмерительную головку или датчик;
2. замер неизвестной величины напряжения всегда необходимо выполнять на режиме максимального значения шкалы прибора.

Неправильное положение переключателей, переводящих прибор в режим омметра или амперметра, чаще всего встречается у новичков по невнимательности и из-за низких навыков.

На моей памяти есть случай, когда два опытных электрика, понадеявшись в спешке друг на друга, спалили дорогой образцовый вольтметр — эталон класса точности 0,2.

Прибором пришлось срочно воспользоваться для выставления уставок зарядного устройства аккумуляторной батареи оперативного тока 220 вольт на подстанции 330 кВ.

Один работник держал прибор в руках горизонтально и подал концы с щупами второму для выполнения замера. Никто из них не обратил внимания, что переключатель стоял на низшем пределе измерения. В результате протекания повышенного тока измерительная головка выгорела полностью.

Этот случай не типичный, но наглядно показывает, что электричество никому и никаких ошибок не прощает. Ток течет туда, где ему оказывается меньшее сопротивление.

Неправильное подключение мультиметра или тестера к цепям напряжения кроме повреждения самого измерительного прибора создает режим короткого замыкания, вредного для бытовых потребителей и проводки.

Поэтому перед установкой измерительных щупов на цепи напряжения необходимо проверять исходное положение переключателей прибора в режим вольтметра.

Вообще-то стоит заметить, что элитные цифровые мультиметры оборудованы встроенной электронной схемой, защищающей прибор от неправильного подключения к цепям напряжения, а у бюджетных моделей она отсутствует.

Ее в народе часто называют «защитой от дурака». Во многих случаях она может спасти прибор и бытовую сеть, но постоянно использовать эти ее возможности все же я не рекомендую: подключайте вольтметр правильно всегда.

Проверка трёхпроводного подключения

При установке осветительных приборов нередко для монтажа используются три провода: относящиеся к фазе и нулю, а также заземление. Если сравнить ноль и землю, между ними будет обнаружено нулевое напряжение.

Осуществляя определение фазы, можно увидеть, что напряжение между нагруженным проводом и нулем составляет 220 В. Если проверить фазный провод и землю, результат будет таким же. Последовательность подключения красного и чёрного щупов к фазе и нулю в процессе проведения этих измерений ни на что не влияет.

Определение фазы среди двух проводов

Определяя фазу с помощью мультиметра среди двух проводов, красный щуп следует соединить с проводом, а тот, который чёрного цвета, с заземленным объектом. В его качестве некоторые используют батарею отопления. Выясняя, какой из двух проводов является фазным, необходимо учитывать, что именно на нем отображается сетевое напряжение. В противном случае он будет нулевым.

Для фазного провода в розетке 220 В величина напряжения будет несколько отличаться от стандартного. Её точная величина зависит от конкретных условий, при которых возникла необходимость проверить фазу. При выборе в качестве заземления отопительной батареи нужно учитывать, что она не всегда может выполнять такую функцию. Например, если на одном из этажей элементы отопительной системы были заменены на детали из не токопроводящего материала, то на последующих этажах система не будет иметь прямого электрического контакта с землёй. В таком случае поиск контакта для заземления нужно продолжить.

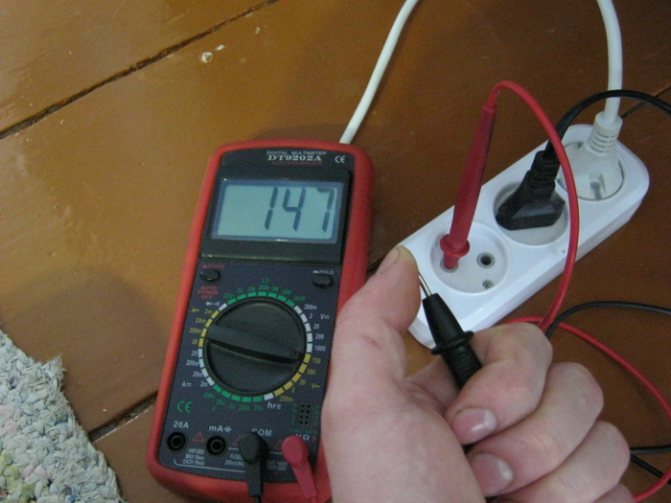

В некоторых случаях для проверки фазы мультиметром мастер держит чёрный щуп рукой. В рассматриваемой ситуации человеку не грозит опасность от электрического тока, но разность потенциалов может существенно отличаться от 220 В. Человек защищён, поскольку мультиметр в этом режиме работы имеет значительное сопротивление. Учитывая то, что перед началом работы осуществлялась проверка на исправность, в работоспособности прибора можно быть уверенным.

Опытные электрики до того, как найти фазу и ноль, не забывают о требованиях безопасности: стоять на коврике, сделанном из изоляционных материалов, прикасаться к щупу только в течение очень короткого времени и никогда не делать этого одновременно двумя руками.

Как определить, где нулевой провод

После нахождения фазового провода можно легко определить с помощью мультиметра, какой является нулевым. Определив напряжение между проверяемыми жилами, можно убедиться, что оно составляет 220 В. Если оно другое, то провод не является нулевым.

Это можно узнать ещё одним способом. Если красный щуп держать в руке, а чёрным прикоснуться к нужному проводу, то для нулевого провода на дисплее высветится ноль или значение не превышающее 20 В. Его точное значение зависит от конкретных условий измерения. Этот способ найти ноль безопасен.

Различить с помощью мультиметра заземление и нулевой провод практически невозможно, так как эти провода выполняют сходные функции. Нулевой провод соединён с трансформаторной подстанцией и заземлён на ней. Заземление соединено с землёй непосредственно в доме.

Требования безопасности при выполнении измерений

Выполнение работ там, где есть высокое напряжение, требует тщательного соблюдения мер безопасности. Нужно обратить внимание на следующее:

• Перед тем, как померить напряжение, нужно убедиться, что мультиметр настроен на измерение переменного напряжения.
• Нужно проверить, что установлена нужная шкала. Значение реального напряжения не должно превышать того, которое указано на шкале.
• Если в помещении высокая влажность измерять в таких условиях нельзя. В этих условиях электричество может представлять опасность для человека.
• Непосредственно во время замеров нельзя менять режим работы прибора или используемую шкалу измерений.

Если в процессе измерений человек берёт щуп в руку, а другим проверяет провод, то желательно при этом стоять на специальном коврике или в такой обуви, которая не пропускает тока. В большинстве случаев это не требуется, но полностью исключить необходимость таких мер безопасности нельзя.

3 заключительных совета из личного опыта

Здесь я поделюсь тремя случаями, которые должны помочь вам облегчить жизнь при общении с электричеством, исключить типичные ошибки.

Удлинитель для мультиметра

Работая тестером на различных объектах мне пришлось изготовить простой удлинитель его концов.

На самодельное пластиковое мотовильце намотал длинный гибкий провод и припаял к нему два штеккера. На фото показаны крокодил и самодельный щуп из спицы велосипеда, закрытый корпусом шариковой ручки. Они легко надеваются и снимаются в зависимости от необходимых задач.

Этот удлинитель занимает мало места, не путается, очень выручает меня при прозвонке удаленных объектов. Он же будет полезен при проверке фазы методом емкостного тока.

«Неисправный телевизор»

Этот случай произошел, когда у нас еще работали черно-белые кинескопные телевизоры.

Соседка с пятого этажа пришла с просьбой: “Помоги, у меня телевизор перестал включаться”. Пришлось брать тестер и инструменты. Первым делом измерил напряжение в розетке: 220 вольт, норма.

Дальше вскрыл заднюю крышку и стал проверять цепи питания подачи напряжения на трансформатор. Все вызвонил, а неисправности не нашел, предохранители и провода целые, кнопки рабочие.

Еще раз проверил розетку: опять 220. Пришлось сильно задуматься. В итоге взял удлинитель, подключил его в другой комнате и запитал телевизор. Он заработал.

Стал разбирать розетку. Алюминиевая лапша 2,5 квадрата. Оба конца исправны, тестер показывает напряжение 220. Включил настольную лампа, а она не горит. Опять возвращаюсь к вольтметру и вижу всего 40 вольт.

Делаю вывод: под нагрузкой где-то пропадает контакт. Лезу в распределительную коробку, осматриваю соединения. Прощупываю провода и замечаю внутри изоляции обломанную жилу: концы подвижны, но соприкасаются.

Когда через них проходит маленький ток от тестера, то контакт надежный, а при увеличении нагрузки от настенной лампы или телевизора он ухудшается и цепь не работает.

Раньше такие неисправности хорошо выявлялись контрольной лампой. Сейчас она запрещена правилами по ряду причин. Однако проверять наличие фазы на проводе под нагрузкой более правильно, чем без нее.

«Электрик по совместительству»

Десяток лет назад встал вопрос о ремонте ванной и туалета. Жене порекомендовали хорошего плиточника по имени Сергей. Он профессионально занимается отделочными работами, имеет опыт, показывает фотографий в своем портфолио.

Цена устроила, договорились. Сергей приступил к работе. По ходу дела он взял на себя весь ремонт, как сейчас говорят, «помещения под ключ», включая сантехнику, электрику, замену дверей.

Во время не удачного демонтажа старой дверной рамы рухнула небольшая часть стены с замурованной проводкой. Одни провода оборвались, а на других повис кусок бетона. (В этом месте был установлен трёхклавишный выключатель и розеточный блок.)

Сергей попытался разобрать образовавшийся клубок и получил сильный удар током. Автоматы отключили короткое замыкание, а неудачный электрик впал в шоковое состояние.

К его счастью в этот момент я пришел с работы и увидел всю эту картину. Сергей сразу заявил, что дальше он с этой неисправностью сам не справится, а от электричества теперь будет держаться подальше.

Пришлось мне браться за прозвонку и монтаж всей проводки. Вам же хочу напомнить, что работы под напряжением относятся к опасным. Их допускается выполнять только обученному персоналу, обладающему:

1. специальными знаниями;
2. практическими навыками;
3. крепким физическим здоровьем.

Если хоть одно из этих требований отсутствует, то беда неминуема. Дабы ее не было — привлекайте профессиональных электриков. Вот и вся информация о том, как мультиметром найти фазу.

Предыдущая

РазноеЭлектромагнитное излучение – невидимый убийца.

Следующая

РазноеКак правильно соединить провода между собой

Как определить фазу и ноль мультиметром

В каждом доме имеются электроприборы и электропроводка, в работе которых возникают некоторые сложности. Вызов профессионального электрика по каждому малейшему поводу обойдется в копеечку, гораздо проще решить проблему самостоятельно. Для этих целей может понадобиться мультиметр, который измеряет параметры сети. Однако инструмент является дорогостоящим, и не всегда его приобретение целесообразно для использования в домашних условиях. Его функции может заменить индикаторная отвертка. Что это такое и как ее использовать? Как определить, где фаза, а где ноль?

Принцип работы

Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.

Принцип работы довольно прост — щуп отвертки касается проводника электричества, затем, проходя по нему, сила тока значительно уменьшается, после чего человек прикасается пальцем к контактной пластине. Происходит замыкание цепи, отчего загорается лампочка. Отвертка необходима для того, чтобы показать наличие в сети постоянного или переменного тока.

Определение ноля и фазы

Многие начинающие электрики и люди, которые решили самостоятельно заняться ремонтом электроприборов, интересуются, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

• сначала проводка обесточивается;
• провода, которые необходимо протестировать, нужно зачистить от изоляционной обмотки;
• после чего необходимо включить электричество;
• щупом поочередно необходимо касаться проводов, при этом следует помнить о том, что цепь должна быть замкнута пальцем на контактной пластине;
• тот провод, при касании к которому загорается лампочка, является фазой электрической цепи.

Как найти фазу и ноль индикаторной отверткой в розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы будет загораться лампочка. Свечения не будет, если отвертка показывает ноль. Если при касании к обоим отверстиям розетки лампочка не загорается, это свидетельствует об обрыве ноля.

Кроме использования индикаторной отвертки, можно определить фазу по цвету провода:

• желто-зеленый провод является заземлением;
• цвет провода фазы — черный;
• ноль имеет синий цвет провода.

Если цветовое распределение не соблюдено, понадобится индикаторная отвертка для определения.

Определение по цветовой маркировке

Самый простой способ поиска нужной жилы – определение по цвету изоляции. Цвет проводов в электропроводке и его обозначение регламентированы госстандартами. По международному стандарту IEC производители обязаны окрашивать изоляцию каждой жилы в свой цвет. В однофазной сети цвет проводов в электропроводке 220 В следующий: ноль должен иметь синюю или голубую окраску, земля – желто-зеленую (иногда в виде полосы), фаза может иметь любой другой оттенок. Обычно для фазовой жилы используется коричневый цвет. В двухжильном проводе ноль синий, фаза другого окраса. Какого цвета фаза в многофазной сети, зависит от производителя. Обычно она черная, коричневая, красная.

Подобный способ определения не является надежным. Не все производители придерживаются установленных требований, поэтому жилы могут обозначаться по-разному. Особенно опасно использовать поиск по цветовой маркировке в домах старой постройки – там все жилы имели белый окрас.

Проверка исправности ламп накаливания

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки. Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

Проверка напряжения в изолированном проводе

Как работает индикаторная отвертка? Ее функционал позволяет не только определять фазу и ноль, но и проверять напряжение в проводах с изоляцией. Не рекомендуется перекусывать неизвестный провод, так как часто бывает непонятно, под напряжением он или нет. В таком случае проводятся следующие манипуляции:

• взять индикаторную отвертку необходимо непосредственно за щуп;
• металлическую пластину нужно приложить к проводу;
• если кабель под напряжением, то индикатор на отвертке покажет это.

Такой способ определения подходит даже для проводов, которые находятся под штукатуркой, однако свечение при этом может быть менее ярким.

Поиск обрыва провода

Инструкция к индикаторной отвертке отмечает многофункциональность прибора. Это очень важно и удобно в домашнем использовании. Разобравшись, как найти фазу и ноль индикаторной отверткой, ею можно также отыскать обрыв провода. Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электрической цепи:

1. Необходимо убедиться в отсутствии короткого замыкания — для этого нужно освободить переноску от включенных в нее приборов, взять рукой за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует — значит, короткого замыкания нет.
2. Для поиска поврежденного провода нужно зажать пальцами один из контактов вилки. Щупом отвертки при этом поочередно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.
3. Его нужно пометить маркером. Затем нужно узнать расположение — где фаза, а где ноль, как только это будет сделано, вилку нужно вставить в розетку так, чтобы эти показатели совпали.
4. После чего металлической пластиной индикаторной отвертки выполняется поиск обрыва. На этом месте светодиод должен потухнуть.

Аналогичным образом выполняется поиск обрыва провода и в проводке дома.

Инструкция пользования

Множество функций позволит выполнить индикаторная отвертка. Как пользоваться ею правильно? Разработаны правила, это регламентирующие.

Чтобы оценить провод на наличие обрыва, следует устранить вероятность отсутствия напряжения в сети. Затем, держа одной рукой провод, следует дотронуться жалом другого конца.

Если провод исправен, светодиод станет светиться.

При помощи данного прибора можно проверить состояние удлинителя. Для этого проводник отключают от сети. В оба отверстия розетки вставляются два провода. Держась за контакт вилки, следует проверить инструментом второй контакт.

Если лампочка стала светиться, удлинитель исправен.

Найти участок обрыва кабеля также достаточно просто. Щуп инструмента зажимается пальцами, а его ручка проводится вдоль кабеля. Где индикатор перестанет гореть, в том месте существует обрыв.

Электронная индикаторная отвертка

Можно найти фазу и ноль как индикаторной отверткой со светодиодом, так и электронной. Различия лишь в их конструкции. Электронная индикаторная отвертка может быть как с жидкокристаллическим экраном, так и без него.

Вместо светового сигнала такой прибор оповещает о наличии напряжения звуковым сигналом. Кроме этого, большим преимуществом такого устройства является вывод информации о напряжении на жидкокристаллический экран, если таковой имеется. Принцип работы электронного устройства является таким же, как и у обычной индикаторной отвертки.

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом – не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «V Ω mA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в V Ω mA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА , а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Проверка работоспособности

Перед тем как определить, где фаза, а где ноль, нужно проверить работоспособность самой отвертки, так как она, как и любой другой прибор, может быть неисправна. Для этого следует обратить внимание на такие нюансы:

1. Корпус устройства должен сохранять свою целостность. Работа с электричеством требует хорошей изоляции без повреждений.
2. Для точности показаний следует проверить отвертку. Для этого следует щупом прикоснуться к проводнику, который на 100% находится под напряжением.
3. Если используется изделие на батарейках, то нужно вовремя их заменять.

Безопасность при использовании отвертки крайне важна, поэтому при обнаружении неисправности рекомендовано приобрести новое устройство. Стоимость варьируется от 50 до 1000 р. в зависимости от модификации.

Меры безопасности

При работе с устройством нужно соблюдать следующие меры безопасности:

1. Не следует разбирать отвертку, замене подлежат только батарейки, если таковые имеются.
2. Использование поврежденной отвертки строго запрещается.
3. Запрещается использовать устройство без винта.
4. При контакте щупа с электричеством запрещено браться руками за оголенную часть прибора.
5. Не стоит использовать прибор при напряжениях выше, чем это указано в технических характеристиках.

Для того чтобы узнать, светится фаза или ноль на индикаторной отвертке, нужно выполнить все рекомендации, изложенные выше. При этом важно следить за исправностью устройства и не пренебрегать правилами безопасного использования индикаторной отвертки.

Определение назначения проводников

При работе с электропроводкой обязательно нужно перепроверять назначения проводников розетки. Нет никакой гарантии, что электрик или предыдущий владелец помещения не перепутал провода. Поэтому, если тестер показывает напряжение 220 V относительно клеммы по внешнему виду являющейся заземляющей, это не значит, что она таковой и является.

Это значит, что один из контактов является фазой, а второй нулем или землей. Если тестер покажет 0, то здесь присутствуют нулевой и заземляющий проводник. Точно понять, что есть что, невозможно.

При отсутствии стопроцентной уверенности в назначении заземляющей клеммы розетки действуют иначе. Сначала нужно исключить наличие двух фаз. Проверяем напряжение между всеми контактами. Если прибор 380 V нигде не показывает, а только 220, значит, к розетке подведен один фазный проводник. Теперь нужно приступить к поиску заземления.

Сначала надо отключить заземляющий проводник в этажном щитке. Он присоединен через болтовое соединение к специальной шине, приваренной к корпусу электрического щита.

После этого замеряется напряжение между гнездовыми коннекторами.

Если прибор показывает 220 V, значит гнездовые контакты – это фазный и нулевой провод, а заземляющая клемма действительно таковой является. Теперь зная точно, где находится земля, можно определить остальные коннекторы, но предварительно нужно обратно присоединить «землю» к шине заземления.

Проводим измерение напряжения относительно земляной клеммы. Одно гнездо показывает 220 V – это фаза, второе – 0, то это нулевой контакт.

Если мультиметр показывает 0, значит, земля была присоединена к одному из гнездовых контактов, а второй является нулевым или фазным. Теперь измерения проводим между гнездовым и заземляющим контактом розетки. Если напряжение отсутствует, значит, это гнездо и есть настоящее заземление.

Показания в 220 V говорят сами за себя.

Как проверить статор с помощью мультиметра

Вы испытываете плохую работу автомобиля и просто знаете, что это снова ваш двигатель. Все остальные компоненты, кажется, проверены, и остался только статор.

Статор является одним из наиболее важных компонентов вашего мотоцикла или квадроцикла. Это часть вашего двигателя, которая может быть главным виновником и причиной всех ваших проблем .

Но как проверить статор мотоцикла?

Эта статья расскажет вам обо всем, что вам нужно знать о тестировании статора .

Что такое статор

Статор — это стационарная катушка проводов внутри корпуса двигателя, которая создает напряжение переменного тока (AC), которое позже преобразуется в мощность постоянного тока (DC) для использования.

Внутри статора вращается магнит, который создает переменное напряжение. Затем переменное напряжение выводится из корпуса по проводам большого сечения и подается на выпрямитель или регулятор с постоянной скоростью.

Именно этот выпрямитель/регулятор затем преобразует переменное напряжение в постоянный ток, питающий весь автомобиль.

В мотоциклах взаимодействие статоров и выпрямителей играет ту же роль, что и генераторы переменного тока в автомобилях.

Они регулируют подачу питания к батареям и другим компонентам велосипеда, требующим электричества.

Из-за этого, когда ваш статор неисправен, вы ожидаете неисправности электрических компонентов в вашем автомобиле.

Как диагностировать неисправность статора? Мультиметр — единственный инструмент, который вам нужен. Он также помогает вам диагностировать другие электрические компоненты вашего автомобиля, поэтому наличие одного из них имеет важное значение.

Как проверить статор с помощью мультиметра

Чтобы проверить статор, вы используете мультиметр для проведения статического теста сопротивления проводов или динамического теста переменного напряжения, считываемого с проводов. Статический тест выполняется при выключенном двигателе, а динамический тест включает процедуры при включенном двигателе.

Эти два теста имеют много процедур и особенностей, поэтому далее мы подробно рассмотрим их.

P.S. Важно отметить, что существуют либо 3-проводные статоры, либо 5-проводные статоры, и следующие шаги относятся к 3-проводным статорам.

Статическое испытание статора

Статическое испытание проводится при выключенном двигателе и остается единственным вариантом, если двигатель или автомобиль не запускаются.

При статическом испытании вы измеряете сопротивление всех фаз проводов, выходящих из статора. Вы коллективно измеряете каждую фазу относительно друг друга, а также индивидуально измеряете каждую фазу относительно заземленной поверхности.

Назовем каждую фазу; П1, П2 и П3. Вот шаги, которые необходимо выполнить.

• Во-первых, установите циферблат мультиметра на логотип Ом или сопротивления, и вы увидите, что он читает «O.L.». Это означает, что все соединения находятся в разомкнутом контуре и с ними нет замыкания или заземления. Если вы поместите красный положительный провод на черный отрицательный, вы заметите, что значение изменится на ноль (0), что означает плохое соединение.
• Теперь подсоедините положительный провод мультиметра к одной фазе, а отрицательный — к другой. Например, вы помещаете красный стержень на P1, а черный стержень на P2. Вы также измеряете между P2 и P3, а также между P3 и P1.
• Если мультиметр показывает ноль «0» при измерении между любым из этих значений, проблема в статоре или его проводах, и необходимо что-то изменить.

Обратите внимание, что ожидаемое значение сопротивления в этом тесте различается в зависимости от модели статора, и не все мультиметры обладают достаточными характеристиками для этого.

Следующие шаги являются универсальными тестами, которые можно выполнять с любым типом мультиметра.

Вы можете проверить каждый провод по отдельности на ближайшей заземленной металлической поверхности. Для этого вам

• Установите мультиметр на Ом или сопротивление, чтобы на экране появилось «O.L».
• Поместите отрицательный черный щуп на металлическую поверхность рядом, а положительный красный щуп поместите на фазы. Проверьте P1, P2 и P3 по отдельности
• При исправном статоре вы ожидаете, что мультиметр будет показывать «O. L.»
• Если мультиметр показывает ноль или близко к нулю на любой из фаз, эта фаза имеет проблемы. Если он показывает ноль на всех фазах, то решение заключается в замене всего статора на другой статор, совместимый с моделью вашего автомобиля.

Динамическая проверка статора

Динамическая проверка статора выполняется при включении автомобиля. Здесь обычно измеряется напряжение, создаваемое статором на каждой фазе.

Обратите внимание, что разные модели статоров имеют разные рекомендации по измерению напряжения переменного тока, поэтому перед продолжением следует ознакомиться с руководством.

Чтобы выполнить динамическую остановку статора,

• установите шкалу мультиметра на напряжение переменного тока (VAC) и подсоедините выводы к разным фазам провода статора. В этот момент двигатель выключен, и мультиметр не должен показывать никаких показаний.
• Включите двигатель, и мультиметр должен показать положительное значение в районе 20 с.
• Увеличьте обороты двигателя, и ожидается, что показания мультиметра соответственно увеличатся. Если мультиметр не показывает соответствующего увеличения напряжения, ваш статор неисправен и его необходимо заменить

Эта процедура повторяется с перестановкой щупов между P1, P2 и P3. Если все процедуры кажутся сложными, вот видео, в котором показано, как выполнять комплексные статические и динамические тесты и чего ожидать.

Часто задаваемые вопросы

Как узнать, неисправен ли мой статор?

Некоторые признаки неисправного статора включают отсутствие искры или слабую искру, подаваемую на свечу зажигания, или пропуски зажигания в двигателе. Вы также испытываете плохую производительность при увеличении оборотов и обратном срабатывании двигателя.

Сколько Ом должен иметь статор?

Сопротивление хорошего статора должно составлять от 0,2 до 0,5 Ом. Это значение зависит от модели статора, поэтому вы должны проверить руководство, прежде чем делать выводы.

Как проверить работоспособность статора?

Чтобы проверить, работает ли статор, вы запускаете статические или динамические тесты проводов. Здесь вы проверяете непрерывность и соответствующие показания напряжения, когда двигатель набирает обороты.

Какое напряжение должен выдавать статор?

Ожидается, что исправный статор будет давать показания выше 60 В переменного тока при увеличении оборотов до 3000 об/мин. Это значение отличается в зависимости от модели статора, поэтому вам необходимо свериться с руководством, чтобы сделать вывод.

Как проверить напряжение переменного тока на статоре?

Чтобы проверить напряжение переменного тока на статоре, вы поворачиваете циферблат измерительного прибора в положение VAC и используете щупы для измерения выходного сигнала каждого провода статора при увеличении оборотов двигателя.

Как проверить обмотку двигателя с помощью мультиметра

Как проверить обмотку двигателя с помощью мультиметра

Если вы считаете, что обмотки двигателя шпинделя неисправны, важно знать, как проверить двигатель. Если у вас есть доступ к мультиметру, легко определить, есть ли у вас срочная проблема. Вот базовая разбивка того, как проверить обмотки двигателя с помощью мультиметра, имейте в виду, что это всего лишь быстрый способ определить, нуждается ли ваш двигатель в дальнейшем тестировании или полной перемотке. Мы рекомендуем этот мега-тест только в качестве начала для выяснения того, что может быть не так с обмоткой вашего двигателя, и всегда следуйте тесту на перенапряжение.

Как проверить двигатель шпинделя на короткое замыкание на землю

1. Установите мультиметр на сопротивление в омах.
2. Начните с полного отключения двигателя шпинделя от всех источников питания.
3. Проверьте каждый провод, включая T1, T2, T3 и провод заземления. Если показания бесконечны, ваш двигатель должен быть в порядке. Если вы получаете нулевое показание или любое показание непрерывности, у вас проблема либо с двигателем, либо с кабелем.
4. Предполагая, что вы не получили бесконечных показаний, отсоедините двигатель от кабеля и проверьте каждый из них по отдельности. Во время тестирования убедитесь, что выводы на каждом конце не касаются других выводов или чего-либо еще. Это должно позволить вам изолировать вашу проблему.

Как проверить двигатель шпинделя на обрыв или короткое замыкание в обмотках

1. Установите мультиметр на Ом.
2. Проверка T1 на T2, T2 на T3 и T1 на T3. Каждый раз вы должны получить показание около 0,8 Ом, хотя приемлемо любое значение от 0,3 до 2. Если вы получаете показание 0, у вас есть короткое замыкание между фазами. Если ваши показания бесконечны или значительно превышают 2 Ом, вероятно, у вас есть обрыв.
3. Если ваш двигатель шпинделя не прошел тест, вы можете убедиться, что проблема не в разъеме, на котором может быть охлаждающая жидкость, которая мешает вашим результатам. Если вы высушите и повторите тест, вы можете получить лучший результат.
4. Проверьте свои вставки. Если на вставках двигателя есть следы пригорания, это может быть причиной короткого замыкания, и вам следует заменить их. Вы также должны проверить на предмет износа то место, где трос перемещается по трекингу.

Как проверить двигатель постоянного тока на наличие отказов

Если у вас возникли проблемы с двигателем постоянного тока, проверьте щетки:

1. Снимите круглые колпачки вокруг двигателя и проверьте пружину и механизм щеток под ними, чтобы убедиться, что щетки изношен и требует замены.
2. Проверьте коллектор — деталь, с которой работают щетки — на предмет износа. При необходимости протрите его.

Если у вас возникли проблемы с определением проблем, связанных с вашими двигателями, если замена отдельных деталей невозможна или не дает результата, или если ваш двигатель нуждается в перемотке, вы можете отправить свой двигатель в Global Electronic Services для ремонта. Мы обслуживаем все модели и производители двигателей, промышленной электроники и гидравлики. Мы можем протестировать, диагностировать и найти решение для вашей проблемы быстро.

Посмотрите видео ниже, чтобы увидеть, как именно мы выполняем полный ремонт двигателя, включая полную перемотку, балансировку и динамометрический тест!

Большинство ремонтных работ мы выполняем за пять или меньше дней и даже можем предоставить одно- или двухдневное бесплатное срочное обслуживание, если оно вам необходимо. Вы получите точную оценку стоимости ремонта до того, как мы приступим к работе, чтобы вы точно знали, чего ожидать, и на нашу работу предоставляется 18-месячная гарантия в процессе эксплуатации.
