Как определить ноль фазу и землю мультиметром: Как определить фазу и ноль мультиметром

Как определить фазу ноль и землю

Содержание

1. Как найти фазу ноль и землю по цветам проводов
2. Определение фазы нуля и земли индикатором напряжения
3. Как мультиметром найти фазу ноль и землю

Как найти фазу ноль и землю по цветам проводов

Самый простой метод определения фазы нуля и земли возможен по расцветке проводов. Этот вариант применим только для построек, где используется стандарт IFC c нормативом используемых цветов для электропроводки.

По этим нормам провода электропроводки в домах должны иметь цвета:
— рабочий нулевой проводник обозначается синим или сине — белым цветом:
— защитное заземление должно иметь желто — зеленый цвет изоляции провода:
— цвет изоляции фазы может иметь несколько разных это белый, серый, коричневый и далее.

По этой цветной маркировке проводов достаточно легко определить назначение проводника. Однако от разветкоробки до выключателя, светильника, розеток иногда используется провода другого цвета в основном белого. Как в этом варианте найти фазу ноль и землю.

Цвета трехпроводной электропроводки

Для нахождения фазы нуля и земли в таком варианте нужно отключить электросеть квартиры вводным автоматом, открыть разветкоробку, разъединить провода. Прозванивать провода нужно тестером, мультиметром в режиме минимального сопротивления или батарейкой с лампочкой или со светодиодом.

Определение фазы нуля и земли индикатором напряжения

Индикатором напряжения можно найти только фазу, ноль и землю придется вызванивать, как описано выше. Перед использованием индикатора напряжения его нужно проверять на работоспособность. Индикатор напряжения с неоновой лампой годен для нахождения фазы, если на нулевом и заземляющем проводе отсутствует наводимое напряжение.

Индикаторная отвертка с неоновой лампой

К наводкам неоновая лампа очень чувствительна, так как она загорается при очень маленьком токе. Для электропроводки в квартире или доме наводки на проводах при отключенной сети довольно редкое явление. Но если рядом с электропроводкой находится посторонняя электросеть или дом расположен вблизи высоковольтной линией электропередач, тогда для определения фазы лучше использовать контрольную лампу.

В 7 издании ПУЭ для проверки наличия или отсутствия напряжения использование контрольной лампы не разрешается. Этот запрет основан на том, что индикаторы напряжения с низким сопротивлением не чувствительны к наведенным напряжениям, какие могут создать угрозу жизни человеку.

Этот пункт, скорее всего, применим к кабелям большой длины и большого сечения и проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабеля могут скапливать большой и опасный для жизни заряд, благодаря большой емкости кабеля. Тогда конечно пользоваться контрольной лампой для определения отсутствия напряжения нельзя, она не покажет опасное наведенное напряжение.

Этот пункт касается промышленных предприятий. В домашней электропроводке провода имеют (если имеют) очень малую емкость, что явно недостаточно для опасного наведенного напряжения. Единственно, что пользоваться контрольной лампой нужно очень осторожно, так как имеются открытые не изолированные концы.

Определение фазы ноля и земли индикаторной отверткой

Для нахождения фазы контрольной лампой находим два провода, при присоединении к которым лампа горит. В этом варианте мы нашли фазу и ноль.

Теперь один конец контрольки соединяем со свободным проводом. Лампа не горит. Тогда свободный проводник это фаза, а замкнутые через контрольную лампу провода — это ноль и земля. В этом случае может сработать УЗО (если оно имеется).

Теперь берем фазный провод и один из двух оставшихся. Если лампа загорелась и УЗО не отключается, тогда мы нашли ноль, а свободный провод будет землей. Теперь проверяем землю (при установленном УЗО). Соединяем через контрольку фазу и предполагаемую землю. Если лампа моргнет, и УЗО отключит сеть, тогда мы нашли землю.

Без УЗО нужно в подъездном электрощите откинуть заземление. Соединяя фазу и один из двух оставшихся проводников, находим провод, при котором лампа не горит, этот проводник будет земляным. Использовать водопроводные, канализационные, газовые трубы для нахождения фазы контрольной лампой категорически запрещается, так как вы подвергаете риску поражения током соседей или возникновение пожара.

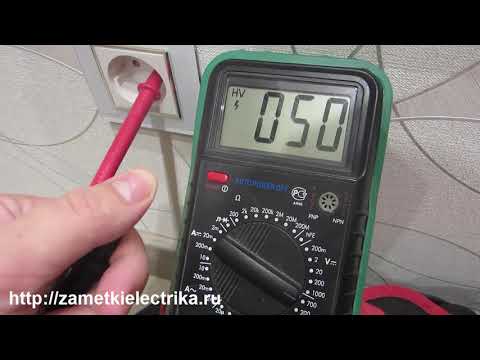

Как мультиметром найти фазу ноль и землю

Определить назначение проводников в трехпроводной схеме электропроводки мультиметром нетрудно. Для этого зачищаем пятачок металлической батареи или стальной трубы отопления, водопровода и прикасаемся одним концом щупа мультиметра к трубе, а вторым щупом подключаемся к одному из трех проводов поочередно, пока на дисплее не покажется напряжение 220 В.

Мультиметр

Мультиметр должен быть включен в положении измерения напряжения 220 В. Найденный провод будет фазой. Теперь относительно фазы подсоединяем щуп прибора по очереди к оставшимся проводам. Провод, при котором тестер покажет полные 220 В будет нулем, а второй соответственно землей.

При измерении напряжения фаза — земля, мультиметр покажет напряжения меньше, чем 220 В — этот проводник будет землей. Однако, если в старой постройке с системой энергоснабжения TN — C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза — ноль и фаза — земля.

В этом случае нужно отключить в подъездном щитке заземление и найти провода фаза — ноль на которых будет 220 В, оставшийся земляной проводник с фазой не покажет наличие напряжения.

Помните, что работая с напряжением сети нужно предпринимать все защитные меры по электробезопасности (защитные перчатки изолированный инструмент). Если вы не уверены в своих силах, тогда определение фазы ноля и земли доверьте опытному электрику.





Помогла вам статья?

Как определить ноль и землю

При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где защитный.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ И ЗАЗЕМЛЕНИЕ?
• Отличить ноль от земли
• Как отличить «ноль» и «землю» — необходимо подключать плиту
• Как мультиметром найти фазу, ноль и землю?
• Определить фазу мультиметром
• Как определить фазу, ноль и заземление самому, подручными средствами?
• Как найти фазу ноль и землю мультиметром
• Как найти фазу, землю и ноль в квартирной электропроводке
• «Ноль» и «земля»: в чем принципиальное отличие?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как определить фазу , ноль и зануление в двухпроводке .

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ И ЗАЗЕМЛЕНИЕ?

Содержание: Использование индикаторной отвертки Двухпроводная сеть Трехпроводная сеть Определение мультиметром или тестером О чем еще важно знать? Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях. Этот вариант электропроводки встречается в старых домах. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего PEN.

В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль.

Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:.

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:. Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля.

Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу фаза уже найдена с помощью индикатора , вторым поочередно прикасаемся к двум оставшимся.

Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль земля по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT , объект частный дом имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверняка. В крайнем случае, можно сделать следующее.

В некоторых случаях может помочь определение с помощью мультиметра напряжения между проводом и трубой отопления или водоснабжения. К сожалению, результат здесь не всегда предсказуем. Чаще всего, напряжение между фазой и системой отопления близко к В, во всяком случае, оно должно быть выше, чем между тем же отоплением и нулем.

Картина может измениться, например, если вороватый сосед использует трубы отопления как рабочее заземление. Определение, какой ноль рабочий, а какой — земля, можно проводить по методике, изложенной выше, то есть, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.

Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель.

Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников.

Узнать больше о том, как определить фазу и ноль без приборов , вы можете из нашей отдельной статьи. Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно! Ваш e-mail не будет опубликован. Вы здесь: Главная База знаний Хитрости и руководства. Автор: Александр Мясоедов. Правила определения фазы, нуля и заземления в сети.

Опубликовано: Статья Видео Необходимость решения такой задачи может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае, перед монтажом розетки должно быть выполнено определение, какой из проводов за что отвечает. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Другие статьи по теме 4 способа определения потребляемой мощности электроприборов.

Отличить ноль от земли

Распознать нулевой, фазовый и заземляющий провода можно и в домашних условиях, без использования сложных измерительных инструментов и электронных приборов. В недавно построенных домах или в недавно отремонтированных квартирах, у которых монтаж электрической проводки выполнялся профессионально и качественно, отличить фазу от ноля и заземления можно по цвету проводников. В соответствии с европейским стандартом IEC для обустройства квартирной электрической сети должны использоваться кабеля с изоляцией определенного цвета:. В случаях, когда нет уверенности в том, что проводка уложена в соответствии со стандартами, лучше не полагаться на цветовую маркировку проводников, а различить фазу и ноль, используя другие способы.

Мультитмер трехфазный и однофазный для проверки заземления в розетке . Как определить ноль, фазу и заземляющий провод тестером.

Как отличить «ноль» и «землю» — необходимо подключать плиту

Необходимость в определении фазы, ноля и заземления возникает при монтаже розеток, к которым подходят проводники без маркировки. Поэтому, перед установкой розетки, стоит выяснить, за что отвечает каждый конкретный провод. Прочитав данную статью, вы сможете узнать как с помощью отвертки, мультиметра или подручных средств определить ноль, фазу и землю в сети. С такой проводкой придется столкнуться жильцам старых домов. Обозначается этот вариант как TN-C и его суть в том, что нулевой провод, который заземлен на подстанции, также является и заземляющим. То есть, в двухпроводной сети вы просто не найдете заземляющего проводника, так как его функции выполняет ноль. Фаза с нолем определяется элементарно: приложите индикатор к каждой из жил, если произошло соприкосновение с фазой — загорится лампа индикатора. Стоит заметить, что такой вариант проводки является устаревшим, так как на всех вилках новых электрических приборов предусмотрены три клеммы. Способы определения ноля, фазы и заземления могут отличаться в зависимости от системы проводников, которые проходят в помещении.

Как мультиметром найти фазу, ноль и землю?

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна.

Важно: При определении фазы в проводке дома либо квартиры необходимо будет подать напряжение на эту самую проводку. В связи с этим последующие работы и эксперименты становятся небезопасными для жизни.

Определить фазу мультиметром

Исторически так получилось, что в Российской Федерации, как и в приграничных государствах, используется заземляющий принцип, когда нулевой проводник соединяется с заземляющим контуром. Однако в такой постановке вопроса скрывается один технический нюанс, который превращает данное решение не только в бесполезную игрушку, но в некоторых случаях и в довольно опасную затею. Вернуться назад 60 1 2 3 4 5. Установите галочку:. Комментарии Гости 6 января

Как определить фазу, ноль и заземление самому, подручными средствами?

Очень часто при выполнении в квартире, доме, гараже или на даче ремонтных либо монтажных работ, связанных с электричеством, возникает необходимость отыскать ноль и фазу. Это нужно для правильного подключения розеток, выключателей, осветительных приборов. Большинство людей, даже если они не имеют специального технического образования, представляют себе, что для этого есть специальные индикаторы. Мы рассмотрим вкратце этот метод, а также расскажем вам об ещё одном приборе, без которого не обходится ни один профессиональный электрик. Поговорим о том, как определить фазу и ноль мультиметром.

Советы о том, как определить фазу, ноль и землю в сети. Правила определения проводов мультиметром и индикаторной отверткой.

Как найти фазу ноль и землю мультиметром

В розетке для подключения электроплиты не понятно где ноль, а где земля. Проводка в квартире перекладывалась заново трехжильным цветным кабелем. Но розетка для электродуховки не двухштырьковая с землей, а большая с несколькими плоскими штырьками переподключалась позже, подходящие к ней провода имеют маркировку отличную от маркировки всего остального кабеля.

Как найти фазу, землю и ноль в квартирной электропроводке

ВИДЕО ПО ТЕМЕ: Как определить где фаза а где ноль

By Jesus , November 29, in Техника и оборудование. Электрик оставил провод для проточного водонагревателя, но не написал какой провод за что отвечает. Провод РЕ «земля», защитный ноль всегда жёлтый с зелёной полоской, если электрик не был пьян, то это и есть провод РЕ. Провод может быть и другого цвета, но он должен быть помечен на конце жёлто-зелёной изолентой. Если нет такой цветовой маркировки, то узнать какой провод РЕ, а какой рабочий ноль N , не открывая щитка — невозможно. Если не боитесь лезть в щиток, то провода можно различить по цвету.

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку.

«Ноль» и «земля»: в чем принципиальное отличие?

Различить ноль и землю сложнее, надо знать как сделана проводка, с изолированной нейтралью или глухозаземлённой, если с глухозаземлённой, то их не различить, это вобщемто одно и тоже, если с изолированной, то есть предположение как это сделать: ноль — это хорошо заземлённый где-то на подстанции провод, а земля это провод заземлённый недалеко от дома, и немного хуже с большим сопротивлением , возможно если взять 2 одинаковых вольтметра, с большой точностью, и замерять напряжение между фазой и каждым из неизвестных проводов, то вольтметр между фазой и нулём покажет немного большее значение, чем между фазой и землёй плохой землёй , это связанно с заличием сопративления в месте заземляния и зазным падением напряжения на участке заземления, но это только преположение.

Если возможно, то надо смотреть какой провод куда присоединён, с чем соединеё, например с каркасом электрощита это земля. Можно и довериться цветам, дело каждого, земля обычно жёлто-зелёная. Европейский стандарт подразумевает что коричневый-это всегда фаза, синий-это всегда ноль, желто-зеленый-это земля. В домах построенных в совковое время земли нет! Только в недавно построенных домах современная трехфазная проводка и там земля есть как факт. Иногда горе-электрики бросают землю на ноль.

Ситуации бывают всякие. Трудно представить? Можно привести такую картинку:. Эта несложная операция под силу любому человеку.

Как проверить трехфазный двигатель с помощью мультиметра?

Как определить неисправность двигателя на мультиметре?

Чтобы проверить двигатель на короткое замыкание на массу, вам необходимо установить мультиметр на сопротивление и отключить двигатель от источника питания. Затем осмотрите каждый провод и найдите бесконечные показания . В качестве альтернативы, если вы получите показание 0, у вас может быть проблема с кабелем.

Как проверить трехфазный двигатель?

Проверьте сопротивление обмотки двигателя или показание в омах с помощью мультиметра или омметра для межфазной клеммы (от U до V, от V до W, от W до U) . Показания в омах для каждой обмотки должны быть одинаковыми (или почти одинаковыми). Помните, что три фазы имеют одинаковые обмотки или почти одинаковые!

Сколько Ом должен показывать трехфазный двигатель?

Значение должно быть в диапазоне от 0,3 до 2 Ом . Если это 0, есть короткое замыкание. Если оно больше 2 Ом или бесконечно, есть обрыв. Вы также можете высушить разъем и повторно протестировать его, чтобы получить более точные результаты.

Содержание страницы

1

Каково сопротивление трехфазного двигателя?

Большинство из них между 3 и 2,0 Ом . Есть 8 Ом. Короткое замыкание между фазами существует, если вы читаете ноль.

Обмотки двигателя должны иметь непрерывность?

Обмотки (все три в трехфазном двигателе) должны показывать низкое, но не нулевое сопротивление . Чем меньше двигатель, тем выше будет это показание, но оно не должно быть открытым. Обычно оно достаточно низкое (менее 30 Ом), чтобы зазвучал звуковой индикатор непрерывности.

Как проверить изоляцию трехфазного двигателя?

Подключите один щуп мегомметра к заземлению двигателя. Таким образом, можно проверить сопротивление изоляции относительно земли, затем подключить второй щуп к первой обмотке и проверить значение, затем сделать это для второй и третьей, и если все значения почти одинаковы, то все в порядке.

Как проверить трехфазную цепь?

QR-код 4 — Проверка трехфазных резисторов R1 и R2

Что происходит с трехфазным двигателем при потере фазы?

Если трехфазный двигатель работает и теряет одну из фаз, двигатель будет продолжать работать с пониженной скоростью и испытывать вибрации . Ток также значительно возрастет в остальных фазах, что приведет к внутреннему нагреву компонентов двигателя.

Как проверить двигатель мультиметром?

Установите мультиметр на Ом. Начните с полного отключения двигателя шпинделя от всех источников питания. Проверьте каждый провод, включая T1, T2, T3 и провод заземления. Если показания бесконечны, ваш двигатель должен быть в порядке.

Какое напряжение трехфазного?

Трехфазное соединение, с другой стороны, состоит из трех отдельных проводников, необходимых для передачи электроэнергии. В однофазной системе электроснабжения напряжение может достигать 230 Вольт. А вот при трехфазном подключении он может нести напряжение от до 415 Вольт .

Что вызывает медленную работу трехфазного двигателя?

Если внутреннее соединение двигателя многоконтурное, он запустится, но с меньшей мощностью. Разомкнутая цепь приведет к разбалансировке магнитной цепи. При нормальной нагрузке двигатель будет работать медленнее и перегреется. Для выявления этой проблемы используется микроомметр.

Как устранить дисбаланс трехфазного напряжения?

Если обнаружено, что дисбаланс напряжения связан с питанием, то он должен быть:

1. Устранено путем осмотра и ремонта электропроводки или компонентов блока управления.
2. Исправлено при сотрудничестве с энергетической компанией.
3. Уменьшается за счет снижения нагрузки на двигатель.
4. Компенсируется увеличенным двигателем для обработки дополнительной тепловой энергии.

Нам Сун-Привет — https://finddiffer.com/

Привет, я Нам Сун-Привет. Мое имя означает: «Один с радостным поведением». Я корейский студент и автор FindDiffer.com. Я провожу все свое время либо пишу, либо учусь. Я люблю узнавать что-то новое, и думаю, именно поэтому мне так нравится писать — это способ узнать больше об окружающем мире.

Как найти короткое замыкание с помощью мультиметра

Во многих случаях вы можете работать с различными электрическими цепями или электрическими устройствами и сталкиваться с проблемой короткого замыкания. Это становится еще более серьезной проблемой, когда короткое замыкание может необратимо повредить вашу электрическую цепь или печатную плату. Из-за этого очень важно найти короткое замыкание, чтобы от него можно было избавиться.

Хотя есть много способов сделать то же самое, использование мультиметра считается одним из самых простых. Таким образом, у нас есть полное руководство о том, как найти короткое замыкание с помощью мультиметра. Вы также можете узнать больше о мультиметрах и коротких замыканиях, дочитав это руководство до конца.

Краткое описание

Как найти короткое замыкание с помощью мультиметра: шаг за шагом

Поскольку решение проблемы короткого замыкания очень важно, мы сначала рассмотрим шаги, необходимые для поиска короткого замыкания с помощью мультиметра. Вы можете просто выполнить следующие инструкции одну за другой, чтобы легко избавиться от них и убедиться, что ваша электрическая цепь работает правильно:

1. Подготовка и безопасность

Прежде чем использовать мультиметр для поиска короткого замыкания, очень важно убедиться, что все сделано с соблюдением надлежащей безопасности. Это гарантирует, что ни ваша электрическая цепь, ни ваш мультиметр не будут повреждены при обнаружении короткого замыкания. Для того же, убедитесь, что ваша электрическая цепь полностью отключена, прежде чем что-либо проверять. Это включает удаление любых батарей, а также адаптеров питания.

2. Включите мультиметр и установите его на непрерывность или сопротивление

Теперь, когда вы убедились, что все безопасно для использования, включите мультиметр и переведите его либо в режим непрерывности, либо в режим сопротивления, в зависимости от того, что предлагает ваш мультиметр. При выборе шкалы сопротивления всегда рекомендуется держать ее как можно ниже.

3. Проверка работы мультиметра

Вам также потребуется проверить и откалибровать мультиметр, прежде чем вы начнете его использовать, чтобы убедиться, что он дает вам все правильные измерения. Начиная с режима сопротивления, калибровка для него довольно проста. После того, как вы установили мультиметр в режим сопротивления, вам нужно коснуться его щупов, которые должны дать вам нулевое или близкое к нулю показание. Если показание намного выше, вам необходимо выполнить калибровку до тех пор, пока показание не станет равным нулю. Те из вас, кто использует режим непрерывности, увидят мигание индикатора и нулевое показание, если щупы соприкоснутся и ваш мультиметр откалиброван правильно.

4. Определите и найдите компонент цепи

После того, как мультиметр будет готов и полностью откалиброван, вам необходимо найти и идентифицировать части электрической цепи, которые необходимо проверить на наличие короткого замыкания. Хотя при выборе этих деталей очень важно следить за тем, чтобы данный компонент имел хоть какое-то сопротивление, иначе найти короткое замыкание будет сложно.

5. Прикрепите наконечники щупов к цепи

После того, как вы определили нужный компонент, который нужно проверить на наличие короткого замыкания, вам нужно найти два щупа вашего мультиметра, красный и черный. Вы должны прикоснуться черным щупом к земле или корпусу электрической цепи, а красным щупом к компоненту, который хотите проверить. Убедитесь, что оба щупа касаются металлической детали, которая может быть проводом, выводом компонента или фольгой печатной платы.

6. Проверьте дисплей мультиметра

Наконец, вы можете проверить дисплей вашего мультиметра и показания, которые он показывает. Начиная с режима сопротивления, если вы видите значение 1 или OL, значит в вашей электрической цепи есть короткое замыкание. Что касается режима непрерывности, при показателе 0 или близком к 0 будет показано короткое замыкание.

Щелкните здесь, чтобы узнать, чем отличается омметр от мультиметра

Основные советы по использованию мультиметра

Хотя мы уже предоставили информацию о том, как пользоваться мультиметром, наличие дополнительной информации всегда полезно для получения максимальной отдачи от вашего мультиметра и правильного тестирования короткого замыкания. Поскольку мультиметр работает как вольтметр, омметр и амперметр, вы можете использовать мультиметр для проверки коротких замыканий, а также для проверки работоспособности вашей цепи. Некоторые мультиметры также позволяют проверять емкость батареи с помощью различных элементов управления мультиметра.

Выберите правильное устройство

Вам также необходимо убедиться, что вы используете правильный тип мультиметра для проверки коротких замыканий в данной электрической цепи. Хотя все мультиметры предлагают три основные функции измерения тока, напряжения и сопротивления, вы также можете найти мультиметры более высокого класса с гораздо большим количеством функций. Это может включать в себя больше показаний, вложений и режимов для более универсального мультиметра.

Ознакомьтесь с функциями и деталями

Говоря о частях и функциях используемого вами мультиметра, вы найдете большой дисплей, ручку выбора, порты и датчики в качестве основных частей. Хотя старые аналоговые мультиметры имеют шкалу и стрелку вместо цифрового дисплея. Что касается портов, это может включать до 4 портов, половина из которых красные, а половина — черные. В то время как черный порт предназначен для COM-порта, остальные три предназначены для измерения и чтения.

Разберитесь с портами на вашем устройстве

Хотя мы уже упоминали черный порт мультиметра, который используется для COM-подключения, другие красные порты предназначены для других целей. Он включает в себя следующие порты:

• VΩ: используется для проверки сопротивления, напряжения и непрерывности
• мкА: используется для измерения тока в цепи
• 10A: используется для измерения больших токов 200 мА и более

Как измерить напряжение

Помимо проверки на короткое замыкание, вы также можете проверить напряжение в вашей электрической цепи. Это очень важно, чтобы убедиться, что вы в настоящее время используете переменный ток или постоянный ток. Если на дисплее отображается прямая линия, то это постоянный ток, а если волнистая линия, то это переменный ток.

Типичный пример измерения

Чтобы вам было проще понять, как пользоваться мультиметром, давайте рассмотрим пример проверки батареи. Как только вы подключите аккумулятор к щупам вашего мультиметра, он не только покажет вам тип напряжения, но и значение напряжения в виде 3 вольт или 5 вольт в зависимости от вашей батареи. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться выбрать правильный диапазон, поскольку вы будете получать 1 в качестве показания, пока не выберете правильный диапазон.

Заключение

Изучая это руководство, вы должны хорошо знать свой мультиметр, а также использовать его для тестирования коротких замыканий. Фактически, мы дали полное руководство о том, как найти короткое замыкание с помощью мультиметра выше. Это позволит вам легко убедиться, есть ли у вас короткое замыкание в данной цепи или нет. Вы также можете найти инструкции о том, как правильно использовать мультиметр и его различные части. Если вы ознакомились со всей информацией о том, как найти короткое замыкание с помощью мультиметра, обязательно поделитесь своими мыслями в разделе комментариев.
