Как отрегулировать насосную станцию – sdmclimate.ru

Эксплуатация насосной станции предполагает ее автоматическое включение и отключение, в зависимости от возникновения потребности в воде. <<Дирижирует>> процессом специальное реле давления. Именно оно, в первую очередь, отвечает за нормальное функционирование всей системы.

Для того, чтобы обеспечить бесперебойную работу станции, реле должно быть правильно отрегулировано. Речь сейчас идет не о заводских настройках, которые уже установлены с фиксацией верхней и нижней границы срабатывания прибора. Как правило, они равны, соответственно, 3,0-3,5 и 1,5-1,8 бар. Однако после покупки насоса эти настройки почти всегда следует скорректировать с учетом особенностей конкретного водопровода, в частности, мощности насоса. Помимо этого, такая корректировка может понадобиться после замены отдельных деталей (узлов) или устранения засорения. Перед покупателем, по сути, стоит задача уже при монтаже еще раз провести настройку давления насосной станции.

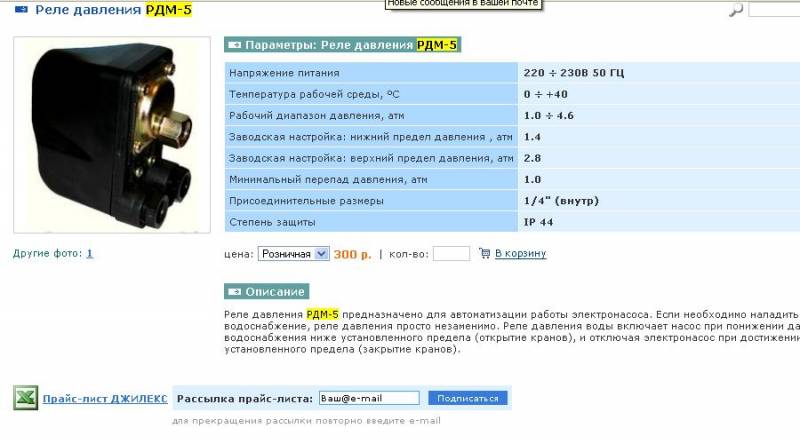

Как настроить насосную станцию: устройство реле давления

Данный датчик представляет собой металлическую или пластиковую коробку прямоугольной формы, которая располагается на гидроаккумуляторе, прямо над входом трубы водопровода.

Несмотря на свою, более чем вековую историю, этот прибор в конструктивном и функциональном отношении мало изменился. Он состоит из:

• Контактного блока;

• Пружин, регулирующих нижний и верхний пороги давления;

• Узла, где подключаются электрические провода;

• Входа для подсоединения манометра и предохранительного клапана;

• Мембранного отверстия;

• Кнопки переключения.

На некоторых моделях реле установлена также защита от чрезмерного нагревания электрического двигателя – при необходимости замены датчика предпочтительнее покупать именно такие.

Кроме того, некоторые реле давления дополнительно оснащены механической пусковой кнопкой, позволяющей принудительно включать-выключать датчик давления, а также клапаном разгрузки и шкалой настроек.

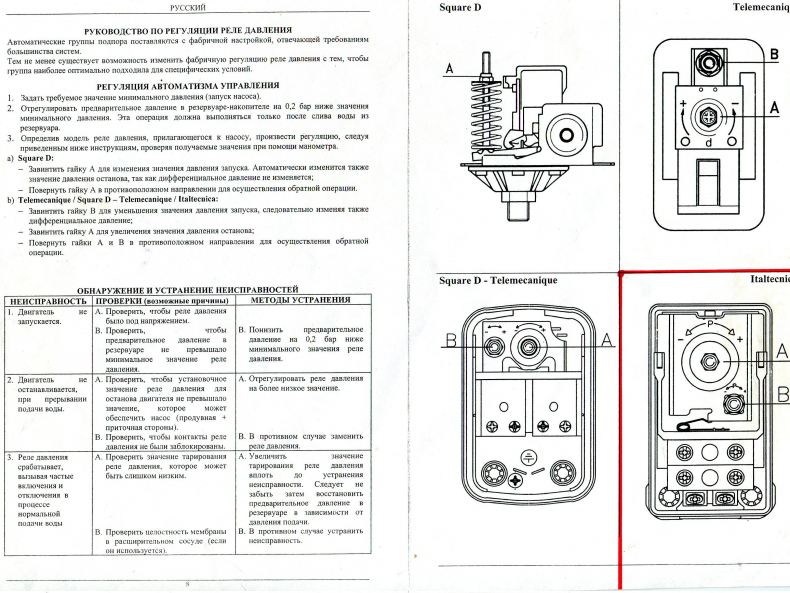

Как отрегулировать реле на насосной станции

Предварительно обесточив станцию и произведя слив воды из бачка, первым делом при помощи отвертки нужно снять защитную крышку. Под ней находятся 2 регулировочные пружины с гайками. Размер верхней побольше – она является регулятором нижнего уровня давления и рассчитана на пуск. Нижняя гайка служит для задания разницы давлений.

Установив требуемые значения, следует подключить гидроаккумулятор к сети. Уточнить, насколько точно проведены настройки, можно с помощью манометра. После того, как стрелка приходит в статическое положение (верхнее показание), происходит срабатывание автоматики с последующим отключением насоса.

Чтобы обеспечить точность настроек, следует провести сверку намеченных отметок с паспортными данными. Превышение максимальных значений, рекомендованных в инструкции по эксплуатации изделия, запрещается.

Чтобы настроить верхнее давление, необходимо отрегулировать нижнюю гайку и прокрутив ее по направлению часовой стрелки, если требуется увеличить верхний показатель давления, и провести обратное действие, если нужно его уменьшить. Таким образом регулируется диапазон давлений.

Внимание! Верхнюю гайку трогать не нет необходимости, поскольку изменения нижнего давления не требуется.

После окончания манипуляций остается только вернуть на место крышку реле.

Настройка давления насосной станции : полезные советы

Знакомство с определенными техническими нюансами поможет обезопасить себя от ошибок в процессе регулировки реле на насосной станции. Вот некоторые из них:

• Перед тем, как отрегулировать насосную станцию, ознакомьтесь с содержанием техпаспорта насоса;

• Избегайте закручивания гаек до упора, что может привести к выходу реле из строя – оно просто не будет срабатывать;

• Не устанавливайте реле на предельные показатели. Это может обернуться поломкой не только датчика, но и всей насосной станции;

• В ходе эксплуатации станции не забывайте проверять наличие воздуха в гидроаккумуляторе, в противном случае насос будет включаться слишком часто. Он мгновенно включится после открытия крана (при этом стрелка манометра резко упадет вниз) и выключится, когда его закроют. Это может стать также признаком того, что вышла из строя груша. Она представляет собой расположенную в гидроаккумуляторе специальную резиновую емкость, исполненную из плотных сортов резины. Заполняясь водой, она способствует созданию давления в системе, которое и измеряется датчиком с последующей выдачей показаний на манометр. Чтобы заменить эту важнейшую деталь на новую придется полностью демонтировать гидроаккумулятор.

Кстати: у некоторых гидроаккумуляторов рабочую ёмкость разделяет мембрана, одна часть которой заполнена воздухом, а другая – водой. Однако независимо от конструкции датчика, его показания находятся в зависимости от давления.

И, в заключение, еще два последних совета на тему «Как настроить насосную станцию»:

• следите за тем, чтобы давление воздуха было на 10 процентов ниже, чем установлено на включение – так вы продлите эксплуатационный срок прибора;

• проверку воздушного давления начинайте только после того, как вся вода из бачка гидроаккумулятора будет слита, а сам насос будет отключен от системы электроснабжения!

📐 принципы и правила настройки

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Содержание статьи:

Особенности устройства насосной станции
Причины неполадок оборудования
Исправление погрешности в работе
- Нарушение правил эксплуатации
- Неполадки в действии двигателя
- Проблемы с напором воды в системе
Ревизия накопительного бака
- Роль гидроаккумулятора в работе системы
- Контроль давления воздуха
Использование реле для регулировки давления
- #1: Принцип работы датчика давления
- #2: Регулировка и расчет необходимого давления
- #3: Настройка рекомендуемых параметров
- #4: Выбор нестандартных значений давления
Выводы и полезное видео по теме

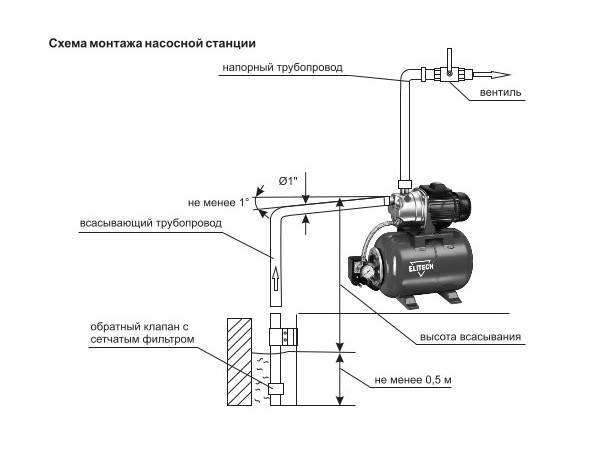

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и .

Галерея изображений

Фото из

Условия для нормальной работы насосной станции

Заполнение водой всасывающей трубы и рабочей полости

Запрет на использование без расхода воды

Исключение попадания воздуха во встасывающую трубу

Насосное оборудование в сухом подвале

Установка агрегата в подсобном помещении

Откачка из открытого водоема

Эксплуатация станции в зимний период

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует . В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

С меньшей вероятностью, но может случиться, что открыт и заблокирован из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
Перегорел предохранитель. В таком случае нужно заменить элемент.
Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от . Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Галерея изображений

Фото из

Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля

Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения

Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину

Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 — 1,6 бар

Обязательные составляющие насосной станции

Пружины для настройки реле давления

Специфика изменения давления с помощью реле

Использование манометра при настройке реле

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Использование реле для регулировки давления

За автоматизацию системы отвечает — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

#1: Принцип работы датчика давления

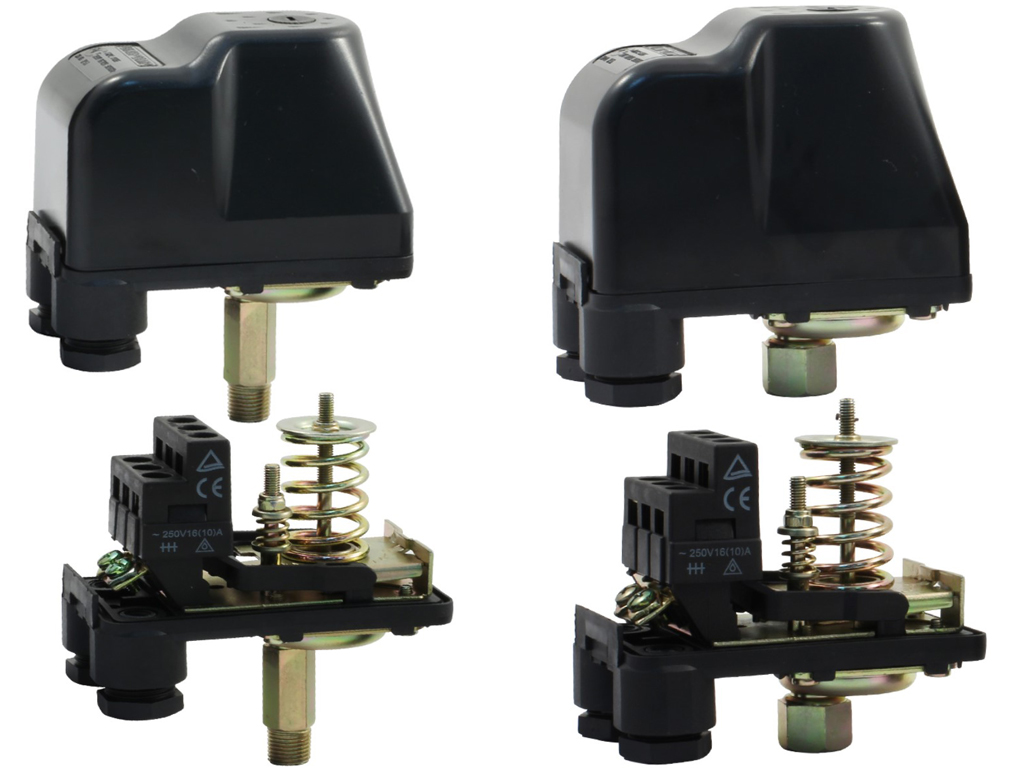

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

В процессе работы действующего устройства можно выделить несколько этапов:

При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае , по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
Разницы, между высотой самой верхней точки отбора воды и насосом;
Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле требует также соответствующих изменений и в воздушном отделении гидроаккумулятора

Дальнейшие действия имеют следующую очередность:

Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.

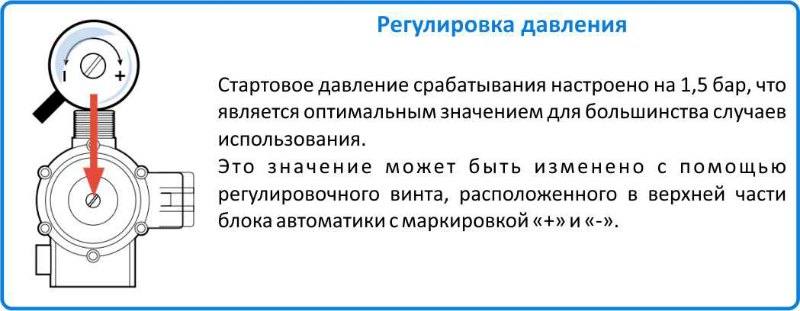

Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше ее затягивать, тем большей будет разница между ними.

Малая пружина реле давления отличается большей чувствительностью, и сжимать ее нужно крайне осторожно

Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь личным опытом в установке и эксплуатации насосных станций, а также в выполнении их настройки. Задавайте вопросы, сообщайте о недочетах в тексте, размещайте фото по теме статьи.

📐 принципы и правила настройки

Для стабильной подачи воды с требуемыми значениями напора недостаточно просто купить насосную станцию. Оборудование также должно быть настроено, запущено и должным образом эксплуатироваться. Признаться, не все из нас знакомы с тонкостями тюнинга. Да и перспектива испортить устройства неверными действиями не слишком заманчива, согласитесь?

Мы готовы поделиться с вами ценной информацией по настройке насосной станции. В нашей статье приведены методы и правила устранения нарушений работы, связанных с недостаточно высоким давлением.

Вы узнаете о причинах падения давления и познакомитесь со способами их устранения. Графические и фото приложения пояснят, как правильно настроить насосное оборудование.

Содержание статьи:

Особенности работы насосной станции
Причины аппаратных проблем
Исправление ошибок в работе
- Нарушение правил эксплуатации
- Неисправности двигателя
- Проблемы с давлением в системах с водой
Ревизия накопительного бака
- Роль аккумулятора в системе
- Регулирование давления воздуха
Использование реле для регулировки давления
- #1: Принцип работы датчика давления
- 2 #9 : Регулировка и расчет необходимого давления
- #3: Установка рекомендуемых настроек
- #4: Выбор нестандартных значений давления
Выводы и полезное видео по теме

Особенности насосной станции

Готовая насосная станция, оснащенная заводом-изготовителем, представляет собой механизм для принудительной подачи воды. Схема его работы до предела проста.

Насос закачивает воду в эластичный бак, расположенный внутри гидроаккумулятора, также называемый гидробаком. При заполнении водой он растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, вызывает отключение насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. Реле отвечает за включение и выключение устройства, уровень давления контролируется манометром.

Нарушения в работе бытовой насосной станции могут привести к выходу из строя сантехнического оборудования

Более подробно с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит нас с рекомендованной нами статьей.

Причины аппаратных проблем

Статистика неисправностей в работе бытовых насосных станций говорит о том, что чаще всего проблемы возникают из-за нарушения целостности мембраны, трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в система.

Необходимость вмешательства в его работу может возникнуть по многим причинам:

Песок и различные вещества, растворенные в воде, могут вызвать коррозию, привести к неисправностям и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры очистки воды.
Снижение давления воздуха в станции вызывает частую работу насоса и преждевременный износ. Рекомендуется время от времени измерять давление воздуха и при необходимости регулировать его.
Негерметичность соединений всасывающего трубопровода является причиной того, что двигатель работает без остановки, но не может перекачивать жидкость.
Неправильная регулировка давления насосной станции также может вызвать неудобства и даже поломки в системе.

Для продления срока службы станции рекомендуется периодически проводить ревизию. Любые работы по регулировке необходимо начинать с отключения от сети и слива воды.

Периодически проверяйте потребляемую мощность и максимальный напор. Повышенное потребление энергии указывает на трение в насосе. Если давление падает без обнаруженных утечек в системе, оборудование изношено

Исправление ошибок в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования, необходимо принять самые простые меры — очистить фильтры, устранить утечки. Если они не дают результатов, то переходите к дальнейшим действиям, пытаясь выявить первопричину.

Следующее, что нужно сделать, это отрегулировать давление в гидроаккумуляторе и .

Фотогалерея

Фото

Для поддержания оборудования в нормальном техническом состоянии и безотказной работы системы не рекомендуется превышать предельные значения, указанные производителем агрегата

Не допускается запустить насосную станцию, не заполняя водой рабочую полость и всасывающий патрубок. В противном случае за несколько минут «сухой работы» могут прогореть уплотнения, защищающие двигатель от воды, с последующим выгоранием двигателя

Запрещается использовать насосную станцию в водопроводе дома без ее потребления в точках водозабора. Недопустимая работа агрегата «в тупик»

Для сохранения ресурса водоприемного оборудования необходимо исключить попадание воздуха во всасывающую трубу

Во избежание перепадов давления в водопроводных и всасывающих патрубках и чрезмерная нагрузка на установку, не рекомендуется сужать напорный трубопровод

Мощность насосной станции, установленной в контуре, должна соответствовать максимальному количеству одновременно используемых точек водозабора

Насосная станция не может принимать воду с температурой ниже +1º и выше +35ºС. Установки открытых площадок на зиму сохранены: все они и присоединенные к ним трубы полностью осушены, оборудование рекомендуется перенести в помещение

Эксплуатация насосной станции в зимнее время в неотапливаемом помещении не допускается. Расположение оборудования должно исключать затопление и замерзание.

Условия нормальной эксплуатации насосной станции

Заполнение всасывающей трубы и рабочей полости водой

Запрещение эксплуатации без водопотребления

Предотвращение попадания воздуха во всасывающую трубу

Насосное оборудование в сухом подвале

Установка агрегата в подсобном помещении

Откачка из открытого водоема

Работа станции зимой

Ниже приведены наиболее распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться устранить самостоятельно. При более серьезных проблемах необходимо обратиться в сервисный центр.

Нарушение правил эксплуатации

Если станция постоянно работает без отключения, вероятная причина — неправильная регулировка реле — установлено высокое давление отключения. Бывает и так, что двигатель работает, но станция не качает воду.

Причина может заключаться в следующем:

При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, налив воду через специальную воронку.
Нарушена целостность трубы или в трубе или во всасывающем клапане образовалась воздушная пробка. Для выявления конкретной причины необходимо убедиться, что: впускной клапан и все соединения герметичны, отсутствуют перегибы, сужения, гидрозатворы по всей длине всасывающей трубы. Все неисправности устраняются, при необходимости заменяют поврежденные участки.
Оборудование работает без доступа к воде (сухое). Необходимо проверить, почему его нет или выявить и устранить другие причины.
Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это из-за поврежденной мембраны (тогда ее необходимо заменить), либо система отсутствует. В последнем случае необходимо замерить наличие воздуха, проверить бак на наличие трещин и повреждений.

Перед каждым пуском необходимо залить воду в насосную станцию через специальную воронку. Она не должна работать без воды. Если предполагается, что насос будет работать без воды, приобретите автоматические насосы, оснащенные регулятором расхода.

Менее вероятно, но может случиться, что он открыт и заблокирован. из-за попадания мусора или постороннего предмета. В такой ситуации необходимо разобрать трубопровод в месте возможного засорения и устранить проблему.

Неисправности двигателя

Двигатель бытовой станции не работает и не шумит, возможно, по следующим причинам:

Оборудование отключено от электросети или отсутствует напряжение в сети. Необходимо проверить схему подключения.
Перегорел предохранитель. В этом случае необходимо заменить элемент.
Если невозможно провернуть крыльчатку вентилятора, значит, она заклинила. Узнайте, почему.
Реле повреждено. Нужно попробовать его отрегулировать или, если не получится, заменить на новый.

Неисправности в двигателе чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с давлением воды в системе

Недостаточное давление воды в системе можно объяснить несколькими причинами:

Давление воды или воздуха в системе установлено на недопустимо низкое значение. Затем необходимо настроить реле в соответствии с рекомендуемыми параметрами.
Трубопровод или рабочее колесо насоса заблокированы. Решить проблему может помочь очистка элементов насосной станции от загрязнений.
Воздух попадает в трубопровод. Проверка элементов трубопровода и их соединений на герметичность может подтвердить или опровергнуть эту версию.

Плохая подача воды также связана с тем, что подсасывается воздух из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при всасывании в систему нагнетается воздух.

Плохой напор воды может вызвать значительный дискомфорт при пользовании водопроводной системой.

Ревизия накопительного бака

Приступая к работам по наладке оборудования, отключить систему от сети, закрыть напорный кран на стороне водозабора. Откручиваем кран и сливаем воду, а остатки спускаем по напорному шлангу, отсоединив его от . Сначала проверьте давление воздуха в баке гидроаккумулятора.

Роль аккумулятора в системе

Мембранный бак насосной станции представляет собой, по сути, металлический бак с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками резервуара нагнетается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая разграничивает бак на два отсека – для воды и воздуха.

Бак-аккумулятор поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проверять давление в гидропневмобаке при выключенном насосе и сливе воды из подающего трубопровода

Чем больше воды попадает в устройство, тем больше оно сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из бака. Это позволяет поддерживать стабильный напор воды даже при бездействии насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в него вместе с водой в виде мелких пузырьков и постепенно там скапливается, уменьшая полезный объем.

Для этого на больших баках предусмотрен специальный клапан. С небольшими емкостями приходится хитрить, чтобы удалить воздух: отключать систему и несколько раз сливать и наполнять бак.

Подбор бака по объему осуществляется исходя из наибольшего значения расхода воды для конкретного потребителя. Допустимое количество пусков в час, указанное производителем, а также номинальные значения давления включения, давления отключения и заданного пользователем давления в гидробаке

Регулятор давления воздуха

Хотя производитель регулирует все элементы насосной станции на этапе производства, необходимо перепроверить давление даже в новом оборудовании, так как на момент продажи оно может незначительно снизиться. Эксплуатируемое устройство осматривают до двух раз в год.

Для измерений используется самый точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность использовать автомобильный манометр со шкалой и самой низкой градуировкой, это даст более надежные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (устанавливается с помощью реле). Для баков разного объема показатель может быть от одной до двух полосок. Регулировку осуществляют через ниппель, откачивая или стравливая лишний воздух.

Для нормальной работы станция комплектуется обязательными контрольно-регулирующими устройствами:

Галерея изображений

Фото

Обязательными узлами насосной станции являются реле давления, позволяющее регулировать давление в системе, и манометр необходимый для его контроля

Для установки параметров давления в системе реле снабжено двумя пружинами, которые позволяют устанавливать верхний и нижний пределы давления в контуре водоснабжения

Для увеличения верхнего предела параметров давления, при котором работа насоса автоматически прерывается, гайку 1 поворачивают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, необходимо поднять на такую же величину

Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Рекомендуемый верхний и нижний пределы перепада давления в диапазоне 1,2 — 1,6 бар

Обязательные компоненты насосной станции

Пружины для настройки реле давления

Специфика изменения давления реле

Использование манометра при настройке реле

Чем меньше воздуха закачивается в систему, тем больше воды она может накопить. Давление воды будет сильным, когда бак полон, и все больше и больше ослабевает, когда вода набирается.

Если такие перепады устраивают потребителя, то можно оставить давление на минимально допустимом уровне, но не менее 1 бар. Более низкое значение может вызвать трение груши, наполненной водой, о стенку бака и повредить его.

Для установки при сильном давлении воды необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница давления при заполненном и пустом баке будет менее заметна, обеспечивая равномерный и сильный поток воды.

Использование реле для регулировки давления

Отвечает за автоматику системы — устройство, управляющее насосной станцией, выполняющее функцию включения и выключения устройства. Это также предотвращает создание в системе избыточного давления.

Реле давления управляет циклами включения/выключения при достижении заданного пользователем рабочего давления. Работу реле давления контролируют с помощью манометра.

№1: Принцип работы датчика давления

Основным элементом реле является группа контактов, которая закреплена на металлическом основании и отвечает за включение и выключение устройства.

Рядом две пружины разного размера для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещается сама мембрана и металлический поршень. Сверху все закрыто пластиковой крышкой.

Продукция разных производителей и принцип ее работы практически идентичны, различаться они могут лишь в незначительных деталях

В процессе работы данного устройства можно выделить несколько этапов:

При открытии крана , вода некоторое время поступает в водопроводную точку из заполненного бачка. При этом давление, имеющееся в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Контакт замыкается, помпа включается.
Насос работает, перекачивая воду потребителю, и при закрытии всех кранов наполняет водой бак.
При постепенном заполнении гидроаккумулятора давление увеличивается, и оно начинает воздействовать на мембрану, которая давит на поршень. В результате контакты размыкаются и насос останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже срок службы оборудования. Если параметры установлены неправильно, насос не будет работать вообще или будет работать постоянно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на давление, создаваемое мембраной гидробака, спрятаны под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

В новом устройстве уже есть заводские настройки реле, но, тем не менее, лучше их дополнительно проверить. Перед настройкой необходимо выяснить рекомендуемые производителем значения для установки допустимого порога давления (для замыкания и размыкания контактов).

При неправильной регулировке производитель имеет полное право отказаться от гарантии.

Расчет допустимого давления при включении/выключении устройства производитель проводит с учетом предполагаемых особенностей эксплуатации. Их учитывают при разработке рабочих параметров для разных моделей насосных станций.

Величина включения равна сумме:

Требуемое давление в высшей точке водопровода, где осуществляется забор воды;
Перепады высоты высшей точки забора воды и насоса;
Потери в напорном водопроводе.

Скорость отключения рассчитывается следующим образом: плюс один и отнять полтора бара от давления отключения. При этом нельзя допускать, чтобы давление отключения превышало максимально допустимое давление, возникающее на выходе трубопровода из насоса.

Распространенной ошибкой, влияющей на работу насосной станции, является неучет суммарной суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды до точек водоразбора

# 3: Установка рекомендуемых настроек

Перед изменением настроек необходимо зафиксировать предыдущие показатели с помощью манометра. Включив насос, зафиксируйте значения давления в момент выключения и включения. Это поможет определить, в какую сторону корректировать – в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле также требует соответствующих изменений в воздушной камере гидроаккумулятора

Дальнейшие действия имеют следующий приоритет:

Отключите станцию от сети, слейте воду и откройте крышку реле ключом.
Давление запуска насоса регулируется вращением гайки, удерживающей большую пружину (P). Закручивая его по часовой стрелке, добиваются сжатия пружины и устанавливают необходимое усилие переключения. В различных моделях устройства допустимые значения могут составлять от 1,1 до 2,2 бар.
Поворачивая маленькую гайку (∆P) по часовой стрелке, можно увеличить разрыв между давлением выключения и давлением включения устройства, который обычно составляет 1 бар. Таким образом, давление отключения можно зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важный нюанс, маленькая пружинка не регулирует порог срабатывания, как это ошибочно понимают некоторые.

Устанавливает дельту между значениями включения станции, и ее отключения. То есть полностью ослабленная пружина ничего не изменит — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше он задерживается, тем больше будет разница между ними.

Маленькая пружина реле давления более чувствительна и требует очень осторожного нажатия

Проверить правильность установки показателей с помощью манометра. Если не удалось добиться требуемых значений с первой попытки, регулировка продолжается.

# 4: Выбор нестандартных значений давления

Вы можете установить в приборе другой уровень давления, отличный от рекомендаций производителя, подстраивая оборудование под индивидуальные требования пользователя. Увеличивая дальность при включении/выключении добиваются более редких откликов станции.

Это продлевает срок службы устройства, но делает напор воды неравномерным. За счет уменьшения разницы добиваются стабильного давления, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, видео демонстрирует:

Видео о том, что делать если станция часто срабатывает:

Проведение самостоятельной регулировки насосной станции, необходимо иметь в виду, что иногда изменение заводских рекомендаций может ухудшить работу системы водоснабжения. Насос, шланги, сантехнические приборы – у всего есть ограничения по давлению, нарушение которых приведет к поломкам. Поэтому, прежде чем приступать к самостоятельным действиям, лучше спросить совета у опытного специалиста.

Пожалуйста, оставляйте комментарии в блоке ниже. Поделитесь личным опытом установки и эксплуатации насосных станций, а также осуществления их настройки. Задавайте вопросы, сообщайте о недостатках в тексте, размещайте фото по теме статьи.

как самому отрегулировать, регулировка давления воды в водопроводе

Реле давления является одной из важных частей насосной станции. Он отвечает за работу насоса при определенных значениях давления. Периодически реле нужно правильно настраивать. Для этого следует знать, как он устроен, его принцип действия и технические характеристики.

Несмотря на свои небольшие размеры, реле значительно продлевает срок службы насоса, а также обеспечивает качество работы насосной станции.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Большое значение имеет каждый ее элемент. Сразу после отключения насоса и включения при достижении определенного давления в гидробаке отвечает прессостат.

Реле давления — элемент, регулирующий расход воды в системе. Благодаря реле включается и выключается вся насосная система. Это реле, которое регулирует давление воды.

По принципу действия реле делятся на электронные и механические. Использование электронных реле проще в плане эксплуатации, но срок службы механических больше. Поэтому механические реле пользуются большим спросом.

903:30

Реле могут быть изначально встроены в насосную станцию, а могут быть и отдельными. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

Вода неизбежно содержит сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому для очистки воды лучше использовать специальный отдельный фильтр. Основное преимущество использования электронного реле в том, что оно не позволяет насосной станции простаивать. После отключения подачи воды электронное устройство еще некоторое время продолжает работать. Кроме того, такие реле проще в настройке и установке.

Часто датчики давления сразу имеют заводские настройки. Как правило, на включение выставляют 1,5-1,8 атмосферы, на выключение 2,5-3 атмосферы. Максимально допустимое давление для реле 5 атмосфер. Однако не каждая система может его выдержать. Если давление слишком высокое, это может привести к утечкам, износу мембраны насоса и другим неисправностям.

Первоначальная регулировка не всегда подходит для определенных условий станции, и тогда приходится самому настраивать реле. Конечно, для правильной настройки лучше всего подробно ознакомиться с тем, что это за маленькое устройство и как оно работает.

Принцип устройства

Наиболее распространенный механический реле давления насосной станции представляет собой металлическую пластину с контактной группой сверху, двумя подпружиненными регуляторами и соединительными клеммами. На дно металлической пластины устанавливается мембранная крышка. Она охватывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке имеется резьбовое соединение для установки на переходник, который находится на насосном оборудовании.

Все вышеперечисленные детали конструкции закрыты пластиковой крышкой.

На рабочей части регулятора эта крышка крепится винтами.

При необходимости его можно снять с помощью гаечного ключа или отвертки.

Реле

могут иметь различную конфигурацию, форму и даже различаться расположением некоторых элементов или схемой подключения. Существуют реле, которые имеют дополнительные защитные элементы, сохраняющие работу устройства всухую и помогающие защитить двигатель от перегрева.

Для водоснабжения частного дома применяют конструкции станций, в которых регулятор давления — РМ-5 или его зарубежные аналоги. Эта модель реле давления внутри имеет подвижную пластину и две пружины на противоположных сторонах. Пластина перемещает давление воды в системе с помощью мембраны.

Вращая прижимную гайку того или иного пружинного блока, можно изменять в большую или меньшую сторону пределы срабатывания реле. Пружины как бы способствуют давлению воды, вытесняющей пластину.

Механизм выполнен так, что при смещении пластины происходит размыкание или замыкание нескольких контактных групп. Если рассматривать схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель подается питание. При этом в баке повышается давление воды.

Когда давление достигает значения, заданного пружинами верхнего предела, срабатывает механизм, размыкается контакт и отключается насос. Жидкость из трубопровода не поступает обратно в скважину из-за обратного клапана. По мере использования воды груша опорожняется, давление снижается, а затем срабатывает пружина нижнего параметра, которая замыкает контакты, в том числе и помпу.

Затем цикл повторяется.

903:30

При работе всей насосной станции работа реле давления следующая:

открывается кран воды и она поступает из заполненного гидробака;
в системе начинает снижаться давление, и мембрана давит на поршень;
контакты замкнуты и насос включен;

вода поступает к потребителю, а при закрытии крана заполняет гидробак;
когда вода закачивается в гидробак, давление повышается, она воздействует на мембрану, а та в свою очередь на поршень, и контакты размыкаются,
насос перестает работать.

От настроек реле зависит и частота включения насоса, и напор воды, и срок службы всей системы. Если параметры установлены неправильно, насос не будет работать правильно.

903:30

Обучение

Реле следует регулировать только после проверки давления воздуха в аккумуляторе. Для этого лучше понять, как работает этот гидроаккумулятор (гидробак). Это герметичный композитный контейнер. Основной рабочей частью бака является резиновая груша, в которую набирается вода. Другая часть представляет собой металлический корпус гидроаккумулятора. Пространство между оболочкой и грушей заполнено сжатым воздухом.

Груша, в которой скапливается вода, подключается к водопроводу. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, при открытии крана с водой она движется по трубопроводу под давлением, а насос не включается.

Перед проверкой давления воздуха в гидробаке насосную станцию следует отключить от сети, а из гидробака слить всю воду. Далее открыть боковую крышку на баке, найти штуцер и измерить давление велосипедным или автомобильным насосом с манометром.

Хорошо, если его значение около 1,5 атмосферы.

В том случае, если полученный результат имеет меньшее значение, то давление поднимают до нужного с помощью того же насоса. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше устанавливать в пределах 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

При использовании насосной станции важно периодически проверять давление воздуха в гидробаке. (примерно раз в месяц или хотя бы три месяца), а если есть необходимость, то и подкачивать. Эти манипуляции позволят мембране гидроаккумулятора работать дольше. Но из этого также не следует, что гидробак слишком долго пустует без воды, так как это может привести к растрескиванию стенок.

После регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в штатном режиме. Это означает, что реле давления должно регулироваться напрямую.

Как установить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. И делать это нужно правильно.

Несмотря на то, что реле давления сразу идет с заводскими настройками, лучшим вариантом будет их проверка и дальнейшая корректировка. Перед тем, как приступить к регулировке реле, стоит узнать, какие значения рекомендует завод-изготовитель для установки допустимых значений давления. Однако необходимо учитывать, что выход из строя насосной станции из-за неверных настроек – это негарантийный случай.

903:30

При проведении расчетов допустимых давлений давления и отключения автоматики изготовитель учитывает возможные особенности эксплуатации.

И это делается при разработке параметров для работы.

При их выборе учитываются следующие данные:

потребное давление на самом высоком участке трубопровода;
перепад высот между насосом и самой высокой секцией забора воды;
возможно падение давления при перекачке воды.

Перед регулировкой необходимо подготовить инструменты в виде набора отверток и ключей. Обычно крышку реле делают в черном цвете, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, выполняющие роль регулятора. Каждая пружина имеет гайку.

Следует отметить, что размер верхней пружины больше, а гайка на ней регулирует давление на отключение. Также иногда обозначается буквой «П». Небольшая гайка на нижней пружине позволяет регулировать разницу давлений. Обозначение маленькой гайки в виде «ΔP» (дельта P).

Стоит помнить, что точность сделанных настроек лучше всего проверять по манометру, который встроен в систему. Для обеспечения более точных настроек важно сверить полученные значения с указанными в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для повышения давления, при котором станция отключится, гайку «П» затягивают по часовой стрелке, а для понижения — против часовой стрелки. Часто рядом с гайкой носят обозначения в виде «+» и «-». Вращение гайки необходимо осуществлять медленно, меньше оборотов за раз. Полезно помнить, что при большем значении «Р» воды в груше будет больше, а значит, насос будет включаться реже.

Прежде чем приступить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит резиновую грушу и воздух. Насос перекачивает воду из колодца в грушу. Он заполняется водой, воздух сжимается, а на стенках создается давление.

Регулировка реле давления позволяет установить предел наполнения бака, то есть момент, когда должен отключиться насос. Давление в системе отображается на манометре. Стоит отметить, что вода в колодец не будет поступать за счет обратного клапана.

Когда кран в доме открывается, вода из груши выходит с напором, равным приложенному давлению. Вода из груши расходуется и давление снижается, а при достижении нижнего порога включается насос.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, имеющий резьбу для основных деталей, в том числе и для манометра. Очень важно установить обратный клапан и фитинг в правильном порядке. В противном случае будет сложно отрегулировать реле давления.

Стоит отметить, что помимо реле в состав насосной станции может входить датчик «сухого хода», а также преобразователь частоты.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, а значит можно приступать к регулировке прессостата. Сначала нужно отключить насос, затем слить воду из трубопровода, по возможности открыв самый нижний кран. После с помощью гаечного ключа или отвертки необходимо снять пластиковый корпус с реле. Включите насос и дайте системе заполниться водой.

После срабатывания реле и выключения насоса запишите значение, отображаемое на манометре. Это значение является верхним пределом давления. Далее нужно частично открыть вентиль, расположенный в максимально высокой части системы. В случае одноуровневой системы водосбора необходимо открывать наиболее удаленный от насоса кран.

Когда давление упадет до определенного значения, насос запустится. В этот момент нужно зафиксировать данные манометром. Получите значение нижнего давления. Если отнять его от записанного ранее верхнего давления, то получим значение текущего перепада давления реле.

Однако помимо значения давления необходимо проверить, создается ли достаточное давление воды в самом верхнем и самом удаленном кране системы. Если оно слабое, то необходимо увеличить значение нижнего давления. Первоначально устройство отключают от сети, а затем затягивают гайку, которая находится на большей пружине. При сильном давлении гайку ослабляют, чтобы ослабить ее.

Теперь вы можете отрегулировать разницу давлений реле, найденного выше. Обычно оптимальное значение составляет 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос будет часто включаться, что снижает срок службы системы.

Если значение перепада давления реле больше 1,4 атмосферы, система не будет работать в таком режиме сильного износа, но разница между максимальным и минимальным давлением становится вполне заметной. Для регулировки поверните гайку на меньшей пружине. Чтобы увеличить значение перепада давления, затяните гайку по часовой стрелке. Если пружина ослаблена, результат будет противоположным.

При полностью ослабленных пружинах настройка реле производится несколько иначе. Сначала запустите насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до того уровня, пока вода из самого дальнего от насоса крана не будет течь под приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Это давление фиксируется отключением насоса и насосной станции от электропитания.

Затем с реле снимается пластмассовый корпус и затягивается гайка, которая находится на большей пружине, до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливается на место, и запускается насосное оборудование. Давление нагнетается еще на 1,4 атмосферы.

После этого снова отключите прибор от источника питания, снимите корпус реле и затяните гайку меньшей пружины до щелчка. Это контакт, открывающийся по щелчку. Получаем реле давления, настроенное на работу с верхним давлением 2,9 атмосферы и нижним давлением 1,5 атмосферы. Закончив настройку, верните пластиковый корпус реле на место и подключите насосную станцию к сети.

Настройка реле при заливе воды грушей не производится. Это связано с тем, что верхнее давление реле регулируется как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор полный, то нельзя точно сказать, сколько воды в атмосфере, а сколько воздуха.

Советы

Чтобы вода в вашей системе всегда радовала вас своим напором, стоит прислушаться к советам, как отрегулировать реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не устанавливать максимальное значение давления (более 5 атмосфер). А также не должно быть гаек, регулирующих давление, затянутых до упора. В противном случае реле, вообще, работать не будет.

903:30

При эксплуатации насосной станции нужно смотреть на наличие и давление воздуха в корпусе гидробака. Некоторые проблемы можно определить на слух. Например, при пониженном давлении воздуха в резервуаре гидроаккумулятора насос будет включаться слишком часто. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В этом случае при открытом кране манометр будет достигать нижнего значения.

Чтобы мембрана или груша проработали как можно дольше, при регулировке реле следует установить давление воздуха на 10 процентов ниже значения давления включения.

Следует отметить, что проверка давления воздуха в гидробаке производится только при сливе воды из водопровода и отключении насоса от электросети.

903:30

Если регулировка верхнего значения не отключает насос, а манометр показывает какую-то одну и ту же цифру, то это говорит о малой мощности насоса. Его просто недостаточно для перекачивания воды в установленных пределах.

Ремонт реле возможен, но не всегда целесообразен. Лучше приобрести новое исправное реле, так как оно предохраняет грушу от поломки, а насос от чрезмерной перегрузки. Реле нуждается в постоянном уходе, например, можно смазывать внутренние детали, которые трутся. Это уменьшит сопротивление, и реле сработает точнее.

Достижение оптимальной работы насосной станции важно, и во многом это зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Давление лучше всего проверять автомобильным насосом, который имеет менее градуированную шкалу.

РубрикаРазное
