Как подключать светодиоды к источнику питания: Правильные схемы подключения светодиода

необходимые расчеты и алгоритм подключения

Исторически сложилось так, что источники питания на 12 вольт наиболее распространены и востребованы. Они и безопасны для здоровья людей, и надежны. Бортовые электросистемы автомобилей тоже имеет двенадцативольтовое питание в большинстве случаев. Практика показывает, что подключить светодиод к 12 вольтам, как и к источнику питания с другим напряжением, просто, если знать некоторые правила и законы электротехники.

• Характеристики светодиодов
• Обзор источников питания
• Алгоритм действий при подключении

Характеристики светодиодов

Все светоизлучающие диоды имеют паспортные характеристики, из которых важными для их подключения являются номинальный прямой ток и падение напряжение при нем. Согласно вольт-амперной характеристике, которая имеет нелинейный характер, незначительное превышение номинального напряжения резко увеличивает ток протекания, а это приводит к выходу из строя всего элемента.

Светоизлучающие диоды, как правило, обладают низким обратным напряжением

(порядка 5 вольт). Рекомендуется перед тем, как подключить элемент к источнику электричества, проверить соблюдение полярности.

Для защиты от переполюсовки совместно со светодиодом следует установить параллельно с ним обычный диод с высоким обратным напряжением.

Обзор источников питания

Оптимальным вариантом является подключение светодиода к 12 вольтам через стабилизатор тока. Но некоторые производители экономят на этом элементе и производят источники тока без его стабилизации.

Более всего распространены бестрансформаторные ИП, оснащенные гасящим конденсатором и выходом с токозадающим резистором. Такая схема не защищена от скачков напряжения в сети, но из-за дешевизны и компактной конструкции используется во многих приборах, в том числе и в светодиодных источниках света.

При использовании аккумулятора для подачи электропитания на светодиод достаточно добавить в схему ограничительный резистор с правильно подобранными мощностью и сопротивлением.

Бортовая сеть автомобилей тоже имеет 12 вольт в большинстве случаев, но скачки напряжения у нее довольно значительные при разных режимах работы. Поэтому для подключения светодиода к питанию от автомобильной электросистемы необходим стабилизатор (драйвер).

Иногда можно встретить БП без стабилизатора с трансформатором. В них последовательно соединены такие элементы:

• трансформатор;
• диодный мост для выпрямления тока;
• емкостной фильтр (обычный конденсатор).

Любой скачок в электросети таким блоком питания будет передаваться на светодиоды, а это скажется на их работоспособности. Такие источники питания оправдано использовать в тех случаях, когда сеть имеет стабильные параметры.

Блоки питания, выдающие переменное электричество, использовать для подключения светодиодов нельзя. Их, по крайней мере, необходимо дополнить выпрямителем и конденсатором, а в лучшем случае — еще и стабилизатором.

Алгоритм действий при подключении

Весь порядок действий состоит из пяти шагов, выполняемых последовательно.

Алгоритм действий такой:

1. Определение типа БП и его рабочих параметров.
2. Определение потребляемой мощности, номинального тока и падения напряжения светодиода.
3. Расчет количества светодиодов, которые можно безопасно подключить к имеющемуся БП, и расчет резистора, если он требуется.
4. Монтаж схемы, во время которого элементы соединяются с учетом полярности.
5. Проверка пайки контактов и их изоляция.

Информацию о параметрах выдаваемого тока источником питания можно узнать из технического паспорта или таблички на корпусе. Характеристики светодиодов, необходимые для расчета резистора, узнают из справочников или технической документации, если она есть в наличии.

Формулы для расчета мощности и сопротивления резистора основаны на законе Ома. Мощность определяется так: P=(Uпит — (Uled1 + Uled2 +…+ Uledn)) * Iled.

А необходимое сопротивление можно найти по аналогичной формуле, только в конце напряжение не умножается на силу тока, а делится на нее. В обеих формулах Uledn — это падение напряжения на каждом из светодиодов, Uпит — напряжение блока питания, а Iled — номинальный ток светодиодов.

В зависимости от условий, яркость свечения СОВ-матриц можно регулировать изменением силы тока. Для этого их схему оснащают драйвером. Каждая СОВ-матрица имеет свои параметры рабочего тока и ориентировочное падение напряжения, которые указываются в паспорте к элементу.

Использовать блок питания на 12 вольт для питания СОВ-матрицы не совсем правильно. Даже при падении напряжения около 12 вольт для ее работы необходим ограничительный резистор. Как итог — рабочий ток ниже номинального значения и свечение элемента происходит с меньшей эффективностью. Выходом из положения является применение в схеме преобразователя низковольтного напряжения в ток.

Схема подключения светодиодов на 5 и 12 вольт

Светодиоды широко используются для устройства освещения и индикации из-за своей надежности и экономичности. Имеют достаточно высокий коэффициент полезного действия, безопасны и долговечны по сравнению с обычными лампами накаливания.

Чтобы светодиод светился

Через него необходимо пропустить электрический ток в направлении одной стороны – от анода к катоду. При этом его невозможно подключить напрямую к источнику питания, поскольку он немедленно сгорит. Чтобы обеспечить нормальную работу, необходим ограничитель, которым служит резистор, устанавливаемый в цепь последовательно со светодиодом.

По цветам светодиоды разделяются на красный, желтый, зеленый, голубой, фиолетовый, белый. Цвет можно определить, лишь включив его, поскольку почти все они изготовлены из прозрачного бесцветного пластика.

Кроме того их также различают по номинальному току потребления. В основном, широкое распространение получили изделия с потребляемым током 10 и 20 миллиампер.

Идеальный источник питания для светодиодов – блок питания компьютера. При использовании в качестве обычного освещения применяются разъемы, на выходе у которых 5 или 12 вольт. Когда они используются в качестве светомузыки, то они подключаются через LPT-порт компьютера.

Рассмотрим различные варианты схем подключения светодиодов

При питании номинальным током 5 вольт в цепь включается резистор с сопротивлением 100-200 Ом.

Светодиоды на 12 вольт при подключении питания в цепь, последовательно с ними включается ограничительный резистор с сопротивлением 400-900 Ом.

При подключении на 5 вольт для двух светодиодов, в цепь последовательно включают ограничительный резистор сопротивлением до 100 Ом. В отдельных случаях наблюдается тусклое их свечение даже без использования резистора.

При подключении питания током на 12 вольт для двух светодиодов подключенных в цепь последовательно включается резистор сопротивлением 250-600 Ом.

При использовании источника питания номинальным током 12 вольт для трех светодиодов в цепи применяется резистор 100-250 Ом.

При такой схеме подключения отдельные модели будут тускло светиться даже без использования резистора.

Кроме последовательного подключения в отдельных случаях применяется параллельное их подключение. В этом случае аноды и катоды у них сходятся в две отдельные точки или в два пучка. Такие схемы отличаются низкой экономичностью и небезопасны в эксплуатации.

Параллельное подключение должно осуществляться с применением светодиодов с одинаковыми параметрами, при этом разброс характеристик должен быть минимальным. Расчет сопротивления ограничительного резистора должен быть произведен с достаточно высокой точностью. При перегорании даже одного светодиода – другие сгорают поочередно в течение нескольких минут.

Чаще всего для параллельного подключения используется следующая схема:

При такой схеме используются выпрямительные диоды различных марок, что исключает возможность их выгорания. На диодах происходит падение напряжения и до светодиодов доходит напряжение менее 5 вольт. Такая схема обычно используется для круглосуточного освещения помещения.

При подключении к LPT-порту в цепь последовательно включается резистор сопротивлением до 100 Ом. При приведении порта LPT в режим ЕРР резистор может и не устанавливаться.

Как подключить светодиодные ленты к источнику питания?

Вы здесь: Главная / Без категории / Как подключить светодиодные ленты к источнику питания?

Отзыв от Leticia Haupt Последнее обновление 11 апреля 2022 г.

Соединительные полосы могут быть затруднены для поддержания источника питания. Здесь мы упомянули лучшие способы подключения светодиодных лент к источнику питания. Светодиодные светильники могут сделать ваш дом лучше и эстетичнее.

Как подключить светодиодные ленты к источнику питания?

Быстрая навигация

1

Светодиодные фонари — отличный способ осветить ваш дом. Установить светодиодные ленты в своем доме очень просто. Вы можете выполнить шаги, указанные ниже, чтобы правильно установить светодиодные ленты.

Общее время: 30 минут

Метод 1: Выберите светодиоды И измерьте все области, где вы хотите установить светодиоды. Добавьте все измерения, чтобы получить общую длину светодиодной ленты, которая вам понадобится. Проверьте длину между розеткой и местом, где вы хотите установить светодиоды. Обязательно тщательно определите длину светодиодной ленты, которая вам понадобится.

2. Проверьте светодиоды

Проверьте светодиоды, чтобы узнать, какой источник питания они используют. Светодиоды используют 12В или 24В в качестве источника питания. Убедитесь, что ваш блок питания соответствует тому, который используется светодиодами. Светодиоды, которые используют 24 В в качестве источника питания, ярче.

3. Оцените общую мощность, потребляемую светодиодной лентой.

Оцените общую мощность, потребляемую светодиодами. Упоминается мощность, потребляемая светодиодами на фут их длины. Вы можете рассчитать общую мощность, используемую светодиодами. Умножьте мощность, потребляемую на фут, на общую длину используемой светодиодной ленты.

4. Рассчитайте минимальную номинальную мощность

Номинальная мощность должна в 1,2 раза превышать общую мощность, потребляемую светодиодной лентой. Умножьте общую потребляемую мощность на 1,2, чтобы получить номинальную мощность.

5. Рассчитать минимальную силу тока

Можно рассчитать минимальную силу тока. Разделите общую потребляемую мощность на напряжение. Вы также можете определить минимальную потребность в амперах с помощью мультиметра.

6. Купите блок питания с требуемой мощностью.

Используйте минимальную силу тока и номинальную мощность, рассчитанные для покупки блока питания. Вы можете купить блок питания, в котором можно использовать имеющиеся у вас светодиодные ленты. Адаптер кирпичного типа является наиболее распространенным источником питания. Легко подключается к светодиодной ленте.

Он также поставляется с принадлежностями, необходимыми для его подключения к светодиодным лентам. Если вы хотите запитать разные светодиодные ленты разными блоками питания. Убедитесь, что вы рассчитали требования к мощности всех светодиодов. И купить переходник соответственно. Вы также можете подключить светодиоды к блоку питания. Но, как правило, это сложно сделать самостоятельно.

Способ 2: Соединение светодиодов и источника питания

1. Если вы хотите подключить отдельные светодиодные ленты, следует использовать вставные быстроразъемные соединения

Вы можете установить зажимные соединители на медные точки на конце из светодиодных лент. Прикрепите красный провод к положительной точке. И черный провод к минусовой точке. Если вы не хотите использовать разъемы, вы также можете припаять полоски.

2. Используйте винтовые соединители

. Вы также можете использовать винтовые соединители для подключения светодиодных лент. Убедитесь, что правильно проверили положительные и отрицательные клеммы разъема. И подключите провода к соответствующей клемме навинчиваемого разъема. Используйте отвертку, чтобы убедиться в правильности соединения. Резьбовые соединители в основном используются для пайки. Но его также можно использовать для подключения различных светодиодных лент к одному блоку питания.

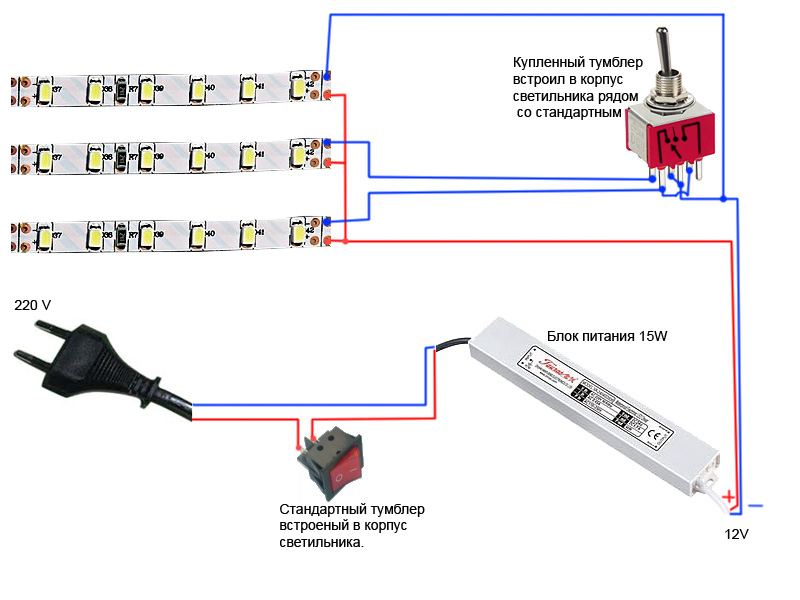

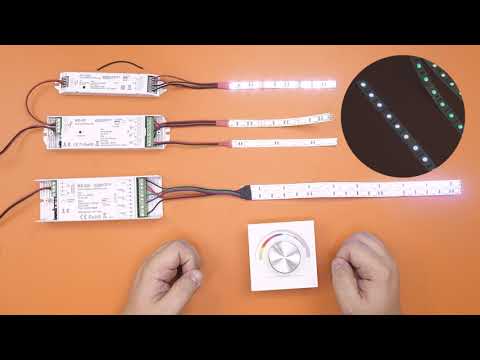

3. Подсоедините светодиодную ленту к источнику питания

На одном конце блока питания имеется вилка. Он подключается к адаптеру вашей светодиодной ленты, который находится на конце ленты. Вы также можете использовать быстроразъемный разъем для подключения светодиода к источнику питания. Разветвитель ленты можно использовать, если вы хотите подключить различные светодиодные ленты к блоку питания. Подключается к светодиодным лентам. И его окончание прикреплено к источнику питания. Проверьте светодиодные ленты. Если они не работают, проверьте выравнивание проводов. И убедитесь, что светодиоды правильно подключены.

Способ 3: светодиодные ленты можно спаять вместе

1. Выберите провода для пайки полос

Светодиодные лампы имеют два контакта. Итак, вам понадобится два провода. Купите два провода разного цвета. Обычно используются черный и красный провода. Припаяйте разъем к проводам. Если у разъема есть провода, вам не придется покупать дополнительные провода.

2. Оболочка каждого провода должна быть удалена

Используйте плоскогубцы, чтобы удалить примерно полдюйма проводов. Вам нужно только снять кожух с конца провода, который не подключен к разъему. При снятии кожуха следите за тем, чтобы не повредить провода.

3. Используйте защитное снаряжение

Пайка выделяет вредные для вас пары и другие загрязняющие вещества. Поэтому не забудьте надеть маску при пайке проводов. Также наденьте очки, чтобы защитить глаза от металла или других предметов, которые падают во время пайки. Также можно использовать термостойкие перчатки. Не забудьте открыть все окна и двери во время пайки проводов. Это удалит все запахи и загрязнения. Который освобождается при пайке проводов.

4. Нагрейте припой

Паяльник должен быть нагрет примерно до 350° по Фаренгейту. Потому что эта температура подходит для пайки меди без ее сжигания. Паяльник сильно нагревается, поэтому будьте осторожны.

5. Припаяйте конец провода к светодиодной ленте

Расплавьте провод и подключите его к медным точкам, имеющимся на светодиодной ленте. Красный провод должен быть подключен к положительной клемме. И черный провод должен быть подключен к отрицательной клемме. Убедитесь, что пайка выполнена правильно и провода не отпадают.

6. Дайте проводам остыть

Подождите, пока провода остынут, прежде чем проверять их. Убедитесь, что в припаянных проводах не осталось тепла, чтобы защитить их от повреждения. Вы можете подключить провод, чтобы проверить, работает ли светодиодная лента. Если это не работает, проверьте все соединения еще раз.

7. Используйте термоусадочную трубку для покрытия незащищенного провода

Вы должны закрыть припаянные провода термоусадочной трубкой. Это защищает провода и защищает вас от ударов. Используйте тепловую пушку, чтобы правильно прикрепить термоусадочную трубку к непокрытым проводам.

8. Присоедините провода для пайки к концам светодиодов и разъемов

Вы можете соединять различные светодиодные ленты, припаивая их друг к другу. Вы также можете использовать соединители, чтобы соединить их.

Способ 4. Крепление светодиодов

1. Очистите место, куда вы хотите прикрепить светодиоды

С помощью воды и ткани очистите место, где вы хотите установить светодиоды. Поверхность должна быть чистой и убедиться, что на ней не осталось пыли. Для правильной очистки поверхности можно использовать специальное чистящее средство. Убедитесь, что не осталось пыли, чтобы правильно прикрепить светодиоды к поверхности.

2. Прикрепите светодиоды к поверхности

На обратной стороне светодиодной ленты имеется клейкое покрытие. Вы можете снять это покрытие и сразу приклеить светодиодную ленту к поверхности. Если поверхность чистая, светодиод должен прикрепиться без проблем. Медленно снимите покрытие и осторожно прикрепите его к поверхности. Если светодиод не приклеивается должным образом, вы можете использовать монтажные ленты или зажимы, чтобы прикрепить его к поверхности.

3. Отрежьте светодиоды от пунктирной точки, если вам нужна определенная длина

Если вам нужна светодиодная лента определенной длины, вы можете ее обрезать. Убедитесь, что вырезаете его только по пунктирным линиям. Пунктирные линии присутствуют на всех полосах. Вам нужно будет прикрепить полосу, которую вы вырезали, к блоку питания или разъемам. Так что не режьте полосу, если в этом нет необходимости. Теперь, когда вы установили светодиодные ленты, вы можете использовать их для освещения своей комнаты.

Сколько питания мне нужно для светодиодной ленты?

Вы можете выбрать блок питания. Путем расчета минимальной силы тока, минимальной номинальной мощности и максимальной потребляемой мощности.

1. Проверка светодиодов

Проверьте светодиоды, чтобы узнать, какой источник питания они используют. Светодиоды используют 12В или 24В в качестве источника питания. Убедитесь, что ваш блок питания соответствует тому, который используется светодиодами. Светодиоды, которые используют 24 В в качестве источника питания, ярче.

2. Оценить общую мощность, потребляемую светодиодной лентой

Оцените общую мощность, потребляемую светодиодами.

Упоминается мощность, потребляемая светодиодами на фут их длины. Вы можете рассчитать общую мощность, используемую светодиодами. Умножьте мощность, потребляемую на фут, на общую длину используемой светодиодной ленты.

3. Расчет минимальной номинальной мощности

Номинальная мощность должна в 1,2 раза превышать общую мощность, потребляемую светодиодной лентой. Умножьте общую потребляемую мощность на 1,2, чтобы получить номинальную мощность.

4. Рассчитать минимальный ток

Можно рассчитать минимальную силу тока. Разделите общую потребляемую мощность на напряжение. Вы также можете определить минимальную потребность в амперах с помощью мультиметра.

5. Купите блок питания с требуемой мощностью.

Используйте минимальную силу тока и номинальную мощность, рассчитанные для покупки блока питания. Вы можете купить блок питания, в котором можно использовать имеющиеся у вас светодиодные ленты.

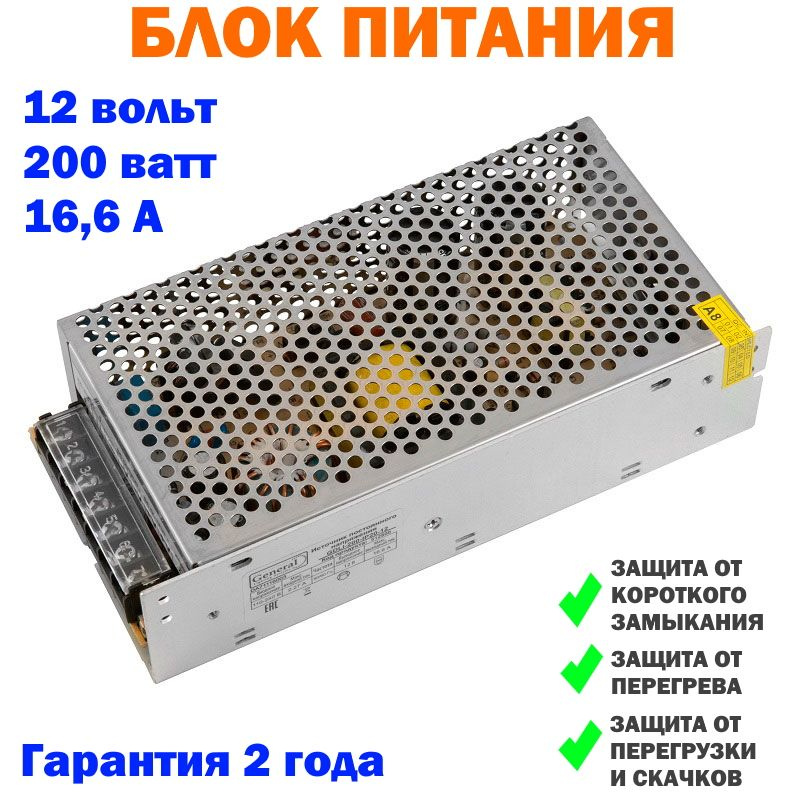

Адаптер кирпичного типа является наиболее распространенным источником питания. Легко подключается к светодиодной ленте. Он также поставляется с вещами, необходимыми для его подключения к светодиодным лентам. Если вы хотите запитать разные светодиодные ленты разными блоками питания. Убедитесь, что вы рассчитали требования к мощности всех светодиодов. И купить переходник соответственно.

Часто задаваемые вопросы

1. Как подключить светодиодную ленту к USB?

Зависит от напряжения, подаваемого на ваш порт USB. Если вашей светодиодной ленте требуется 12 В, вы не можете питать ее от USB-порта 5 В. Однако, если ваш светодиод может работать от 5 В, вы сможете подключить его к USB-порту.

2. 12 В слишком много для светодиодных фонарей?

Нет, для работы большинства светодиодных ламп требуется напряжение постоянного тока 12 В или 24 В. Однако напряжение более 12 В может быть опасным для светодиодных светильников, которым для работы требуется 12 В.

3.

Работают ли светодиодные фонари от источника постоянного тока?

Да, светодиоды работают от постоянного тока. Они представляют собой устройства постоянного тока и работают на постоянном токе. Устройства, которые используются для ограничения тока и напряжения. Резисторы, регуляторы напряжения и регуляторы тока. Они регулируют ток и напряжение, которые подаются на светодиод.

4. Можно ли подключить светодиодные ленты?

Да, светодиодные ленты могут быть подключены жестко. Но вам нужен светодиодный драйвер для преобразования сети переменного тока в постоянный для ваших светодиодов. Если вам нужен светодиодный драйвер. Вам нужен источник питания и постоянный ток вашей светодиодной ленты. Если вы хотите, чтобы он был встроен в стены / крышу, вы должны нанять электрика. Это очень сложно сделать самому, и вы можете повредить свой дом.

Final Talk

Светодиоды прекрасно украсят вашу комнату. Вы можете использовать несколько цветов светодиодов. Светодиоды просты в установке. Вы можете легко установить светодиоды самостоятельно. Светодиоды просты в использовании и делают ваш дом эстетичным. Установка светодиодов не требует опыта работы с электрикой. Вышеупомянутая статья должна быть полезна, если вы хотите установить светодиоды в своем доме.



Рубрики: Без категории

О Летиции Хаупт

Летиция Хаупт — старший штатный писатель, протестировавшая более 500 товаров для дома для BeOnHome. Каждый месяц Летиция тратит десятки часов на изучение отчетов о преступлениях и выявление тенденций. Ее опыт в области безопасности востребован в публикациях, журналистах, некоммерческих организациях, подкастах и ​​т. д.

Взаимодействие с читателем

Как подключить светодиодную ленту к источнику питания — EP Designlab LLC

Если вы новичок в использовании светодиодных лент, но хотите запустить их, самым важным шагом является выяснение того, как обеспечить соответствующую входную мощность. к светодиодной ленте, чтобы она загорелась.

В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и блока питания y

Большинство светодиодных лент работают от постоянного тока низкого напряжения. Обычно используются напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.





Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

  Если оба эти условия соблюдены, с точки зрения электричества, все готово.

  Схема подключения светодиодной ленты Waveform Lighting

  Далее нам нужно проверить, физически совместимы ли блок питания и светодиодная лента с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.





Как интерпретировать эту диаграмму:

  Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

  Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

  Фотография и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Начнем с рассмотрения типа выходного разъема постоянного тока на стороне блока питания.

Наиболее распространенным разъемом является вилка постоянного тока:



В других случаях, например, с блоками питания Meanwell, вилки может вообще не быть, а только два провода, отмеченные красным и белым: но методология подключения будет другой, поэтому обязательно определите это, прежде чем двигаться дальше.

  Затем проверьте тип подключения на светодиодной ленте (выделено синим цветом)

  Почти все светодиодные ленты имеют медные контактные площадки, обозначенные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.



 В первом сценарии (первая строка диаграммы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

  Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

  См. приведенную выше таблицу, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

  Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) провод выход постоянного тока источника питания к (-) медной контактной площадке.

  Преобразование медных контактных площадок в провода

  Если вы разрезаете светодиодную ленту на более короткие сегменты, вы, скорее всего, получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видеороликах сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

  Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.



  Вот так за считанные секунды можно превратить медные площадки на конце сегмента светодиодной ленты в провода.

  И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.
