Подключение глубинного насоса к системе водоснабжения

Автор Монтажник На чтение 8 мин Просмотров 24.1к. Обновлено 16.03.2021

Использование скважин и колодцев для забора воды, при отсутствии центрального водоснабжения на загородных участках, является единственным решением проблемы обеспечения питьевой водой. Не всегда вода в источнике расположена близко к поверхности — для забора приходится устанавливать погружное насосное оборудование и производить подключение глубинного насоса к системе водоснабжения.

Электронасос не может работать постоянно, подавая воду в магистраль, для автоматизации режима его работы и снижения нагрузки на водопроводную линию при циклах включения и отключения, устанавливают автоматическое оборудование, состоящее из нескольких приборов.

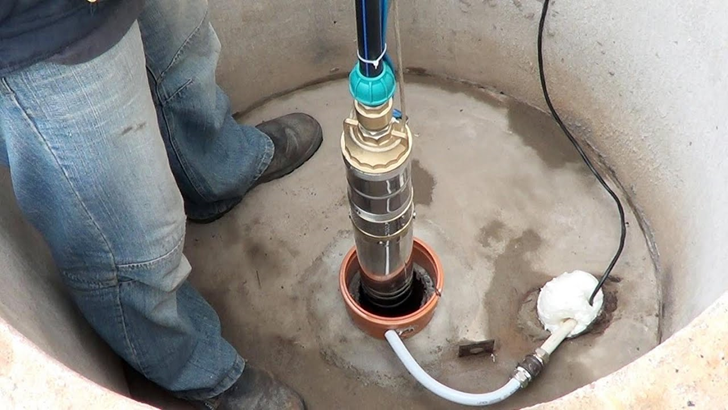

Рис. 1 Опускание глубинного электронасоса в скважину

Содержание

1. Автоматика: основные узлы и их назначение
2. Реле давления
3. Гидроаккумулятор и преимущества его использования
4. Манометр
5. Реле сухого хода
6. Подключение глубинного насоса к системе водоснабжения
7. Монтаж погружного электронасоса для установки в скважину

Автоматика: основные узлы и их назначение

Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.

Реле давления

Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.

Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами — один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

Рис. 2 Автоматика для глубинного насоса

Гидроаккумулятор и преимущества его использования

При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение — это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.

При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени — это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.

Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.

Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.

Любой мембранный бак имеет в стенке ниппель для закачки и спуска воздуха в камере — это позволяет уравнять давление в системе и воздушной прослойке за резиновой грушей гидроаккумулятора. Если бы такого давления в гидроаккумуляторе не было, резиновая мембрана от напора воды распласталась бы по стенкам бака и не могла выполнять свои функции.

Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

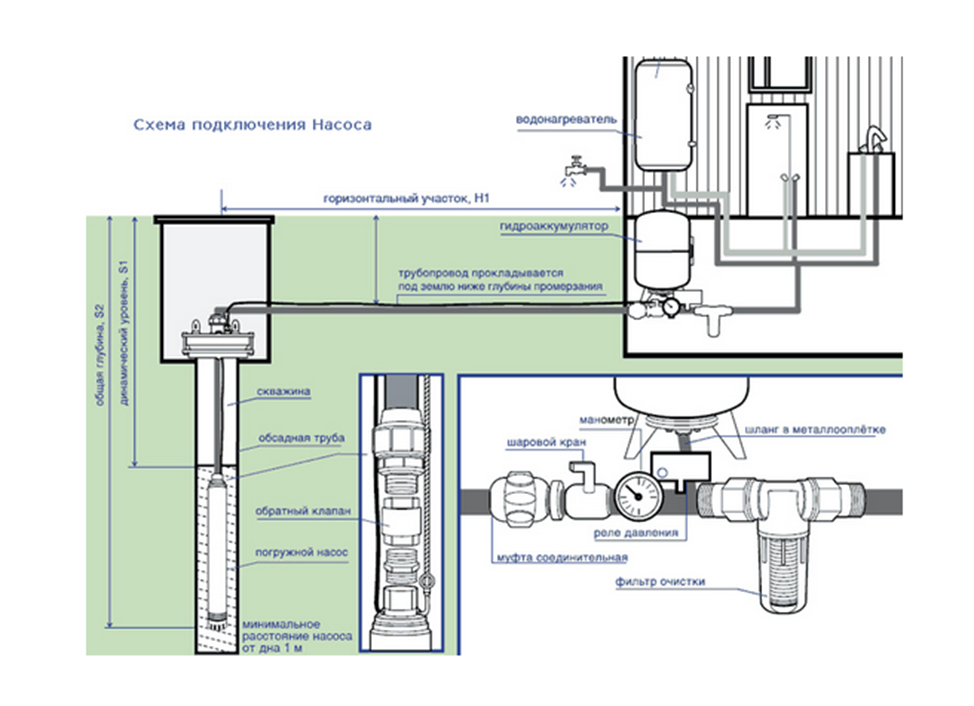

Рис .3 Схема подключения насоса для скважины к автоматике

Манометр

Для настройки порога срабатывания реле и контроля давления в линии любая водопроводная система включает в себя стрелочный или индикаторный измеритель давления. Стандартный манометр имеет штуцер для подключения и две шкалы в разных единицах измерения для снятия показаний.

Реле сухого хода

Во многих схемах установки электронасосов в колодец или скважину и подключения к автоматике не указан такой важный элемент, как реле сухого хода.

Что произойдет в случае, если в водозаборном источнике закончится вода? Погружной насос будет работать без необходимого водного охлаждения, пока не выйдет из строя — напор в системе будет низким, реле давления не отключит насосное оборудование.

Реле сухого хода конструктивно напоминает устройство реле давления и работает точно по такому же принципу, но наоборот — при низком давлении в системе оно размыкает цепь питания электронасоса, а при высоком замыкает.

Многие модели глубинных электронасосов оснащены встроенным термореле, прерывающим цепь питания при перегреве обмотки, которое происходит в работающих без воды погружных агрегатах.

Некоторые пользователи полагают, что данная защита может успешно заменить такой элемент автоматики, как реле сухого хода. Это мнение ошибочно в связи с тем, что перегрев обмотки является аварийной ситуацией, приводящий к нагреву изоляции и потери ей своих физических параметров. Многократный нагрев через некоторое время приведет к затвердеванию и отслаиванию изолирующего лака и в конечном итоге к межвитковому замыканию и выходу электронасоса из строя.

Рис. 4 Схема индивидуального подключения глубинного насоса в частном доме

Поплавковые датчики. Если схема подсоединения насосов для скважины обязательно должна иметь в своем составе реле сухого хода, которое работает в паре с реле давления в автоматическом режиме, то для глубоких колодцев его присутствие не обязательно. Дело в том, водозабор из колодцев производится с использованием конструкций, имеющих встроенный поплавковый выключатель. Устройство является аналогом реле сухого хода и отключает агрегат при падении уровня воды ниже определенной отметки.

Поплавковый выключатель работает следующим образом: при падении уровня жидкости в источнике его плавающая головка опускается и установленный внутри шарик размыкает контакты, которые встроены в цепь питания электронасоса.

Сенсорные датчики. Основным недостатком поплавковых выключателей является необходимость в свободном пространстве для работы, появившиеся на рынке колодезные электронасосы с сенсорными датчиками, не имеют подобных проблем.

Электролитический датчик уровня жидкости в таких моделях располагается сбоку и передвигается в вертикальном направлении, устанавливая порог срабатывания. Два его контакта работают в замкнутой цепи при наличии жидкости, как только ее уровень падает, цепь разрывается и электронная схема отключает питание электронасоса.

Рис. 5 Электронасосы с поплавковым и электролитическим датчиком

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

• При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

Рис. 6 Подключение глубинного насоса к системе водоснабжения, сборка насосной станции своими руками — основные этапы

• При определении глубины погружения электронасоса, устанавливают динамический уровень при включенном оборудовании и подвешивают агрегат на 2 метра ниже установленной отметки, минимальное расстояние до дна у глубинных моделей 1 метр.
• При использовании песчаных скважин обязательна установка в водопроводную линию фильтров для песка или грубой очистки перед оборудованием.
• Электронасосы меняют свою эффективность откачки при изменении питающего напряжения, поэтому для стабильной работы лучше приобрести стабилизатор напряжения и подключить к нему оборудование.
• Для удобства работы и обслуживания часто проводится сборка насосной станции своими руками. На гидроаккумулятор монтируются манометр и реле давления с использованием стандартного пятивходового штуцера, но так как там отсутствует патрубок для крепления реле сухого хода, его придется устанавливать на дополнительный тройник.
• Часто электронасосы имеют короткий кабель питания, с недостаточной длиной для подключения к питающей сети. Его удлиняют путем припаивания аналогичного с дальнейшей изоляцией точки соединения термоусадочной муфтой.
• Обязательно присутствие в водопроводной системе фильтров грубой и тонкой очистки. Они должны размещаться до автоматики системы управления, в противном случае попадание песка и грязи приведет к их некорректной работе и поломкам.

Рис. 7 Размещение автоматического оборудования в кессонной яме

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

• Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
• Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
• Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
• Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
• После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Для дальнейшего монтажа и подключения водопровода потребуются услуги квалифицированных специалистов. Они произведут пайку пластиковых труб, установку и монтаж необходимых фитингов, кранов, переходных муфт.

Подбор и подключение пускозащитного устройства (ПЗУ) к насосу

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

• Обработка информации осуществляется на законной и справедливой основе;
• Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
• Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
• Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
• Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4. 5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

• номер основного документа, удостоверяющего личность Пользователя или его представителя;
• сведения о дате выдачи указанного документа и выдавшем его органе;
• дату регистрации через Форму обратной связи;
• текст обращения в свободной форме;
• подпись Пользователя или его представителя.

для юридического лица:

• запрос в свободной форме на фирменном бланке;
• дата регистрации через Форму обратной связи;
• запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

• предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
• предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
• защита от вредоносных программ;
• обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

• в целях удовлетворения требований, запросов или распоряжения суда;
• в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
• в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

Подключение скважинного насоса к электричеству.

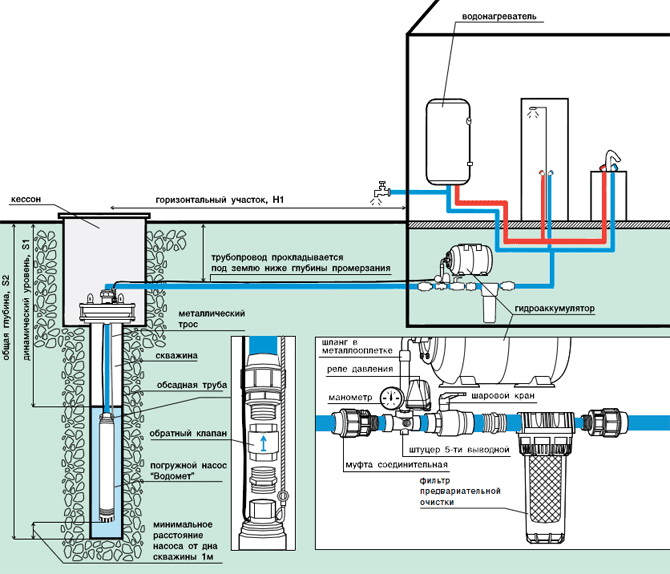

Схема подключения водяного скважинного насоса для индивидуального водоснабжения

Водяную скважину целесообразно оборудовать стационарной насосной станцией только после промывки. Монтаж водяного насоса в скважину выполняют после проведения подготовительных процедур – очистки и раскачки, чтобы уберечь дорогостоящее оборудование от засорения и повреждения песком, глиной и грязной водой. Проблем с выбором и установкой не возникает, если обустройством занимаются профессионалы.

Если необходимо самостоятельно установить оборудование, то сначала придется изучить технологию монтажа и грамотно подобрать элементы насосной группы, предварительно выбрав схему обустройства.

Схема водозабора с погружным оборудованием

Виды насосного оборудования для скважин

В зависимости от технических особенностей скважины, планируемого среднесуточного объема выкачивания воды, выбирают тип устройства и схему установки. Существуют 2 метода обустройства: установка погружного оборудования и монтаж поверхностной насосной группы. Разводку труб планируют, исходя из регулярности планируемой эксплуатации: сезонный водопровод организовывают гибкими шлангами по поверхности, круглогодичный – подземной проводкой ниже уровня промерзания грунта.

Погружное или поверхностное оборудование: отличия в монтаже систем

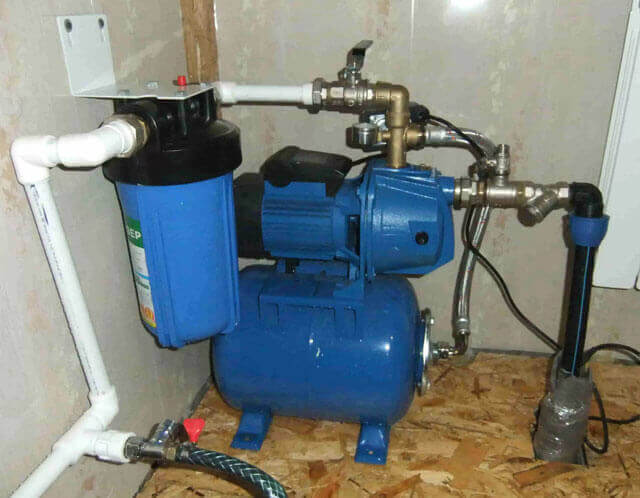

Поверхностные станции

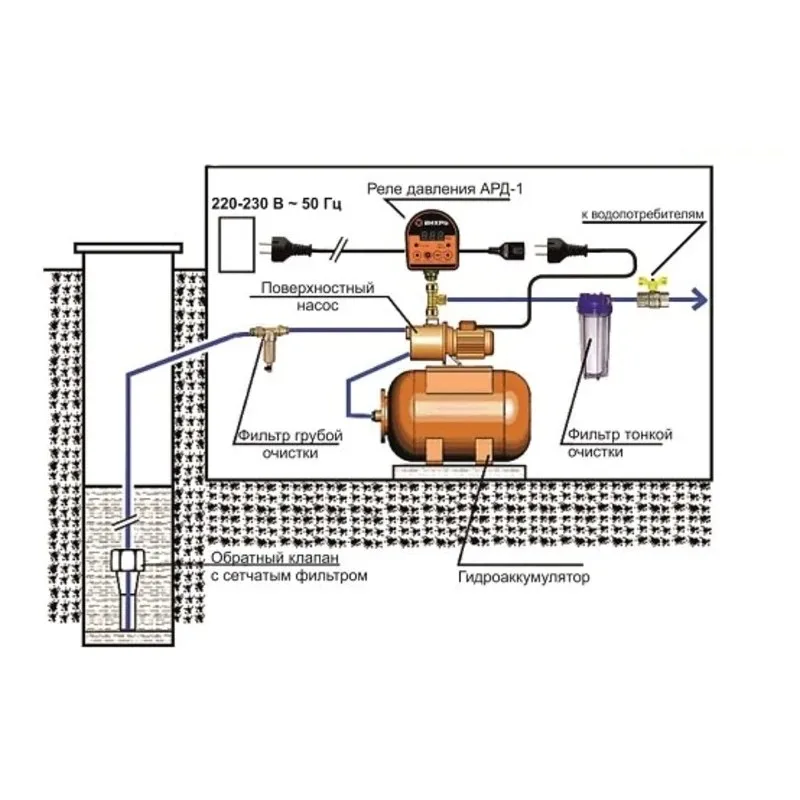

Поверхностные устройства устанавливают в приямки, кессоны или подвалы (цокольные этажи) дома. В сезонных летних системах можно оставлять оборудование на открытом грунте. Особенности монтажа и применения поверхностных скважинных насосов:

• Необходимо устанавливать группу в непосредственной близости к источнику, лучше – в приямке. При значительном удалении устройства потребуется насос большей мощности, чтобы обеспечить постоянную подачу воды из глубины скважины.

Идеальное место для монтажа поверхностного устройства – изолированный приямок

• Подающий шланг необходимо оборудовать хорошим фильтром, чтобы внутрь корпуса не попала грязь со дна источника.
• Оборудование работает шумно, даже маломощные модели требуют установки в звукоизолированном пространстве.
• Обязательна установка защиты и гидроаккумулятора – от частого включения насос быстро выйдет из строя.

Главное преимущество оборудования – мобильность и простота монтажа. Также поверхностное оборудование всегда можно осмотреть и проверить, в отличие от глубинных устройств.

Глубинные насосы

Монтаж погружного (глубинного) водяного насоса выполняется непосредственно в скважину. Вода – рабочая среда, которая функционирует как охлаждающая жидкость и одновременно смазка для деталей двигателя. Скважинные устройства выпускают разных размеров, диаметра и мощности. В отличие от колодезных, скважинные насосы имеют меньший диаметр корпуса, встроенную защиту и большую мощность.

Глубинный насос работает в воде

Классификация погружных устройств в зависимости от принципа работы двигателя:

• Вибрационные. Недорогие модели, не предназначенные для постоянной работы. Применяют в качестве временных устройств для полива, промывки и чистки скважин, откачки жидкостей. Вода всасывается через патрубок насоса после открывания входного штока под воздействием электромагнитного поля.
• Центробежные. Устройства средней ценовой категории, которые оборудованы заводской защитой. Устанавливаются в системах для постоянного обеспечения водой коттеджей, дач. Оборудование работает абсолютно бесшумно, может устанавливаться в скважинах с любым дебитом и глубиной.

Подбор оборудования согласно техническим характеристикам и дебиту водозабора

Как выбрать погружной насос, который нужно установить в скважину, при этом сэкономить деньги и не ошибиться? Достаточно просчитать всего 4 параметра:

• Дебит источника: фактическое количество воды, прибывающее в ствол скважины за единицу времени (час, сутки).

• Напор: высота водяного столба от точки забора до крайней точки водоразбора в доме. К этому значению необходимо добавить значение, которое рассчитывают по суммарной длине горизонтальной проводки. В среднем, 10 м трубы равны 1 м водяного столба.
• Количество потребляемой воды в час – максимальное значение. Суммируют объем, который вытекает за 1 час из всех точек водоразбора в доме.
• Диаметр скважинной колонны: необходимо учесть минимальный диаметр. Труба может сужаться в местах соединений.

Для семьи из 3 – 4 человек достаточно купить оборудование, способное обеспечить до 3 кубометров в час, и с максимальным напором до 60 м. Не стоит покупать более мощные модели: при условии установки гидроаккумулятора необходимый объем жидкости накапливается в баке. Не нужно экономить, покупая слабый маломощный насос: оборудование будет постоянно работать на предельных оборотах, что сократит срок службы.

Техника установки и подключения насосной группы: монтаж погружных насосов

Чтобы правильно и как можно надежней установить насос в скважину, нужно подготовить детали соединения и необходимые материалы для обвязки. Понадобится:

• ПВХ или пластиковый жесткий шланг (труба) для подачи воды от насоса. Стандартный диаметр, который применяют для водопровода – 32 мм.
• Бочонок и обратный клапан. Большинство насосов оборудуют 1-дюймовым выходным патрубком.

Детали для клапанной группы обвязки

• Фитинг-переходник от клапана к трубе.
• Гидроизоляционные материалы: лен (пакля), герметик, фум лента.
• Трос для того, чтобы привязать насос к скважине. Используют как стальной, так и полиэтиленовый, синтетический материал. Предпочтительнее применять пластик, который не подвержен коррозии, или трос из металла в герметичной оплетке.

Готовый трос, чтобы закрепить погружной насос в скважине с петлями

• Зажимы, которыми фиксируют петли троса. Если используют металлические, понадобится водостойкая изолента.

• Крюк с карабином, чтобы закрепить насос на оголовке скважины.
• Гидроаккумулятор, защита: реле давления, манометр. Фитинги и переходники соответствующего диаметра.

Обвязка насоса: монтаж клапана и трубы

Перед тем, как крепить насос в скважине, выполняют обвязку. Сначала оборудуют отводящий патрубок клапаном. Обратный клапан минимизирует риск включения насоса без воды. Когда двигатель останавливается, клапан закрывается, и вода не стекает вниз через корпус.

Клапан соединяют с бочонком: на резьбу наносят герметик, наматывают льняную нить, скручивают. Соединенный с бочонком клапан скручивают с фитингом, к которому будет присоединена отводящая труба. Для герметизации резьбы используют специальный пастообразный герметик для соединения пластика с металлом.

Все соединения необходимо тщательно изолировать

Собранный клапанный узел соединяют с патрубком – выходящим отверстием насоса. К нижнему, всасывающему, патрубку желательно прикрутить дополнительный фильтр. Он защитит внутреннюю камеру от засасывания ила.

Собранный клапан соединяют с корпусом

Как правильно присоединить трос и кабель

Как правильно прикрепить страховочный трос к скважинному глубинному насосу? Трос разматывают, продевают одним концом через оба отверстия (ушки), обхватывая корпус. Короткий конец троса соединяют с длинным двумя или тремя зажимами. Вместо специальных металлических можно использовать пластиковые хомуты – их не нужно защищать от влаги. Если используются самосжимающиеся пластиковые крепежи, стоит зафиксировать петлю через каждые 5 см.

Трос фиксируют зажимами, формируя петлю

Металлические фиксаторы лучше обмотать в несколько слоев изолирующей лентой на водостойкой клеевой основе. Под действием влаги сталь быстро разрушится без защиты.

Готовый насос с обвязкой укладывают на ровной поверхности. Нужно отмерить необходимую длину троса и сформировать еще одну петлю на конце, для того, чтобы закрепить тросом скважинный насос на поверхности. Петлю схватывают зажимами.

Кабель фиксируют на трубе на ровной поверхности

Кабель необходимо отсоединить от коробки с конденсаторами. По всей длине шланга, который подсоединен к насосу, кабель придется зафиксировать изолентой с шагом в 20 – 25 см. Необходимо следить, чтобы провод не перегибался и не был перекручен.

Сборка гидроаккумулятора и защиты

До того, как крепить погружной насос в стволе скважины, необходимо собрать гидроаккумуляторный узел. Реле давления устанавливают непосредственно на баке. Тонкую настройку производят с помощью манометра. Обычно включение насоса настраивают на падение давления до 1,5 бар, выключение – на показателе в 2,5 – 3 бар.

Бак подсоединяют к трубопроводу фитингами. Переходники могут понадобиться 2 видов: угловые, если вход расположен снизу, а бак – вертикальный; или прямые, если бак – горизонтальный. Соединения герметизируют влагостойкой пастой и льняной нитью.

Переходники на входе в бак нужно герметизировать

Насос в скважине может устанавливаться как с подключением к гидроаккумулятору, так и с прямым подключением к отводящей трубе. Но экономить на резервуаре не стоит: запас воды защитит мотор от коротких циклов работы.

Как правильно установить и закрепить внутри скважины насос

Чтобы правильно установить скважинный насос, необходимо как можно точнее просчитать глубину опускания оборудования. Минимальное расстояние от фильтра на входе до дна – от 1 – 1,5 м. Верхний край насоса должен находиться на расстоянии от 1,5 м до уровня воды.

Опускают оборудование в строго вертикальном положении, плавно. Держать устройство за электрокабель нельзя. Опускают насос тросом. После достижения требуемой глубины погружения фиксируют верхнюю петлю троса на стальном крюке или карабине. Кабель проводят через отверстие в крышке и подсоединяют конденсаторную коробку.

Трос закрепляют на металлическом крюке оголовка

Крышку оголовка закрепляют на обсадной трубе – устройство готово к пробному пуску. Если после включения из шланга плавно, с хорошим напором течет чистая вода – можно завершать подключение. Шланг на выходе из скважины обрезают, подсоединяют фитинги, собирают отвод для полива. Трубы подключают к гидроаккумулятору.

Видео: подключение насоса к скважине

Полезный видеоурок от профессионала о том, как собрать, установить и надежно закрепить погружной насос в скважине.

Особое внимание в организации автономного водопровода уделяют подбору оборудования: без помощи квалифицированного мастера не обойтись. Установка насоса требует навыков и опыта. Из-за того, что оборудование постоянно находится в воде, выявить ошибки в монтаже или недостаточную герметизацию не удастся до того момента, пока насос не выйдет из строя.

Уважаемые посетители!!!

На фотоснимке, представлен насос БЦН с соответствующей электрической схемой \рис.1\ данного насоса. Электрическая схема насоса БЦН содержит следующие элементы электродвигателя, это:

1. ротор;
2. две обмотки статора;
3. конденсатор;
4. корпус насоса

и соответственно кабель трех проводной, один провод из которых является заземляющим проводником.

Назначение данного типа насоса — полив земельного участка на даче либо в частном доме.

Электрические схемы-водяных насосов

рис. 1

Рассмотрим электрическую схему \рис.1\ водяного насоса:

Фазный провод соединен через тепловое реле с общим выводом двух обмоток статора. Нулевой провод, как это показано по схеме, имеет разветвление и далее, соединен с рабочей и пусковой обмотками статора.

Заземляющий провод соединен с металлическим корпусом водяного насоса.

Какие могут быть возможные неисправности водяного насоса? Причины неисправности, по которым водяной насос может не работать, следующие:

• Разрыв электропроводки кабеля на определенном участке;
• неисправность реле;
• неисправность конденсатора;
• перегорание обмоток статора электродвигателя;
• разрыв проводки кабеля в соединении со штепсельной вилкой;
• отсутствие контакта с одной из обмоток статора

и другие причины.

Как определить подобные причины неисправности? Визуально найти причину здесь невозможно. Как и для всей бытовой техники, диагностика проводится прибором — мультиметр, где имеются такие функции для определения:

• емкости конденсатора;
• наличия сопротивления в обмотках статора;
• прозвонки кабеля \от штепсельной вилки до соединения проводов кабеля с электродвигателем \.

При перегорании обмоток статора электродвигателя насоса,- статор с обмотками можно заменить на новый либо это устранить своими силами, то есть выполнить перемотку статора. При такой перемотке, учитывается как сечение медного провода так и количество витков.

Замена перегоревшего конденсатора проводится с учетом соответствующей его емкости и номинального значения напряжения, на которую рассчитан конденсатор.

Устранение возможных других причин, сложности Вам никаких не составит.

Рассмотрим следующий тип водяного насоса » Водолей» БЦПЭ 0,5-32 и соответственно электрическую схему для такого типа насоса \рис.2\.

рис.2

В этом примере представлен погружной тип водяного насоса, предназначенный для водоснабжения из колодцев. Схема рис.2 в общем то отличается от первой схемы тем, что здесь имеются два конденсатора, подключенных последовательно. Сетевой кабель через разъемное соединение соединен со схемой водяного насоса. Конденсаторная коробка выполнена герметичным способом. Статор, как обычно, состоит из двух обмоток (рабочей и пусковой). Корпус водяного насоса соединен с защитным заземлением.

Современные модели насосов снабжаются поплавковым выключателем.

На представленном рисунке наглядно видно, что при малом уровне воды поплавковый выключатель размыкает контакты питающей линии, при достаточном уровне воды — насос будет находиться во включенном режиме.

Насос погружается в емкость с водой на стальном тросе, удобство такого типа насоса состоит в том, что можно заполнять всевозможные емкости с водой как для заполнения под питьевую воду, для полива земельного участка и других нужд.

Устройство вибрационного насоса

Вибрационный насос состоит из таких деталей как:

• проушина для троса;
• шнур питания;
• всасывающее отверстие;
• патрубок;
• клапан;
• поршень;
• шток;
• упор;
• диафрагма;
• муфта;
• корпус насоса;
• амортизатор;
• якорь;
• корпус;
• заливочный компаунд;
• катушка;
• сердечник.

Вибрационные насосы \рис.3\ еще называют электромагнитными. При протекании тока по обмотке катушки образовывается электромагнитное поле.

Под воздействием электромагнитного поля втягивается сердечник, соединенный с резиновой диафрагмой. При возвратно — поступательном движении резиновой диафрагмы, в приборе создается постоянный поток воды.

Устройство такого типа насосов — простое в своем исполнении. При какой либо перегрузке, может выйти из строя обмотка сердечника. Ремонт таких насосов выглядит как бы упрощенно и не требует больших познаний в электротехнике.

Вибрационный насос состоит из электрической \рис.4\ и механической частей. В зазоре электромагнита возникает переменное магнитное поле, которое приводит в движение рычаг. Рычаг соединен с сильфоном \S\, сильфон пульсируя — прокачивает жидкость через клапаны \k\.

Вибрационный \электромагнитный\ погружной электронасос

Принцип работы центробежного насоса

Центробежная сила воды таких насосов создается за счет вращения лопастей рабочего колеса. Производительность насоса соответственно будет зависеть от скорости вращения ротора электродвигателя. То есть здесь создается энергия давления, струя воды под напором выталкивается в трубопровод.

Электрическая схема центробежного насоса \рис.5\ состоит из:

• конденсатора;
• шнура \сетевого кабеля\;
• пусковой и рабочей обмоток статора
• теплового \токового\ реле.

Насос погружной центробежный, калибр НПЦ

Центробежный насос-принцип работы

К неисправностям, можно отнести такие же неисправности, состоящие в описании элементов электрической схемы рис.5.

Определение причины неисправности электродвигателя проводится способом диагностирования для отдельных участков электрических соединений, способ подобного диагностирования приведен в этом сайте.

Устройство вихревого насоса

Принцип работы допустим вихревого водяного насоса построен по такому же принципу как и центробежные насосы. В этих типах насосов центробежная сила воды создается вращением металлического плоского диска с небольшими лопастями. Устройство вихревого насоса показано на рис.6.

Вихревой электронасос состоит из следующих деталей:

• подшипник насоса верхний или нижний;
• втулка распорная \подшипниковая\;
• втулка лопаточного отвода;
• колесо рабочее;
• втулка диафрагмы;
• диафрагма;
• муфта;
• подшипник;
• пята;
• подшипник упорный.

Ну вот мы и получили вкратце представление об электрических водяных насосах.

Данная тема будет иметь дополнение как по электрической так и по механической части.

Буровая скважина, предназначенная для обеспечения приусадебного участка и домостроения водой, не может все время находиться в режиме ручного управления. Эффективному ее использованию способствует автоматика для скважинного насоса. С ее помощью удается защитить электрооборудование и поспособствовать увеличению срока службы всей системы.

Автоматика играет важнейшую роль в функционировании всей системы водоснабжения любого дома. Без нее насос — это просто агрегат, предназначенный для перекачивания жидкости из одной емкости в другую. Система водоснабжения — это комплекс оборудования, труб, переходников, кабелей и муфт, которые запускает в работу именно автоматика, позволяющая полностью исключить из схемы необходимость присутствия человека.

Основные функции

Современная автоматика для насоса скважинного востребована за счет своих основных функций:

• Давление в системе удерживается на установленном уровне, поэтому при открытии крана нет необходимости ждать, пока жидкость проделает длинный путь из глубины скважины.
• Электроэнергия потребляется максимально эффективно. Этому способствует периодическое своевременное включение блока автоматики для насоса, который добирает воду до необходимого объема.
• Стенки скважины получают бо́льшую защиту во время низкого притока, что удерживает их от разрушения.
• Механизм предохраняется от сухого хода, а также от проникновения нежелательных крупных инородных частичек.
• Электромотор находится под контролем автоматики для насоса, что уберегает его от превышений по напряжению в сети, давлению в системе, а также от чрезмерно высокой температуры.

Разнообразие «автоматов»

Схема подключения скважинного насоса с реле давления и остальными элементами автоматизации зависит от базовых элементов всей конструкции. Для погружаемых аппаратов устанавливаются компактных модули с герметичными корпусами. В наружных конструкциях схема включает реле, различные системы датчик и т.п.

В этом списке автоматики для скважины выделяются системы, имеющие в своей конструкции гидроаккумуляторы. Сборка всех реле, датчиков и разводка будет иметь принципиально другую схему.

Как правило, автоматика для глубинного насоса монтируется одновременно с самим насосом после завершения всех буровых работ. В процессе работы потребуется учесть такие входные данные:

• перед тем, как подключить скважинный насос, необходимо получить расчетную и эмпирическую величину производительности скважины;
• разновидности насосов и их физические характеристики;
• степень защищенности, так как в некоторых случаях требуется многоуровневая защита.

Некоторые модели современного оборудования способны обходится без гидроаккумуляторов, при этом имеют ряд дополнительных функций. При этом принцип работы остается точно таким же — контроль уровня давления в трубопроводе, с определенной реакцией на его понижение или повышение.

Поплавковые схемы

Это первое поколение автоматики, образующее простейшую схему работы. Полностью автономное функционирование системы они не создают, поскольку вмешательство человека в любом случае требуется. Но от этих приборов другого и не требуют.

Подключение скважинного насоса к автоматике, схема которой включает поплавковый механизм, является наиболее распространенным вариантом компоновки «автоматов». Принцип работы ее достаточно прост: если уровень жидкости начинает превышать максимально допустимый, то автоматика для насосов принудительно откидывает подачу электроэнергии на насос. Для мониторинга уровня используется накопительная емкость либо включенный в систему расширительный бачок.

Применяется один из типов датчиков сухого хода для насоса, схема подключения у них немного отличается:

1. Датчики, изготовленные из пластика (контейнерные), применяются в установленных снаружи емкостях.
2. Датчики уменьшенного габарита и с качественно герметизированным корпусом, востребованы для погружаемых моделей насосов.

Поплавковая схема подключения скважинного насоса обладает своими преимуществами перед другими конструкциями:

• легкость установки;
• невысокая итоговая цена;
• электромотор эксплуатируется в щадящем режиме.

Стоит отметить, что поплавковая автоматика для скважины с погруженным насосом должна оснащаться защитой от чрезмерно коротких циклов старта и остановки, так как они негативно влияют на работоспособность насоса. Он быстро выходит из строя. Забор жидкости осуществляется до определенного настройками уровня, а после этого происходит сброс большой части воды. На малый расход объема электромотор не будет реагировать.

Дополнительной автоматической системой во время монтажа скважинного насоса является наличие водозабора с емкостью небольшого объема. Поплавковая камера оснащается мониторингом давления, за счет реле давления для насоса воды.

Самое главное, что требуется от поплавка — защитить оборудование от работы в некорректных условиях, например, при обмелении источника, резком падении давлении воды, отсутствии воды, если перекачка идет из какой-то емкости.

Все погружные модели должны быть оснащены поплавковой системой. При этом неважно, идет ли речь о скважинных насосах или о дренажных. Конструкция поплавка разработана таким образом, чтобы при изменении его положения относительно агрегата, реагировать отключением или, соответственно, включением. Такое устройство, хотя и является простейшим, позволяет исключить поломку оборудования и избавить от дорогостоящего ремонта.

Системы мониторинга давления

Второе поколение, включающее уже более сложную систему контроля давления воды в трубопроводе. В таких моделях может использоваться электронный прибор с рядом датчиков, вмонтированными в сам насос, трубопровод и еще в одном-двух местах, для того, чтобы мониторить состояние одновременно с нескольких позиций. В дальнейшем информация поступает на микросхему, задача которой проконтролировать работу оборудования и обеспечить наиболее комфортные условия ее работы.

Автоматика для насосов водоснабжения без гидроаккумулятора или с ним, контролирующая давление во время эксплуатации применяет:

• реле, смонтированное на трубопроводе, которое заботится о защите погруженного водозабора;
• бак, имеющий наружный или внутрискважинный насос, что допустимо для мембранных моделей.

Функционирование автомата, имеющего реле давления для скважинного насоса, зависит от правильных регулировок. На модулях ставятся максимальные и минимальные параметры давления. Если уровень падает к критическим значениям, то идет команда на отключение электропитания. Также ему перекрывается подача тока при допустимом наивысшем значении давления.

Насосная станция с гидроаккумулятором

В схеме применяется реле давления для гидроаккумулятора с пружинными регулировками. Проводится настройка минимальных и максимальных параметров в ручном режиме. Уровень сжатия пружины задает пиковое значение max. С помощью настроечной гайки выводят значение min.

Недостатком дешевых схем управления насосом по давлению является необходимость их точной ручной периодической настройки. Также бытовые реле имеют меньший ресурс использования.

Третье поколение автоматики

Это самые мощные и практически совершенные системы, которые стоят дороже простых аналогов, но в течение короткого времени отрабатывают вложенные деньги с лихвой. Конструктивно это такая же автоматика, но с гораздо большим набором функций, среди которых особенно выделяется тонкий контроль двигателя.

Связано это с тем, что у 99% моделей насоса работа мотора не регулируется. Он все время работает с одинаковой скоростью и мощностью. И если даже в ванной просто включить воду, чтобы помыть руки, насос начнет подкачивать воду с точно такой же мощностью, как если бы он закачивал воду в пустой резервуар.

Автоматический блок управления позволяет контролировать работу двигателя и определять, когда требуется незначительная подкачка, а когда необходимо запускать работу оборудования в полную силу. Фактически, автоматика последнего поколения не только запускает работу агрегата, но и регулирует уровень напряжения в сети, тем самым снижая расходы на электроэнергию и уменьшая износ оборудования.

Кроме того, это дает возможность настраивать агрегаты по нескольким направлениям, что особенно важно, когда в доме выстроена нестандартная схема водоснабжения.

Проточные системы

В специализированных магазинах можно обнаружить более дорогие многофункциональные устройства, способные в комплексе обезопасить скважинную систему. Существует две крупные группы, имеющие сходную схему подключения глубинного насоса к блоку автоматики:

• пускозарядные;
• релейные.

В первом случае применяется исключительно автоматические модули. В конструкции имеются печатные платы, но недостатком их является малый срок эксплуатации.

Во втором случае монтаж модуля выполняется в разводящих трубах. Встроенное электронное реле давления воды для насоса самостоятельно проводит фиксацию давления и контролирует наличие воды в системе.

Самодельное оборудование

Изготавливать самостоятельно всю автоматику сможет только специалист высокого уровня. От правильности входных параметров и напрямую зависти работоспособность будущей системы. Самостоятельно можно ставить автомат, только при наличии в системе элементов с близкими мощностыми характеристиками.

ВИДЕО: Универсальный блок автоматики

Собственный водопровод считается огромным плюсом практически на любом дачном участке. Он не требует от хозяина больших усилий для того, чтобы добыть воду. Если воды не хватает, тогда при необходимости вы легко можете обустроить скважину. Из нее легко можно добывать воду, но для этого вам потребуется выполнить подключение скважинного насоса.

Из-за простоты конструкции в скважину устанавливают погружные насосы, которые также могут называть глубинными. Из названия можно понять о том, что конструкция будет полностью находиться в воде. Здесь мы расскажем о том, как выполнить подключение погружного насоса к сети и системе водоснабжения своими руками. При необходимости можете прочесть про .

Подготовительные работы

Чтобы на участке была обеспечена бесперебойная система подачи воды, вам необходимо следить за работой устройства.

Чтобы обеспечить добычу воды может потребоваться минимальный комплект. На сегодняшний день минимальный комплект для подачи воды из колодца либо скважины должен состоять из:

1. Глубинного насоса.
2. Обратного клапана.
3. Поплавковый датчик.
4. Реле для обеспечения проверки давления.
5. Бака гидроаккумулятора.
6. Блок управления.

Теперь необходимо рассмотреть каждое устройство по отдельности. Благодаря этому вы сможете понять для чего они предназначены.

Насос – это силовой элемент, который способен выполнять подачу воды из скважины. Обратный клапан – специальная мембрана, установка которой обязательно должна выполнять на выходе силового агрегата. Также конструкция позволяет предотвратить обратный отток воды.

Поплавковый датчик – этот элемент можно отнести к автоматике. Он следит за уровнем воды в скважине. От его положения в большинстве случаев зависит будет ли дано разрешение на запуск мотора. Иногда вместо этого устройства могут устанавливать датчик уровня. Если вы не знаете, как выполнить подключение, тогда ниже мы представили схему.

Реле давления – это еще один элемент, который можно отнести к автоматике. Он управляет запуском погруженного агрегата и сможет регулировать давление в водопроводе.

Гидроаккумулятор – это специальная пассивная система, которая позволяет поддерживать давление в трубе. Устройство способно сглаживать резкие скачки напора. Система не может работать самостоятельно и в паре можно использовать реле давления.

Теперь вы знаете все элементы системы, которые могут потребоваться для подключения погружного насоса к автоматике.

Выполнить подключение скважинного насоса вы можете через УЗО. Оно позволяет контролировать изоляцию входящих в комплект устройств и кабеля. Если проблема будет выявлена вовремя, тогда можно значительно сэкономить свои средства.

Чтобы установить насос и обеспечить нормальную подачу воды могут потребоваться следующие материалы:

1. Водопроводный агрегат.
2. Специальный бак.
3. Реле давления. Это устройство, вам необходимо выбрать исходя из емкости бака.
4. Муфта «американка».
5. Цанговая муфта.
6. Фитинги.

Установку и подключение погружного насоса начинают производить из обвязки гидроаккумулятора. Если вы не знаете, как выполнить сборку, тогда вам следует изучить фото, которые мы поместили ниже:

К первому этапу можно отнести процесс подготовки. На втором фото вы можете увидеть, как происходит обмотка резьбового соединения. Теперь следует установить соединение «американка». Теперь вам следует выполнить установку реле давления и манометра, который потребуется для визуального контроля. После завершения этого этапа можно приступить к демонтажу отходящего колена, которое изготовлено из ПВХ. На следующем снимке вы увидите установку цангового зажима и напорной трубы. На 10 фото вы увидите, как готовая группа будет подключаться к водопроводу.

К последним шагам можно отнести вскрытие и подключение блока реле. Если система будет состоять из одного узла автоматики и датчика давления, тогда на клеммах устройства обозначают вход «LINE» и «MOTOR». Если вы выберите совершенную автоматику, тогда она будет состоять из электронного блока. Блок управления способен обеспечивать бесперебойную подачу воды в систему. Благодаря этому двигатель будет защищен от пересыхания. Если уровень воды уменьшится или увеличится, тогда блок сможет выполнить плавный пуск или стоп. Ниже вашему вниманию представлена схема блока управления.

Если вы желаете детально ознакомиться с информацией, тогда на видео ниже вы сможете увидеть технологию сборки системы повышения давления воды. Также мы представили видео, где показан процесс установки погружного насоса в скважину.

Это была подробная инструкция, которая рассказывает, как сделать подключение погружного насоса к сети и системе водопровода. Как видите, справиться с подобной задачей может каждый, но следует ответственно подойти к задаче и тогда все получится.

Подключение скважинного насоса – один из самых важных и ответственных этапов сооружения системы автономного водоснабжения. От правильности подключения и запуска насосного оборудования будет зависеть срок службы и нормальная работа системы.

Мы расскажем, как подключить насос к скважине своими руками.

Монтаж насосного оборудования

Поверхностный

Важно!
Устанавливаемое на поверхности насосное оборудование позволяет выкачивать воду с небольшой глубины – не более 8 – 9 метров.
Это обусловлено силой атмосферного давления, которая не способна поднять столб выше, а если вместо воды использовать ртуть, то высота столба составит 760 мм, которая известна как нормальное атмосферное давление.

Поэтому данное оборудование используется для обслуживания абиссинских скважин и неглубоких колодцев, а также для откачки воды из подвалов, полива и прочих работ .

Поверхностные насосы чаще всего представляют собой станции, в состав которых входит непосредственно помпа с электродвигателем, гидроаккумулирующий бак, система автоматического пуска и отключения, реле давления и манометр.

Собрать саму станцию не представляет никакого труда, для этого достаточно внимательно прочитать инструкцию производителя и выполнить простые манипуляции, соединив части между собой.

Намного более ответственная задача – подключение поверхностного насоса к скважине и его запуск.

Для удобства нашими специалистами составлена пошаговая инструкция:

1. В том месте, где будет стоять насосная станция, следует сделать надежный постамент или крепежную арматуру, к которой следует жестко прикрепить раму устройства, на которой должны присутствовать крепежные отверстия или ножки. Для уменьшения вибрации и шума под агрегат лучше подложить резиновый коврик;

1. Отрезаем кусок ПНД-трубы необходимой длины, и с одного из концов монтируем на нее латунную или пластиковую муфту с внутренней резьбой, ниппель и обратный клапан. Также не лишней будет фильтрующая сетка грубой очистки;

1. Другой конец трубы также снабжаем муфтой и подсоединяем к входному отверстию нашей станции. Чаще всего такие отверстия снабжены внутренней резьбой, которую следует уплотнить ФУМ-лентой или льняным уплотнителем. Если необходимо (для эжекторных моделей) монтируем шланг системы рециркуляции;

1. Далее подключаем выходное отверстие насоса к водопроводным трубам через шаровые краны. Это может быть одна или несколько разводок, поэтому вам может понадобиться одинарное колено или тройник. Для работы используем только качественные латунные или пластиковые фитинги и муфты;

1. Включаем штекер в розетку электропитания 220 В/50 Гц;
2. В специальное отверстие на корпусе станции (обычно в районе помпы) заливаем воду согласно рекомендациям производителя;

1. Производим пуск аппарата и ждем, пока не сработает система автоматического отключения. После этого проверяем давление в аккумуляторном бачке по манометру и сверяем его с паспортными данными. Если значения не совпадают, настраиваем реле давления с помощью специальных винтиков в его механизме;

1. Когда бак наполнен, открываем краны и проверяем напор и общую работу водопровода и сантехники.

Важно!
Перед тем, как подключить поверхностный насос к скважине, убедитесь в том, что общая длина вертикальной и горизонтальной подающей трубы не превышает предельно допустимых значений, указанных в паспорте к устройству.

Погружной

Для закачки воды из глубоких , которые не ограничены высотой водяного столба и силой атмосферного давления .

Их установка отличается от монтажа поверхностных станций:

1. В первую очередь к насосу подключают водоподъемную трубу из полиэтилена низкого давления (ПНД). Для этого к ее концу присоединяют соединительную латунную муфту, на которую накручивают обратный клапан. Затем берут ниппель с двойной внешней резьбой и с его помощью соединяют клапан с входным отверстием насоса;

1. Далее к водоподъемной трубе хомутами или изолентой присоединяют электрический кабель питания аппарата через каждые три метра;

1. В комплекте к насосу обычно идет страховочный трос из капрона или другого материала. Трос необходимо продеть в крепежные уши на корпусе агрегата и закрепить двумя (!) зажимами;

1. Затем насос вместе с трубой, кабелем и тросом аккуратно опускают в обсадную трубу скважины, при этом стараются не цеплять стенки трубы. Для страховки на корпус прибора можно надеть резиновое кольцо. Глубина погружения обычно принимается такой, чтобы аппарат находился на 2 – 3 метра ниже динамического уровня воды, но на метр-полтора выше дна забоя;

1. Трубу продевают в и фиксируют зажимами. Там же находится крепление для страховочного троса – крепим трос к этому креплению;

1. Закрываем , выходящий кабель через гермоввод (обычно идет в комплекте) подключаем к электросети. Производим пробный пуск насоса, если вода не пошла, втягиваем ртом воздух из трубы для того, чтобы сработал обратный клапан;

1. После успешного пуска соединяем водоподъемную трубу с водопроводом.

Важно!
Если насос укомплектован внутренним обратным клапаном, его следует все равно продублировать внешним металлическим устройством, так как внутренние клапаны ненадежны.

Вывод

Подключение и пуск насосного оборудования – весьма важная и ответственная задача, от корректности выполнения которой зависит нормальная работа системы, цена которой очень велика. Тем не менее, справиться с этой работой можно самостоятельно, просто выполняя шаг за шагом согласно нашему руководству. Чтобы увидеть процесс непосредственно, можно просмотреть видео в этой статье.

Подключение погружного насоса к сети и водопроводу

Собственный водопровод на приусадебном участке – это огромный плюс, так как от владельца не требуется больших усилий по добыче воды для полива или водоснабжения дома. После обустройства колодца или колодца во дворе необходима система для подъема жидкости, а также поддержания давления в водопроводе на пути от колодца к дому. Из-за простоты обслуживания и неприхотливости в скважину устанавливают погружные насосы, которые еще называют глубинными или скважинными. Из названия становится понятно, что аппарат полностью находится в воде и поднимает ее на поверхность. В этой статье мы поговорим о том, как подключить погружной насос к сети и системе водоснабжения своими руками.

• Что нужно приготовить?
• Процедура установки системы водоснабжения

Что нужно подготовить?

Для бесперебойной подачи необходима автоматика, которая будет следить за системой водоснабжения и безаварийной работой.

Минимальный комплект для подачи воды из колодца или колодца состоит из:

• погружного насоса;
обратный клапан
• ;
• поплавок с датчиком;
реле давления
• ;
• бак аккумуляторный;
• электронный блок управления.

Рассмотрим назначение этих элементов.

Насос — основной силовой элемент, производящий подъем воды из колодца. Обратный клапан представляет собой перепускную мембрану, которая устанавливается непосредственно на выходе силового агрегата, препятствуя обратному току жидкости из трубы.

Поплавковый датчик – элемент автоматики, контролирующий уровень воды в колодце. От его положения зависит, будет ли дано разрешение на запуск двигателя или нет. Также часто вместо поплавка устанавливают электродный датчик уровня. Схема подключения датчика представлена ​​ниже:

Реле давления – еще один элемент автоматики, который непосредственно управляет запуском погружного агрегата и реагирует на изменение давления в водопроводе.

Гидроаккумулятор представляет собой пассивную систему поддержания давления в трубе, сглаживающую резкие скачки и перепады давления. Работает в паре с реле давления. Продлевает срок службы насоса за счет увеличения времени включения и выключения двигателя за счет накопления воды в баке.

С элементами системы разобрались, теперь более подробно поговорим о том, как подключить погружной насос к автоматике.

Порядок монтажа системы водоснабжения

Расположение устройств должно обеспечивать доступ для обслуживания и контроля режима работы. Обязательно нужно предусмотреть легкость замены неработающих деталей. Заранее позаботьтесь о защите от дождя и мороза. Для подключения погружного насоса к электросети необходимо использовать специальный кабель с маркировкой ВПП или ВПП. Изоляция этих проводов рассчитана на длительное время пребывания в воде, без потери гибкости и изолирующих свойств. Импортный аналог имеет маркировку AQUA RN8.

Рекомендуем подключать скважинный насос к электричеству через УЗО, необходимое для контроля изоляции включаемых приборов и кабеля. Ведь своевременно выявленная и решенная проблема – это сэкономленный бюджет и нервы главы семьи.

Для установки насоса и опорожнения труб нам потребуется:

• сама водоподъемная установка;
• специальный бак-аккумулятор;
Реле давления
• , выбрать под емкость бака гидроаккумулятора;
• Муфта американка для подключения прессостата к гидроаккумулятору;
цанговая муфта
• , для перехода от размера к размеру;
латунные переходники
• ;
Фитинги
• , пластиковые трубы, лента ФУМ.

Как правило, монтаж и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, комплекта оборудования на нем. Все этапы сборки представлены по порядку на фото:

Первым шагом является процесс подготовки. На второй картинке из ленты ФУМ производим намотку резьбового соединения. Далее устанавливаем соединение «американка», позволяющее в дальнейшем осуществлять несложную сборку и разборку. На четвертом и пятом рисунках показана установка реле давления и манометра для визуального контроля процесса в системе. После этого этапа демонстрируется процесс монтажа отвода от трубы ПВХ к тройнику с датчиками. На восьмом и девятом фото показан монтаж цангового хомута и напорного патрубка для подачи воды. На десятом рисунке показана установленная группа, подключенная к водопроводу. Ну и последние шаги — вскрытие и подключение к релейному блоку.

Если ваша система будет состоять из одного блока автоматики, датчика давления, то на клеммах этого устройства обозначены ЛИНЕЙНЫЙ вход и ДВИГАТЕЛЬНЫЙ выход. То есть ввод от выхода ЛИНИЯ и подключение погружного насоса МОТОР. Более совершенная автоматика состоит из электронного блока.

Блок управления запуском насоса обеспечивает бесперебойную подачу воды в систему, предохраняя двигатель от работы всухую, реагируя на наличие и уровень воды вокруг насоса. Агрегат производит плавный пуск и плавный останов, продлевая ресурс двигателя, следит за режимом его работы.

Схема блока управления:

Сухой ход — это работа двигателя без достаточного количества воды или без нее, вызывающая перегрев рабочих обмоток двигателя, разрушение изоляции, выход из строя двигателя. Все потому, что вода в глубинных насосах играет роль охладителя, т.к. проходит через нее и охлаждает корпус.

Напоследок рекомендуем посмотреть видео, демонстрирующее технологию сборки системы повышения давления воды, а также процесс установки погружного насоса в скважину:

Сборка насосной группы — часть 1

Продолжение мастер-класса

Как правильно установить агрегат

Вот мы и предоставили пошаговую инструкцию по подключению погружного насоса к сети и система водоснабжения. Как видите, сделать все самому не так уж и сложно, главное иметь под рукой подходящую схему установки, а также знать некоторые нюансы, о которых мы рассказали в этой статье!

Будет интересно почитать:

• Кабельный обогрев водопроводных труб
• Экономичная система отопления частного дома
• Схема подключения поплавкового насоса

Сборка насосной группы — часть 1

Продолжение мастер-класса

Как правильно установить агрегат

Опубликовано: 24.08.2016 Обновлено: 26.09.2017 Пока без коментариев

схема подключения скважины, сети автоматики и электроснабжения

Содержание статьи:

• Как подключить насос к скважине и водопроводу
• Схема подключения
• Возможные ошибки при подключении оборудования

Для подачи воды в дом из скважины или колодезного источника необходимо напорное оборудование. Чаще всего используют погружные модели, так как они просты в эксплуатации и неприхотливы. Для самостоятельного монтажа водопровода необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он правильно функционировал.

Как подключить насос к колодцу и водопроводу

Водяная система с погружным насосом

Перед установкой погружного насоса требуется тщательная очистка ствола колодца. Для этого с помощью временного насоса откачивают жидкость из колонки до полного удаления песка и примесей. Для защиты напорного устройства от гидравлического удара на нем должен быть установлен обратный клапан.

Насос подключается к колодцу в следующей последовательности:

1. Смонтировать трубопровод. При подключении насоса к жесткой трубе между ним и магистралью, передающей воду потребителю, лучше вставить небольшой отрезок гибкого шланга для гашения вибрации электродвигателя.
2. К аппарату подсоединяется кабель, электрический провод, шланг.
3. Аппарат плавно опускается в колодец.
4. Когда насос достигает дна, его поднимают на полметра-метра.
5. Кабель жестко закреплен, кабель подключен к сети, шланг подключен к остальной системе и проложен в монтажных каналах.

На устье скважины необходимо установить крышку для предотвращения попадания в ствол грязи и посторонних предметов.

Схема подключения

Не рекомендуется подключение скважинного насоса без автоматики

В зависимости от потребностей пользователя и его финансовых возможностей можно выбрать один из способов подключения глубинного насоса к электрической сети.

Без автоматики

Без вспомогательных устройств управления насос подключается через предустановленную электрическую розетку с заземляющим контактом. Насос также заземлен. Для этого используется главная шина дома, подключенная к существующей схеме заземления здания.

Для подачи электроэнергии в розетку используется трехжильный кабель. Напряжение питания погружного насоса 220В. Не используйте розетки с напряжением 380 или 150 вольт.

Способ подключения без автоматики нельзя считать правильным. Он лишь представляет собой общий принцип подключения напорного устройства для скважины. Если не установить автоматику, контролирующую работу насосного оборудования, оно может сломаться на холостом ходу.

Через реле давления

Для удешевления комплекта напорного оборудования возможно применение схемы подключения скважинного насоса только с реле давления без блока управления. Прибор отключает насос при достижении напором максимума и запускает его при снижении производительности до минимума.

Использование блока управления

Автоматика первого поколения

При выборе модели автоматики в первую очередь необходимо выяснить, какая защитная система уже поставлена ​​производителем в насосе. Современные устройства уже защищены от перегрева и простоя. Иногда оборудование оснащается поплавковым механизмом. На основании этих данных можно выбрать один из трех вариантов автоматики — простой, с электрическим блоком управления второго или третьего поколения.

Простейшая защита чаще всего используется для автоматического водоснабжения. Блок управления собран из трех устройств:

• Блокировка сухого хода. Он отключит устройство, работающее без воды, не допуская перегрева. Иногда допускается дополнительная установка поплавкового выключателя. Выполняет те же функции, отключает насосное оборудование при снижении уровня воды, предотвращая ее перегрев. Может показаться, что устройства примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидроаккумулятор. Без него не получится обеспечить автоматическую подачу воды. Гидравлический бак работает как запас воды. Внутри находится рабочий механизм — диафрагма.
• Реле давления с манометром. Это устройство позволяет настроить работу контактов реле.

Оборудовать напорное оборудование своими руками несложно. Принцип работы системы прост: с расходом воды давление в гидробаке уменьшается. При достижении минимального значения реле запускает напорное оборудование, нагнетающее воду в резервуар. Когда давление в гидроаккумуляторе достигает максимального значения, релейное устройство отключает агрегат. В процессе потребления воды цикл повторяется.

Пределы давления в аккумуляторе регулируются с помощью реле. С помощью манометра в приборе устанавливаются минимальные и максимальные параметры срабатывания.

Скважинный насос можно запускать только после проверки и регулировки давления в пласте. Показатель должен быть равен 0,9 части значения при включении.

Автоматика второго поколения

AT Автоматика второго поколения Подключение осуществляется через электрический блок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а также внутри водопроводной сети и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость скапливается только в водопроводе, где установлен один из датчиков.
2. При падении давления датчик посылает импульс на блок управления, и он запускает насос.
3. После достижения нужного напора расхода воды в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить такую ​​автоматику, потребуются базовые знания в области электротехники. Эта и предыдущая защита работают практически одинаково — по напору воды. Однако электрический блок с датчиками дороже по стоимости, из-за чего не так популярен среди потребителей. Даже при использовании автоматики нельзя использовать гидробак, хотя при перебоях в электросети с ним без воды не останешься. В драйве всегда есть резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежные, качественные и дорогие. Его установка позволяет значительно сэкономить на электроэнергии за счет высокоточной настройки электродвигателя. Схема подключения расширенной автоматики к глубинному насосу для скважины очень сложна, поэтому для ее подключения следует обратиться к профессионалу. Зато обеспечивает полную защиту двигателя от различных поломок, например, перегрева при сухом ходе или подгорания обмоток при скачках напряжения.

Агрегат работает от датчиков без гидробака. Эффективность достигается за счет тонкой настройки.

Электродвигатель глубинного насоса при пуске перекачивает жидкость на максимальной мощности, что не всегда необходимо при малых расходах. Усовершенствованный автомат запускает двигатель с мощностью, необходимой для необходимого количества всасывания и расхода воды. Это помогает экономить электроэнергию и продлевает срок службы оборудования, работающего под давлением.

Возможные ошибки при подключении оборудования

Типы обратных клапанов

Невозможно избежать повреждения насоса при неправильно определенной высоте его подвески. Если установить слишком низко, в насос попадут мелкие камни или песок. Если, наоборот, слишком высокое, то может подсасывать воздух. Отсутствие обратного клапана негативно сказывается на напорном устройстве. В такой ситуации при каждом пуске сначала наполняется водой вертикальная труба, а после отключения на нее действует гидроудар.

По мере подъема уровня воды сила удара увеличивается, поэтому ущерб, наносимый насосу, будет больше.

Также не рекомендуется слишком маленькое сечение трубы подачи воды. Эксплуатационный период останется без изменений, но это негативно скажется на производительности. Неустановленная электрозащита, особенно в местах с скачками напряжения, может привести к неисправности насоса.

Электроприборы лучше подключать через стабилизаторы, а сложное и дорогое электрооборудование через специальные посты управления и защиты. Сечение электропровода должно быть достаточным, иначе время работы мотора значительно сократится.

При неправильном монтаже автоматики и КИПиА, а также подключении напорного оборудования к скважине авария в системе неизбежна. Если у вас мало знаний по теме, лучше доверить работу профессионалам.

Как автоматизировать свой пул и сэкономить – PoolPartsToGo

Как правило, упрощений при обслуживании пула очень мало. Вы знаете, что нельзя пропускать помпу каждый день или включать тепловой насос в последнюю минуту, когда на улице холодно. Но что, если бы я сказал вам, что вы можете управлять всем, что связано с вашим бассейном, по щелчку пальцев, даже если вы находитесь на другом конце света?

Ну, щелчок пальцем на самом деле не сработает. Но с системой автоматизации бассейна вы можете использовать приложение на своем телефоне для управления всеми аспектами работы вашего бассейна, включая освещение и сигнализацию.

Это может звучать футуристично, но на самом деле это возможно — и владельцы бассейнов во всем мире принимают участие в этом. Я объясню, как работает автоматизация бассейнов, почему она может пригодиться и как настроить собственную систему автоматизации. Приготовьтесь сэкономить время и кучу денег.

Подождите… Что такое автоматизация пула?

Некоторые владельцы бассейнов неправильно понимают автоматизацию бассейнов, думая, что это то же самое, что сделать ваш бассейн энергоэффективным. Но автоматизация бассейна — это не только установка программируемого насоса для бассейна или синхронизация освещения в бассейне на закате.

По сути, система автоматизации бассейна позволяет подключить оборудование вашего бассейна к одному центральному концентратору. Это в конечном итоге позволяет вам управлять своим пулом из приложения на вашем телефоне, независимо от того, где вы находитесь.

Чтобы настроить автоматизацию бассейна, вам понадобится концентратор управления, который подключается к вашему насосу, нагревателю, светильникам и любому другому оборудованию. Этот центр управления называется панелью для пула и должен иметь собственный экран, чтобы вы также могли управлять им лично, даже если Интернет отключился.

Автоматизация пула настолько футуристична, насколько это возможно, — по крайней мере, на данный момент. И независимо от того, считаете ли вы себя технически подкованным или нет, вы можете извлечь выгоду из простых шагов по автоматизации вашего пула.

Хотите поддерживать чистоту дна и стен бассейна, не нанося при этом себе вреда? Попробуйте запатентованную 360-градусную щетку Black & Decker Pool Brush , разработанную многолетними профессионалами в бассейне, чтобы устранить боли в бедрах и спине, связанные с односторонними щетками.

Когда использовать автоматизацию для вашего пула

Возможно, вы уже думаете: «Зарегистрируйте меня!» или вы можете качать головой, задаваясь вопросом, с какой стати вам нужно управлять своим бассейном с телефона. Если это больше похоже на вас, выслушайте меня в нескольких возможных сценариях.

Представьте, что вы возвращаетесь домой после очень тяжелой тренировки. Вы хотите сократить время восстановления, замачиваясь в джакузи, но знаете, что это будет не так эффективно, если ваши мышцы будут остывать слишком долго, прежде чем вы сядете в нее. Вместо того, чтобы вернуться домой, включить джакузи, сполоснуться , и терпеливо ожидая, пока горячая ванна нагреется, вы можете включить ванну с помощью темы «После тренировки» на своем телефоне прямо в раздевалке.

Или, может быть, вы находитесь в длительном отпуске и заметили, что скоро на ваш родной город обрушится жара. Вместо того, чтобы зацикливаться на настройках, которые вы вручную запрограммировали в своем оборудовании для бассейна, вы можете увеличить продолжительность работы насоса и избежать заражения водорослями, потому что это последнее, с чем вы хотели бы иметь дело, когда вернетесь домой.

Может быть, вы даже устраиваете импровизированную вечеринку или потеряли счет времени, выбирая в магазине новые поплавки, а гости придут с минуты на минуту. Включив тему «Вечеринка у бассейна» на своем телефоне, вы можете включить подсветку бассейна в праздничные цвета, заставить горячую ванну шуметь и включить тепловой насос, пока вы стоите в очереди на кассе.

Настройка автоматизации пула может быть не для всех, но ее использование определенно подходит. Как только он настроен, все это идет вниз по течению оттуда. Решайте сами, стоит ли устанавливать это высокотехнологичное удобство. И если вы в игре, читайте дальше.

Как автоматизировать свой бассейн и сэкономить

Готовы автоматизировать свой бассейн? Детали действительно зависят от системы, которую вы выбираете, но с этих шагов должен начать любой владелец пула.

Во-первых, подключитесь

У вас все еще есть коммутируемый доступ в Интернет? Это придется изменить, если вы серьезно относитесь к автоматизации пула. Первый шаг к управлению пулом с телефона — убедиться, что у вас есть надежное подключение к Интернету. В идеале вам нужна скорость загрузки и выгрузки не менее 3 мегабит в секунду (Мбит/с) рядом с вашим пулом.

Не обращайте внимания на аббревиатуру! Мбит/с нечего бояться, так как это просто название измерения. Вы можете легко узнать свою, проверив скорость интернета бесплатно онлайн.

Настройка насоса с регулируемой скоростью

Ваш насос является сердцем вашей циркуляционной системы, и чем больше у него элементов управления, тем лучше вы можете настроить работу бассейна в соответствии со своими потребностями. Автоматизация бассейна поможет вам в полной мере воспользоваться этими преимуществами, но они будут ограничены, если у вас нет насоса с регулируемой скоростью.

Насосы с регулируемой скоростью позволяют контролировать их число оборотов в минуту (об/мин). Чем медленнее вы направляете их, тем лучше циркулирует вода в вашем бассейне. И вот в чем фишка: чем медленнее вы установите насос с регулируемой скоростью, тем больше вы сэкономите. Более низкая скорость, меньшее потребление энергии, меньший ежемесячный счет.

Это беспроигрышная ситуация, и поэтому я говорю, что все владельцы бассейнов должны иметь насосы с регулируемой скоростью. С 2021 года это также практически федеральный закон. Если вы еще не получили его, пришло время.

Оставайтесь в отличной форме с сверхмощным насосом Black & Decker с регулируемой скоростью 3 л.с. . Он включает гарантию, дает право на скидки на коммунальные услуги и окупается за счет экономии до 80% затрат на электроэнергию на всех этапах эксплуатации.

Получить блок управления

Помпа у вас есть. Теперь это самый важный шаг: получение концентратора управления (также называемого смарт-концентратором), который будет действовать как площадка для бассейна в будущем.

И вы уже догадались: у вас есть варианты. Существуют «умные концентраторы», продаваемые пул-компаниями, но вы также можете приобрести такой, как концентратор SmartThings, который позволяет подключать до 200 устройств и настраивать определенные последовательности.

Получив концентратор управления, вы должны следовать инструкциям производителя по установке. И если он кажется выше вашей рулевой рубки, не стесняйтесь вызывать электрика! Безопасность является наиболее важным аспектом этого процесса, а установка занимает всего около двух часов.

Когда ваш хаб правильно настроен, пришло время подключать устройства. Ваш насос для бассейна, тепловой насос для бассейна, освещение, выключатели, звуковые системы, камеры с датчиками движения и важные для безопасности сигналы тревоги в бассейне должны быть синхронизированы путем подключения их к концентратору управления и исправления настроек в приложении для смартфона.

Хотя конкретные инструкции могут различаться в зависимости от производителя, начать работу очень просто.

Технолог? Бери дальше

Если вам не терпится большего, возможно, вы хорошо разбираетесь в технологиях. К счастью, вы можете сделать больше, чтобы настроить свою автоматизированную систему.

Чувствуете себя болтливым? Некоторые из систем автоматизации брендов пулов интегрируют домашних голосовых помощников. Это означает, что вы можете стоять на кухне и приказывать включить свет в бассейне. Довольно круто.

Вы также можете интегрировать программное обеспечение IFTTT, что означает «Если это, то это». Используя это программное обеспечение, вы можете заставить свой бассейн автоматически переключать свою работу в ответ на изменения прогноза погоды. Но это только один пример — варианты безграничны. Автоматизация пула — это уже удобно. Почему бы не сделать его своим?

Отпразднуйте новую автоматическую настройку с новыми аксессуарами.
