Как подключить к насосу гидроаккумулятор: Схема подключения гидроаккумулятора к насосу и системе водоснабжения, как подключить и установить, фото

Содержание

Как подключить гидроаккумулятор к погружному насосу: схема и порядок работ

При обустройстве автономной системы водоснабжения необходимо добиться стабильного давления в сети. Скачки напора, гидравлические удары сказываются на комфорте использования коммуникаций и, что еще важнее, могут стать причиной поломок бытовой техники. Чтобы нормализовать работу водопровода, устанавливают гидроаккумуляторы. В автономных системах они выполняют те же функции, что и водонапорные башни в централизованных сетях. Гидроаккумулятор – это основной узел, соединяющий насосную группу с внутренним водопроводом. Как подключить гидроаккумулятор к погружному насосу? Как правильно его подобрать и установить?

Как устроены гидроаккумуляторы разных видов

Видео: принцип работы и функции гидробаков

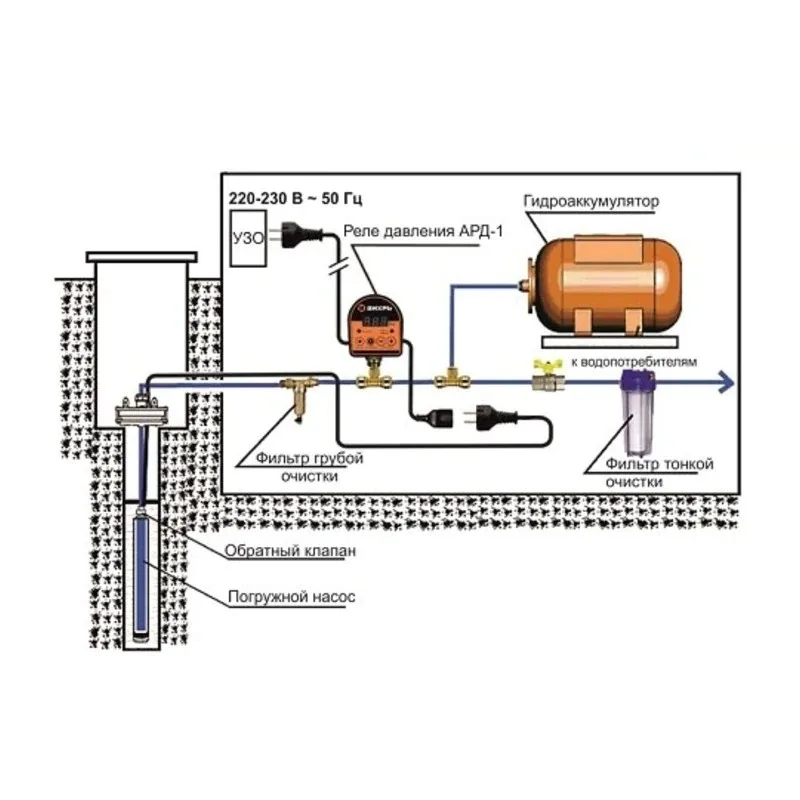

Схема подключения гидроаккумулятора к погружному насосу

Порядок подключения бака
Видеоинструкция по сборке насосной группы с накопителем

Особенности установки гидроаккумулятора
Как правильно настроить прибор

Гидробаки бывают разных форм, объемов и конфигураций.

Для каждой системы можно подобрать оптимальный вариант

Основные элементы конструкции – корпус, мембрана и ниппель. Корпус накопительного бака представляет собой герметичный баллон, рассчитанный на работу под давлением 1,5-6 атмосфер. Максимальная нагрузка – 10 атмосфер. У горловины корпуса закреплена мембрана, доступ в которую открыт только через специальный фланец с клапаном. С противоположной стороны врезан ниппель, через который в бак закачивают воздух. Вся конструкция установлена на ножки.

В зависимости от конфигурации различают вертикальные и горизонтальные накопительные баки. Они работают по одному принципу с той разницей, что у вертикальных моделей большого объема (свыше 50 л) есть специальный клапан, через который стравливают воздух. Это необходимо потому, что во время работы водопроводной системы постепенно накапливаются излишки воздуха. Поэтому в вертикальные гидроаккумуляторы сверху устанавливают клапан, а в горизонтальных – слив или кран. В баках малого объема воздух стравливают, полностью сливая воду.

Схема конструкции накопительного бака

Видео: принцип работы и функции гидробаков ↑

Чтобы насос нормально отслужил свой положенный срок, его нужно эксплуатировать в режиме, предусмотренном техническими характеристиками. Погружное оборудование должно включаться не чаще 5-20 раз в минуту (точные показатели указаны в документации к конкретной модели).

Реле давления отдает команду на включение насоса, когда напор в системе падает до заданных параметров. Если не установлен гидроаккумулятор, давление падает даже при минимальном расходе воды, и оборудование будет постоянно включаться-выключаться. Это приведет к его быстрому износу, поломкам.

К схеме водоснабжения подключают накопительный бак, что позволяет уменьшить частоту включений-выключений насоса и продлить срок его службы. Объем прибора подбирают также с учетом интенсивности водопотребления, мощности и высоты установки насоса.

Схема: место установки гидробака в автономной водопроводной сети

Порядок подключения бака ↑

От смонтированного насоса отводят напорный шланг и через коллектор на пять разъемов («пятерник») подключают к реле давления.
От «пятерника» отводят поток на гидробак.
Один патрубок коллектора подсоединяют к водопроводной сети, еще один – с блоком управления.
Между «пятерником» и насосом врезают обратный клапан. Он нужен, чтобы при остановке работы насоса вода не сливалась обратно в колодец или скважину.

Схема подключения накопительного бака

Видеоинструкция по сборке насосной группы с накопителем ↑

Гидроаккумулятор крепят к полу через резиновые прокладки. Для подключения к трубам используют гибкие переходники. Если прибор новый или долго не использовался, в первый раз его следует заполнять очень аккуратно, чтобы не повредить мембрану, которая может слипнуться от долгого бездействия. Перед заполнением желательно удалить весь воздух.

Место для монтажа гидроаккумулятора выбирают так, чтобы к нему был свободный доступ для обслуживания. Если нет навыков, лучше не рисковать и не устанавливать прибор самостоятельно, а обратиться к более компетентным людям, особенно если приходится подключать два погружных насоса к одному гидроаккумулятору.

Подключение и установка гидроаккумулятора

Новые гидроаккумуляторы настраивают на заводе-производителе. Обычно давление составляет 1.5 атмосфер. Однако до момента продажи может пройти много времени, и показатели падают. Поэтому первое, что нужно проверить – давление. Для контроля подойдет электронный или механический манометр. Можно использовать автомобильный.

Некоторые модели гидробаков специально комплектуются манометрами. Но можно выбрать любой прибор. Главное, чтобы он был точным. Даже 0.5 атмосфер сказываются на работе накопителя. По этой же причине лучше не пользоваться пластиковыми китайскими манометрами. Они редко показывают точные данные.

Если нужно добиться высокого давления в сети, оставляют «заводские» 1.5 атмосфер. Если же вода будет использоваться только для бытовых домашних нужд, можно снизить показатель до 1 атмосферы. Чем выше давление, тем больше воздуха в гидробаке и меньше объем воды. Поэтому многие владельцы домов стравливают лишний воздух, чтобы увеличить емкость бака и снизить частоту включений насоса.

На реле давления настраивают верхний и нижний пределы, по которым будет включаться и выключаться насос. Для этого под крышкой прибора предусмотрены две гайки и пружины. С их помощью можно отрегулировать настройки. Оптимальная разница между давлением на включение и выключение – 1-2 атмосферы. Слишком большой перепад тоже нежелателен, т.к. это приведет к быстрому износу мембраны гидробака.

Таблица расчета гидроаккумулятора

При выборе модели гидробака нужно не только определиться с нужным объемом, техническими характеристиками, но и выяснить, из какого материала изготовлена мембрана. У продавца обязательно должны быть сертификаты соответствия, санитарно-гигиеническое заключение, в которых указана сфера применения накопителя. Нужно выбирать модель, предназначенную для систем с холодной питьевой водой.

Что касается фирм-производителей, то хорошо себя зарекомендовали марки Aguasistem, Varem, Wester Line, Zilmet, Reflex. Гидробаки комплектуются запасными фланцами и мембранами. При покупке убедитесь, что они есть в наличии. Если гидроаккумулятор выбран и установлен правильно, в сухом месте, а владелец вовремя проводит техническое обслуживание, прибор прослужит долгие годы.

Как правильно подключить два гидроаккумулятора к одному насосу?

По перепаду давления. У меня нижний порог где-то 2.0 а верхний 2.9.

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Содержание

Функции, назначение, виды
Назначение
Принцип работы
Баки большого объема
Как выбрать объем бака
Каким должно быть давление в гидроаккумуляторе
Предварительная проверка и коррекция давления
Какое давление воздуха должно быть
Как выбрать
Подключение гидроаккумулятора к системе
С пятивыводным штуцером или без
Как установить два гидробака на один насос
Конструктивные особенности гидроаккумулятора
Схема подключения гидроаккумулятора
Реле давления
Схема подключения нескольких гидроаккумуляторов к погружному насосу

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
Создать небольшой запас воды на случай отсутствия электроэнергии.

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

насоса;
гидроаккумулятора;
реле давления;
обратного клапана.

Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Для непрерывной, качественной работы часто на дачах и в частных домах без централизованного водопровода используют гидроаккумуляторы с погружными насосами. О преимуществах применения гидроаккумулятора далее мы и расскажем.

Для распознавания гидроаккумуляторы имеют разную окрасу: красные предназначены под отопление; синие – для холодного и горячего водоснабжения.

Конструктивные особенности гидроаккумулятора

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

камеры для воды;

диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
гнезда с клапаном;
патрубка подсоединения к системе.

Гидробаки с мембраной баллонного типа состоят из:

камеры для воды;
баллона мембраны, который закреплен на входе около входного патрубка;
гнезда с клапаном; газовой камеры;
патрубка подсоединения к системе.

Гидробаки предназначены для:

холодного водоснабжения;
горячего водоснабжения;
системы отопления.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов используют гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.

Горизонтальные гидробаки чаще всего используют в насосных станциях с наружными насосами.

В таком случае насос устанавливается на бак, что прилично экономит место.

Гидроаккумулятор с мембраной имеет больший срок службы, чем гидробак из оцинкованной стали

Нужен ли гидроаккумулятор для погружного насоса?

Гидроаккумулятор предназначен для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое будет использоваться при открытом кране.
При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.

Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений.

Поэтому важность гидроаккумулятора очевидна. Гидроаккумулятор имеет несколько названий, его называют гидробаком, расширительным или мембранным баком.

Таким образом, гидроаккумулятор выполняет следующие функции:

сглаживающую – помогает избежать гидроудары;
поддерживающую – совместно с реле поддерживается стабильное давление воды;
защитную – защищает насос от постоянных включений, а также в отсутствие электрической энергии, за счет небольших запасов воды.

В одной половине гидробака – сжатый воздух, находящийся под давлением 1,5 атм. Вторая часть гидроаккумулятора наполняется водой. Объем давления неизменен и на размеры емкости никак не влияет.

Самый простой прибор, который помогает измерять давление, манометр. Подключается манометр к гидроаккумулятору при помощи штуцера.

Если при проверке выявлено, что давление в гидробаке упало, то его легко увеличить до необходимого уровня при помощи велосипедного насоса через ниппель, который расположен наверху оборудования. А для того чтобы уменьшить давление, необходимо отогнуть клапан ниппеля и выпустить воздух.

При проведении данных действий необходимо следить за параметрами на манометре.

Нормальное давление в гидроаккумуляторе составляет от 1,4 до 2,8 атм. Давление в системе должно превышать давления бака на 0,1 атм. Если Вам необходимо высчитать самостоятельно, какое давление в гидроаккумуляторе необходимо настроить, то воспользуйтесь следующей формулой:

Давление в гидробаке = (Максимальная высота точки разбора +6) / 10

Схема подключения гидроаккумулятора

Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, фильтрующую систему, манометр, трубопровод, ну и, конечно же, электрическое питание.

Гидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место.

Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера.

5-выводной штуцер располагает выходами разного диаметра, что идеально подходит при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.

Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома.

Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:

Опускаем насос в скважину;
Необходимо закрепить страховочный трос, который удерживает насос;
Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
Необходимо произвести настройку реле давления.

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей домашней системы. Для эффективности и правильность работы реле необходимо настроить.

Для этого необходимо:

Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
Открывается крышка реле и включается насос для заполнения системы водой.
После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
Все настройки должны проводиться при выключенном насосном оборудовании.
После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:

Погружной насос перекачивает воду из скважины в гидробак;
По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится.
Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться.
И так по кругу.

Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.

Схема подключения нескольких гидроаккумуляторов к погружному насосу

Если при использовании гидроаккумулятора Вам будет необходимо еще емкость для накапливания воды, то возможно установить параллельно еще несколько гидробаков, подходящего для Вас объема.

Подключаются второй и последующие баки просто, при помощи вкрученного тройника. К одному входу подключается насос (пятивыводной штуцер), а к другому новый гидробак.

При подключении нескольких гидроаккумуляторов не требуется перенастраивать систему.

Также наибольшее количество гидробаков продлит срок службы Вашего насоса, т.к. его придется включать реже.

Как подключить гидроаккумулятор к погружному насосу своими руками: схема, фото, видео инструкция

Для домашнего автономного водоснабжения важно обеспечить стабильный напор в сети. Это позволит сократить неэффективную эксплуатацию насоса. Также во время открытия крана вода станет поступать сразу, без какой-то задержки.

Нельзя допускать появления гидроударов в системе водоснабжения. Такие явления разрушают не только водопроводную систему, но и смежные агрегаты, например, теплообменник котла или выводят из строя посудомоечные машины. Чтобы избавиться от любых негативных факторов, необходимо знать, как подключить гидроаккумулятор к погружному насосу.

Как правило, внешность этих аппаратов выкрашивается в синий либо голубой оттенок, чтобы отличаться от расширительных бачков, имеющих наружную красную поверхность. Составными частями гидравлического прибора являются такие элементы:

металлический корпус;
мембрана из прорезиненного материала;
крышка с клапаном для заполнения полости жидкостью;
ниппельный узел, используемый для закачивания сжатого воздуха;
ножки с отверстиями для крепежных болтов, обеспечивающие устойчивость на ровной платформе.

Гидроаккумуляторами принято называть металлические полые сосуды, имеющие внутри мембрану, зафиксированную на внутренней стороне корпуса. Он является накопителем воды. Полость мембраны заполнена либо чистым воздухом, либо смесью инертных газов. Чтобы знать, как правильно выбрать гидроаккумулятор для скважины и водоснабжения, необходимо учесть, что рабочее давление внутри заполненной мембраны составляет около 1,5 атм. Это значение поддерживается в течение всего периода эксплуатации аппарата.

Схема конструкции

Перед тем, как подключить гидроаккумулятор к системе, его наполняют инертным газом или простым воздухом. Делается данная операция при помощи стандартного автомобильного насоса. Если произошла перекачка значения, то достаточно стравить через ниппель избыточный воздух.

При поступлении воды внутрь бака, предотвращается разрыв груши. Она способствует также регулирование системного давления.

Существует три наиболее популярные группы гидравлических аккумуляторов:

Холодный. Применяется на магистралях с холодной водой. Эффективно работает при защите от износа и во время сглаживания гидроударов.
Горячий. Выполняет все те же функции, что и холодный, но способен выдерживать агрессивную температурную среду.
Для отопления. Данный тип актуален лишь в отопительных системах закрытого типа.

С этой статьей читают: Защита скважинного насоса от сухого хода в автономной системе водоснабжения

Функционирование аккумулятора

Схема подключения гидроаккумулятора включает в себя цепочку из подающего воду насоса, магистрального трубопровода и самого аккумулятора жидкости. Подача воды осуществляется непосредственно внутрь резиновой мембраны, располагающейся в полости металлического изделия. Процедура прекращается после достижения паритетности в значениях давления.

Как правило, значения на манометре в такой ситуации составляют 1-3 атм. Выйдя в рабочий режим генератора, автоматика отключает насос.

Когда потребитель открывает кран или запускает посудомоечную машинку, накопленная в полости аккумулятора вода перемещается в водопровод, так как там давление стало меньше, чем в гидроаккумуляторе. Это происходит постепенно, а на этапе, когда уровень давления в полости достиг определенной установленной точки (настройку делает производитель или потребитель товара), включается реле, подключающее подпиточный водяной насос. Через него происходит очередное наполнение мембраны водой. Такие циклы происходят практически постоянно. Перед тем, как настроить гидроаккумулятор и реле, стоит ознакомиться с подробной инструкцией.

Интересуясь, как правильно подключить гидроаккумулятор для водоснабжения, многие забывают о важности его объема. Большие размеры бака позволяют реже задействовать насос, ведь при небольших расходах воды каждый раз не происходит подпитки. Перепад давления между максимальным и минимальным значением достаточно большой.

Применение поверхностного насоса

Чтобы знать, как правильно установить гидроаккумулятор в системе водоснабжения, стоит изучить пошаговую вспомогательную инструкцию:

Начинается все с проверки давления воздуха внутри газовой полости в аккумуляторе. Значение необходимо довести до такой цифры, чтобы она была на 0,2…1,0 меньше, чем установленный производителем реле минимум.
Проводятся работы со штуцером, имеющим 5 выходов, так как гидроаккумулятор подключить нужно будет к манометру, реле, насосу. Последний выход актуальный для соединения водопроводной трубы.
Отведенный для процедуры штуцер соединяется с бачком. Для этого понадобится жесткий шланг, имеющий в конструкции перепускной воздушный клапан.
С необходимым усилием затягиваем остальные приборы так, чтобы не сорвать резьбы.

После монтажа модуль необходимо обязательно протестировать под высоким давлением на выявление возможных утечек в соединениях.

Перед тем, как настроить гидроаккумулятор и подключить к нему реле, отвечающее за регулировку давления, понадобится на последнем ознакомиться с установочными метками. Контакты подписаны, как «сеть» и «насос». Нежелательно ошибаться с подключением электрики, чтобы не вывести из строя агрегат.

Так как сосуд работает под высоким давлением, то необходимо соблюдать максимальную герметизацию во всех резьбовых соединениях. Для этого подойдет применение ФУМ ленты или использование технического льна. Они способны удерживать соединение до нескольких атмосфер, что характерно для бытовых гидравлических систем.

Выбор модели

В продаже встречаются модели бытовых гидроаккумуляторов от 24 л до 1000 л. Отталкиваться необходимо от того, какой нужно обеспечить расход жидкости, а также, используется ли система для орошения.

Как правило, емкости в 24 хватает для нужд двух человек. В расчет берется кухня, туалет и полив небольшого участка. При повышенных требованиях рекомендуется применять полости в 50 л. В этом случае просчитывают количество потребителей. Емкость можно поменять в любое удобное время на большую по объему, ведь соединительные узлы у большинства моделей имеют одинаковые резьбовые параметры.

С этой статьей читают: Выбор скважинного насоса

Использование насосных станций

Если нет возможности собирать отдельные элементы в цепь, можно приобрести насосную станцию. Это полностью собранный агрегат, в комплект которого входят:

поверхностный центробежный насос;
гидроаккумулятор;
датчик давления;
автоматическое реле.

Если источник воды находится дальше 5 метров, станция должна идти как дополнение к еще одному насосу и датчику, в этом специфика работы поверхностного оборудования.

При подключении гидроаккумулятора необходимо полностью обесточить технику. Рабочее давление составляет 2-2,5 атм, после нагнетания которых необходимо провести проверку оборудования на предмет протечек и исправного включения.

Зачем нужен еще один гидроаккумулятор?

Дополнительный гидроаккумулятор обеспечивает наиболее оптимальный режим работы. Дело в том, что в центробежный насос, равно как и любые другие, при включении чаще 6-7 раз в минуту выходит из строя в 3-4 раза быстрее. Встроенный гидроаккумулятор предназначен для того, чтобы выравнивать разницу в давлении между включенным и выключенным агрегатом, тогда как дополнительный будет компенсировать разницу, стабилизировать работу оборудования при частом включении и повышать давление в системе.

Вертикальный или горизонтальный?

Конструкция как вертикального, так и горизонтального гидроаккумулятора абсолютно идентична, поэтому выбор любой из них – вопрос сугубо личный. Какой из них подходит под определенные условия, тот и нужно устанавливать. При небольшом количества свободного пространства вертикальный предпочтительнее.

Где покупают насосы, насосные станции и комплектующие?

Все необходимые для водоснабжения элементы продаются в строительных и специализированных магазинах. Также их модно заказать в сети, но внимательно проверять работоспособность оборудования.

Обязательно оформляйте гарантию. Сложные приборы, к числу которых относятся поверхностные и глубинные насосы, часто выходит из строя по независящим от потребителя причинам.

ВИДЕО: Зачем в системе водоснабжения гидроаккумулятор?

Гидравлические аккумуляторы | Запчасти и компоненты

Гидравлические аккумуляторы | Части и компоненты | ДТА Гидравлика

Дом
Гидравлика
Аккумуляторы

Гидравлический аккумулятор хранит жидкость под давлением и может выполнять ряд функций в гидравлической системе. Это предмет, который может обеспечить годы безотказной службы. Аккумуляторы могут принимать определенное количество жидкости под давлением и хранить ее. Затем жидкость высвобождается, когда это необходимо для выполнения определенной задачи в гидравлической системе. Функции варьируются от компенсации утечек масла или колебаний температуры до демпфирования вибраций.

Использование

гидроаккумуляторов приводит к существенной экономии энергии и увеличению срока службы системы .

Добавление аккумулятора к гидравлической системе дает ряд преимуществ. Возможность использовать насосы меньшего размера, меньшая установленная мощность, немедленная доступность энергии или меньшее производство тепла, и это лишь некоторые из них. Еще одним преимуществом является простое обслуживание и установка гидроаккумулятора. Увеличенный срок службы аккумуляторов и неограниченный срок хранения без усталости и инерции благодаря конструкции гидроаккумуляторов.

Приложения, которые требуют много

мощности для ограниченных периодов времени больше всего выигрывают от аккумуляторов .

Аккумуляторы в основном состоят из двух отсеков: один из отсеков заполнен газом; другой отсек, соединенный с гидравлическим контуром, заполнен гидравлической жидкостью. Корпус аккумулятора изготавливается из углеродистой, нержавеющей стали или алюминия. В зависимости от разделяющих элементов различают три типа гидроаккумуляторов: баллонные аккумуляторы, мембранные аккумуляторы и поршневые аккумуляторы.

Мы поставляем различные типы гидроаккумуляторов

Баллонные аккумуляторы

Баллонный аккумулятор является наиболее часто используемым гидропневматическим аккумулятором. Мы поставляем баллонные аккумуляторы для систем высокого и низкого давления.

Тип баллонных аккумуляторов

Баллонные аккумуляторы низкого давления
Баллонные аккумуляторы высокого давления
Запасные части баллонного аккумулятора
О баллонных аккумуляторах

Поршневые аккумуляторы

Поршневые аккумуляторы используют поршни в качестве разделительных элементов и могут выдерживать гораздо более высокие степени сжатия газа и скорости потока. Мы также поставляем поршневые уплотнения и ремонтные комплекты.

Тип поршневых аккумуляторов

Запчасти для поршневых аккумуляторов
Поршневой аккумулятор с контролем положения
Поршневой аккумулятор высокого давления
О поршневых аккумуляторах

Мембранные аккумуляторы

Мембранные аккумуляторы имеют относительно небольшую емкость для хранения жидкости. Мы поставляем мембранные аккумуляторы с высокой степенью сжатия до 8:1.

Тип мембранных аккумуляторов

Мембранный аккумулятор сварного типа
Мембранный аккумулятор резьбового типа
О мембранных аккумуляторах

Аксессуары для аккумуляторов

Безопасное использование гидроаккумуляторов с аксессуарами для аккумуляторов известных производителей. Поставляем контрольно-измерительные приборы, монтажные комплекты и запорные блоки.

Тип аксессуаров для аккумуляторов

Блок зарядки и тестирования
Сосуды под давлением газа
Предохранительные и запорные блоки
Элементы крепления аккумулятора
Об аксессуарах для аккумуляторов

КАЧЕСТВЕННЫЕ АККУМУЛЯТОРЫ ДЛЯ ТЯЖЕЛЫХ ПРИМЕНЕНИЙ

Мы поставляем высококачественные гидравлические аккумуляторы для различных требовательных применений. К ним относятся Parker Hannifin, Olaer, FCH, Greer, Hydac, QHP, Bosch Rexroth и другие по запросу. Наш объем поставки охватывает полный спектр различных типов аккумуляторов (баллонный, поршневой, мембранный) и аксессуаров для аккумуляторов, таких как блоки предохранительных клапанов и испытательные устройства. Мы поставляем оригинальные запасные части для всех производителей гидравлики, упомянутых выше.

Приложения, использующие большие потоки на высоких скоростях, могут использовать аккумуляторы для хранения энергии. При необходимости гидроаккумулятор нагнетает жидкость в гидравлический контур, увеличивая подачу насоса. Когда приводы в гидравлической системе не находятся в движении, аккумулятор наполняется. Аккумуляторы также могут работать как источники энергии при нормальной работе системы. Аккумуляторы с весовой или пружинной нагрузкой также могут использоваться в промышленных целях.

Высококачественные пластинчатые насосы со склада

Однолопастные насосы
Двухлопастные насосы
Трехлопастные насосы

Дом
Гидравлика
Аккумуляторы

CTI Mag: Гидроаккумулятор в органах управления коробкой передач

Опубликовано 14 мая 2018 г.

Коробки передач с двойным сцеплением, обеспечивающие бесперебойную тягу, входят в портфолио всех известных автопроизводителей. Гидроаккумулятор является идеальным решением для обеспечения максимально возможной эффективности гидравлических приводов даже при пиковых нагрузках. Независимые исследования показали, что гидроаккумулятор позволяет редукторным компонентам, таким как гидравлический насос для приводов, снижать расход топлива. Это экономит энергию и снижает выбросы CO2. Гидроаккумулятору требуется всего около одной шестой энергии обычного насоса постоянного тока. Таким образом, выбросы CO2 снижаются до 4 г/км.

Thorsten Hillesheim, Технический директор, Freudenberg Sealing Technologies

Загрузите CTI Mag, чтобы прочитать статью полностью

Выпуск: #December 2017

старт-стоп приложений растет с каждым годом. Растет и разнообразие технических решений для гидравлического привода. Они варьируются от гидроаккумуляторов до насосов постоянного и регулируемого действия, вплоть до одно- и двухступенчатых насосов с электрическим приводом. Следующий анализ показывает, насколько эффективно работают поршневые или мембранные версии гидроаккумуляторов по сравнению с зависимой от крутящего момента системой с регулируемым давлением и постоянным насосом с приводом от двигателя внутреннего сгорания. Исследование основано на различных ездовых циклах, определенных значениях нагрузки, требованиях к давлению и объемному расходу, а также эффективности отдельных компонентов. В серии испытаний использовался компактный автомобиль с 4-цилиндровым бензиновым двигателем с турбонаддувом и непосредственным впрыском, рабочим объемом 1,4 литра, крутящим моментом 250 Нм и мощностью 110 кВт. Коробка передач — 7-ступенчатая DSG с сухим сцеплением и электрогидравлическим управлением, включая систему зарядки аккумулятора.

Гидроаккумулятор для покрытия пиковых потребностей

Гидроаккумулятор состоит из газового и жидкостного сегментов, разделенных газонепроницаемым (поршневым или мембранным) разделителем среды. Газовая сторона заполнена азотом, а жидкостная часть подключена к гидравлическому контуру. При повышении давления гидроаккумулятор забирает нагнетаемую жидкость и газовая смесь сжимается. Чаще всего это происходит на этапах между сменами. Если давление падает, сжатый газ снова расширяется и выталкивает хранящуюся жидкость в контур трансмиссии и, таким образом, к исполнительным механизмам.

Гидроаккумулятор является идеальным решением для покрытия пиковой нагрузки, возникающей, например, при включении селектора передач. Таким образом, и масляный насос, и приводной электродвигатель могут быть рассчитаны на средний расход топлива – они меньше по размеру и, следовательно, значительно более эффективны. Таким образом, гидроаккумуляторы вносят значительный вклад в экономию топлива и помогают сократить выбросы CO2. Одним из самых известных примеров успешного использования гидроаккумуляторов является трансмиссия VW DQ200 DCT с очень низким энергопотреблением, представленная в 2007 году. Основным поставщиком этого гидроаккумулятора является компания Freudenberg Sealing Technologies в Ремагене.

Минимизация гидравлических потерь

Минимизация гидравлических потерь играет решающую роль при использовании гидроаккумуляторов. Чтобы сравнить общий КПД с решением для двигателя внутреннего сгорания, были определены потери из-за взаимосвязанных компонентов. Сюда входят масляный насос с электроприводом, аккумуляторная батарея, генератор и ременная передача. Основными ездовыми циклами в расследовании являются европейский NEDC и американский FTP75. Отличаются они в основном ускорением, опытом вождения и поездками с кондиционером. Но в тесте эти параметры влияют только на величину отклонения от заданного расхода топлива в цикле, а не на исследуемую в тесте эффективность. На Рисунке 1 краткий обзор энергоэффективности. Здесь становится видно, что гидроаккумулятору требуется лишь примерно шестая часть энергии обычного насоса постоянного тока.

Для оценки эффективности самого гидроаккумулятора определяли частоту и профиль циклов. Если сравнить процесс зарядки в двух ездовых циклах, частоты составляют около 0,05 Гц как для NEDC, так и для FTP75 — аккумулятор заряжается в среднем каждые 20 секунд. Если вы проанализируете измеренный профиль, ожидаемое пилообразное поведение возникает не только во время зарядки и разрядки. Это также происходит, когда не происходит переключения передач. Это означает, что на данном этапе не сложился стабильный уровень давления. Это происходит в значительной степени из-за утечек в регуляторе давления и направляющих клапанах. Поскольку в каждом вспомогательном редукторе постоянно работают от двух до трех клапанов регулирования давления, в зависимости от конструкции, потери могут достигать величины, превышающей полезный объем разряда аккумулятора; даже несмотря на то, что задействованы специальные клапаны с низким уровнем утечки, с уровнями утечки от 15 до 50 мл/мин. Это означает, что большая часть контрольного масла, хранящегося при существенном потреблении энергии, не используется. Одним из решений может быть новая конфигурация с меньшим количеством клапанов. В результате эффективность хранения составляет 0,9.2 для гидроаккумулятора, исходя из описанного профиля цикла с частотой 0,05 Гц и заданными уровнями давления и объема.

Загрузите CTI Mag, чтобы прочитать статью полностью

В рубрике:

CTI Mag, CTI Mag Articles, General

Concrete Products Machines — Columbia Machine

Самые технологически совершенные машины для производства бетонных изделий на рынке позволяют вам создавать самые разнообразные бетонные изделия с лучшим в отрасли временем цикла.

Связаться

Перейти к следующему разделу

CVT

Columbia Vibration Technology позволяет производителям создавать продукцию самого высокого качества и самого широкого ассортимента в мире.

Производственные машины

Наши машины предназначены для производства высококачественных бетонных изделий для любого рынка. Найдите машину, соответствующую вашим производственным требованиям.

Запчасти и обслуживание

Наш квалифицированный персонал готов помочь вам и вашему бизнесу вернуться в нужное русло, предоставив опытные консультации, а также оперативный и лучший в отрасли доступ к запасным частям.

Мы продолжаем инвестировать в оборудование Columbia, потому что мы твердо верим, что Columbia производит самые точные и стабильные блоки на рынке.

— Аллан Иствуд, Лигнацит

Columbia Vibration Technology

Запатентованная вибрационная технология Columbia, CVT, сочетает в себе более 85 лет инновационных разработок и проверенных на практике конструкций с передовыми производственными возможностями.

Узнать больше

Представляем CPM+

Конструкция машины для производства бетонных изделий CPM+ основывается на успехе предыдущего поколения серии CPM. Первоначальный CPM надежно работает на заводах по всему миру с 1995 года. За прошедшие годы Columbia Machine добилась изменений в отраслях, которые мы обслуживаем, предъявляя повышенные требования к производственным предприятиям. CPM+ разработан для удовлетворения этих требований.

Производственные машины

Проверено в самых сложных условиях. Машины для производства бетонных изделий Columbia заслужили репутацию превосходных инженерных решений, непревзойденной производительности и высочайшего качества производства. В наших производственных машинах используются проверенные на практике технологии, позволяющие производить продукцию непревзойденного качества, точности и разнообразия. Благодаря частотно-регулируемому приводу, прямой вибрации пресс-формы и плавному гидравлическому перемещению, Columbia является эталоном в отрасли.

Машины для производства малых поддонов

Эти классические рабочие лошадки десятилетиями будут производить лучшие в отрасли блоки.

Технические характеристики модели

СПМ20

Детали производства

Продукт в час

500

Продуктов за цикл

Высота изделия мин.

2 дюйма (50 мм)

Высота изделия МАКС.

8 дюймов (200 мм)

Стандартная длина поддона

20 дюймов (508 мм)

Технические характеристики машины

Ширина

53 дюйма (1350 мм)

Высота

102 дюйма (2594 мм)

Длина

87 дюймов (2214 мм)

Масса

10 487 фунтов (4575 кг)

Загрузить брошюру »

Модель 16

Детали производства

Продуктов в час

1440

Продуктов за цикл

Высота изделия мин.

0,75 дюйма (19мм)

Высота изделия МАКС.

12 дюймов (305 мм)

Стандартная длина поддона

26 дюймов (660 мм)

Технические характеристики машины

Ширина

83,5 дюйма (2121 мм)

Высота

92,5 дюйма (2350 мм)

Длина

94 дюйма (2388 мм)

Масса

15 300 фунтов (6940 кг)

Загрузить брошюру »

CPM+30

Детали производства

Продуктов за цикл

Высота изделия мин.

0,75 дюйма (19 мм)

Высота изделия МАКС.

12 дюймов (305 мм)

Технические характеристики машины

Ширина

165 дюймов (4191 мм)

Высота

134 дюйма (3404 мм)

Длина

174 дюйма (4420 мм)

Масса

39 130 фунтов (17 749 кг)

Размеры поддонов

Длина мин.

18,5 дюймов (470 мм)

Длина МАКС.

27,5 дюйма (670 мм)

Ширина

26 дюймов (660 мм)

Стандартная толщина

0,31 дюйма (7,8 мм)

Загрузить брошюру »

Машины для производства средних поддонов

Надежные 4-6-блочные машины с вертикальной вибрацией, чтобы раз за разом производить неизменно превосходную продукцию.

Технические характеристики модели

СРМ+40

Детали производства

Продуктов за цикл

Высота изделия мин.

0,75 дюйма (19 мм)

Высота изделия МАКС.

12 дюймов (305 мм)

Технические характеристики машины

Ширина

160 дюймов (4064 мм)

Высота

134 дюйма (3404 мм)

Длина

174 дюйма (4420 мм)

Масса

39 130 фунтов (17 749 кг)

Размер поддона

Длина мин.

18,5 дюймов (470 мм)

Длина МАКС.

27,5 дюйма (700 мм)

Ширина

37 дюймов (940 мм)

Стандартная толщина

0,38 дюйма (9,7 мм)

Загрузить брошюру »

CPM+50

Детали производства

Продуктов за цикл

Высота изделия мин.

0,75 дюйма (19 мм)

Высота изделия МАКС.

12 дюймов (305 мм)

Технические характеристики машины

Ширина

165 дюймов (4191 мм)

Высота

134 дюйма (3404 мм)

Длина

174 дюйма (4420 мм)

Масса

39 130 фунтов (17 749 кг)

Размер поддона

Длина мин.

18,5 дюймов (470 мм)

Длина МАКС.

27,5 дюйма (700 мм)

Ширина

42 дюйма (1067 мм)

Стандартная толщина

0,44 дюйма (11,2 мм)

Загрузить брошюру »

CPM+60

Детали производства

Продукт за цикл

Высота изделия мин.

0,75 дюйма (19 мм)

Высота изделия МАКС.

12 дюймов (305 мм)

Технические характеристики машины

Ширина

188 дюймов (4775 мм)

Высота

134 дюйма (3404 мм)

Длина

174 дюйма (4420 мм)

Масса

42 500 фунтов (20 185 кг)

Размер поддона

Длина поддона МИН.

18,5 дюймов (470 мм)

Макс. длина поддона

27,5 дюйма (700 мм)

Ширина

55,1 дюйма (1400 мм)

Стандартная толщина

0,50 (12,7 мм)

Загрузить брошюру »

Модель 1600

Детали производства

Продукт за цикл

Высота изделия мин.

2 дюйма (50,8 мм)

Высота изделия МАКС.

12 дюймов (305 мм)

Технические характеристики машины

Ширина

91 дюйм (2311 мм)

Высота

92,5 дюйма (2350 мм)

Длина

94 дюйма (238 мм)

Масса

22000 фунтов (9979 кг)

Размер поддона

Ширина поддона

37 дюймов (940 мм)

Глубина поддона

18,5 дюймов (470 мм)

Толщина

0,375 дюйма (9,5 мм)

Загрузить брошюру »

Машины для производства больших поддонов

Наша самая технологически продвинутая машина для производства больших поддонов.

Технические характеристики модели

СРМ+120

Детали производства

Продуктов за цикл

Высота изделия мин.

1,57 дюйма (40 мм)

Высота изделия МАКС.

12 дюймов (305 мм)

Технические характеристики машины

Ширина

154 дюйма (3912 мм)

Высота

138 дюймов (3505 мм)

Длина

230 дюймов (5842 мм)

Масса

69 000 фунтов (31 298 кг)

Размер поддона

Длина мин.

37,4 дюйма (950 мм)

Длина МАКС.

43,3 дюйма (1100 мм)

Ширина

55,1 дюйма (1400 мм)

Стандартная толщина

0,47–0,63 дюйма (12–16 мм)

ШП 5000 ПРО С

Детали производства

Продуктов за цикл

Высота изделия мин.

40 мм

Высота изделия МАКС.

РубрикаРазное
