Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

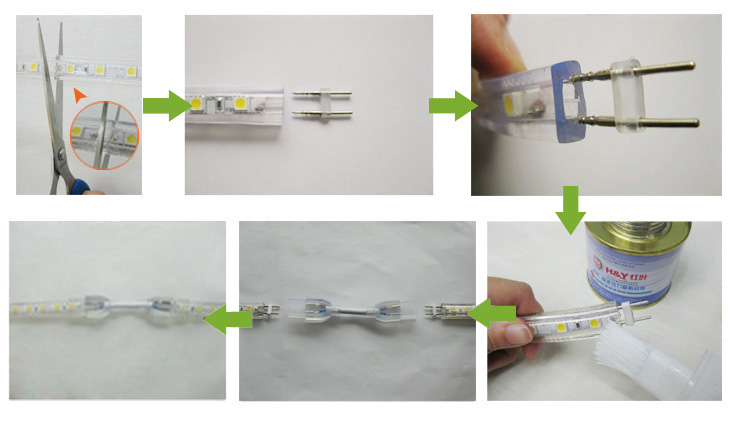

    Когда все готово, выглядит несложно

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод. Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов.

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Подключение цветной RGB ленты

Принцип подключения остается тем же. В схему добавляется контроллер (еще его называют диммер), при помощи которого изменяется цвет свечения светодиодов. Еще одно отличие в количестве проводов. После контроллера их не два, а четыре. В остальном отличий нет.

Как подать 220 В на светодиодную ленту RGB

Как видите, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения красных светодиодов, G — зеленых, B — голубых. Чтобы не путаться, лучше использовать провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.

Подключение двух RGB лент к одному блоку питания и контроллеру

Если подключать надо несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут менять свечение одновременно.

Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В этом случае используют усилитель. Схема становится более сложной, но на ней указываются разъемы, к которым надо подключать провода, что существенно упрощает ее сборку. Обратите внимание, на рисунке подключение лент указано четырьмя линиями, а питание на входы усилителей двумя, и берется это питание с выходов адаптеров.

Схема подключения лент RGB с усилителем и отдельным блоком питания

К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, потому для каждой последующей используется свой усилитель. В действительности на один контроллер «вешают» и по две ленты. Главное, чтобы он мог ими управлять (в характеристиках контроллера указывается ленты какой длины к нему можно подключить).

Также обратите внимание, что контроллер и один усилитель питаются от одного адаптера, два других усилителя от другого. Это тоже не обязательно. Если мощности блока питания достаточно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от одного преобразователя. Другое дело, что стоит такой источник питания очень много, да и греется и шумит сильно. Потому, действительно, лучше реализовать раздельное питание двумя менее мощными блоками.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Процесс сборки схемы

Для того чтобы подключить LED ленту к 220 В, нужны будут сами ЛЭД ленты, блок питания, контроллер (если нужен) провода требуемых цветов и  длины. Провода желательно медные многожильные (они мягче, но тяжелее паяются) или из одной проволоки. Провода берите цветные, так проще будет правильно подключить светодиодную ленту к 220 В.

Нужны будут еще следующие инструменты:

  • ножницы;
  • термоусадочная трубка;
  • паяльник с канифолью и оловом (выбор и использование паяльника).

Ножницы нужны, если вам потребуется отрезать кусок от бобины с LED лентой. Резать можно только в определенных местах. На ленте они обозначены вертикальной чертой, рядом находится обычно схематичное изображение ножниц. Еще один отличительный признак — контактные площадки для пайки, которые находятся с обеих сторон от линии разреза.

Светодиодные ленты резать надо только в определенных местах

Далее берем провода, зачищаем их концы от изоляции (2-3 мм), лудим.

а подготовленный провод надеваем кусочек термоусадочной трубки такого размера, чтобы она в исходном состоянии надевалась на ленту. Далее ватой, смоченной в спирте, очищаем контактные площадки, лудим их (нагретый паяльник опускаем в канифоль, прогреваем площадку пару секунд. Она должна покрыться тонким слоем олова. К подготовленным площадкам припаиваем провода. Будьте аккуратны и много олова при пайке не берите. Площадки расположены очень близко, посадив кляксу из олова, легко их соединить (особенно в цветных лентах).

Просто зажать между двумя пластинами

Припаяв к ленте провода, подключаем их к выходу адаптера или контроллера. Тут все просто. Есть прижимной винт и контактные пластины. Ослабляем винт, между пластинами заправляем оголенный провод (3-4 мм), винт затягиваем. Пару раз слегка дергаем провод, проверяя контакт — если держится, то все хорошо.

Как подключить светодиодную ленту к 220 вольт своими руками

  • Статья
  • Видео

Все большую популярность набирает скрытая светодиодная подсветка потолка и отдельных объектов в комнате: зеркал, полок в шкафу, кровати. Для такого вариант освещения используют специальную ленту, которая может быть одноцветной или же многоцветной (RGB). Если Вы не знаете, как подключить светодиодную ленту к 220 вольт своими руками, далее мы предоставим пошаговую инструкцию со схемами, фото и видеоуроками.

  • Одноцветная
  • Выбираем схему подключения
  • Соединяем комплектующие
  • Многоцветная

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):



Параллельно:

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

  1. Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
  2. Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм2. При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
  3. Подготовить паяльник, канифоль и припой.
  4. Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
  5. Зачистить провода для подключения изделия на 2-3 мм для пайки.
  6. Выполнить лужение проводов и контактных площадок для пайки.
  7. Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой. Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
  8. Заизолировать место пайки, используя термоусадочную трубку. Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
  9. Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
  10. К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Наглядная инструкция по подсоединению контактов

Многоцветная

Если Вы хотите подключить цветную RGB ленту в домашних условиях, технология соединения не слишком изменится. В схему с многоцветным устройством добавится контроллер, без которого схема работать не сможет, а также на выходе будет 4 контакта вместо двух. Схемы подключения RGB ленты мы также рассматривали, предоставляем их еще раз к Вашему вниманию.

Стандартный способ:

Параллельное включение:

Использование усилителя:

Два блока питания:

В остальном инструкция по соединению аналогична предыдущей – провода паяют, оголенные контакты изолируются, после чего проверяется правильность подключения всех элементов цепи! Наглядно увидеть, как подсоединить разноцветную RGB ленту к сети своими руками, Вы можете на видео ниже:

Инструкция по подсоединению многоцветной ленты

Вот и все, что мы хотели рассказать Вам о том, как подключить светодиодную ленту к 220 вольт своими руками. Как Вы видите, инструкция по подключению многоцветной и одноцветной модели не сильно отличаются, главное – правильно подсоединить провода по цветам. Если вдруг у Вас возникли вопросы, можете задать их, используя форму Вопрос электрику!

Наглядная инструкция по подсоединению контактов

Инструкция по подсоединению многоцветной ленты

можно ли без блока питания

1. Особенности ленты на 220В

2. Лента низковольтная

3. Блок питания

4. С балластом

5. Типичные ошибки подключения

Осветительные приборы в питание в большинстве случаев осуществляется от бытовой электросети 220 В. Из альтернатив можно назвать разве что осветительные приборы, подключаемые к бортовой сети автомобилей или мотоциклов. В остальных случаях в начале цепи питания светодиодной ленты всегда находится источник переменного напряжения 220 вольт, будь то бытовая розетка или распределительный щит. На практике существуют разные варианты подключения светодиодных светильников, которые зависят от параметров осветительного прибора.

Особенности ленты на 220 вольт

Самый банальный вариант — использование ленты, рассчитанной на полное напряжение сети. Однако напрямую подключать светильник к бытовой сети крайне нежелательно. Хотя светоизлучающие элементы имеют одностороннюю проводимость и светятся во время положительной полуволны синусоиды, во время отрицательной к ним прикладывается напряжение обратной полярности. Светодиоды не предназначены для работы в качестве высоковольтных выпрямителей, поэтому обратное напряжение для них будет слишком велико и срок службы элементов будет коротким. Светодиодную ленту следует включать через выпрямитель — желательно мост (двухполупериодная схема).

Подключение LED-ленты через диодный мост. Фазировка при таком подключении не важна, фазу и ноль можно подключить к любому входному выводу выпрямителя.

Недостатком использования высокого напряжения при равной мощности является пониженный ток, поэтому участки ленты можно соединять последовательно до 100 м общей длины (низковольтные светильники — до 5 м). Также плюсом является возможность использования проводников с уменьшенным сечением, но не в ущерб механической прочности.

Важно! Основным недостатком этого варианта является крайняя нежелательность использования высоковольтной ленты внутри помещений.

Для регулировки яркости можно использовать диммер — Включается перед выпрямителем. Диммер может быть как ручным с поворотной кнопкой, так и с дистанционным управлением.

Низковольтная полоса

Если местные условия не позволяют использовать 220 вольт, необходимо использовать полосы на 5/12/24/36 вольт. Здесь тоже есть множество… вариантов подключения… к бытовой электросети.

Правильное подключение двух и более потребителей.

Блок питания

Самый очевидный вариант – эксплуатация светильника вместе с блоком питания на соответствующее напряжение. Громоздкие и неэкономичные источники, построенные по классической схеме с понижающим трансформатором, давно вытеснены из области LED-освещения легкими и мощными импульсными блоками. Поэтому выбор БП производится в основном по двум параметрам:

  • выходное напряжение;
  • Максимально допустимая мощность нагрузки.

Первая характеристика выбирается просто: напряжение должно соответствовать напряжению полосы. Второй зависит от нагрузки и рассчитывается по формуле Пбп=Руд*Л*К где:

  • Руда — мощность, потребляемая одним метром ленты;
  • L — общая длина секций ремня;
  • К — коэффициент запаса, равный 1,2. ..1,4.

Результат округляется до ближайшего стандартного значения. Если в блоке питания указана не мощность, а максимально допустимый ток, его можно пересчитать в мощность по формуле Pbp=Imax*Uv.

Читайте также

Расчет блока питания светодиодной ленты 12 В



С балластом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно по соображениям безопасности. Каждая точка цепи будет находиться под полным линейным напряжением, поэтому все манипуляции необходимо производить при полном отключении полосы. Но если более безопасных вариантов нет, можно подключиться к сети через резистор, который погасит избыточное напряжение. Его номинал выбирают так, чтобы при рабочем токе (определяемом мощностью лампы) на него приходилась разница между напряжением сети и номинальным напряжением полосы:

Rb=(сеть-Uном)/(Iном) где:

  • Rb — значение балластного сопротивления;
  • U сеть — напряжение сети;
  • Uном — номинальное напряжение ленты;
  • Iном — номинальный ток ремня, рассчитываемый по формуле Руд*L /Uном.

Важно! В данном расчете необходимо использовать амплитудное значение сетевого напряжения 310 В.

При задании номинального напряжения ленты 5 вольт мощность 1 метра ленты 10 Вт и общая длина 5 м , можно рассчитать значение Rb:

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд такое подключение гораздо дешевле и проще, чем с блоком питания.

Подключение шлейфа через гасящий резистор.

На самом деле все не так радужно. Во-первых, необходимо рассчитать мощность, рассеиваемую балластом, как ток, умноженный на напряжение (здесь мы берем действующее значение напряжения 220 В):

Pb=Iном*220В = 10А*220В=2200Вт. Резистор такой мощности найти сложно, да и размеры у него будут соответствующие. А по мере увеличения мощности полотна расчетное сопротивление будет падать, а рассеиваемая (затрачиваемая!) мощность будет расти, поэтому этот способ подходит только для маломощных светильников. Эту проблему можно обойти, используя конденсатор вместо резистора в качестве балласта. Его емкость рассчитывается по приведенной выше формуле:

С=4,45 (U-сеть-Uном)/(Iном), где С — емкость в мкФ.

Использование конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в цепь необходимо добавить два резистора:

  • R1 — сопротивлением несколько сотен кОм для разряда конденсатора после его отключения;
  • R2 — для ограничения зарядного тока в момент включения его номинальное значение может составлять несколько десятков Ом.

Но это не единственная проблема:

  1. Уже упоминались вопросы электробезопасности при эксплуатации лент с таким подключением. Поэтому соединять таким образом можно только ленту с силиконовой капсулой, а места соединения необходимо тщательно изолировать. И не рекомендуется использовать такое соединение во влажных помещениях (бассейны, бани, аквариумы).

    Версии с силиконовой оболочкой не боятся воды, но сильно нагреваются.

  2. Расчет верен только для определенной ленты заданной длины. Балласт необходимо пересчитывать при любой замене или изменении длины стропы.
  3. Напряжение сети при нормальной работе может отклоняться в пределах 5 %, максимально допустимое значение составляет 10 %. Наиболее распространенные резисторы также имеют точность в пределах 10%. С учетом разброса параметров ленты относительно заявленных, напряжение ленты (и ток через светодиоды) могут существенно отличаться от расчетных, даже если расчеты уточнять реальными измерениями — просто из-за флуктуаций напряжения напряжение сети. Результатом может быть, с одной стороны, снижение яркости свечения, а с другой — выход светильника из строя из-за перегрузки по току. Эта проблема проявляется тем отчетливее, чем ниже напряжение питания полосы. Если вы используете конденсатор, проблема только усугубляется, потому что число номиналов емкости встречается реже, чем число сопротивлений, и реальная точность ниже.
  4. При использовании диммера для управления яркостью или контроллера для управления цветом RGB лент ток через светодиоды изменится, при этом изменится падение напряжения на балласте, что также усугубит нестабильность падения напряжения по полосе синхронно с изменением тока. Поэтому использование приборов для регулирования интенсивности излучения исключено .

Из-за совокупности проблем такое подключение следует использовать только в случае полной невозможности использования блока питания на соответствующее напряжение.

Параллельное соединение полотен с индивидуальным балластом.

Если используется несколько отрезков ткани общей длиной более 1 метра, их необходимо соединить параллельно. В противном случае ленточные проводники не смогут справиться с полным током системы освещения. А еще лучше рассчитать балласт для каждой секции отдельно. Если замена необходима, пересчитывается только стропа, подлежащая замене. Диодный мост должен выдерживать суммарный ток всех участков полосы.

Типичные ошибки при подключении

Самая распространенная ошибка при подключении удлинителя к сети через блок питания заключается в неправильном расчете мощности. Идеально измерить реальный потребляемый ток амперметром, пересчитать его в мощность и сравнить с максимальной мощностью блока питания при первом подключении. Эту процедуру следует выполнять всегда, если блок питания начинает издавать посторонние шумы при включении, появляются признаки перегрева и т. д.

Схема измерения тока.

При использовании источника питания очень желательно предусмотреть переключающее устройство на стороне входа и на стороне выхода. На высокой стороне отключение можно выполнить, просто вытащив вилку из розетки. В случае стационарного подключения должна быть возможность снять напряжение со входа путем отключения автоматического выключателя (он должен быть всегда!).

Фазировку соблюдать не нужно (подключение нуля и фазы к соответствующим клеммам БП). На работоспособность не влияет — на входе ИИП стоит выпрямитель. Но при переключении необходимо одновременно отключать фазный провод или фазный и нулевой провод (при подключении через розетку это делается само собой). Проводник защитного заземления (PE) всегда должен быть подключен, если он имеется – только так можно обеспечить эксплуатационную безопасность. Соединение защитного заземления не должно прерываться.

Схема подключения коммутационных устройств.

При бестрансформаторном подключении измерение фактического тока становится еще более важным. Но вместо этого вы можете измерить фактическое напряжение на контактных площадках ленты при первом включении. Если он сильно отклоняется от номинала, вы должны отрегулировать номинал балласта в соответствующую сторону. Если напряжение у потребителя ниже необходимого, необходимо уменьшить номинал резистора или увеличить емкость конденсатора. Если напряжение выше, то делаем наоборот. Измерение следует производить с осторожностью, не касаясь неизолированных частей щупов мультиметра.

Диаграмма измерения напряжения.

Также для низковольтных лент ошибочно использовать соединительные проводники с меньшим сечением, чем требуется для существующего тока. Во время работы следует обращать внимание на температуру проводов (в идеале, если у вас есть для этих целей пирометр, тепловизор или другое диагностическое оборудование). Если наблюдается повышенный нагрев, Нужно заменить проводники на более толстые. . Чтобы не ошибиться изначально, можно воспользоваться таблицей сечений.

Cross-section of copper conductor, sq.mm 0,5 0,75 1 1,5 2
Maximum allowable current with open laying, A 11 15 17 23 26
