Бытовая техника этого вида давно стала непременным атрибутом для большинства домохозяйств. Приобретение и подключение стиральных машин к канализации и водопроводу давно стало привычным делом и большинство из нас знает, как это делается.

Тем не менее, в данной статье мы остановимся на вопросе подробно, и разберем все нюансы подключения к водопроводу и канализации, какие существуют способы, какие инструменты и материалы нам понадобятся, как избежать распространенных ошибок.

Но предварительно, давайте кратко узнаем, как подключить стиральную машину: шланг для подключения холодной воды одним концом прикручивается к водопроводной трубе, а другой к заливному штуцеру машины. Конец сливного шланга на определенной высоте подключается к системе канализации. Ниже, все процессы мы рассмотрим более подробно.

Материалы и инструменты для подключения к водопроводу и канализации

Потребность в тех или иных материалах при установке и подключении стиральных машин к канализации и водопроводу определяется, в первую очередь, местом расположения агрегата и доступностью обозначенных объектов. В ряде случаев приходится идти на заведомо более значительные затраты, чтобы впоследствии в течение многих лет удобно пользоваться бытовой техникой.

Если предусматривается прокладка дополнительных ответвлений от водопровода в штробе, понадобится достаточно мощная угловая болгарка с пильным диском по бетону. Для выкалывания бетона можно использовать молоток и слесарное зубило.

В штробу укладывается труба без стыков, чтобы обеспечить ее долговечную эксплуатацию без протекания. В противном случае если произойдет протекание, восстановление функциональности трубы будет связано с большим объемом работ по поиску и устранению неисправности.

Для подключения к водопроводной сети обычно используется тройник с отсечным краном, а для установки его на место – набор гаечных ключей или универсальный разводной ключ. Все резьбовые соединения уплотняются паклей или лентой ФУМ.

Установка наружной отводки связана с крепление трубы к стене, для этого понадобится электродрель и сверла по бетону. В просверленные отверстия устанавливаются пластмассовые дюбели, крепление осуществляется винтами соответствующего размера.

При установке стиральных машин основным требованием является горизонтальное расположение верхней крышки по отношению к полу. Для точной установки стиралки используется строительный уровень, регулировка производится винтовыми опорными ножками.

Чтобы устроить слив для стиральных машин в канализацию понадобится переходник для слива с отводом под углом 45 градусов.

Для подключения стиральных машин к электроэнергии понадобится трехжильный кабель сечением 2,5 квадрата в двойной изоляции и диффузионный автомат на 16 ампер с током утечки не более 30 миллиампер.

Кроме того, возможно использование контрольной аппаратуры – вольтметра. Как правильно подключить стиралку к электросети подробнее рассмотрим ниже.

Подготовка стиральной бытовой техники к установке

Прежде всего, когда агрегат доставлен к месту установки, его нужно распаковать. Обычно машина упакована в картонную коробку и стянута пластиковой лентой. Ее необходимо разрезать и снять.

После этого аккуратно снимается картонный короб, и удаляются пенопластовые прокладки сверху и с боков. Далее, нужно приподняв машину вытащить нижнюю пенопластовую платформу.

При этом стоит обратить внимание на ее конструкцию – если в середине нет специального прилива, на который опирается барабан устройства в транспортном положении, значит в этой конструкции он изготовлен и установлен отдельно. Нужно наклонить ее и извлечь эту вставку.

Обращаем внимание, что картонная упаковка и пенопластовые прокладки необходимо сохранить на время действия гарантии. Если возникнет ситуация, при которой понадобится замена машинки вследствие ее дефекта, без упаковки эта операция не состоится. Таковы условия гарантии.

Внутри картонной упаковки находится конверт или папка с технической документацией. Там содержится:

  1. Паспорт на приобретенную стиральную машину с указанием в нем персонального номера агрегата и прочих учетных данных. Все записи в нем должны быть заверены печатью магазина.
  2. Гарантийный талон, который заверяется печатью магазина с указанием даты продажи, поскольку отсчет гарантийного срока начинается именно с нее.
  3. Инструкция по эксплуатации, начиная от момента распаковки, и указаниями о порядке монтажа.

Следует строго руководствоваться всеми требованиями производителя, поскольку невыполнение любого их них станет причиной отказа от гарантийных обязательств.

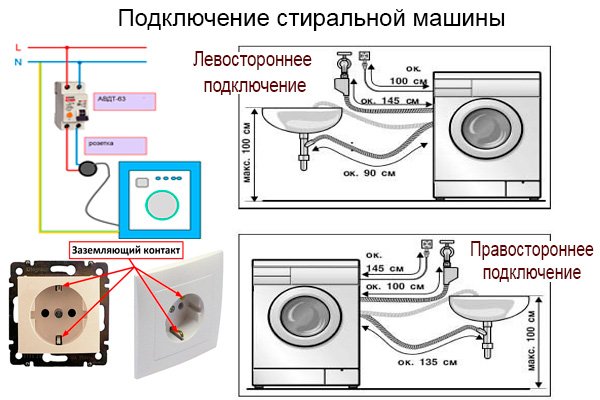

Подключение стиральной машины


Смотрите это видео на YouTube

Под упаковкой также находятся комплектующие изделия приобретенной стиральной машины. Обычно в их состав входят:

  • Гибкий заливочный шланг, оснащенный накидными пластиковыми гайками для подключения к машине и водопроводу;
  • шланг сливной для удаления использованной воды после стирки и отжима белья;
  • редукция – промежуточная деталь для подсоединения сливного шланга к трубе канализации;
  • кронштейн для закрепления сливного шланга на стене;
  • ключ гаечный для снятия транспортировочных винтов и регулировки положения бытовой техники в пространстве перед включением;
  • заглушки, устанавливаемые на отверстия для транспортировочных винтов после их снятия.

Это основные предметы комплекта продажи, которые в разных моделях могут отличаться.

Если сломалась стиральная машина, то можно подключить двигатель от нее к сети 220 В своими руками.

Снятие транспортировочных винтов

Это обязательная операция перед подключением стиральных машин к водопроводу и канализации. Их назначение состоит в том, чтобы фиксировать барабан в процессе транспортировки во избежание его повреждения.

Как уже отмечалось выше – инструмент для удаления болтов входит в комплект продажи.

Снятые винты ни в коем случае нельзя выбрасывать, они пригодятся при необходимости транспортировки стиральной машины в гарантийную мастерскую. Отверстия, где были транспортировочные винты, необходимо закрыть крышками из комплекта продажи.

Варианты размещения стиральной бытовой техники

Бытовая техника такого рода не приобретается спонтанно, покупке предшествует тщательный анализ и подготовка. Прежде всего, это относится к месту установки.

Необходимость слива использованной воды предопределяет место расположения стиральных машин максимально приближенным к разводке канализационной системы.

Такие точки расположены либо в ванной комнате, либо на кухне. Там же находится и водопроводная сеть.

Что касается подключения к электроэнергии, то для стиральных аппаратов может понадобиться отдельная линия электроснабжения от входного щитка к месту установки розетки.

Подключение стиральных машин к водопроводу — несколько способов подсоединения

Смотреть видео — первый способ установки соединения с водопроводом

Как установить стиральную машину, подключение стиральной машины к водопроводу. Видеоурок Пламбер


Смотрите это видео на YouTube

В комплекте продажи такого агрегата всегда имеется шланг для подключения холодной воды. Его длина составляет 1,2-1,5 метра и по концам шланг оснащен двумя накидными гайками из пластмассы.

Один из концов установлен на шланг под прямым углом. Его нужно устанавливать на входное отверстие агрегата. Угол установки предотвращает заламывание или пережим шланга. Подключение производится в следующем порядке:

  1. Отключить подачу воды в водопровод перекрытием крана на стояке.
  2. Отвернуть гибкую подводку холодной воды на мойке или раковине.
  3. Установить тройник на трубу подачи в водопроводной системе таким образом, чтобы боковой отвод располагался удобно для подключения шланга стиральной машины.
  4. Прикрутить заливочный шланг к тройнику. При затяжке пластмассовой гайки нельзя использовать инструмент, а заворачивать гайку до упора только вручную. Инструментальная установка часто приводит к поломке непрочной пластиковой гайки.
  5. Установить гибкий шланг смесителя.

Пробную подачу воды в систему со стиральной машиной надо производить при закрытом кране на крестовине, и, только убедившись в отсутствии протечек, его можно открыть, чтобы проконтролировать надежность подключения шланга.

Такой вариант подсоединения применяется, когда место установки агрегата совпадает с местом расположения мойки или раковины.

В противном случае необходимо приблизить воду к ней. Для этого производится врезка тройника в ближайшую трубу водопровода.

Дополнительная труба водопроводной системы протягивается к месту установки стиральной машины, где производится ее подключение описанным выше способом.

Часто наполнение хозяйства бытовой техникой происходит постепенно, в конечном итоге под мойкой или раковиной все пространство заполняется тройниками и путанице различных шлангов.

Как подключить стиральную машину (обзорное видео)


Смотрите это видео на YouTube

Предусматривая такую возможность, на врезанной трубе устанавливают коллектор на несколько выходов. Выход, который не используется в данный момент, можно закрыть заглушкой, и воспользоваться ими в нужное время.

Подключение стиральных машин к канализации — рассмотрим 2 метода

Смотреть видео — первый способ установки слива в канализацию

Стиральная машина. Слив через обратный клапан. Устранение сифонного эффекта


Смотрите это видео на YouTube

Слив использованной воды в канализационную систему является обязательным процессом в работе агрегатов такого рода, ведь очистка загрязненных стоков становится все более актуальной.

Если говорить просто об организации слива воды из стиральных машин в канализацию, можно обойтись и без непосредственного соединения этих двух систем.

Достаточно использовать U — образный кронштейн из комплекта продажи агрегата, который  фиксирует сливную трубу на краю ванны. При этом решается вопрос по высоте расположения слива в канализацию, за счет чего образуется водяная пробка, препятствующая обратному току воды.

Во многих современных агрегатах предусмотрена установка обратного клапана, предотвращающего этот процесс.

Учитывая специфику расположения канализационной системы в доме или квартире, проблем с подключением не возникает, но оно имеет свою специфику.

Подключение к канализации напрямую применяется довольно часто, являясь наиболее простым по исполнению. Но такой способ имеет свои недостатки.

Для его осуществления необходимо установить проставку к канализационной трубе в виде тройника, причем отвод должен быть под углом 45 градусов.

Дренажный шланг подключается к трубе канализации диаметром 50 миллиметров, в то время как его размер составляет 22 мм. Поэтому подсоединение производится с использованием специальной проставки, называемой «редукция».

Дренажный шланг стиральных машин стандартизован и на всех моделях и имеет диаметр 22 миллиметра. Специальных переходников для слива с этого размера не существует, на переходе используется эта незамысловатая резиновая деталь.

Когда машина расположена в непосредственной близости от выхода канализационной трубы, естественным образом к ней подсоединяются с использованием тройника.

Подключения стиральной машины к воде и к канализации своими руками


Смотрите это видео на YouTube

Но если агрегат располагается в противоположном конце помещения, самым разумным решением будет прокладка дополнительной ПВХ трубы диаметром 32 миллиметра с последующим переходом на размер 50.

При этом надо выполнять требования уклона этой трубы в 2-3 миллиметра на метр протяженности. Редукция с такими размерами выпускается и ее можно приобрести на рынке.

В ряде случаев, если машинка автоматическая, необходимости в использовании промежуточной трубы нет, поскольку откачка использованной воды производится насосом.

В таком случае подсоединение производится с применением резиновой редукции. Она представляет собой втулку из резины. На наружной поверхности  выполнены ребра как на манжете для уплотнения соединения. Внутреннее отверстие устроено таким же образом с диаметром соответствующего размера.

В технической документации, при отсутствии обратного клапана в устанавливаемой модели машины, должна быть указана высота слива от пола, при которой образуется водяной затвор.

Если этот параметр не выдерживается, через сливное отверстие в помещение будут проникать из слива очень не приятные запахи.

Вторым способом подключения стиральных машин к сливу является подсоединение через сифон. Многие из этих изделий выпускаются со специальным отводом в верхней части.

В состоянии продажи он снабжен специальной заглушкой, перекрывающей патрубок. Перед тем, как подсоединить дренажный шланг машины, эту деталь надо снять и удалить – она несет чисто защитные функции.

Сливной шланг стиральной машины просто надевается на этот патрубок и, при необходимости дополнительно крепится хомутом.

Это изделие может быть оснащено несколькими отводами, что позволяет подключение нескольких агрегатов одновременно.

Если имеется такая возможность, подключение стиральных машин следует выполнять именно таким способом, который достаточно надежен и решает все проблемы герметичности и безопасности.

Подключение стиральных машин к электросети

Производя ремонт в помещении ванной комнаты или на кухне, нужно обязательно предусмотреть разводку для подключения стиральной машины или  другой подобной техники. Следует понимать, что объединение в одном агрегате воды и электричества, делает его средством повышенной опасности. Поэтому для их подключения протягиваются отдельные провода.

Подключение слива стиральной машины к канализации ,какие бывают проблемы и ошибки


Смотрите это видео на YouTube

Исходя из максимальной суммарной мощности, возможной в таких бытовых приборах, обычно следует ориентироваться на 2,3-3,0 кВт.

Что понадобится для подключения

Перечень материалов для создания автономной сети подключения бытовой техники не обширен и включает в себя:

  1. Проводниковая продукция выбирается из медных образцов. При этом, учитывая место применения, они должны быть в двойной изоляции.

  1. Устройство управления аварийным отключением, которое спасет бытовую технику от выхода из строя при перепадах напряжения, а строение от возможного при этом возгорания. Техника не пострадает при попадании в электросеть влаги.

Как подключить стиральную машинку к трёхфазной сети Miele


Смотрите это видео на YouTube

Для подключения стиральных машин используется аппарат на 16 ампер с током утечки не более 30 миллиампер.

  1. Выключатель автоматический с теми же параметрами устанавливается на случай короткого замыкания, защищает сеть от повреждения.

  1. Розетка высокой степени защиты с защитой от влаги.
  2. К дополнительным материалам относятся обычные для электромонтажа детали – хомуты, клеммы, распределительные коробки, кабельные каналы и прочее.

Электромонтаж

Обращаем внимание на необходимость исполнения всех правил, чтобы обеспечить собственную безопасность и сохранность имущества и дома:

  1. При монтаже надо использовать только профессионально исполненные схемы подключения.

  1. Нельзя соединять алюминиевые и медные провода скруткой.
  2. Для выполнения разводки нужно использовать провода только соответствующего мощности сечения.
  3. Нельзя устраивать заземление путем подсоединения провода к водопроводным труба или ГВС.
  4. Используемые розетки должны быть изготовлены на керамическом основании в водонепроницаемом корпусе.
  5. Категорически не рекомендуется для подключения стиральных машин использовать удлинитель или переходник от обычной розетки к евровилке.
  6. Запрещается соединение провода заземления с нулевым.
  7. Прокладку провода подключения необходимо выполнять отдельной линией.

По окончании электромонтажа рекомендуется тщательно проверить всю схему тестером, чтобы исключить возможность короткого замыкания.

Подключение стиральной машины к водопроводу, канализации и электрике.


Смотрите это видео на YouTube

Как выставить стиральную машину по уровню

Такая операция является завершающей и выполняется после ее подключения ко всем коммуникациям. Если этого не сделать, машина будет перегружаться при работе, возникнут сильные вибрации барабана, которые не продлят срок ее работы.

Верхняя крышка агрегата должна быть расположена горизонтально. Для  этого нужно выполнить следующие операции:

  1. Установить стиральную машину на место ее постоянного расположения. Расстояние от задней панели до стены должно быть не более 5 сантиметров, в противном случае могут быть деформированы или изломаны шланги.
  2. Ослабить контргайки на ножках машины.
  3. Использовать строительный уровень, чтобы определить направление подъема или опускания.
  4. Выкручиванием или заворачиванием винтов регулировать положение агрегата. Допуск на непараллельность крышки по отношению к полу составляет не более 2-х градусов.
  5. Добившись правильного положения корпуса машины, надо зажать контргайки к корпусу.

  1. Важно не допустить вибрации агрегата, что может возникнуть, если имеется зазор между ножкой и полом. Для этого нужно попробовать покачать корпус в различных направлениях. При необходимости – довернуть ножки до достижения одинакового усилия затяжки.

Первый запуск

Для проверки работоспособности установленной стиральной машины надо провести опытную стирку. Это выполняется в следующем порядке:

  1. Включить машину в сеть.
  2. Выбрать нужный режим стирки и установить его на дисплее.
  3. Включить рабочий режим. При заливке воды в бак контролировать время его наполнения в сравнении с паспортными данными. Если машина наполняется медленно, необходимо проверить давление в водопроводе и, при необходимости, принять меры для его подъема в соответствии с паспортными рекомендациями.
  4. Проконтролировать время нагрева воды для выбранного режим.
  5. При наполнении бака водой контролировать отсутствие протечек, если они есть – устранить причину и повторить испытания.

Программа и правила проведения пробного пуска подробно изложены в соответствующей техдокументации. Рекомендации для различных моделей могут отличаться, но следует руководствоваться только ими.

Советы, рекомендации и ошибки которые могут произойти в процессе монтажа слива к канализации и подсоединения к водопроводу

Главное, что можно порекомендовать во время монтажа любой бытовой техники, это внимательно изучать указания в технической документации. Даже опытный человек, устанавливающий стиральную машину, может столкнуться с новинками устройства и технологии установки, с которыми ранее не сталкивался.

Далее, нужно уяснить следующие обстоятельства:

  1. Проверить давление в водопроводе – насколько оно соответствует требованиям и паспортным характеристикам устанавливаемого оборудования.
  2. Аналогично, нужно просчитать загрузку линии электроснабжения, чтобы оставшейся мощности было достаточно для подключения всего имеющегося оборудования. Если ее недостаточно, можно использовать оборудование поочередно, хотя это и очень неудобно.
  3. При распаковке стиралки нужно дополнительно убедится в том, что извлечена проставка под барабаном и транспортировочные винты.
  4. Если на дренажной системе агрегата отсутствует обратный клапан, возможно появление запаха канализации в помещении и снижение качества стирки вплоть до неприемлемого. Можно приобрести встраиваемый клапан и установить его. Такие устройства есть на строительном рынке.
  5. Все резьбовые соединения должны быть герметизированы. С осторожностью нужно использовать паклю при подключении штатных шлангов. Она склонна к разбуханию и может порвать пластиковые гайки.

Смотреть видео — ошибки подсоединения к водопроводу и канализации

Как НЕ надо делать монтаж труб и установку сантехники при ремонте в ванной! Исправление ошибок


Смотрите это видео на YouTube

Бытовое оборудование на современном рынке имеет очень высокую степень готовности к работе. Внимательно изучив требования инструкций, с установкой справится любой человек.

Как подключить стиральную машину автомат к водопроводу, двигатель и мотор

Автоматическая стиральная машинка – одно из самых полезных устройств, которое упрощает жизнь. Почти каждый человек знает, как пользоваться стиральной машиной, чтобы стирать белье, но не каждому под силу правильно подсоединить ее к водопроводу и канализации своими руками, особенно если нужно реконструировать трубы.

Но подготовку к монтажу необходимо начать до того, как будет куплена новая техника. Сначала для установки требуется выбрать место. Кроме того, что потребуется подключение машинки к водопроводу и канализации и электрическая розетка, машинкой должно быть удобно пользоваться.

Выбор места для бытовой техники

Мастера рекомендуют к установке техники подготовить пол заранее. Чтобы снизить вибрацию и уменьшить вероятность поломки, бытовую технику устанавливают на подиум высотой от 2 до 10 см. Всем стиральным машинам независимо от размера необходимо ровное основание, чтобы агрегат не громыхал и не кренился в процессе работы. Желательно перед покупкой техники залить цементную стяжку пола или дополнительно приобрести резиновые наклейки на ножки. Уклон пола не должен превышать двух градусов, так как при большей кривизне поверхности барабан двигается уже не по вертикали, а по диагонали, что увеличивает вероятность поломки.

Установка стиральной машины возможна и вне ванной комнаты. Если габариты квартиры не позволяют не то что выделить под прачечную отдельное помещение, но не дают даже установить агрегат в ванной, то разместить е можно в кухне, коридоре или туалете.

Практичный, но экстравагантный способ размещения техники для стирки – подвешивание на кронштейнах или установка в нише в ванной или туалете. Владельцы малогабаритных квартир, не имеющие возможности установить технику на полу, говорят, что такой способ размещения экономить место, хоть и сопряжен с трудностями по установке своими силами.

Для небольших квартир выпускаются компактные модели, которые входят под раковину в ванной или на кухне. Для семьи из 3-4 человек часто достаточно такой модели чтобы стирать вещи, и нет нужды покупать технику больших габаритов.

Подключение стиральной машины к водопроводу

Непременный атрибут, которого потребует установка стиральной машины — вода и водопроводные трубы. Подсоединить машинку к водопроводу можно своими руками одним из трех способов:

  • Отдельный вход под воду в водопроводной трубе. Для этого в трубе делается врезка, надевается обжимная муфта с тройником, к которому крепится кран и шланг, идущий к стиральной машинке. Преимущество такого способа крепления в том, что делается только одно небольшое отверстие, и трубы остаются почти целыми;
  • Если в доме установлены металлопластиковые трубы, то рекомендуется пользоваться соединительным фитингом, а не муфтой. Для его установки трубы разрезают на две части, а фитинг вставляют между двух краев трубы. От тройника к технике идет резиновый шланг для набора воды;
  • Установка тройника в то место, где от трубы делается отводка к бачку унитаза или к смесителю. Сантехники не рекомендуют использовать этот метод подключения как постоянный, так как конструкция из гибких шлангов не слишком прочна.

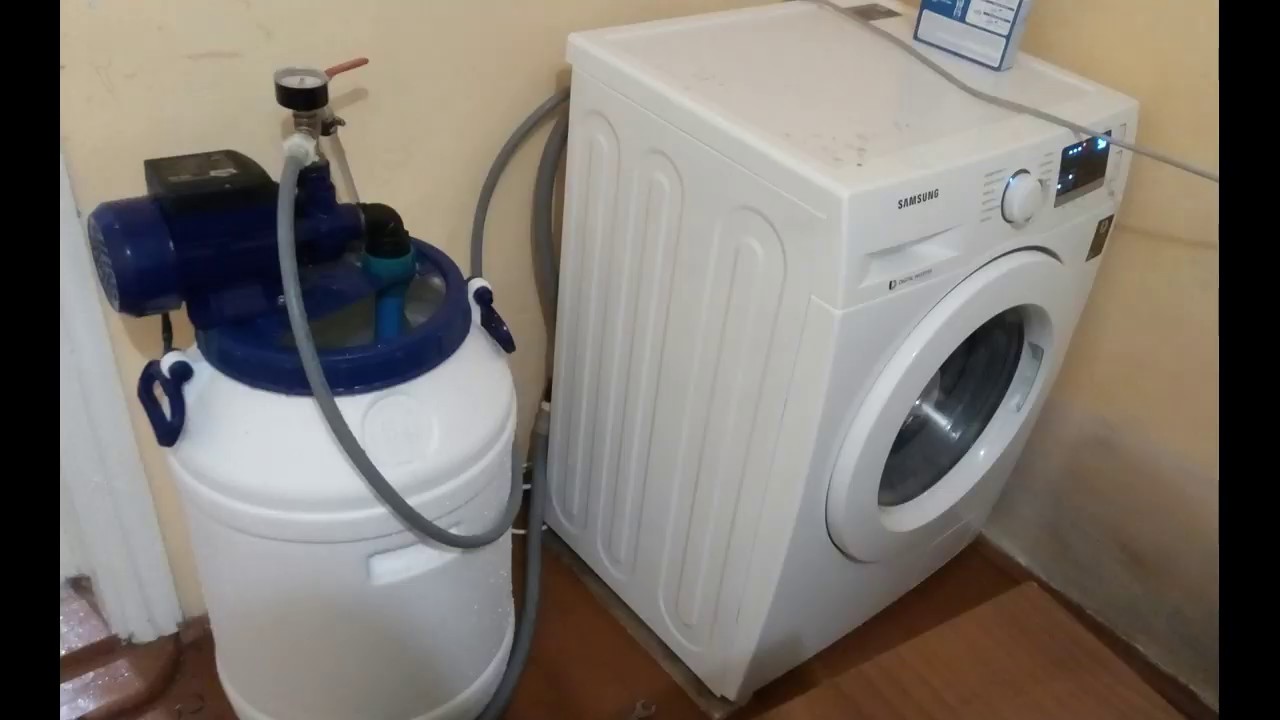

Даже в доме без водопровода набирать воду в стиральную машинку-автомат. Для этого используется бак, в который набирается вода из шланга или колодца, и маломощный насос, который набирает воду в агрегат. Если закрепить бак для воды на высоте более 1 метра над машинкой, то не потребуется и насос – силы тяжести будет достаточно, чтобы стирать белье.

Некоторые модели бытовой техники не оснащены нагревательными элементами, или призваны экономить электроэнергию, а потому нуждаются в подключении одновременно горячей и холодной воды. В таком случае выполняется подключение стиральной машины к обеим трубам сразу. Сантехники рекомендуют подключать оба шланга одинаковым способом.

Выведение сливного шланга

Третий шаг – выведение сливного шланга и подключение машинки к канализации. После того как грязное белье было отстирано, агрегат должен слить грязную мыльную воду, которой за цикл стирки набирается от 20 до 60 литров. И если с тем, как подключить стиральную машину к водопроводу, разобраться просто, то подключение стиральной машины к канализации вызывает вопросы. Вывести сливной шланг можно тремя способами:

  • Вывести слив в раковину, ванну или унитаз.
    Этот метод не требует дополнительных монтажных работ – сливной шланг с помощью специального крепления, которое продается в комплекте с техникой, закрепляется на бортике ванны или раковины, и отработанная вода стекает в трубы канализации. Но, грязная вода пачкает сантехнику, а пользоваться ванной или раковиной в кухне в то время, как стирается белье, неприятно и неудобно;
  • Если выливать грязную воду в раковину с посудой в кухне не хочется, можно установить под раковиной или ванной специальный сифон с отверстием под сливной шланг. Выполнить необходимые работы по установке специального сифона для слива воды можно даже своими руками;
  • Третий способ подключения машинки к канализации – врезка в трубы. Для этого в трубу канализации врезают тройник, в одну часть которого будет стекать вода из ванны или раковины, а в другую – вода из бытовой техники. Такие тройники оснащаются уплотнительной резинкой, которая удержит патрубок на месте и не позволит попасть в помещение запахам и воде из канализации.
    В трубах канализации остается вода, а потому не стоит засовывать шланг слишком глубоко, чтобы грязная вода не попадала в технику.

Подключение к электросети

Розетку, к которой будет подключен агрегат, лучше приготовить заранее. Желательно установить ее как можно ближе к бытовой технике, чтобы не нужно было далеко тянуть провод. Производители стиральных машин рекомендуют использовать для всей современной техники европейские розетки с заземлением, которые сводят к минимуму опасность поражения человека электрическим током.

Розетка для подключения машинки должна быть трехфазная, с предустановленным заземлением. Для этого необходимо купить в магазине трехпроводную розетку, а сам провод заземления провести в распределительном щитке. Желательно установить для крупной бытовой техники отдельный автомат.

Владельцы небольших квартир часто используют для подключения стиральных машин розетки, находящиеся в соседнем помещении или за дверью. Делать это опасно, так как дверью можно или повредить провод, или зацепить и выдернуть его во время работы машинки.

В современных домах электропроводка прокладывается с заземлением, а в зданиях более ранней постройки, возможно, придется, сделать заземление собственными руками. Все работы с электропроводкой опасны, поэтому при отсутствии необходимых навыков лучше обратиться к электрику.

Часто у людей возникает вопрос, зачем нужны такие предосторожности, если современная техника создана с отличной системой защиты? Дело в том, что если агрегат включить в сеть без заземления, то на корпусе накопится статическое напряжение, которое будет болезненно «бить током» всякого прикоснувшегося. Кроме того, в электросетях нередки перепады напряжения, и если встроенного сетевого фильтра в машинке нет, то электронная составляющая выгорит.

  • Смертельно опасно заземлять технику на батареи отопления или металлическим водопроводным трубам.

Как продлить жизнь стиральной машинке?

После того как установка стиральной машины завершена, необходимо выполнить пробный запуск. Перед этим нужно снять транспортировочные болты, которые расположены на задней стенке корпуса. Эти болты фиксируют пружину, которая удерживает барабан во время транспортировки. Если этого не сделать, во время отжима вещей агрегат будет перемещаться по помещению.

Во время набора воды и работы агрегата не должно раздаваться посторонних звуков. Наличие таких звуков – знак того, что при подключении машины были допущены ошибки, и если пользоваться ей, то велик риск поломки. Продлить жизнь технике можно с помощью нескольких приемов:

  • Надежно устанавливать технику на ровном основании и пользоваться ей осторожно;
  • Использовать только специальные средства, предназначенные для того, чтобы стирать белье в машине. Не брать вместо стирального порошка соду, тертое мыло, жидкость для мытья посуды и прочие бытовые чистящие средства;
  • Использовать средства, которые позволят смягчить воду, предназначенные для домашнего использования;
  • Стирая вещи, нужно вытащить из карманов мусор, бумажки и монеты. Особенно опасны разного рода гвоздики, иголки и прочие мелкие детали, которые проваливаются сквозь щели в барабане во время отжима воды и могут попасть в механизм;
  • Чистое белье нужно извлекать сразу после стирки. Влажные вещи, оставленные в барабане, провоцируют развитие плесени, что сокращает срок службы техники.

Установка бытовой техники собственными руками, подключение машинки к канализации и водопроводу кажется сложным мероприятием только на первый взгляд. В случае правильной установки техники пользоваться ей будет приятно, а белье в доме будет чистым и свежим.

как можно подключить автомат и запустить?

  1. Когда это требуется?
  2. Как подключиться?
  3. Как обеспечить давление воды?
  4. Как начать?
  5. Очистка воды от крупных частиц
  6. Заключение

Чтобы навсегда забыть об измученных от частого мытья руках, от которых отслоились поверхностные слои кожи, воспользуйтесь стиральной машиной.

Но на даче, в загородном доме, где нет централизованного водоснабжения, пользоваться стиральной машиной без какого-либо водопровода затруднительно.

Когда это необходимо?

Стиральная машина нужна всякий раз, когда скапливается большое количество грязного белья, а вещей, выстиранных накануне, почти нет. Не каждое поселение снабжено водопроводом — его может просто не быть в поселке. Дачные поселки, не входящие в состав близлежащих городов и поселков, изначально не имеют водопровода: территория заселена недавно, дачники устанавливают скважинный водопровод на своих участках.

Проще всего использовать автоматическую стиральную машину вообще без каких-либо подключений. В отделение для стирального порошка и средства для удаления накипи заливается необходимое количество воды (ведро 10-12 литров).

Цикл стирки делится как минимум на 2 этапа: собственно стирка, затем такое же количество воды требуется для смывания использованного моющего средства. Обнаружив, что новой порции воды нет, машина остановится, и открыть дверцу нельзя – она заблокирована, чтобы вода из отсека барабана не выливалась на пол. Чтобы закончить стирку, вам нужно добавить больше воды.

Злоупотребление частыми перерывами в процессе стирки может привести к преждевременному выходу машины из строя. Кроме того, пользователь не может надолго покинуть автомобиль.

Как подключиться?

Чтобы избежать неудобств с заливом воды в бак для стирки машины, требуется подведение хотя бы простейшего водопровода. Самый простой вариант установить бак для воды выше уровня стиральной машины — вода из него будет поступать самотеком. Недостатком является добавление воды в бак. Учитывая, что даже в режиме «быстрой» стирки потребуется не менее 50 литров воды, в бак нужно наливать не менее 4-5 ведер.

Проблема частично решается, если в бак поступает вода из кровельных стоков. Дождевая вода мягче водопроводной и грунтовой воды. Нужно будет убрать лишнюю воду, чтобы бачок не переполнялся во время затяжного дождя или ливня – ее можно направить, например, на грядки или на деревья, посаженные в саду, кусты в палисаднике, или на сбор воды в других резервуарах или ваннах, стоящих во дворе. Учитывая ставшую частым явлением летнюю засуху (когда дождей иногда не бывает в течение месяца), этот способ не всегда осуществим. Вы зависите от капризов погоды: шел дождь — белье постирали, нет — надо терпеть и ждать, пока он пройдет.

Как обеспечить давление воды?

Не все марки и модели стиральных машин открывают подачу воды в бак для стирки: для некоторых требуется давление воды не менее 1 атмосферы. Чтобы его обеспечить, нужно поднять бак хотя бы на несколько метров над стиральной машиной. Такая возможность есть не у всех дачников, и поднимать ее пришлось бы на электрическом столбе, чего энергосбытовая компания не разрешает.

Следующий вариант — организация искусственного водоснабжения . .. В систему вводится насос, позволяющий поднять давление до нужного одного бара. Самый простой насос, который потребляет всего несколько десятков ватт от розетки, способен обеспечить такое давление, но в нем отсутствует автоматическая схема, отключающая его при превышении требуемого для «стиралки» значения.

Более мощные насосы, потребляющие от сотен ватт до 2 киловатт, обеспечат более высокое давление. … Применяются для организации подвода воды к сантехническим коммуникациям в доме. Чтобы они не работали постоянно, в их разрыв включается реле давления. Это устройство, в котором помимо самого реле находится датчик давления.

Пороговое значение, при котором это реле включает подачу электроэнергии на насос, настраивается. В качестве максимального значения давления выбрано значение 1-2 бар. Большее давление бесполезно: насос будет быстрее изнашиваться, прилагая гораздо больше усилий для откачки воды. Одной полоски более чем достаточно для бесперебойной работы стиральной машины.

Источник воды – скважина, пробуренная глубиной 15 и более метров, до первого чистого водоносного горизонта. В него протягивается пластиковый трубопровод, в который вставляется другая труба меньшего сечения. На выходе из этого трубопровода размещается сам насос, находящийся, например, в подвале под верандой, где находится сам колодец.

Более упрощенная система с использованием насоса и колодца — заполнение выносного бака водой . Предпочтительнее использовать другой элемент автоматики — реле с поплавковым указателем уровня, отключающим насос при заполнении бака до самой горловины. Если блок реле не установлен на уровне — , то нужно следить, чтобы бочка не переполнялась, а помещение, где находится стиральная машина, не оказывалось затопленным. Давление здесь не имеет значения.

Эта система будет работать только с машиной, у которой клапан подачи воды не имеет датчика давления. При выборе бюджетного автомобиля для дачи эта характеристика имеет решающее значение – изучайте инструкции к разным моделям.

С чего начать?

Итак, куплена модель стиральной машины, внешний насос и реле управления, также есть шланги и трубопроводы. Считается, что электричество в стране тоже есть: подключен электрощит с автоматами и счетчиком, счетчик опломбирован, подключение «узаконено». Сделайте следующее.

  1. Пробурить скважину и вывести из нее трубопровод.
  2. Установка насоса в безопасном и надежном месте. Проверьте, хорошо ли он качает воду – налейте несколько литров воды в трубу, уходящую в землю, чтобы в ней образовался сплошной столб воды, затем включите насос и возьмите любую емкость с водой. Вода должна течь плавно.
  3. При необходимости — немедленно установите реле давления.
  4. Провести электропроводку к насосу и собрать простейшую электрическую схему , соединив последовательно насос, реле давления (или уровнемер), источник электроэнергии (линия в щитке, подключаемая через один из автоматические предохранители).
  5. Проведите вторую линию (с розеткой) к месту установки стиральной машины.
  6. Снять сливной (сливной) шланг с автомобиля на место вашей канализации (чаще всего это ответвление сливной трубы, подсоединенной к унитазу), проверить надежность сливной трубы.
  7. Подключить водопровод от насоса через контур подачи воды в устройство с реле давления. Если во внешнем баке установлен поплавковый указатель уровня, ведите трубу от насоса к водяному контуру этого устройства. Подача воды осуществляется под контролем последнего.
  8. Подсоедините линию подачи воды к баку, и сам бак — к трубе подачи воды к машине.

Запуск собранной системы водоснабжения в тестовом режиме. Убедиться, что насос правильно транспортирует, подавая воду из скважины в бак. Проверьте соединения на герметичность. Если система работает надежно, включите стиральную машину, загрузите белье и выберите программу стирки. Результат – безупречная стирка и отсутствие проблем с самим процессом.

Эта система, обеспечивающая необходимое давление, имитирует насосную станцию ​​… Дело в том, что полноценная насосная станция может стоить десятки тысяч рублей. Схема с реле давления (или уровня воды), работающая с обычным насосом, заменяет насосную станцию ​​и обойдется всего в несколько тысяч рублей. Даже если использовать не внешний, а погружной насос (он работает на уровне водоносного горизонта, а не наверху, снаружи) — принцип работы заменителя насосной станции не меняется. Это решение самое популярное: им пользуются практически все дачники и владельцы загородных домов.

Колодец можно заменить на колодец. Но общий принцип не меняется: полноценный насос в обоих случаях справится с подъемом воды на 20 м.

Очистка воды от крупных частиц

Колодезная или колодезная вода нуждается в очистке от песчинок и кусков дерева, мелких камней, осколков ракушек — они могут повредить механизмы и водоводы машины. Перед стиральной машиной в водопроводе установлен простой механический фильтр-пескоуловитель. Если в воде есть недоокисленные крупные частицы железа (оксид железа), их можно легко удалить с помощью магнитного фильтра. Время от времени очищаются оба фильтра.

Вывод

Стирка белья — при полностью продуманной системе водоснабжения — на даче или в загородном доме не доставит никаких проблем. Любая, даже самая «капризная» стиральная машина легко приспосабливается к любым условиям жизни, если поблизости есть возобновляемый источник воды.

Далее можно посмотреть видео с простым способом подключения стиральной машины без водопровода.

Сантехнические работы стиральной машины — Мелкое домостроение

Руководства по проектам изысканного домостроения

Сантехника

How-To

Узнайте, как установить водяные клапаны и слив стиральной машины, а затем подключить стиральную машину.

Автор Rex Cauldwell

Самый простой и недорогой способ подсоединения водопровода к стиральной машине — это нагрудники для шлангов, ввинченные в коленчатые патрубки. Угловые отводы изготавливаются для всех труб. Выберите колено для используемого типа трубы — PEX, CPVC или меди — и закрепите его на стене 1 . Ввинтите нагрудник шланга в колено с откидным ушком, сначала затяните рукой, а затем гаечным ключом, оставив резьбу шланга направленной прямо вниз 2 . Вы также можете использовать слив бойлера или слив котла с шаровым краном. В основном любой клапан с 1/2 дюйма. наружная резьба и нагрудник на противоположном конце подойдут.

1. Установите коленчатый патрубок, который подойдет для используемой вами ватерлинии.

2. Вкрутите нагрудник шланга в коленчатый патрубок, резьбой шланга вниз.



Сливы для котлов и насадки для шлангов с шаровыми кранами можно использовать вместо стандартных насадок для шлангов.

Обычный черный шланг омывателя имеет привычку образовывать пузыри и протекать. Вместо этого используйте прочный шланг с оплеткой из нержавеющей стали.



Сверление каменных стен

Для сверления каменной стены требуется несколько специальных инструментов. Ударная дрель делает свое дело, потому что она бьет во время вращения, что ускоряет работу. Купите шурупы для каменной кладки (с шестигранными головками 1⁄4 дюйма или 5⁄16 дюймов) в упаковке, и вместе с ними будет сверло нужного размера.

Для сверления бетона вам понадобится перфоратор, твердосплавная коронка и шурупы по бетону.

Просверлите отверстия в соответствующих местах твердосплавным сверлом.

Закрепите приспособление шурупами по бетону с помощью шестигранного ключа на аккумуляторной дрели.





Выбор коробки шайбы

Коробки шайбы обычно предназначены для установки между стойками (или на стойке) с помощью прилагаемых кронштейнов. Не покупайте комплект только для стиральной машины. Это дешево и не настоящий комплект. Для такого типа коробки требуются клапаны с длинным стержнем (резьбовые концы 1/2 дюйма должны быть достаточно длинными, чтобы проходить через коробку, и при этом иметь достаточную длину для водопровода), и такие клапаны обычно необходимо заказывать по специальному заказу.



ПРЕДУПРЕЖДЕНИЕ: Избегайте шайб с клапанами с круглыми рукоятками. Со временем эти клапаны заржавеют на месте и их невозможно будет повернуть.



Клапаны в коробках определяют качество устройства. В хорошем ящике будут клапаны с рычажными ручками A . В лучшем ящике будет один легко поворачиваемый рычаг, который закрывает и открывает оба клапана одновременно B . Лучшая коробка будет использовать один рычаг с легким поворотом, но также будет включать противоударные клапаны для смягчения вибрации гидравлического удара, возникающей при включении и выключении соленоида омывателя С . Установка водопроводных линий и стоков по обеим сторонам стойки предлагает дополнительную установку дренажа и более аккуратный внешний вид D .

А. Хорошо. Эта коробка имеет легко поворачиваемые клапаны.

Б. Лучше. Эта коробка имеет одну ручку для горячего и холодного.

C. Лучший. Этот ящик имеет одну легко поворачивающуюся ручку и противоударные клапаны.

D.  Размещение водяного и дренажного боксов на стойке рядом друг с другом дает возможность поместить водосточную трубу в другую полость стойки.



Установка сливного отверстия шайбы

ХАРАКТЕРИСТИКИ СЛИВА СТИМАНОЙ МАШИНЫ

водосточная труба (обычно из ПВХ 40) со стояком около 36 дюймов, который впадает в 2-дюймовый. горизонтальный П-ловушка A , B , С .

A. Используя стандартную коробку, 2-дюймовый. ловушка может не соответствовать 16-дюймовому. полость, если длина горизонтального участка трубы составляет 4 дюйма (удвоенный диаметр трубы) или больше.

B. Сифон легко устанавливается, если полость шпильки удлинить до 18 дюймов.

C.  Использование разделительной коробки позволяет разместить сифон и стояк в одной полости стены, не мешая водопроводным линиям.



ЧТО МОЖЕТ ПОЛУЧИТЬ НЕИСПРАВНОСТЬ: Нормы требуют, чтобы горизонтальный участок после ловушки был как минимум в два раза больше диаметра трубы или 4 дюйма для 2-дюймовой трубы. осушать. Этот горизонтальный ход препятствует тому, чтобы P-ловушка функционировала как непреднамеренная и незаконная S-ловушка. Горизонтальное расстояние от водослива (воды в ловушке) до изгиба колена или Т-образного фитинга, а не длина горизонтальной трубы между ними.



Подключение стиральной машины

После того, как клапаны и слив на месте, пришло время подключить стиральную машину. Это означает подсоединение шлангов омывателя к омывателю и клапанам в омывателе, а также подсоединение слива омывателя.

ЗАЗОРЫ ДЛЯ СТИРАЛЬНОЙ И СУШИЛЬНОЙ МАШИНЫ

Непосредственно перед тем, как установить шайбу на место, затяните шланги омывателя на соленоиде 1 . Подсоедините противоположный конец шлангов омывателя к клапанам в коробке омывателя 2 . При присоединении концов шланга к клапанам в коробке следите за тем, чтобы горячее было горячим, а холодное – холодным. Затем вставьте конец сливного шланга омывателя в сливную трубку коробки омывателя 9.0021 3 . Включите воду и проверьте, нет ли утечек. Чтобы убедиться, что горячее – горячее, а холодное – холодное, включите стиральную машину в режим холодной стирки и убедитесь, что в бак поступает холодная вода.



ЧТО МОЖЕТ ПОЛУЧИТЬ НЕИСПРАВНОСТЬ: В новостройках согласно большинству норм требуется черновая установка выпускных отверстий стиральной машины, даже если владелец этого не хочет.



1.  Подсоедините шланги к выпускному отверстию омывателя на соленоиде.

2. Подсоедините другой конец шлангов омывателя к клапанам в коробке омывателя.

3. Вставьте слив омывателя в сливную трубу.



Выдержки из Taunton’s Сантехника в комплекте Рекса Колдуэлла.

Доступно на Amazon.com.

Также доступно для скачивания.

Предыдущий: Список прачечных на стене прачечной Следующий: (Часто болезненная) эволюция бытовых пожарных спринклеров

Сантехника
Сантехника

Надежное исчерпывающее руководство от профессионалов по выполнению любого сантехнического проекта

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по проектированию сантехники.

РубрикаРазное
