Как подключить светодиодную ленту для дома к сети 220В схема. Подключение светодиодной ленты к 220 своими руками.

В этой статье будут рассмотрены различные варианты как подключить светодиодную ленту к бытовой электросети 220 Вольт своими руками. Светодиодные ленты питаются постоянным током с напряжением 12 или 24 Вольта, поэтому их нельзя подключать напрямую в розетку 220V, необходим соответствующий блок питания.

Светодиодная лента, как правило, продается в катушках по 5 метров. Простая схема подключения 5 метров светодиодной ленты к сети 220В будет выглядеть так:

Входные провода блока питания подключаются к сети 220V: коричневый — фаза, синий – ноль, и желто-зеленый — заземление (часто не используется). Выходные провода подключаются к светодиодной ленте. При подключении ленты к блоку питания важно соблюдать полярность: плюс к плюсу, минус к минусу. На шлейфе ленты всегда есть обозначение полярности, провода на катушках с лентой так же маркированы цветом: красный – плюс, черный – минус. Если перепутать полярность – лента работать не будет.

Далее, схемы подключения будут различаться в зависимости от используемых компонентов и количества подключаемой ленты.

Параллельное подключение светодиодной ленты.

При подключении более 5 метров важно помнить: катушки светодиодной ленты подключаются к питанию только параллельно. Последовательное подключение не гарантирует нормальной работы ленты.

Что это значит. Нельзя подключать к концу первой ленты начало второй. При таком подключении, ток для питания второй ленты потечет по токопроводящим дорожкам первой ленты, которые на этот избыточный ток не рассчитаны. Первая лента начнет перегреваться, что значительно сократит срок её службы.

При параллельном подключении, каждый участок ленты подключается к блоку питания независимо от остальных. Для этого достаточно подсоединить каждый участок ленты к блоку питания отдельными проводами.

Есть еще один вариант параллельного подключения светодиодной ленты — протянуть от блока питания одну линию, к которой будут подключаться участки ленты в нужных местах.

Схема такого способа подключения будет выглядеть так:

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон. Это необязательное условие, которое поможет избежать некоторых проблем. При использовании мощной светодиодной ленты (14,4W/м и более), по всей длине её участков происходят потери напряжения, которые выражаются в снижающейся яркости свечения ближе к концу участка. А при использовании многоцветной RGB ленты, могут возникнуть искажения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

Как подключить светодиодную ленту к диммеру.

Диммеры для светодиодных лент питаются от 12/24V и подключаются к цепи между блоком питания и светодиодной лентой. К выходу блока питания подключается вход диммера, затем к выходу диммера подключается светодиодная лента. Важно помнить о соблюдении полярности. Рассмотрим схему, как подключить светодиодную ленту для дома к диммеру:

Мощность диммера должна быть достаточной для подключения необходимого количества ленты. Если же мощность диммера меньше суммарной мощности подключаемой ленты – необходимо использовать усилитель.

Схема подключения светодиодных лент с усилителем.

Мощности диммера для светодиодных лент бывает недостаточно, тогда вместе с диммером используется усилитель. К диммеру подключается лента, суммарной мощностью, не превышающей мощность диммера, затем выход диммера подключается к входу (“Input”) усилителя. К выходу (“Output”) усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты. Рассмотрим схему подключения светодиодной ленты к усилителю своими руками:

Таким образом, с помощью усилителей можно подключить любое количество ленты к одному диммеру.

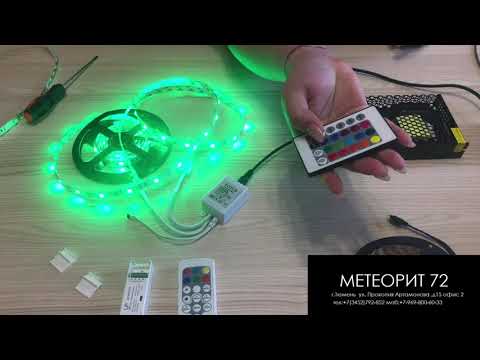

Подключение многоцветной светодиодной RGB ленты.

Обязательным условием, при использовании RGB ленты, является наличие RGB контроллера. В отличие от одноцветной ленты, светодиодная лента RGB подключается четырьмя проводами, а не двумя. Это обусловлено спецификой работы такой ленты – в каждом диоде находятся три кристалла разных цветов: красный (R — red), зеленый (G — green) и синий (B — blue). Три провода отвечают за управление соответствующими цветами, четвертый отвечает за питание. Смешивая эти три цвета в разных пропорциях, можно добиться практически любых оттенков. Таким смешением и занимается RGB контроллер. Провода светодиодной ленты RGB обычно маркированы цветами: красный – R, зеленый – G, синий – B, черный или белый – питание «+». На шлейфе ленты так же всегда имеется маркировка. Четыре провода RGB ленты подключаются к соответствующим разъемам RGB контроллера, контроллер подключается двумя проводами к блоку питания.

Необходимо помнить, что мощность RGB контроллера, как и в случае с диммерами, должна быть достаточной для подключения необходимого количества светодиодной ленты.

Подключение RGB усилителя.

Если мощности RGB контроллера недостаточно для подключения всей необходимой ленты, используется RGB усилитель. Принцип подключения такой же, как и в случае с одноцветным усилителем, но с поправкой на 4 контакта у RGB ленты. К RGB контроллеру подключается светодиодная лента, суммарной мощностью, не превышающей мощность контроллера, затем выход RGB контроллера подключается к входу (“Input”) RGB усилителя. К выходу (“Output”) RGB усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.

Таким образом, с помощью RGB усилителей можно подключить любое количество RGB ленты к одному RGB контроллеру.

Подключение управляемой ленты SPI.

Для использования управляемой SPI ленты необходим специальный SPI контроллер. На управляемой ленте имеются 4 контакта: DIN+ (сигнал управления), +12V (питание «+»), и два контакта GND (земля, питание «–»). DIN+ , +12V и один GND подключаются к соответствующим выходам SPI контроллера, а +12V и второй GND каждой катушки подключаются к соответствующим выходам блока питания. Следует обратить внимание на стрелки на управляемой ленте – они указывает направление сигнала, порядок подключения таких лент должен соответствовать направлению сигнала.

Подключение светодиодной ленты к 220В по схеме

Прежде, чем я расскажу, как подключить светодиодную ленту к 220 Вольт, разделим их на 3 вида, с разным напряжением работы. Оно пишется на

12В, самый популярный вариант;
24B, принцип подключения такой же, как у 12V;
220B, совершенно другая схема питания и подключения, не путайте.

Основные правила:

соблюдаем полярность;
не используем блоки питания с другим напряжением;
во влажные помещения делаем герметичные соединения;
не делаем последовательное длиной более 5 метров;
отрезки длиной более 5 м. только параллельно.

Содержание

1. Подключение ленты на 220 вольт
2. Схема подключения ленты для дома на 12В и 24V
3. Правильное подключение RGB
4. Как припаять провода к светодиодной ленте
5. Коннекторы, соединители, комплектующие

Подключение ленты на 220 вольт

Схема включения на 220В

От низковольтных отличается полярным питанием на 220V. Особенность является, что все светодиоды подключены последовательно поштучно или парами в одну длинную цепочку из 60 штук. Резать можно только кратно 50 или 100 см. Когда выходит из строя один диод, то потухнет сразу большой отрезок, равный размеру нарезки.

Этот недостаток компенсируется простотой и дешевизной, цельный кусок может достигать 70 метров, а у обычной на 12В только 5м.

Подключение светодиодной ленты на 220В требует особой осторожности, из-за высокого напряжения. Лучше лишний раз перепроверить, чем получить удар электрическим током.

Выпрямитель на 700W

Схема подключения ленты для дома на 12В и 24V

Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.

Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений. Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

Последовательное соединение и удлинение

Если длина соединяемых последовательно элементов достигла 5м. , то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

Правильное параллельное подсоединение к источнику питания на 12 вольт

Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м., другие варианты использовать категорически нельзя.

Небольшое видео, как подключить своими руками.

Правильное подключение RGB

Схема для RGB

Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB. Действует тоже самое правило, каждые 5 метров должны соединяться параллельно. Схема отличается наличием блока управления, еще называемого контроллером. В зависимости от модификации у него будет дистанционное или обычное управление.

Последовательное соединение РГБ между собой до 5м.

Схема последовательного питания для удлинения трехцветной.

Использование RGB усилителя для очень длинных светодиодных лент

При большой протяженности используется RGB усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

Видео инструкция, как подключить РГБ дома самостоятельно.

Как припаять провода к светодиодной ленте

Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуется припаивать. На мощных сила тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

После приобретения квартиры в новостройке мне пришлось делать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды используемых на пол и стены. Это проявлялось сильно, например кухонная соль в солонке из рассыпчатой образовывала камень. Электроника тоже не любит такие условия, контакты начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

Контактные площадки

Резать можно только между отрезками по 3 светодиода. Это место отмечено символом ножниц и расположено рядом с контактными площадками.

Видео урок, как припаять.

Коннекторы, соединители, комплектующие

Чтобы вам было легче разобраться в типах коннекторов, покажу ассортимент от производителя ЭРА. На фотке все основные виды.

Коннектор изнутри

Различные виды коннекторов

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите их запустить и запустить, самым важным шагом является выяснение того, как обеспечить соответствующую входную мощность для светодиодной ленты. для того, чтобы он загорелся. В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и блока питания

Большинство светодиодных лент работают от постоянного тока низкого напряжения. Обычно используются напряжения постоянного тока 12 В и 24 В.

В первую очередь убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

Если оба эти условия соблюдены, с точки зрения электричества мы готовы к работе.

Руководство по подключению светодиодной ленты Waveform Lighting

Далее нам нужно посмотреть, совместимы ли блок питания и светодиодная лента физически с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать.

Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.

Нажмите здесь, чтобы загрузить PDF-версию, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:

Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

Фото и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока, такая как используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например с блоками питания Meanwell, вилки может вообще не быть — только два провода, помеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но метод подключения будет другим, поэтому обязательно определите это, прежде чем двигаться дальше.

Затем проверьте тип подключения на светодиодной ленте (выделено синим цветом)

Почти все светодиодные ленты имеют медные контактные площадки, отмеченные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.

В первом сценарии (первая строка таблицы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

См. приведенную выше таблицу, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) выход постоянного тока источника питания к (-) медной контактной площадке.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видеороликах сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же, за считанные секунды, вы можете преобразовать медные площадки на конце сегмента светодиодной ленты в провода.

И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.

(У нас также есть разъемы без пайки для соединения двух сегментов светодиодной ленты.)

Следует ли соединять сегменты светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно осознать, что можете подключить первый сегмент ко второму сегменту «последовательно» или подключить два сегмента независимо к одному и тому же источнику питания. источник питания.

Как правило, «последовательно» будет более простым, но может привести к некоторым проблемам с падением напряжения. Подробный анализ преимуществ и недостатков каждого подхода см. здесь.

Где можно приобрести аксессуары для подключения светодиодных лент к источнику питания?

Мы предлагаем аксессуары для продажи непосредственно в нашем магазине. См. ссылки ниже.

Заказной номер 7095 (штыревой адаптер переменного тока)

Заказной номер 7094 (гнездовой адаптер переменного тока)

Заказной номер 3070 Разъем без пайки

Как выбрать светодиодную лампу BR30

Возможно, вы хотите заменить некоторые из старых осветительных приборов в вашем доме и столкнулись с форм-фактором под названием BR30. Что это значит и как… Читать далее

Люкс и Кельвин — незамеченная взаимосвязь между освещенностью и цветовой температурой

потребности в освещении. Первый шаг … Подробнее

Вопросы качества цвета при переходе с галогенных на светодиодные

Галогенные лампы были очень популярной технологией освещения, которая предлагает многочисленные преимущества по сравнению с лампами накаливания. В дополнение к более длительному сроку службы… Подробнее

В чем разница между люксами и люменами?

Если вы хотите понять яркость лампочки, вы можете увидеть две метрики, которые могут вас смутить — люксы и люмены. Оба связаны т… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Светодиодные светильники для магазинов

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из экструдированного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

можно ли без блока питания

1. Особенности ленты на 220В

2. Лента низковольтная

3. Блок питания

4. С балластом

5. Типичные ошибки подключения

Осветительные приборы в большинстве случаев питаются от бытовой электросети 220 В. Из альтернатив можно упомянуть пожалуй только осветительные приборы, подключаемые к бортовой сети автомобилей или мотоциклов. В остальных случаях в начале цепи питания светодиодной ленты всегда находится источник переменного напряжения 220 вольт, будь то бытовая розетка или распределительный щит. На практике существуют разные варианты подключения светодиодных светильников, которые зависят от параметров осветительного прибора.

Особенности ленты на 220 вольт

Самый банальный вариант — использование ленты, рассчитанной на полное напряжение сети. Однако напрямую подключать светильник к бытовой сети крайне нежелательно. Хотя светоизлучающие элементы имеют одностороннюю проводимость и светятся во время положительной полуволны синусоиды, во время отрицательной к ним прикладывается напряжение обратной полярности. Светодиоды не предназначены для работы в качестве высоковольтных выпрямителей, поэтому обратное напряжение для них будет слишком велико и срок службы элементов будет коротким. Светодиодную ленту следует включать через выпрямитель — желательно мост (двухполупериодная схема).

Подключение LED-ленты через диодный мост. Фазировка при таком подключении не важна, фазу и ноль можно подключить к любому входному выводу выпрямителя.

Недостатком использования высокого напряжения при равной мощности является пониженный ток, поэтому отрезки ленты можно соединять последовательно до 100 м общей длины (низковольтные светильники — до 5 м). Также плюсом является возможность использования проводников с уменьшенным сечением, но не в ущерб механической прочности.

Важно! Основным недостатком этого варианта является крайняя нежелательность использования высоковольтной ленты внутри помещений.

Для регулировки яркости можно использовать диммер — Включается перед выпрямителем. Диммер может быть как ручным с поворотной кнопкой, так и с дистанционным управлением.

Низковольтная полоса

Если местные условия не позволяют использовать 220 вольт, необходимо использовать полосы на 5/12/24/36 вольт. Здесь тоже есть множество… вариантов подключения… к бытовой электросети.

Правильное подключение двух и более потребителей.

Блок питания

Самый очевидный вариант – эксплуатация светильника вместе с блоком питания на соответствующее напряжение. Громоздкие и неэкономичные источники, построенные по классической схеме с понижающим трансформатором, давно вытеснены из области LED-освещения легкими и мощными импульсными блоками. Поэтому выбор БП производится в основном по двум параметрам:

выходное напряжение;
Максимально допустимая мощность нагрузки.

Первая характеристика выбирается просто: напряжение должно соответствовать напряжению полосы. Второй зависит от нагрузки и рассчитывается по формуле Pbp=Руд*L*K где:

Руда — мощность, потребляемая одним метром ленты;
L — общая длина секций ремня;
К — коэффициент запаса, равный 1,2…1,4.

Результат округляется до ближайшего стандартного значения. Если в блоке питания указана не мощность, а максимально допустимый ток, его можно пересчитать в мощность по формуле Pbp=Imax*Uv.

С балластом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно по соображениям безопасности. Каждая точка цепи будет находиться под полным линейным напряжением, поэтому все манипуляции необходимо производить при полном отключении полосы. Но если более безопасных вариантов нет, можно подключиться к сети через резистор, который погасит избыточное напряжение. Его номинал выбирают так, чтобы при рабочем токе (определяемом мощностью лампы) на него приходилась разница между напряжением сети и номинальным напряжением полосы:

Rb=(сеть-Uном)/(Iном) где:

Rb — значение балластного сопротивления;
U сеть — напряжение сети;
Unom — номинальное напряжение ленты;
Iном — номинальный ток ремня, рассчитываемый по формуле Руд*L /Uном.

Важно! В данном расчете необходимо использовать амплитудное значение сетевого напряжения 310 В.

При задании номинального напряжения ленты 5 вольт мощность 1 метра ленты 10 Вт и общая длина 5 м , можно рассчитать значение Rb:

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд такое подключение гораздо дешевле и проще, чем с блоком питания.

Подключение шлейфа через гасящий резистор.

На самом деле все не так радужно. Во-первых, необходимо рассчитать мощность, рассеиваемую балластом, как ток, умноженный на напряжение (здесь мы берем действующее значение напряжения 220 В):

Pb=Iном*220В = 10А*220В=2200Вт. Резистор такой мощности найти сложно, да и размеры у него будут соответствующие. А по мере увеличения мощности полотна расчетное сопротивление будет падать, а рассеиваемая (затрачиваемая!) мощность будет расти, поэтому этот способ подходит только для маломощных светильников. Эту проблему можно обойти, используя конденсатор вместо резистора в качестве балласта. Его емкость рассчитывается по приведенной выше формуле:

С=4,45 (U-сеть-Uном)/(Iном), где С — емкость в мкФ.

Использование конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в цепь необходимо добавить два резистора:

R1 — сопротивлением несколько сотен кОм для разрядки конденсатора после его отключения;
R2 — для ограничения зарядного тока в момент включения его номинальное значение может составлять несколько десятков Ом.

Но это не единственная проблема:

Уже упоминались вопросы электробезопасности при эксплуатации лент с таким подключением. Поэтому соединять таким образом можно только ленту с силиконовой капсулой, а места соединения необходимо тщательно изолировать. И не рекомендуется использовать такое соединение во влажных помещениях (бассейны, бани, аквариумы).
Версии с силиконовой оболочкой не боятся воды, но сильно нагреваются.
Расчет верен только для определенной ленты заданной длины. Балласт необходимо пересчитывать при любой замене или изменении длины стропы.
Напряжение сети при нормальной работе может отклоняться в пределах 5 %, максимально допустимое значение составляет 10 %. Наиболее распространенные резисторы также имеют точность в пределах 10%. С учетом разброса параметров ленты относительно заявленных, напряжение ленты (и ток через светодиоды) могут существенно отличаться от расчетных, даже если расчеты уточнять реальными измерениями — просто из-за флуктуаций напряжения напряжение сети. Результатом может быть, с одной стороны, снижение яркости свечения, а с другой — выход светильника из строя из-за перегрузки по току. Эта проблема проявляется тем отчетливее, чем ниже напряжение питания полосы. Если вы используете конденсатор, проблема только усугубляется, потому что число номиналов емкости встречается реже, чем число сопротивлений, и реальная точность ниже.
При использовании диммера для управления яркостью или контроллера для управления цветом RGB лент изменится ток через светодиоды, при этом изменится падение напряжения на балласте, что также усугубит нестабильность падения напряжения по полосе синхронно с изменением тока. Поэтому использование приборов для регулирования интенсивности излучения исключается .

Из-за совокупности проблем такое подключение следует использовать только в случае полной невозможности использования блока питания на соответствующее напряжение.

Параллельное соединение полотен с индивидуальным балластом.

Если используется несколько отрезков ткани общей длиной более 1 метра, их необходимо соединить параллельно. В противном случае ленточные проводники не смогут справиться с полным током системы освещения. А еще лучше рассчитать балласт для каждой секции отдельно. Если замена необходима, пересчитывается только стропа, подлежащая замене. Диодный мост должен выдерживать суммарный ток всех участков полосы.

Типичные ошибки при подключении

Самая распространенная ошибка при подключении полосы к сети через блок питания – неправильное расчетное значение мощности. Идеально измерить реальный потребляемый ток амперметром, пересчитать его в мощность и сравнить с максимальной мощностью блока питания при первом подключении. Эту процедуру следует выполнять всегда, если блок питания начинает издавать посторонние шумы при включении, появляются признаки перегрева и т. д.

Схема измерения тока.

При использовании источника питания очень желательно предусмотреть переключающее устройство на стороне входа и на стороне выхода. На высокой стороне отключение можно выполнить, просто вытащив вилку из розетки. В случае стационарного подключения должна быть возможность снять напряжение со входа путем отключения автоматического выключателя (он должен быть всегда!).

Не обязательно соблюдать фазировку (подключение нуля и фазы к соответствующим клеммам БП). На работу не влияет — на входе ИИП есть выпрямитель. Но при переключении необходимо одновременно отключать фазный провод или фазный и нулевой провод (при подключении через розетку это делается само собой). Проводник защитного заземления (PE) всегда должен быть подключен, если он имеется – только так можно обеспечить эксплуатационную безопасность. Соединение защитного заземления не должно прерываться.

Схема подключения коммутационных устройств.

При бестрансформаторном подключении измерение фактического тока становится еще более важным. Но вместо этого вы можете измерить фактическое напряжение на контактных площадках ленты при первом включении.

РубрикаРазное
