все о подключении светодиолной ленты

Содержание

  • 1 Светодиодная лента 220В – что это такое и как ее подключить
  • 2 Как подключить светодиодную ленту с меньшим напряжением к 220В
  • 3 Как подключить к 220 В светодиодную ленту на 12 или 24 В
  • 4 Основные ошибки при подключении светодиодной ленты к сети 220в

Напряжение в бытовой сети электроснабжения – 220 вольт. Светодиодные ленты, используемые для подсветки в интерьере, необходимо подключать исключительно через блок питания, который не только понижает подаваемое на ленту напряжение, но и сглаживает колебания переменного тока. Однако существуют led-ленты, которые содержат большое количество излучателей, а потому рассчитаны на уровень сетевого напряжения без какого-либо его понижения. О том, как подключить диодную ленту к 220 вольт, пойдет в этой статье.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.



Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.



У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.



Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

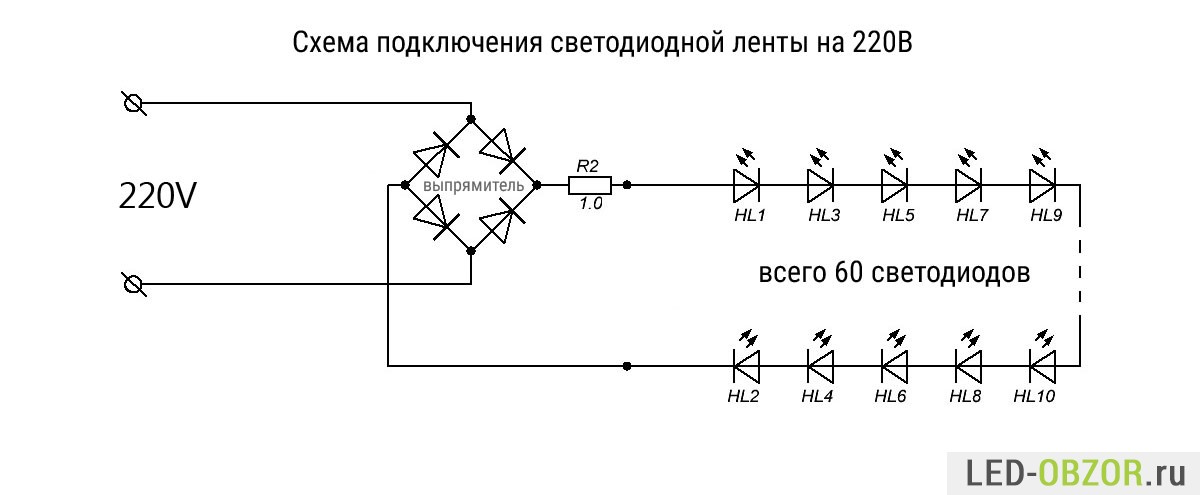

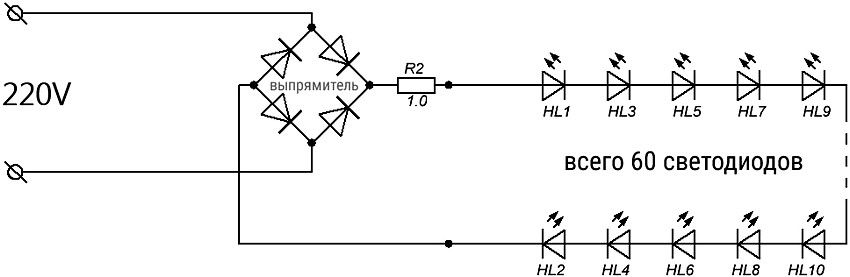

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.



Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.



Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

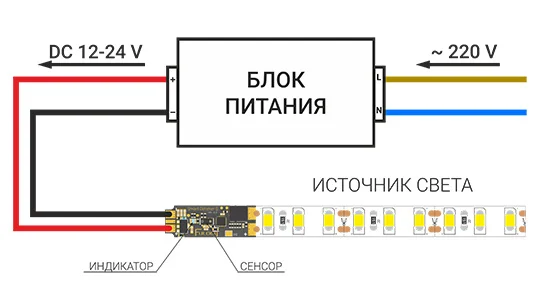

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.



Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.





Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

  • Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
  • Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

  1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
  2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.



Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.



Читайте также статью о том, как соединить диодную ленту.



Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

  • Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
  • Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
  • Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
  • Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты.
    Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.



Как подключить светодиодную ленту 220 вольт.

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

Также для подключения вам понадобится:



  • заглушка
    • коннектор-вилка

    • Преимущества

      Какие же преимущества имеет светодиодная лента 220В?

      1Как уже было сказано выше, она не требует блока питания.

      Отсюда выходит существенная экономия общих затрат.

    • 2Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.

      Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

      Она сразу может идти в катушках протяженностью по 50-100 метров.

      То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

      Если нужно осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной — до 10 Вт.

      Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.

      3Светодиодная лента сразу идет в силиконе со степенью защиты IP65 — IP68.

      Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

      4У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.

      Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,

      то для 220В можно выбирать и меньшие сечения.

      Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.



      Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

  • Недостатки

    Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

    1Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.

    Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

  • Упало напряжение в розетке — упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высокой вероятность могут перегореть.

    2Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.

    В зависимости от типа светодиода ее можно отрезать:



    • по 50см





    • по 1 метру





    • по 2 метра



    То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.



Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

3Мерцание.

Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

4Светодиодная лента 220В не безопасна.

Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

5Отсутствие самоклеющейся подложки.

Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:



  • сама лента



У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.



  • вилка 220V с диодным мостом-выпрямителем и разъемом на конце
  • заглушка



Она нужна в целях безопасности. И одевается в самом конце отрезка.

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

Применение

Исходя из всего вышеизложенного, применять светодиодную ленту 220В в помещениях не рекомендуется. И уж тем более не безопасно ее вешать в ванных комнатах, банях, возле умывальника и т.д.

Она в первую очередь идеально подходит для уличного монтажа — подсветки фасадов, заборов, элементов архитектуры.

Очень часто ее применяют на рекламных щитах, вывесках, в качестве привлечения внимания. Можно также использовать зимой, под Новый Год, для украшения деревьев во дворе дома.



Подключение светодиодов к сети 220В без использования блока питания

Задавать вопрос

спросил

Изменено 8 лет, 5 месяцев назад

Просмотрено 9к раз

\$\начало группы\$

Я разрабатываю рамку для фотографий на заказ с подсветкой и хочу разместить блок питания (или его отсутствие) внутри корпуса рамы.

Проблема в том, что так как конструкция рамы более-менее тонкая, у меня нет места для размещения блока питания, поэтому я столкнулся с таким сомнением, можно ли сделать схему для использования светодиодной ленты, которая подключается напрямую к 220в без использования источника питания?.

Мои познания в электронике почти нулевые, я наткнулся на несколько ссылок, объясняющих, как питать светодиодные ленты напрямую от 200 В, но, честно говоря, я понятия не имею, какие проблемы, преимущества или недостатки я мог найти, и используемый язык был довольно продвинутым. для меня.

По сути, я хочу знать, возможно ли это и что для этого требуется.

Пожалуйста, объясните мне, как Если мне 6 лет, спасибо!.

  • блок питания
  • светодиод
  • сеть

\$\конечная группа\$

5

\$\начало группы\$

Пояснение для тех, кому нужен ответ «как за 6 лет»:

Можно, можно собрать простую схему для светодиода, но не делай этого. Просто используйте старое зарядное устройство для телефона или какой-нибудь внешний блок питания, потому что, если вы не будете — вам нужна серьезная и надежная изоляция там. Это более проблематично, чем просто использование источника питания и некоторого резистора.

В сети переменного тока опасно не только напряжение. Это также источник высокой энергии. Если ваша рама упадет, корпус может сломаться, а провода соединиться между собой — это может привести к короткому замыканию и возгоранию .

Однако — вы можете сделать очень прочный/надежный корпус и убедиться, что провода не будут соединяться друг с другом, несмотря ни на что (удары о землю, натяжение шнура) — вы можете использовать 9Диод 0052 + резистор 1 Вт или диод + конденсатор + резистор схема в качестве ограничителя тока для светодиода (маленький светодиод, а не светодиод питания).

Просто поищите в Интернете «светодиод работает от сети» и держитесь подальше от Instructables . Я видел там много безответственных и опасных туториалов. Вот один пример:

Будьте осторожны со светодиодом, если он взорвется. Светодиоды содержат мышьяк, который, как известно, ядовит для многоклеточных организмов.

\$\конечная группа\$

6

\$\начало группы\$

Разработайте свою раму для источника питания 5 В. Это в основном означает светодиод и резистор последовательно. Подключите его к кабелю USB, плоский конец, контакты 1 (питание) и 4 (земля). Вы можете получить кабели очень дешево у любого поставщика электронных гаджетов.

Пока вы покупаете кабель, возьмите зарядное устройство USB. Небольшой и легко доступный менее чем за 10 евро.

Создать блок питания 220 В -> LED, который поместится в фоторамку, не невозможно. Но это непросто, и разработка и тестирование такого источника питания сопряжены со смертельным напряжением. Если вам нужны инструкции, вы не должны этого делать. Поскольку коммерческие источники питания легко доступны, давайте просто используем один из них.

\$\конечная группа\$

5

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

12-вольтовые и 24-вольтовые светодиодные ленты: в чем разница?

Вершина

Магазин по категориям

Счет

Инструменты сайта

Автор Chris Pace

При выборе светодиодной ленты необходимо учитывать множество факторов, таких как яркость, цвет, защита от атмосферных воздействий и многое другое. Но как насчет напряжения? Большинство полос доступны на 12В или 24В. Так в чем разница между этими двумя вариантами? Одно напряжение лучше другого? Каковы преимущества каждого из них?

Ответ прост: все зависит от вашего проекта. Каждое напряжение лучше подходит для конкретных приложений и совместимо только с полосами и аксессуарами с таким же напряжением. Эти факторы можно легко использовать для принятия решений.

24 В постоянного тока менее чувствителен к падению напряжения, а это означает, что он может более равномерно освещать полосу на большем расстоянии. Если вам нужна более длинная линия света от одного источника питания, 24 В постоянного тока — отличный выбор. Хотя более высокое напряжение по своей сути не означает более яркий свет, 24 В постоянного тока также могут поддерживать более высокую плотность светодиодных чипов.

С другой стороны, 12 В постоянного тока является обычным напряжением, поэтому совместимость с полосами может устранить необходимость в дополнительных источниках питания. Например, если вы устанавливаете фары в транспортном средстве, ленточный фонарь на 12 В постоянного тока часто можно напрямую подключить к существующей электрической системе. Несмотря на то, что из этого, безусловно, есть исключения, и перед покупкой важно проверить существующую систему, 12-вольтовые полосы во многих случаях могут предложить более удобное решение для установки.

Все светодиодные ленты, будь то 12 В или 24 В, обеспечивают исключительную эффективность и яркость при низком профиле. Если у вас остались вопросы, прочтите ниже дополнительную техническую информацию. Изучите основные компоненты, обеспечивающие работу ленточных светильников, и то, как напряжение может повлиять на производительность.

Что такое падение напряжения?

Падение напряжения является одним из наиболее важных факторов при планировании системы светодиодных лент. По мере того, как цепь становится длиннее, сопротивление проводки и компонентов вызывает медленное снижение напряжения по мере удаления от источника питания. Это означает, что к концу цикла напряжение будет заметно ниже, чем в начале. Эффект от этого лучше всего виден на светодиодных лентах, если они установлены за пределами указанной максимальной длины, когда чрезмерное падение напряжения приводит к тому, что конец ленты резко затемняется по сравнению с началом.

Хотя существует несколько факторов, влияющих на падение напряжения, плотность полосы и напряжение оказывают наибольшее влияние. Плотность полосы — это мера того, насколько светодиоды распределены по полосе. Это влияет на максимальный пробег полосы, поскольку чем плотнее размещение светодиодов, тем короче будет максимальный пробег (при прочих равных условиях). Напряжение также напрямую влияет на максимальный пробег светодиодной ленты. При той же мощности и плотности полоса с более высоким напряжением будет потреблять меньше тока. Более низкое потребление тока позволяет полосам с более высоким напряжением иметь более длительный максимальный пробег по сравнению с сопоставимыми полосами с более низким напряжением, поскольку более низкий ток и более высокое напряжение напрямую приводят к меньшему падению напряжения. Ленты с более высоким напряжением также могут обеспечивать более высокую плотность при аналогичном максимальном пробеге по сравнению с полосами с более низким напряжением по той же причине.

Что такое максимальный пробег?

Максимальный (максимальный) пробег — это спецификация, предназначенная для отображения максимальной непрерывной длины светодиодной ленты от одного источника питания и соединения. Предел не связан с максимальной электрической мощностью цепи, а вместо этого определяется путем установления приемлемого значения падения напряжения. В то время как плотность и напряжение являются основными факторами максимального пробега, дополнительные источники питания или усилители, установленные в середине пробега, могут значительно увеличить длину пробега. Это связано с тем, что дополнительная потребляемая мощность, распределенная по трассе, помогает уменьшить падение напряжения.
На приведенных выше диаграммах показаны методы увеличения продолжительности пробега после достижения максимального пробега.

Как напряжение влияет на полоски и в чем разница?

При покупке светодиодных лент вопросы «Что лучше, 12 В или 24 В?» и «Каковы преимущества полосы более высокого напряжения?» часто всплывают. Ответы одновременно просты и сложны — все зависит от приложения. По сути, основными факторами, которые вступают в игру, являются совместимость/местоположение и масштаб/продолжительность проекта.

В то время как некоторые компоненты работают в диапазоне напряжений, большинство (включая полоски) требуют определенного входного напряжения для правильной работы. Изучите, где устанавливается полоса — просмотр уже доступных ресурсов может дать ценную информацию. Если уже имеется источник питания 12 В постоянного тока, например, в автомобиле, лодке или доме на колесах, то хорошим выбором будут ленты на 12 В постоянного тока, поскольку они обеспечивают возможность питания без дополнительного источника питания или трансформатора. В том же отношении, если установка предназначена для использования в системе ландшафтного или наружного освещения, уже может быть доступно питание 12 В переменного тока, поэтому установка полос на 12 В переменного тока будет проще.

Вне зависимости от того, устанавливается ли система в месте, аналогичном перечисленным выше, полоса с более высоким напряжением (например, 24 В постоянного тока) и совместимый источник питания или трансформатор упростят установку, если проект охватывает большую площадь из-за более длинной максимальной длины.

Какие распространенные заблуждения относительно напряжения на полосе?

Есть несколько идей о том, как работают светодиодные ленты, которые легко могут быть вырваны из контекста или неправильно поняты.

Одно из популярных заблуждений состоит в том, что полоски с более высоким напряжением ярче или имеют более высокие значения светового потока (люмен — это измерение видимого света, излучаемого полоской). Это может быть правдой в том смысле, что полосы с более высоким напряжением могут предлагать более высокую плотность, более длительные максимальные пробеги и более высокие варианты мощности. Если все остальное одинаково — полосы как с более высоким, так и с более низким напряжением будут производить одинаковое количество света или люмен.

Еще одна часто неправильно понимаемая тема связана с точками отреза (или длиной сегмента) полос и их определением. Чтобы полностью понять это, необходимо базовое понимание того, как устроена светодиодная лента. Светодиодные ленты удивительно универсальны отчасти из-за того, что их можно обрезать практически до любой желаемой длины. Это связано с тем, что светодиодные ленты имеют точки отреза, то есть заранее определенные места, где полосу можно разрезать, не повреждая ее электрическую цепь. Эти точки отсечки существуют в конце/начале каждой цепи светодиодов на ленте, что фактически косвенно связано с напряжением и плотностью светодиодной ленты.

Глядя на среднюю светодиодную ленту (для специальных лент, таких как COB-ленты, это может отличаться), каждый светодиодный чип сам по себе обычно составляет 3 В. При построении ленты отдельные светодиоды соединяются последовательно, чтобы создать сегмент со многими сегменты, связанные вместе, чтобы создать всю полосу. Когда эти идеи объединены, это означает, что лента 12 В постоянного тока имеет 3 светодиода на сегмент, а лента 24 В постоянного тока имеет 6 или 7 светодиодов на сегмент. Для конечного пользователя это означает, что сравнимая лента с более низким напряжением будет иметь меньшую длину сегмента по сравнению с ее аналогом с более высоким напряжением.

Полосы с более короткими сегментами можно разрезать до более точной длины, чем полосы с более длинными сегментами. Эти полосы света следуют тем же принципам, что и различия между лентами 12 В постоянного тока и 24 В постоянного тока.
