Как поменять провода в люстре: Можно ли заменить провода в люстре?

Содержание

Как поменять проводку в люстре — Dudom

Когда у меня в квартире стояли лампочки накаливания, то постоянно раз в месяц каждая перегорала. Как только свободного времени стало немного больше, сразу же стал решать эту проблему. Для начала снимаем всю люстру и заменим всю проводку в ней. Помните, что выполняя самостоятельно ремонт или укладку электропроводки необходимо соблюдать правила безопасности, а главное – обесточивать электросеть в вашем жилом помещении.

Последовательность действий:

1) убедиться в том, что клавиши выключателя находятся в положении выкл.

2) отключить общий автомат на квартире. Сделаем это в качестве дополнительной предосторожности в том, что к лампе не подведено напряжение. Объясняю, неизвестно какой электрик прокладывал проводку, и как сделан выключатель. Возможно, что выключатель разъединяет не фазный провод, как это должно быть, а нулевой. В таком случае, при не отключенном автомате и касании фазного провода вы окажетесь под напряжением. Также существует вероятность того, что кто-нибудь зайдет в комнату и включит свет, когда вы будете работать. Работа по замене проводки занимает достаточно много времени, поэтому не рискуйте, подстрахуйте себя выворачиванием соответствующей пробки или отключением автомата-выключателя.

3) Вывернуть все лампочки в люстре и снять плафоны

При снятии плафонов может возникнуть проблема в отворачивании юбочки. Это связано с тем, что лампа накаливания нагревается во время длительной работы чуть ли не до температуры в 150 градусов Цельсия. Часть тепла забирает на себя пластмассовая конструкция и сам патрон. За годы использования вся пластмассовая конструкция прикипает к друг другу, что затрудняет снятие юбочки и самого плафона.

Если у вас возникла такая трудность, не ломайте патрон, поскольку вместе с ним можно сломать по неосторожности и плафон, а сходите в любой автомагазин и попросите баллончик с жидкостью WD-40. Побрызгав внутрь патрона и на саму резьбу, подождите минут 20 и продолжайте работу. Как правило, проблема после этого устраняется и юбочка откручивается очень легко. Если же и после этого ничего не получилось, смело ломайте кусачками всю пластмассовую конструкцию, но берегите плафон.

4) аккуратно снимаем люстру

5) Берем провод с двумя жилами сечением 1 квадратный миллиметр и начинаем менять провода в люстре

6) обязательно меняем все патроны, как правило усики у них уже давно обуглившиеся от долгого теплового воздействия. Из-за этого контакт ухудшается, что приводит к еще большему нагреву и частому перегоранию лампочек

7) при присоединении самого патрона к жилам провода необходимо сделать надежный контакт. Каждое место соединения приводит к дополнительному нагреву и ускорению выхода лампочек из строя.

9) вешаем люстру, не забудьте опять отключить автомат

10) устанавливаем плафоны и вворачиваем лампочки. Лучше ввернуть КЛЛ лампы ( компактно-люминесцентные лампы) или светодиодные ( отзыв о них написал здесь). Они являются энергосберегающими, что обозначает – они меньше тратят энергии на нагрев и имеют больший КПД.

11) устанавливать лампочку нужно правильно: цоколь должен вворачиваться не кое-как, а точно по резьбе, чтобы лампочка вошла до конца в патрон, и тем самым был обеспечен нормальный контакт.

Читайте также статью Преимущества точечных светильников. Они позволяют сделать необходимое направление света, защищены от влаги, имеют удобные габариты и экономичны. Светильники можно устанавливать в лестничные проемы, в мебель, и, конечно же, на стенах и потолке.

Видео о том как заменить проводку в люстре

Последовательность действий:

1) убедиться в том, что клавиши выключателя находятся в положении выкл.

3) Вывернуть все лампочки в люстре и снять плафоны

4) аккуратно снимаем люстру

5) Берем провод с двумя жилами сечением 1 квадратный миллиметр и начинаем менять провода в люстре

9) вешаем люстру, не забудьте опять отключить автомат

Видео о том как заменить проводку в люстре

Тот, кто сталкивался с заменой электропроводки в многоквартирном доме, знает, что самое трудное это заменить её в плитах перекрытия, где она проходит для подачи напряжения на потолочные светильники и люстры. Эта проблема не существует для квартир, где есть подвесные, натяжные и прочие типы потолков, в их конструкции между плитой и декоративной плоскостью есть пространство, в котором можно прокладывать проводку где угодно и как угодно. Но в том случае, когда планируется потолок красить, оклеивать обоями или пенопластовой плиткой, эта процедура может доставить много хлопот. Существуют три типа плит перекрытия. Первые два это конструкции с внутренними каналами — пустотами, где и проходят провода электропроводки, разница только в том, что они могут идти вдоль или поперёк плиты. Если не повезёт, то придётся столкнуться с третьим типом, с П — образным, в котором пустоты отсутствуют, а провода проходят под полом верхних соседей, тогда выход один — делать подвесной потолок. В первых двух случаях начинаем с того, что расширяем отверстие, через которое выходит провод на люстру. Делаем это перфоратором, которым сначала сверлим отверстия буром, а затем насадкой — долотом разрушаем перемычки.

Теперь нужно определить направление канала, так как он может быть неперпендикулярным к стенам. Для того сверлим контрольные отверстия в плите.

Определив его, находим место выхода провода, оно может быть в этой же комнате, а может быть, в соседней, но всегда рядом с коробкой разветвления, которую надо искать под старой штукатуркой и обоями.

В месте, где сходятся провода с разных комнат и разных линий необходимо найти нужный. Для этого обесточиваем квартиру, разъединяем все скрутки или муфты и прозвонкой находим искомый. Затем, как в начале работы расширяем отверстие в плите и пробуем продёргивать провод с разных концов поочерёдно. При некоторой доле везения он может сразу иметь слабину, но не стоит на радостях его тут же вытягивать. Надо соединить его конец с концом нового провода и аккуратно протянуть эту скрутку через канал.
Если вытянуть сразу не удалось, можно увеличить усилие инструментом, например, пассатижами, резко дёргая провод с одного и другого конца, но в том случае можно перестараться, старые алюминиевые провода достаточно хрупкие и можно просто их оборвать, тогда дальнейший процесс усложняется. Поэтому торопиться не стоит, надо прочно соединить конец старой проводки с обрезком любого провода с обеих сторон и поочерёдно прилагая усилие без резких рывков постараться его вытянуть. Каналы в плитах довольно большие в диаметре, но могут быть забиты строительным мусором или попавшим в них раствором, поэтому вытянуть не всегда удаётся. Если так и случилось, переходим к следующему этапу, попробуем протянуть направляющий зонд. Материал для него должен быть достаточно жёсткий, но гибкий. Мягкий при встрече с препятствием будет сгибаться, а жёсткому трудно придать нужное направление. Оптимальный вариант — трос в оболочке для чистки канализации, он довольно гибкий, чтобы изменить направление движения в канале и не сомнётся при встрече с препятствием. Вводим конец троса в одно из двух отверстий и придавая ему нужное направление, продвигаем вперёд.

При заклинивании делаем возвратно — поступательные движения с одновременной подкруткой. Если канал не забит намертво раствором, то всё получиться. Затем к тросу прочно прикрепляем новый провод, делая скрутку обтекаемой, без выступающих углов и протягиваем через канал.

Если случилось так, что пустота не проходима, можно воспользоваться соседней, найдя её пробным сверлением панели перекрытия на расстоянии 15 — 20 см от старого отверстия. Но это приемлемо, когда плита пустотелая и имеет несколько пустот, но если она монолитная с одним специальным каналом для проводки, то этот вариант не подойдёт и остаётся только вести наружную штрабу, что не приветствуется СНиП или делать подвесной потолок.

Рассмотрим как правильно соединить провода в люстре

Подключаем люстру своими руками

Как соединить провода в люстре?

Не такой уж и сложный вопрос, и его вполне решить своими силами. Тем более, если вы обладаете хотя бы минимальными познаниями в физике и знаете, чем нулевой провод отличается от фазного.

Содержание

Подготовительные мероприятия
Подключение люстры
- Подключение люстры с одним режимом работы
- Особенности подключения люстры на дистанционном управлении
- Подключение люстры с двумя и более режимами работы
Как собрать лампы люстры
Вывод

Подготовительные мероприятия

Прежде, чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество выводов для подключения.

Итак:

Выбор выключателя должен производиться, исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Обратите внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В этом случае коммутационная аппаратура расположена в самой люстре и вам достаточно использовать одноклавишный выключатель.

Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует применять четырехжильный провод, и так далее.

Подключение выключателя люстры

Подключение люстры

В зависимости от возможных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы рассмотрим соединение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с одним режимом работы

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обычной лампочки. Для этого нам потребуется одноклавишный выключатель и трехжильный провод.

Итак:

Если вы собираетесь все работы выполнять своими руками, то главное требование — это безопасность. Поэтому первым делом снимаем напряжение со всей электрической сети вашей квартиры или дома.
Теперь нам необходимо вскрыть распределительную коробку и определить фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в соответствии с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы легко определите необходимые вам провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — любым другим цветом.
Если же ваша электрическая схема не соответствует нормам, то придется воспользоваться индикатором напряжения.
Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя расположен снизу.
Теперь подключаем одножильный провод к выводу выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов прибора освещения.

Обратите внимание! Для нас важно не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления либо имеет соответствующую цветовую окраску. Определив заземляющий провод, вы можете произвести подключение нашего фазного провода к любому из двух оставшихся проводов люстры.

Подключение люстры с одним режимом работы

Теперь непосредственно в распределительной коробке подключаем нулевой и заземляющий провода. Затем подключаем их к соответствующим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

Особенности подключения люстры на дистанционном управлении

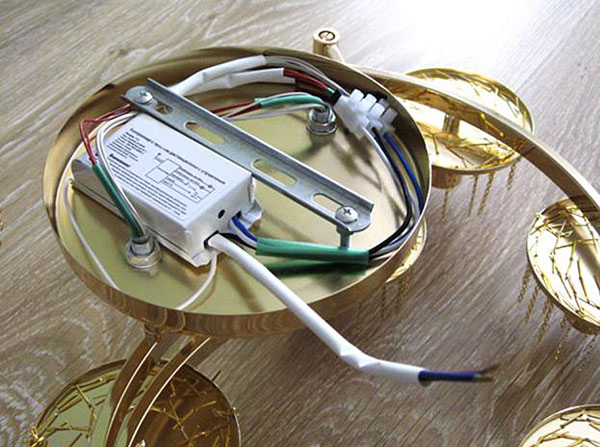

Обычно люстры на дистанционном управлении имеют такой же принцип подключения, как и обычная люстра с одним режимом свечения. Но иногда можно встретить и некоторые отличия, которые мы попытаемся описать ниже.

Прежде всего, следует помнить, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов. В этом случае нулевой провод, в соответствии с п.1.1.29 ПУЭ, обозначают символом «N».

Обратите внимание! В люстрах некоторых типов, на дистанционном управлении с диодами, хорошим признаком неправильного подключения может быть незначительное свечение последних при выключенном освещении. Поэтому, если вы заметили такое явление, вам следует поменять местами нулевой и фазный провода на выводах люстры.

Иногда может встать вопрос: как соединить провода на люстре с дистанционным управлением, которая имеет четыре провода. Здесь очень важно определиться со всеми проводами. Просто в некоторых моделях люстр один из проводов выполняет роль антенны для приема сигналов с пульта. Этот провод должен быть как-то обозначен. Обычно это символ антенны. Но, как известно, китайцам наше ПУЭ — не указ, поэтому этого обозначения может и не быть. В этом случае вам придется либо прибегнуть к услугам профессионала, либо воспользоваться тестером.

Может случиться и так, что этот провод предназначен для силового питания люстры. Сам я с таким не сталкивался, но не исключаю такого варианта. В этом случае подключение выполняется, как для люстры с двумя режимами работы.

Подключение люстры с двумя и более режимами работы

Под люстрой с двумя режимами работы подразумеваются осветительные приборы, которые при включении одного выключателя зажигают одну часть ламп, а уже при включении другого выключателя зажигаются все лампы. Обычно такие люстры имеют четыре вывода.

На фото приведен пример подключения люстры с двумя режимами работы

Перед тем, как подсоединить люстру с 4 проводами, обязательно следует обесточить ваш дом или квартиру.
Дальнейшая последовательность операций также достаточно схожа с операциями по подключению люстры с одним режимом работы. Вскрываем распределительную коробку и определяем фазный, нулевой и провод защитного заземления.

Одну жилу фазного провода подключаем к вводу выключателя и к проводу в распределительной коробке.
Но так как для подключения люстры с двумя режимами работы мы используем двухклавишный выключатель, то и вывода у нас два. Поэтому теперь используем двухжильный провод. Подключаем каждую жилу к одному из выводов выключателя и прокладываем провод к люстре.
На люстре необходимо определиться, где фазные, где нулевые, а где защитные выводы. Если имеется маркировка, то сделать это несложно. Если ее нет, то либо приглашаем специалиста, либо, используя тестер, определяем провода.
Подключаем два наших фазных провода от выключателя к двум фазным выводам люстры.
Теперь подключаем нулевой и защитный провода к соответствующим проводам в распределительной коробке и на люстре.

После этого наша схема готова к опробованию.
Люстры с большим количеством режимов работы подключаются соответственно. Меняется только количество фазных проводов, идущих от выключателя к люстре.

Как собрать лампы люстры

Иногда может случиться так, что люстра поставляется в разобранном виде, или вы ее сами разобрали для транспортировки. Теперь ее надо собрать, но большое количество проводов, торчащих в разные стороны, вызывает определенные сомнения в своих силах.

Сделать это достаточно просто, главное, помнить начальное количество выводов люстры. Хотя здесь мы можем также поэкспериментировать.

Как собрать светильники люстры

Для начала лучше собрать люстру и вывести все провода в одно место. От каждого из светильников должно идти два провода.
Теперь разбираемся, какие провода соединять на люстре, а какие — нет.
От каждого светильника у нас идет два провода. Если у нас люстра с одним режимом работы или вы хотите ее такой сделать, то просто от каждого светильника один провод подключаем к одному клеммнику, а второй — к другому.
Если вы хотите собрать люстру на два и более режимов работы, то сначала распределяем светильники по режимам работы. Затем от каждого светильника одного режима работы один провод, который будет фазным, соединяем в одну группу, а нулевой провод всех светильников собираем на один клеммник. В итоге, для двухрежимной люстры у нас должно получиться три группы, где две группы с фазными проводами и один с нулевыми.
Теперь подключаем нашу люстру к электрической цепи по технологии, описанной выше, и проверяем работу осветительного прибора.

Вывод

Собрать и подключить люстру с любыми режимами работы достаточно просто. А многочисленные видео помогут вам разобраться в этом вопросе. Но если ваши познания в электротехнике достаточно скромны, то лучше не искушать судьбу и вызвать специалиста. Ведь цена вопроса — ваша жизнь.

Как заменить электрический провод в латунной люстре | На главную Руководства

Автор Chris Deziel

Люстры из латуни имеют тенденцию быть старыми, что часто означает, что они имеют устаревшую проводку. Замена проводки не является сложной задачей с точки зрения электрики, но работа с тяжелой арматурой, нагруженной хрупкими деталями, может оказаться сложной задачей. Вам придется снять люстру, чтобы заменить провода, поэтому вам следует подготовить большую ровную площадку. Опасности поражения электрическим током при отключении питания нет, но есть вероятность уронить люстру. Поэтому важно иметь крепкую лестницу, и не помешает иметь помощника.

Выключите настенный выключатель, который управляет люстрой. Для дополнительной безопасности отключите выключатель на главной панели, который также управляет переключателем. Установите под люстрой стремянку достаточной высоты, чтобы вы могли работать, не вставая выше второй по высоте ступеньки.
Держите одной рукой цепочку или трубку люстры, пока отверткой отвинчиваете декоративный купол от электрической коробки. Если люстра тяжелая, попросите помощника подержать люстру или положить ее на вершину лестницы. Отодвиньте купол от потолка, раскрутите электрические провода внутри коробки и снимите люстру. Положите его на ровную поверхность.
Осмотрите старый кабель, чтобы определить лучший способ его удаления, и вставьте новый. Если он намотан на цепь, вы можете просто размотать его и намотать на его место новый кабель. Если он проходит через трубку, прикрепите новый кабель к концу старого, чтобы при вытягивании старого кабеля автоматически протягивался новый.
Отсоедините старый кабель от клемм в центре люстры. Зачистите концы нового кабеля и подключите нейтральный провод, имеющий печать или текстуру, к серебряной клемме. Подсоедините горячий провод, который кажется гладким на ощупь, к латунной клемме. Если у люстры есть заземляющий наконечник, вы должны использовать заземляющий кабель и присоединить незащищенный заземляющий провод к заземляющему наконечнику.
Замените кабели, идущие от концентратора к разъемам, отсоединив их и вытащив, пока вы вставляете новые кабели. Возможно, вам придется снять розетки, чтобы сделать это, и в зависимости от вашей люстры это может потребовать некоторой разборки. Подсоедините нейтральные провода к серебряным клеммам на концентраторе и розетках, а горячие провода к латунным.
Поднимитесь по лестнице с люстрой и поддерживайте ее наверху лестницы, пока будете подключать проводку. Обмотайте нейтральную половину кабеля вокруг белого провода в электрической коробке, горячую половину вокруг черного провода, а заземляющий провод — если он есть — вокруг оголенного провода. Накрутите колпачки на все соединения.
Установите люстру в обратном порядке. Включите автоматический выключатель, затем проверьте проводку, включив настенный выключатель.

Справочные материалы

Паутина старого дома: как перемонтировать старинный светильник

Советы

Конструкции люстр различаются, поэтому вам, возможно, придется несколько адаптировать инструкции, чтобы применить их к своей.
Возможно, провода в вашей люстре имеют цветовую маркировку. Если да, то белый означает нейтральный, черный или красный — горячий, а зеленый — заземленный.

Биография писателя

Крис Дезиэль имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года активно занимается строительством и проектированием домов. Как ландшафтный строитель, он помог основать две садовые компании.

Как заменить и установить светильник

в: Избранное, Как сделать, Навыки

Джереми Андерберг • 18 августа 2017 г. • Последнее обновление: 29 июля 2021 г.

Есть ли в вашем доме светильник, который вы хотите заменить? Нет необходимости вызывать мастера на все руки или платить Home Depot, чтобы он сделал это за вас. Не имея никакого опыта работы с электрикой, я смог быстро научиться выполнять эту быструю и простую задачу по обслуживанию дома, наблюдая за кем-то более способным, чем я, всего один раз. Сегодня я передаю эти знания вам.

Самое замечательное в замене осветительных приборов то, что это довольно универсальный процесс. Световые короба на вашем потолке имеют одинаковый размер, и всегда подключаются/отсоединяются одни и те же три провода. Нет необходимости исследовать вашу конкретную ситуацию, кроме как убедиться, что размер самого светильника подходит для места, которое вы его устанавливаете! В общем, вы можете пойти и купить любой светильник и установить его в своем доме, где уже есть любой светильник. (Исключением являются потолочные вентиляторы; у них есть дополнительный провод. Как правило, вы хотите установить новый потолочный вентилятор там, где он уже был.)

Этот артикул предназначен специально для замены старых светильников на новые. Установить светильник в совершенно новом месте, где раньше не было света, — это попытка, которая обычно подходит только для лицензированных электриков.

Приступим!

1. Отключите питание старого прибора.

Ваша первая задача — отключить источник питания прибора, который вы заменяете. Это означает знать, где находится ваша электрическая панель, и щелкнуть нужный выключатель. Когда вы это сделаете, оставьте включенным свет, который вы меняете, и когда он выключится, вы поймете, что у вас есть правильный выключатель. (Ярлыки на панели тоже должны помочь, но по моему опыту они не всегда полностью точны.)

2. Снимите кожух, чтобы получить доступ к проводке и креплению.

Крепление, которое я заменял, использовало простое навинчивающееся кольцо для удержания навеса (и крепления). Каждое приспособление отличается, но независимо от того, что это такое, это должно быть довольно легко понять.

Навес представляет собой закругленное широкое покрытие, которое прилегает к потолку и скрывает уродливую проводку и оборудование. Обычно есть какой-то винт, удерживающий купол на месте; просто отмените любой механизм и дайте куполу упасть.

3. Отсоедините три провода: черный, белый и медный.

Три комплекта проводов, каждый из которых соединен красным разъемом.

В двух словах, когда вы устанавливаете светильник, вы подключаете три провода от светильника к трем проводам, установленным на потолке, а затем монтируете оборудование светильника. Вот и все.

Красная заглушка соединяет провода с потолка с креплением и завинчивается/отвинчивается так же, как и все остальное — левый свободно, правый туго.

Итак, когда вы снимете навес, вы должны увидеть три набора проводов — черный, белый и зеленый (или медный), — которые нужно отсоединить, чтобы снять старое крепление. Отвинтите разъемы проводов (красные части на изображении выше) и отделите проводку светильника от потолочной проводки.

4. Снимите старый светильник.

То же изображение, что и выше, здесь показано, как снять светильник. После того, как провода отсоединены, открутите здесь, и светильник будет снят с потолка. Опять же, это может варьироваться в зависимости от осветительного прибора, с которым вы работаете.

После того, как вы отсоединили провода, старый светильник обычно можно снять. Не существует универсального способа их крепления к потолку или электрической коробке, но обычно это всего лишь один или два винта. Анкеры не используются, так как вы прикрепляете их к электрической коробке, которая прочно укоренилась в вашем потолке. Помогает иметь другого человека под рукой, особенно если это тяжелый и / или неудобный светильник.

5. Установите новый кронштейн (иногда).

Без светильника примерно так должен выглядеть ваш световой короб.

Все светильники имеют в потолке предварительно смонтированную коробку универсального размера, из которой спускаются три электрических провода. Там будет какая-то опорная плита, служащая монтажным оборудованием для вашего светильника. Это либо один стержень «ремень» с «ниппельным» винтом (я слышу, как вы хихикаете…), либо круглый, более универсальный монтажный кронштейн. Во всех светильниках, которые я заменил, присутствовал стержень, который я заменил новым монтажным кронштейном просто потому, что он идет в комплекте с самим светильником. Дополнительные указания см. в инструкциях к вашему осветительному прибору, но если ваш светильник поставляется с новым кронштейном, вам следует использовать его.

Новая опорная плита. Два винта, крепящие его к потолку, находятся на универсальном расстоянии друг от друга. Вы также можете увидеть зеленый винт заземления (подробнее об этом ниже).

6. Подсоедините новые провода крепления.

Провода, спускающиеся с потолка, будут иметь оголенные концы, в то время как новые провода будут иметь потрепанные серебристые концы. Вы можете видеть это на изображении выше.

Скрутите «потертые» нити на конце нового черного провода с оголенным концом существующего черного провода, скрутите соединитель провода и повторите с белым проводом. Медный (или зеленый) провод нового светильника может немного отличаться; иногда он подключается к зеленому винту заземления, а иногда к специальному медному проводу, идущему от потолка (электрическая коробка). Обратитесь к инструкции к вашему светильнику и к вашей индивидуальной ситуации: если в вашем потолке предварительно установлен медный провод, подключите туда новый провод.
