Стропила для двухскатной крыши. Конструкция стропил для обустройства крыши с двумя скатами

Конструкция стропильной системы двухскатной крыши предполагает наличие таких составных деталей:

• Мауэрлат . Он представляет собой прочный брус из дуба, сосны, лиственницы или другой крепкой породы древесиной, который укладывается по периметру на несущие стены строения. Назначение мауэрлата – равномерно распределять нагрузку. Сечение брусков выбирают, исходя из их строения – цельные или клееные, а также от возраста постройки. Чаще всего используются балки 100×100 или 150×150 мм.
• Стропила . Из таких элементов создается вся конструкция (прочитайте также: » Как устроена конструкция стропильной системы, какую лучше выбрать «). Соединяясь в верхней точке два стропила образуют ферму. Изготавливают их из бревен или прочных брусков.
• Затяжка . Данная деталь служит для сцепления стропил и обеспечения их жесткости.
• Прогоны . В тех местах, где стыкуются стропильные ноги, крепят коньковый прогон, на который впоследствии будет монтироваться конек. А с помощью боковых прогонов каркасу из стропил придают дополнительную крепость. Предполагаемая нагрузка определяет размеры и количество таких элементов.
• Стойка для стропил . Это вертикальная балка, которая частично перенимает на себя вес крыши. Если схема двухскатной крыши простая, то по центру размещают одну такую балку. Для длинного пролета может потребоваться три бруска – один по центру и два по бокам. Если возводится несимметричная кровля, то расположение такой балки определяется длиной стропильных ног. Под стропила для ломаной крыши стойки ставят по бокам, чтобы освободить место для передвижения. По центру и бокам балки размещают, если комнат будет две.
• Подкосы . Это опоры для стойки. Если предполагаются значительные ветры и осадки в зимний период, устанавливают продольные, а также диагональные стойки.
• Лежень . На него опирается стойка для стропил, а также крепятся подкосы.

Как поставить стропила одному. Технология строительства

Иллюстрация	Пошаговая инструкция
	Подготовка материалов . Для сборки стропильной системы будем использовать доску 200×50 мм. Кроме того, понадобятся крепежные метизы и гидроизоляционные материалы. Пиломатериалы перед работой пропитываем антисептиком и высушиваем.
	Монтаж мауэрлатов . В соответствии с ранее предложенными чертежами, мауэрлаты кладём на боковые несущие стены. Перед установкой балок, поверх кирпичной кладки выстилаем битумную подложку. Мауэрлат к стене крепим анкерными болтами с диаметром не менее 12 мм. Шаг установки болтов выбираем не менее 1,5 м.
	Монтаж лежня . Укладка лежня на промежуточную стену выполняется по тому же принципу, что и монтаж мауэрлатов. Разница в том, что лежень укладываем в две доски, так как распределение нагрузок на него будет больше, чем на внешние стены.
	Монтаж конькового прогона . На лежне вплотную к фронтонам крепим крайние вертикальные стойки. Чтобы стойки при монтаже не смещались, временно фиксируем их диагональными подкосами. Поверх стоек с помощью перфорированных металлических уголков крепим горизонтальную балку – коньковый прогон, на котором сойдутся вершины стропильных ног. По примеру крайних стоек в промежуток между прогоном и лежнем устанавливаем промежуточные дополнительные опоры с шагом 80 см.
	Подгонка первого стропила . К прогону и мауэрлату прикладываем установленную на ребро доску. На доске на уровне прогона и на уровне мауэрлата расчерчиваем края выемки с одной горизонтальной и одной вертикальной стороной. В итоге край свеса балки ниже мауэрлата должен составить не менее 60 см. По сделанной разметке вырезаем углы.
	Подгонка стропил . По примеру одной заготовки на другой доске делаются идентичные вырезы. Затем балки устанавливаются на прогон и схватываются струбциной. По уровню размечаем строго вертикальную осевую линию, по которой разрезаем совмещенные доски. В итоге должен получиться конек, как это показано на фото.
	Крепление стропил . Совмещённые на прогоне балки крепим перфорированными металлическими уголками в нижней и в верхней части. Кроме того, коньковый узел дополнительно стягиваем используя перфорированную металлическую пластину. Все крепления выполняются на саморезы. Для большей надежности используем цветные саморезы, так как они оцинкованные. Черные саморезы пригодны только для временного монтажа.
	Установка стропил . Напротив, уже собранной стропильной фермы устанавливаем крайнюю ферму. Между установленными конструкциями натягиваем шнуры, один на уровне конька, другой посредине и еще один ближе к мауэрлату. По шнурам устанавливаем и выравниваем в плоскости промежуточные стропила.
	Установка затяжек . Чтобы укрепить стропильные фермы на уровне лежня, крепим горизонтальные распорки, которые должны по обеим сторонам пройти через край противоположных стропил. Затяжку делаем из поставленной на ребро доски. Доску к стойке крепим на саморезы, а к диагональным балкам саморезами и болтом с гайкой через накидные шайбы. Аналогичные затяжки устанавливаем в нижней части каждой фермы. Боковые торцы затяжек обрезаем вровень с поверхностью стропил. Впоследствии установленные затяжки будут использоваться как балки перекрытия.
	Подрезка свесов . Размечаем каждый свес так, чтобы была выемка под крепление карнизной доски и вертикальный срез для установки ветровой доски. Можно делать замеры на каждой доске по отдельности, а можно сделать один шаблон и обойти с ним все свесы и ровно перенести разметку .По сделанной разметке все свесы обрезаем торцовочной пилой.

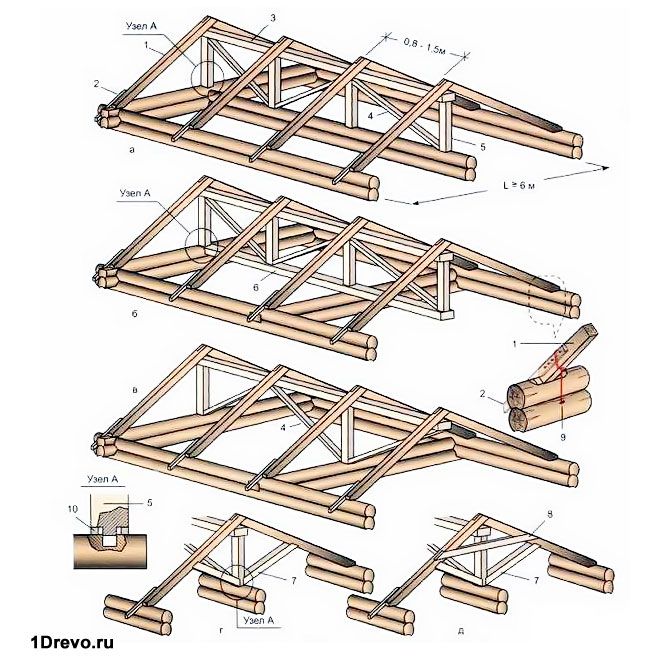

Стропила виды. Конструкция стропильной системы двускатной крыши

Двускатная крыша пользуется большой популярностью, так как ее возведение считается относительно простым и быстрым этапом в строительстве дома. Разные виды двускатной кровли позволяют выбрать подходящий вариант для конкретной постройки. Поставить такую кровельную конструкцию не составит большого труда, если имеется даже небольшой опыт в строительстве, но в одиночку, конечно, не справиться. Все работы выполняются поэтапно, с учетом особенностей такой крыши.

Особенности

При возведении двускатной крыши устанавливается стропильная система и основные детали кровельной конструкции. Сюда относится каркас (в виде стропил с подкосами), мауэрлат. Делают их из качественной древесины – это брусья 150х150 мм и доски сечением 50х150 мм. Традиционными считаются двускатные крыши симметричного типа, имеющие прямые скаты (щипцовая кровля). Угол наклона скатов такой кровли доходит до 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопадах и ветре).

Другие виды двускатной кровли, например, с ломаными скатами, позволяют оборудовать мансарду под крышей. В этом случае скаты сверху кровли представляют собой более пологие откосы, а снизу – с резким уклоном. Ломаная двускатная крыша должна возводиться на более сложную и прочную конструкцию. При строительстве несимметричной кровли конек крыши выполняется со смещением от центра. Делается это с учетом конструктивных особенностей здания.

Виды

Каркасная конструкция двускатной крыши может быть:

• наслонной;
• висячей.

Характерно, что в большинстве строений используется стропильная система наслонного типа, внутри которой есть несущие стены. Каркас, таким образом, служит промежуточной опорой. При ширине крыши не больше 10 м обычно используется одна опора. Крыша шириной больше 10 м имеет несколько пропорционально расположенных опор. Каркас в виде стропильной системы висячего типа возможен в том случае, когда строение может обойтись одной опорой, не имея внутренних несущих стен. Такая кровля выстраивается из двух поясов – верхнего (два стропила), нижнего (жестко соединенные затяжки). Опираются стропила на мауэрлат, а концы стропил выходят на наружные стены.

Двускатная ломаная кровля может иметь усиление в виде опорных рам, которые не дают провисать наклонной крыше. Так можно получить более прочную конструкцию. Висячая ломаная крыша имеет дополнительные опорные рамы, к которым устанавливаются стены мансарды. Опорная рама, которая расположена под несущей стеной внутри, берет на себя часть нагрузки, что позволяет немного облегчить конструкцию кровли.

Стропильная система двускатной крыши чертеж. Как сделать двухскатную крышу дома – пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро- и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

Источник: https://milyj-dom. ru-land.com/novosti/kryshi-shemy-iz-kakih-elementov-sostoit-konstrukciya-kryshi-derevyannogo-doma

Устройство двускатной крыши с висячими стропилами. Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

Видео установка стропил двускатной крыши, своими руками. Серия №16

Категории: Стропила для двухскатной крыши, Стропила для обустройства, Стропильная система, Двускатная крыша, Пошаговая инструкция, Крыши с висячими стропилами, Висячий тип

Понравилось? Поделитесь с друзьями!

⇦ Построить дом из несъемной опалубки. Монтаж различных видов опалубок для стен дома

⇨ Наплавляемая кровля. Что собой представляет наплавляемая кровля

стропильная система своими руками, устройство, конструкция, фото и видео

Среди многообразия видов крыш двускатная по праву считается наиболее популярной у строителей частных домов и коттеджей. Довольно несложная и устойчивая конструкция, приспособленная к разнообразным условиям климата — вот ее главные преимущества перед другими видами. Но, несмотря на простоту конструкции, подходить к процессу ее установки необходимо предельно серьезно, ведь монтаж крыши дома — самый важный и заключительный этап его строительства. Мы расскажем, как установить стропильную систему своими руками, а также ознакомим вас с особенностями конструкции и ее устройством. Вы сможете воспользоваться подборкой подробных фото и видеоматериалом.

Содержание

• Виды двускатных крыш
• Конструкция стропильной системы
• Разновидности стропильных систем
• Предварительные расчеты
• Монтаж стропильной конструкции
• Установка стропильной системы двухскатной крыши: видео
• Двухскатная крыша дома: фото

Виды двускатных крыш

Двускатная или щипцовая крыша — это две прямоугольные плоскости (скаты), наклоненные под углом к наружным сторонам стен дома. Именно благодаря этому углу обеспечивается бесперебойный сток талой воды и осадков.

Но на этом его функции не заканчиваются. Величина угла наклона чаще всего зависит не от архитектурной задумки, а обусловлена определенными климатическими условиями, характерными для региона, где возводится жилой дом. Чем круче угол наклона, тем более влажный и холодный климат. Максимально допустимый предел величины угла наклона от 5 до 90 градусов.

Традиционно двускатные крыши подразделяются на несколько основных типов:

• Простая симметричная. Самый популярный вариант ввиду надежности и несложности конструкции. Именно симметрия позволяет распределять нагрузку абсолютно равномерно между несущими стенами и мауэрлатом. Материал можно выбирать на свое усмотрение, независимо от того, какой утеплитель будет использоваться при постройке крыши. Сечение бруса обеспечивает запас несущей способности. При монтировании подобного вида крыши распорки и подпорки можно устанавливать в любом месте. Кроме того, очень мала вероятность того, что стропила прогнутся. Но такая конструкция тоже вовсе не так идеальна, как могло показаться. Самый большой ее недостаток — невозможность обустройства полноценной мансарды, поскольку острые углы создадут глухие нефункциональные зоны.

Виды двухскатной крыши

• Простая асимметричная. К таким крышам можно отнести те, которые имеют угол наклона более 45 градусов. Это сделает доступным для функционального использования большую часть пространства. Но в то же время потребуются более сложные расчеты, поскольку нагрузка в данном случае распределяется неравномерно.
• Ломаная. Лучшего варианта не придумаешь для тех, кому важно иметь полноценное рабочее пространство под крышей. Но и здесь существуют свои сложности и относится это в большей степени в техническим расчетам и чертежам конструкции.

Конструкция стропильной системы

Конструкция классической стропильной системы представлена несколькими элементами. Рассмотрим их более детально.

• Мауэрлат — брус-опора, передает нагрузку от крыши стенам. Ставится на несмежные стены.
• Стропильные ноги образовывают форму крыши, чаще треугольную. Их устанавливают попарно по обеим сторонам крыши и соединяют в районе конька. Таким образом формируется стропильная система.
• Стойки. Это опоры, поддерживающие стропильную конструкцию. Устанавливаются в районе конька перпендикулярно земле.

Устройство крыши

• Прогоны. Это элементы поддержки, изготовленные из бруса. Устанавливаются горизонтально земле с опорой на стойки.
• Затяжка — брус, укладываемый аналогично прогонам, но в отличие от них — под прямым углом к мауэрлату. Его основная функция — не дать стропильным ногам разойтись в стороны, крепко держать их на месте. Сечение бруса, как и у мауэрлата.
• Лежень — горизонтальная опора, располагаемая на внутренней стороне несущей стены. Он — основа для опорных стоек.
• Подкосы — наклонные опоры, соединяют конструктивные элементы в одно целое и делают ее такой как надо: жесткой конструкцией, выдерживающей немалые нагрузки. Устанавливаются на затяжку либо лежень.

Отсутствие каких-либо элементов из числа указанных в конструкции стропильной системы зависит от типа крыши и ее геометрии.

Разновидности стропильных систем

Для двускатных крыш предусмотрены два основных типа стропильных систем в зависимости от типа укладки: наклонные и висячие.

Наклонные стропила подойдут для крыш практически любого размера. В их конструкции предусмотрена стойка и лежень. Последний, соответственно, принимает значительную часть нагрузки. А стропильные ноги надежно поддерживаются стойкой. Данная конструкция очень легко монтируется, но при этом имеет одно слабое место — элемент, который ее же и поддерживает (стойка).

Виды висячих стропил

Висячие стропила. Актуально применять для крыш размером до 6 метров. Подобного типа конструкция воплотима в жизнь благодаря креплению ноги. Особенность конструкции состоит в воздействии распирающего усилия на стропильные ноги. Установленная между ними затяжка позволяет существенно снизит это усилие. В строительстве используют затяжки, изготовленные из дерева и металла. Очень часто на затяжки возлагают функцию несущих балок — для этого из устанавливают внизу.

Совет. Чем выше вы поднимаете растяжку, тем более прочной она должна быть. Если проигнорировать этот элемент и не закрепить его в стропильной системе, несущие стены могут просто не выдержать ее нагрузки.

Предварительные расчеты

Чтобы возводимая крыша получилась крепкой и надежной, необходимо тщательно рассчитать все нагрузки и выбрать оптимальный угол наклона.

Совет. Если будет строиться достаточно сложная стропильная система, то все расчеты лучше доверить специалисту. Лишний риск здесь совершенно не уместен.

Если же конструкция не так сложна и имеет небольшие размеры, то расчет нагрузок можно произвести собственными силами, не прибегая к помощи профессионала. Первым делом, необходимо определить оптимальный угол наклона скатов. Очень острый (5-15 градусов) подойдет для малого числа кровельных материалов.

Поэтому очень важно сначала выбрать материл для покрытия крыши, а уже после рассчитывать стропильную систему. Так, для мягкой кровли предельно допустимый угол наклона — 20 градусов, для металлочерепицы, ондулина, шифера и т.д. — 45 градусов. Если увеличить угол наклона до 45 градусов и выше, то растет не только нагрузка, но и расходы на материалы, соответственно.

Также очень важно правильно рассчитать нагрузку ветра и снега. Предел снеговой — 320 кг/м2. При расчетах нам понадобится коэффициент перехода снега на крышу (постоянная величина). Для кровли с углом наклона до 25 градусов он составляет ровно 1, при значении угла наклона от 25 до 60 градусов коэффициент составляет 0,7. Если угол наклона превышает 60 градусов, то снеговая нагрузка уже не влияет на расчеты.

Монтаж стропильной конструкции

После того как были произведены все расчеты и заготовлены материалы, можно приступать к установке конструкции. Рассмотрим этот процесс поэтапно:

Монтаж двухскатной крыши

1. Крепим мауэрлат к стене. Устанавливаем его на всю длину продольных, на которые будут установлены стропила. Фиксируем брус анкерами или арматурой, которую бетонируем в стене. Под мауэрлат обязательно необходимо подложить пару слоев гидроизоляции.
2. На внутреннюю сторону несущей стены крепим лежень из бруса сечением, аналогичным мауэрлату.
3. Сверху на установленные элементы крепим балки перекрытия размером 5х15 см и шагом, идентичным шагу стропил. На балки кладем черновой пол для ходьбы по нему.
4. Сверху на лежень ставим опоры с шагом в полтора метра и фиксируем гвоздями и уголками из металла. Затем выравниваем опоры, закрепляем на время при помощи укосин.
5. На стойки крепим конек сечением 10х15 см и фиксируем также, как и опоры.
6. Теперь можно переходить к заготовке стропил. Предварительно мастерим шаблон: делаем в предварительно отмеченных местах досок запилы глубиной не более 1/3 их ширины. Готовый шаблон прикладываем к скатам и если все четко подошло, выпиливаем стропила полностью.
7. Крепим стропила над коньком гвоздями. И обязательно к брусу — по 2 гвоздя на каждое.
8. И последний шаг — обрешетка. Процесс несложный, но необходимый, ведь обрешетка позволяет комфортно перемещаться по крыше во время строительных работ и упрощает крепление кровли.

Как вы могли убедиться, монтаж стропильной конструкции — довольно хлопотный процесс, несмотря на кажущуюся простоту. Придерживайтесь данных в статье советов и инструкций, и вы гарантированно сможете осуществить все монтажные работы четко, быстро и качественно. Желаем удачи!

Установка стропильной системы двухскатной крыши: видео

Двухскатная крыша дома: фото



Руководство по каркасу крыш — Домашнее строительство

Список

Независимо от того, строите ли вы простую двускатную крышу или устанавливаете сложный набор инженерных ферм, этот сборник статей и видеороликов поможет вам выполнить работу.

Каркас крыши может быть одной из самых сложных и запутанных частей строительства дома, но тщательное планирование и основные столярные приемы — это все, что требуется для создания каркаса даже самых сложных крыш. Чтобы помочь вам в этом процессе, мы собрали некоторые из наших любимых статей и видео из

Fine Homebuilding архивы, которые помогут вам завершить учебник, код-жалоба на крышу каждый раз.

• Как 1

  Идеальные стропила крыши

  Сосредоточьте свои усилия на шаблоне стропил, и остальная часть крыши легко встанет на место.

• Как 2

  Выкладка общего стропила

  Для простых двускатных или односкатных крыш вам необходимо изучить этот основной строительный блок каркаса крыши.

• Как 3

  Обрамление долины крыши

  Посчитайте на калькуляторе, чтобы вы могли сосредоточиться на том, что важно: на правильной установке стропил.

• Дизайн 4

  Создание сложных стропильных крыш

  При строительстве домов с фермами, предназначенными для вальм и ендов, тщательное планирование и организация рабочего места являются ключом к эффективной установке.

• Дизайн 5

  Конструкция крыши

  Как справиться с обрамлением крыши, которая может быть «более сложной, чем должна быть».

• Как 6

  Каркас вальмовой крыши стал проще

  Измерьте от нижнего края стропила для точного расположения.

• Как 7

  Каркас крыши из инженерных пиломатериалов

  Советы от специалиста по изготовлению каркасных конструкций упрощают процесс обучения работе с пиломатериалами.

• 8

  Стропила, которые вам нужны: использование SketchUp для рисования каркаса крыши

  Вы можете использовать SketchUp, чтобы начертить каркас крыши и отработать свой подход, прежде чем приступить к работе.

• Как 9

  Подход без математики к тарелкам долины

  Независимо от того, встраиваете ли вы новые слуховые окна на фронтоне или добавляете сверчок дымохода во время каркаса крыши, с помощью этих пошаговых инструкций дать домкратам долины место для приземления — простая задача.

• Как 10

  Обрамление драматического слухового окна

  Если слуховые окна собачьей будки или слуховые окна сарая недостаточно нарядны, слуховые окна А-образного сечения могут добавить захватывающую дизайнерскую ноту, и их легче герметизировать от элементов.

• Как 11

  Каркас ендовы для крыш с неравным уклоном

  Эмпирический метод, который работает.

• Как 12

  Как это работает: стяжки воротника и стропил

  Вопреки распространенному мнению, хомуты не предназначены для поддержки стропил или предотвращения расползания стен под тяжестью крыши.

• Как 13

  Создание крыши с Ларри Хауном

  Профессиональный каркасник Ларри Хаун показывает, как резать и устанавливать потолочные балки, стропила и обшивку крыши в третьем эпизоде ​​этой серии видеороликов по каркасу.

• Как 14

  Рулонные фермы крыши

  Заводские фермы экономят время и дают вам крышу, спроектированную для прочности и устойчивости.

• Как 15

  Упрощенное обрамление долины

  Постройте одну крышу поверх другой и пропустите стропила долины.

• Как 16

  Сказка о двух участках: изучение каркаса крыши с уклоном

  Посмотрите, какие решения необходимо принять по поводу углов стропил и глубины софита, если вы строите пересекающиеся крыши на домах с крыльями разной ширины.

• Как 17

  Как это работает: стропильные фермы

  Крыши большинства новых домов в Соединенных Штатах построены из ферм.

• Как 18

  Обрамление потолка собора

  Чтобы избежать провисания конька или изогнутых стен, начните с понимания того, как работает типичный каркас крыши

• Как 19

  Элегантные карнизы для стропильной крыши

  Кедровые стропильные хвосты и отделка добавляют красивый штрих этой линии крыши.
• Как 20

  Потолочные балки для вальмовой крыши

  Три простых метода решения проблем.

• Как 21

  Обрамление восьмиугольной башенной крыши

  Эта форма крыши может показаться сложной, но в основном это тот же процесс, что и создание обычной крыши с эркером под углом 45 градусов.

• Как 22

  Высококачественная кровля, от каркасной до черепицы

  Хитрые переходы каркаса, двутавровые балки для стропил и гонты сверху вниз предлагают взглянуть на некоторые нетрадиционные, но эффективные методы.

• Как 23

  Новый взгляд на каркас крыши

  Графический способ выкладки стропил без использования таблиц.
• Как 24

  СЕРИЯ ВИДЕО: Как построить эркерную крышу

  В этой серии видеороликов строитель-ветеран Рик Арнольд показывает нам свой упрощенный метод проектирования и возведения эркерной крыши.

• Как 25

  10 правил Ларри Хона для кадрирования

  Специалист по кадрированию Ларри Хаун подробно описывает рекомендации по эффективной и точной работе.

• Как 26

  Удаление обшивки крыши с помощью модифицированного монтажного гвоздезабивателя

  Забивать гвозди быстрее и чище, чем выдергивать их кошачьей лапой.

• Как 27

  Чем обшить крышу

  Начало с прямых и квадратных стропил является ключом к тому, чтобы эта работа прошла гладко.

• Как 28

  Обрамление вальмовой крыши

  После того, как вы построили двускатную крышу, шаблоны стропил и стропильные таблицы — это все, что вам нужно, чтобы сделать вальму.

×

Получите советы, предложения и рекомендации специалистов по строительству дома по электронной почте

Как построить двускатную крышу без потолочных балок | На главную Руководства

Джозеф Уэст

Стандартная треугольная крыша, известная как двускатная, строится с использованием стропил, которые представляют собой диагональные элементы, поддерживающие кровельные материалы. Но двускатная крыша также требует некоторой формы горизонтальной распорки, потому что вес крыши приводит к тому, что стропила расходятся по карнизам. Во многих конструкциях эта горизонтальная связь обеспечивается потолочными балками, прикрепленными к нижней части стропил. Если ваш проект не включает потолочные балки, как в случае со сводчатыми потолками, вам понадобится альтернативный подход.

Несущий конек

1. Несущий конек является стандартной альтернативой потолочным балкам. В этой конструкции вершины стропил крепятся к несущему коньковому брусу, идущему по длине крыши. Не путайте эту структурную коньковую балку с обычной коньковой доской, которая представляет собой небольшой кусок пиломатериала, который просто облегчает строительство крыши. Для структурного конька требуется большая балка, которая переносит вес крыши на прочные стойки, которые обычно находятся в торцевых стенах конструкции.

Расчет конька конструкции

1. Проектирование конька конструкции сложнее, чем проектирование крыши с потолочными балками; Вам следует проконсультироваться с инженером-строителем. Тем не менее, вы можете выполнить некоторые базовые расчеты, чтобы получить общее представление о требованиях к коньку. Конек должен выдерживать примерно одну треть веса крыши (остальные две трети поддерживаются боковыми стенками). Найдите площадь вашей крыши в квадратных футах и ​​умножьте ее на максимальную ожидаемую нагрузку на крышу (обычное значение — 40 фунтов на квадратный фут). Разделите это число на 3, чтобы найти максимальную нагрузку на коньковую балку.

Центральная стена

1. Несущая центральная стена, которая доходит до внутреннего конька крыши, может заменить структурную коньковую балку. В этой конструкции стропила крепятся к ненесущей коньковой доске, которая опирается непосредственно на внутреннюю стену. Эта внутренняя стена поддерживает вес крыши и не позволяет коньку провисать; если конек не может провисать, крыша не может расползаться по карнизу. Этот подход позволяет избежать затрат и сложности, связанных с проектированием и строительством крыши с несущей коньковой балкой, но есть один существенный недостаток: эта центральная стена должна быть расположена над какой-либо формой фундаментной перегородки, которая будет передавать нагрузку крыши на землю. .

Торцевые стены

1. В небольших конструкциях с умеренными нагрузками на крышу иногда можно обойтись без боковых связей, если боковые стены надежно прикреплены к торцевым стенам.
