Как сделать винтовую лестницу своими руками
Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.
Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.
Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.
Выбираем лестничную конструкцию
Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.
Существует подразделение лестничных конструкций по следующим параметрам:
- материалу, используемому для строительства системы;
- эстетическим характеристикам;
- форме;
- месту установки;
- конструкции перил;
- размерам;
- стилевому оформлению.
По своему непосредственному предназначению существуют лестничные системы:
- входные;
- межэтажные;
- подсобные;
- подвальные;
- мансардные.
Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:
- поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
- модульные либо сборные конструкции;
- системы на кронштейнах, больцах, косоурах;
- трансформеры и переносные конструкции;
- прикрученные к стене лестничные марши либо отдельно расположенные;
- со ступенями открытого или закрытого типа;
- с перилами либо без таковых.
Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.
СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.
Деревянные маршевые конструкции
Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.
Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.
СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.
Алгоритм действий
Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени.
Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.
Видео:
Расчеты
Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.
Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
R –внешний радиус консоли (окружности).
R1-внутренний радиус проема (диаметр толщина опорной трубы).
γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
L –длина окружности.
Формула для расчета окружности:
L=2πR*n или L=2πR* (γ/360).
На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.
В итоге формула принимает следующий вид:
l=2π*2R/3*n=4πR/3*n
Рассчитываем ступени
Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:
- h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
- W1- ширина проступи;
- W2-ширина заготовки;
- α-угол ступеньки.
Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.
Рассчитываем угол ступеньки по формуле:
α= γ: число ступеней.
Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:
W1=R*sinα
Ширину проступи рассчитываем по формуле:
w= r* sinα= (2R*sinα)/3
Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.
СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

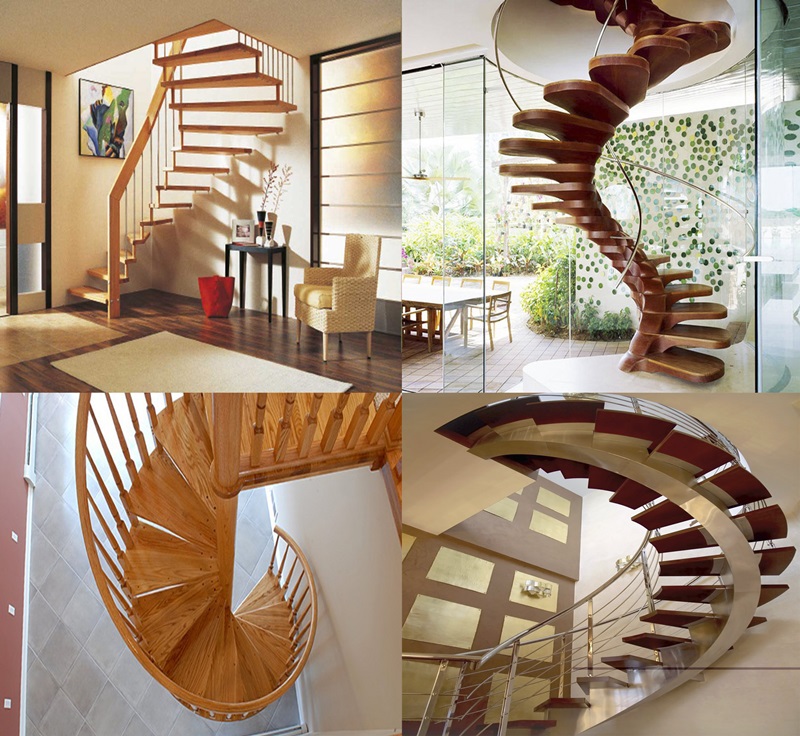

Разновидности винтовых конструкций
При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.
О минусах винтовых систем.
- По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
- Неудобство подъема мебели.
- Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.
Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.
Деревянные поворотные конструкции
Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:
- криволинейные;
- полуоборотные;
- четверть оборотные;
- изогнутые.
Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.
Установка винтовой лестничной системы
Существует определенная последовательность сборки лестничной спиралевидной конструкции:
- сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
- выбирается место размещения основного стержня, крепится нижний опорный фланец;
- первая ступень крепится к полу, она входит во фланец;
- строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
- на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
- комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
- вверху закрепляют опорный стержень;
- подбирают и устанавливают поручни и защитные ограждения.
Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.
Нюансы монтажа
Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.
- Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
- Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
- Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
- Крепление на основном стержне ступеней выполняется с узкой стороны.
Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:
Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах.
- Опалубка для лестницы из бетона
- Крыльцо для частного дома
- Монтаж чердачных лестниц с видео
- Лестницы для дачи и частного дома с фото
Винтовая лестница на второй этаж своими руками
Внутренняя отделка 6 комментариев
- Основные способы крепления
- Материалы и инструмент
- Инструкция по сборке лестницы
- Видео — инструкция
Лестница в двухэтажном доме не только неотъемлемый элемент интерьера, но и функциональная необходимость. По форме лестницы бывают: винтовые, прямые, поворотные и складные. Каждая из этих конструкций имеет, как свои плюсы, так и минусы, но мы остановимся на установке винтовой лестницы, потому как ее монтаж не составит труда, да и по эксплуатационным качествам это не самый плохой выбор.
Основные способы крепления винтовой лестницы
Винтовые лестницы неплохо смотрятся в небольших домах, интерьер которых выполнен в стиле ампир, рококо, модерн. Они занимают мало места и при строительстве обходятся дешевле, чем маршевые. Но у них есть один минус — они не отличаются безопасностью и в семьях, где есть маленькие дети и пожилые люди вряд ли придутся к месту. Хотя, для детей можно предусмотреть ограничители.
Есть два варианта установки винтовой лестницы.
- Ступени в такой конструкции крепятся на несущей опоре и винтовых поручнях. Это достаточно дешевая и надежная конструкция.
- Ступени и под ступени крепятся без использования опоры на гнуто — клееные поручни. Подобная конструкция сложна в монтаже и обычный обыватель вряд ли справится с такой работой, поэтому рассматривать установку лестницы этого типа мы не будем.
Итак, с выбором конструкции мы определились пора приступать непосредственно к самим работам.
Материалы и инструмент
Для работы нужно подготовить следующий инструмент:
- Верстак;
- Шуруповерт и циркулярку;
- Транспортир и угольник;
- Линейку, рулетку и уровень.
Из материалов нам понадобится:
- Составной опорный столб;
- Втулки- проставки или гильзы;
- Доска из древесины твердых пород;
- Поручни с балясинами;
- Больцы.
Инструкция по монтажу винтовой лестницы
Самая простая в сборке конструкция винтовой лестницы — ступени надеты на несущую опору и закреплены на винтовые поручни с балясинами, именно такую лестницу мы и будем устанавливать.
Шаг 1: Чертеж.
Для начала делаем максимально точные замеры и тщательно производим все расчеты. Определяемся, какой ширины проем мы хотим или можем себе позволить.
СОВЕТ: Ширина проема должна быть не менее 1,5 метра, оптимально 1,8 – 2метра. От ширины проема зависит и крутизна лестницы.
Самый удобный угол подьема от 23 до 37 градусов.
Затем рассчитываем ширину ступеней, так как у винтовой лестницы они конусообразные, рекомендуем выбрать трапецию 150 -200 -350мм.
Теперь рассчитываем количество ступеней, необходимых для полного витка лестницы. Учитываем высоту потолка, соответственно длину опорной стойки, расстояние между ступенями, обычно делают в 0,2 м., ширину отдельной ступени (50 — 60 мм.). Например: высота потолка 2.5м. делим на (0.2м. + 0,05 м.), получаем 10 ступеней.
СОВЕТ: Оптимальное расстояние между уровнем потолка и первой ступенью должно составлять более 2 метров.
Шаг 2: Готовим опору.
В качестве опоры лучше всего использовать составной опорный столб. Далее из стального листа изготавливаем подпятье, которое привариваем к трубе. Основание укрепляем анкерными болтами и необходимым крепежом.
ВАЖНО: При установке на деревянный пол старайтесь, чтобы опорная точка попала на лагу, под опорой не должно быть пустот!
Если винтовая лестница предполагалась уже в процессе строительства дома, можно залить опору бетоном, предварительно правильно выставить и закрепить растяжками.
Шаг 3: Подготавливаем ступени.
В узкой части ступени, высверливаем отверстие, равное диаметру опоры. В широкой части высверливаем два отверстия для крепления винтовых поручней. Готовим втулки, высота которых равна расстоянию между ступенями. Между ступенями и втулками устанавливаем шайбы.
ВАЖНО: При расчете нужно учитывать высоту втулок и толщину шайб.
Шаг 3: Сборка.
После выполнения всех подготовительных этапов и установки опоры мы начинаем сборку лестницы, последовательность работ будет следующей: 1. Устанавливаем втулки, 2. Производим монтаж ступенек. Когда выставлены все ступени, важно прочно закрепить опору строго вертикально. Ступени размещаем внахлест, желательно, чтобы они перекрывались между собой, хотя бы, на 30 мм. Когда ступени окончательно установлены, они закрепляются больцами.
Шаг 4: Приступаем к установке ограждений, они могут быть металлические кованные или деревянные.
Для деревянных ступеней и ограждений используем древесину твердых пород: ясень, дуб, бук.
СОВЕТ: Выбирая материал можно немного сэкономить и использовать более дешевый, но не менее качественный материал лиственницу, грушу и вишню.
Мы, предварительно, на широкой стороне ступеней сделали отверстия под балясину к ней и крепим перила. Также можно закрепить ступени между собой кронштейнами.
Видео по теме:
Создание винтовой лестницы — GreenBuildingAdvisor
Я думаю, что мое увлечение винтовыми лестницами связано с моей любовью к эффективности.
При стандартной лестнице на обоих этажах остается много свободного места. Например, со стенами высотой 8 футов самая крутая прямая лестница, разрешенная строительными нормами в моем районе, будет иметь длину чуть более 12 футов на втором этаже и более 14 футов на первом этаже.
При ширине 3 фута это общая площадь около 80 квадратных футов, включая площадки.
Большинство архитекторов используют часть пространства под лестницей для хранения вещей, но это все равно не очень полезно. С другой стороны, винтовая лестница требует минимальной площади 58 квадратных футов, включая площадки. Когда дело доходит до устойчивой экономии, меньшая площадь означает тратить меньше денег на больший дом и использовать меньше ресурсов для строительства. Кроме того, винтовая лестница прекрасна, и я знал, что она станет фокусом дома.
Наборы для сборки винтовой лестницы можно купить в Интернете, но они очень дорогие, поэтому я решил собрать свою сам. Я купил чертежи у Джима Селфа. Я нашел его веб-сайт, когда проектировал дом, и был впечатлен количеством людей, которые использовали его планы и присылали фотографии своих готовых лестниц. Они выглядели очень хорошо, и многие из его клиентов говорили, что планам было легко следовать. Хотя я не совсем согласен с тем, что им было «легко» следовать, они определенно не были слишком сложными, и конечным результатом стала лестница, которой я могу гордиться.
Большинство трудностей, с которыми я столкнулся при строительстве, были связаны с отсутствием качественных инструментов. Эти лестницы лучше всего строить в столярной мастерской, где есть столярный станок, строгальный станок, сверлильный станок и много места для работы. У меня их не было, и я обходился настольной пилой и ручными инструментами.
Если бы у меня было больше места для хранения больших инструментов, я бы купил несколько, и это значительно облегчило бы работу, но мне нужно закончить строительство дома, прежде чем я начну строить столярную мастерскую! Я упоминал об этом раньше, но повторю еще раз, и имейте в виду, что это исходит от человека, который не любит тратить деньги. Если есть инструмент, который может облегчить вам работу, мой совет — купить его. Деньги, которые вы потратите, окупятся.
Дизайн превыше всего Первым этапом строительства винтовой лестницы является ее проектирование. Вам нужно решить, насколько толстыми и широкими должны быть ваши ступени и насколько крутой должна быть ваша спираль.
Международный жилищный кодекс (IRC) ограничивает расстояние от низа одной ступени до низа следующей (подъем) до 9 1/2 дюймов. Ширина протектора ограничена 7 1/5 дюймами (минимум) и измеряется на расстоянии 12 дюймов от центральной стойки.
После того, как вы определитесь с размером ступеней, вы измерите расстояние между первым и вторым этажами и разделите его на желаемую высоту, чтобы узнать, сколько ступеней вам нужно. Эти цифры можно немного изменить, чтобы определить размер ваших протекторов и прокладок. Мой дизайн предусматривал 14 ступеней толщиной 2 13/16 дюймов каждая. с 5-дюймовыми проставками между ними. Это позволило подобрать идеальное расстояние при приземлении.
На этом чертеже показаны минимальные размеры протектора. Для тех, кто планирует построить свой собственный дом, я не могу достаточно часто говорить вам, насколько важно правильное планирование. Даже со всем планированием, которое я сделал, я все еще сделал массу ошибок, и именно из-за этих ошибок потребовалось более двух лет, чтобы добраться до этой точки в сборке.
Чем больше вы планируете, тем меньше ошибок вы совершите и тем быстрее завершите свою сборку.
Хотя по планам требовалась древесина лиственных пород, я решил сократить расходы и изготовить ступени из ели 2×6. Я связался с кем-то, кто использовал те же планы, которые также использовали мягкую древесину, и он был очень доволен тем, что получилось, а поскольку хвойную древесину можно купить более толстых размеров, чем твердую, мне было бы легче построить более толстые ступени, чем мои. жена подумала, что будет очень красиво смотреться.
Первым шагом к созданию ступеней было склеивание 2×6 вместе, чтобы получились 44-дюймовые квадраты, каждый толщиной 3 дюйма. Без фуганка я пытался обойтись своей настольной пилой, но проблема в том, что вы используете противоположную сторону в качестве направляющей, когда пропускаете доску через пилу, поэтому она не будет работать, если одна сторона уже не будет идеально плоской. . Мое решение состояло в том, чтобы прикрепить каждый 2 × 6 к 8-футовому уровню, а затем пропустить его через настольную пилу, используя уровень в качестве направляющей и сбривая ровно столько, чтобы получился прямой край.
Это было не идеальное решение, но я использовал те инструменты, которые у меня были.
Я склеил 2×6 в двухслойный квадратный кусок размером 44 дюйма и толщиной 3 дюйма. Я повторил описанный выше процесс еще шесть раз, а затем отнес все детали в ближайший столярный цех для строгания. Для этой задачи вам понадобится действительно большой строгальный станок. Мне удалось вырезать по две конических ступени из каждого блока, чтобы в итоге получилось 14 ступенек.
Я также купил длинный отрезок 3-дюймовой трубы, пятнадцать 3 1/3-дюймовых прокладок между гусеницами, а также 3-дюймовый ниппель и муфту.
Сборка начинается с центральной стойкиМне посчастливилось иметь друга, имеющего некоторый опыт сварки, поэтому, взяв напрокат сварочный аппарат, он помог мне отточить свои навыки, потренировавшись на металлоломе. Потом я пошел работать над реальным делом.
После сборки основной трубы пришло время установить ее и по частям надеть ступени и распорки на центральную стойку.
После того, как все гусеницы и проставки были прикреплены, я немного развернул их веером, чтобы получить представление о том, как будет выглядеть готовый продукт, как показано на фотографии ниже.
Когда ступени установлены, пришло время прикрепить балясины и перила. Балясины сделаны из 2 × 2 с прорезями на одном конце, поэтому каждую балясину можно привинтить к краю проступи. Прикрутив балясины на место, я использовал обрезки дерева и малярную ленту, чтобы соединить их все вместе, чтобы они были красивыми и прямыми, как показано на фотографии ниже.
Куски лома, приклеенные скотчем, удерживают балясины вертикально. Затем я вырезал центр куска картона для плакатов и положил его поверх балясин, растянув его в виде небольшой спирали. Я прикрепил доску для плакатов к вершинам пяти балясин, а затем отметил внешнюю сторону балясин на нижней части доски для плакатов. Я снял плакат и положил его на пол, чтобы увидеть все отметки.
Используя некоторую геометрию и немного проб и ошибок, я определил центр и радиус сделанных мною отметок. Я вычел половину ширины балясины из радиуса, который я вычислил, чтобы получить центр поручня. Я добавил половину ширины поручня, чтобы получить радиус внешней формы, и вычел ее, чтобы получить радиус внутренней формы. Как только я почувствовал, что у меня есть хорошая оценка радиуса ограждения, я приступил к созданию формы для него.
Перила состоят из семи тонких слоев, которые я положил на ребро и склеил. Я использовал клей с более медленным схватыванием, чтобы у меня было время вставить слои в формы, прежде чем они слишком сильно схватятся. Вы хотите, чтобы они могли немного скользить друг мимо друга, когда они изгибаются в круглую форму.
Я построил формы из обрезков фанеры, вырезанных по кривой внутри, а затем из небольших квадратных блоков для внешней стороны форм, как показано на фотографии ниже.
Форма для перил изготовлена из обрезков фанеры, вырезанных по кривой, и небольших квадратных блоков снаружи формы.
Квадратные блоки оставляют немного места для перемещения ламелей на место, прежде чем они будут закреплены с помощью маленьких прокладок. Важно соблюдать осторожность при расчете внутреннего и внешнего радиусов форм. Я оценил радиус, используя вершины балясин, и я хочу, чтобы эти балясины располагались по центру нижней части перил, поэтому мне пришлось немного посчитать, чтобы получить правильный радиус для внутренних и внешних форм.
Следующая часть была невероятно сложной, и если бы мне пришлось делать это снова, я бы использовал, может быть, 10 более тонких планок вместо семи более толстых, которые я использовал. Несколько планок в итоге сломались, когда я сгибала их на место. К счастью, я смог просто поместить их посередине, и как только все было плотно зажато, ошибка была едва заметна.
Получение всех слоев поручня в форме было непростым делом. Когда клей высохнет, пришло время испытать невероятную силу наждачной бумаги. Вы бы никогда не подумали, что эта уродливая мешанина из палочек и клея когда-нибудь превратится в такие красивые перила, но с некоторой настойчивостью и орбитальной шлифовальной машиной это каким-то образом произошло.
Клянусь, я не подшучиваю над тобой! Единственное, что я сделал, чтобы получить снимки до и после, которые вы видите ниже, это отшлифовал.
Несмотря на то, что поручень был приклеен к плоской поверхности, он имел достаточную гибкость после высыхания клея, чтобы его можно было уговорить принять форму спирали, необходимую для выравнивания с вершинами балясин.
Последним шагом было просверлить отверстия в перилах для винтов, а затем прикрутить их к балясинам. Я использовал тот же метод, что и с балясинами, чтобы раззенковать винты и закрыть их деревянными дюбелями. Цвет, к сожалению, не совсем совпал с тем, что я хотела. Последним шагом было прикрепление двух промежуточных балясин между каждой из основных балясин. Согласно строительным нормам, сфера диаметром 4 дюйма не должна проходить через пространство между балясинами.
Верх винтовой лестницы отделан деревянным цоколем, по всему периметру лестничной площадки установлены балясины.
Опять же, важно сделать надрезы на балясинах, чтобы они зафиксировались на площадке, а также чтобы 4-дюймовая сфера не могла пройти между балясинами.
Я использовал фрезер и немного сосновой древесины, чтобы построить перила в верхней части площадки, а затем добавил пару металлических скоб, чтобы прикрутить концы перил к стене. Если бы я действительно хорошо все спланировал, я бы установил дополнительную блокировку в стене, чтобы кронштейн можно было привинтить к дереву. К сожалению, я этого не сделал, поэтому мне пришлось использовать анкеры для гипсокартона, чтобы прикрепить перила к гипсокартону.
Такими же скобами я прикрепил концы поручней спирали к стене. Это делает его немного менее шатким, когда вы действительно тянете его.
Я покрыл спираль несколькими слоями прозрачного лака. Это защитит его, а также придаст ему немного блеска. Я также использовал немного черной аэрозольной краски, чтобы скрыть надписи производителя на стальной трубе, которая действует как центральный стержень.
Единственное, что мне осталось сделать, это установить отделку там, где пол второго этажа встречается с краем лестничной площадки, но это придется подождать, пока пол не будет установлен. Настил будет проходить по верхней части лестничной площадки, а отделка будет проходить вниз по краю, чтобы скрыть переход от дерева к фанере и верхней части ступени.
Это один из серии блогов, подробно описывающих строительство дома с нулевым энергопотреблением в Пойнт-Робертс, штат Вашингтон, Мэттом Батом. Список статей Мэтта GBA можно найти ниже. Полный текст блога Мэтта Saving Sustainably можно найти здесь. Если вы хотите следить за затратами по проекту, вы можете следить за рабочим листом бюджета здесь.
Предыдущие сообщения Мэтта Бата:
Введение
Опалубка фундамента
Проектирование и установка септической системы
Заливка перекрытия
Каркас первого этажа
Каркас второго этажа
Каркас крыши
Кровельная черепица
Обшивка стен
Устройство водостоков и вентиляционных отверстий
2 003
Завершение сушки
Черновая отделка электрооборудования
Установка системы вентиляции
Установка отделки и сайдинга
Воздушная изоляция и изоляция
Внутренние стены
Установка теплового насоса
Как построить винтовую лестницу
Приобретение и установка комплекта винтовой лестницы
К
Ли Валлендер
Ли Валлендер
Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 06.12.22
Рассмотрено
Келли Бэкон
Рассмотрено Келли Бэкон
Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.
Узнайте больше о The Spruce’s Наблюдательный совет
В этой статье
Приобретение комплекта винтовой лестницы
Кодексы, разрешения и правила
Вопросы безопасности
Инструкции
Часто задаваемые вопросы
Обзор проекта

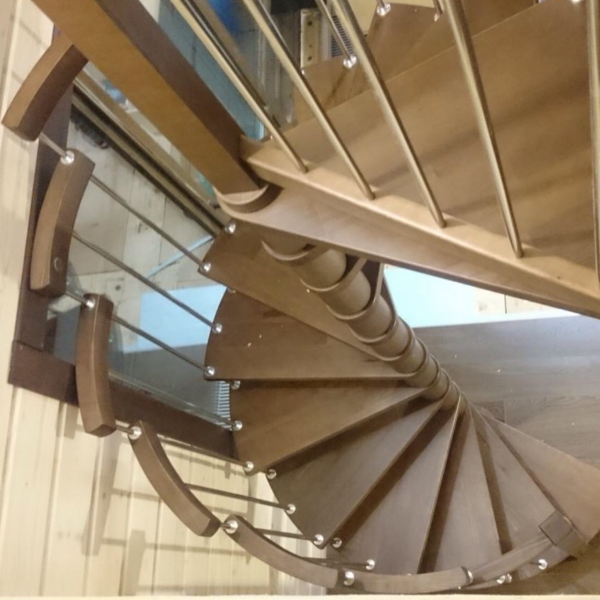

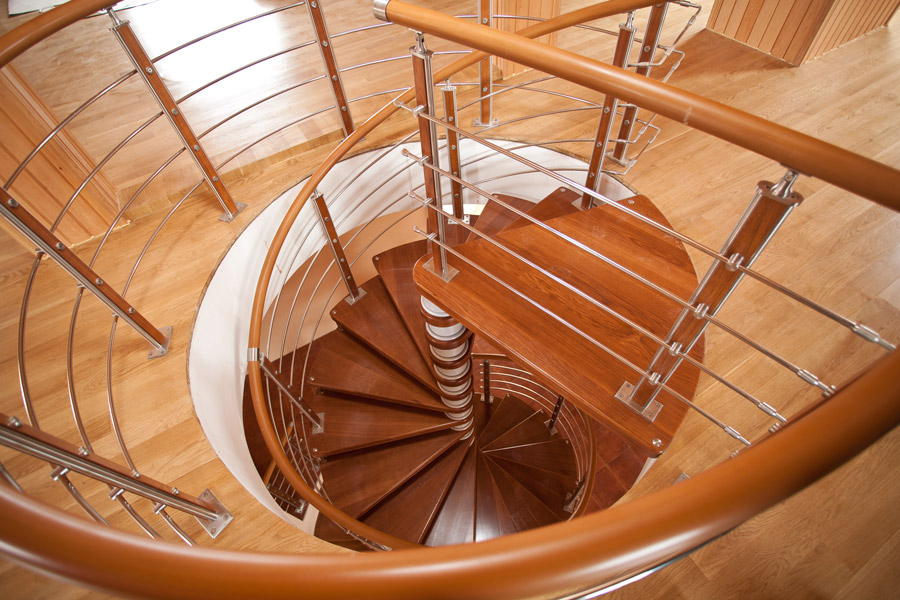

Винтовая лестница предлагает преимущества для вашего дома, не имеющие себе равных по сравнению с обычной прямой лестницей.
Винтовые лестницы привлекательны и функциональны, площадь лестницы сокращается до 14 квадратных футов. Винтовые лестницы эффективно прячутся в местах, слишком тесных для обычной лестницы, таких как кухни, холлы и фойе.
Создание собственной винтовой лестницы своими руками — это продвинутый проект по благоустройству дома для самодельщиков, особенно если вам нужно создать лестничный колодец на верхнем этаже. Требуется помощь партнера. Тем не менее, результаты являются полезными, и установка винтовой лестницы является хорошим вариантом для домовладельцев, желающих увеличить стоимость своего дома.
Приобретение подходящего комплекта винтовой лестницы для дома
Комплекты винтовых лестниц включают в себя тщательно обработанные стальные детали, которые идеально подходят друг к другу с минимальным допуском на ошибку. Металлические ступени накладываются друг на друга вокруг прочного металлического столба, который обеспечивает большую часть поддержки. Ступени, шест, шпиндели, перила, балясины: все это специализированные детали, недоступные по частям в большинстве домашних центров.
Чтобы изготовить эти детали с нуля, вам потребуются инструменты для механической обработки, сварочное оборудование и навыки, необходимые для каждого из них. Большинство мастеров-самоучек считают более безопасным и эффективным использовать план винтовой лестницы с заранее купленными комплектами.
Винтовые лестницы стоят от 1000 до 20 000 долларов в зависимости от выбранного материала. Профессионалы берут от 35 до 85 долларов в час за установку, поэтому домовладельцы могут сэкономить больше места в бюджете, выполнив установку самостоятельно с помощью комплекта. Металл — самый доступный материал: от 1000 до 4400 долларов за стальную лестницу и от 1000 до 4600 долларов за чугун. Высококачественные материалы включают дерево, алюминий и стекло.
Кодексы, разрешения и правила
Позвоните в местный разрешительный отдел для получения информации о правилах винтовых лестниц и разрешениях на строительство. Из-за уникальных размеров винтовых лестниц местные правила для винтовых лестниц обычно отличаются от правил для прямых лестниц.
Например, ваш местный кодекс может разрешать стояки до 91/2 дюйма. Кодекс для прямых лестниц часто определяет высоту подступенка не более 7 3/4 дюйма. В следующей таблице приведены общие размеры винтовых лестниц:
| Размеры винтовой лестницы: Расчетная таблица колодца и центральной стойки | ||
|---|---|---|
| Размер лестницы | Размер лунки (квадратный) | Поул-позиция |
| 3 фута, 6 дюймов | 3 фута, 8 дюймов | 22 дюйма |
| 4 фута | 4 фута, 2 дюйма | 25 дюймов |
| 4 фута, 6 дюймов | 4 фута, 8 дюймов | 28 дюймов |
| 5 футов | 5 футов, 2 дюйма | 31 дюйм |
| 5 футов, 6 дюймов | 5 футов, 8 дюймов | 34 дюйма |
| 6 футов | 6 футов, 2 дюйма | 37 дюймов |
Вопросы безопасности
Лестницы, особенно винтовые, могут быть опасны, если их неправильно сконструировать и использовать неправильно.
Начните с комплекта винтовой лестницы от известного производителя. Хотя инструкции в этом руководстве иллюстрируют функции, общие для большинства сборок винтовых лестниц, инструкции, прилагаемые к вашему комплекту, должны иметь приоритет над инструкциями в этом руководстве. Будьте особенно осторожны с открытым колодцем на верхнем этаже.
Оборудование/инструменты
- Сверлить
- Рулетка
- Ручные отвертки
- Лазерный уровень с отвесом или струнным отвесом
- Молоток
- ножовка
- Набор гаечных ключей или торцевых ключей
- Разводной ключ
- Безопасные очки
- Лестница
- Набор сверл
- Набор сверл по камню (по желанию)
Материалы
- Комплект винтовой лестницы
- Болты с запаздыванием
- Бетонные анкеры (опционально)
Как построить винтовую лестницу
Измерение высоты и требований к скважине
С помощью рулетки измерьте расстояние от нижнего этажа до пешеходной поверхности верхнего этажа (не потолка нижнего этажа).
Используйте эту высоту при заказе комплекта винтовой лестницы, так как вам потребуется указать необходимое количество ступеней. Рассчитайте площадь лестничного колодца, измерив длину по ширине. Совет
Будьте точны при измерении роста. Ступени должны располагаться ровно на нужной высоте, чтобы верхняя площадка точно совпадала с верхним этажом.
Найдите центральный полюс
Находясь на лестнице, измерьте половину длины с двух сторон лестничного колодца. Например, если площадь колодца составляет 3 фута 8 дюймов, половина этого размера составляет 22 дюйма. Вы должны отмерить 22 дюйма на двух соседних сторонах. Для большинства винтовых лестниц требуется площадь не менее 44 на 44 дюйма. Опуститесь на пол с помощью лазерного уровня или отвеса, чтобы найти точку крепления центральной стойки на нижнем этаже.
Прикрепите базовый фланец
Поместите фланец основания центральной стойки в центральную точку, отмеченную на предыдущем шаге.
Прикрепите фланец к полу болтами. Используйте бетонные анкеры, если пол бетонный. Используйте набор гаечных ключей или торцевые ключи, чтобы прочно вбить анкерные болты в бетонный или деревянный пол. Установка центральной стойки
Вставьте центральную стойку в базовый фланец. Пусть партнер крепко держит шест как можно ближе к отвесу.
Добавить гусеницы
Переместите все ступени на верхний уровень. Осторожно сдвиньте ступени вниз по шесту; не позволяйте им упасть. Партнер на нижнем уровне, стоя на лестнице, будет контролировать спуск ступеней и позволит им постепенно складываться. Некоторые системы винтовых лестниц требуют прокладок между ступенями. Если это так, убедитесь, что прокладки находятся на верхнем уровне, и добавьте их соответствующим образом.
Наконечник
Металлические ступени тяжелые. Если все сложены в одном направлении, они могут опрокинуть шест. Укладывайте ступени, чередуя левую и правую, чтобы поддерживать вертикальный отвес столба.
Обезопасить площадку
Как только все ступени будут установлены, наденьте верхнюю площадку на столб. Прикрепите площадку к верхнему уровню способом, предписанным производителем лестницы. Обычно стяжные болты прикрепляют площадку к боковым сторонам балок пола.
Поверните гусеницы в нужное положение
Вращайте ступени последовательно, чтобы они образовывали форму штопора или спирали, направленную вверх.
Прикрепите шпиндели
В комплектах винтовых лестниц всегда есть система, которая одновременно выравнивает ступени и обеспечивает балясины для перил. Во многих комплектах используются отдельные шпиндели, которые крепятся от одной ступени к соседней верхней. Прикрепите эти шпиндели в соответствии с рекомендациями производителя.
Установка перил
Многие комплекты винтовых лестниц имеют перила, которые поставляются в виде плотной катушки. Вместе с напарником расширяйте спираль, пока она не станет диаметром вашей винтовой лестницы.
