Как подключать светодиодные ленты: быстро, просто, правильно

Светодиодные ленты каждому позволят почувствовать себя дизайнером: провести основное или дополнительное освещение, зонировать пространство или раскрасить его, не меняя цвет стен. Подключить светодиодную ленту самостоятельно, без привлечения специалистов, тоже несложно. Рассказываем как.

Как крепить светодиодную ленту

Самый простой способ — приклеить. Чтобы светодиодная лента хорошо держалась и не отклеивалась, непосредственно перед монтажом поверхность должна быть подготовлена: очищена, обезжирена и высушена.

Удобнее всего самоклеящиеся ленты: с одной стороны на них светодиоды, с другой — клейкий слой для фиксации ленты на поверхности. Если такого слоя нет, можно взять двусторонний скотч или использовать суперклей.

Кроме того, ленты можно крепить на специальные держатели, клипсы и даже на плоские скобы для кабелей — если крепления будут не на виду.

Ленты мощностью более 9 Вт на 1 м рекомендуется устанавливать в алюминиевые профили: чем мощнее лента, тем больше она нагревается, а профиль отводит тепло и рассеивает свет. Профили тоже бывают самоклеящимися, но часто для большей прочности их приклеивают на жидкие гвозди.

Как разрезать и соединить светодиодную ленту

Размер светодиодной ленты можно отрегулировать — отрезать лишнее или удлинить. Разрезать светодиодную ленту можно по специально обозначенным линиям, а если их нет, то между контактами — так, чтобы они оставались на каждом отрезанном куске.

Для удобного соединения двух отрезков светодиодной ленты с возможностью изгиба иногда используются специальные коннекторы. Важно, чтобы они соответствовали ленте по ширине, иначе лента не поместится в коннектор или, наоборот, будет вываливаться. Чтобы скрыть и обезопасить от повреждений отрезанный край ленты, нужны заглушки.

Как подключить светодиодную ленту к сети

Светодиодные ленты относятся к низковольтным устройствам и работают от напряжения 5, 12, 24 и реже — 36 и 48 В. При подключении напрямую к сети 220 В такое оборудование перегорает.

Для большинства лент, за исключением пятивольтных, подключающихся через USB, нужно докупить блок питания: он выполняет роль трансформатора тока и защищает ленту от скачков напряжения.

При выборе блока питания нужно учесть следующее:

  • Его выходное напряжение должно совпадать с напряжением ленты: 12, 24, 36 или 48 В, оно всегда указывается в характеристиках.
  • Мощность блока питания должна быть выше, чем потребляемая мощность отрезка ленты и подключенных к ней устройств (например, контроллера).

Обратите внимание: мощность в характеристиках светодиодных лент указывают как общую, так и в расчете на 1 м. Например, у этой ленты мощность — 72 Вт, а значит, к ней понадобится блок питания на 100 Вт, если планируете использовать ее целиком.

Если в характеристиках указывается мощность в расчете на 1 м, как в этой модели, или вы планируете разрезать ленту, рассчитать мощность блока питания можно с помощью несложной формулы.

Длину подключаемой к блоку ленты умножаем на потребляемую мощность ленты на метр и к полученному числу прибавляем запас в 10–25 %. Получившийся результат округляем в большую сторону и подбираем блок питания такой же или большей мощности.

Никита Худяков
руководитель команды «ЭлектроТок»

Можно подключить несколько светодиодных лент к одному блоку питания, но его мощность не должна быть ниже мощности самих лент, а каждый отрезок не должен быть длиннее 5 м. Если у блока питания в комплекте нет вилки, нужно докупить для него сетевой кабель с вилкой, но не подключать к торчащему из стены кабелю. Для соединения блока и ленты следует брать провод с сечением не менее 0,75 мм², а для пятиметровой светодиодной ленты — от 1,5 мм².

В RGB-лентах для управления режимами работы часто подключается контроллер. В этом случае его мощность также прибавляют к мощности блока питания.

Корпус блока питания может быть выполнен из пластика или алюминия. Последний вариант лучше рассеивает тепло. Для использования на улице блоки питания и контроллеры, как и сами светодиодные ленты, должны быть пыле- и влагозащищенными, например IP67.

Как выбрать и использовать светодиодные ленты в доме

Узнайте больше

Самостоятельно подключать светодиодную ленту стоит, если нужна небольшая локальная подсветка.

Для более сложных задач: наружной подсветки фасада дома и строений на участке, создания эффекта парящего потолка или устройства основного освещения при помощи светодиодных лент — лучше обратиться к специалисту.

Как сделать светодиодную подсветку


над рабочей зоной в кухне

Тут можно обойтись самым простым вариантом: закрепить светодиодную ленту на кухонных шкафчиках и полках снизу, над столешницей. Для этого достаточно влагозащищенной ленты с напряжением 12 В. Если вы не планируете установку профиля, берите светодиодную ленту в силиконовой оболочке, она защитит светодиоды от брызг и кухонного жира.

Для кухни имеет смысл сразу покупать ленту с комплектом для подключения: в него уже входят блок питания и переходник с вилкой для подключения блока к сети. Даже самоклеящуюся ленту желательно укрепить на нижних поверхностях шкафчиков скобами: повышенная влажность в зонах мойки и приготовления пищи повышает вероятность отклеивания. Обратите внимание: блок питания нельзя размещать рядом с раковиной.

Как подключить подсветку в шкафчиках?

Здесь достаточно обычной самоклеящейся ленты для сухих помещений с низким классом защиты от влаги: например IP20. Блок питания, как правило, размещают наверху одного из шкафов, поэтому лучше сразу предусмотреть розетку для подсветки поблизости.

Как сделать подсветку лестницы со светодиодной лентой

Лучше всего убрать светодиодную ленту в профиль с рассеивателем света: так лента будет скрыта и защищена от пыли, а риск зацепиться за нее при ходьбе или переноске вещей будет минимизирован.

Также надо позаботиться о том, чтобы блок питания был размещен там, где его не будут задевать, — под лестницей или ступенью. Степень защиты блока питания от влаги и пыли должна быть не ниже IP44.

Узнайте больше:

  • Как выбрать и использовать светодиодные ленты в доме
  • Эти неоднозначные скрутки. Как правильно соединять провода
  • Что такое защита IP и как выбрать правильные розетки и светильники

22.

02.2022

Как подключить светодиодную ленту к блоку питания

Если при проведении ремонта изначально задумана организация освещения светодиодной лентой, при ее установке могут возникнуть некоторые трудности. Правильное подключение этого осветительного прибора дает гарантию продолжительной его работы, а также без лишних затрат времени на ремонт. Светодиодную ленту можно подключить самостоятельно, не прибегая к услугам специалистов, но для этого потребуется знать некоторые нюансы, владея которыми, работа будет выполнена достаточно быстро.

Содержание

  1. Преимущества и недостатки светодиодной ленты на потолке
  2. Выбор блока питания и его подключение к сети
  3. Обзор блоков питания
  4. Использование светодиодной панели как альтернатива ленте
  5. Схема подключения питания к ленте
  6. Схема подключения с одним блоком питания
  7. Подключение по схеме с несколькими блоками питания
  8. Схема подключения нескольких лент к одному блоку питания

Такой осветительный прибор, как светодиодная лента имеет свои преимущества и они очень весомы:

  • значительный срок эксплуатации позволяет светодиодной ленте работать больше 20 000 часов;
  • низкое энергопотребление существенно сокращает выделяемые на оплату счетов за электроэнергию средства;
  • высокая степень яркости светодиодных лент позволяет получить качественное освещение в любом помещении;
  • возможность регулировки яркости, благодаря чему светодиодную ленту можно использовать и как источник основного света, и в качестве дополнительной декоративной подсветки в помещении;
  • возможность выполнения подсветки несколькими цветами;
  • простота монтажа позволяет устанавливать светодиодную ленту без помощи специалистов;
  • возможность безопасной установки ленты в помещениях с очень высокой влажностью (влагозащищенный тип ленты).
Универсальность применения светодиодного полотна позволяет придавать ему любую желаемую форму

При выборе светодиодной ленты в качестве основного источника света ее преимущества очевидны. Но наряду с положительными качествами имеются и некоторые недостатки:

  • достаточно высокая стоимость осветительных приборов;
  • для использования в качестве полноценного источника света потребуется установка дополнительного оборудования — блока питания или контроллера;
  • использование дополнительного оборудования влечет за собой дополнительные затраты, а также работы связанные с их установкой.

Совет №1: Для использования дополнительных приборов изначально нужно определять места где будут они установлены, поэтому использование светодиодной ленты в качестве основного источника освещения требует заблаговременного проектирования всей схемы.

Использование светодиодного полотна позволяет создавать осветительные контуры любой формы и конфигурации

Читайте также статью ⇒ Подсветка натяжного потолка светодиодной лентой.

Выбор блока питания и его подключение к сети

Для бесперебойного функционирования светодиодов в рабочем режиме необходимо дополнительно приобретать питающий блок. Этот элемент цепи предназначен для организации питания и бесперебойной подачи постоянного напряжения. Чтобы правильно определиться с его параметрами, изначально нужно знать какой тип светодиодов будет устанавливаться. Питание светодиодов может быть, как от 12 В так и от 24 В. Этот параметр указывается непосредственно на самой ленте, поэтому выходное напряжение питающего элемента должно быть таким же.

Следующий параметр, по которому делается выбор питающего элемента — это выходная мощность. Она также зависит от ленты, а точнее от ее типа и длины. При покупке ленты, в упаковку с ней прилагается вся необходимая техническая документация, в которой указана величина потребляемой мощности одного метра светодиодного полотна. Чтобы определить суммарную мощность следует мощность одного метра ленты умножить на общий метраж. При выборе блока питания также необходимо учитывать, что мощность следует подбирать с запасом.

Также существуют схемы подключения светодиодной ленты, подразумевающие наличие сразу нескольких блоков питания. Такое разделение схемы делают для того, чтобы избежать проблемы размещения одного большого блока питания – установить в различных местах несколько относительно малых блоков получается гораздо проще и без ущерба интерьеру.

Также питающий элемент можно классифицировать по материалу корпуса:

  • пластиковые;
  • алюминиевые.

Совет №2: Выбор типа материала осуществляется исходя из помещения, в котором будет установлен блок питания. Алюминиевые корпуса применяются в помещениях с минимальной влажностью. Пластиковые корпуса используются для помещения с повышенной влажностью.

Блок питания – важнейший элемент, требующийся для создания освещения или декоративной подсветки с применением светодиодных лент

Обзор блоков питания

Изготовлением блоков для питания светодиодных лент занимается огромное количество производителей, в том числе и с мировым именем. В таблице представлены марки, получившие широкое распространение на отечественном рынке с указанием основных характеристик.

Фирма производительВходное напряжениеВыходное напряжениеТип корпусаТип блока питанияМощностьВыходной ток
FT-30-12WP Premium220 В12ВПластикИмпульсный0 Вт2 А
FT-100-12WP Premium220 В12 ВАлюминийИмпульсный0 Вт8,3 А
FT-150-12WP Premium220 В12 ВАлюминийИмпульсный50 В12,5 А
FT-180-12 Standart220 В12 ВАлюминийИмпульсный80 В15 А

Использование светодиодной панели как альтернатива ленте

Для освещения помещений в некоторых случаях используется светодиодные панели. Их существенным отличием от светодиодных лент является форма, а также назначение.

Светодиодные панели применяются исключительно для освещения. С помощью ленты можно соорудить дополнительную подсветку помещения или отдельного архитектурного элемента. Панели же изготовляются прямоугольной формы, в которой располагается определенное количество светодиодов. С помощью панелей невозможно соорудить подсветку.

Монтируются панели только на потолке, что позволяет организовать эффективное освещение помещения любой площади.

Преимуществом панелей также является использование небольшого количества блоков питания, которые с легкостью можно установить в любом месте и скрыть от посторонних глаз в элементах интерьера.

С помощью ленты можно создать подсветку любого помещения. Особенностью ленты является то, что с ее помощью может создаваться освещение или подсветка несколькими цветами. По сравнению с панелями ленты используются для круговой подсветки, отходя от стандартов точечного освещения. Благодаря этому создаются оригинальные дизайны помещений.

Схема подключения питания к ленте

Чтобы знать, как не допустить ошибку и правильно подключить светодиодную ленту собственными силами, потребуется разобраться в схемах подключения, а также в порядке производства работ.

Схема подключения с одним блоком питания

Подключение по такой схеме считается стандартным и применяется чаще всего. Схема может быть использована для одной светодиодной ленты с определенной длиной и правильно выбранным блоком питания.

Наиболее популярная схема, по которой подключается светодиодное полотно для подсветки, подразумевает наличие единственного питающего блока

Подключение по схеме с несколькими блоками питания

В некоторых случаях для установки большого метража ленты требуется задействование нескольких блоков питания. Такие ситуации возникают прежде всего, когда для одного блока питания большой мощности невозможно найти место, в котором он будет установлен, из-за его внушительных габаритов.

В таком случае применяют питание ленты через несколько блоков с меньшими размерами, которые можно легко поместить в любом месте и скрыть в деталях интерьера.

Читайте также статью ⇒ Установка точечных светильников в потолок.

Питание светодиодного полотна по представленной схеме осуществляется с применением нескольких блоков

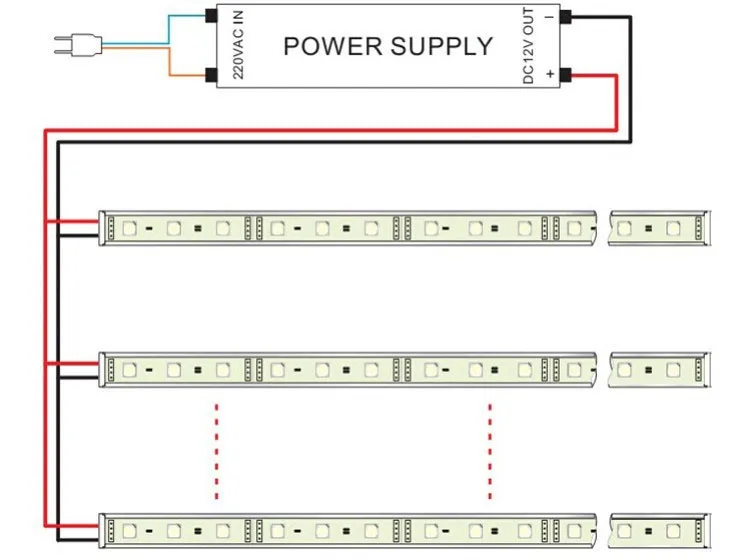

Схема подключения нескольких лент к одному блоку питания

Параллельное подключение используется в случаях, когда заранее предусмотрено место для блока питания. Такая схема позволяет использовать только один блок питания для большого метража ленты.

Преимуществом схемы является аккуратность выполнения работ и при выходе из строя питающего элемента его с легкостью можно заменить не прибегая к многочисленным проверкам.

Схема параллельного подключения применяется при необходимости организации питания нескольких светодиодных полотен с использованием одного блока

При монтаже применяют также дополнительные элементы, такие как контроллеры или диммеры. Контроллер позволяет изменять цвет освещения, а диммер используется для установки и изменения яркости свечения.

Оцените качество статьи:

Как запитать светодиодную ленту

Перейти к содержимому

В чем разница между источником питания для светодиодов, трансформатором для светодиодов и драйвером для светодиодов?

На практике вообще никакой разницы. Это разные названия, используемые светодиодной промышленностью для описания одного и того же продукта.

Хотя многие люди (даже электрики!) используют универсальный термин «Светодиодные трансформаторы» , все источники питания (драйверы), предназначенные для использования со светодиодами, — это нечто большее. Источник питания для светодиодов не просто понижает (преобразует) напряжение; он также преобразует ток из сети переменного тока в постоянный.

Некоторые осветительные компании называют их «трансформаторами», поскольку они преобразуют высокое напряжение 240 вольт (сетевое питание) в более низкое напряжение, например 12 В или 24 В. Некоторые компании называют их «драйверами светодиодов», потому что они управляют другими осветительными приборами. И их часто называют «светодиодными источниками питания» просто потому, что они питают ваши светодиодные ленты.



Что такое блок питания для светодиодов? Как это работает?

Светодиодные ленты обычно потребляют 12 В или 24 В (иногда 36 В, хотя это менее типично). Поскольку электрическая сеть Великобритании обеспечивает напряжение в диапазоне 220–240 В, для любой установки светодиодных лент потребуется один или несколько электрических трансформаторов для понижения входного напряжения до нужной мощности.

Наши драйверы/трансформаторы для светодиодов бывают разных форм и размеров, все они доступны в моделях на 12 В или 24 В. Каждый из них может использоваться для питания светодиодной ленты разной длины в зависимости от ее спецификации (выходной мощности).

Каждый светодиодный трансформатор от InStyle создан для безупречной работы с нашим ассортиментом светодиодных лент, а также с другими светодиодными продуктами — не забудьте убедиться, что вы выбрали модель, которая соответствует напряжению и мощности вашей светодиодной ленты.

Трансформаторы должны быть подключены между источником питания и светодиодной лентой, как показано на этой схеме.

Узнайте больше о подключении трансформаторов, а также светодиодных приемников, диммеров и контроллеров на нашей странице поддержки «Как подключить светодиодные ленты» и в наших примечаниях по подключению (ниже).



Какое количество светодиодной ленты может работать с моим источником питания для светодиодов?

InStyle LED предлагает широкий ассортимент блоков питания для светодиодов мощностью от 30 до 320 Вт.

Указанная мощность — это максимальное значение, которое может обеспечить драйвер светодиодов. Вы обнаружите, что каждый тип светодиодной ленты в нашем ассортименте также имеет номинальную мощность (например, 4,8 Вт на метр).

Чтобы решить, какая мощность требуется драйверу светодиодной ленты , умножьте длину имеющейся у вас светодиодной ленты (в метрах) на мощность на метр. Например…

7 м светодиодной ленты x 4,8 Вт на метр = 33,6 Вт

Это означает, что вам понадобится светодиодный трансформатор мощностью не менее 35 Вт.

Чтобы рассчитать, сколько светодиодной ленты можно использовать от блока питания светодиодной ленты , просто разделите мощность драйвера светодиодной ленты (например, 100 Вт) на мощность на метр светодиодной ленты (например, 4,8 Вт·ч). /м).

Это дает вам общую длину светодиодной ленты в метрах, которую может использовать ваш блок питания для светодиодов. Итак, в этом примере…

100 Вт разделить на 4,8 Вт = 20,83 м

Этот же расчет работает и для других светодиодных продуктов, а не только для светодиодной ленты.

На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?

Зависит от падения напряжения на длине кабеля питания. В ходе нашего тестирования мы обнаружили, что вы можете избежать неблагоприятного воздействия падения напряжения на светоотдачу, следуя этим рекомендациям:

для кабеля 0,75 мм Драйвер питания для светодиодов на расстоянии до 5 м
для кабеля 1 мм Драйвер питания для светодиодов на расстоянии до 10 м
для кабеля 1,5 мм Драйвер питания для светодиодов на расстоянии до 15 м
для кабеля 2,5 мм Драйвер питания для светодиодов на расстоянии до 20 м

Эти цифры основаны на 24-вольтовых источниках питания для светодиодов. Если вы устанавливаете блок питания для светодиодов 12 В, позвоните нам.

Можно ли подключить несколько светодиодных лент к одному источнику питания для светодиодов?

Да, к одному источнику питания светодиода можно подключить несколько светодиодных лент. Пока общая мощность ваших светодиодных лент не превышает мощность светодиодного трансформатора, вы можете подключить столько отдельных лент, сколько пожелаете.

Для получения дополнительной информации о том, как подключить светодиодный трансформатор к нескольким светодиодным лентам, включая полезные схемы подключения, см. нашу страницу поддержки подключений светодиодов.

Вы поставляете водонепроницаемые блоки питания для светодиодов?

Ассортимент блоков питания для светодиодов InStyle включает в себя как светодиодные драйверы для внутреннего использования, так и водонепроницаемые светодиодные драйверы. Водонепроницаемые блоки питания со степенью защиты IP67 идеально подходят для использования в местах, где требуется водонепроницаемость.

Несмотря на то, что ваш светодиодный трансформатор со степенью защиты IP67 полностью герметичен для обеспечения полной водонепроницаемости, его не следует устанавливать в местах, постоянно находящихся под водой.

Как подключить источник питания светодиодов

InStyle предлагает два различных типа блоков питания для светодиодов. Первый поставляется с 3-контактной вилкой на входном конце, которую можно вставить в розетку или просто вынуть. Второй тип имеет проводной входной кабель, который можно либо подключить непосредственно к сети, либо подключить к вилке.

Как разрезать, соединить и запитать светодиодную ленту

Оба типа драйверов светодиодов уже имеют двухжильные выходные кабели (+ и -). Вы можете увеличить длину, добавив дополнительный 2-жильный кабель (см. Как далеко я могу установить светодиодную ленту от источника питания светодиода? выше). Используйте соединительную колодку, чтобы соединить кабели вместе, или используйте нажимные зажимы, которые можно туго сжать.



Существуют ли различные типы источников питания для светодиодов?

На рынке представлен огромный и постоянно расширяющийся выбор драйверов светодиодов (также известных как источники питания для светодиодов). Так как же узнать, какой из них купить? Неужели они так сильно отличаются друг от друга? Должны ли вы просто выбрать самый дешевый, если они все выглядят одинаково?

Это очень распространенный вопрос, который задают люди, желающие купить светодиодные драйверы. Ответ заключается в том, что как существуют разные марки светодиодной ленты, так и источники питания для светодиодов различаются по уровню качества. Если вы платите хорошие деньги за систему освещения на светодиодной ленте, которая прослужит следующие 10 лет, то наверняка вы хотите, чтобы ваш светодиодный драйвер тоже работал? Наверняка вы не хотите менять его каждый год-два из-за того, что выбрали некачественный блок питания для светодиодов?

Различия между качественными и некачественными блоками питания для светодиодов заключаются во внутренних компонентах, используемых при их изготовлении. Надежные высококачественные компоненты стоят дороже, чем некачественные, поэтому блоки питания для светодиодов могут выглядеть одинаково, даже если они сильно различаются по цене и качеству. Когда вы их сравниваете, всегда помните , что вы получаете то, за что платите. вам не придется возвращаться к проектам, которые вы уже завершили, чтобы заменить их блоки питания.

Это именно то, что вам нужно.

Так как же распознать высококачественный светодиодный трансформатор?

При выборе трансформатора для светодиодов помните о следующих советах:

  • Трансформаторы Meanwell известны своим качеством и надежностью в сфере освещения. Это блоки питания высшего класса: бренд Meanwell уже много лет является лидером на рынке драйверов для светодиодных лент.
  • Избегайте подделок Meanwell — если светодиодный драйвер выглядит идентично блоку питания Meanwell, но не имеет логотипа бренда Meanwell, то это некачественная китайская копия трансформатора.
  • Будьте осторожны с низкими ценами — если светодиодный блок питания смехотворно дешев по сравнению с типичной рыночной ценой, вы можете быть уверены, что он не был изготовлен с использованием высококачественных компонентов. (Если бы это было так, то производство блока питания стоило бы больше, чем его продажная цена!) Однако это не означает, что самые дорогие драйверы светодиодов всегда самые лучшие.
  • Ищите не только светодиодные трансформаторы, но и поставщика. Если у поставщика есть отличные отзывы, много проектов и ассортимент качественной продукции на его веб-сайте, то, скорее всего, он поставит высококачественные светодиодные драйверы… в отличие от многих eBay, Amazon или других интернет-продавцов, не имеющих технических ноу-хау.

Как долго прослужит мой блок питания для светодиодов?

Короткий ответ: ваш блок питания для светодиодов должен работать годами. InStyle уже десять лет продает качественные надежные трансформаторы, поэтому мы знаем, как долго они действительно прослужат.

Наши блоки питания используются в коммерческих целях каждый день и служат 5 и более лет.

На все наши драйверы светодиодов распространяется стандартная двухлетняя гарантия. Таким образом, вы можете использовать свой трансформатор круглосуточно и без выходных в течение 24 полных месяцев — это 17 000 часов использования, и все это в рамках гарантии! Это дает вам хорошее представление о качестве, которое вы можете ожидать от ассортимента продукции InStyle.

Можно ожидать, что все драйверы светодиодов одной модели будут иметь примерно одинаковый срок службы при работе в одинаковых условиях, поскольку все они используют компоненты одинакового качества. Но на срок службы вашего трансформатора могут повлиять внешние факторы, такие как:

  • Как долго вы запускаете драйвер светодиодной ленты каждый день?

    Представление о сроке службы трансформатора в годах может ввести в заблуждение. Вы можете сравнить блок питания на 12 В для светодиодов, который проработал пять лет (работая по 8 часов каждый день), с блоком питания, который проработал три года, но работал 24 часа в сутки.

    Очевидно, что пятилетний трансформатор был установлен на более длительный срок, но на самом деле трехлетний трансформатор фактически проработал гораздо больше часов.

    Таким образом, лучший показатель срока службы драйвера светодиодов — это часы.

Продолжительность работы трансформатора каждый день также оказывает существенное влияние. Вы можете помочь своему светодиодному блоку питания работать дольше, дав ему время остыть. Таким образом, если ваш трансформатор работает всего пять часов в день, а не 24 часа, то он, вероятно, будет работать гораздо дольше, чем устройство, которое включено все время. (Это то же самое, что оставить свой компьютер или телевизор включенным 24/7.) Для оптимальной жизни драйвер светодиодной ленты должен управляться, чтобы он не работал постоянно.

  • Ваш трансформатор работает на максимальной мощности?

    Запуск драйвера светодиодной ленты на 100 % мощности может сократить срок его службы по сравнению с работой примерно на 90 %. Многие производители трансформаторов рекомендуют использовать не более 80 % мощности трансформатора. Другие рекомендуют немного более высокий уровень, чтобы трансформатор работал эффективно при мощности, близкой к максимальной.

    На противоположном конце шкалы, если трансформатор работает, используя только 10% своей мощности, это также может сократить срок его службы. Это связано с тем, что он работает неэффективно по сравнению с размером трансформатора. Вот почему InStyle LED поставляет светодиодные трансформаторы, которые не требуют минимальной нагрузки для работы, поэтому этот фактор может не сильно повлиять на ожидаемый срок службы (или вообще не повлиять). Но при рассмотрении оптимальных рабочих условий, которые могут сократить срок службы и увеличить срок службы вашего трансформатора, об этом стоит помнить.

  • Где установлен ваш трансформатор?

    Место установки драйвера светодиода может повлиять на срок его службы. Например, высокая температура может сократить срок службы компонентов: установленный в солнечном месте или в помещении, которое нагревается или закрыто, как печь, срок службы вашего трансформатора может значительно сократиться, поскольку он постоянно нагревается. Или, если он установлен на открытом воздухе рядом с морем, сильный ветер и морская соль могут повредить трансформатор или кабели.



В чем разница между блоком питания 12 В и блоком питания 24 В?

Кроме вывода, нет никакой разницы. Выход 12-вольтового источника питания для светодиодов составляет только 12 вольт, а выход 24-вольтового источника питания — только 24 вольта. Оба эти устройства выглядят одинаково, имеют одинаковую мощность и одинаковое входное напряжение (240 В). Выходную мощность трансформатора следует выбирать в зависимости от типа используемой светодиодной ленты: все светодиодные ленты InStyle рассчитаны на питание 12 В или 24 В, поэтому все наши трансформаторы обеспечивают эти выходы.



Какие размеры светодиодных драйверов вы предлагаете?

Our range of power supplies includes the following sizes:

35W IP67 Mean Well

60W IP67 Mean Well

100W IP67 Mean Well

150 Вт IP67 Среднее значение

200 Вт Среднее значение

240W IP65 Средняя скважина

320 Ватт Средний скромный

«Низкое напряжение» просто означает, что на выходе источника питания светодиода низкое напряжение, поэтому прикасаться к нему безопасно и не опасно.

Великобритания Входное напряжение сети составляет 240 В (сеть), что является высоким напряжением, и к нему опасно прикасаться, тогда как преобразованный выход вашего источника питания 12 В или 24 В будет иметь низкое напряжение.



Советы по установке блока питания для светодиодов:

  • Избегайте перегрева блока питания для светодиодов:
    Не устанавливайте драйверы светодиодов в ограниченном пространстве без доступа воздуха. Не устанавливайте в помещениях с большим накоплением тепла.
  • Минимизируйте время, в течение которого ваш трансформатор включен: Прикрепите переключатель к блоку питания светодиодов, который можно включать и выключать, когда он не используется. Многие люди совершают ошибку, оставляя светодиодный драйвер включенным даже после выключения света (например, с помощью контроллера RGB).

  • Оставьте немного свободного места: Оставьте немного неиспользованной емкости, используйте не более 90% максимальной мощности драйвера светодиодов, чтобы он не работал на полную мощность все время.



В чем разница между «постоянным током» и «постоянным напряжением»?

Изменяя выходное напряжение в электронной цепи, трансформатор постоянного тока обеспечивает постоянный электрический ток. Это контрастирует с трансформатором постоянного напряжения, который всегда будет выдавать фиксированное напряжение (либо 12 В, либо 24 В).

Большинство трансформаторов, поставляемых InStyle LED, имеют постоянное напряжение. Таким образом, источник питания на 12 В всегда будет выдавать 12 В.

При сравнении люменов на ватт источник питания для светодиодов с постоянным напряжением может быть немного менее эффективным. Но у вас будет гораздо больше гибкости с источником питания для светодиодов постоянного напряжения, поскольку он обеспечит постоянный ток через несколько светодиодных лент, когда они установлены параллельно.

Ссылка для загрузки страницы Перейти к началу Двойной блок питания

для одной светодиодной ленты длиной 10 м.

Задавать вопрос

спросил

Изменено 1 год, 11 месяцев назад

Просмотрено 951 раз

\$\начало группы\$

Я здесь впервые, извините за неправильное форматирование.

В настоящее время я разрабатываю проект, в котором я покрою стену 10-метровой адресуемой светодиодной лентой (состоящей из рулонов 2 x 5 метров). У меня есть два блока питания на 20 ампер, 5 В для проекта. После расчета 60 светодиодов на метр при 5 В будет потребляться около 18,8 Вт на метр, что означает, что на 10 метрах это будет 188 Вт, 5 В = 37,6 ампер.

Я много искал, но у меня нет необходимого понимания электротехники, чтобы с уверенностью сделать вывод о том, что я собираюсь сделать. Ниже я составил два разных сценария, которые я мог подключить, два моих вопроса:

  1. Безопасны ли мои сценарии? / Будут ли они работать?
  2. Есть ли какие-либо рекомендации или изменения в моей схеме?

Для управления адресуемыми светодиодами я использую плату микроконтроллера NodeMCU, которая получает 5 В от источника питания и отправляет сигнал данных через светодиоды.

Вариант 1

В первом случае я бы подключил каждый источник питания к одному концу полосы, а обе полосы соединили вместе посередине для питания и передачи данных, то есть у меня не было бы падения напряжения. NodeMCU будет получать 5 В от первого источника питания и отправлять данные через один конец.

Вариант 2

Вариант 2 аналогичен варианту 1, но с той лишь разницей, что между обеими полосами не будет соединения, и NodeMCU будет передавать данные на обоих концах, иначе одна полоса не будет получать данные. .

Я ценю любые мнения и предложения по моей схеме, спасибо!

  • блок питания
  • светодиод
  • параллельный
  • светодиодная лента
  • nodemcu

\$\конечная группа\$

3

\$\начало группы\$

Безопасны ли мои сценарии? / Будут ли они работать?

Нет, первый небезопасен

Да, может работать в идеальных условиях, если бы питание было сбалансировано, полоса была сбалансирована и кабели были сбалансированы, тогда это могло бы работать. Такая балансировка, вероятно, невозможна в реальных условиях.

Скорее всего произойдет следующее: Любая разница в напряжении будет проявляться в виде больших токов, скажем, светодиодная лента имеет сопротивление 1 Ом по всей полосе, разница в 0,1 В будет генерировать 1 Ом / 0,1 В = 100 мА тока, который будет потрачен впустую в виде тепла в кабеле. Многие источники питания не согласованы и имеют напряжение менее 0,1 В (особенно дешевые). Разница в 0,5 может составлять 500 мА и так далее. Ток может быть настолько большим, что может сжечь кабель или дорожки на светодиодной ленте.

Случай 2, вероятно, в порядке, но вам также необходимо заземлить оба источника вместе, в противном случае цифровой сигнал 2-го источника не будет иметь опорного значения и обратный ток не сможет вернуться к NodeMCU.

Вы также можете рассмотреть буферную микросхему для цифровой буферизации цифрового сигнала от NodeMCU, проверьте разветвление на светодиодных лентах. Если они потребляют слишком много тока на цифровых контактах, чем может обеспечить NodeMCU GPIO, вам понадобится буфер.

\$\конечная группа\$

\$\начало группы\$

TLDR: Даже не пробуйте сценарий 1. Это повредит один из ваших расходных материалов и может привести к перегреву ленты. Пожароопасность! Сценарий 2 безопасен, но вам потребуется общая основа (т. е. общая ссылка) для обоих источников питания и платы контроллера

Подробное объяснение: Всякий раз, когда в чем-то возникают сомнения, всегда упрощайте свою диаграмму. В конце концов, зная, что логика просто управляет светодиодами и не несет большой мощности (т. Е. Не беспокоит безопасность). Ваша безопасность связана с источниками питания

Проблема заключается в том, что ваши источники питания подключены параллельно только через полосу. Идеальные источники питания будут выдавать напряжение, независимое от тока, требуемого нагрузкой. Следовательно, при несоответствии уровней напряжения один из источников питания потребуется для поглощения этого тока.

РубрикаРазное
