Стропила для двускатной крыши своими руками + видео

Содержание

• Виды и особенности двухскатной крыши
• Варианты стропильной системы
• Расчет стропильной системы
  • Определение постоянных и временных нагрузок
  • Вычисление технических параметров стропил
• Монтаж двухскатной крыши
  • Мауэрлат
  • Установка стропил

Благодаря простому устройству, легкости обслуживания и прочности, обеспечивающей долговременную эксплуатацию, двухскатная крыша – наиболее часто встречающееся решение при обустройстве домов.

Виды и особенности двухскатной крыши

Форма двускатной крыши определяется на стадии проектирования. Она во многом зависит от дальнейшей эксплуатации чердачного помещения. Выделяют три основных типа двухскатной крыши:

• Симметричная. Наиболее распространенный вариант, обеспечивает надежное устройство и равномерное распределение нагрузок. Риск пригибания стропил практически отсутствует. Существенный недостаток – невозможность обустройства мансарды. Острые углы образуют участки чердачного помещения, непригодные к эксплуатации.
• Простая асимметричная. Формирование одного угла, превышающего 45^о, обеспечивает увеличение полезной площади. Это позволяет организовать под двухскатной крышей дополнительные жилые комнаты. Неравномерное распределение нагрузки на фундамент и несущие стены вызывает трудности на стадии расчетов по установке стропил.
• Ломаная. Излом двухскатной крыши может быть внутренний или наружный. Благодаря нестандартной конструкции появляется возможность использовать чердачную площадь для обустройства полноценного второго этажа. Расчеты по установке стропил значительно усложняются.

Рассчитать правильный угол наклона – ключевая задача, предшествующая установке стропил для двухскатной крыши. Во внимание берутся климатические особенности региона. Наличие частых и обильных осадков обуславливает необходимость обустройства крутого наклона двухскатной крыши. Установка пологих скатов предпочтительней при существенных ветровых нагрузках. При возможном диапазоне от 5 до 90^о, наиболее распространен вариант крыши, имеющей наклон от 35 до 45^о, характеризующийся экономией расхода материалов и равномерным распределением нагрузки.

Варианты стропильной системы

Мауэрлат и стропильная система – несущие элементы двухскатной конструкции. Сами стропила состоят из нескольких частей:

• стропильные ноги и затяжки, их соединяющие и придающие жесткость;
• вертикальные стойки;
• ригели;
• коньковые и боковые прогоны;
• продольные подкосы, в регионах с существенной снеговой и ветровой нагрузкой выполняется дополнительная установка диагональных подкосов;
• распорки;
• лежень и обрешетка.

Совет! Схема стропил обязательно включает установку дымовой трубы и вентиляционной шахты.

Для выбранной двухскатной конструкции существует три варианта установки стропил. Рассмотрим особенности каждого способа.

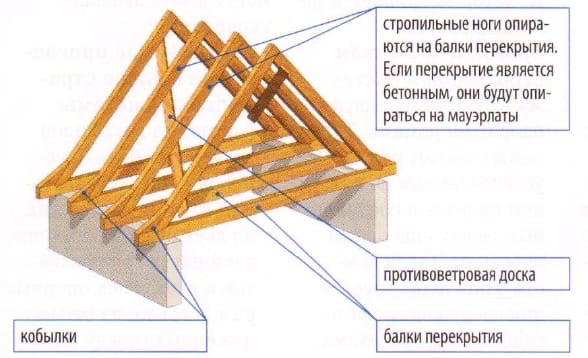

• Если крыша по ширине меньше 6 пм, рассматривается вариант установки висячих стропил.  Процесс заключается в фиксации ноги между коньковым прогоном и опорной стеной. Это обеспечивает снижение воздействия распирающей силы на стропильные ноги. Соединение элементов стропил осуществляется с применением затяжки, выполненной из дерева или металла. Их установка внизу позволяет выполнять функцию несущих балок. Непременным условием является надежная фиксация затяжки, так как она подвергается распирающим воздействиям.
• Наслонные стропила не ограничены размерами двухскатных конструкций, они включают лежень и стойки. Существенное преимущество такого типа стропил — простота установки. Омрачает практичность конструкции наличие стойки.
• Сложные конфигурации двухскатных крыш предусматривают установку комбинированных стропил.

Определив подходящий вид стропильной системы, переходят к расчету количества материала. При этом каждый элемент кровли нуждается в отдельном чертеже и фиксировании полученных результатов расчетов.

Расчет стропильной системы

По факту, стропильная система – это соединенные воедино треугольные элементы, отличающиеся максимальной жесткостью. Если двухскатная крыша обладает ломаной конструкцией, неправильные прямоугольники нуждаются в разбивке на отдельные составляющие с последующим расчетом нагрузок по каждой части. На заключительном этапе данные суммируют.

Определение постоянных и временных нагрузок

Неотъемлемое условие установки стропил – определение нагрузок на двухскатную крышу. Их разделяют на постоянные, переменные и особые. Составляющие величины постоянных нагрузок – вес обрешетки, отделочных материалов мансарды, утеплителя и прочих элементов, в целом формирующих вес кровли. В среднем этот показатель нагрузки на стропила составляет 40-45 кг м

2.

Совет! Расчет прочности двухскатной конструкции предусматривает 10% запас.

Ориентируясь на показатели таблицы с указанием веса отдельных материалов для покрытия кровли, следует придерживаться максимального показателя нагрузки 50 кг на 1 м² площади крыши.

Материал для кровли	Вес, кг/м2
Металлочерепица	3,5 – 4,5
Натуральная черепица	40,0 – 60,0
Битумная черепица	6,0 – 8,0
Цементно-песчаная черепица	20,0 – 30,0
Шифер	10,0 – 14,0
Ондулин	3,0

Само название переменных нагрузок говорит об их непостоянном действии. Сюда относят силу ветра, действие снежного покрова и другие виды интенсивного влияния погодных условий. Двухскатная крыша подобна парусу, неправильно рассчитанный угол наклона способен спровоцировать ее разрушение под воздействием сильного ветра. Для расчета этого параметра обращаются к показателям, указанных в СНиПе «Нагрузки и воздействия», учитывая сопутствующие факторы (местоположение дома на открытом пространстве или среди многоэтажек). Определение влияния снежного покрова на двухскатную крышу представляет произведение веса снега и поправочного коэффициента, который учитывает аэродинамические воздействия. Согласно СНиП, вес снега колеблется в пределах 80-560 кг/м

2. Зависимость коэффициентов от угла наклона крыши представлены на следующем рисунке:

Если угол превышает 60^о, этот параметр не учитывается ввиду невозможности задержки снежного покрова на двухскатной конструкции. Особые нагрузки предусматриваются в регионах с повышенной сейсмической активностью, при возможных штормовых ветрах или торнадо, что не характерно для большинства территорий.

Вычисление технических параметров стропил

Установка стропил отталкивается от формы двухскатной крыши, чем она сложнее, тем больше подстропильных элементов включает система. При использовании мягкой кровли, угол наклона крыши не превышает 20^о, более крутые конструкции предполагают установку ондулина, металлочерепицы или стандартного шифера.

Выбор шага стропил зависит от примененного материала для кровли и веса двухскатной конструкции, он варьируется в пределах 0,6-1,0 м. Количество ног определяется делением длины крыши на промежуток между стропильными парами с последующим добавлением 1. Полученный результат показывает количество ног на одну сторону крыши, для определения общего показателя цифру удваивают.

Установка стропил не обойдется без определения их длины, для чего применяют теорему Пифагора (с²=а²+ b²), где:

• Высота крыши (а) выбирается исходя из возможности дальнейшей эксплуатации чердачного помещения.
• Половина ширины дома обозначим b.
• Гипотенуза (с) представляет искомую величину – длину стропил.

Если для установки стропильной ноги не хватает максимально длины бруса 6 пм, применяют его сращивание путем стыковки или наращивания.

Определяя сечение стропил, учитывают следующие факторы:

• постоянные и переменные нагрузки:
• установка какого кровельного материала будет производиться;
• вид используемой древесины;
• длина стропильных ног и шаг между ними.

Таблица, приведенная ниже, поможет определить искомый параметр:

Шаг установки стропил (м)	Длина стропильной ноги, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0
0,6	40/150	40/175	50/150	50/150	50/175	50/200	50/200
0,9	50/150	50/175	50/175	75/175	75/175	75/200	75/200
1,1	75/125	75/100	75/175	75/175	75/200	75/200	100/200
1,4	75/150	75/175	75/200	75/200	75/200	100/200	100/200

Анализируя данные, выявляется закономерность: увеличение шага установки стропил пропорционально увеличивает нагрузку на каждую ногу, следовательно, ее сечение должно расти.

Примерные сечения отдельных элементов стропильной системы двухскатной крыши приведены ниже:

Элемент стропильной системы	Сечение бруса или доски, см
Мауэрлат	10/10, 15/15
Затяжки и стропильная нога	10/15, 10/20
Стойка	10/10, 10/15
Лежень	5/10, 5/15
Обрешетка	2/10, 2,5/15

Монтаж двухскатной крыши

После тщательной перепроверки расчетов приступают к установке мауэрлата.

Мауэрлат

Монтаж мауэрлата включает следующие шаги:

• Фиксация бруса на стене, предназначенной для опоры стропил. Если дом выполнен из сруба, функцию мауэрлата выполняет верхний венец. Здания, выполненные из пористого материала, предполагают установку мауэрлата по всей длине несущей стены.
• Проблема превышения стандартных размеров пиломатериалов при установке мауэрлата решается путем их сращивания.
• Для соединения мауэрлата двухскатной крыши брус выпиливается исключительно под прямым углом, функцию связующего звена выполняют болты. Использование проволоки, гвоздей и деревянных нагелей не приемлемо.

Установка мауэрлата может выполняться по центру опорной стены или со смещением. При фиксации конструкции до наружной границы стены должно остаться минимум 5 см. Применение гидроизоляционной защиты предохранит деревянный каркас двухскатной крыши от повреждений влагой. Надежное крепление – неотъемлемое условие установки стропил и мауэрлата на двухскатную крышу. Существует несколько способов выполнить данное требование:

• для монолитного строения идеально подойдут анкерные болты;
• срубы предпочтительней оснастить деревянными нагелями;
• пористые материалы хорошо совмещаются с арматурой или шпильками;
• в качестве дополнительного крепления при установке стропил применяется отожженная проволока;
• шарнирное крепление предполагает смещение стропильных ног в процессе усадки дома.

Установка стропил

Монтаж стропильных пар осуществляется двумя способами: непосредственно на крыше, что весьма непрактично, либо на земле. При втором способе могут возникнуть трудности при перемещении собранных элементов на крышу. Установке собранных пар на мауэрлат предшествует подготовка запилов, делают их исключительно на стропильной ноге, чтобы не ослабить основу деревянной конструкции. Варианты крепления изображены ниже:

Для установки парных стропил применяют временные распорки и подкосы. Коньковый узел формируется соединением вверху стропильных ног. Процесс предполагает несколько вариантов выполнения задачи:

• небольшая конструкция двухскатной крыши допускает отсутствие опорного бруса;
• большие размеры обязывают применить стропильный брус, служащий в дальнейшем опорой для стойки.
• метод врубки.

Варианты обустройства изображены на фото:

Установка обрешетки облегчает крепление кровельного материала, ее шаг напрямую зависит от использованного покрытия:

• максимальный шаг 44 см возможен при обустройстве крыши шифером или профнастилом;
• расстояния 350 мм будет достаточно при покрытии металлочерепицей;
• мягкая кровля предусматривает сплошную обрешетку.

Установка стропил содержит массу нюансов, которые сложно предусмотреть заранее. Облегчить подготовку запилов и врубов способны шаблоны, выполненные из тонких досок. Видеоматериал также ответит на некоторые возникшие вопросы.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

устройство и монтаж своими руками, видео и фото

Стропильную систему двухскатной крыши под силу возвести даже новичку, так как это довольно простая конструкция. Для возведения двухскатной стропильной системы необходимо заранее ознакомиться с деталями, подсчитать необходимые материалы для монтажа и выполнить требуемые расчеты. Следует знать, что при расчетах несущая способность данной конструкции зависит от влияния внешних факторов, таких как ветер, снег, а так же давление веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по строительству стропильной системы своими руками.

Содержание:

• Требования к строительным материалам
• Инструменты для возведения стропильной системы
• Виды стропильных систем для двухскатной крыши
• Насланные стропила
• Висячие стропила
• Расчет стропильной системы
• Размеры бруса для стропила
• Пошаговый монтаж конструкции стропильной системы двухскатной крыши
• Монтаж мауэрлата
• Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек
• Устройство обрешетки
• Карнизные свесы
• Фронтон

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

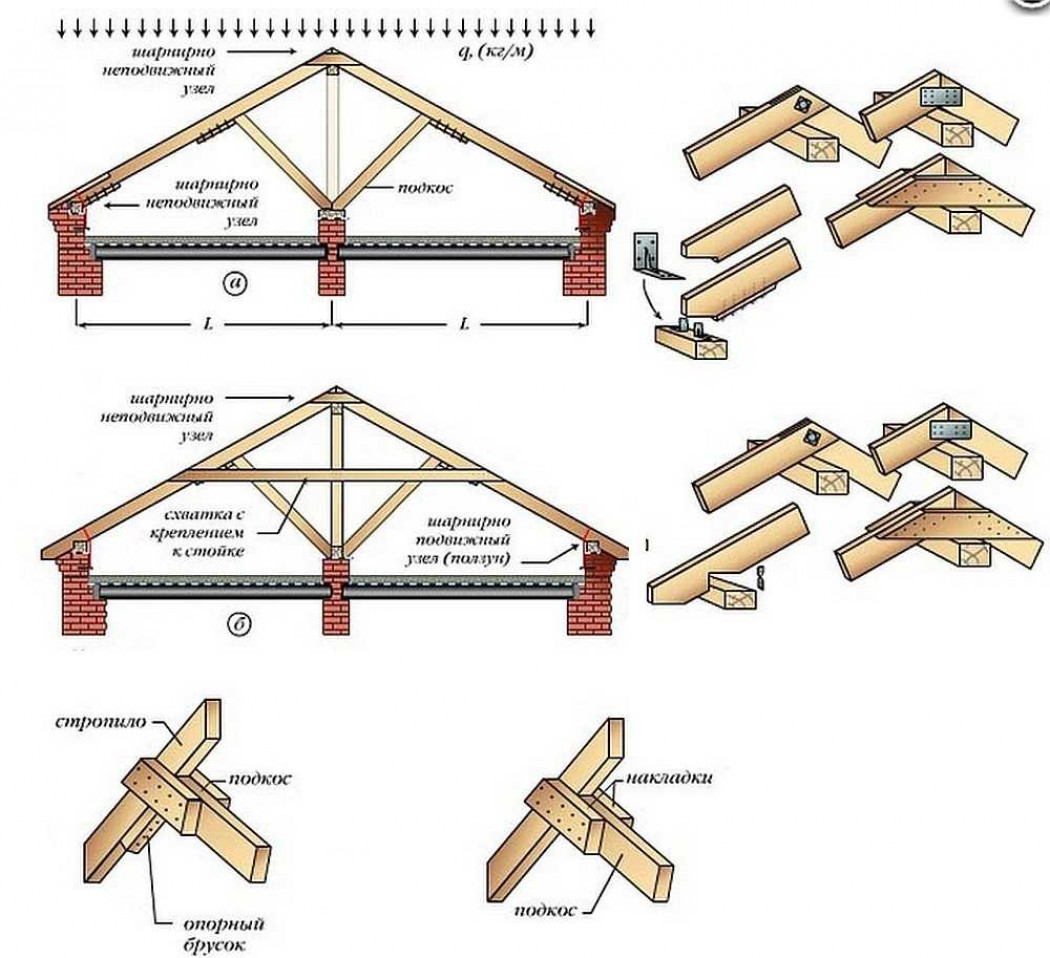

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м² кровельного покрытия, обрешетки. Важно что бы вес на 1 м² кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

Хомуты и стропильные стяжки

Ник Громико, CMI® и Бен Громицко



Хомуты и стропильные стяжки представляют собой горизонтальные элементы каркаса крыши, каждая из которых имеет разные цели и требования. Домашние инспекторы должны быть знакомы с этими конструктивными элементами и различиями между ними, поскольку они не одинаковы.

Обратите внимание, что в соответствии с Международными стандартами проведения общей инспекции дома инспектор должен осмотреть видимые и доступные элементы конструкции, а также общую конструкцию кровельной системы.

В физике натяжение — это сила притяжения, с которой твердый объект действует на другой объект. Элементы растяжения представляют собой твердые объекты (или элементы конструкции), которые подвергаются осевым растягивающим усилиям или растяжению. Хомутовые стяжки и стропильные стяжки являются примерами натяжных элементов.



Натяжная стяжка

Натяжная стяжка представляет собой элемент конструкции, который подвергается чистому натяжению.



Стяжки для воротника

«Стяжки для воротника» определены в Международном жилищном кодексе (IRC) в Разделе R802.4.

Анкерная стяжка представляет собой растяжную стяжку в верхней трети противоположных фронтонных стропил, предназначенную для предотвращения отделения стропил от коньковой балки в периоды неуравновешенных нагрузок, например, вызванных ветром или неуравновешенными нагрузками на крышу из-за снега. Хребтовые бретельки разрешается заменять галстуками воротника.

Если для соединения противоположных стропил устанавливаются хомуты или коньковые хомуты, они должны располагаться в верхней трети чердачного помещения. Они должны быть не менее 1 дюйма на 4 дюйма (25 мм на 102 мм). Расстояние между ними должно быть не более 4 футов (1219мм) друг от друга. Они должны быть правильно закреплены.

В районах с сильным ветром подъем может сорвать крышу дома, если она не закреплена должным образом.

Хомуты и коньковые хомуты должны быть установлены на крыше с минимальным уклоном 3:12, максимальной скоростью ветра 100 миль в час и максимальным пролетом крыши 36 футов.

Другие сведения о галстуках-воротниках:

• Они могут быть обязательными или необязательными в зависимости от юрисдикции. Инспекторы InterNACHI не должны считать отсутствие воротничков недостатком, если только они не знают, что воротнички требовались в юрисдикции, в которой находится дом, во время его постройки.
• Хомуты, вероятно, не понадобятся, если для крепления стропил к коньку использовались утвержденные металлические соединители.
• Там, где они требуются, их следует устанавливать на каждое второе стропило, если стропила находятся на 24-дюймовом расстоянии.
• Завязки воротника, вопреки распространенному мнению, не препятствуют растеканию стен.



Стяжки для стропил

Термины «стяжки для стропил» определены в Международном жилищном кодексе (IRC) в Разделе R802.5.

Стяжка для стропил представляет собой натяжную стяжку в нижней трети противоположных фронтонных стропил, предназначенную для сопротивления распору стропила наружу под нагрузкой. Во многих ситуациях вы обнаружите, что потолочные балки, установленные параллельно стропилам, предназначены для использования в качестве стропильных связей. На макете каркаса крыши ниже показана стандартная стяжка стропил.







Стропильные связи устанавливаются между противолежащими стропилами и должны устанавливаться как можно ближе к верхней пластине.



Стяжки для стропил помогают противостоять внешнему напору, который стропила оказывают на наружные стены. Они помогают удерживать стены от расползания из-за веса крыши. Когда стены расширятся, коньковая доска может провиснуть. Провисание конька является одним из признаков того, что в конструкции крыши может не хватать соответствующих стропильных связей. Стяжка стропил образует нижний пояс простой треугольной фермы крыши.

Когда потолочные балки проходят перпендикулярно стропилам, инспекторы могут обнаружить стропильные стяжки, установленные над потолочными балками в качестве элементов каркаса через каждые 4 фута над потолочными балками, соединяющими противоположные стропила.

Стяжки для стропил должны иметь размер не менее 2 x 4 дюймов (51 мм × 102 мм).

Другие сведения о стяжках для стропил:

• Стяжки для стропил требуются всегда, если только крыша не имеет структурного (самонесущего) конька или не построена с использованием инженерных ферм. Отсутствие стропильных связей является серьезной конструктивной проблемой в традиционной каркасной крыше.
• В большинстве домов потолочные балки также служат стяжками для стропил.
• Если стропила ориентированы перпендикулярно потолочным балкам, стропильные анкеры следует устанавливать непосредственно над потолочными балками. Стяжки обычно опираются на лаги.
• Когда стропила устанавливаются на 24-дюймовых центрах, стропильные стяжки обычно устанавливаются на каждом втором стропиле.
• Нередко можно увидеть стропильные стяжки размером 2 x 4 дюйма или 2 x 6 дюймов.

Растягивающие силы

Стропильные и хомутовые связи подвергаются огромным растягивающим усилиям. Эти силы делают крепление связей к стропильным доскам критической проблемой. Сила в каждой связи увеличивается с обратным уклоном. Так, чем больше уклон крыши, тем слабее тяга наружу.

Нагрузка наружу



Нагрузку на конструкцию можно рассчитать путем объединения статической нагрузки или веса самой конструкции, динамической нагрузки, которая различается для разных конструкций, снеговой нагрузки и ветровой нагрузки.



В простой двускатной крыше стропильные доски несут временные и постоянные нагрузки, которые толкают вниз и наружу к верхней части несущих стен. Эта горизонтальная направленная наружу тяга может быть значительной. Чтобы противостоять этой горизонтальной направленной наружу тяге, Международный жилищный кодекс требует, чтобы каждая пара стропил была надежно соединена друг с другом сплошной потолочной балкой, а на крышах с уклоном менее 3:12 устанавливалась коньковая балка. (см. иллюстрацию ниже).





Потолочные балки



Если потолочные балки не соединены со стропилами в верхней части стены, балки, соединенные выше на чердаке, должны быть установлены в качестве стропильных связей, или должна быть обеспечена непрерывная связь. Там, где потолочные балки не параллельны стропилам, необходимо установить стропильные связи. Если потолочные балки или стропильные связи не предусмотрены, конек, образованный этими стропилами, должен поддерживаться стеной или балкой.



Концы потолочных балок должны располагаться внахлест не менее чем на 3 дюйма или стыковаться с несущими перегородками или балками и прибиваться гвоздями к несущему элементу. Если потолочные балки используются для обеспечения сопротивления распору стропил, балки внахлест должны быть прибиты вместе в соответствии с таблицей R802.5.1(9) IRC. Например, если дом имеет уклон 4:12, стропила находятся на расстоянии 16 дюймов в центре, снеговая нагрузка составляет 30 на квадратный фут (psf), а пролет крыши составляет 28 футов, вам потребуется восемь обычных гвоздей 16d (или 40d коробчатые гвозди) на каждом стыке стропила и пятки. Столько гвоздей может искать домашний инспектор.

Соборные потолки



Соборные потолки популярны во многих домах, но они имеют особые проблемы с нисходящей нагрузкой на стропила, которые выталкивают внешние стены наружу. Завязки с открытым воротником и коньковые балки решают многие из этих проблем. Чем выше расположена стяжка, тем меньше рычагов для противодействия направленным наружу силам. Потолки многих соборов часто имеют признаки движения, например, треснувший гипсокартон. Наиболее эффективный способ уменьшить направленную наружу тягу — использовать коньковую конструкционную балку.



Нижний пояс фермы



В традиционной ферме крыши нижний пояс действует как натяжная связь между наружными стенами. Внесение изменений в установленные фермы не допускается. Разрезание любой фермы, особенно нижнего пояса, разрушает структурную целостность фермы. Если инспектор обнаружит, что пояс фермы был срезан, он/она должен порекомендовать обратиться к инженеру-строителю.



Нижний пояс фермы не должен крепиться к перегородке внутренней стены. Прикрепление нижнего пояса фермы к внутренней стене может привести к тому, что элементы стенки, рассчитанные на растяжение, станут элементами сжатия. Когда нижний пояс прибит к верхней плите внутренней стены, жилищный инспектор может заметить растрескивание внутренней отделки в углу готовой стены и потолка.



 Нижняя треть



Старые строительные нормы и правила разрешали устанавливать стропильные связи очень высоко над верхней плитой стены, на расстоянии до двух третей расстояния между верхней плитой и коньком. IRC 2012 теперь ограничивает это до одной трети расстояния между плитой и гребнем. Например, если недостроенный гараж имеет крышу с уклоном 4:12, а пролет крыши составляет 24 фута, стропильные стяжки должны быть расположены не более чем в 16 дюймах от плиты, согласно современным строительным нормам.



Натяжение

На приведенном ниже макете каркаса крыши показана стандартная хомутная стяжка. По мере того как нагрузка прикладывается вниз, натяжение хомута увеличивается.





Сжатие



На приведенном ниже рисунке показана ферма центральной стойки на стойках. Когда нагрузка прикладывается вниз, сжатие в стойках увеличивается.





Изгибающий момент



Изгибающий момент возникает, когда сила изменяется от прямой формы к криволинейной или угловой. На приведенном ниже рисунке показана хомутная стяжка со стропилами поверх стен с традиционным каркасом. Когда нагрузка приложена вниз, стропила подвергаются изгибающему моменту под стяжкой воротника. Этот изгибающий момент оказывает внешнее давление на стены, делая их отвесными.





Резюме



Таким образом, анкерные и стропильные анкеры выполняют разные функции, но обе являются важными элементами каркаса крыши, и инспекторам полезно знать об их различиях по порядку. правильно называть вне дефекты.







Пройдите бесплатный онлайн-учебный видеокурс InterNACHI по общей инспекции крыш

Прочтите серию статей InterNACHI Mastering Roof Inspections

Другие статьи по инспекции, подобные этой.

Относительно хомутов см. Руководство по строительству деревянных каркасов 2001 г. [см. комментарии к рисункам R802.5.2(2) и R802.5.2.2].







План двускатной крыши 16×20

Этот пошаговый проект своими руками примерно  План двускатной крыши 16×20 . Эта статья является ЧАСТЬЮ 2 проекта сарая 16×20, где я покажу вам, как построить двускатную крышу. Двускатная крыша имеет уклон 30 градусов, что делает ее идеальной практически для любого региона. Добавьте усиление на крышу, если вы живете в районе с сильным снегопадом или ураганами. Взгляните на остальную часть моих планов деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум-планы ЗДЕСЬ .





План двускатной крыши 16×20

Здание-16×20-навес



[tabs tab1=»Материалы» tab2=»Инструменты ” tab3=»Время» tab4=»Связанные планы ”] [tab id=1]

• I  – 22 шт. пиломатериала 2×6 – длина 130″, 11 шт. – 185″ длиной  ФЕРМЫ
• I  – 4 шт. пиломатериала 2×4 – длина 7 1/4″, 22 шт. пиломатериала 2×4 – длина 21 1/4″, 4 шт. – длина 35 ″, 18 шт. – длина 48 ″ ОПОРЫ
• G  – 4 шт. сайдинга T1-11 – длина 32″x48″, 4 шт. – 48″x59 3/4″ длины  КОНЕЦ
• J  – 8 шт. пиломатериалов 2×6 – длина 130 ″, 36 шт. – 8 ″ длиной  СВЕТЫ
• K — 8 кусков фанеры 3/4″ — длина 48″x96″, 4 куска — длина 48″x48″, 4 куска — длина 30 3/4″x96″, 4 куска — 48″x30 3/4 ″ в длину, 4 шт. – 11 1/2″x96 ″ в длину, 4 шт. – 11 1/2″x30 3/4″ в длину  КРЫША
• L – 500 кв.м толя, 500 кв.м битумной черепицы КРОВЛЯ
• M  – 2 шт. пиломатериала 1 × 8 – длина 263 1/4″, 4 шт. – длина 132″ ОБИВКИ

---

• 30 пиломатериалов 2×6 – 12 футов
• 11 шт. пиломатериалов 2×6 – 16 дюймов
• 3 пиломатериала 2×6 – 8 футов
• 15 пиломатериалов 2×4 – 8 футов
• 4 шт. сайдинга T1-11 – 4’x8′
• 16 кусков фанеры 3/4″ – 4’x8′
• 4 пиломатериала 1×8 – 12 футов
• 2 пиломатериала 1×8 – 20 футов
• 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
• гвозди 4d, стропильные стяжки
• наполнитель для дерева, клей для дерева, морилка/краска
• 500 кв. футов толя, 500 кв. футов битумной черепицы

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, Защитные очки

[/tab] [tab идентификатор =3]

 Один день

[/tab][tab id=4]

• ЧАСТЬ 1: Планы навесов 16×20
• ЧАСТЬ 2: Чертежи крыши навеса 16×20
• ЧАСТЬ 3: Планы двойных дверей сарая

[/tab][/tabs]





План двускатной крыши 16×20

Строительство стропил

фермы. Обрежьте оба конца 2×6, как показано на схеме. Кроме того, сделайте надрезы в стропилах, чтобы они правильно подходили к верхним плитам.

Сборка ферм

Положите стропила на ровную поверхность и прикрепите нижние компоненты. Обязательно сделайте надрезы под углом 60 градусов к обоим концам нижних стропил. Не оставляйте зазоров между компонентами для аккуратного результата.

Фронтонные концевые опоры

Установите опоры 2×4 на фермы, расположенные на обоих концах крыши. Вам необходимо установить эти опоры, чтобы боковые панели могли иметь раму для фиксации.

Обычные фермы

Для остальных ферм необходимо установить всего несколько опор, как показано на схеме.

Установка косынок

Используйте фанеру 1/2″ для косынок. Отметьте линии разреза на листе, а затем выполните работу с помощью пилы. Прикрепите косынки к стыкам и закрепите их на месте винтами 1 5/8″. Косынки будут плотно скреплять раму ферм.

Установка ферм

Установка ферм в верхней части навеса 16×20. Установите фермы с дополнительными опорами на концах фронтона. Прикрепите остальные фермы к верхней части сарая через каждые 24 дюйма по центру. Используйте спиртовой уровень, чтобы отвесить фермы и зафиксировать их на месте с помощью стропильных связей.

Торцевые панели фронтона

Используйте сайдинг T1-11 для торцов фронтона сарая. Отметьте линии разреза на листах, а затем выполните работу с помощью пилы. Сгладьте края наждачной бумагой для профессионального результата. Выровняйте края заподлицо и закрепите панели на месте гвоздями 6-8d.

Изготовление свесов

Соберите свесы для сарая из деревянных стропил 2х6 и брусков. Просверлите направляющие отверстия в стропилах и вставьте винты 3 1/2″ в блоки. Расположите блоки на равном расстоянии друг от друга.

Установка навесов

Установка навесов на переднюю и заднюю часть сарая. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы плотно зафиксировать их на месте.

Установка кровельных листов

Вырежьте кровельные листы из 3/4″ фанеры и прикрепите их к стропилам. Выровняйте края заподлицо и плотно закрепите листы на месте, используя 1 5/8″ винты, каждые 8″ вдоль стропил.

Установка боковых обшивок крыши

Установите обшивки 1×8 по бокам крыши. Отрежьте планки нужных размеров, а затем закрепите их на месте 2-дюймовыми гвоздями.

Передняя и задняя обшивка крыши

Соберите обшивку передней и задней части сарая из бруса 1×8. Сделайте 30-градусные надрезы на обоих концах накладок и закрепите их на месте 2-дюймовыми гвоздями, тщательно выровняв все.

Установка кровли

Покройте крышу сарая рубероидом, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него.

После этого прикрепите битумную черепицу к крыше, начиная с левой нижней стороны крыши. Прочтите инструкции производителя, чтобы понять, как правильно установить черепицу на место.

Планы сарая 16×20 – вид сбоку

Этот сарай – идеальный выбор, если вы хотите построить мастерскую. Кроме того, вы вносите некоторые изменения в мои планы и устанавливаете гаражную дверь перед навесом. Таким образом, вы можете использовать сарай для гораздо большего количества целей.

Чертежи сарая 16×20

Не забудьте просмотреть ЧАСТЬ 1 и ЧАСТЬ 3 , чтобы узнать, как построить каркас сарая, а также как сделать двойные входные двери. Это простой проект, поэтому вас не должна пугать его сложность. После того, как вы получите разрешение на строительство (если требуется), вы можете начать проект.





Этот проект по деревообработке был примерно 16×20 планы фронтона сарая бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.
