Как правильно повесить батарею отопления на стену видео: инструкция и советы — Портал о строительстве, ремонте и дизайне

Как правильно повесить радиатор отопления

Вход / Регистрация

Инструкции

Установка радиаторов — один из важнейших этапов монтажа отопительной системы. При этом нужно иметь четкое представление о том, как закрепить радиаторы отопления правильно, поскольку от этого зависит не только эффективность работы системы, но и ее безаварийность.

Необходимый инструмент

Перед тем, как приступать к монтажным работам, необходимо подготовить инструмент, который потребуется, чтобы повесить батареи.

В том числе, необходимо приготовить:

• перфоратор с буром диаметра, соответствующего диаметру применяемых дюбелей;
• комплект слесарного инструмента;
• строительный уровень;
• рулетку.

Также потребуется расходный материал в виде ФУМ-ленты для уплотнения резьбовых соединений батареи.

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением.

При этом должны быть соблюдены следующие требования:

• расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
• расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
• расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
• рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

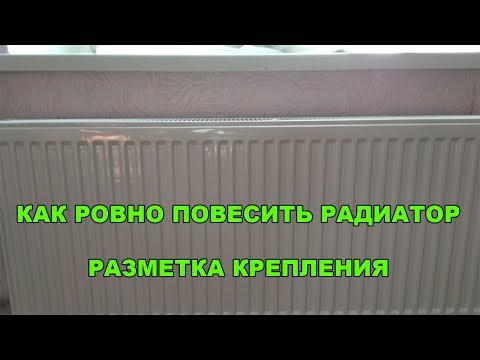

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

1. Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
2. Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
3. Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
4. От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
5. От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
6. От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

23 Марта 2018

Инструкции

Есть вопросы о продукции Lammin?

Чтобы приобрести инженерную сантехнику оптом или стать дилером Lammin, звоните!

+7 (800) 700-83-55

+7 (800) 700-83-55

Как повесить батарею на стену из гипсокартона

Ремонт окончен, все стены выровнены гипсокартоном и осталось только закрепить элементы для отопления квартиры, ведь зимы в нашей стране суровые. Батареи или радиаторы отопления конструкции, имеющие немалый удельный вес, так как в них находится теплообменник. Как повесить батарею на гипсокартон, ведь он не может выдержать большую нагрузку. Но если правильно подойти к монтажу, то это можно сделать. Рассмотрим как.
Вариант батареи на всю высоту стеныЕсть два вида отопительных приборов – радиаторы и батареи и нужно определить, есть ли различия между монтажом одного и другого прибора. Разница в монтаже есть. Батарея весит больше, чем радиатор. Так что к закреплению первой конструкции нужно отнестись очень внимательно.

Вернуться к оглавлению

Полное содержание материала

• 1 Крепежи
• 2 Основные виды радиаторов
• 3 Габариты конструкции
• 4 Дизайнерские особенности
• 5 Как закрепить батарею – пошаговая инструкция
• 6 Закрепляем алюминиевую конструкцию
• 7 В заключении
• 8 Подборка фото оформления интерьеров с радиаторами отопления

Крепежи

Главное, правильно выбрать крепеж, так как от него будет зависеть, насколько прочно будет держаться отопительный прибор на стене.
Что нужно учитывать при выборе кронштейнов:

• вес батареи;
• тип основания. В этом случае имеет значение материал, который был закрыт листами гипсокартона.

Подробно рассмотрим батареи отопления, так как для правильного крепления стоит учитывать не только вес, но и габариты.
Варианты крепежей для радиаторов Есть несколько видов крепежа для конструкций отопления: простой крюк с заостренным концом, который просто вбивается в стену, кронштейн, оснащенный дюбелем и крепеж с пластмассовой пробкой.

Вернуться к оглавлению

Основные виды радиаторов

1. Чугунные конструкции старого образца, имеющие немалый удельный вес. Эти конструкции очень сложно установить даже на обычную стену, поэтому по возможности их лучше поменять на другие модели. Но стоит отметить, что чугунная батарея имеет свои преимущества: долговечность, практичность, хорошая теплоотдача. Такие конструкции нагреваются долго, но при этом и процесс остывания у них длительный. Чугунные радиаторы
2. Алюминиевые радиаторы – небольшой вес, быстро нагреваются и начинают отдавать тепло, но так же быстро остывают, если на теплотрассе произойдет авария. Конструкции появились на рынке не так давно, они уже окрашены, выдерживают давление в коммуникации, не требуют специального ухода.Алюминиевые радиаторы
3. Стальные радиаторы — характеристики схожи со вторым вариантом конструкций для отопления. Так же немного весят, служат долго, но могут не выдержать при резком повышении давления в сети.Стальные радиаторы

Вернуться к оглавлению

Габариты конструкции

Все зависит от помещения и температуры теплоносителя зимой. Если топят хорошо, то большой радиатор ставить нет необходимости, если ситуация обратная, то стоит выбирать оптимальное количество секций для обогрева помещения. От количества элементов на радиаторе, зависит качество кронштейнов и их число.
Пример размерного ряда стальных радиаторовНапример, для небольшой кухни достаточно 3 секции, а вот комната в 24 квадрата потребует установки 5-8 секционного радиатора.

Вернуться к оглавлению

Дизайнерские особенности

Стоит учитывать при покупке крепежа и дизайн, радиатора отопления. Так как обычные кронштейны могут не подойти. Покупаете дизайнерскую конструкцию, проследите, чтобы в комплект входили крепежи.
Дизайнерские радиаторы

Вернуться к оглавлению

Как закрепить батарею – пошаговая инструкция

Рассмотрим, как закрепить чугунную батарею – метод устаревший, но до сих пор многие пользуются именно его.

Удельный вес этой батарее не выдержит даже двойной гипсокартон, поэтому нужно закрепить конструкцию на капитальную стену через ГКЛ, только так можно быть уверенным в надежности крепежа.

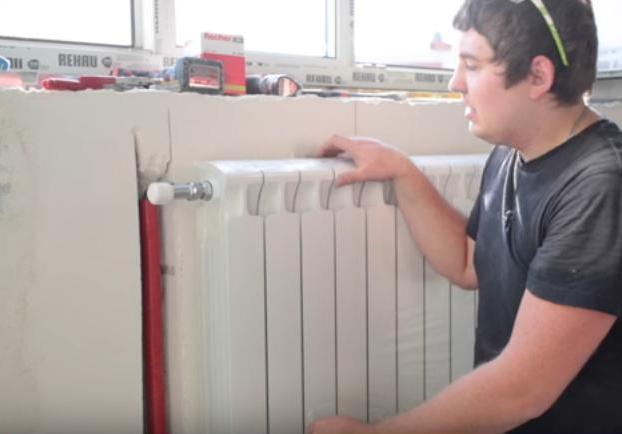

В видео показано как правильно крепить радиатор на стену из гипсокартона.

Совет! Для прочности конструкции к чугунной конструкции можно приварить фигурные ножки, которые возьмут на себя нагрузку от веса батареи. Чтобы батарея не завалилась, в профиль вкручивают кронштейны. Кроме этого железные трубы будут поддерживать батарею. Но мы рассматриваем, как закрепить радиатор на гипсокартон.
Итак:

1. Первым делом при помощи дрели со сверлом по дереву просверлить отверстия в ГКЛ. Делать это нужно аккуратно, без нажима, так как гипсокартон может сломаться. Важно! Расстояние между ГКЛ и основанием может доходить до 10 см, поэтому бур для перфоратора берется 20 см.
2. Как только отверстия в ГКЛ готовы, нужно взять перфоратор с буром 10 мм в диаметре и пробурить в основной стене отверстия под крепеж. Старайтесь держать инструмент ровно параллельно полу, чтобы впоследствии кронштейн не ушел вбок.Бурение отверстия в стене для установки кронштейнов
3. Затем забиваем крюки в отверстия. В идеальном варианте, будет установить дюбель и в него вкрутить крепеж с резьбой, но такие элементы найти трудно, особенно под чугунную батарею, поэтому предположим, что у нас есть крюк с заостренным концом. Установка крюков для радиатора
4. В случае если крюк шевелится или не входит на нужное расстояние, то нужно его вытащить и рассверлить отверстие большим диаметром и глубже. Затем приготовить деревянный чепик, в середину которого вбивается крепеж, и только потом забивается в стену.
5. Повесить батарею на кронштейн, проверить уровень. Если батарея висит неровно, то можно немного подбить крепеж молотком. Старайтесь сильно не стучать по кронштейну, так как в кирпичной стене из старого материала, можно разболтать крепеж и придется проводить работу заново.Установка чугунной батареи

Это вся инструкция для закрепления чугунной батареи на стену из гипсокартона. Теперь рассмотрим, как закрепить алюминиевый радиатор.

Вернуться к оглавлению

Закрепляем алюминиевую конструкцию

Радиатор – это конструкция из алюминия или металла, которая намного легче по весу и смотрится привлекательней, чем чугунные элементы. Процесс крепления проще, так как: во-первых, вес конструкции небольшой, во-вторых, в комплекте с радиатором идет специальный крепеж с пробкой.

1. Процесс монтажа начинается, как и в первом случае со сверления отверстий в гипсокартоне. Здесь нужно взять сверло, соответствующее толщине крепежного элемента.
2. Затем взять перфоратор и буром на 8, сделать отверстия в основании – 7 см в глубину.Установка кронштейна для радиатора
3. Накрутить пробку на кронштейн и вбить при помощи молотка в подготовленные отверстия.
4. Как только кронштейн с пробкой будет вбит до стены, нужно протолкнуть пробку и закрутить крепеж.Установка алюминиевого радиатора

Для легких радиаторов, у которых малое количество секции, можно применить специальные крепежи, позволяющие повесить конструкцию прямо на лист ГКЛ. Этот крепеж похож на дюбель-бабочку, при вкручивании этого крепежа с обратной стороны гипсокартонной плиты раскрывается зонтик, который распределяет нагрузку по листу.

Вернуться к оглавлению

В заключении

Как видим, сложностей в закреплении конструкций из гипсокартона нет и выполнить эту работу можно своими руками, применив советы, описанные выше. Профессиональные сантехники советуют поменять трубы отопления, перед заменой батареи и установить специальные краны с возможностью регулировки работы батареи. Например, если в квартире будет жарко, то можно ограничить подачу теплоносителя в конструкцию. Кроме этого, если на старые трубы установить новые приборы, то есть вероятность того, что радиатор выйдет из строя раньше времени.

Вернуться к оглавлению

Подборка фото оформления интерьеров с радиаторами отопления
