Как приварить петли на ворота – пошаговая инструкция

Как правильно приваривать петли на ворота + видео

Такое простое дело, как правильно приваривать петли на ворота, практически всегда превращается в сложности и проблемы. Большинству людей намного проще сварить каркас правильной геометрической формы калитки и ворот, чем устанавливать готовые конструкции на место и добиваться, чтобы она нормально функционировала.

На самом деле работа не такая уж сложная, но она будет требоваться предельной аккуратности и точности, а еще знания определенных нюансов.

Содержание:

Подбор петель и их количество

Если вы приняли решение применять для монтажа ворот петли приварного типа, то выбирать можно из определенных видов:
Самый недорогостоящий и простой вариант представляет собой цилиндр разъемного типа с вращающейся осью в одном месте и колпачковой полостью в другой. Такие петли сильно нуждаются в периодическом смазывании, без которой они начинают быстро скрипеть.
Самые популярные петли той же конструкции, но они усовершенствованы подшипником или шариком, на которые опирается ось. Они бывают и двухсекционные, и трехсекционные.

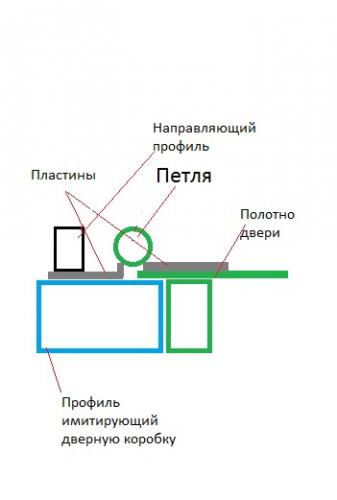

Еще одним вариантом являются пели с приваренными к каждому элементу металлическими пластинками.

Обратите внимание, что приварные петли чаще всего обладают круглым сечением и в собранном виде будут напоминать цилиндр. Но их сечение бывает каплевидным, с заострением вдоль стенок. Конфигурация никак не будет воздействовать на эксплуатационные характеристики изделия, а еще она подбирается исключительно поз удобству установки – кому-то удобнее приделывать одни, а кому-то остальные. Но на самом деле мало знать, каким именно образом приваривать петли до ворот – для начала требуется произвести расчет нагрузки на них и определиться с числом. Сделать это не так уж сложно, если вы знаете о весе створок.

Петли, которые не имеют пластинок, могут выдерживать максимуму 4 центнера в зависимости от их длины и диаметра, а также толщины металла. А петельки с пластинками, которые принимают на себя все нагрузки, которые рассчитаны на более большой вес – они способны выдерживать до 6 центнеров. Зная расчетный тип нагрузки на петли, а еще конструкционный вес, можно определять их требуемое число. Естественно, меньше двух штук на створку не пойдет. А в том случае, если ворота тяжелые, то количество навесов должно быть 3-4. Дополнительную петлю требуется устанавливать чуть ниже, чем верхнюю, на которую будет приходиться основная нагрузка. Кстати, усиливать простые петли можно даже самостяоетльно, приваривая к ним вырезанные из металла с большой толщиной пластинки требуемого габарита. Сварочный шов должен получиться сплошным.

Технология приваривания петель

Перед тем, как рассказать про том, как именно приваривать петли для ворот, следует подробно рассмотреть все условия, которые нужны для их нормальной работоспособности. В том случае, если нагрузка подсчитана правильно, петли могут не справляться с ней, если их положение будет хотя бы немного отклоняться от вертикали. Они будут быстро выходить из строя. А теперь о втором моменте – между петельным корпусом и опорным столбом должен остаться маленький зазор в 0.1-0.2 см, чтобы металлические столбовые части и ответная часть навеса не прикасались и не терлись друг о друга. Эту же щель требуется оставлять и со створочной стороны. Чтобы разобраться со всеми нюансами, требуется посмотреть видео.

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.
В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

Опытные мастера рекомендуют для начала приварить навесы до створок, укладывать их на ровную поверхность горизонтального типа. К ним приварите половину в виде полого цилиндра, а к опорам в будущем – ответную часть со штырем (причем штырь должен быть направлен кверху).

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам.

Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.
На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Обратите внимание, что кабель массы аппарата для сварки цепляют к тому месту навеса, которое будет приварено. Если устанавливать его на опору, то в конечном итоге от контактной сварки петельные половинки могут сцепляться друг с другом.

Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид. Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.

Заключение

Итак, вы уже узнали о том, как приварить петли на ворота, и можно сделать это при помощи винтов или гаек. На сварной метод более долговечный и надежный, особенно если знать, как именно приваривать петли к воротам и правильно произвести все требования, которые касаются технологии установки.

Рейтинг

( 49 оценок, среднее 4.35 из 5 )

1 21 073.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Как правильно приварить петли? Вертикал и потолок.

содержание видео

Рейтинг: 4.0; Голоса: 1

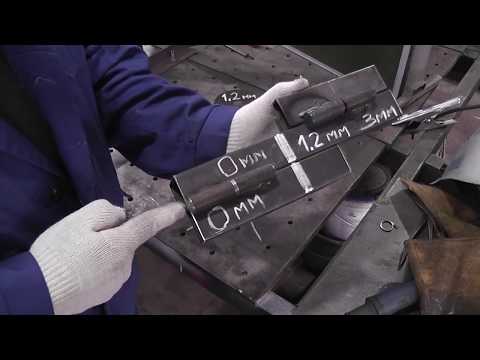

В этом видео разберем и покажем как приварить петли в вертикальном и потолочном положении.

Адольф: Хрен так сваришь- это профи варит. А я варю так, что соплей много а петля то отпадывает то зашлаковка. Но за видео всеровно Спасибо!
Может Вы ещё пожалуйста покажите как петлю каплю варить к листу металла(железную, тёплую дверь собираемся варить а как капли варить не понятно) а то капля там толстый металл а сам лист 2 мм холоднокатанный лист. И вообще холодно и гарячекатанный метал- это как то влияет на сварку или нет? Если холоднокатанный лучше то какая марка стали лучше под сварку?
Дата: 2020-09-05

← Как правильно приварить петли? Легкий совет для новичка.

Новый сварочный инвертор TIG AC/ DC Torros 200 puls. Давай посмотрим? →

Похожие видео

Расхватают за минуту! Супер НЕЖНОЕ, лимонное печенье! Готовится легко и просто!

• Татьяна огородница

Без рассады урожай больше! Важная причина отказаться от выращивания рассады огурцов, кабачков.

• Иван Русских

Чеснок не пожелтеет- чем подкормить его весной.

• Сад и Огород — Своими руками

Одна ложечка этого средства и рассада преображается на глазах! Мощный защитник и стимулятор урожая.

• Иван Русских

Рассада томатов станет крепкой, коренастой и тёмно-зелёной.

• Сад и Огород — Своими руками

Рассада из хилой в жирненькую за считанные дни! Подкормка от вытягивания!

• Татьяна огородница

Комментарии и отзывы: 9

Borbizeraund
Блин, у меня другая проблема, в том году забор поставили, в этом году на дачу приехал, одна петля отвалилась от воротины, проблема в том, что в профиле воротины осталась дырка(на углу)аккурат как приваривали, посоветуйте как приварить? может вырезать кусок из профиля, приварить к профилю ворот, и потом на него приварить петлю? или может как нибудь по другому? посоветуйте пжл, аппарат сварочный есть, опыта мало(

Сергей
Блин пока смотрел ролик три раза на взрыд поржал, не к афтору без претензий, молодец братан, в душе пидогог, а с мешено то что ты зрителей на примере шарнира учишь варить катушку, ты чё их на НАКС готовиш им ба 46й прис. люнявиить штаб на шлаке держалось а ты тугоплавкими шпаришь. Простой обыватель тугоплавкий Эля. По месту хрен разажгёт, ты знаешь о чём я. Я вижу ты и сам ржошь, тебе нравица как у тебя палучается

DiMiD
Нормас всё объясняешь. Расскажи про подбор сварочного стекла. По себе знаю что многие варят на одном стекле и даже не задумываются ни о чём. Беря маску у таких чтоб прихватить, можно просто ничего не увидеть, так как там стит очень тёмное стекло, да и ещё оно всё забрызгано. А ведь качества шва и форма во многом зависят т того как сварщик видит что варит

Nik
Отмечу один момент о котором редко дают комментарии. Похвалю работу оператора, без работы которого, было бы не передать, что и как происходит во время сварки. А видео на самом деле стало качественнее. За сюжет и сварку так же благодарность команде. Успехов!

My
Приветствую!
как раз в ТЕМУ! Спасибо ОГРОМНОЕ! Скоро буду варить петли в вертикале на форточках теплицы, длинна форточки 8 метров, с очень большой парусностью, только на таких петлях и устоит.

Игорь
Я не варил таких больших петель, на меньших и одного шва достаточно, но видео хорошее, если буду варить петли таких больших размеров, то после твоего видео, тоже буду усиливать!

Андрей
упомянутый ампераж, на всех сварочных аппаратах, в данной работе будет давать одинаковый результат? или мощность аппарата влияет? извините за корявый вопрос. учусь.

Dimiy
Привет. Подскажи если не трудно маску для сварки поу-автомата и сварки электродуговой. Там степень затимнение на простой если хамильон то какие настройки! Зарание спс.

Николай
Здравствуй! Нужно сварить хомуты из полосы 550. Я новичок, совсем новичек) заказал электроды ок46 2мм, подойдут такие или лучше 2, 5 — 3мм? И какой ток выбрать, около 90?

Как приварить цилиндрические петли к воротам

Автор: Liam Bryant

Каждый раз, когда металлическая дверь должна крепиться к металлической раме, цилиндрическая петля может быть отличным выбором. Независимо от того, строите ли вы или ремонтируете ящик для инструментов, ящик для хранения, ворота, дверь или сейф, вероятно, найдется цилиндрическая петля, которая удовлетворит ваши потребности.

Некоторые из положительных аспектов цилиндрических петель включают в себя:

Более эстетично, чем старые дверные петли
Обычно изготавливается с более жесткими допусками для лучшей функциональности
Доступны различные размеры, металлы и формы
Его можно прикрепить так, чтобы дверь или ворота можно было снять, просто подняв их или заслонка никогда не снимается в целях безопасности
Его можно приобрести с пресс-масленками для облегчения смазки

Часто концы стволов сужаются, придавая каждому концу наконечник в форме пули. Это придает обтекаемый вид шарниру.

Содержание

Из каких металлов изготавливаются шарниры ствола?

Еще одна замечательная особенность цилиндрических петель заключается в том, что они могут быть изготовлены из обычной стали, нержавеющей стали или алюминия.

Есть три основные части цилиндрической петли:

Штифт или охватываемая сторона
Листовая или охватывающая сторона
Втулка

Как правило, стальные петли поставляются с латунной втулкой, а петли из нержавеющей стали и алюминия стандартно поставляются с втулками из нержавеющей стали.

Каковы наиболее распространенные размеры шарниров ствола?

Цилиндрические петли можно приобрести у поставщиков длиной от 1,5″ до 10,5″ с 20 размерами в зависимости от выбора используемого металла. Благодаря диаметру корпуса цилиндрические шарниры выглядят гладкими. Например, шарнир длиной 3,9 дюйма будет иметь диаметр корпуса всего 0,6 дюйма.

Одна стальная цилиндрическая петля диаметром 3-3/16 дюйма со штифтом 5/16 дюйма может удерживать дверь или ворота весом 240 фунтов. А поскольку петли чаще всего используются парами, две из этих маленьких петель выдержат около 500 фунтов.

Как установить шарниры ствола?

Как и в случае любой петли, выравнивание очень важно. А так как шарниры ствола плотно прилегают, их необходимо выровнять еще точнее. Есть несколько способов обеспечить наилучшее выравнивание.

Один из них заключался в том, чтобы просто использовать линейку, помня о том, что стволы должны быть выровнены вместе. Обязательно отметьте или начертите линию на стойке и двери, прежде чем приваривать к ней петли.
Всегда приваривайте петли к воротам и стойке двумя прихватками с каждой стороны каждой половины петли.
После этого полностью откройте ворота и полностью закройте их, чтобы проверить заедание и правильную посадку.
Если петли заедают или не подходят должным образом, вам нужно будет отрезать их и заново выровнять.

Удачи во всех ваших сварочных проектах!
