Как проверить и прозвонить транзистор: особенности работы мультиметром

Проверка транзисторов является важным моментом в электронике и радиотехнике. Попытайтесь самостоятельно разобраться, как проверить транзистор мультиметром, не выпаивая. Это достаточно простая процедура, которую можно выполнить различными способами. Наиболее практичный вариант — проверка транзистора мультиметром. Именно об этом способе и пойдет речь в рассматриваемой статье.

  • Общие сведения
  • Проверка биполярного транзистора
  • Испытание полевого устройства
  • Преимущество метода

Общие сведения

На сегодняшний день существует два типа транзисторов — биполярный и полевой. У первого выходной ток создается с участием обоих зарядов в виде дырок и электронов, а в другом варианте участвует только один из носителей.

  • Биполярные элементы являются полупроводниковыми приборами с тремя выводами и двумя переходами типа p-n. Принцип действия таких приборов основывается на использовании положительных и отрицательных зарядов.
    Управление же ведется специально выделенным управляющим током. Широко применяются в различных технических схемах.
  • У полевого варианта имеются затвор, сток и исток, через которые осуществляется управление. В случае каких-либо неисправностей процедуру осуществляют различными способами, включая мультиметр. Рассмотрев указанное устройство и их основные особенности, перейдем к вопросу, как прозвонить транзистор мультиметром.

Проверка биполярного транзистора

Указанная процедура для биполярных транзисторов начинается с грамотной настройки прибора. Устройство переключают в режим проверки полупроводников, на дисплее должна высвечиваться единица. Выводы подключаются по аналогии с режимом измерения сопротивления. С портом СОМ соединяют провод черного цвета, а на выходе для измерения напряжения, сопротивления и частоты подключают красный провод. Если мультиметр не имеет соответствующего режима, то процесс следует вести в режиме измерения сопротивления при выставлении на максимум.

Еще важно, чтобы батарея мультиметра была полностью заряжена и исправны щупы. При соединении кончиков об исправности свидетельствуют писк прибора и нули на экране. Порядок действий в данном случае идет по таким шагам:

  • Правильно соединяем выводы мультиметра и транзистора. Определяем местонахождение базы, коллектора и эмиттера. Щупы меняют местами до тех пор, пока не произойдет падение напряжения. Проводим проверку по парам база-эмиттер или база-коллектор.
  • Пара база-коллектор означает, что красный щуп подведен к базе, черный же — к коллектору. Соединение работает в режиме диода и проводит ток лишь в одном направлении.
  • При проверке через соединение база-эмиттер черный провод подключают к эмиттеру. Ток также проходит исключительно в прямом направлении.
  • Переход эмиттер-коллектор исправен в том случае, если сопротивление на экране стремится к бесконечности.
  • Подключаем мультиметр к каждой паре контактов в обоих направлениях в обратном направлении, к базе включают черный щуп. Полученные результаты сравниваются.
  • Работоспособность устройства подтверждается наличием конечного сопротивления, обратная полярность показывает единицу.

В результате не потребуется выпаивания элемента на предмет его исправности. Если же вы хотите использовать для проверки лампочки и другие элементы, то не рекомендуется этого делать, поскольку есть риск окончательно испортить транзистор биполярного типа.

Испытание полевого устройства

Процедура по таким элементам

аналогична биполярным. Однако здесь имеются некоторые особенности:

  1. Если положительный щуп приложен к мультиметру, а отрицательный к истоку, то происходит зарядка емкости и открытие перехода.
  2. Перед проверкой канала сток-исток выполняют короткое замыкание всех выводов для разрядки емкости. Сопротивления снова увеличивают и можно повторно прозванивать их мультиметром.
  3. Нередко ставятся внутренние диоды. Во время процедуры проявляются свойства полупроводникового прибора.
  4. По указанной выше причине нужно убедиться в наличии диода, дабы измерение проходило без ошибок.
  5. После первого процесса меняют местами щупы. На дисплее появится единица, указывая на бесконечное сопротивление. В противном случае транзистор неисправен.

За счет указанных моментов удается произвести качественную проверку полевых устройств, не задействовав при этом выпаивания. Если же у вас составной прибор, то проверка аналогична методике по биполярным устройствам.

Преимущество метода

Проверка транзистора с применением мультиметра выгодна тем, что нет необходимости выпаивания элемента, и она — достаточно точная. Методика проверки биполярных и полевых устройств схожа, но необходимо учитывать ряд моментов и нюансов, которые способствуют улучшению методики. Грамотная настройка мультиметра и умение работать с различными элементами позволит произвести наиболее точную и качественную проверку исправности приборов любого вида.

Как проверить транзистор? Воспользуйтесь мультиметром

Главная > Новости > Как проверить транзистор мультиметром

Проверяем работоспособность транзистора мультиметром

При работах с печатными платами, разработке и создании микросхем, для того, чтобы оборудование в последующем было работоспособным необходимо очень внимательно относиться не только к сборке схемы, но и к подбору составляющих элементов. В этом случае одной из обязательных операций является их предварительное тестирование. При диагностике неисправности приборов приходится тестировать каждый элемент по отдельности, не нарушая схемы. Поэтому вопрос о том, как проверить транзистор мультиметром является для электронщиков, радиотехников весьма актуальным.

Транзисторы и их виды

Радиоэлемент с тремя контактами, триод, предназначен для управления током электроцепи при воздействии на него внешнего сигнала. Он используется при создании генераторов, усилителей, других подобных систем.

Триоды лампового типа были очень громоздки, потребляли большое количество энергии, сильно нагревались. Сделать их более компактными, пригодными для миниатюризации оборудования позволило создание полупроводников. Полупроводниковый триод – транзистор, выполняет те же функции, но не требует предварительного разогрева, тратит минимальное количество энергии на «собственные нужды», очень компактен.

Современный рынок радиотехники предлагает несколько видов транзисторов:

  • биполярные, имеют три вывода и два р-п перехода, действие их основано на движении свободных электронов, имеющих отрицательный заряд, и «дырок» (кристаллических структур в которых не хватает одного электрона), заряженных положительно, они находят широкое применение в электронике, радиотехнике;
  • полевые, управляются входящим напряжением цепи, используются в видео-, аудиоаппаратуре, при изготовлении мониторов, блоков питания и так далее;
  • составные (транзисторы Дарлингтона), это схема в которой участвуют два (или больше) биполярных транзистора, благодаря чему увеличивается их коэффициент по току, эти элементы востребованы в оборудовании, работающем с большими токами: стабилизаторы, усилители мощности и так далее;
  • цифровой транзистор – обязательный элемент микроконтроллерной техники, видео-, аудиоаппаратуры, представляет собой биполярный транзистор и цепочку (1-2) резисторов, резистора и стабилитрона, их использование способствует сокращению площади печатной платы, уменьшает затраты на монтаж оборудования.

В случае возникновения неисправности оборудования, первым делом мастер сервиса, мастерской по ремонту аппаратуры проверяет мультиметром не выпаивая из схемы именно транзисторы.

Необходимость проверки транзисторов

Современный радиорынок предлагает широкий выбор транзисторов, производимых отечественными и зарубежными компаниями. Многие потребители отмечают, что случаи того, что новые элементы оказываются негодными, не являются редкостью. При чем, это может быть как отдельный экземпляр, так и партия, состоящая из 50-100 штук. Чаще всего этому подвержены мощные транзисторы. Поэтому каждый мастер, радиолюбитель знает, что даже новый, еще ни разу не паяный экземпляр перед монтажом необходимо проверить на работоспособность.

Работая над сборкой нового прибора, потребитель встречается с указанием в инструкции, описании к создаваемой конструкции, определенных требований к используемым транзисторам. Для определения параметров элементов существуют специальные приборы (испытатели транзисторов), которые позволяют измерять практически все характеристики.

Но все же наиболее часто приходится выполнять тестирование по принципу «исправен/неисправен», для чего достаточно обычного мультиметра.

Радиолюбители, люди увлеченные самостоятельной сборкой, разработкой, созданием различного радио-, электро-, электронного оборудования довольно часто используют уже бывшие в использовании элементы, которые были получены в ходе демонтажа отслуживших свой срок плат, вышедших из строя, потерявших свою актуальность приборов. В этом случае необходимо проверять все используемые элементы, не только транзисторы, но и другие радиодетали. Ведь гораздо проще отбраковать еще не установленные экземпляры, чем потом, после завершения сборки конструкции убедиться в ее неработоспособности и искать неисправное, «слабое» звено.

Прибор для проверки транзисторов

Для определения характеристик транзисторов, проверки их исправности имеются специальные приборы, но гораздо проще и экономически оправдано воспользоваться мультиметром, прибором, который имеется под рукой у любого радиотехника, электронщика.

Мультиметр – универсальный, многофункциональный измеритель. Самые простые модели измеряют напряжение, сопротивление и силу тока. Однако производители не останавливаются на этом минимальном перечне. Новые, более современные модели способны измерять емкость конденсаторов, частоту электрического тока, имеют встроенный низкочастотный генератор, термометр, измеритель влажности, звуковой пробник и так далее. Среди их функций предусмотрена и возможность прозвона диодов, транзисторов: оценка падения напряжения на р-п переходе, измерение некоторых других характеристик, тестирование работоспособности.

Мультиметры, представленные на современном рынке подразделяются на две обширные категории: аналоговые и цифровые. Основное их отличие состоит в способе отображения результатов проведенных замеров. Аналоговые модели имеют циферблат, с нанесенными на нам шкалами и стрелку, по отклонению которой пользователь может судить о полученных данных. На точность информации оказывают влияние не только характеристики прибора и необходимость правильно выбрать диапазон предполагаемых значений, но и тот момент, что стрелка не «замирает» на одном месте, а постоянно совершает, пусть и не значительные колебания около некоторого значения.

Цифровые модели лишены этих недостатков, поскольку полученные с их помощью данные отображаются на дисплее, экране в цифровом виде. Разумеется, такие приборы имеет более высокую стоимость, но они точнее, удобнее в использовании, поэтому уверенно «отвоевывают» все новые «вершины».

Процесс проверки

Мультиметр небольшой, довольно плоский прибор прямоугольной формы. На лицевой его панели расположены: циферблат (дисплей), переключатель, другие кнопки управления, гнезда и выходы для подсоединения щупов. Область вокруг переключателя разделена на сегменты, измерительные диапазоны. Перед началом проведения тестирования пользователь, вращая рукоятку, выбирает нужный ему сегмент. Один из диапазонов сопротивления используется для «прозвона» транзисторов. Определить его можно по маркирующему знаку, представляющему собой символьное обозначение диода и звучащего динамика.

Прежде чем начинать проверку полупроводника, следует убедиться в исправности самого измерителя. Она состоит из простых, несложных операций:

  • убедитесь, что батарея прибора заряжена, об этом будет свидетельствовать индикатор заряда;
  • включите тестер и выберите режим «прозвона» транзистора, на дисплее должна отобразиться единица в старшем разряде;
  • подключите к прибору щупы и соедините их вместе, должен прозвучать звуковой сигнал, а на экране индикатора высветиться нули, это свидетельствует об исправности мультиметра, данная процедура отнюдь не является лишней, поскольку обрыв проводов у щупов довольно распространенная неисправность.

После того как вы убедились в работоспособности тестера, можно приступать к проведению тестирования «прозвона» полупроводников, при этом необходимо внимательно отнестись к соблюдению полярности щупов: в гнездо «COM» вставляется черный, а в гнездо«VΩmA» красный.

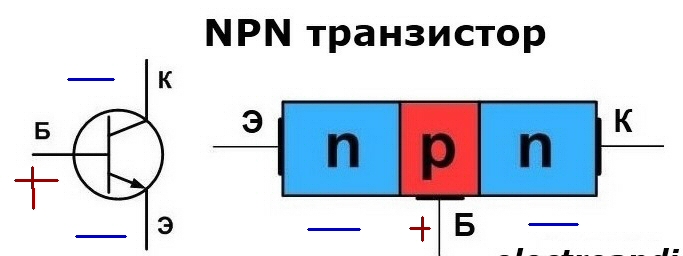

Выводы р-п переходов называются эмиттер и коллектор, средний контакт – база. Красный щуп подключают к аноду, а черный к катоду, это прямое направление, на экране должно отобразиться значение напряжения. Если щупы поменять местами (обратное направление), то ток проходить не будет, на дисплее появится единица, обозначающая бесконечно большое значение напряжения. Если полупроводник неисправен, то в обоих случаях тестер издаст звуковой сигнал, а на дисплее по-прежнему будет высвечиваться единица.

Проводя процедуру проверки транзистора рекомендуется  выполнить шесть замеров, по одному в прямом и обратном направлениях:

  • база-эмиттер;
  • база-коллектор;
  • эмиттер-коллектор.

Об исправности полупроводника свидетельствует:

  • низкое сопротивление при прямом подключении постоянного тока;
  • бесконечно большое при обратном.

О неработоспособности транзистора свидетельствуют:

  • ноль или бесконечно большое сопротивление в обоих случаях;
  • нестабильность показаний;
  • любая значащая цифра при обратном подключении.
