Армопояс под крышу — зачем он нужен и как его смонтировать?

Дата последнего изменения:

17 февраля 2017

Время на чтение:

11 минут

7305

Необходимость создания армопояса под мауэрлат при сооружении крыши не всегда очевидна начинающим строителям. У них зачастую создается неверное представление об армированном укреплении основы для возведения кровли как о чем-то ненужном и излишнем. Однако, армопояс – важный посредник, распределяющий нагрузку крыши на стены здания. Рассмотрим, почему необходим армопояс под крышу, какие функции он выполняет и как выполнить его обустройство своими руками.

В этой статье

  • Необходимость армопояса
  • Преобразование нагрузки
  • Крепление кровли к дому
  • Расчет армированного основания под крышу
  • Технология установки
  • Создание опалубки и укладка арматуры
  • Установка крепежных элементов для мауэрлата
  • Заливка цементным раствором
  • Монтаж мауэрлата
  • Подведем итоги

Необходимость армопояса

Начнем рассмотрение армированного основания под крышу с его основных функций.

Преобразование нагрузки

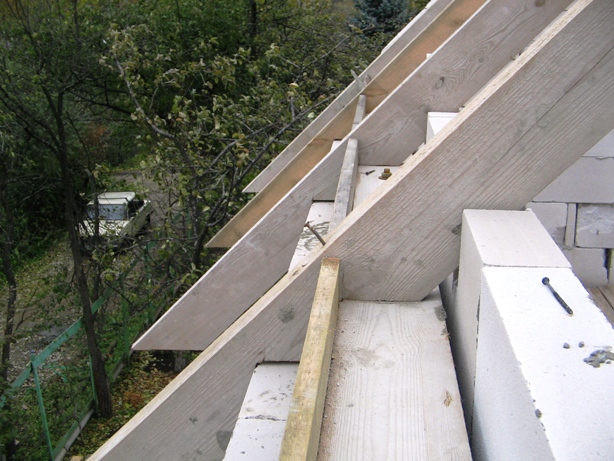

Стропильные ноги передают мауэрлату нагрузку, основное сосредоточение которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса преобразовать эту нагрузку, сделав ее равномерной. На мауэрлат воздействуют два типа нагрузок. Это вес самой крыши, скопившегося на ней снега, воздействие на кровлю порывов ветра и другие природные явления.

Другая нагрузка связана с распиранием стропилами стен здания. При повышении веса кровли она значительно возрастает. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, при ряде положительных характеристик не способны выдерживать подобную распирающую нагрузку. Перед монтажом на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Кирпичные стены обладают большей выдержкой к точечным нагрузкам, потому для монтажа на них мауэрлата достаточно применять анкера или закладные детали. Однако, эксперты рекомендуют использование армопояса и для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление кровли к дому

Важнейшая и основная задача мауэрлата – это прочное крепление кровли к дому. Таким образом, сам мауэрлат должен быть надежно смонтирован к зданию.

Основные задачи армированного основания под крышу можно свести к следующим пунктам:

  • Удерживание строгой геометрии здания при любых ситуациях: сезонные колебания почвы, землетрясения, усадке дома и т. д.;
  • Выравнивание стен в горизонтальной проекции, исправление неточностей и огрехов, допущенных при возведении стен;
  • Обеспечение жесткости и стабильности всей конструкции строения;
  • Равномерное и распределенное рассредоточение нагрузки крыши на стены здания;
  • Возможность прочного крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.

Расчет армированного основания под крышу

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо сделать расчет размеров армопояса. По строительным стандартам он должен быть шириной, равной ширине стены, и не менее 25 см. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если возведение стен производится из газобетона, то верхний ряд делается из камня в виде буквы U, который создает опалубку. В нее необходимо заложить армирующие элементы и залить всю конструкции раствором цемента.

Перед началом собственно строительных работ необходимо также подготовить необходимый инструментарий и строительные материалы. Для создания армированного основания под крышу понадобится:

  • Бетономешалка для качественного замешивания раствора цемента;
  • Специализированный вибратор, который разгоняет цементный раствор в опалубке, не допуская создания в конструкции пустот из воздуха;
  • Материалы для сооружения опалубки;
  • Арматура.

Технология установки

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и укладка арматуры

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

  • Толщина бетона от каркаса до опалубки не меньше 5 см;
  • Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона. Это можно выполнить различными методами:

  • При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
  • Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
  • Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.

Установка крепежных элементов для мауэрлата

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

  • Между двумя стропилами есть минимум одна шпилька;
  • Максимальный шаг установки – не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

  • 1 часть цемента М400;
  • 3 части промытого песка и столько же щебня.

[wpsm_box type=»warning» float=»none» text_align=»left»]
Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.
[/wpsm_box]

Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

[wpsm_box type=»info» float=»none» text_align=»left»]
После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.[/wpsm_box]

Монтаж мауэрлата

Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.

Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:

  • Брус мауэрлата обрабатывается антисептиками;
  • Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
  • Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

[wpsm_box type=»info» float=»none» text_align=»left»]
Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.[/wpsm_box]

Подведем итоги

Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.

https://www.youtube.com/watch?v=ekYYxE2pwwA

Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Армопояс под мауэрлат своими руками: заливка, размеры, устройство

Возводя дом нужно уделять внимание всем его элементам. Например, место крепление кровли к стенам должно быть прочным и надежным. Если мауэрлат смонтировать непосредственно на кладку, кирпичную или из газобетонных блоков, то может возникнуть точечная нагрузка. Такое воздействие легко разрушит стену. Чтобы этого избежать используется армопояс под мауэрлат. А о том, как его сделать своими руками и пойдет речь в статье.

Для чего нужен армопояс?

В первую очередь стоит поговорить о том, для чего нужен армопояс под мауэрлат и какие основные функции он должен выполнять. Сама крыша любой конструкции (исключение может составить только плоская кровля) передает на стены сразу две нагрузки:

  • первая или основная – это нагрузка от самого веса кровли и всего, чего на ней находится;
  • вторая – распорная. Эта нагрузка передается от стропил, которые стараются раздвинуть стены в разные стороны.

Чтобы эти две нагрузки раньше времени не разрушили строение, верхнюю часть стены нужно укрепить. Для этого и используется армированный пояс под мауэрлат. Но кроме равномерного распределения нагрузок передающихся от стропильной системы эта конструкция выполняет и другие функции. Например, армированный пояс:

  • способствует сохранению правильности геометрии стен. Во время усадки дома или подвижки грунта каркас строения может немного деформироваться. Армопояс помогает минимизировать такие изменения;
  • мауэрлат должен быть ровным в горизонтальной плоскости. Если при возведении стен были допущены некоторые неточности, то армированный пояс легко их исправит;
  • конечно, самое главное – это монолитный пояс под мауэрлат придаст нужный уровень жесткости.

Кроме того, такая конструкция будет достаточно прочной. А это значит, что крепление любых элементов стропильной системы не составит большого труда.

Размеры конструкции

Создавая армопояс под мауэрлат своими руками нужно правильно рассчитать размеры этой конструкции. Тут многое будет зависеть от самой стены. По мнению многих специалистов, минимальные размеры армопояса должны быть 25 на 25 сантиметров. Что касается его максимальных параметров, то можно воспользоваться следующими рекомендациями:

  • высота делается в 25 и более сантиметров. При этом это значение не должно превышать ширину несущей стены;
  • ширина армирующих поясов под мауэрлат делается как можно ближе, к ширине самой стены.

Как правило, если кладка выполнена из кирпича, то внешняя опалубка создается из полкирпича, а внутренняя обшивается досками. Если используется газобетон, то  последний ряд выкладывается U-образными блоками. Они и будут являться опалубкой для армопояса. В случае использования керамзитобетонных блоков, толщина конструкции не должна быть менее трети толщины стен.

Длина конструкции полностью зависит от длины стены. Стоит помнить, что армированный пояс должен быть монолитным по всей его длине. Поэтому заливку нужно постараться выполнить за один раз.

Подготовка

Приступая к созданию такой конструкции, как армопояс под мауэрлат, следует вначале подготовить все необходимые материалы и инструменты. В первую очередь для работы вам понадобится:

  • прутья арматуры. Нужен материал с сечением в 10-13 мм. Прутья не должны иметь следов ржавчины, в противном случае армированный пояс не будет долговечным;
  • материал для опалубки. Если при строительстве стен использовался газобетон, то последний ряд выкладываются специальными блоками, выемки в которых прекрасно подходят для заливки бетонной смеси. Если использовался кирпич, то нужно запастись досками;
  • бетонная смесь для заливки. Изготовить ее можно своими руками или заказать в уже готовом виде. Стоит помнить, что армопояс который мы возводим должен быть монолитный. Это значит, что заливать его нужно за один раз. Поэтому бетонного раствора нужно подготовить в нужном количестве.

Некоторые специалисты предлагают выполнить армопояс под мауэрлат из кирпича. В этом случае опалубка и прутья не потребуются, а раствор нужен в гораздо меньшем количестве. Конечно, это позволит сэкономить. Но вот о надежности  такой конструкции есть большие сомнения. Армопояс под мауэрлат сделанный из кирпичной кладки не всегда выдерживает нужные нагрузки.

С другой стороны, если стены выполнены из кирпича, то никаких дополнительных конструкций использовать не нужно. Этот материал достаточно прочный и надежный и мауэрлат можно монтировать непосредственно на него. Кирпич легко выдержит просверливания отверстий для крепления, что не скажешь про газоблок или другой современный материал, они не любят точечные нагрузки.

Возводим армирующий пояс

Размеры армопояса под мауэрлат были рассчитаны заранее, поэтому можно приступать к непосредственному его возведению. Первым делом крепится опалубка. Если стены из газобетона, то делать это не нужно, так как последний ряд выложен из U-образных блоков.

При использовании опалубки нужно тщательно следить за ее верхней плоскостью. Она выставляется по такому показателю, как высота армопояса под мауэрлат. При этом нужно постоянно проверять ее строгую горизонтальность. Если будут допущены ошибки, то крепление мауэрлата будет неровным, а значит, возникнут проблемы с монтажом стропильной системы.

Далее нужно создать армирующий каркас. Для этого, как уже говорилось, используются специальные прутья без следов ржавчины. Сам каркас создается следующим образом:

  • для продольной части берутся четыре длинных прута;
  • для поперечных перекладин каркаса используются прутья поменьше, их соединяют с продольной частью при помощи вязальной проволоки. При этом используют шаг в 20-25 сантиметров;
  • в результате должен получиться каркас, в виде прямоугольника с длиной равной длине самого армопояса;
  • высота и ширина каркаса должны быть такими, чтобы любой прут был углублен в бетон на 1-2 сантиметра. Элементы армирования не должны выступать за заливку, в противном случае они быстро начнут ржаветь. Чтобы добиться этого, снизу каркаса можно подложить пластиковые подставки.

Следующим шагом будет монтаж креплений для мауэрлата к армопоясу. Как правило для этого используются резьбовые шпильки. Диаметр таких креплений должен быть минимум в 12 миллиметров. Высота такой, чтобы шпилька выступала за армопояс, проходила сквозь мауэрлат, и выступала с другой его стороны на 4-5 сантиметра.

Крепление  нужных размеров устанавливают на расстоянии не более одного метра. В этом случае крепление мауэрлата к армопоясу будет надежным. Лучше всего, если шпильки будут расположены напротив каждой из стропил. Крепление монтируются к армирующему каркасу при помощи вязальной проволоки. При этом нужно следить, чтобы каждая шпилька была расположена в строго вертикальном положении.

Далее приступаем к заливки. Бетонную смесь можно сделать своими руками. В этом случае применяется следующая рецептура:

  • одна часть цемента;
  • три части песка;
  • три части щебня.

При этом, чтобы устройство армопояса под мауэрлат было прочным, цемент применяется марки не ниже М400. Также нужно внимательно отнестись к характеристикам других составляющих. Песок лучше брать среднезернистый. При этом его нужно очистить от посторонних примесей и желательно промыть. Щебень выбирается с фракциями до 20 мм. Его также очищают от посторонних примесей.

Смесь можно сделать своими руками в большой емкости. Но стоит помнить, что заливку нужно делать за один раз. Поэтому если размер армирующего пояса достаточно большой, то лучше использовать электрическую бетономешалку или заказать уже готовый раствор.

При заливке нельзя допустить образования воздушных пузырьков. Они могут существенно снизить прочность армирующего пояса. Чтобы избавиться от них, можно воспользоваться глубинным вибратором. Но такое устройство эффективно применять, если толщина армопояса достаточно большая. В небольшой конструкции можно воспользоваться простым металлическим прутом.

На этом основные этапы устройства армопояса закончены. Бетонный раствор полностью наберет свою прочность через 29 дней. До этого, после застывания раствора, снимается опалубка. Если стоит ветреная погода, то пояс нужно защитить. Также периодически проводится увлажнение поверхности. Все это необходимо, чтобы избежать слишком быстрого высыхания, которое может привести к растрескиванию армопояса. После набора прочности бетона можно производить монтаж мауэрлата, закрепив его к резьбовым шпилькам, и приступать к возведению стропильной системы. Теперь для крыши есть прочное и долговечное основание.
