Как правильно сделать контур заземления: Контуры заземления – что это и как правильно выполнить

Контуры заземления – что это и как правильно выполнить

Если вы читаете эту статью значит уже знаете, что вам нужен контур заземления. Но возможно не до конца представляете, что он собой представляет, как работает и как его сделать правильно раз и навсегда, можно ли «сэкономить» и ут.д. Начнем с небольшого блока теории.

Что такое заземление и зачем оно нужно в частном доме

Мы разбираем конструкцию и схемы контуров заземления для электросетей с глухозаземленной нейтралью. Это значит, что на стороне подстанции нейтральный провод заземлен, то есть присоединен к заземляющему контуру.

Заземление – это подключение корпусов электроприборов к заземлителю. Заземлитель же – это один или несколько проводников, которые находятся в земле, в непосредственном контакте с грунтом. На рисунке изображено два контура заземления один возле подстанции, второй возле производственного помещения или частного дома где нужна защита.

Сопротивление контура заземления очень низкое (не больше 4 Ом по правилам). Это значит, что если на корпусе электроприбора окажется напряжение, например, произойдет пробой обмотки электродвигателя, то по корпусу оборудования через заземляющий проводник и контур пойдет очень большой ток. По сути пробой на заземленный корпус вызовет короткое замыкание. А ток короткого замыкания спровоцирует срабатывание автомата защиты или перегорание предохранителя.

Похожим образом работает и контур заземления подстанции. Например, при обрыве и падении фазного провода на землю возникнет короткое замыкание между фазой и заземлением, и сработает защита на подстанции.

Даже если случится так, что защита не сработает, например, произошел пробой в конце обмотки и ток утечки оказался недостаточным для срабатывания защиты, то сопротивление контура заземления намного ниже чем сопротивление человеческого тела. И если человек прикоснется к заземленному оборудованию, то или почувствует слабый удар электрическим током или не почувствует его вовсе. Электрический ток идет по пути наименьшего сопротивления, а меньшее сопротивление у контура заземления.

Если для промышленности все понятно, то зачем контур заземления в частном доме, какие тут моторы и где тут опасность? Корпуса большинства электроприборов вообще пластиковые.

И это хороший вопрос. Неужели требования что к электросети нельзя подключить новый дом без контура заземления – это просто бюрократическая фикция.

На самом деле нет. Раньше в частных домах из электроприборов были только свет да утюг, ну еще радиоприемник с телевизором. Сейчас количество и качество бытовых приборов изменилось кардинально, и пробой на корпус во многих из них может стать смертельным. Вот некоторые из них:

1. Бойлер – под напряжением окажется не только корпус, но и вся водопроводная система. Можно получить поражение электрическим током просто открыв воду на кухне.
2. В меньшей степени, но все же это относится и к скважинному насосу.
3.  Автоматические стиральные машинки представляют похожий тип опасности с выходом через воду в любую точку, любой санузел в доме.
4. Нагревательные приборы — масляные нагреватели и электроконвекторы опасны прикосновением к корпусу.
5. Микроволновки, электродуховки и холодильники – также не нужно сбрасывать со счетов.
6.  Все приборы с импульсными блоками питания: компьютеры, современные телевизоры те же стиральные машины. Конденсаторы в этих блоках питания соединены с заземляющим выводом PE, а он в свою очередь с корпусом прибора. И на корпус того же домашнего ПК может попасть напряжение в 100-110В. Чаще всего мы этого не замечаем из-за того, что стоим на сухом полу в обуви на резиновой подошве, да и большой ток через конденсаторы и такую паразитную наводку не пройдет, но все же есть реальный риск получить удар электрическим током от незаземлённого ПК с импульсным блоком питания.

Поэтому крайне не рекомендуем делать контур заземления формально лишь бы сдать. Кроме этого настоятельно рекомендуем подключать все розетки в доме не через обычные автоматические выключатели, а через дифференциальные автоматы или комбинацию автоматического выключателя и дифференциального реле.

Дифференциальная защита кроме стандартных функций защиты от к.з. и перегрузки реагирует на токи утечки. Заземляющий контур и дифференциальная защита не заменяют, а прекрасно дополняют друг друга. Ведь заземление не защитит, если ребенок сунет гвоздь в розетку, а дифавтомат успеет сработать до того, как будет причинен существенный вред здоровью.

Расчет контура заземления

Размер и глубина зависят от типа грунта. Меньше всего проблем будет если у вас:

• торфяные грунты
•  суглинки
•  влажные глинистые почвы.

Хуже если это песок тогда нужно больше проводников и забивать их нужно на большую глубину. Совсем не получится устроить контур заземления в скальных или горных грунтах.

В идеале нужно иметь геологические карты местности тогда получится сделать расчет контура заземления. Но на практике просто делают стандартный контур по общим рекомендациям, замеряют сопротивление, и, если оно недостаточно низкое, добавляют еще один или несколько электродов.

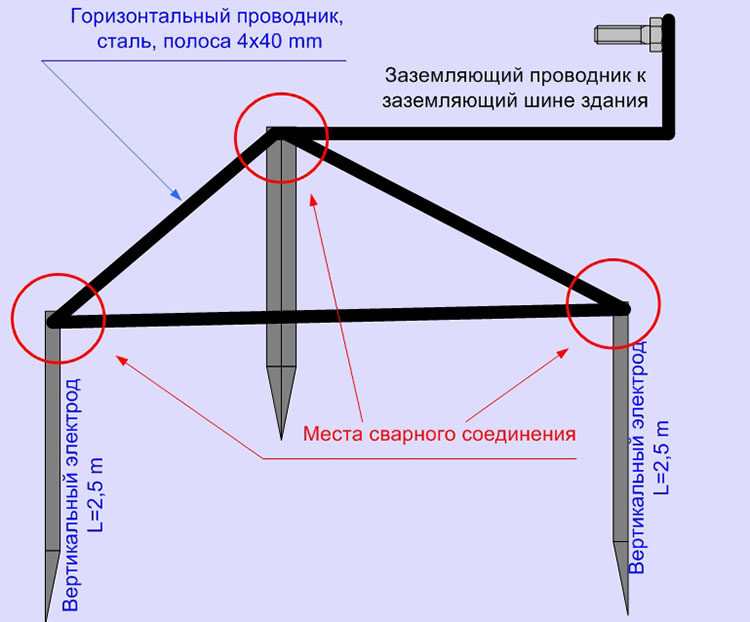

На иллюстрации ниже обычная схема контура заземления, которая сработает в 90% случаев.

Это равносторонний треугольник со стороной 1,5-3 метра, но, если площадь участка не позволяет сделать треугольник можно закопать и соединить вертикальные проводники в ряд, но так выше вероятность, что будет нужно больше вертикальных заземлителей.

Материалом для контура заземления может быть медь, оцинкованная и черная сталь. Форма и размеры не особо регламентируется, но важным является сечение и толщина элементов заземления. Вот рекомендации для черной стали:

Толщина и сечения заземляющего контура рассчитываются так, чтобы не только дать нужное сопротивление, но и обеспечить долговечность. Ведь сталь неизбежно будет ржаветь, и чтобы контур заземления прослужил как минимум 30-40 лет должен быть хороший запас по толщине и сечению стали.

Монтаж контура заземления — из чего и как сделать

Мы разберем монтаж контура заземления из классического стального проката на сварном соединении. Конечно можно купить набор специальных штырей-электродов, с наконечником которые можно завинчивать в землю перфоратором. Они состоят из нескольких секций (прутов круглого сечения) и по мере погружения добавляется следующая.

Но, во-первых, цена таких комплектов для заземления неоправданно высока. Во-вторых, муфты для соединения наборных электродов резьбовые и со временем электрических контакт сильно ухудшится. А старая добрая сварка — это монолитное соединение и прослужит столько же сколько и весь заземляющий контур.

ВАЖНО! Не нужно и даже запрещено красить элементы, из которых собирается контур заземления. Железо должно быть «голым» чтобы ничего не мешало контакту с грунтом.

А вот сварные швы нужно прокрасить нитрокраской или чем-то подобным, поскольку они наиболее подвержены коррозии, и контур может выйти из строя через 5-6 лет только потому что проржавели сварные швы.

Также обязательно нужно покрасить черной краской (это важно, краска по нормативам должна быть именно черной, даже если это ваш частный дом) полосу которая выходит из-под земли и соединяется с проводником

По сути монтаж контура заземления сводится к несложным хотя и трудоемким операциям:

1. Выкопать траншею глубиной 0,4-0,7 метра, в форме треугольника или прямую если не площадь не позволяет выкопать треугольник. Место для монтажа контура заземления нужно выбирать как можно ближе к вводному щитку. Ведь именно с заземляющей шиной вводного щитка нужно будет соединить контур заземления, и чтобы не тянуть стальную полосу или заземляющий проводник через весь дом, нужно максимально сократить это расстояние. Размер стороны треугольника в среднем 2-3 метра.
2. В углах треугольника нужно сделать углубления. Идеально подойдет мотобрур с удлиненным валом для бура. Глубина «шахты» должна быть не менее 2 метров. Если этого не сделать, забить 3-х метровую трубу или угольник в грунт будет трудно, а в случае глинистого грунта и вовсе невозможно. Легче пойдет в песчаный грунт, но скорей всего электродов понадобится больше.
3. Забить вертикальные части заземляющего контура. По мере погружения засыпать и утрамбовывать грунт в пробуренную нишу, чтобы контакт электрода с грунтом был плотным на всю глубину. Забивать нужно так, чтобы выше уровня дна траншеи осталось около 20 см уголка или трубы.
4. Соединить вместе забитые электроды заземление полосой или круглым проводником. Соединить с помощью сварки. Учтите, что полосу легче согнуть и проложить в нужном направлении.  Конец полосы вывести к фундаменту в той же части нужно проделать в стене отверстие для заземляющего проводника. Или провести его по поверхности, если вводно распределительный щит находится снаружи здания.
5. Закрепить вывод стальной полосы к фундаменту. К концу стальной полосы (шины) приварить болт или шпильку. Можно сделать отверстие и прикрутить шину или кабельный наконечник заземляющего провода болтом, но в таком варианте больше переходных сопротивлений и добиться нужного сопротивления будет сложнее. В крайнем случае делайте два отверстия рядом и прижимайте стальную шину к медной двумя болтами. Но если заземляющий проводник у вас из провода, то нужно приварить болт, а на конец провода запрессовать кабельный наконечник. Сечение заземлящего провода который идет к вводному щитку должно быть:

• не меньше 10 мм2 – для медных шин и проводов;
• не меньше 16 мм2 – для алюминиевых шин и проводов;
• если внутрь здания уходит стальная полоса или круглый проводник, то его сечение должно быть не меньше 75 мм2.

7. Проверка. Прежде чем вызывать электролабораторию можно предварительно проверить контур обычным мультиметром, причем в режиме вольтметра. Для этого нужно замерить напряжение между фазой и нулем, а потом между фазой и шиной заземления. Оно должно быть практически одинаковым, например, 221 и 216 Вольт, соответственно. Если прибор показывает, что напряжение между фазой и заземляющим контуром значительно ниже, например, 220 и 180 Вольт, нужно добавить еще один вертикальных проводник и приварить его к существующим. После этого повторить измерения. Разница уменьшится.  Если удалось получить разницу в пределах 10 Вольт, скорей всего сопротивление контура заземления находится в пределах нормативных 4 Ом, и можно вызывать специалистов местного РЭС для проверки и выдачи заключения на подключение дома к электросети.



Надеемся материал этой статьи был для вас полезен. До следующих публикаций.

Как правильно сделать контур заземления в частном доме своими руками

8 декабря 2020

Мечтая о беззаботной жизни в уютном частном доме, многие совершенно забывают о банальных мерах безопасности. Это касается не только охранных систем, но и более важных конструкций, таких как громоотвод и заземление.

Главная проблема в том, что эти вещи кажутся обыденными, или наоборот абсолютно ненужными. Большинство новоиспеченных владельцев частных домов абсолютно не уделяют внимание этому вопросу, сталкиваясь с регулярными поломками бытовой техники и электроники.

Организация правильного заземления в электросети частного дома — это не потребность, это необходимость. Такая система позволяет обезопасить процесс пользования бытовыми электроприборами, и в то же время уберечь вас от колоссальных трат в случае их поломки из-за коротких замыканий и скачков напряжения.

Хотя сами контуры представляют собой вполне понятные конструкции, есть очень много нюансов, включая расчетные требования под каждый вид жилых домов. Именно поэтому мы вам расскажем не только как правильно сделать контур заземления, но и как выполнить расчеты, подготовиться к процедуре материально, подобрать необходимый инструмент.

Особенности и принципы работы заземления

Предназначение и задачи контура заземления вполне способны охарактеризовать и саму конструкцию.

Заземление — это соединение из всех элементов и «участников» электросети с заземляющим контуром, позволяющим при возникновении токов утечки безопасно отвести их в землю.

Повреждение изоляции, короткие замыкания, и практически любые другие неприятности, которые только могут возникнуть в процессе эксплуатации приборов, могут быть нивелированы за счет правильно смонтированного контура заземления.

Простыми словами — при повреждениях электропроводки электрический тока не причинит вреда вам и вашим близким.

Главная опасность коротких замыканий в том, что они не только выводят из строя электроприборы, весь накопившийся потенциал при первой же возможности будет передан проводнику, которым в случае прикосновения к оголенным проводам является именно человек. Заземление и призвано взять на себя задачу по безопасному отводу электричества в грунт при поломках в электросети.

Нужно ли вообще заземление в частных домах

Как и говорилось выше, заземляющий контур является отличной мерой безопасности для домовладельцев. Но действительно ли нужно заземление в частных домах? Сейчас всё объясним как с точки зрения безопасности, так и исходя из требований законодательных актов.

Заземление не является идеальным средством защиты от поражения электрическим током, поскольку не все конструкции способы отвести большое количество энергии практически мгновенно. Несмотря на это, даже уменьшение накопленного потенциала позволяет существенно снизить силу поражения электрическим током. В критических ситуациях это позволяет избежать массы неприятностей, включая летальный исход.

Кроме практической необходимости, стоит учесть и требования законодательных норм, которые вполне понятны и прозрачны.

Согласно ГОСТ, СНиП и ПУЭ все жилые помещения обязаны быть оборудованными подобными системами защиты. Нижним порогом в требованиях для монтажа таких контуров является электроснабжение переменным током от 100 Вольт и более 40 Вт.

Таким образом 90% всех бытовых сетей в нашей стране должны оборудоваться подобными узлами для обеспечения защиты домовладельцев от травматизма.

Также контур заземления является одной из эффективных мер пожарной безопасности. Небольшие очаги возгорания, или большие пожары, приносят намного больше убытков, чем стоимость установки заземления, поэтому стоит обязательно оборудовать собственный дом подобной конструкции.

Интересный факт — отсутствие заземления в частном доме может негативно сказываться на качестве мобильной связи. Незаземленная электросеть создает массу помех для практически любой электроники, поэтому многие задаются этим вопросом лишь после того, как сталкиваются с помехами в работе оборудования.

Также стоит учесть — хотя система заземления и громоотвод имеют схожие принципы действия, контуры этих систем ни в коем случае не должны кольцеваться. В случае с ударом молнии, такой ход может привести к еще более негативным последствиям. Мощнейший электрический разряд попросту уничтожит всю электронику, а также в результате способен создать очаг возгорания внутри или снаружи дома.

Правила, нормы и базовые требования ПУЭ

Настало время познакомиться с основными требованиями к системам заземления в частных домах. Главный параметр — сопротивление контура, которое определяет надежность и эффективность системы.

Чем меньше сопротивление заземляющих устройств — тем выше их надежность.

Закон Ома гласит — сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Таким образом чем меньше сопротивлении, тем больше вероятность срабатывания заземляющего контура.

Для большинства жилых домов с электросетями 380В и 220В, сопротивление не должно превышать 30 Ом. При этом если дом оснащен газовым котлом, то сопротивление не должно превышать уже 10 Ом.

Правила Устройства Электроустановок (ПУЭ) определяют, что каждый жилой объект в черте города обязан оснащаться специальными мерами защиты от опасных напряжений. Речь идет именно о металлических контурах заземления, которые гарантируют защиту проживающих от поражения током.

Глава 1.7, часть 1, пункт 1.7.72 ПЭУ гласит — размеры металлических элементов подбираются с учетом окончательного показателя сопротивления (упоминалось выше), при этом параметры каждого элемента конструкции могут отличаться по своим характеристикам.

Минимальные требования к размерам всё же жестко определены:

• Соединительная полоса — не менее 12×4 мм (сечение не менее 48 кв.мм).
• Штыри (металлический уголок) — толщина металла не менее 4 мм.
• Круглые арматурные штыри — площадь сечения не менее 10 кв.мм.
• Металлические трубы — толщина стенки не менее 3,5 мм.

На первый взгляд вся эта информация может показаться слишком сложной и даже ненужной. Тем не менее данные о характеристиках заземляющего контура и используемом на участке оборудовании позволит защитить жильцов и животных, предотвратив перегрузку сетей.

Технические требования к сопротивлению заземляющих контуров

С теорией разобрались, можно переходить и разбору технической составляющей данного вопроса. Для частных домов предварительно стоит изучить главу 1.7 ПЭУ, которая регламентирует монтаж контуров заземления в сетях до 1000В. Именно в эту категорию входят все жилые частные дома, поэтому при подборе компонентов нужно руководствоваться именно этим стандартом.

В соответствии с этим документом сопротивление может достигать нескольких показателей:

• До 0. 5 Ом для электроустановок напряжением свыше 1000 Вольт с большими токами замыкания на землю (более 500 А).
• До 4 Ом для установок до 1000 Вольт (нужная нам категория частных домов, дач, коттеджей).
• Не более 10 Ом для электроустановок с напряжением свыше 1000 В и маленькими токами замыкания на землю.
• Не более 10 Ом, если общая суммарная мощность электроустановок не превышает 100 кВА.

Вот так и выглядит нормативная документация, позволяющая подобрать правильные параметры контуров заземления при подборе материалов и компонентов для их монтажа. Теперь же перейдем к изучению сами конструкций, позволяющих эффективно отводить большие токи замыкания в землю.

Разновидности контуров и схемы заземления

Скорость отвода тока в землю напрямую зависит от эффективности самой системы. Заземления конструктивно очень схожи с громоотводами, поскольку выполняют одну и ту же задачу, но это касается и технической составляющей.

Чем больше электродов будут одновременно отводить электрический заряд, тем меньше времени потребуется для этого.

Существует три типа заземления:

• Модульно-штыревая — наиболее простой вид контуров, представляющий собой аналог громоотвода в виде одиночного электрода, уходящего вглубь земли. Из-за малой эффективности и узкого применения из-за отличий в твердости грунтов, практически не применяется. Несмотря на это, данный вариант намного эффективнее, чем полное отсутствие заземления в доме или на даче.
• Линейный — компромиссное решение, поскольку эффективность разомкнутого контура значительно ниже замкнутых. Тем не менее в случае отсутствия необходимого количества пространства, линейный контур может здорово спасти ситуацию. Технически он представляет цепочку электродов, расположенных на одной линии, или по кругу на расстоянии 1-1,5 единицы относительно длины электрода. Для большей эффективности придется увеличить точек отвода.
• Замкнутый контур (треугольник) — наиболее эффективный метод защиты от замыканий и перепадов напряжения в сети. Замкнутый треугольник позволяет быстро и эффективно отвести большой ток утечки без необходимости углубления электродов на большую глубину. Жесткое соединение штырей позволяет существенно повысить качество и эффективность контура, при этом схема позволяет существенно снизить затраты на установку.

Давайте разберем именно последний вариант, поскольку рекомендуется использовать именно этот вариант в частных жилых домах, дачах или коттеджах.

Конструкция достаточно проста, вам понадобится:

• Три заостренных прута равной длины — 2-3 метра.
• Три соединительных полосы равной длины — 1,2-1,5 метра.

Эти компоненты соединяются в равноугольный треугольник, из каждой вершины которого отходит по одному штырю. Для соединения лучше всего использовать электросварку, которая превратит все компоненты в надежный монолитный контур заземления.

Необходимые параметры каждого элемента мы рассматривали в начале этой статьи, поэтому сейчас стоит упомянуть о глубине и размерах треугольника.

Минимальное заглубление составляет 0,5 метра, при этом по возможности стоит увеличить этот параметр. Длина штырей находится в пределах 2-3 метров, при этом расстояние между ними в готовой конструкции варьируется от 1,2 м до 1,5 метра, на ваше усмотрение.

Вкапывать такой контур стоит в любом удобном месте недалеко от жилого дома на глубину, указанную выше. Если же вы жестко ограничены в площади участка, стоит обратить внимание на другие схемы заземлений. Помните — малоэффективное заземление лучше, чем его полное отсутствие.

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

• УШМ для резки и зачистки швов.
• Гаечные ключи М12 и М14.
• Штыковая лопата для рытья траншеи до места установки контура.
• Кувалда для заглубления токоподводящих штырей.
• Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

• Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
• Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
• Болты М12 или М14 с шайбами и гайками — 2 шт.
• Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.

Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.

Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.

Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.

Приступаем непосредственно к земляным работам.

Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю. Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.

После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.

Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

Готовые комплекты или ручная сборка?

У многих владельцев, решивших сделать контур заземления своими руками может возникнуть резонный вопрос — не проще ли воспользоваться готовыми комплектами заземления?

Нет, не проще, точнее не всегда проще, а иногда и дороже. Готовые комплекты являются компромиссным решением, поскольку с экономией времени вы получаете более высокую стоимость, при этом не всегда надлежащее качество материалов.

В большинстве магазинов продают модульные или линейные контуры, которые сравнительно дешевле, но при этом не всегда обеспечивают должного качества проводимости электричества.

Самостоятельно подобрав и соединив все компоненты вы будете на 100% уверены в качестве заземляющего контура, соответственно и в безопасности всего дома. Но не стоит отказываться от готовых комплектов — они прекрасно подойдут для обустройства небольшой дачи или коттеджа, гаражей и подсобных помещений, оборудованных электросетью.

Перед тем как вы закопаете всю конструкцию, необходимо выполнить окрашивание видимой части контура для надежной защиты от коррозии. Лучше всего зачистить всю плоскость элементов, поскольку некачественная подготовка перед покраской приведет к ускоренной коррозии металла.

После выполнения всех монтажных работ вам необходимо зарыть траншеи. Еще один совет — перед закапыванием можно залить свежий грунт соляным раствором, который повышает проводимость контура. Чтобы его приготовить руководствуйтесь пропорцией 2-3 кг соли на 10 литров воды. После нужно тщательно утрамбовать почву для лучшего контакта с контуром, малая плотность негативно сказывается на показателях сопротивления грунта.

Нюансы и подводные камни в использовании контура заземления

Как бы хорошо вы не произвели расчеты количества и качества материалов, есть нюансы, которые не зависят от них, но об этом должен знать каждый домовладелец.

В первую очередь речь идет о сопротивлении самого грунта, ведь оно разнится, в зависимости от его характеристик. Например сопротивление торфа составляет всего 20 Ом на 1 куб.м, а вот показатели песка могут достигать 1000 Ом на 1 куб.метр. Чернозем и глина практически не отличаются по своим характеристикам, их сопротивление на 1 куб. метр составляет 50 Ом и 60 Ом соответственно.

Также на уровень сопротивления влияет глубина водного горизонта, чем ближе он к поверхности, тем меньше сопротивление грунта. Обязательно учтите какой именно тип грунта в вашем регионе, и определите хотя бы приблизительные показатели сопротивления, так вы будете уверены в качестве работы заземления.

Итак, мы разобрали все важные особенности и требования к заземляющим контурам для частных домов. Если вы не знали как правильно сделать контур заземления, здесь рассмотрены все схемы, особенности и специфика процесса монтажа подобных систем.

Как проверить контур заземления после установки?

Все описанные ниже действия нужно проводить перед засыпкой траншей, поэтому не стоит спешить, повторная проверка позволить быть ещё более уверенным в надежности конструкции.

В первую очередь проведите визуальный осмотр:

• Проверьте места соединения элементов на качество сварки, а также наличие трещин.
• Исследуйте отсутствие следов повреждения соединительного провода и металлической полосы.
• Осмотрите качество окрашивания элементов, при необходимости исправьте поврежденные места.

По такому же принципу необходимо проводить ежегодный контроль состояния контура заземления частного дома. Благодаря этому он будет работать долгие годы, без необходимости замены элементов.

Кроме этого, стоит уделять внимание и периодическим проверкам физических показателей контура, таких как сопротивление. ПЭУ гласит, что общее сопротивление всех повторных заземлений в любое время года не должно превышать 10 и 20 Ом для сетей с напряжением 380 В и 220 В соответственно. При этих же напряжениях сопротивление каждого отдельного элемента заземления не должно превышать 30 Ом и 60 Ом для сетей 380 В и 220 В соответственно.

Обязательно помните — кроме соответствия техническим параметрам, заземляющий контур должен соответствовать всем требованиям стандартов ГОСТ и ПЭУ, регламентирующих этот вопрос. Только полное их соблюдение позволит быть уверенным в работе заземления для частного дома на 100%.

Финальная стадия — ввод заземления в дом

Хотя все уличные работы по организации заземляющего контура мы уже разобрали, нужно еще подумать о соединении электропроводки и контура заземления.

Для соединения нужно использовать такую же шину, как и для соединения проводников. Лучше всего постараться «дотянуть» металлическую шину прямо к электрощитку, но если это не удастся, стоит сделать это хотя бы с наружной стороны дома, и после соединить при помощи медного провода сечением 6-10 мм2.

Если вам кажется что всё настолько просто, не забывайте о том что есть несколько схем подключения — TN-C-S и TN-S.

Схема TN-S — наиболее современный и надежный тип электропроводки. Такая схема совместима с трансформаторами с глухозаземленной нейтралью, при этом проводники N и PE разделены на протяжении всей линии от подстанции до потребителя. Этот вариант подразумевает использование пятижильного кабеля, благодаря чему обеспечивается максимальная эффективность и безопасность.

Схема TN-C-S — отличный вариант организации заземления на временной основе. Исходя из этой схемы, нейтральная жила N пересекается с проводником PE, при этом в таком случае необходимо несколько точек заземления. От подстанции проводится общий провод PEN, который на подводе к жилому дому разделяется на PE и N. Чаще всего подобные схемы применяются на участках новостроя, или при отсутствии современной электросети в регионе. В последнем случае необходимо дождаться проведения полноценной пятижильной системы службами электросетей.

Главным недостатком второго варианта является необходимость прокладки проводки трехжильным кабелем, который впоследствии всё равно придется заменить более надежным пятижильным. Также при необходимости подключения трёхфазной сети 380В необходимо использовать всё тот же пятижильный кабель. Исходя из всего этого выходит что затраты на монтаж проводки по этой схеме является экономически невыгодным.

Если изначально позаботиться о прокладке правильного типа проводки, внедрение заземления не станет для вас проблемой. Кроме этого, применение пятижильной линии позволит существенно сэкономить, поскольку вам не придется повторно заниматься прокладкой электросетей в собственном доме.

Теги:

• электромонтаж

Оцените материал:

Оставить комментарий / Всего комментариев: 0

Оставить комментарий

Самодельный изолятор контура заземления

24 августа 2014 г. Майк Фриман проекта

End ViewGround Loop Isolator

Устранение жужжания и высокочастотных визгов в вашем домашнем аудиооборудовании может стать проблемой. 90% этого, вероятно, является результатом «петли заземления», как это было в моем случае. Такая ситуация может возникнуть, когда у вас есть два или более электронных устройства, соединенных между собой видео- или аудиокабелями, и между ними возникает небольшая электрическая разница в их заземлении с системой питания. Разница в напряжении может быть слышна как жужжание или визг в динамиках, и если она достаточно велика, она может повредить ваше оборудование. Я столкнулся с этой проблемой, когда подключил игровую систему PlayStation 2 к домашней стереосистеме и проектору DLP. Я слышал ужасный визг в своих динамиках, который был таким же громким, как звуки обычных игр. Удивительно, но шума между моей PS2 и магнитолой не было. Это было от проектора. Напряжение обратно подавалось от видеоземли проектора через аудиоземлю PS2, а затем на мою стереосистему. Сумасшедший…
Чтобы это устранить, нужно как-то разделить земли, чтобы не было борьбы за землю между электроникой. Это достигается с помощью «изолятора контура заземления». Их можно приобрести менее чем за 15 долларов в Интернете или в магазине электроники. Сегодня воскресенье, все закрыто, и ждать неделю онлайн-заказа не хочется.
Его можно сделать, если у вас в доме достаточно хлама, как у меня. У меня было все необходимое для сборки в разных коробках в подвале, и на сборку у меня ушло около 30 минут.

Что вам нужно:

• Паяльник
• Припой (флюсовая сердцевина)
• Инструмент для удаления припоя
• 4 гнезда RCA
• Малая коробка для проектов
• 6 дюймов тонкой проволоки калибра 16 подойдет
• 2 старых модема для ПК

Найдите 2 старых модема для ПК. У меня есть коробка, полная старых деталей для ПК, и я без труда нашел их. Вы будете использовать изолирующий трансформатор модема, так как он идеально подходит для нашего предполагаемого использования. Они в основном одинаковые и имеют соотношение 1:1 600 Ом.

56K Модем

Большой квадрат на модеме — это изолирующий трансформатор, который необходимо удалить. Некоторые выглядят иначе, но их легко заметить. Используя инструмент для демонтажа и штифт для пайки, просто отпаяйте 4 ножки и снимите их.

Удаленный трансформатор

Подготовьте разъемы и коробку для проекта. Я просверлил 4 отверстия в своей проектной коробке, чтобы обеспечить легкий доступ к заглушкам.

Розетка RCA PlugProject Box с установленным RCA

Далее вам нужно понять схему, которую вы будете строить. Это просто и показано ниже. Вам нужна одна из этих схем на канал (правый и левый аудио).

Цепь

Припаяйте каждый трансформатор, как показано ниже. В итоге я использовал два разных трансформатора, и это сработало отлично. Я использовал горячий клей, чтобы трансформаторы не двигались в моей маленькой коробке. Вы можете использовать все, что у вас есть. Трансформаторы не имеют полярности, поэтому вам просто нужно убедиться, что вы используете правильные пары катушек. Используйте омметр (или мультиметр), чтобы определить выводы катушки. Это будет отображаться как короткое замыкание на мультиметре, когда вы пересекаете катушку.

Полная сборкаПолный изоляторВид сбоку

Установка проста. Просто установите аудиокабели перед стереосистемой. Я установил свой между PlayStation 2 и стереосистемой.

BeforeAfter

Вот и все. Теперь у меня кристально чистый звук. Ухудшения качества звука не заметил. Бас по-прежнему сотрясает комнату, как и раньше.

Copyright © 2023

PassDiy

Kent English

Введение

Ваш новый компонент подключен, только что из коробки, и в первый раз, когда вы включаете его, происходит звуковая катастрофа; он гудит, жужжит и вообще звучит совершенно кошмарно. Взгляд на ваше оборудование или дилера не поможет, а вращение ручек только усугубит шум; что теперь?

Из многолетнего опыта мы пришли к выводу, что подавляющее большинство чрезмерных шумов в аудиоэлектронике можно отнести непосредственно к плохим методам заземления. Хотя мы рекомендуем балансные межсоединения для ваших аудиокомпонентов, когда это возможно, следует понимать, что сбалансированные межсоединения решают только проблемы наведенного шума. Контур заземления — это совсем другая проблема, совершенно не связанная с проблемами наведенного шума.

Немного теории

Чтобы успешно бороться с контурами заземления, вы должны сначала понять, почему они возникают. Каждый компонент вашей аудиосистемы имеет в своей основе внутреннее заземление. Ключевыми моментами, которые необходимо понять, являются то, что не существует такой вещи, как идеальное заземление, и что никакие две точки заземления в любой системе никогда не могут быть полностью эквипотенциальны друг другу.

Везде, где в системе существуют два заземления с разным потенциалом, существует вероятность возникновения проблемы с шумом, связанным с контуром заземления. Когда устройства связаны между собой соединительными кабелями, они обязательно связывают сигнальные земли взаимосвязанных устройств друг с другом. Эта связь между двумя сигнальными землями является необходимым и желательным обстоятельством, проблема «заземления» возникает, когда это соединение происходит более чем в одном случае. Типичным виновником является защитное заземление, обеспечиваемое шнуром питания или направляющими в стойке, находящимися в прямом контакте с заземлением возврата сигнала.

Эти ситуации создают замкнутый контур, в котором ток течет от земли одного блока к другому блоку и обратно к первому блоку через дополнительное заземление, обеспечиваемое сетью распределения электроэнергии. Обычно полное сопротивление этих нежелательных цепей довольно низкое, порядка очень малых долей ома. Не ждите

Pass Labs: Статьи: Контуры заземления

только часть входной цепи. Заземление экрана не должно быть подключено к концу провода источника, только к концу входного компонента; назовите их и не забудьте! Это, конечно, будет означать, что на входном конце кабеля проводники сигнала экрана и заземления будут соединены вместе.

Это было бы предпочтительным подключением для всех несимметричных подключений, где производитель позаботился об изоляции земли шасси от земли сигнала, к сожалению, это пока не является универсальной практикой в ​​потребительском аудио.

Такая же логика должна применяться при изготовлении кабелей XLR. Начните с кабеля с тремя жилами в дополнение к отдельному экрану; контакт один на разъеме заземлен, контакт два — положительный вход, а контакт три — инвертированный вход. Соединение корпуса на конце входного компонента XLR становится вашим единственным соединением экрана; маркировка здесь не нужна, так как по своей конструкции это кабели с направленной поляризацией.

Если один компонент имеет защитное заземление, изолированное от сигнала, а другой нет, велика вероятность, что контуры заземления не станут проблемой. Когда возникают проблемы с контуром заземления, это чаще всего является результатом двух взаимосвязанных компонентов, каждый из которых имеет защитное и сигнальное заземления, соединенные внутри компонента. В этих обстоятельствах одну из площадок придется оставить, или вам придется сделать их все более похожими….. на ваше усмотрение.

Хорошо, предположим, что у вас есть межблочные кабели и компоненты, которые вам нравятся, и о перепроектировании или ином повреждении продукта не может быть и речи, что теперь?

Логично было бы подумать, что вы можете устранить контуры заземления, отключив заземление шнура питания на всем своем оборудовании. Некоторые люди могут попытаться разорвать заземляющее соединение, перерезав заземляющий контакт на шнуре питания, используя мошенническую вилку, перерезав заземляющий провод внутри оборудования, заклеив заземляющий разъем и т. д. Как подсказывает логика, это может привести к излечению от шума. .

Не делайте этого . Снимать заземление неправильно! Это противоречит правилам электробезопасности и потенциально очень опасно. Снятие защитного заземления может нарушить работу противопомехового фильтра или устройства защиты от шипов внутри оборудования. Если заземляющее соединение разорвано, неисправность изоляции внутри оборудования может привести к возникновению опасного напряжения на корпусе оборудования.

Pass Labs: Статьи: Контуры заземления

расположены еще ближе к сетевому щиту. У многих удлинителей есть MOV и неоновые огни; если вы ищете максимальную мощность без радиопомех, не подключайте эти устройства к вашей развлекательной системе. Оба устройства могут вводить небольшой, но измеримый уровень шума в линии электропередачи. Является ли это небольшое количество шума значительным, нет, но оно, безусловно, накапливается.

У MOV есть место в вашей домашней электрической системе, чтобы быть наиболее полезными, они должны быть как можно ближе к сетевому щиту. Лучшие устройства MOV жестко подключаются непосредственно к шинам панели выключателя. Однако MOV изнашиваются и иногда требуют замены. Они склонны к катастрофическим, а не постепенным отказам, и неисправные единицы не так уж сложно обнаружить.

Множество небольших улучшений в шумоподавлении могут оказывать и оказывают динамическое влияние на то, что вы в конечном итоге слышите в аудиосистеме высокого разрешения. Во многих случаях использование этих дополнительных преимуществ требует незначительных дополнительных затрат или усилий.

чтобы измерить это сопротивление с помощью вашего удобного мультиметра, он, вероятно, не имеет требуемого разрешения или чувствительности. Точное измерение требует использования устройства, известного как импедансный мост. К счастью, лечение шума, связанного с землей, редко требует такого уровня диагностической сложности.

В соответствии с уважаемым учением Георга Саймона Ома , эти напряжения, хотя и достаточно низкие, способны генерировать значительный ток. Именно эти «петлевые» токи создают нежелательный шум, впечатывая свою сигнатуру в сигналы низкого уровня, обычно в виде синфазного шума.

Чтобы свести к минимуму проблемы с контуром заземления, компания Pass Labs никогда не производит оборудование, в котором заземление сигнала и заземление шасси находятся рядом. Благодаря разделению сигнального заземления и защитного заземления соединение устройств вместе никогда не должно вызывать проблем с контуром заземления; однако не все производители придерживаются такого подхода.

Что теперь

Как только вы поймете, что вызывает контуры заземления, они должны с некоторой настойчивостью и усилиями перестать быть проблемой. В максимально возможной степени вам потребуется раздельное заземление, возврат сигналов и экранирование низкоуровневых кабелей.

Несимметричные кабели до сих пор остаются нормой потребительского аудио, несмотря на присущие им недостатки. В системах с очень небольшим количеством компонентов соединения типа RCA работают достаточно хорошо, но по мере того, как системы (особенно аудио/видеосистемы) становятся более сложными, их успешная реализация становится проблематичной. Если вы прокладываете несбалансированные кабели, всегда используйте двухжильный экранированный провод. Использование более распространенного одиночного проводника внутри экрана требует, чтобы вы объединили возврат сигнала и экранирование с одним и тем же проводом; тем самым нарушая предпочтительный протокол.

Экраны должны препятствовать попаданию паразитных шумов на входы компонентов; общий или обратный сигнал является частью пути сигнала, двумя противоположными задачами. Из-за этих отдельных задач ваши кабели должны быть направленными, а экраны должны быть

. перегорания предохранителя. Работа без заземления не приведет к автоматическому поражению электрическим током, но сделает это гораздо более вероятным, если что-то пойдет не так в вашей системе.

Многие известные авторитеты предлагали переполяризовать ваше оборудование, инвертировав шнур питания, таким образом, поменяв местами горячие и нейтральные соединения питания. Не делайте этого . На практике это может немного уменьшить шум, связанный с блоком питания, но есть и обратная сторона. Если перевернуть шнур питания, внутренний предохранитель и выключатель питания будут подключены к нейтральной линии электропередачи (прощай, защита). В случае аварии в результате страховые компании будут смеяться над вашими наследниками!

Если мы не можем разделить сигнальные земли и защитное заземление, наш единственный выход — сделать их как можно более похожими путем тщательной настройки сетевого питания и защитного заземления. Существует ряд методов распределения мощности, предназначенных для уменьшения или, по крайней мере, сведения к минимуму проблем с контуром заземления. Наиболее распространенный метод называется звездным распределением. В звездообразном распределении точка выбирается как произвольный потенциал земли с наименьшим потенциалом. С этого момента излучаемая в стольких направлениях мощность будет достигать всех взаимосвязанных компонентов. Тогда все заземления безопасности будут возвращаться к главному заземлению безопасности в этой общей точке. Эти заземляющие соединения по схеме «звезда» должны быть выполнены из толстого провода, и все плечи звезды должны быть одинаковой длины и одинакового сечения.

Когда все заземляющие проводники к центральной точке соединения звезды имеют одинаковую длину, то концы звезды очень близки к одному и тому же потенциалу земли. Предполагая безошибочное выполнение этого заземления; сигнальная проводка между любым оборудованием, заземленным на звезду, будет иметь нулевой потенциал, что позволит избежать контуров заземления.

Самый экономичный способ сделать это — подключить все низкоуровневые компоненты к качественному удлинителю, а не к многочисленным настенным розеткам. Настенная розетка, выбранная для подключения удлинителя, должна быть ближайшей к сетевому щиту для этой конкретной ответвленной цепи.
