Вентиляция в бане своими руками

Государственные нормы по вентиляции помещений регламентируются СНиП 41–01–2003, документ устанавливает минимальную кратность обмена воздуха в комнатах в зависимости от их назначения и особенностей использования. В жилых помещениях вентиляция должна выполнять две задачи – обеспечивать благоприятные показатели процентного содержания кислорода в воздухе и удалять отработанные газы.

Вентиляция в бане своими руками

Содержание материала

СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха. Файл для скачивания

СНиП 41–01–2003

Для бани задачи вентиляции усложняются, она дополнительно должна максимально быстро удалять влажный воздух (обеспечивается быстрое высыхание деревянных конструкций) и регулировать температуру в парной. Бывают случаи, когда в парной необходимо быстро снизить температуру перед принятием процедур маленькими детьми, пожилыми или большими людьми. Печь длительное время продолжает отдавать тепло, ждать, пока баня остынет самостоятельно, очень долго. При помощи вентилирования помещения можно быстро установить нужную температуру и поддерживать ее в заданных пределах все время пребывания в ней людей.

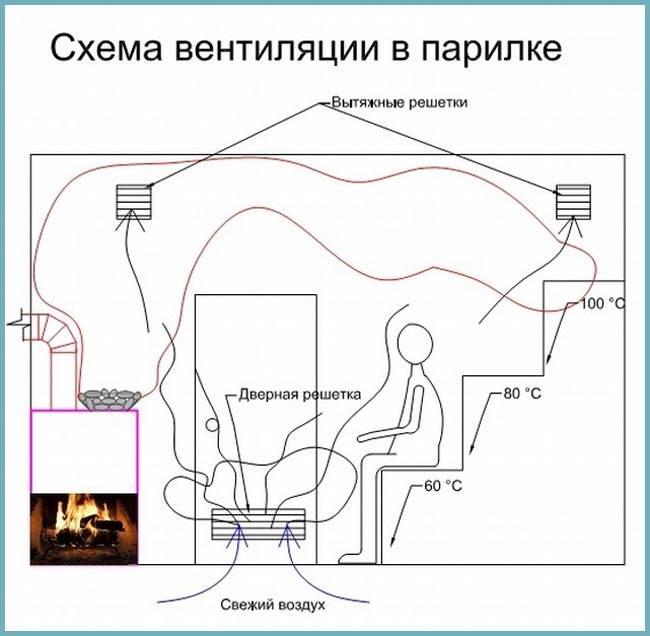

Вентиляция в парилке

Цены на вентиляционные клапаны

вентиляционные клапаны

Какие бывают виды вентиляции и методика их расчета

Вентиляция может существовать только в тех случаях, когда в помещение есть приток свежего воздуха и отток использованного. Часто можно встретить понятия «приточная» или «вытяжная» вентиляция. Это не совсем правильные понятия, не может быть только приточной или только вытяжной вентиляции, она всегда бывает лишь проточно-вытяжной. Почему используются эти понятия? Таким образом подчеркивается, что приток или вытяжка отработанного воздуха производятся принудительным способом, а, соответственно, удаление или поступление свежего воздуха происходит естественным способом.

Приточно – вытяжная вентиляция

Приточно-вытяжная вентиляция в бане

Во время расчетов параметров вентиляционных систем в исходных данных учитывают объем и назначение помещений, наличие в них особых условий по показателям воздуха, присутствие или вероятность присутствия угарного газа или иных вредных для здоровья химических соединений. Исходя из этих данных, государственные нормативные акты устанавливают кратность замены воздуха в течение часа, она может меняться от 1÷2 до десяти и более.

Как обустроить вентиляцию в бане в соответствии со СНиП

Далее инженеры определяют параметры и место расположения каналов для обеспечения необходимого поступления и удаления воздуха с учетом погодных условий и климатической зоны. Если естественная вентиляция не может обеспечить нужную кратность смены воздуха, то используются принудительные системы, подающие/вытягивающие воздух электрическими вентиляторами. Бани имеют свои особенности каждого типа вентиляции, рассмотрим их более подробно.

Цены на приточно-вытяжную вентиляцию

приточно-вытяжная установка

Общие правила устройства вентиляции в бане

Принципы устройства вентиляции в бане во многом зависят от архитектурных особенностей ее конструкции. Если полы имеют щели для слива воды, то сквозь эти же щели может подаваться и приточный воздух, нет надобности делать специальное отверстие.

Проливной пол в бане

Довольно часто в бане устанавливаются небольшие окна – при открывании они «превращаются» в вытяжные отверстия. К тому же в случае расположения топки печи непосредственно в парилке помещение может вентилироваться еще проще – откройте топку и, изменяя положение шибера, регулируйте кратность смены воздуха.

Фото – топка печи и открытая дверца для вентилирования помещения

Это наиболее простые варианты парной (кстати, и самые эффективные и малозатратные), но есть случаи, когда топка печи располагается в другом помещении, окна нет, а полы сплошные без щелей. Именно на такой бане мы остановимся в нашей статье. Для чего нужно делать вентиляцию в бане?

1. Для лучшего перемешивания воздуха во всем объеме. Естественная конвекция воздушных масс не в состоянии выравнивать температуру воздуха по высоте, разница в показателях под потолком и около пола может достигать десятков градусов. Это негативно влияет на комфортность принятия водных процедур.
2. Для притока свежего воздуха. Если в парилке парится один человек, а время пребывания не превышает 20÷30 минут, то концентрация кислорода в воздухе не успеет понизиться до критических значений. А если в парилке длительное время парится одновременно несколько людей, то приток свежего воздуха становится обязательным.

Довольно часто застройщики впадают в две крайности: в целях экономии тепла вообще отказываются от вентиляции или делают ее слишком сильной и нерегулируемой. Обе крайности имеют негативные последствия, не нужно пренебрегать вентиляций, она обходится дешево, а положительный эффект весьма внушителен. Но делать ее следует правильно, максимально учитывать особенности помещений, требования к температуре в парной, материалы изготовления стен и обшивки.

Организация вентиляции в парной обязательна

В случае полного отсутствия вентиляции взрастают риски кислородного голодания и, если топка печи расположена непосредственно в парной, отравления угарными газами. В случае сильной нерегулируемой вентиляции значительно увеличивается время протапливания, теплый воздух быстро удаляется из помещения. Но и это еще не все проблемы – быстрое удаление теплого воздуха автоматически вызывает столь же быстрый приток свежего – полы всегда будут очень холодными, а это повышает риски заболевания простудными болезнями.

Неконтролируемое вентилирование чревато холодными полами

Приток свежего воздуха в парной устраивают в двух местах: за печкой или под лежаками.

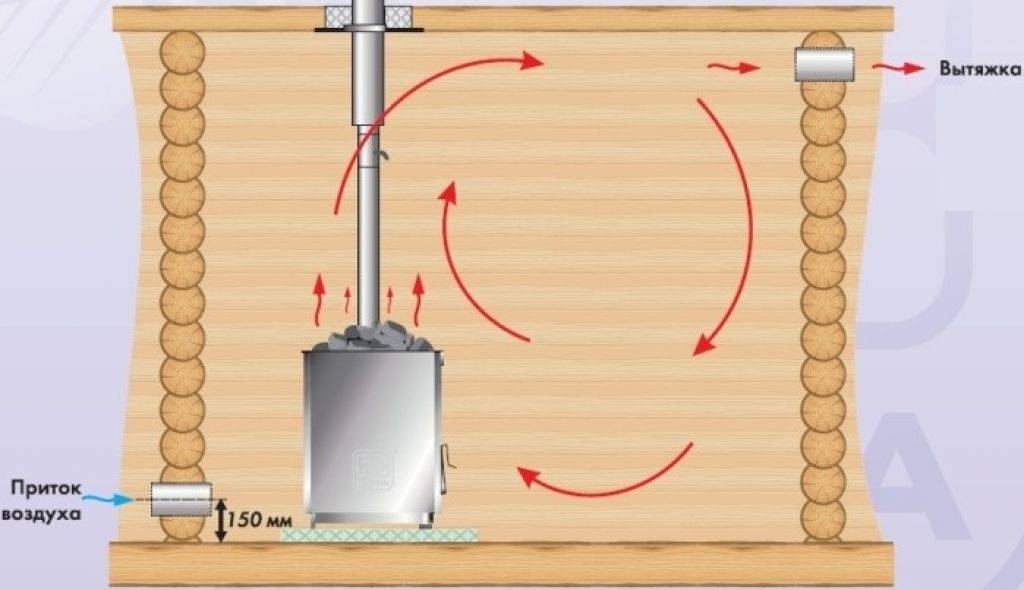

1. Приток воздуха за печкой. Струя холодного воздуха ударяется в горячую печь и сразу немного прогревается, значительно уменьшается разница температуры пола и потолка. Советуем применять этот способ, он позволяет повышать комфортность пребывания в парилке.

   Вентиляция в бане за печью

2. Приток свежего воздуха под лежаками. Единственный плюс – его не видно. Но есть существенные минусы. Во-первых, непосредственно у лежаков полы всегда холодные. Во-вторых, сложно регулировать количество воздуха, заслонка находится в труднодоступном месте.

   Приток свежего воздуха под лежаками

   Варианты размещения отверстий

В интернете есть много схем движения воздуха, в большинстве своем они сделаны дилетантами, не стоит обращать на них внимания. Выполняйте только два условия: приток воздуха внизу, вытяжка вверху, размещение каналов по диагонали помещения.

[adrotate group=»5″]

Вытяжка

Решетка приточной вентиляции

Этого вполне достаточно для обеспечения нормальной циркуляции и перемешивания воздуха. Все остальное – рассуждения ни о чем, они могут только запутать неопытных застройщиков, значительно усложняют систему вентиляции, делают ее дорогой и ненадежной. Есть варианты с двумя разноуровневыми вытяжными клапанами, с двумя приточными и т. д. Отверстия для удаления воздуха располагаются на различной высоте.

Вытяжка под потолком

Одно под самым потолком, используется только для полного проветривания бани после окончания водных процедур. Втрое делается на 30÷40 сантиметров ниже первого и используется во время мытья. Некоторые умельцы соединяют их между собой внутренними воздуховодами, устанавливают несколько регулирующих заслонок и т. д. Уверяем вас, что эти усложнения никакого видимого влияния на комфортность пребывания в парилке не оказывают.

Правильная вентиляция в бане

Несколько слов следует сказать о вентиляционных каналах в бане, их довольно часто предлагают использовать в парных. В больших зданиях вентиляционные каналы служат для подключения нескольких различных помещений к общей вентиляционной системе, не имеет значения какой – естественной или принудительной. Это вполне оправданно как с технологической, так и с экономической точек зрения.

Фото вентиляции и воздуховодов

А какие еще помещения можно присоединить вентиляционными каналами к парной? Странный вопрос. Тогда, зачем делать сложные каналы под обшивкой стен? Не проще ли проделать в стенах обыкновенные отверстия и вставить в них обыкновенные куски трубы и решетки с элементарными клапанами? Мы, кончено, расскажем о реальном, эффективном, простом и дешевом способе устройства вентиляции, никакие каналы нигде укладывать не будем. Это универсальный вариант, отлично подходит как к «бюджетным», так и к дорогим эксклюзивным парным.

Цены на воздухоотводы

воздухоотвод ПВХ

Видео – Вентиляция в бане

Естественная вентиляция бани

Наиболее принятый вариант для большинства бань, минимальный по стоимости и безопасности и довольно эффективный. Конкретные места расположения вентиляционных отверстий следует принимать с учетом размера помещений, расположения полок, печки и материала изготовления здания. Общее правило – отверстия должны располагаться на различной высоте, как правило, входное (приточное) на 20 см от пола и выходное (вытяжное) на 20÷30 см от потолка. Во время выбора отверстий нужно учитывать, в каких местах отверстия будут расположены на внешних стенах. Желательно, чтобы они не слишком выделялись на фасадных стенах.

Вентиляционное отверстие

Размеры отверстий примерно 300÷400 см2, лучше их сделать больше, чем меньше. В случае слишком быстрого обмена воздуха, приводящего к понижению температуры в парной, каналы следует прикрывать регулирующими заслонками. Для улучшения внешнего вида лучше использовать декоративные решетки, их можно приобрести в специализированных магазинах или сделать самостоятельно.

Подробнее об этом типе вентиляции мы писали в статье «Естественная вентиляция в бане». Расскажем, как можно организовать естественную вентиляцию, как рассчитать и сделать вентиляционные отверстия.

Вращающийся клапан

Вентиляционные решетки

Регулируемые решетки

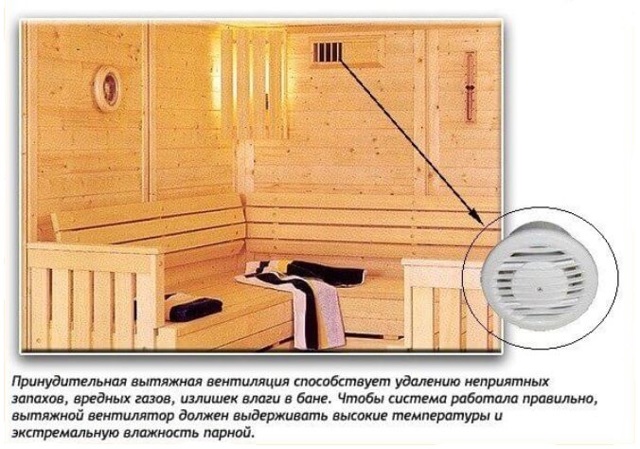

Принудительная вентиляция бани

Несколько усложняет вентиляционную систему, требуется монтаж электрического оборудования. Еще одна проблема связана с микроклиматом в парной. Там высокая температура и влажность воздуха – главные враги любого электрического оборудования. Вентиляторы должны иметь надежную защиту корпуса от влаги, во время подключения следует беспрекословно соблюдать рекомендации ПУЭ. А чтобы соблюдать, их нужно знать.

Принудительная вентиляция бани

Принудительная вентиляция – элементы

Преимущества принудительной вентиляции – значительно ускоряется скорость смены воздуха в помещении, расширяются параметры регулирования. Естественная вентиляция очень зависима от погодных условий, в некоторых случаях может становиться малоэффективной. Особенно если ветер направлен под прямым углом к вытяжному вентиляционному отверстию. Принудительная вентиляция работает с одинаковой результативностью в любую погоду и в независимости от направления и силы ветра.

Как рассчитать принудительную вентиляцию в бане и какой она бывает? Как выбрать вентиляторы? На все эти вопросы мы ответили в статье «Принудительная вентиляция в бане своими руками». Там же – подробная пошаговая инструкция по монтажу вентиляции и советы профессионалов.

Как сделать вентиляцию в бане своими руками

Исходные данные. Архитектурные особенности бани не предусматривают поступление воздуха через щели пола, двери, окно или топку печи. Нужно делать отверстия как для входа, так и для выхода воздуха. Внутренняя и внешняя обшивка стен отсутствует, баня построена из пиленого бруса.

Шаг 1. Определитесь с местом расположения входного и выходного каналов.

Мы уже упоминали, что входной канал лучше располагать около печки на расстоянии примерно 20 сантиметров от уровня пола. Выходной канал по диагонали под потолком. Такое положение входного и выходного отверстий обеспечит распределение воздушных потоков по всему объему помещения. Кроме того, входной воздух не будет охлаждать половое покрытие. Каналы должны быть легкодоступными. Есть рекомендации делать выходное отверстие в потолке. Мы противники такого решения, влажный воздух непременно нанесет большой ущерб всей стропильной системе.

Вытяжное отверстие под потолком

Шаг 2. Закупите или сделайте самостоятельно решетки и клапаны.

[adrotate group=»5″]

Они могут быть различных размеров и геометрических форм: круглыми, квадратными или прямоугольными. При этом учитывайте материалы будущей обшивки внешних и внутренних стен, продумайте, как декоративные решетки будут к ним крепиться.

Вентиляционная решетка деревянная для бани

Важно. Обязательно устанавливайте решетки с регулируемыми просветами, только они смогут обеспечить плавную регулировку кратности смены воздуха в помещении.

И еще один момент – с внешней стороны бани отверстия также должны закрываться. Причем, закрытие должно быть максимально герметичным, не допускать попадания на венцы сруба влаги от дождя или снега.

Шаг 3. Проделайте отверстия в стенах.

Вентиляционное отверстие

Наиболее трудоемкая операция, придется работать вручную. Предварительно в размеченных местах нужно по периметру просверлить отверстия. Чем они плотнее друг к другу расположены, тем легче потом выдалбливать древесину. Когда отверстия высверлены, берите в руки долото, стамеску и молоток и начинайте разрушать оставшиеся межу отверстиями перемычки бруса. Отверстия под вентиляцию следует сделать на 1-2 см по периметру больше, чем вставляемая труба. Дело в том, что потом эту трубу нужно изолировать для предупреждения появления конденсата на деревянных конструкциях.

Долото

Пользуйтесь только острым долотом и стамеской – брус придется рубить поперек волокон, это довольно сложно. Если толщина бруса составляет 20 сантиметров, то лучше половину глубины отверстия проделывать изнутри бани, а вторую половину снаружи. Если у вас есть большой опыт пользования бензиновой пилой, то можно отверстие выпиливать. Но сразу предупреждаем, что работать в таких условиях бензиновой пилой очень опасно. Пилить придется концом шины, во время захватывания дерева нижней частью цепи пилу будет вырывать из рук. Такой способ пользования пилой категорически запрещается правилами техники безопасности, помните об этом.

Если есть необходимость развести входное отверстие в стене и в бане, то покупайте трубу с коленом. Желательно пользоваться не круглыми трубами, а прямоугольными, они занимают меньше места под обшивкой внутренних стен парной.

Алюминиевая труба прямоугольная используется для создания вентиляционных трубопроводов

Места стыков колена и трубы обязательно герметизируйте силиконом и для надежности обматывайте скотчем.

Скотч металлизированный

Шаг 4. По периметру отверстий уложите фольгу или полиэтиленовую пленку и минеральную вату, слой ваты должен быть плотным, без пропусков. Края отверстия абсолютно ровными сделать не удастся, внимательно следите, чтобы гидроизоляция не повредилась об острые выступы бруса.

Шаг 5. Вставьте трубы в отверстия в срубе. Входить они должны с небольшим усилием, довольно плотно. Для того чтобы повысить надежность герметизации и крепления, обязательно по периметру отверстия и трубы пройдитесь пеной. Монтажная пена ликвидирует все невидимые пропуски теплоизоляции между трубой и стеной и прочно зафиксирует ее в нужном положении.

Рекомендуем запенивать отверстия и после обшивки стен, пена устранит зазоры между стеной и паробарьером. Во время расширения пены паробарьер плотно прижмется вокруг неровного отверстия, все возможные небольшие повреждения автоматически закроются.

Вентиляционное отверстие

Трубу на вытяжку можно и не изолировать, по ней выходит теплый воздух. Но мы советуем на всякий случай сделать все операции и для нее. Во-первых, времени и денег потеряете немного. Во-вторых, сделаете дополнительную и надежную защиту от проникновения к деревянным конструкциям атмосферной влаги.

Кода оба отверстия подготовлены, можно начинать обивку стен и устанавливать декоративные решетки с регулируемыми пропускными параметрами.

Декоративные заслонки

Важно. Настоятельно советуем вам во время установки вентиляции парной сделать вентиляцию пространства между обшивкой стен и алюминиевой фольгой. Работы выполняют по вышеописанному алгоритму с одним отличием. Вентиляция должна быть или постоянно закрытой (во время принятия водных процедур) или постоянно открытой (во время проветривания бани). Использование фольги в качестве парозащиты стен имеет много положительных сторон. Но есть и одна проблема – сложность удаления конденсата между обшивкой и изоляцией. Обыкновенное отверстие решает все проблемы и полностью исключает порчу древесины.

Цены на вытяжки для бани

вентилятор жаростойкий

Видео – Вентиляция своими руками

Как сделать отверстие в срубе при помощи коронки

Если вы не желаете делать отверстия под вентиляцию ручным способом, можно просверлить их специальной металлической коронкой. Они реализуются в магазинах и стоят недорого. Единственная проблема – коронка требует мощную низкооборотную дрель или ручную сверлильную машину, обыкновенные дрели из-за большой нагрузки могут быстро выйти из строя. Еще одно ограничение – максимальный диметр коронок редко бывает более 120 мм. Но для большинства бань небольших объемов такого размера достаточно.

Коронки различных диаметров

Кольцевое сверло по дереву

Низкооборотная дрель электрическая

Шаг 1. Выберите коронку подходящего диаметра и закрепите ее в патроне. Разметьте место сверления.

Шаг 2. Для облегчения усилия резания обязательно смажьте коронку машинным маслом. Смазывание нужно периодически повторять. Как только коронка углубится примерно на две трети высоты – прекратите сверление, выньте коронку и повторно смажьте ее внутренние и внешние поверхности.

Шаг 3. Наметьте центр отверстия любым тонким сверлом. В неглубокое отверстие вставьте коронку и начинайте высверливать брус.

Шаг 4. Сверлите до тех пор, пока позволяет высота коронки. Внимательно следите за работой электрического инструмента, не допускайте больших нагрузок. Нагрузки регулируются усилием прижатия коронки к брусу.

Сверление стены по разметке

Шаг 5. Коронка дальше не работает – вынимайте ее и долотом или стамеской постепенно удаляйте отрезанную древесину. Удаляется она быстро, начинайте постепенно откалывать по углам отверстия. Не рубите стамеской бревно поперек волокон, откалывайте его только вдоль волокон, так намного легче выполнять работу.

[adrotate group=»5″]

Круглое отверстие в бревне

Повторяйте операции до тех пор, пока отверстие не станет сквозным. Если брус настолько толстый, что дрель не может пройти его с одной стороны, переходите на другую. Для этого нужно максимально точно найти центр уже проделанного отверстия. Коронка имеет свое центрирующее сверло, но и его длины может не всегда хватать для выхода на обратную сторону. Придется искать центр самостоятельно. Для этого установите в дрель тонкое сверло по древу, вставьте его в имеющееся отверстие от центровочного сверла коронки и очень внимательно проделайте сквозное отверстие. Чем точнее вы высверлите центр, тем легче и быстрее будет работаться с другой стороны стены.

Цены на кольцевое сверло для дерева

кольцевое сверло для дерева

Видео – Как сверлить отверстие коронкой

Вентиляция бани с обогревом

Довольно оригинальный способ устройства вентиляции, в баню не только поддается свежий воздух, он сразу подогревается. Это очень важно зимой, удается не только повысить комфортность пребывания, но и ускорить прогрев помещений и сэкономить дрова.

Забор воздуха производится внизу бани и с помощью электрических вентиляторов подается в воздухозаборный канал.

Вытяжной вентилятор

Печь имеет металлический дымоход, вокруг дымохода установлен специальный экран, в каналы экрана попадает воздух из воздуховода. Экран выполняет две функции: защищает конечности от ожогов и служит радиатором для подогрева поступающего из воздуховода воздуха. Прогретый воздух выходит из экрана в парную.

При желании можно немного усовершенствовать конструкцию. Поставьте на воздуховод тройник с заслонкой. Это позволит забирать как воздух из бани, так и с улицы – значительно расширяются возможности регулирования параметров микроклимата в помещении.

Вентиляция в бане

Видео – Вентиляция в парилке с подогревом воздуха

Вентиляция в бане: парилка, моечная, раздевалка

Для того, чтобы банные процедуры приносили только пользу и удовольствие, необходимо два условия:

• высокий уровень температуры и влажности воздуха в парилке;
• наличие при этом достаточного количества кислорода.

Эти на первый взгляд взаимоисключающие задачи, решает вентиляция в бане вообще и в парилке в частности. Несмотря на то, что в парилке русской бани должны поддерживаться высокая влажность и температура, без доступа свежего (холодного) воздуха никак не обойтись: кислород перерабатывается нашими легкими, частично выжигается печью, к тому же в парилке постепенно накапливается угарный газ (CO — химическая формула угарного газа).

Как правильно сделать вентиляцию в бани. На рисунке красными стрелками показано движение горячего воздуха, синими — холодного

Если не организовать замену «отработанного» воздуха свежим, вместо улучшения здоровья и повышения работоспособности (именно за этим мы идем в баню) можно получить в лучшем случае вялость, слабость и головную боль, а в худшем – больничную койку или даже место на кладбище.

Содержание статьи

• 1 Виды вентиляции
• 2 Устройство вентиляции в банях
  • 2.1 Где могут быть приточные и вытяжные отверстия
• 3 Схемы вентиляции парилок
• 4 Вентиляция в моечном отделении бани
• 5 Вентиляция кирпичной и турецкой бани

Виды вентиляции

Правильно устроенная вентиляция обеспечивает циркуляцию воздуха, при этом кислород поступает в достаточном количестве, а угарный и углекислый газы выводятся в атмосферу. После окончания банных процедур, при хорошей вентиляции, пары активно выводится за пределы здания, и помещения, в которых ранее была высокая влажность, просыхают. Если этому аспекту не уделялось достаточного внимания, через пару-тройку лет в парилке, а затем и в других помещениях,  гниет вагонка, появляется и постепенно усиливается запах затхлости и пота, а древесина превращается в труху. Теперь, надеюсь, ясно, нужна ли в бане вентиляция…

Прогрев и вентиляция бани. Обратите внимание, что вытяжное отверстие находится на небольшой высоте от пола — как правило, не выше 50 см. При данной схеме, в атмосферы выбрасывается отработанный пар. Более того, хорошо прогревается пол в парилке

Вентиляция в бане не нужна лишь в одном случае: если вся она построена из древесины и нигде не утеплялась – ни изнутри, ни снаружи. В таком случае воздухообмен происходит за счет того, что древесина «дышит». Еще в этом случае говорят о наличии естественной вентиляции в бане: любая древесина имеет поры и щели, через которые и происходит отток/приток воздуха, регулируется температура и влажность. Но если в бане из оцилиндрованного бревна или бруса устроено утепление или влаго/паро изоляция, то создание дополнительных вентиляционных отверстий необходимо.

Различают три типа вентиляции:

1. Механическая вентиляция. В этом случае приток и отток воздушных масс происходит за счет искусственно создаваемого движения воздуха. Контролируют параметры воздуха технические средства.
2. Естественная вентиляция: циркуляция происходит за счет разницы давления внутри и снаружи помещения. Такой метод возможет только при наличии «дышащих» стен или продуманно устроенных вентиляционных отдушин.
3. Комбинированная вентиляция: одновременное использование естественного движения воздушных масс и технических устройств (в простейшем случае – вентиляторов).

В видео ниже показан вариант комбинированной вентиляции.

В конкретном случае, при строительстве вентиляционного канала была использована алюминиевая фольга толщиной 100 микрон.

Устройство вентиляции в банях

В самом простом варианте, система вентиляции парилки или бани состоит из двух (иногда более) отверстий в стенах и/или фундаменте: приточном и вытяжном. Весь фокус, в выборе места расположения этих отверстий и в их размерах. Иногда, для обеспечения более активного воздухообмена, могут устанавливаться вентиляторы.

Прогрев и вентиляция бани. В простейшем случае, вытяжная отдушина находится недалеко от потолка

Единой схемы вентиляции для бани нет: слишком разные они бывают как по конструктивным особенностям, так и по материалам, из которых выполнены. Зато есть общие правила и несколько наиболее часто встречающихся схем, придерживаясь которых, можно выбрать оптимальную вентиляцию именно для вашего случая.

Размеры вентиляционных отверстий высчитывается исходя из объема помещения парилки: на один кубический метр вентилируемой площади размер отверстий должен быть 24 см².

Несмотря на то, что основная задача  в бане — поддерживать высокую влажность в парилке и достаточный уровень температуры, делать вентиляционные отверстия слишком маленькими нельзя: они не обеспечат необходимый уровень воздухообмена. Вытяжные вентиляционные отверстия должны соответствовать размерам приточных: при нарушении пропорций воздухообмен также будет недостаточным. В некоторых случаях, для ускорения отвода отработанного воздуха и ускорения просушки бани, можно сделать два вытяжных отверстия.

Вентиляционные отдушины

Чтобы обеспечить требуемые кондиции воздуха при нагреве парной, на вентканалы делают специальные крышки/заглушки, которые можно открывать/закрывать из парилки, регулируя тем самым влажность/температуру/воздухообмен. Вообще говоря, наличие заглушек или крышек на любом вентиляционном отверстии, выходящем на улицу, обязательно: зимой холодный воздух активно стремится в теплое помещение и наличие крышек или регуляторов задерживающих его, необходимо.

Где могут быть приточные и вытяжные отверстия

Чаще всего, печь в бане, хотя-бы частично располагается в помещении парилки. В таком случае, приточное отверстие делают возле печи на расстоянии не выше 30 см от пола. Поступивший холодный воздух быстро разогревается от печи и поднимается вверх. Это достаточно популярный, но не самый лучший способ  организации вентиляции для бани. Гораздо эффективнее вентиляция в том случае, когда приточные отверстия располагаются в фундаменте под полом (чтобы через них не проникли грызуны, отверстия оснащают металлическими решетками). Этот вариант решает сразу две задачи: доставляет свежий воздух в баню, а также эффективно просушивает полы и стены после завершения процедур. Доски пола, в таком случае, укладываются не вплотную, а с небольшим зазором для свободного прохождения воздуха. Если щели в полу вам оставлять не хочется (хотя для бани это очень неплохо) можно в полу сделать несколько вентиляционных отверстий, закрытых деревянными решетками. Движение воздуха в таком случае будет не настолько активным, могут понадобиться более мощные вентиляторы, но схема останется работоспособной.

Вентиляционная отдушина с задвижкой

При планировании приточных вентиляционных отверстий в фундаменте, учтите, что воздух в баню должен поступать с улицы, а не из подпола, иначе он будет иметь затхлый запах. Чтобы организовать забор воздуха с улицы, в отверстие укладывают короб из древесины (часто самодельный), пластика или металла (готовые), а выводят его также возле печи. Обычно приточные отверстия располагают в той области, которая защищена металлическим или асбестовым листом от углей и головешек.

Вентиляционные отверстия в фундаменте предусматриваются еще на стадии планирования. Если же фундамент уже готов, а отверстий для вентиляции нет, можно сделать вентиляцию пола в парилке по-другому: доски пола настелить на лаги, но не вплотную друг к другу, а с зазором в 0,5-1см. В промежутке между черновым (земляным/бетонным) полом и чистовым устраивается выходное отверстие, которое переходит в вентиляционную трубу, выводящую отработанный воздух на крышу (но не на чердак). Этот вариант предусматривает наличие только одного приточного отверстия, которое обычно устраивают внизу за каменкой. Вытяжную трубу под полом устанавливают с противоположной стороны помещения (но не напротив, а наискосок).

Делать вытяжную трубу в парилке из пластиковых коробов для вентиляции нельзя – они не выдерживают высоких температур, но использовать их в раздевалке или моечном отделении допустимо.

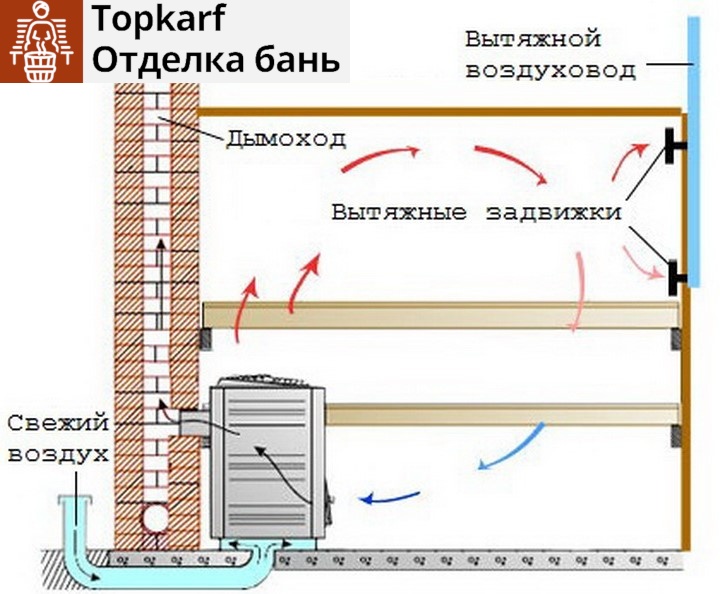

При такой схеме вентиляции в парилке, холодный воздух прогревается возле печки, поднимается вверх, затем, остывая, опускается вниз,  через щели в полу просачивается под пол и выводится через выходную трубу. Эти два варианта эффективно удаляют влагу после бани, их также можно считать схемами вентиляции пола в бане.

Устройство вентиляции в бане обеспечивающее эффективное удаление влаги (просушивание)

Вытяжные отверстия могут располагаться на противоположной от приточного отверстия стене (если обе эти стены выходят на улицу) или на той же стене, но в противоположном углу. Есть схема, при которой они расположены вверху на стене напротив (30 см от потолка), иногда они располагаются внизу (30 см от пола). Если вытяжное отверстие находится внизу или на той же стене, что и приточное отверстие, то для создания потока воздуха необходим вентилятор.

Чтобы вентиляция в бане оставалась эффективной, нельзя:

• вентиляционные отдушины делать меньше расчетных;
• располагать приточное и вытяжное отверстия одно напротив другого – так поступивший воздух практически сразу выводится не отдав кислород, образуется сквозняк, который для бани противопоказан.

Схемы вентиляции парилок

Рассмотрим несколько наиболее часто встречающихся вариантов вентиляции в парной:

1. Этот вариант можно считать системой естественной вентиляции. Вентиляционные отдушины находятся на противоположных стенах. Приточное – внизу за каменкой, вытяжное – вверху на стене напротив. Этот вариант не самый эффективный: воздух, проходя возле печи, нагревается, поднимается вверх и сразу выходит через вытяжное отверстие. В результате – перемещение воздушных масс недостаточное, насыщение кислородом слабое, неэффективна и просушка полов и стен после процедур (сделать ее можно интенсивнее за счет открытой двери и вентилятора в вытяжном отверстии).
2. Более эффективный способ вентиляции парилки: приточное отверстие находится внизу за печкой, вытяжное – на стене напротив, но не вверху, а внизу. В этом случае вытяжное отверстие нужно оборудовать вентилятором. При таком расположении отдушин в парилке холодный воздух нагревается от печки, поднимается вверх, там остывает и опускается вниз. Выводится за счет создаваемого вентилятором исходящего воздушного потока.

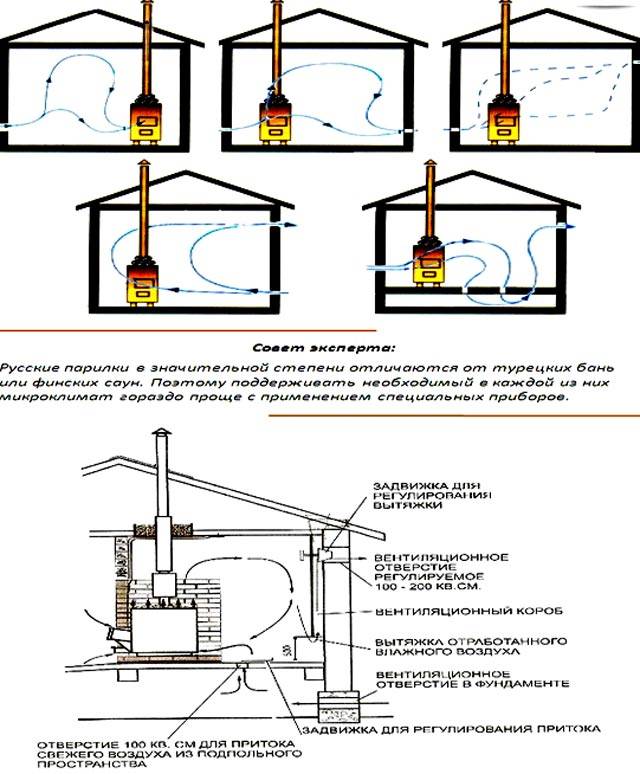

   Схемы приточно-вытяжной вентиляции

3. Вентиляционные отдушины располагаются на одной стене, противоположной той, где установлена печка. Эта схема применяется в банях, у которых только эта стена выходит на улицу. Приточное отверстие находится на уровне 30 см от пола напротив печки, вытяжное с вентилятором – в 30 см от пола в другой стороне. В этом случае холодный воздух поступает в парилку, ударяется о печь, нагревается, поднимается вверх, постепенно остывая, опускается вниз и выводится через вытяжное отверстие.
4. Отработанный перегретый воздух выводится через поддувало печи. При таком способе организации вентиляции в парилке имеется только одно приточное вентиляционное отверстие недалеко от печи. Такая схема будет работать только тогда, когда топиться печь. Есть еще один вариант с использованием поддувала печи для вывода отработанного воздуха: в фундаменте делают приточное вентиляционное отверстие, печь располагают так, чтобы поддувало находилось ниже уровня пола.

Схемы приточно-вытяжной вентиляции

Это наиболее часто используемые схемы вентиляции парилок в бане, есть еще множество их вариаций и комбинаций. На основе этих четырех вариантов организации вентиляции, можно разработать  схему под свою парилку.

Вентиляция в моечном отделении бани

В моечной высокая влажность – дело обычное, и чтобы не гнила вагонка или не появлялся неприятный запах, необходимо предусмотреть вентиляцию полов. Она устраивается аналогично вентиляции пола в парилке: между черновым и чистовым полом делают вытяжное отверстие, которое можно снабдить вентилятором. Вытяжная труба выводится на крышу.

При такой схеме вентиляции пола в моечном отделении, выводится самый холодный отработанный воздух, а на его место опускается более теплый из верхних слоев. Таким образом, также достигается повышение комфортности находящихся тут людей.

Вентиляционные отдушины

Принцип устройства вентиляции во всех остальных помещениях бани такой же. Нужно определиться с оптимальной системой вентиляции конкретно для ваших условий и выбрать/разработать наиболее подходящую схему. Вентиляция в моечном отделении отличается только тем, что в связи с более низкими температурами воздуха, использовать тут можно пластиковые вентиляционные короба (чего в парилке делать нельзя) и вентиляторы можно ставить не термостойкие, а лишь переносящие высокую влажность (влагозащищенные).

Вентиляция кирпичной и турецкой бани

При планировании системы вентиляции для кирпичной бани нужно учесть, что ее эффективность должна быть в разы выше, чем деревянной. Ведь в этом случае сушить придется не только внутреннюю обшивку парилки/моечной/раздевалки, но и стены: кирпич очень гигроскопичный материал. Для удаления всей влаги, необходимо, чтобы приток/отток воздуха на время просушки, был очень активным, а отдушины имели надежные заслонки, которые позволяют регулировать интенсивность движения воздуха.

При устройстве вентиляции турецкой бани («хамам») с ее 100% влажностью, вытяжная вентиляция также должна быть очень эффективной: за час работы необходимо обеспечить шестикратную замену воздуха в помещении. Кроме того, нужно предусмотреть возможность отведения конденсата, который образуется при остывании в больших количествах.  Решить эту проблему можно двумя способами:  смонтировать в трубе осушитель воздуха, который выводит конденсат в систему канализации, или предусмотреть в вентиляционной трубе канал для отвода конденсата (он тоже выходит в канализацию).

Вывод:  планировать вентиляцию необходимо на этапе проектирования бани, располагая приточные отдушины в фундаменте. При необходимости, можно сделать отдушины в готовых стенах, но это достаточно хлопотно и сложно.

схемы и устройство парилки

Главная » Вентиляция » Нежилые помещения

Для обустройства бани требуется не только хорошая облицовка и установка всех необходимых элементов. Очень важным моментом является обеспечение благоприятного микроклимата, а для этого необходим своевременный умеренный воздухообмен.

Вентиляция бани – процесс, к организации которого нужно подходить с особой тщательностью. При неправильной вентиляции люди могут отравиться угарным газом или плохо себя чувствовать в парилке. Кроме того, правильно оборудованная система вентиляции способствует более экономному расходу топлива, равномерному распределению воздушных потоков, а также защите бревен, из которых сделаны стены бани, от постоянной сырости, плесени и гниения.

Содержание

1. Как правильно сделать вентиляцию в бане
2. Расположение печи
3. Печь в соседнем помещении
4. Печь в парилке

Как правильно сделать вентиляцию в бане

Варианты вентиляции Как а а правило, в банях применяется приточно-вытяжная вентиляция, при которой отработанный воздух выходит из помещения через специальную вытяжку, а свежий поступает через приточную.

Чтобы правильно сделать такую ​​систему своими руками, нужно придерживаться следующих правил:

• Для обустройства приточных отверстий следует выбирать нижнюю часть бани, возле печи. В этом случае воздух будет нагреваться быстрее.
• Рекомендуется расположить выпускные отверстия как можно выше, чтобы улучшить сцепление с дорогой. Если они слишком низкие и тяга недостаточная, то используют вентиляционную трубу.
• Приточное и вытяжное отверстия должны располагаться друг напротив друга. Чтобы воздух равномерно распределялся по помещению, нужно сделать два вытяжных отверстия – одно внизу, второе вверху.
• Подачу и вытяжку воздуха можно контролировать с помощью специальных заслонок, которые при необходимости закрываются и открываются.
• Воздухообмен в парилке должен осуществляться не реже 2-3 раз в час.

Расположение печи

Следует учитывать, что способ вентиляции может зависеть от типа бани. Например, в русской бане процесс проветривания часто осуществляется обычным методом проветривания.

Печь в соседней комнате

Обогреватель в соседней комнате. Однако не во всех случаях вентиляция дает желаемый эффект. Например, если печь расположена не в парилке, а в соседнем помещении, то систему вентиляции необходимо сделать по следующей схеме:

1. Чтобы печь служила долго, печь тоннель закладывают кирпичом, оставляя зазор 0,5-1 см. Этот зазор потребуется для того, чтобы заполнить его базальтовой ватой, что предотвратит деформацию, вызванную высокой температурой, и разрушение кладки и топки.
2. Затем делаются отверстия для подачи.
3. Далее в парной устанавливается вытяжка. Его делают на противоположной стене и желательно, чтобы он располагался по диагонали от входных отверстий. На уровне 20-30 см от пола устанавливается вертикальный короб, который подводится к отверстию в потолке и выходит на улицу. Поверхность короба обшивается вагонкой или другим подходящим материалом.

Воздухозаборники могут быть выполнены одним из следующих способов:

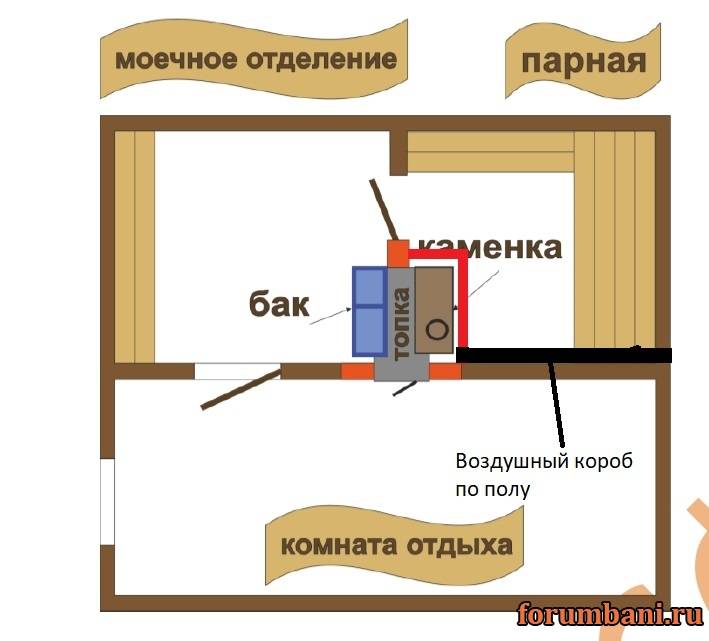

• вентиляционный канал проводится под полом. Его ширина должна превышать диаметр дымохода на 120%. Рядом с топкой укладывается металлический лист, необходимый для защиты пола от возгорания при выпадении угля из топки. Один конец вентиляционного канала выводят на улицу, а другой — возле металлического листа. Концы канала закрыты металлическими решетками;
• отличие второго способа от первого в том, что вентиляционный канал располагается над полом. Один его конец также выводится на улицу, а другой — на предтопочный лист.

Важно! Приточные и вытяжные отверстия должны иметь одинаковую площадь! Если не придерживаться этого правила, то возможно образование сквозняка, что снижает количество свежего воздуха.

Печь в парилку

Печь в парилку

Отопительная печь в парилку. При этом устройство вентиляции в бане можно осуществить двумя способами:

• если печь в парилке, то проблема организации вентиляции отпадает сама собой. Для обеспечения доступа свежего воздуха в парилку между низом двери и полом делают зазор около 5 мм. Воздух выбрасывается через поддувал, однако следует учесть, что поддувал будет работать только в том случае, если огонь в топке горит постоянно;
• в саунах, не оборудованных дымоходом, или в банях, в которых печь работает периодически, необходима более сложная схема вентиляции. Вариантов таких схем множество. Например, можно рассмотреть один из вариантов.

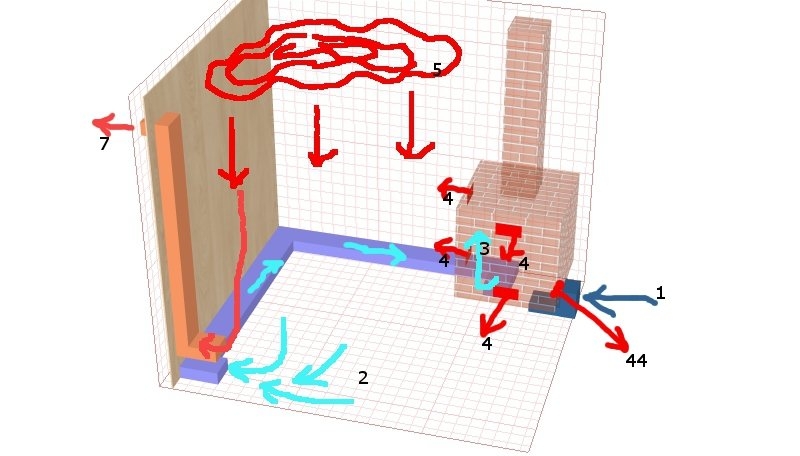

Порядок монтажа:

1. Для печи сооружается небольшой подиум из кирпича, чтобы к нему можно было подвести вентиляционный канал. Подиум выложен в три ряда: первый у стены, второй в центре и третий у края. Затем нужно вывести подиум на высоту 24 см от пола, и обложить его сверху кирпичом, оставив отверстие, на которое потом будет устанавливаться печь.
2. Далее нужно обложить торец кирпичом.
3. Дверца поддувала вставляется в один конец вентиляционного канала, а другой конец выводится в парилку.
4. В стене, примыкающей к парилке и комнате отдыха, сооружаются два канала, которые должны располагаться на уровне кирпичной кладки. Эти каналы закроют двери.
5. Тогда на подиум необходимо установить печь. Для создания равномерной нагрузки на коробку под плиту подкладывают металлическую пластину или уголки.
6. После этого нужно уложить кирпич на печь, оставив зазор 1-2 см между кирпичной кладкой и печью. Позже этот зазор необходимо заполнить огнеупорным материалом.
7. Последний этап – сооружение кирпичного экрана с двумя конвекционными дверцами.

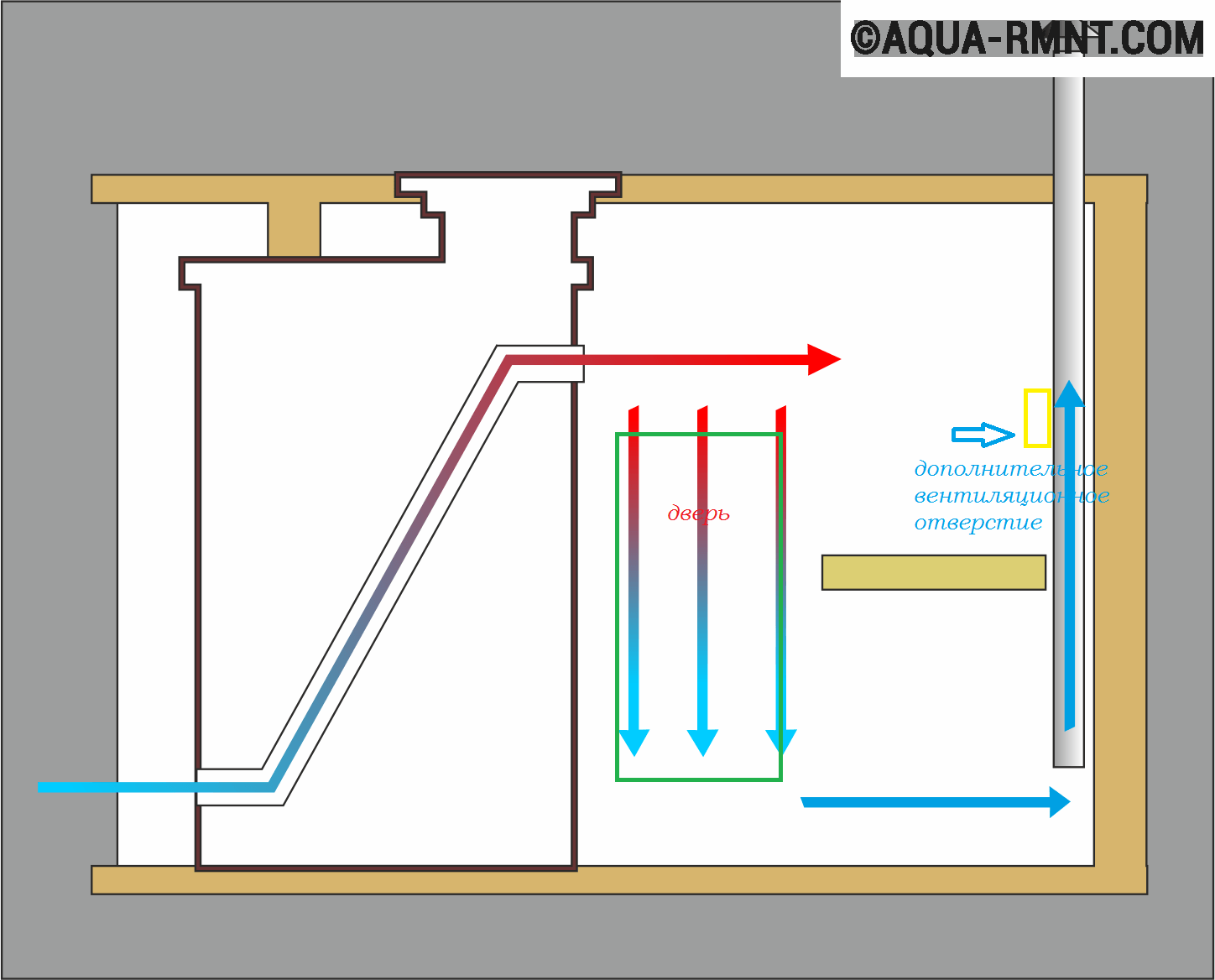

8. Для обустройства вытяжной вентиляции используется та же схема, что и для сауны с печью вне парилки.

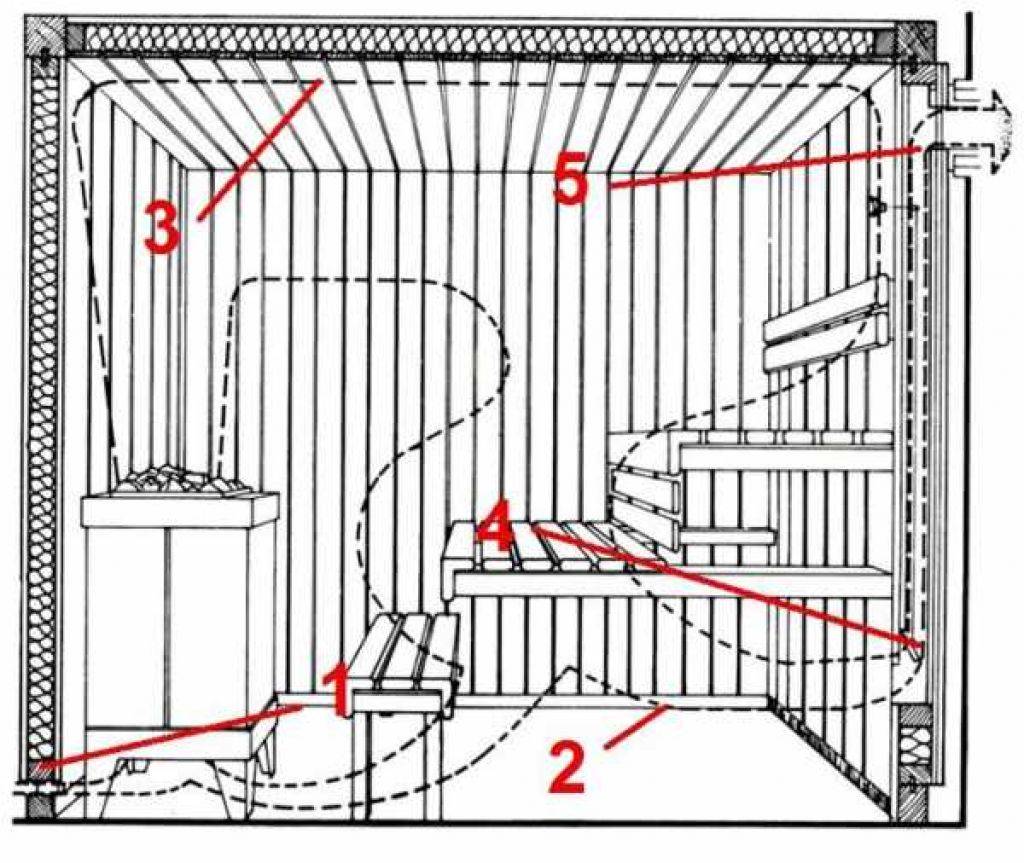

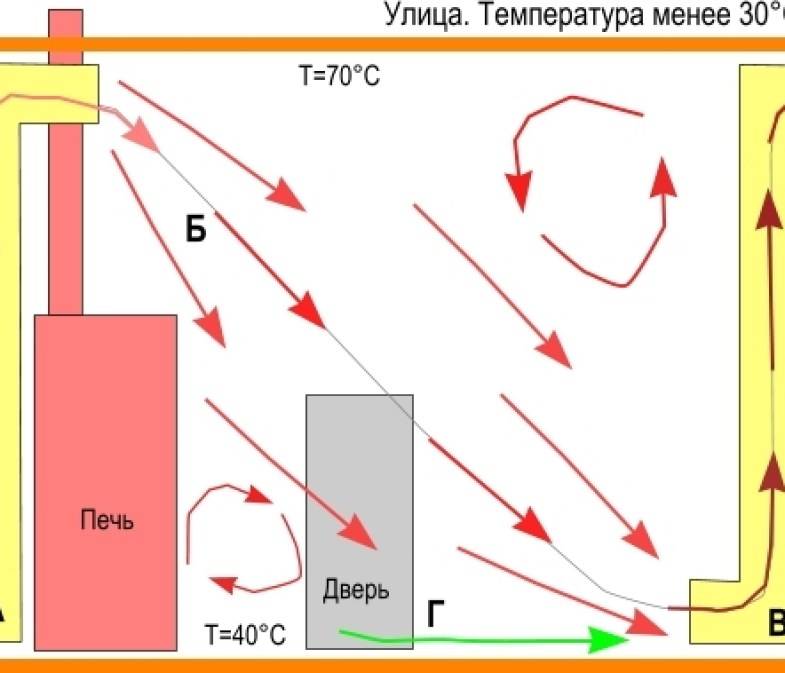

Строя баню своими руками, нужно заранее продумать, как в нее будет поступать свежий воздух и удаляться отработанный. Если баня построена из бревен, то правильно организованная вентиляция позволит не только продлить срок службы самих стен, но и предотвратить образование запаха плесени и сырости внутри парилки.

Что нужно знать о вытяжных вентиляторах для ванных комнат

Вытяжной вентилятор для ванных комнат обеспечивает сухость и отсутствие запаха в ванной комнате. Доступны модели, которые крепятся к потолку, стене или окну.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Наличие вытяжного вентилятора в ванной комнате помогает избавиться от запаха в помещении. Хотя это преимущество важно для людей, пользующихся туалетом, его затмевает то, что вытяжной вентилятор делает для самой ванной комнаты. Он проветривает пространство и осушает воздух, важность которого невозможно переоценить.

Когда влажный воздух задерживается, он вызывает отслаивание краски, способствует росту плесени и ржавчине металлических приспособлений. Он может повредить даже стены и потолок. Вентиляция ванных комнат настолько важна, что строительные нормы и правила требуют, по крайней мере, одно открываемое окно в каждой ванной комнате. Многие местные правила также требуют наличия вытяжного вентилятора в ванной комнате.

На этой странице

Что такое вытяжной вентилятор для ванной?

Вытяжной вентилятор для ванной всасывает воздух из ванной и направляет его наружу. Он создает циркуляцию воздуха в помещении, при этом замещающий воздух обычно поступает через дверь или открытое окно. Вентилятор выдувает большую часть влаги, а движение воздуха предотвращает конденсацию оставшейся влаги на поверхностях ванной комнаты.

Вытяжной вентилятор должен иметь свободный выход на улицу, как правило, через воздуховод, проходящий через боковую стену или крышу. Вентилятор обычно управляется настенным выключателем и получает питание от 20-амперной цепи, которая питает светильники и розетки в ванной. Если к нему подключена нагревательная лампа, может потребоваться собственная 20-амперная цепь.

Типы вытяжных вентиляторов для ванных комнат

В зависимости от конфигурации вашей ванной комнаты вам может подойти один из четырех основных типов:

Потолочное крепление

Вероятно, самый распространенный тип, потолочный вентилятор выбрасывает воздух через воздуховод, который проходит через чердак к вентиляционному отверстию, установленному на крыше. Этот тип вентилятора может быть расположен в центре ванной комнаты для управления душем, ванной и туалетом.

Канальный вытяжной вентилятор

Канальный вентилятор монтируется в удаленном месте (часто на чердаке) и соединяется с воздуховодом, который заканчивается решеткой, установленной на потолке ванной комнаты. Выходное отверстие проходит через стену или крышу. Помимо того, что встроенный вентилятор тише потолочного вентилятора, он может одновременно обслуживать несколько ванных комнат.

Вентилятор для настенного или оконного монтажа

Если ванная комната имеет наружную стену, на ней можно установить вытяжной вентилятор, что устраняет необходимость в длинных воздуховодах. Также возможно установить вытяжной вентилятор в окно по аналогии с кондиционером.

Размер вытяжного вентилятора для ванной комнаты

Институт домашней вентиляции (HVI) рекомендует для ванных комнат скорость вентиляции восемь воздухообменов в час.

Производительность вентилятора измеряется в кубических футах в минуту (CFM) и имеет прямое отношение к площади ванной комнаты до 100 кв. футов. В ванной комнате площадью 70 кв. не менее 70 кубических футов в минуту, в то время как для ванной площадью 50 квадратных футов требуется вентилятор мощностью 50 кубических футов в минуту. Минимум обычно составляет 50 CFM, так что это самый маленький из доступных.

Ванные комнаты площадью более 100 квадратных футов нуждаются в большей вентиляции, чем требуется по площади. HVI рекомендует увеличить производительность следующим образом:

• 50 CFM на туалет;
• 50 CFM для душа;
• 50 CFM для обычной ванны;
• 100 CFM для гидромассажной ванны.

Если вы уменьшите размер вытяжного вентилятора, ванная комната не будет вентилироваться должным образом. Но нет никаких проблем с увеличением размера. Если вы не можете найти точно такой же вентилятор, лучше выбрать модель с большей мощностью. Негабаритный рекомендуется, если потолок выше, чем восемь футов.

Установка вытяжного вентилятора в ванной

Оконный вентилятор, который подключается к настенной розетке, практически не требует установки, и это может сделать любой, хотя важно, чтобы розетка была защищена от замыканий на землю.

Установка настенного вентилятора является более сложной задачей, поскольку она включает вырезание отверстия в стене и его герметизацию после закрепления вентилятора. Это может потребовать некоторой электрической проводки, если у него нет вилки. Установка потолочного вентилятора еще более сложна и включает следующие этапы:

Планирование маршрута воздуховода

В идеале воздуховод должен быть как можно более прямым и коротким. Обычно проходит через чердак на крышу или боковую стену. Если чердака нет, его, возможно, придется проходить между потолочными балками, что может потребовать снятия гипсокартона.

Вырежьте отверстия

Установщику необходимо вырезать отверстие для вентилятора в потолке и еще одно отверстие для вытяжного вентилятора в крыше или боковой стене.

Установка вентилятора и вентиляционного отверстия

Вентилятор обычно крепится к потолочным балкам с помощью скоб. Вытяжное отверстие крепится к настилу крыши или сайдингу вместе с соответствующим окладом.
