Как правильно сделать вытяжку из погреба в гараже: Вентиляция в погребе гаража — как правильно сделать

Вентиляция погреба в гараже своими руками: естественная и принудительная

Зачем нужна вентиляция погреба

Задерживающиеся в подвале влага и сырость не смогут навредить запасам продуктов, если правильно произведено устройство вентиляции в гараже с погребом. Выхлопные газы в гараже могут быть достаточно опасными, поэтому вентиляция должна быть сделана качественно.

Схема вентиляции подвала.

Чаще всего используется естественная вентиляция погреба, при которой движение воздуха происходит за счет разницы температур воздуха внутри и поступающего снаружи.

Если смена воздуха происходит в недостаточном объеме, необходимо установить вентилятор. В такое время года, когда снаружи и в помещении погреба температура воздуха выравнивается, вентиляция прекращается. Ее не будет и когда температура наружного воздуха выше, чем в погребе. Естественная и искусственная вентиляция может идти по одному каналу. Искусственная может быть с одним отверстием.

Вентиляция в гараже защищает не только поверхности стен и хранящиеся там продукты, но и сам автомобиль. Когда зимой машина ставится в гараж, остается снег на ее кузове и колесах. Когда он растает, воздух становится очень влажным, что повышает риск образования коррозии металлических частей.

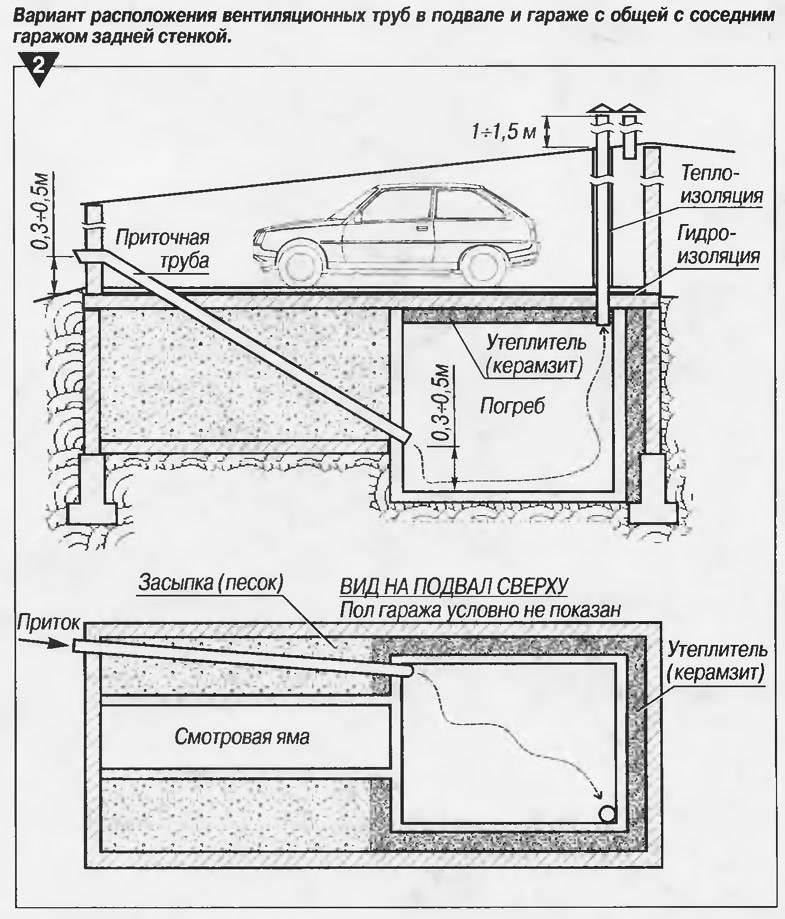

Схема вентиляции погреба гаража.

Для достижения комфортных условий хранения автомобиля и продуктов в гараже нужно обеспечить приток (поступление воздуха снаружи) и вытяжку (удаление наружу воздуха) – сделать приточно-вытяжную вентиляцию. Как сделать вентиляцию погреба в гараже? Выбор способа будет зависеть от индивидуальных условий, поэтому она бывает как принудительной, так и естественной.

Для обустройства вентиляции в погребе гаража своими руками понадобятся следующие инструменты и материалы:

• защитный грибок;
• система вентиляции;
• трубы;
• провод;
• сетка защитная;
• герметик;
• перфоратор;
• дрель электрическая.

Вернуться к оглавлению

Способы вентиляции в гараже с погребом

Схема интенсивной вентиляции.

Главным условием эффективного устранения негативного влияния сырости является грамотная схема вентиляции гаража и подвала, которая бывает приточной, вытяжной, приточно-вытяжной (принудительной, естественной). Приточная – хороший вариант для обеспечения поступления свежего воздуха в погреб (закрытое помещение), вытяжная хорошо очищает загрязненный воздух. Тем не менее, оптимальная схема для гаража с погребом – комбинированная приточно-вытяжная вентиляция, которую выполняют двумя способами:

Естественная вентиляция погреба – дешевый и самый простой вариант обустройства помещения, при котором нужно установить 2 трубы: приточную и вытяжную. Принцип ее функционирования основан на разнице температур в помещении и на улице. Однако такая вентиляция не работает летом, когда температура на улице и в погребе уравнивается, а зимой происходят сбои в работе системы из-за закупорки вытяжки инеем.

Поэтому естественная хорошо подходит для небольшого гаража при условии систематического ухода за трубами зимой (очистка от снега) и дополнительного утепления труб перед наступлением холодов. Для облегчения ухода за воздуховодами можно использовать компромиссный вариант – поставить съемную выходную часть трубопровода.

Схема принудительной вентиляции.

Принудительная – хорошее решение, чтобы микроклимат закрытого помещения максимально приблизить к естественным условиям. Принцип работы основывается на создании принудительного потока воздуха с помощью специальных устройств. Организация воздухообмена может осуществляться по принципу естественной вентиляции, то есть с установкой двух труб, но подойдет и одна труба с двумя створками.

Единственный плюс естественной – низкая стоимость. Однако такой способ вентиляции в погребе не подойдет для больших гаражей, рассчитанных на хранение микроавтобуса, грузовика и другого габаритного транспорта. Именно поэтому приточная – наиболее эффективный способ удаления токсичных примесей и влаги, а для экономии бюджета можно использовать комбинированный способ: и метод естественного вентилирования, и вентиляторы.

Вернуться к оглавлению

Как сделать естественную вентиляцию своими руками

Простой способ – сделать в кирпичной кладке вентканал сечением в 1 кирпич или сложить его из блоков и пустотелых кирпичей, установленных на боковую грань. Такая простая схема обеспечит вентиляцию помещения, хотя по своей эффективности она уступает остальным системам. Чтобы грызуны и птицы не проникали через вентиляционный канал в помещение, нужно перекрыть проходные сечения металлическими решетками и сетками.

Для функционирования естественной вентиляции необходима разница по высоте между выходным и всасывающим отверстиями в трубах. Минимальная величина разницы, которая обеспечивает перепад давления, должна быть 3 м.

Схема приточной вентиляции.

Итак, как сделать вентиляцию в погребе? Есть на этот счет один классический вариант, который рекомендуют для небольшого помещения, – устройство вентиляции в погребе гаража из 2-х труб по углам:

• приточная – в одном углу;
• вытяжная – в противоположном.

Чтобы при обустройстве естественного воздухообмена было обеспечено движение потока воздуха в 2-х направлениях (по горизонтали, снизу вверх), приточную трубу рекомендуется разместить в 30-50 см от пола, в свою очередь, входное сечение вытяжки разместить ближе к потолку. Оптимальным сечением трубы является 100-250 см², материал может быть любой: кирпич, кровельная сталь, доски, ПВХ, заводские воздуховоды, изготовленные из алюминиевой фольги.

Порядок работ следующий:

• вытяжную трубу закрепить на расстоянии 1,5-2 м от пола, а конец, выходящий наружу, расположить на 30-50 см выше кровли сооружения. Если монтируется труба на задней стенке, вентиляционный канал нужно дополнительно утеплить;
• закрепить в противоположном углу приточную трубу, соблюдая требуемое расстояние от пола, затем она выводится наружу на высоту 25-30 см;
• установить защиту вентиляционного канала от насекомых и вредителей с помощью металлической сетки, а концы накрыть мини-крышами.

Для регулировки воздухообмена в оба воздуховода следует установить регулировочные заслонки. Заслонки – прекрасное решение для вентилирования погреба зимой, когда требуется дозировано обновлять объем воздуха, чтобы не заморозить хранящийся продовольственный запас. Экономичный вариант естественной вентиляции – отказ от приточной трубы, замена воздуховода на шибер (решетку-жалюзи), который устанавливают внизу передней торцевой части стены постройки для поступления свежего воздуха.

Вернуться к оглавлению

Установка принудительной вентиляции своими руками

Контролируемая или принудительная вентиляция создается с помощью электрических вентиляторов. Принцип установки воздуховодов применяется такой же, что и при естественной, можно установить и общий проход. Главное достоинство принудительной – правильная вентиляция погреба независимо от климатических факторов и времени года.

Обустройство такой вентиляции почти не отличается от естественной: воздуховоды закрепляются по той же схеме расположения, а затем в полость вытяжной трубы вставляют вентилятор, который создает воздушный вихрь. Управляемый поток воздуха, который направляется наружу специальным устройством, обеспечивает приток свежего воздуха через трубу.

Поток воздуха можно организовать не только вентилятором:

• проверенный и популярный вариант – использование поворотного диффузора-флюгера, который использует энергию напора ветра. Его устанавливают в верхней части приточной трубы;
• для хорошей вентиляции можно установить дефлектор (волпер или вентиляционную турбину), который способствует увеличению воздухообмена. Дефлектор устанавливается на выходе вытяжной трубы;
• более простой вариант – подключение лампочки типа «миньон» в восходящем канале, что улучшает воздухообмен за счет подогрева воздуха, движущегося по трубе.

Существуют системы, оснащенные вентиляторами на входе и на выходе, при этом на выходе ставится двухскоростной вентилятор. Система управления вентиляцией оснащена датчиками уровня загазованности и температуры.

Когда гараж наполнен выхлопными газами, включается вытяжной вентилятор на второй скорости. Современные системы оснащены вентиляторами, обеспечивающими оптимальный климат в гараже. Управляет переключениями и скоростями вентиляторов компьютерная программа. Такой вариант – наиболее эффективное решение для оптимальных условий эксплуатации погреба и гаража. Единственный его недостаток – высокая стоимость.

Потратив немного сил и времени на обустройство эффективной вентиляции в погребе гаража, можно получить удобное место для хранения овощей и консерваций, в котором круглогодично будет поддерживаться оптимальный температурный режим.

способы устройства правильного проветривания хранилищ и подвалов гаража, дома

Помещение, расположенное ниже земной поверхности, должно проветриваться во избежание образования в нём сырости и плесени. Чтобы сделать вытяжку в погребе или подвале, надо ознакомиться со схемами вентиляции и способами организации воздухообмена. Существуют особенности проветривания подземелий в зависимости от места их расположения: отдельно от построек или в основании дома, гаража. Монтаж вентиляционной системы можно выполнить самостоятельно.

Содержание статьи

• Возможные схемы проветривания помещений
• Устройство вытяжки в подземном хранилище
  • Отдельно стоящий погреб
  • Продуктовый склад под полом гаража
  • Вытяжная вентиляция подвала дома
• Монтаж вентсистемы самостоятельно

Возможные схемы проветривания помещений

Циркуляция воздуха в ограниченном пространстве обеспечивается посредством монтажа элементов системы вентиляции в соответствии с выбранной схемой проветривания. Применяются два способа воздухообмена: естественный и принудительный. Первый основан на разнице давлений и температур снаружи подземного хранилища и внутри него. При определённых обстоятельствах циркуляция газов происходит в помещении недостаточно интенсивно, тогда прибегают ко второму способу проветривания — посредством встраивания в вентиляционный канал небольшой воздуходувки.

Краткое описание каждой из схем:

1. Естественная — подходит для малых площадей, выполняется из двух труб оптимального диаметра, располагаемых в определённом порядке. Один канал предназначен для удаления скопившихся газов, по другому осуществляется приток свежего воздуха. Если погреб совсем мал, обходятся установкой единственной трубы, но разделённой на 2 канала. Каждый газоотвод оборудуется своей задвижкой, чтобы регулировать вытяжку и приток воздуха.
2. Принудительная схема отличается от предыдущей системы дополнением её вентиляторами, назначение которых — обеспечение движения потоков по воздуховодам. Установка приборов производится в одном из каналов и называется, соответственно, приточной или вытяжной. Схема с установкой вентиляторов на оба газохода является комбинированной. С её помощью проветривают овощехранилища больших объёмов.

Существует зависимость между площадью подземной камеры и сечением вытяжного канала: на каждый квадратный метр помещения требуется 26 см² воздуховода. Для погреба 2х2,5 м потребуется газоотвод размером: R =(√26*2*2,5)/3,14=3,6 см. Полученный размер рекомендуется увеличить на 10―15%, тогда необходимый диаметр трубы D составит 80 мм.

Есть и другая формула для вычисления: D=15*S. При использовании этого выражения результат получится такой же (D=15*2*2,5=75 мм).

Устройство вытяжки в подземном хранилище

Погреб и подвал имеют разное предназначение: первый сооружают под землёй специально для длительного хранения продуктов. Другой относится к помещениям технического назначения и является частью дома или гаража — там могут находиться коммуникации и кладовки под хозяйственный и спортивный инвентарь. У каждого из вариантов расположения овощехранилища есть особенности обустройства проветривания.

Отдельно стоящий погреб

Погреб может быть частью дома, гаража или устраиваться отдельной постройкой, полностью заглублённой в землю. При расположении внутри здания проветривание хранилища осуществляется с использованием общедомовой вентиляции. Устройство вытяжки в погребе, стоящем на расстоянии, выполняется в автономном варианте. Для монтажа схемы потребуются воздуховоды — они бывают прямоугольного сечения или круглого, изготавливаются из разных материалов:

• дерева;
• асбоцемента;
• пластмассы;
• металла.

Правильная вытяжка в погребе состоит из двух вертикальных каналов: для удаления воздуха и его притока, — расположенных в диаметрально противоположных углах камеры. Такое размещение обеспечивает лучшее протягивание газов по всему объёму погреба. Нижний торец вытяжной трубы устанавливают в 20 см от потолка, а другой выводится как можно дальше над земной поверхностью. Чем выше оголовок, тем естественная тяга будет лучше.

Высокая труба при отсутствии других строений вблизи погреба вызывает сложности её закрепления. Фиксирование осуществляется тросами, или вытяжной канал заключают в деревянный короб с бетонным обрамлением на приземном участке. Пространство между трубой и внешним каркасом заполняют утеплителем.

Нижний конец приточного воздуховода от пола располагают на расстоянии 20―50 см, а верхний поднимают на 0,5 м и более над постройкой.

Для обеспечения естественного проветривания такой схемы достаточно, если потребуется её улучшить, можно сделать систему принудительной — установить канальный вентилятор.

Продуктовый склад под полом гаража

Помещение для стоянки автомобиля относится к пожароопасным объектам. Кроме того, в нижней части строения могут скапливаться угарные выхлопные газы, поэтому вытяжка в подвале гаража требует правильного исполнения во избежание несчастных случаев. Существуют нормативы, применение которых поможет избежать неприятностей:

1. Схема проветривания принимается естественной по причине того, что использование электровентилятора для воздухообмена повышает риск создания пожароопасной ситуации. Для воспламенения паров бензина достаточно даже небольшой искры.
2. Приточный канал должен обеспечивать поступление только наружного свежего воздуха, а не из помещения, где стоит автомобиль.
3. Вытяжная труба прокладывается по внутренней стене гаража и выводится выше конька крыши на 0,8 м. Это позволяет утеплять только наружный участок канала. Для улучшения тяги на оголовок устанавливают дефлектор — специально созданное для этого устройство.

Работоспособность системы проветривания в зимний период эксплуатации необходимо поддерживать: отбрасывать снег от устья приточной трубы, ограничивать тягу при низких отрицательных температурах, чтобы не подморозить овощи. Регулировка воздухооборота осуществляется заслонками на газоходах.

Вытяжная вентиляция подвала дома

Когда над погребом располагается жилое помещение, важно знать, как правильно сделать вытяжку в подвале, чтобы запахи из него не нарушали комфортный микроклимат дома. Проветривание подполья осуществляется обязательно через 2 отдельные трубы — отводящую газы и обеспечивающую приток наружного воздуха. В отношении обустройства проветривания подвала дома действуют следующие правила:

1. Трубопровод подачи свежей струи прокладывается сквозь стенку фундамента горизонтальным участком непосредственно в подвал выше уровня почвы. Посредством отвода 90º его направление меняется вертикально вниз. Торец трубы не достаёт до пола погреба 20―50 см. Диаметр воздуховода на всём протяжении не меняется, а количество изгибов должно быть минимальным.
2. Вход в приточный канал закрывают решёткой и сеткой от птиц, грызунов и мошек. Такую защиту используют и в предыдущих вариантах погреба. Зимой прилегающее к отверстию пространство периодически очищают от снега.
3. Вытяжной газоход частного дома прокладывают по трассе дымового канала внутри стены или по ней в помещении.
4. Расположение погреба удобно устраивать под кухней — вытяжная труба может быть объединённой.

Вентилятор добавляют в схему проветривания подвала, если его площадь помещения большая. Принудительный обмен предотвратит застаивание воздуха по другим углам подземной камеры.

Монтаж вентсистемы самостоятельно

При устройстве вытяжки в погребе своими руками необходимо руководствоваться общими правилами, независимо от его расположения: под домом, гаражом или отдельным строением. Монтаж естественной и принудительной систем проветривания различается только установкой для последней схемы вентилятора. Основные рекомендации заключаются в размещении воздуховодов.

Вытяжной канал располагается всегда вертикально, верхняя отметка трубы над уровнем земли 2,5―3 м. Для погреба в доме или гараже — дополнительное условие: возвышение над коньком крыши 0,5―1 метр. Входное отверстие приточного воздуховода должно быть в 50 см от земли. Сделать проветривание более эффективным можно, если применить специальные устройства:

• флюгер-диффузор на входе в приточный канал при ветреной погоде способствует задуванию наружного воздуха внутрь погреба;
• дефлектор на оголовке вытяжки хорошо усилит тягу, если соотношение диаметров сочетаемых частей 2:1;
• встраиваемый вентилятор в вытяжном канале может заменить маломощная лампочка накаливания, что ставится в холодильнике: подогретый воздух увеличивает конвекцию в трубе.

По завершении монтажа наружные элементы системы защищают козырьками и решётками от атмосферных осадков.

Испытание присутствия тяги в построенной вентиляции проверяется горением спички в подвале: яркое пламя свидетельствует о достаточном количестве кислорода в воздухе. И наоборот, затухание укажет на преобладание в помещении углекислого газа.

Вытяжка в погребе и подвале гаража: схемы, фото, видео

Вытяжка вмонтированная в подвал гаража необходима и это очевидно каждому рачительному хозяину. Некоторые понимают, что образование конденсата из-за перепада температур в холодное время года губительно для хранения овощей и других припасов. Другие понимают, что нарушение баланса микроклимата с образованием водяного пара самым негативным образом сказывается на сроке службы автомобиля или установленного оборудования. Поэтому, так или иначе — вытяжку в гараже с подвалом делают все.

Содержание

1. Схемы рисования
2. Натуральная циркуляционная капюшон
3. Схема питания и вентиляции выхлопных газов
4. Заключение

Схемы рисования

A Basement Good в гараже создается на основе из трех различных принципов:

• 7777777777777777777777777777777777777777777 годы. естественная циркуляция воздуха;
• в подвале гаража монтируется приточно-вытяжная система, по принципу усиления притока воздуха естественными и, скажем так, не затратными методами;
• для создания приточно-вытяжной вентиляции подвала гаража применены комплексные технические решения, полностью автоматизированы.

Каждый владелец гаража принимает собственное решение, исходя из размера здания и уровня влажности, которая возникает в подвале зимой.

На сегодняшний день промышленность предлагает множество механических и электронно-механических решений для организации приточно-вытяжной вентиляции гаражного подвала. Однако их стоимость довольно высока и поэтому применение оправдано только в строениях действительно больших размеров, а также там, где высота потолка гаража более трех метров.

Вытяжка с естественной циркуляцией

Простейшая подвальная вытяжка в гараже основана на естественной циркуляции воздуха под влиянием разницы температур снаружи и внутри. Такая система создается достаточно просто, что наглядно показано на следующих схемах.

Схема 1 Схема 2 Схема 3

Вытяжка монтируется в несколько этапов:

1. устанавливается труба подачи воздуха, один из концов которой находится снаружи гаража, а другой в погребе. При этом обе точки должны быть максимально приближены к земле и цокольному этажу;
2. Дымоход устанавливается вертикально, один его конец выступает на полметра над самой высокой точкой крыши. Второй находится в подвале, при этом его конец находится под потолком.

Выхлопная труба

Такая вытяжка работает в гараже очень просто. Теплый грунт поддерживает относительно высокую температуру в подвале. По приточной трубе холодный наружный воздух поступает в помещение и попадает в подвал. Там он нагревается и выходит через дымоход из-за разницы температур наружного воздуха и воздуха в подвале.

Такую вытяжку легко установить, можно использовать канализационные трубы большого диаметра, прочные и аккуратно выглядящие. Это хорошо видно на следующем фото, а на видео будет показан процесс сборки вытяжки в гараже из пластиковых труб. Несмотря на свою утилитарную простоту, такая гаражная система обеспечит нормальный микроклимат для небольших и средних помещений.

Важное примечание. При повышенной влажности в погребе, например, из-за близкого залегания грунтовых вод, конец дымохода опускается немного ниже потолка. Под ним находится емкость для сбора конденсата, которую необходимо периодически опорожнять. Широкую кювету, вытянутую вдоль одной из стен в погребе, удобно использовать для сбора конденсата.

Приточно-вытяжная вентиляция

Если система, основанная на естественной циркуляции воздуха, не обеспечивает требуемый микроклимат в подвале гаража, можно легко и достаточно дешево улучшить ее работу. Это делается с помощью следующих устройств:

• а на приточную трубу крепится диффузор крыльчатого типа, который постоянно улавливает ветровой поток и выдувает его в подвальное пространство;
• Лампа накаливания устанавливается внутри вытяжного канала. Его тепло нагревает воздух и заставляет его интенсивнее двигаться вверх, увеличивая объем циркуляции;
• хорошие результаты показывает установка дефлектора на дымоход. Образует зону пониженного давления, в результате чего вытяжка в подвале работает намного эффективнее.

Несмотря на простоту таких мер, они достаточно эффективны. Однако при достаточно большом объеме воздуха в погребе их может не хватить. Тогда имеет смысл установить в вытяжной трубе вентилятор, который будет принудительно формировать выходящий поток воздуха.

Вентилятор, предназначенный для установки в зоне стыка труб

Если выхлопная и приточная трубы выполнены из канализационного пластика, то установка вентилятора не составит труда. Вам достаточно приобрести изделие необходимого размера и поместить его в стык между элементами. Следующие фото и видео показывают, как легко это сделать.

Для помещений с высокими потолками и с имеющимся «полноразмерным» погребом устанавливается вытяжка с принудительной тягой, построенная на электродвигателях. Практика показывает, что даже компактные неуправляемые вентиляторы, установленные внутри выхлопных труб, резко повышают эффективность системы в целом.

Устройство принудительной циркуляции может быть очень простым и легким в установке. Результат установки и процесс установки показаны на следующих фото и видео.

Вентилятор, установленный в гофрированную вытяжную трубу

Однако при создании приточно-вытяжной вентиляции необходимо придерживаться нескольких правил:

• КПД будет окончательным и достаточно низким, если только принудительное удаление воздуха в подвале созданный. Поэтому на подающие трубы необходимо установить вентиляторы;
• в холодное время года нерегулируемая приточно-вытяжная система может резко заморозить пространство в погребе. Поэтому рекомендуется использовать простейшее электронное управление, основанное на контроле температуры.

Для надежного функционирования сложной вытяжки в погребе или подвале гаража используются программные комплексы. Это может быть как готовое решение, так и индивидуально разработанное. Сегодня на рынке представлены так называемые моноблоки, которые сразу содержат все необходимое. Однако цена такого решения для гаража запредельная.

Заключение

Качественная вытяжка, установленная в погребе, подвале гаража, может быть очень простой, но работает очень эффективно. При разработке системы стоит помнить, что основными ее частями являются выхлопная и приточная трубы. Создав их из необходимых материалов, можно идти от простого к сложному, добиваясь необходимых параметров работы приточно-вытяжной вентиляции гаража.
