Как проверить mosfet полевой транзистор мультиметром
Добрый день! Как проверить полевой транзистор стрелочным мультиметром. Везде где встречал методы проверки используется цифровой мультиметр в режиме прозвонки диодов. У меня мультиметр стрелочный. Мы принимаем формат Sprint-Layout 6!
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как проверить транзистор мультиметром – сколько деталей, столько и способов
- Как проверить полевой транзистор мультиметром, проверка мосфет
- Как проверить полевой МОП (Mosfet) — транзистор цифровым мультиметром
- N канальный полевик.
Как проверить полевой транзистор. Проверка полевиков в схеме - Краткий курс: как проверить полевой транзистор мультиметром на исправность
- Как проверить МОП транзистор

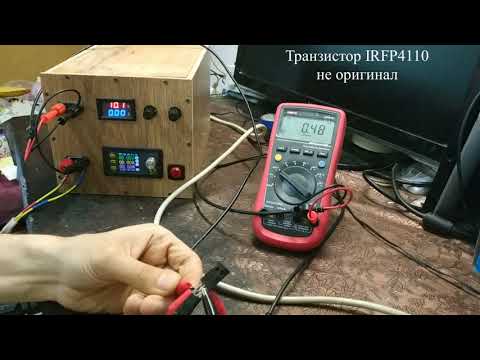

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК ПРОВЕРИТЬ ПОЛЕВИК Наглядная проверка работы Мосфета
Как проверить транзистор мультиметром – сколько деталей, столько и способов
Материал из Wiki. Обозначение выводов: S — исток, D — сток, G — затвор Рис. На мультиметре выставляем режим проверки диодов. Транзистор закрыт: мультиметр показывает падение напряжения на внутреннем диоде — мВ.
Также следует обращать внимание на соотношение Vgs th и максимального напряжения, выдаваемого мультиметром в режиме проверки диодов.
Далее, не снимая черного щупа, касаемся красным щупом ближнего вывода G — затвор Рис. Если сейчас черным щупом коснуться нижней G — затвор ножки, не отпуская красного щупа Рис. Транзистор выполнил всё, что от него требовалось. Диагноз — исправен. Для проверки P -канальных полевых транзисторов нужно поменять полярность напряжений открытия-закрытия. Для этого просто меняем щупы мультиметра местами.
Как перешить BIOS? Регистрация Забыли пароль? Как перепаять конденсаторы на материнской плате? Как проверить полевой транзистор? Проверим nForce2 MCP? Проверим nForce3 ? Обозначение выводов: S — исток, D — сток, G — затвор.
Как проверить полевой транзистор мультиметром, проверка мосфет
Материал из Wiki.
Обозначение выводов: S — исток, D — сток, G — затвор Рис. На мультиметре выставляем режим проверки диодов. Транзистор закрыт: мультиметр показывает падение напряжения на внутреннем диоде — мВ.
Для того чтобы проверить полевой транзистор мультиметром не выпаивая, необходимо помнить, что в современных транзисторах типа мосфет.
Как проверить полевой МОП (Mosfet) — транзистор цифровым мультиметром
Солнечный город — Обустройство, ремонт, полезные советы для дома и квартир. В блоках питания или источниках бесперебойного напряжения полевые транзисторы часто выходят из строя. Проверка полевого транзистора важный, а в некоторых случаях один из первых шагов при ремонте подобной техники. Описанная схема предназначена для n —канального полевика, p — канальный проверяется аналогично, только необходимо изменить полярность щупов. Для проверки полевого транзистора, также можно использовать небольшие схемы, к которым подключается полевик. Такой метод даст быструю и точную диагностику.
Но если нет необходимости в частых проверках полевика или лень возиться со схемой, то описанная методика проверки полевого транзистора мультиметром будет отличным решением поставленной задачи. Отличительной конструктивной особенностью полевых транзисторов является изолированный затвор вывод, аналогичный базе у биполярных транзисторов , также у MOSFET имеются выводы сток и исток, аналоги коллектора и эмиттера у биполярных. Существует и ещё более современный тип IGBT, в русской транскрипции БТИЗ биполярный транзистор с изолированным затвором , гибридный тип, где МОП МДП транзистор с переходом n-типа управляет базой биполярного, и это позволяет использовать преимущества обоих типов : быстродействие, почти как у полевых, и большой электрический ток через биполярный при очень малом падении напряжения на нём при открытом затворе, при очень большом напряжении пробоя и большом входном сопротивлении. Полевики находят широкое применение в современной жизни, а если говорить о чисто бытовом уровне, то это всевозможные блоки питания и регуляторы напряжения от компьютерного железа и всевозможных электронных гаджетов до других, более простых, бытовых приборов — стиральных, посудомоечных машин, миксеров, кофемолок, пылесосов, различных осветителей и другого вспомогательного оборудования.
N канальный полевик. Как проверить полевой транзистор. Проверка полевиков в схеме
Отправить комментарий. Как проверить полевой транзистор мультиметром? Исходя из особенностей конструкции полевых транзисторов способ проверки отличается от способа проверки биполярных транзисторов. Тем не менее есть один надежный способ проверки. Транзистор должен быть выпаян, на распаяном транзисторе в большинстве случаев этот способ не сработает за счет обвязки окружающих деталей.
Как показывает опыт, новички, сталкивающиеся с проверкой элементной базы подручными средствами, без каких-либо проблем справляются с проверкой диодов и биполярных транзисторов, но затрудняются при необходимости проверить столь распространенные сейчас MOSFET-транзисторы разновидность полевых транзисторов. Я надеюсь, что данный материал поможет освоить этот нехитрый способ проверки полевых транзисторов.
Краткий курс: как проверить полевой транзистор мультиметром на исправность
Проверю на исправность один из них — К Не могу точно сказать, чем именно он привлёк моё внимание.
Наверное, размером:- Вот его Datasheet. Его цоколёвка и условно-графическое обозначение: Посмотрю, в каком он состоянии, ведь когда я его выпаивал, я не знал, что он — MOSFET и никаких особых мер не предпринимал. Выпаял и положил в коробку.
Как проверить МОП транзистор
Меры предосторожности при работе с полевыми транзисторами. Чтобы предотвратить выход из строя транзистора во время проверки, очень важно соблюдать правила безопасности. Полевые транзисторы очень чувствительны к статическому электричеству, поэтому их рекомендуется проверять, предварительно организовав заземление. Для того чтобы снять с себя накопленные статические электрические заряды, необходимо надеть на руку заземляющий антистатический браслет. При отсутствии браслета достаточно коснуться рукой батареи отопления или любых заземленных предметов, так как электростатические заряды между телами при их разделении распределяются пропорционально массе тел. При хранении полевых транзисторов, особенно маломощных, их выводы должны быть замкнуты между собой.
Определение цоколёвки полевых транзисторов. Чаще всего выводы транзистора можно определить по маркировке на плате ремонтируемого аппарата обычно выводы маркируются латинскими буквами G, D, S.
Как проверить полевой транзистор, MOSFET-транзистор. Как проверить полевой . Процесс проверки полевого транзистора цифровым мультиметром.
Для диагностики полевых транзисторов N-канального вида ставим мультиметр на проверку диодов обычно он пищит на этом положении , черный щуп слева на подложку D — сток , красный на дальний от себя вывод справа S — исток , тестер показывает Ома — полевой транзистор закрыт Рис. Далее, не снимая черного щупа, касаемся Рис. Если сейчас черным щупом коснуться нижней G — затвор ножки, не отпуская красного щупа Рис.
Управление мощной нагрузкой постоянного тока с помощью полевого транзистора. Определение начал и концов обмоток электродвигателя методом Петрова. Меры предосторожности при работе с полевыми транзисторами. Чтобы предотвратить выход из строя транзистора во время проверки, очень важно соблюдать правила безопасности.
Здесь принимаются все самые невообразимые вопросы Главное — не стесняйтесь.
Как показывает опыт, новички, сталкивающиеся с проверкой элементной базы подручными средствами, без каких-либо проблем справляются с проверкой диодов и биполярных транзисторов, но затрудняются при необходимости проверить столь распространенные сейчас MOSFET-транзисторы разновидность полевых транзисторов. Я надеюсь, что данный материал поможет освоить этот нехитрый способ проверки полевых транзисторов. На данный момент понаделано очень много всяких полевых транзисторов. G-затвор, S-исток, D-сток. Сравнивая полевой транзистор с биполярным, можно сказать, что затвор соответствует базе, исток — эмиттеру, сток полевого транзистора — коллектору биполярного транзистора.
В современной электронной аппаратуре, в блоках питания , мониторах, системных платах ПК и другой аппаратуре все чаще находят применение полевые транзисторы. При проведении ремонта мы сталкивается с необходимостью проверки исправности мощных полевых транзисторов.
Как проверить мультиметром транзистор: испытание различных типов устройств
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправном состоянии всех элементов, которые будут устанавливаться. Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья.
Проверка транзисторов — обязательный шаг при диагностике и ремонте микросхем
Содержание
- 1 Что такое транзистор
- 2 Как проверить мультиметром транзистор
- 2.1 Как прозвонить мультиметром транзистор
- 2.2 Как проверить мультиметром транзистор IGBT
- 2.
3 Как проверить мультиметром полевой транзистор
- 3 Как проверить мультиметром транзистор: видео инструкция
Что такое транзистор
Главным компонентом в любой электросхеме является транзистор, который под влиянием внешнего сигнала управляет током в электрической цепи. Транзисторы делятся на два вида: полевые и биполярные.
Транзистор один из основных компонентов микросхем и электрических схем
Биполярный транзистор имеет три вывода: база, эмиттер и коллектор. На базу подается ток небольшой величины, который вызывает изменение в зоне эмиттер-коллектор сопротивления, что приводит к изменению протекающего тока. Ток протекает в одном направлении, которое определяется типом перехода и соответствует полярности подключения.
Транзистор данного типа оснащен двумя p-n переходами. Когда в крайней области прибора преобладает электронная проводимость (n), а в средней — дырочная (p), то транзистор называется n-p-n (обратная проводимость). Если наоборот, тогда прибор именуется транзистором типа p-n-p (прямая проводимость).
Полевые транзисторы имеют характерные отличия от биполярных. Они оснащены двумя рабочими выводами — истоком и стоком и одним управляющим (затвором). В данном случае на затвор воздействует напряжение, а не ток, что характерно для биполярного типа. Электрический ток проходит между истоком и стоком с определенной интенсивностью, которая зависит от сигнала. Этот сигнал формируется между затвором и истоком или затвором и стоком. Транзистор такого типа может быть с управляющим p-n переходом или с изолированным затвором. В первом случае рабочие выводы подключаются к полупроводниковой пластине, которая может быть p- или n-типа.
Принцип работы полевого транзистора
Главной особенностью полевых транзисторов является то, что их управление обеспечивается не при помощи тока, а напряжения. Минимальное использование электроэнергии позволяет его применять в радиодеталях с тихими и компактными источниками питания. Такие устройства могут иметь разную полярность.
Как проверить мультиметром транзистор
Многие современные тестеры оснащены специализированными коннекторами, которые используются для проверки работоспособности радиодеталей, в том числе и транзисторов.
Чтобы определить рабочее состояние полупроводникового прибора, необходимо протестировать каждый его элемент. Биполярный транзистор имеет два р-n перехода в виде диодов (полупроводников), которые встречно подключены к базе. Отсюда один полупроводник образовывается выводами коллектора и базы, а другой эмиттера и базы.
Используя транзистор для сборки монтажной платы необходимо четко знать назначение каждого вывода. Неправильное размещение элемента может привести к его перегоранию. При помощи тестера можно узнать назначение каждого вывода.
Чтобы определить состояние транзистора, необходимо протестировать каждый его элемент
Важно! Данная процедура возможна лишь для исправного транзистора.
Для этого прибор переводится в режим измерения сопротивления на максимальный предел. Красным щупом следует коснуться левого контакта и измерить сопротивление на правом и среднем выводах. Например, на дисплее отобразились значения 1 и 817 Ом.
Затем красный щуп следует перенести на середину, и с помощью черного измерить сопротивления на правом и левом выводах. Здесь результат может быть: бесконечность и 806 Ом. Красный щуп перевести на правый контакт и произвести замеры оставшейся комбинации. Здесь в обоих случаях на дисплее отобразится значение 1 Ом.
Делая вывод из всех замеров, база располагается на правом выводе. Теперь для определения других выводов необходимо черный щуп установить на базу. На одном выводе показалось значение 817 Ом – это эмиттерный переход, другой соответствует 806 Ом, коллекторный переход.

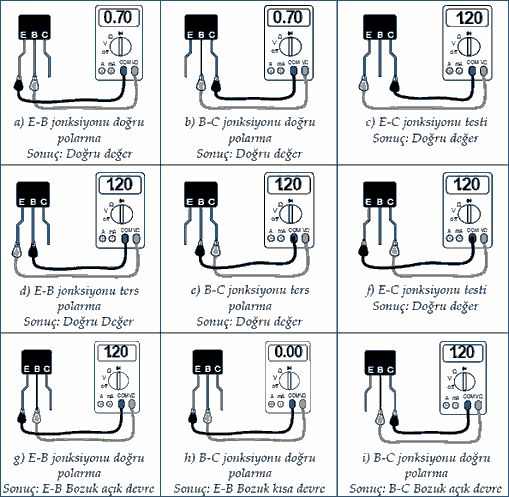

Схема проверки транзисторов с помощью мультиметра
Важно! Сопротивление эмиттерного перехода всегда будет больше, чем коллекторного.
Как прозвонить мультиметром транзистор
Чтобы убедиться в исправном состоянии устройства достаточно узнать прямое и обратное сопротивление его полупроводников. Для этого тестер переводится в режим измерения сопротивления и устанавливается на предел 2000.
Далее следует прозвонить каждую пару контактов в обоих направлениях. Так выполняется шесть измерений:
- соединение «база-коллектор» должно проводить электрический ток в одном направлении;
- соединение «база-эмиттер» проводит электрический ток в одном направлении;
- соединение «эмиттер-коллектор» не проводит электрический ток в любом направлении.

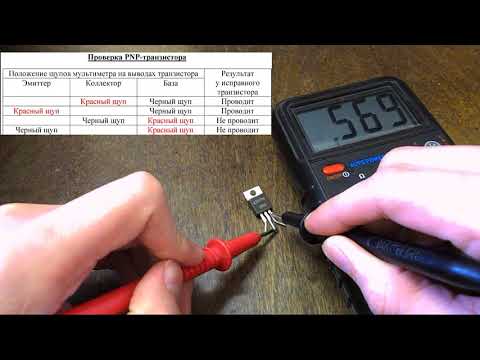

Как прозванивать мультиметром транзисторы, проводимость которых p-n-p (стрелка эмиттерного перехода направлена к базе)? Для этого необходимо черным щупом прикоснуться к базе, а красным поочередно касаться эмиттерного и коллекторного переходов. Если они исправны, то на экране тестера будет отображаться прямое сопротивление 500-1200 Ом.
Точки проверки транзистора p-n-p
Для проверки обратного сопротивления красным щупом следует прикоснуться к базе, а черным поочередно к выводам эмиттера и коллектора. Теперь прибор должен показать на обоих переходах большое значение сопротивления, отобразив на экране «1».
Значит, оба перехода исправны, а транзистор не поврежден.
Такая методика позволяет решить вопрос: как проверить мультиметром транзистор, не выпаивая его из платы. Это возможно благодаря тому, что переходы устройства не зашунтированы низкоомными резисторами. Однако, если в ходе замеров тестер будет показывать слишком маленькие значения прямого и обратного сопротивления эммитерного и коллекторного переходов, транзистор придется выпаять из схемы.
Перед тем как проверить мультиметром n-p-n транзистор (стрелка эмиттерного перехода направлена от базы), красный щуп тестера для определения прямого сопротивления подключается к базе. Работоспособность устройства проверяется таким же методом, что и транзистор с проводимостью p-n-p.
О неисправности транзистора свидетельствует обрыв одного из переходов, где обнаружено большое значение прямого или обратного сопротивления. Если это значение равно 0, переход находится в обрыве и транзистор неисправен.
Принцип работы биполярного транзистора
Такая методика подходит исключительно для биполярных транзисторов.
Если для сборки электрической схемы необходимо использовать транзистор, имеющий приближенный по величине тока коэффициент усиления, с помощью тестера можно определить необходимый элемент. Для этого тестер переводится в режим hFE. Транзистор подключается в соответствующий для конкретного типа устройства разъем, расположенный на приборе. На экране мультиметра должна отобразиться величина параметра h31.
Как проверить мультиметром тиристор? Он оснащен тремя p-n переходами, чем отличается от биполярного транзистора. Здесь структуры чередуются между собой на манер зебры. Главных отличием его от транзистора является то, что режим после попадания управляющего импульса остается неизменным. Тиристор будет оставаться открытым до того момента, пока ток в нем не упадет до определенного значения, которое называется током удержания.
Схема проверки тиристора мультиметром
Мультиметр выставляется на шкалу измерения сопротивления в диапазон 2000 Ом. Для открытия тиристора черный щуп присоединяется к катоду, а красный к аноду. Следует помнить, что тиристор может открываться положительным и отрицательным импульсом. Поэтому в обоих случаях сопротивление устройства будет меньше 1. Тиристор остается открытым, если ток управляющего сигнала превышает порог удержания. Если ток меньше, то ключ закроется.
Как проверить мультиметром транзистор IGBT
Биполярный транзистор с изолированным затвором (IGBT) является трехэлектродным силовым полупроводниковым прибором, в котором по принципу каскадного включения соединены два транзистора в одной структуре: полевой и биполярный. Первый образует канал управления, а второй – силовой канал.
Чтобы проверить транзистор, мультиметр необходимо перевести в режим проверки полупроводников. После этого при помощи щупов измерить сопротивление между эмиттером и затвором в прямом и обратном направлении для выявления замыкания.
IGBT-транзисторы с напряжением коллектор-эмиттер
Теперь красный провод прибора соединить с эмиттером, а черным коснуться кратковременно затвора. Произойдет заряд затвора отрицательным напряжением, что позволит транзистору оставаться закрытым.
Важно! Если транзистор оснащен встроенным встречно-параллельным диодом, который анодом подключен к эмиттеру транзистора, а катодом к коллектору, то его необходимо прозвонить соответствующим образом.
Теперь необходимо убедиться в функциональности транзистора. Сначала стоит зарядить положительным напряжением входную емкость затвор-эмиттер. С этой целью одновременно и кратковременно красным щупом следует прикоснуться к затвору, а черным к эмиттеру. Теперь необходимо проверить переход коллектор-эмиттер, подключив черный щуп к эмиттеру, а красный к коллектору. На экране мультиметра должно отобразиться незначительное падение напряжения в 0,5-1,5 В. Эта величина на протяжении нескольких секунд должна оставаться стабильной.
Это свидетельствует о том, что во входной емкости транзистора утечки нет.
Проверка транзистора мультиметром без выпаивания из микросхемы
Полезный совет! Если напряжения мультиметра недостаточно для открытия IGBT транзистора, тогда для заряда его входной емкости можно использовать источник постоянного напряжения в 9-15 В.
Как проверить мультиметром полевой транзистор
Полевые транзисторы проявляют высокую чувствительность к статическому электричеству, поэтому предварительно требуется организация заземления.
Перед тем как приступить к проверке полевого транзистора, следует определить его цоколевку. На импортных приборах обычно наносятся метки, которые определяют выводы устройства. Буквой S обозначается исток прибора, буква D соответствует стоку, а буква G – затвор. Если цоколевка отсутствует, тогда необходимо воспользоваться документацией к прибору.
Статья по теме:
Электрический мультиметр: тестер для различных электротехнических измерений
Тестер для измерения электротехнических показателей.Использование прибора для автомобиля и в быту. Принцип измерения электрических характеристик.
Перед проверкой исправного состояния транзистора, стоит учесть, что современные радиодетали типа MOSFET имеют дополнительный диод, расположенный между истоком и стоком, который обязательно нанесен на схему прибора. Полярность диода полностью зависит от вида транзистора.
Полезный совет! Обезопасить себя от накопления статических зарядов можно при помощи антистатического заземляющего браслета, который надевается на руку, или прикоснуться рукой к батарее.
Устройство полевого транзистора с N-каналом
Основная задача, как проверить мультиметром полевой транзистор, не выпаивая его из платы, состоит из следующих действий:
- Необходимо снять с транзистора статическое электричество.
- Переключить измерительный прибор в режим проверки полупроводников.
- Подключить красный щуп к разъему прибора «+», а черный «-».
- Коснуться красным проводом истока, а черным стока транзистора. Если устройство находится в рабочем состоянии на дисплее измерительного прибора отобразиться напряжение 0,5-0,7 В.
- Черный щуп подключить к истоку транзистора, а красный к стоку. На экране должна отобразиться бесконечность, что свидетельствует об исправном состоянии прибора.
- Открыть транзистор, подключив красный щуп к затвору, а черный – к истоку.
- Не меняя положение черного провода, присоединить красный щуп к стоку. Если транзистор исправен, тогда тестер покажет напряжение в диапазоне 0-800 мВ.
- Изменив полярность проводов, показания напряжения должны остаться неизменными.
- Выполнить закрытие транзистора, подключив черный щуп к затвору, а красный – к истоку транзистора.
Пошаговая проверка полевого транзистора мультиметром
Говорить об исправном состоянии транзистора можно исходя из того, как он при помощи постоянного напряжения с тестера имеет возможность открываться и закрываться.
В связи с тем, что полевой транзистор обладает большой входной емкостью, для ее разрядки потребуется некоторое время. Эта характеристика имеет значение, когда транзистор вначале открывается с помощью создаваемого тестером напряжения (см. п. 6), и на протяжении небольшого количества времени проводятся измерения (см. п.7 и 8).
Проверка мультиметром рабочего состояния р-канального полевого транзистора осуществляется таким же методом, как и n-канального. Только начинать измерения следует, подключив красный щуп к минусу, а черный – к плюсу, т. е. изменить полярность присоединения проводов тестера на обратную.
Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов. Далее, в режиме прозвонки диодов или измерения сопротивления узнать прямое и обратное сопротивление его переходов. Исходя из полученных результатов, судить об исправном состоянии транзистора.
Как проверить мультиметром транзистор: видео инструкция
Как узнать, неисправен ли МОП-транзистор
Перейти к содержимому
electronicsbeliever
Ниже приведены инструкции о том, как узнать, неисправен ли полевой МОП-транзистор. Это наиболее распространенные методы, которые можно использовать для проверки неисправности полевого МОП-транзистора.
Шаг № 1 о том, как узнать, неисправен ли МОП-транзистор :Проверка диода
Первое, что мы попробуем, чтобы узнать, неисправен ли МОП-транзистор, — это проверить падение напряжения на диоде.
Получите цифровой мультиметр и установите его в диодный режим. Для NMOS выполните следующие настройки.
Для PMOS выполните настройку, описанную ниже.
Хороший полевой МОП-транзистор должен иметь показания от 0,4 В до 0,9 В (в зависимости от типа МОП-транзистора). Если показание равно нулю, полевой МОП-транзистор неисправен, а когда показание «открыто» или нет показаний, полевой МОП-транзистор также неисправен.
При обратном подключении щупов цифрового мультиметра показания должны быть «открытыми» или отсутствовать для исправного полевого МОП-транзистора. Если показание равно нулю, МОП-транзистор неисправен.
Шаг № 2 о том, как узнать, неисправен ли полевой МОП-транзистор :Проверка сопротивления
Следующий способ узнать, неисправен ли МОП-транзистор, — это проверить сопротивление. Хороший полевой МОП-транзистор должен иметь высокое сопротивление между стоком и истоком независимо от полярности щупа цифрового мультиметра.
Затвор-исток также имеет высокое сопротивление в любом случае для хорошего полевого МОП-транзистора. Тем не менее, вы должны принять к сведению, что когда вы подключаете плюс цифрового мультиметра к затвору, а минус к истоку NMOS, МОП-транзистор включится. Вы можете ошибочно решить, что полевой МОП-транзистор неисправен, когда будете измерять сопротивление сток-исток, поскольку цифровой мультиметр покажет 0 Ом. Итак, чтобы избежать этого сценария, обязательно разрядите заряд на воротах.
То же самое для PMOS, когда вы подключаете положительную клемму к истоку, а отрицательную клемму цифрового мультиметра к затвору, МОП-транзистор включится.
Если вы измеряете сопротивление между клеммами MOSFET, вы должны учитывать соответствующие резисторы, поскольку они влияют на показания. Например, в приведенной выше схеме, когда вы измеряете сопротивление между затвором и истоком, вы читаете не высокое сопротивление, а значение R1, равное 10 кОм. Удаление резистора 10 кОм сделает показания высокими.
Шаг № 3 о том, как узнать, неисправен ли полевой МОП-транзистор :Проверка непрерывности
Третий метод того, как узнать, неисправен ли полевой МОП-транзистор, заключается в проведении проверки непрерывности. Установите цифровой мультиметр в режим непрерывности. В современных цифровых мультиметрах режим непрерывности обычно имеет звуковой сигнал при соединении измеряемых точек. Подсоедините плюс к стоку, а минус цифрового мультиметра к источнику или наоборот, когда показание равно нулю или звук цифрового мультиметра сохраняется, устройство повреждено; закороченный сток-исток.
Используйте тот же подход к другим выводам полевого МОП-транзистора и примите такое же решение. Однако, когда вы подключаете плюс цифрового мультиметра к затвору, а минус к источнику для NMOS или наоборот для PMOS; устройство включится и при измерении непрерывности между стоком и истоком; чтение равно нулю. Вы можете ошибочно подумать, что MOSFET неисправен.
Таким образом, убедитесь, что ворота всегда разряжаются на источник.
Для проверки выключите прибор и снова измерьте целостность цепи. Чтобы выключить NMOS, подсоедините положительный вывод цифрового мультиметра к источнику, а отрицательный вывод — к затвору. Сделайте иначе, чтобы отключить PMOS. Хороший МОП-транзистор не должен иметь непрерывности между выводами. Если да, то он действительно неисправен.
Описанные выше методы позволяют узнать, неисправен ли полевой МОП-транзистор. Я знаю, что есть несколько других техник. Поэтому я предлагаю объединить вышеуказанные методы с другими методами, которые вы изучили, чтобы вы могли выполнять точное устранение неполадок.
Если вам интересно узнать, как устранить неполадки с диодами, прочтите статью Как узнать, что диод неисправен. С другой стороны, если вам интересно узнать, как устранить неполадки с биполярным транзистором, прочитайте «Как узнать, неисправен ли транзистор». Если вы хотите узнать больше о полевых МОП-транзисторах, прочтите Уравнения проектирования силовых полевых МОП-транзисторов.
Подписывайтесь на electronicsbeliever.com:
https://www.facebook.com/electronicsbeliever
Электроника MOSFET MOSFET Учебники
Как проверить, не поврежден ли MOSFETКак узнать, не поврежден ли MOSFETкак проверить MOSFET
Как проверить MOSFET (металлооксидный полевой транзистор) с помощью мультиметра
Перейти к содержимому
Автор: justelctrogoОпубликовано Как проверить MOSFET (металлооксидный полевой транзистор) с помощью мультиметра — МОП-транзистор или полевой транзистор с оксидом металла — это тип транзистора, работа которого зависит от эффекта поля (эффект поля), то есть электрического поля на входе затвора или входе затвора. МОП-транзистор состоит из 3 выводов, а именно ворот (G), стока (D) и истока (S). В общем, МОП-транзистор используется в электронных схемах в качестве переключателей, усилителей (усилителей и смесителей).
Этот полевой транзистор с эффектом можно разделить на 2 типа, а именно MOSFET типа N (NMOSFET) и MOSFET типа P (PMOSFET).
Чтобы проверить, поврежден ли МОП-транзистор, мы можем использовать цифровой мультиметр для его измерения или проверки. Хотя с помощью довольно простого, но достаточного способа узнать исправный или поврежденный MOSFET.
Тестирование полевого МОП-транзистора N-типа (NMOSFET)Ниже описано, как протестировать полевой МОП-транзистор N-типа (NMOSFET) с помощью цифрового мультиметра, настроенного на измерение диода.
- Установите положение переключателя цифрового мультиметра для измерения диода.
- Подключите черный или отрицательный щуп (-) мультиметра к клемме «Источник».
- Прикоснитесь красным или положительным щупом (+) мультиметра к основанию клеммы «Gate».
- Переместите красный или положительный щуп (+) мультиметра к ножке клеммы «Слив», а черный щуп (-) по-прежнему остается на ножке клеммы «Источник».
- На экране мультиметра будет отображаться очень низкое значение напряжения. Это связано с тем, что MOSFET был активирован, когда красный щуп мультиметра коснулся клеммы «Gate». Это состояние показывает, что протестированный МОП-транзистор все еще находится в ХОРОШЕМ состоянии.
- Убедитесь, что черный щуп (-) все еще остается на клемме «Источник», а красный щуп (+) все еще на клемме «Слив», прикоснитесь пальцем к клеммам «Источник» и «Ворота», чтобы выполнить « разряд» или ток разряда против тестируемого МОП-транзистора.
- Отпустите пальцы.
- На экране мультиметра появится надпись «open» или «OL». Это состояние указывает на то, что проверенный полевой МОП-транзистор все еще находится в ХОРОШЕМ состоянии.
Тестирование полевого МОП-транзистора P-типа почти такое же, как и N-типа MOSFET, разница только в полярности проверяемого щупа. P MOSFET противоположен N MOSFET.
Вот как проверить полевой МОП-транзистор P-типа (PMOSFET) с помощью цифрового мультиметра, настроенного на измерение диода.
- Установите положение переключателя цифрового мультиметра для измерения диодов.
- Подсоедините красный или положительный щуп (+) мультиметра к контактной ножке «Источника».
- Прикоснитесь черным или отрицательным щупом (-) мультиметра к ножке клеммы «Gate».
- Переместите черный или отрицательный щуп (-) мультиметра к клемме «Слив». (Красный зонд (+) все еще остается у подножия терминала «Источник»).
- На экране мультиметра будет отображаться очень низкое значение напряжения. Это связано с тем, что MOSFET был активирован, когда черный щуп мультиметра коснулся клеммы «Gate». Это состояние показывает, что протестированный МОП-транзистор все еще находится в ХОРОШЕМ состоянии.
- Убедитесь, что красный щуп (+) все еще остается на клемме «Источник», а черный щуп (-) все еще на клемме «Слив», прикоснитесь пальцем к клеммам «Источник» и «Ворота», чтобы выполнить « разряд» или разряд тока на тестируемом MOSFET.
