Проверка радиодеталей — часть 1
В сегодняшней статье я бы хотел немного затронуть тему электроники и рассказать о радиоэлектронных компонентах, а точнее о методике их проверки.
С электроникой профессиональным электрикам да и любителям приходится сталкиваться время от времени, поэтому базовые знания об электронных компонентах не помешают всем, кто занимается электрикой в той или иной степени. Так как радиокомпонентов на данный момент множество, обо всех конечно я рассказать не смогу, а затрону только наиболее часто встречающиеся. Итак поехали.
Резисторы
Пожалуй наиболее простая и часто встречающаяся радиодеталь — это резистор. Сгоревший резистор легко определить по почерневшему, обуглившемуся корпусу. Если же резистор на вид выглядит нормально, то придется воспользоваться мультиметром.
Для проверки мультиметр выставляем в режим омметра. Так как резистор не имеет полярности, какой щуп к какому выводу подключать не имеет значения, важно только во время проверки не касаться руками токоведущих частей щупов и выводов резистора.
Полученный результат сравниваем с номиналом резистора, указанным на корпусе либо в виде разноцветных полос, либо в виде числового значения. Расшифровку цветового обозначения резисторов можно посмотреть в интернете или скачать программу. Стоит отметить что отклонение от номинального сопротивления на на ± 5% считается вполне допустимым.
Для проверки переменного резистора (потенциометра) замеряем сопротивление между его крайними выводами, которое должно быть равно его номинальному значению с учетом допуска и погрешности измерения, а также измерим сопротивление между каждым из крайних выводов и средним выводом. Сопротивление при вращении ручки потенциометра из одного крайнего положения в другое должно плавно, без скачков изменяться от нуля до номинального значения.
Конденсаторы
Наряду с резисторами конденсаторы являются самыми распространенными радиодеталями. На любой электронной плате можно встретить различные типы конденсаторов — керамические, пленочные, электролитические и т.
Помимо электролитов, нередко такое же можно наблюдать и у полимерных конденсаторов.
Среди основных неисправностей конденсаторов можно выделить три:
- пробой диэлектрика, возникающий при превышении допустимого рабочего напряжения.
- обрыв, при котором конденсатор представляет собой два изолированных проводника, не имеющих между собой никакой емкости.
- повышенная утечка, которая характеризуется изменением сопротивления диэлектрика между обкладками. При этом емкость конденсатора заметно уменьшается.
Проверить электролитический конденсатор можно с помощью мультиметра в режиме омметра. Прикоснувшись щупами прибора к выводам конденсатора можно наблюдать, как значение на дисплее будет плавно увеличиваться, пока не достигнет максимального значения.
В случае обрыва мультиметр с самого начала будет показывать «1». Если на дисплее отображается «0», значит в конденсаторе произошло КЗ.
В случае неполярного конденсатора выставляем на мультиметре диапазон измерений на Мом, если значение проверяемого конденсатора меньше 2 Мом, то скорее всего он неисправен.
Но такой проверки недостаточно, необходимо убедиться в том, что конденсатор не потерял свою емкость. А для этого необходим либо мультиметр с такой функцией , либо LC-метр. LC-метр есть конечно далеко не у каждого, а вот большинство мультиметров среднего ценового диапазона измерять емкость умеют.
Проверяется емкость в режиме, обозначенным на мультиметре как «Сх». Вставляем конденсатор в специальное гнездо для проверки и выставляем значение прибора на необходимый предел. Здесь надо ориентироваться на номинальную емкость, указанную на корпусе конденсатора. Например если номинал конденсатора 10 микрофарад, то выставляем на приборе ближайшее большее значение 20 мкф.
При проверке стоит помнить, что разброс значений у различных конденсаторов может быть весьма приличный, поэтому измеренное значение может отличаться от номинального.
Нельзя также не упомянуть о таком параметре конденсатора как ESR (Equivalent Series Resistance) или по русски эквивалентное последовательное сопротивление. Этот параметр представляет из себя сопротивление выводов и обкладок и влияет на работу электролитических конденсаторов в высокочастотных схемах. Подробно на этом параметре я останавливаться не буду, кому интересно может прочитать об этом в интернете. Скажу только что для измерения необходим специальный ESR тестер, мультиметром проверить ESR не получится.
Диоды
Еще одна повсеместно встречающаяся в радиотехнике деталь это диод и его различные разновидности — диодные мосты, стабилитроны, варикапы и т.д.

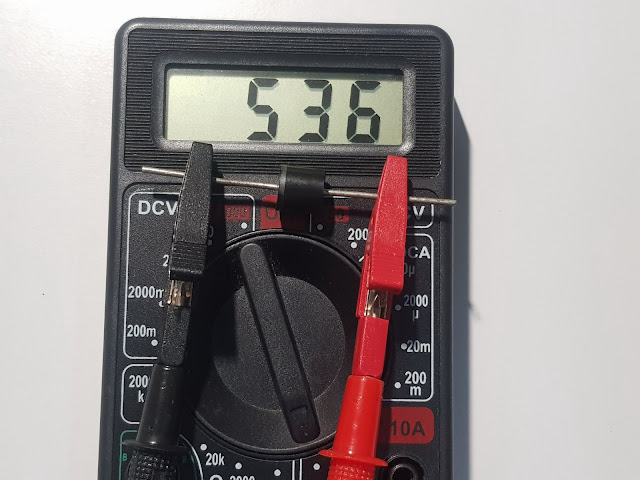

Выпрямительные диоды легко можно проверить мультиметром в режиме проверки диодов.
К аноду присоединяем плюсовой щуп, к катоду — минусовой.
Диод откроется и через него потечет электрический ток, на дисплее будет отображаться некоторое значение. Если же поменять местами щупы и на анод подать минус, а на катод плюс, то ток через диод не потечет и на дисплее тестера будет «1».
Если при проверке прибор показывает падение напряжения в обе стороны — это означает пробой диода, при обрыве диод не будет пропускать ток ни в прямом, ни в обратном направлении, а на дисплее будет отображаться «1».
Стабилитрон, или по другому диод Зенера, представляет собой практически тот же диод, хотя и выполняет в схеме совершенно другие функции.
Проверить его можно также же как и обычный диод, в одну сторону стабилитрон будет проводит ток, в другую стабилитрон будет закрыт.
Диодный мост чаще всего встречается на электронных платах в виде единой сборки, состоящей из четырех диодов, соединенных между собой по схеме мостового выпрямителя.
Диагностика моста также ничем принципиально не отличается от проверки обычного диода, главное не запутаться с выводами.
Варисторы
Варистор представляет собой полупроводниковый резистор, который меняет свое сопротивление в зависимости от приложенного напряжения. Основное его назначение в схеме — это защита от кратковременных скачков напряжения. Кстати варисторы являются основным элементом таких устройств как ограничители перенапряжений.
Проверить на исправность варистор можно мультиметром. Переключаем прибор в режим измерения сопротивления и выставляем максимальное значение в мегаомах. Прикасаясь щупами к выводам исправного варистора на дисплее должно отображаться значение в десятки МОм. В противном случае варистор можно считать неисправным. Измерение необходимо проводить в обе стороны, поменяв местами щупы прибора.
Тиристоры
Тиристоры относятся к классу полупроводниковых приборов, с которыми довольно часто можно столкнуться при ремонте. К этому же классу относятся помимо тиристоров симисторы и динисторы.
Они применяются в первую очередь в качестве силовых ключей, для коммутации и регулирования больших токов. Принцип работы тиристора напоминает работу обычного электромеханического реле — если у реле контакты замыкаются или размыкаются при подаче напряжения на его катушку, то у тиристора эту роль выполняет управляющий электрод.
Проверить тиристор можно двумя способами — мультиметром, или собрав простейшую схему проверки.
Для начала рассмотрим проверку с помощью мультиметра. Для этого выставляем тестер в режим проверки диодов и подключаем плюсовой щуп на анод тиристора, а минусовой на катод. Так как тиристор заперт, на дисплее должна отображаться «1». Теперь кратковременно соединяем между собой управляющий электрод и анод тиристора.
Если под рукой нет мультиметра, то для проверки можно собрать схему.
Для этого понадобится источник питания постоянного тока, лампочка и провода. Плюсовой вывод от источника питания подаем на анод тиристора, минус на катод через лампу. При включении лампа гореть не должна — тиристор закрыт. Если лампа сразу загорелась значит тиристор пробит. Далее замыкаем между собой анод и управляющий электрод. Лампа должна загореться. Убираем перемычку между анодом и управляющим электродом — лампа должна продолжать гореть. Чтобы закрыть тиристор необходимо разорвать цепь или же подать на мгновение обратное напряжение.
Симистор представляет собой симметричный тиристор. Главное его отличие от тиристора заключается в двухсторонней проводимости тока, можно сказать что симистор это два тиристора в одном корпусе с общим управляющем электродом.
Проверить симистор мультиметром с большой долей вероятности не получится, так как не хватит тока для открытия симистора. Поэтому самый надежный способ — это собрать простую схему проверки.
Изначально при включении источника питания симистор закрыт и светодиод не горит. При замыкании ключа управляющий электрод и анод замыкаются и светодиод загорится. Он будет гореть до тех пор, пока есть напряжение на источнике питания или снова не замкнуть управляющий электрод на плюсовой вывод. Проверка с помощью такой схемы поможет с уверенностью сказать об исправности симистора.
Динистор отличается от тиристоров и симисторов отсутствием управляющего электрода, поэтому динистор управляется не управляющим сигналом, а только напряжением на его выводах. При прямом включении он не будет пропускать ток до тех пор, пока напряжение на его выводах не достигнет определённого значения.
Мультиметром динистор можно проверить только на пробой. Анод и катод динистора не должны прозваниваться ни в одном направлении.
На этом пока остановимся, а в следующей части рассмотрим методы проверки других часто встречающихся радиодеталей, таких как транзисторы, герконы, термисторы и т.д.
Проверка радиодеталей мультиметром
Серия статей известного автора множества радиолюбительских публикаций Дригалкина В.В. для начинающих радиолюбителей
Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “Радиолюбитель“
Без измерительного прибора Вам не обойтись, т.к. придется проверять сопротивление резисторов, напряжения и тока в разных цепях конструкций. Измерительный прибор, в народе – омметр, авометр (ампер-вольт-омметр) , тестер или мультиметр (от английского multimeter – измерительный прибор, объединяющий в себе несколько функций) – должен иметь каждый.
Сейчас большой популярностью пользуются цифровые приборы. Они многофункциональные и сравнительно не дорогие . Ранее в качестве измерительного прибора широко пользовались аналоговыми тестерами со стрелочным индикатором (см. Рис. 1).
Не все начинающие знают, что омметром можно проверять почти все радиоэлементы : резисторы, конденсаторы, катушки индуктивности, трансформаторы, диоды, тиристоры, транзисторы, некоторые микросхемы. В авометре омметр образован внутренним источником тока (сухим элементом или батареей), стрелочным прибором и набором резисторов, которые переключаются при изменении пределов измерения. Сопротивления резисторов подобраны таким образом, чтобы при коротком замыкании клемм омметра стрелка прибора отклонилась вправо до последнего деления шкалы. Это деление соответствует нулевому значению измеряемого сопротивления. Когда же клеммы омметра разомкнуты, стрелка прибора стоит напротив левого крайнего деления шкалы, которое обозначено значком бесконечно большого сопротивления.
Если к клеммам омметра подключено какое-то сопротивление, стрелка показывает промежуточное значение между нулем и бесконечностью, и отсчет производится по оцифровке шкалы. В связи с тем, что шкалы омметров выполняются в логарифмическом масштабе, края шкалы получаются сжатыми. Поэтому наибольшая точность измерения соответствует положению стрелки в средней, растянутой части шкалы. Таким образом, если стрелка прибора оказывается у края шкалы, в сжатой ее части, для повышения точности отсчета следует переключить омметр на другой предел измерения.
Омметр производит измерение сопротивления, подключенного к его клеммам, путем измерения постоянного тока, протекающего в измерительной цепи. Поэтому к измеряемому сопротивлению прикладывается постоянное напряжение от встроенного в омметр источника. В связи с тем, что некоторые детали обладают разными сопротивлениями постоянному току в зависимости от полярности приложенного напряжения , для грамотного использования омметра необходимо знать, какая из клемм омметра соединена с плюсом источника тока, а какая – с минусом.
В паспорте авометра эти сведения обычно не указаны, и их нужно определить самостоятельно . Это можно сделать либо по схеме авометра, либо экспериментально с помощью какого-либо дополнительного вольтметра или исправного диода любого типа. Щупы омметра подключают к вольтметру так, чтобы стрелка вольтметра отклонялась вправо от нуля. Тогда тот щуп, который подключен к плюсу вольтметра, будет также плюсовым, а второй – минусовым. При использовании в этих целях диода два раза измеряют его сопротивление; сначала произвольно подключая к диоду щупы, а второй раз – наоборот. За основу берется то измерение, при котором показания омметра получаются меньшими. При этом щуп, подключенный к аноду диода, будет плюсовым, а щуп, подключенный к катоду диода, – минусовым.
При проверке исправности того или иного радиоэлемента возможны две различные ситуации: либо проверке подлежит изолированный, отдельный элемент, либо элемент, впаянный в какое-то устройство. Нужно учесть, что, за редкими исключениями, проверка элемента, впаянного в схему, не получится полноценной, при такой проверке возможны грубые ошибки.
Они связаны с тем, что параллельно контролируемому элементу в схеме могут оказаться подключены другие элементы, и омметр будет измерять не сопротивление проверяемого элемента, а сопротивление параллельного соединения его с другими элементами. Оценить возможность достоверной оценки исправности контролируемого элемента схемы можно путем изучения этой схемы, проверяя, какие другие элементы к нему подключены и как они могут повлиять на результат измерения. Если такую оценку произвести затруднительно или невозможно, следует отпаять от остальной схемы хотя бы один из двух выводов контролируемого элемента и только после этого производить его проверку. При этом также не следует забывать и о том, что тело человека также обладает некоторым сопротивлением, зависящим от влажности кожной поверхности и от других факторов. Поэтому при пользовании омметром во избежание появления ошибки измерения нельзя касаться пальцами обоих выводов проверяемого элемента.
Проверка резисторов
Проверка постоянных резисторов производится омметром путем измерения их сопротивления и сравнения с номинальным значением, которое указано на самом резисторе и на принципиальной схеме аппарата.
При измерении сопротивления резистора полярность подключения к нему омметра не имеет значения. Необходимо помнить, что действительное сопротивление резистора может отличаться по сравнению с номинальным на величину допуска. Поэтому, например, если проверяется резистор с номинальным сопротивлением 100 кОм и допуском ±10%, действительное сопротивление такого резистора может лежать в пределах от 90 до 110 кОм. Кроме того, сам омметр обладает определенной погрешностью измерения (обычно порядка 10%) . Таким образом, при отклонении фактически измеренного сопротивления на 20% от номинального значения резистор следует считать исправным.
1. Вообще то, где какой щуп указано на корпусе любого авометра.
2. Если он не оборван, то исправен и всегда может пригодится.
При проверке переменных резисторов измеряется сопротивление между крайними выводами, которое должно соответствовать номинальному значению с учетом допуска и погрешности измерения, а также необходимо измерять сопротивление между каждым из крайних выводов и средним выводом.
Эти сопротивления при вращении оси из одного крайнего положения в другое должны плавно, без скачков изменяться от нуля до номинального значения. При проверке переменного резистора, впаянного в схему, два из его трех выводов необходимо выпаивать. Если переменный резистор имеет дополнительные отводы, допустимо, чтобы только один вывод оставался припаянным к остальной части схемы.
Проверка конденсаторов
В принципе конденсаторы могут иметь следующие дефекты: обрыв, пробой и повышенная утечка. Пробой конденсатора характеризуется наличием между его выводами короткого замыкания, то есть нулевого сопротивления. Поэтому пробитый конденсатор любого типа легко обнаруживается омметром путем проверки сопротивления между его выводами. Конденсатор не пропускает постоянного тока, его сопротивление постоянному току, которое измеряется омметром, должно быть бесконечно велико. Однако это оказывается справедливо лишь для идеального конденсатора. В действительности между обкладками конденсатора всегда имеется какой-то диэлектрик, обладающий конечным значением сопротивления, которое называется сопротивлением утечки.
Его-то и измеряют омметром. В зависимости от используемого в конденсаторе диэлектрика устанавливаются критерии исправности по величине сопротивления утечки. Слюдяные, керамические, пленочные, бумажные, стеклянные и воздушные конденсаторы имеют очень большое сопротивление утечки, и при их проверке омметр должен показывать бесконечно большое сопротивление . Однако имеется большая группа конденсаторов, сопротивление утечки которых сравнительно невелико. К ней относятся все полярные конденсаторы, которые рассчитаны на определенную полярность приложенного к ним напряжения, и эта полярность указывается на их корпусах. При измерении сопротивления утечки этой группы конденсаторов необходимо соблюдать полярность подключения омметра (плюсовой вывод омметра должен присоединяться к плюсовому выводу конденсатора), в противном случае результат измерения будет неверным. К этой группе конденсаторов в первую очередь относятся все электролитические конденсаторы и оксидно-полупроводниковые. Сопротивление утечки исправных конденсаторов этой группы должно быть не менее 100 кОм, остальных не менее 1 МОм.
При проверке конденсаторов большой емкости нужно учесть, что при подключении омметра к конденсатору, если он не был заряжен, начинается его зарядка, и стрелка омметра делает бросок в сторону нулевого значения шкалы. По мере зарядки стрелка движется в сторону увеличения сопротивлений. Чем больше емкость конденсатора, тем медленнее движется стрелка. Отсчет сопротивления утечки следует производить только после того, как она практически остановится. При проверке конденсаторов емкостью порядка 1000 мкФ на это может потребоваться несколько минут. Внутренний обрыв или частичная потеря емкости конденсатором не могут быть обнаружены омметром, для этого необходим прибор, позволяющий измерять емкость конденсатора. Однако обрыв конденсатора емкостью более 0,2 мкФ может быть обнаружен омметром по отсутствию начального скачка стрелки во время зарядки . Следует заметить, что повторная проверка конденсатора на обрыв по отсутствию начального скачка стрелки может производиться только после снятия заряда, для чего выводы конденсатора нужно замкнуть на короткое время.
Конденсаторы переменной емкости проверяются омметром на отсутствие замыканий. Для этого омметр подключается к каждой секции агрегата и медленно поворачивается ось из одного крайнего положения в другое. Омметр должен показывать бесконечно большое сопротивление в любом положении оси.
Проверка катушек индуктивности
При проверке катушек индуктивности омметром контролируется только отсутствие в них обрыва. Сопротивление однослойных катушек должно быть равно нулю, сопротивление многослойных катушек близко к нулю. Иногда в паспортных данных аппарата указывается сопротивление многослойных катушек постоянному току и на его величину можно ориентироваться при их проверке. При обрыве катушки омметр показывает бесконечно большое сопротивление. Если катушка имеет отвод, нужно проверить обе секции катушки, подключая омметр сначала к одному из крайних выводов катушки и к ее отводу, а затем – ко второму крайнему выводу и отводу.
Проверка низкочастотных дросселей и трансформаторов
Как правило, в паспортных данных аппаратуры или в инструкциях по ее ремонту указываются значения сопротивлений обмоток постоянному току, которые можно использовать при проверке трансформаторов и дросселей.
Обрыв обмотки фиксируется по бесконечно большому сопротивлению между ее выводами. Если же сопротивление значительно меньше номинального, это может указывать на наличие короткозамкнутых витков. Однако чаще всего короткозамкнутые витки возникают в небольшом количестве, когда происходит замыкание между соседними витками, и сопротивление обмотки изменяется незначительно. Для проверки отсутствия короткозамкнутых витков можно поступить следующим образом. У трансформатора выбирается обмотка с наибольшим количеством витков, к одному из выводов которой подключается омметр с помощью зажима “крокодил”. Ко второму выводу этой обмотки прикасаются слегка влажным пальцем левой руки. Держа металлический наконечник второго щупа омметра правой рукой, подключают его ко второму выводу обмотки, не отрывая от него пальца левой руки. Стрелка омметра отклоняется от своего начального положения, показывая сопротивление обмотки. Когда стрелка остановится, отводят правую руку с щупом от второго вывода обмотки. В момент разрыва цепи при исправном трансформаторе чувствуется легкий удар электрическим током, возникающей при разрыве цепи.
В связи с тем, что энергия разряда мизерна, никакой опасности такая проверка не представляет. Омметр при этом нужно использовать на самом меньшем пределе измерения, который соответствует наибольшему току измерения.
Проверка диодов
Полупроводниковые диоды характеризуются резко нелинейной вольтамперной характеристикой. Поэтому их прямой и обратный токи при одинаковом приложенном напряжений различны. На этом основана проверка диодов омметром. Прямое сопротивление измеряется при подключении плюсового вывода омметра к аноду, а минусового вывода – к катоду диода. У пробитого диода прямое и обратное сопротивления равны нулю. Если диод оборван, оба сопротивления бесконечно велики.
Указать заранее значения прямого и обратного сопротивлений или их соотношение нельзя, так как они зависят от приложенного напряжения, а это напряжение у разных авометров и на разных пределах измерения различно. Тем не менее, у исправного диода обратное сопротивление должно быть больше прямого..thumb.jpg.1c1dc84f8382204430a5fb4cce0cec64.jpg)
Отношение обратного сопротивления к прямому у диодов, рассчитанных на низкие обратные напряжения, велико (может быть более 100). У диодов, рассчитанных на большие обратные напряжения, это отношение оказывается незначительным, так как обратное напряжение, приложенное к диоду омметром, мало по сравнению с тем обратным напряжением, на которое диод рассчитан. Методика проверки стабилитронов и варикапов не отличается от изложенной. Как известно, если к диоду приложено напряжение, равное нулю, ток диода также будет равен нулю. Для получения прямого тока необходимо приложить к диоду какое-то пороговое небольшое напряжение . Любой омметр обеспечивает приложение такого напряжения. Однако если соединено последовательно и согласно (в одну сторону) несколько диодов, пороговое напряжение, необходимое для отпирания всех диодов, увеличивается и может оказаться больше, чем напряжение на клеммах омметра. По этой причине измерить прямые напряжения диодных столбов или селеновых столбиков при помощи омметра оказывается невозможно.
Проверка тиристоров.
Неуправляемые тиристоры (динисторы) могут быть проверены таким же образом, как диоды, если напряжение отпирания динистора меньше напряжения на клеммах омметра. Если же оно больше, динистор при подключении омметра не отпирается и омметр в обоих направлениях показывает очень большое сопротивление. Тем не менее, если динистор пробит, омметр это регистрирует нулевыми показаниями прямого и обратного сопротивлений. Для проверки управляемых тиристоров (тринисторов) плюсовой вывод омметра подключается к аноду тринистора, а минусовой вывод – к катоду. Омметр при этом должен показывать очень большое сопротивление, почти равное бесконечному. Затем замыкают выводы анода и управляющего электрода тринистора, что должно приводить к резкому уменьшению сопротивления, так как тринистор отпирается. Если после этого отключить управляющий электрод от анода, не разрывая цепи, соединяющей анод тринистора с омметром, для многих типов тринисторов омметр будет продолжать показывать низкое сопротивление открытого тринистора.
Это происходит в тех случаях, когда анодный ток тринистора оказывается больше так называемого тока удержания. Тринистор остается открытым обязательно, если анодный ток больше гарантированного тока удержания. Это требование является достаточным, но не необходимым. Отдельные экземпляры тринисторов одного и того же типа могут иметь значения тока удержания значительно меньше гарантированного. В этом случае тринистор при отключении управляющего электрода от анода остается открытым. Но если при этом тринистор запирается и омметр показывает большое сопротивление, нельзя считать , что тринистор неисправен.
Проверка транзисторов.
Эквивалентная схема биполярного транзистора представляет собой два диода, включенных навстречу один другому. Для p-n-р транзисторов эти эквивалентные диоды соединены катодами, а для n-p-п транзисторов – анодами. Таким образом, проверка транзистора омметром сводится к проверке обоих р-n переходов транзистора: коллектор-база и эмиттер-база. Для проверки прямого сопротивления переходов p-n-р транзистора минусовой вывод омметра подключается к базе, а плюсовой вывод омметра – поочередно к коллектору и эмиттеру.
Для проверки обратного сопротивления переходов к базе подключается плюсовой вывод омметра. При проверке n-p-п транзисторов подключение производится наоборот: прямое сопротивление измеряется при соединении с базой плюсового вывода омметра, а обратное сопротивление – при соединении с базой минусового вывода. При пробое перехода его прямое и обратное сопротивления оказываются равными нулю. При обрыве перехода его прямое сопротивление бесконечно велико. У исправных маломощных транзисторов обратные сопротивления переходов во много раз больше их прямых сопротивлений. У мощных транзисторов это отношение не столь велико, тем не менее, омметр позволяет их различить. Из эквивалентной схемы биполярного транзистора вытекает, что с помощью омметра можно определить тип проводимости транзистора и назначение его выводов (цоколевку). Сначала определяют тип проводимости и находят вывод базы транзистора. Для этого один вывод омметра подключают к одному выводу транзистора, а другим выводом омметра
касаются поочередно двух других выводов транзистора.
Затем первый вывод омметра подключают к другому выводу транзистора, а другим выводом омметра касаются свободных выводов транзистора. Затем первый вывод омметра подключают к третьему выводу транзистора, а другим выводом касаются остальных. После этого меняют местами выводы омметра и повторяют указанные измерения. Нужно найти такое подключение омметра, при котором подключение второго вывода омметра к каждому из двух выводов транзистора, не подключенных к первому выводу омметра, соответствует небольшому сопротивлению (оба перехода открыты). Тогда вывод транзистора, к которому подключен первый вывод омметра, является выводом базы. Если первый вывод омметра является плюсовым, значит, транзистор относится к n-p-п проводимости, если – минусовым, значит, – p-n-р проводимости. Теперь нужно определить, какой из двух оставшихся выводов транзистора является выводом коллектора. Для этого омметр подключается к этим двум выводам, база соединяется с плюсовым выводом омметра при n-p-п транзисторе или с минусовым выводом омметра при p-n-р транзисторе и замечается сопротивление, которое измеряется омметром.
Затем выводы омметра меняются местами (база остается подключенной к тому же выводу омметра, что и ранее) и вновь замечается сопротивление по омметру. В том случае, когда сопротивление оказывается меньше, база была соединена с коллектором транзистора.
Проверка деталей цифровым мультиметром.
Главным отличием цифрового прибора от аналогового является то, что результаты измерения отображаются на жидкокристаллическом дисплее. К тому же цифровые мультиметры обладают более высокой точностью и отличаются простотой использования, т.к. не приходится разбираться во всех тонкостях градирования измерительной шкалы, как со стрелочными измерительными приборами.
Цифровой тестер (см. Рис. 1), как и аналоговый, имеет два щупа – черный и красный, и от двух до четырех гнезд. Черный вывод является общим (масса). Гнездо для общего вывода помечается как СОМ или просто “-” (минус), а сам вывод на конце часто имеет так называемый пкрокодильчикп, для того, чтобы при измерении можно было зацепить его за массу электронной схемы.
Красный вывод вставляется в гнездо, помеченное символами напряжения – “V” или “+” (плюс).
Если Ваш прибор содержит более двух гнезд, например, как на Рис. 1, красный щуп вставляется в гнездо “VQmA”. Эта надпись говорит о том, что Вы можете измерять напряжение, сопротивление и небольшой ток – в миллиамперах. Гнездо, расположение немного выше, с маркировкой 10ADC говорит о том, что Вы можете измерять большой постоянный ток, но не выше 10А.
Переключатель мультиметра позволяет выбрать один из нескольких пределов для измерений.
Чтобы измерить постоянное напряжение выбираем режим DCV1, если переменное ACV, подключаем щупы и смотрим результат. При этом на шкале переключателя вы должны выбрать большее напряжение, чем измеряемое. Например, Вам необходимо измерить напряжение в электрической розетки. В вашем приборе шкала ACV состоит из двух параметров: 200 и 750 (это вольты). Значит, нужно установить стрелочку переключателя на параметр 750 и можно смело измерять напряжение.
1 DC – постоянный ток (Direct Current), AC – переменный ток (Alternating Current).
Ток измеряется последовательным включением мультиметра в электрическую цепь. Для примера можно взять обычную лампочку от карманного фонаря и подключить ее последовательно с прибором к адаптеру 5В. Корда по цепи пойдет ток и лампочка загорится, прибор покажет значение тока.
Сопротивление на приборе обозначается значком, немного похожим на наушники. Для измерения сопротивления резистор должен быть выпаян из электрической цепи хотя бы одним концом, чтобы быть уверенным в том, что никакие другие компоненты схемы не повлияют на результат. Подключаем щупы к двум концам резистора и сравниваем показания омметра со значением, которое указано на самом резисторе . Стоит учитывать и величину допуска (возможных отклонений от нормы), т.е. если по маркировке резистор на 200кОм и допуском ± 15%, его действительное сопротивление может быть в пределах 170-230кОм.
Проверяя переменные резисторы, измеряем сначала сопротивление между крайними выводами (должно соответствовать номиналу резистора), а затем подключив щуп мультиметра к среднему выводу, поочередно с каждым из крайних.
При вращении оси переменного резистора, сопротивление должно изменяться плавно, от нуля до его максимального значения, в этом случае удобней использовать аналоговый мультиметр наблюдая за движением стрелки, чем за быстро меняющимися цифрами на жидкокристаллическом экране.
Для проверки диодов типовые приборы содержат специальный режим. В более дешевых тестерах можно воспользоваться режимом прозвонки. Тут все просто: в одну сторону диод звониться, а в другую – нет. Проверить диод можно и в режиме сопротивления. Для этого устанавливаем переключатель на 1к0м. При подключении красного вывода мультиметра к аноду диода, а черного к катоду, Вы увидите его прямое сопротивление, при обратном подключении сопротивление будет настолько высоко, что на данном пределе измерения вы не увидите ничего. Если диод пробит, его сопротивление в любую сторону будет равно нулю, если оборван, то в любую сторону сопротивление будет бесконечно большим.
Обычный биполярный транзистор представляет собой два диода, включенных навстречу один другому.
Зная, как проверяются диоды, несложно проверить и такой транзистор. Стоит не забывать, что транзисторы бывают разных типов: у р-п-р условные диоды соединены катодами, у п-р-п – анодами. Для измерения прямого сопротивления транзисторных p-n-р переходов, минус мультиметра подключается к базе, а плюс поочередно к коллектору и эмиттеру. При измерении обратного опротивления меняем полярность. Для проверки транзисторов п-р-п типа делаем все наоборот. Если еще короче, то переходы база-коллектор и база-эмиттер в одну сторону должны прозваниваться, в другую – нет.
Для измерения у транзистора коэффициента усиления по току используем режим hEF, если он есть на Вашем приборе. Разъем, в который вставляют контакты транзистора для измерения hEF, не очень качественный практически во всех моделях тестеров и довольно глубоко посажен. То есть ножки транзистора до них иногда не достают. Как выход – вставьте одножильные провода и выводами транзистора касайтесь именно их.
На цифровых мультиметрах пределов измерений обычно больше, к тому же часто добавлены дополнительные функции, например, частотомер, измеритель емкости конденсаторов и даже датчик температуры.
Но такими возможностями обладают более дорогие модели тестеров. Кроме того, в дорогих моделях отсутствует необходимость переключать шкалу измерения. Просто устанавливаете переключать на измерение емкости, сопротивления и т.д., и прибор показывает результат.
Для того, чтобы мультиметр не вышел из строя при измерениях напряжения или тока, особенно если их значение неизвестно, переключатель желательно установить на максимально возможный предел измерений, и только если показание при этом слишком мало, для получения более точного результата, переключайте мультиметр на предел ниже текущего.
Как проверять электрические компоненты с помощью мультиметра
Одним из наиболее важных инструментов в вашем наборе инструментов — как физически, так и с точки зрения вашего собственного опыта и ноу-хау — является мультиметр. Большинство людей с подозрением относятся к работе с электричеством, и на то есть веская причина: электричество может быть опасным при работе с любым прибором, и понять, что вы делаете правильно, а что нет, может быть непросто.
Большинство приборов с электрическими компонентами выходят из строя, когда какая-то часть цепи перестает правильно проводить электричество, поэтому возможность изолировать части и проверить их будет частой частью вашей работы. Вот как:
Как проверить детали прибора с помощью мультиметра
Первым шагом в любом ремонте или поиске и устранении неисправностей является отключение прибора от источника питания. Это верно вне зависимости от того, подключается ли устройство к стене или к дому; в этом случае вам необходимо выключить автоматический выключатель. Это обеспечивает безопасность как для вас, так и для клиента, а также для прибора и дома.
Затем вам нужно разобрать прибор, исходя из ваших предположений о проблеме. Если микроволновая печь не включается, это может быть магнетрон или трансформатор, но чаще всего ломаются конденсаторы и диоды. ПРЕДУПРЕЖДЕНИЕ. Работа с микроволновой печью может быть опасной и даже опасной для жизни. Прежде чем приступать к работе, убедитесь, что вы прошли соответствующую подготовку.
Если вы работаете с прибором, который должен выделять тепло, изолируйте компоненты от теплового контура. Знание того, какие части с большей вероятностью сломаются или вызовут какую-либо из наиболее распространенных проблем, поможет вам сэкономить время и означает, что вам нужно разобрать устройство только настолько, чтобы получить доступ к вероятному виновнику.
После извлечения компонента из прибора можно использовать мультиметр. Эти устройства проверяют множество вещей, и наиболее распространенными являются непрерывность, напряжение и сопротивление:
- Тесты на непрерывность измеряют, может ли электричество проходить через деталь. Подключите два щупа к мультиметру и установите циферблат в положение «непрерывность». Если вы поместите красный и черный щупы с обеих сторон детали (некоторые детали имеют диоды и являются однонаправленными, поэтому вам необходимо расположить щупы соответствующим образом). , и вы получите примерно нулевое значение, через деталь может протекать электричество.
Если это невозможно, ваш мультиметр будет двигаться к единице или отобразит OL для разомкнутого контура. Вопрос в том, должно ли проходить электричество или нет. - Сопротивление проверяет, сколько тока теряется при протекании электричества через компонент или цепь. Измеряется в омах, и проверить его немного сложнее, чем непрерывность. В то время как непрерывность работает в диапазоне от нуля до единицы (или OL), сопротивление может иметь разную силу, поэтому вам необходимо знать, какое сопротивление должна иметь данная деталь . Затем вы должны вручную установить диапазон на своем мультиметре вокруг этого значения, чтобы мультиметр мог отображать, является ли сопротивление ниже или выше этого значения. Вы можете точно настроить диапазон, уменьшив его, если показания мультиметра близки к нулю, или увеличив его, если он показывает единицу или OL (перегрузка). Когда у вас есть диапазон в устройстве, поместите щупы с обеих сторон устройства, чтобы найти сопротивление в омах.
Компонент должен быть изолирован от любого источника питания, иначе вы можете испортить свой измеритель. Для этого мы предпочитаем использовать аналоговый измеритель. - Третье обычное испытание – напряжение или сила электрического давления. Вам необходимо знать, работает ли устройство с постоянным током или переменным током. Проверка напряжения может быть очень опасной, обязательно пройдите соответствующую подготовку перед попыткой. Как и при проверке сопротивления, вам нужно будет вручную установить ожидаемый диапазон и убедиться, что оба мультиметра могут работать с максимальным ожидаемым напряжением. Некоторые компоненты могут быть исправны электрически, но проверка напряжения может гарантировать, что они исправны механически.
При тестировании компонентов всегда начинайте с непрерывности. Тесты сопротивления и напряжения основаны на электричестве, проходящем через деталь, и мультиметр не распознает разницу между частью с неправильным сопротивлением и частью с нарушением непрерывности.
Вы должны иметь информацию о непрерывности в качестве основы для чтения других результатов.
Большинство людей не знают, как пользоваться мультиметром или что делать с полученными результатами. Знакомство с общими тестами, с тем, какие показания должны быть на функционирующих деталях и как использовать результаты для принятия следующих мер, являются одними из наиболее важных частей работы. Перейдите в Академию бытовой техники Фреда, чтобы узнать больше о том, как чинить детали, и начать изучать, какие детали тестировать в первую очередь на разных устройствах.
Совместное использование
Проверка электрических компонентов с помощью мультиметра
При работе с электрическими компонентами или в электрической среде поиск и устранение неисправностей и проверка устройств для оценки их состояния жизненно важны для поддержания безопасного и эффективного рабочего места. Мультиметры являются одним из наиболее распространенных инструментов, используемых для проверки электрических компонентов, и имеют жизненно важное значение для любого набора инструментов.
Как аналоговые, так и цифровые мультиметры могут давать различные показания; в этом руководстве мы рассмотрим основные инструкции по тестированию электрических компонентов с помощью цифрового мультиметра.
Здесь мы расскажем все, что вам нужно знать об использовании мультиметра, а также о проведении безопасных испытаний и поиске и устранении неисправностей на рабочих столах ESD, в электрической лаборатории или в среде с чувствительной электроникой.
Что такое мультиметр?
Мультиметр — это инструмент, используемый для измерения нескольких функций электрического компонента для оценки его состояния. Мультиметры используются для устранения неполадок в электронике, обнаруживая, где проблемы с подключением могут лежать в данной электронике, и диагностируя тип проблемы или, по крайней мере, указывая техническому специалисту, каким должен быть их следующий шаг. Среди различных функций мультиметры чаще всего используются для проверки целостности цепи, сопротивления и напряжения:
Целостность
Тест на непрерывность проводится для определения того, электрически соединены ли два элемента, позволяя ли электрическому току течь от одного к другому.
При проверке непрерывности вы размещаете щупы мультиметра с обеих сторон компонента. Если результирующее показание равно или около «0», компонент является непрерывным. Показание «1» или «разомкнутый контур» указывает на то, что компонент не является непрерывным и не пропускает электричество через него.
Сопротивление
Испытание на сопротивление выполняется, чтобы определить, сколько тока теряется во время его прохождения через электрический компонент. Различные детали и компоненты имеют разную прочность, поэтому перед тем, как протестировать деталь, необходимо знать, какое сопротивление должно иметь . Всегда отключайте любое устройство или компонент от источника энергии перед проверкой сопротивления. Как и при измерении непрерывности, проверка сопротивления включает в себя размещение щупов мультиметра по обе стороны от компонента для получения показаний.
Напряжение
Проверка напряжения проводится для оценки силы электрического тока. Как и при проверке сопротивления, проверка напряжения требует, чтобы вы заранее знали ожидаемый диапазон напряжения, чтобы правильно настроить мультиметр и узнать, указывают ли показания на проблему или нет.
Процесс проверки напряжения аналогичен другим проверкам мультиметра, но отдельные мультиметры могут поставляться со специальными инструкциями.
Использование мультиметра
Мультиметры позволяют легко автоматически проверять состояние различных электрических компонентов, но вам нужно будет научиться правильно настраивать и использовать мультиметр для получения наиболее точных показаний. Сначала определите, какой тип теста вы выполняете, и выберите соответствующую настройку. Если вы проверяете сопротивление, вам нужно будет выбрать параметр «Ом», тогда как вам нужно будет выбрать переменный или постоянный ток, если вы измеряете напряжение.
При использовании мультиметра самым важным шагом, о котором следует помнить, является выбор напряжения или диапазона, который будет выше ожидаемого значения компонента, который вы планируете тестировать. Это обеспечит точность показаний и поможет сохранить инструменты и оборудование в безопасности. Наконец, перед разборкой всегда отключайте любое устройство, которое вы планируете тестировать или устранять неполадки, от источника питания.
Проверка электрических компонентов
Электрические устройства могут выйти из строя или выйти из строя в огромном количестве мест, поэтому иногда бывает трудно найти источник проблемы. С помощью таких инструментов, как мультиметр, вы можете тестировать отдельные компоненты устройства, помогая точно определить проблему, протестировать компоненты перед использованием, выполнить стандартное тестирование и ремонт и многое другое.
Аккумулятор
Перед заменой компонентов или капитальным ремонтом устройства большинство технических специалистов в первую очередь проверяют аккумулятор устройства. Используя мультиметр для проверки напряжения батареи, вы можете определить, полностью ли она заряжена, нуждается ли она в зарядке, сгорела ли, вот-вот сгорит и так далее. Проверяя аккумулятор на предмет напряжения, вы можете исключить определенные проблемы с электричеством, отслеживать необходимость замены аккумуляторов и обеспечивать правильное питание ваших устройств.
Кабели и провода
Кабели и провода должны быть проверены перед использованием или добавлением к устройству, но также могут быть проверены после того, как они уже установлены. Кабели проверяют на непрерывность, оценивая их способность направлять электрический заряд и передавать его из одного места в другое.
Конденсаторы и катушки индуктивности
Первым шагом при проверке конденсатора или катушки индуктивности является проверка их разрядки. Настройте мультиметр на измерение Ом и подключите щупы к клеммам. Если счетчик показывает «открытая линия», устройство находится в хорошем состоянии. Если изменений нет и показания счетчика не появляются, значит, прибор неисправен.
Диоды
Отключите диод от источника питания и убедитесь, что он разряжен. Установите мультиметр на «проверку диода» и подключите щупы мультиметра к выводам диода. Проверьте и обратите внимание на чтение. Затем поменяйте местами тестовые щупы и повторите проверку, также отметив это показание.
Если первое показание показывает 0,5–0,8 В (кремниевый) или 0,2–0,3 В (германиевый), диод исправен. Если в обратном тесте отображается OL (открытая линия), подтверждается, что диод находится в хорошем состоянии. Если показания показывают OL в обоих направлениях, диод неисправен. Если измеритель показывает показания около 0,4 В в обоих направлениях, диод коротит и его необходимо заменить.
Предохранитель
Подсоедините щупы мультиметра к предохранителю и установите мультиметр в режим «сопротивление». Если показание показывает 0, предохранитель исправен. Если показание показывает «бесконечность», это указывает на проблему, и может потребоваться замена предохранителя.
Светодиоды
Сначала отключите светодиод от источника питания. Установите мультиметр на «проверку диодов» и подключите щупы к клемме светодиода. Если светодиод светится, то он исправен, любой другой результат указывает на неисправность или отсутствие заряда.
Реле
Установите мультиметр на «непрерывность», затем подсоедините щупы мультиметра к клеммам катушки реле.
Если мультиметр издает звук или показывает какие-либо показания непрерывности, катушка в хорошем состоянии. Если счетчик не показывает никаких изменений или не показывает непрерывности, реле повреждено и нуждается в замене.
Резисторы
Установите мультиметр на «сопротивление», затем присоедините щупы мультиметра к обоим концам резистора. Если измеритель показывает точное значение сопротивления fo с допуском в процентах, резистор находится в хорошем состоянии. Если счетчик показывает «бесконечность», это может быть дефект или резистор сломан и его необходимо заменить.
Переключатели и кнопки
Установите переключатель или кнопку в положение ON. Установите мультиметр на «сопротивление», затем подключите щупы мультиметра к обеим клеммам переключателя или кнопки. Этот тест должен дать показания «0». Затем нажмите кнопку или поверните переключатель, чтобы перевести его в положение OFF, затем повторите проверку. Этот тест должен дать показание «бесконечность».
Если оба теста дают показание 0 или оба теста дают показание бесконечности, переключатель или кнопка неисправны и должны быть заменены.
Транзисторы
С помощью мультиметра можно проверить базу, коллектор и эмиттер транзистора. Ознакомьтесь с этим руководством для полного описания каждого из этих тестов.
