Как провести розетку и выключатель: Как сделать розетку от выключателя

Как подключить розетку от выключателя и наоборот

Как подключить розетку, выключатель и запитать их друг от друга

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Содержание

• Устройство квартирной или домовой электросети
  • Главная схема квартирной электросети
  • Подключение выключателей и розеток
• Изменение назначения электроточки и подключение одной от другой
  • Замена розетки на выключатель
  • Замена выключателя на розетку
  • Подключение от розетки выключателя
  • Подключение от выключателя розетки
• Вывод

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

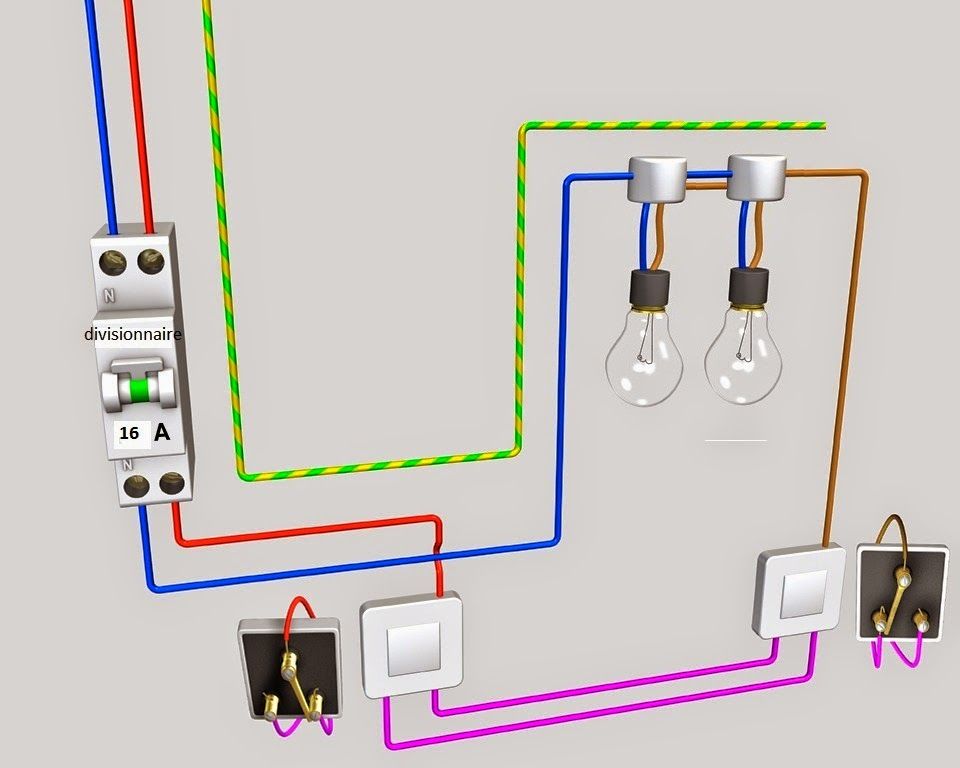

На фото представлена возможная схема квартирной электросети

• Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
• От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
• Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
• От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Подключение розетки

• Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление.
  Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
• Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

Подключение выключателя

• Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
• Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Изменение назначения электроточки и подключение одной от другой

Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.

Замена розетки на выключатель

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

Замена розетки на выключатель

• Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.

Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода.

На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

• Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
• Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
• Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.

Замена выключателя на розетку

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

Замена выключателя на розетку

• Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.

Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

• Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
• Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.

Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

Подключаем от розетки выключатель

• Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.
• Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
• После удлинения заземляющего проводника подключаем его к выводу выключателя.
• Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
• После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.

Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

Подключение от выключателя розетки

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

Подключить розетку от выключателя нельзя

• Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
• Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.
• Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике. Какой вариант вам больше подходит выбирать вам.
• Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Вывод

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

Как подключить розетку от выключателя

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Необходимые действия и инструменты
• 2 Выбор розетки и способ монтажа
• 3 Этапы

В любой момент может возникнуть потребность в подключении дополнительной розетки. В этом случае лучший и самый простой выход — отведение дополнительной электророзетки от выключателя или распределительной коробки. Это можно сделать самостоятельно, имея некоторые знания в области электричества, а также обладая нужными для работы инструментами.

Необходимые действия и инструменты

Для того чтобы подключить выключатель от розетки, в первую очередь в целях безопасности необходимо отключить питание в помещении. Если розетка подключается в распределительной коробке, внутри которой идут провода сразу на несколько электроустройств, можно перепутать провода, особенно если они не отличаются цветами. Отличить нулевой провод от фазного можно с помощью индикаторной отвертки.

Для работы потребуются:

• резиновые перчатки,
• плоскогубцы с резиновой ручкой,
• индикаторная отвертка,
• коврик из резины,
• провода.

Для того чтобы в дальнейшем не путаться, где какой провод у вас находится, рекомендуется использовать стандартную цветовую схему двухпроводного кабеля: красный – фазный, синий – нулевой провод.

Выбор розетки и способ монтажа

Перед тем как провести подключение розетки и выключателя, необходимо подобрать подходящее устройство. При подключении неподходящего типа он может в скором времени выйти из строя, особенно при больших нагрузках.

Необходимо обращать внимание на такой критерий, как номинальный ток. Производители предоставляют выбор 6, 10, 16 А. Более мощные устройства также можно встретить, но достаточно редко.

Важный фактор – выбор способа проведения монтажных работ. Можно протянуть проводку скрытым образом, утопив в стену, либо открытым – при помощи наружной коробки или кабель-канала. Выбор зависит от удобства монтажа в конкретном помещении и от эстетических предпочтений. Исключение составляет ванная комната, где нужно использовать исключительно скрытый тип проводки.

Степень защиты (IP) должна составлять не меньше 44, тогда оно будет иметь высокий уровень влагозащиты, пылезащиты. Стоимость таких устройств выше, чем обычных. Однако выбор оптимальной модели влияет на надежность и безопасность ее эксплуатации. Предназначенная для электророзетки нагрузка не должна быть меньше показателей нагрузки, потребляемой пользователями.

Учитывайте также при выборе изделия показатель влажности в помещении. При повышенной рекомендуются модели с высокой защитой от влаги.

Рекомендуется рассмотреть особенности того, как сделать розетку от выключателя одноклавишного типа.

Бытовые выключатели предназначены для замыкания и размыкания электроцепи, в результате чего происходит включение и выключение прибора. Они используются для люстр, бра и других видов светильников. К ним могут подсоединяться как одно-, так и многоламповые приборы.

Такие устройства делятся по своим конструктивным особенностям:

• Предназначенные для кирпичных или деревянных стен, крепятся на подрозетнике обычно шурупами.
• Предназначенные для бетонных стен, устанавливаются в коробку, вмонтированную в специально подготовленное отверстие в стене, — более современный тип.

Этапы

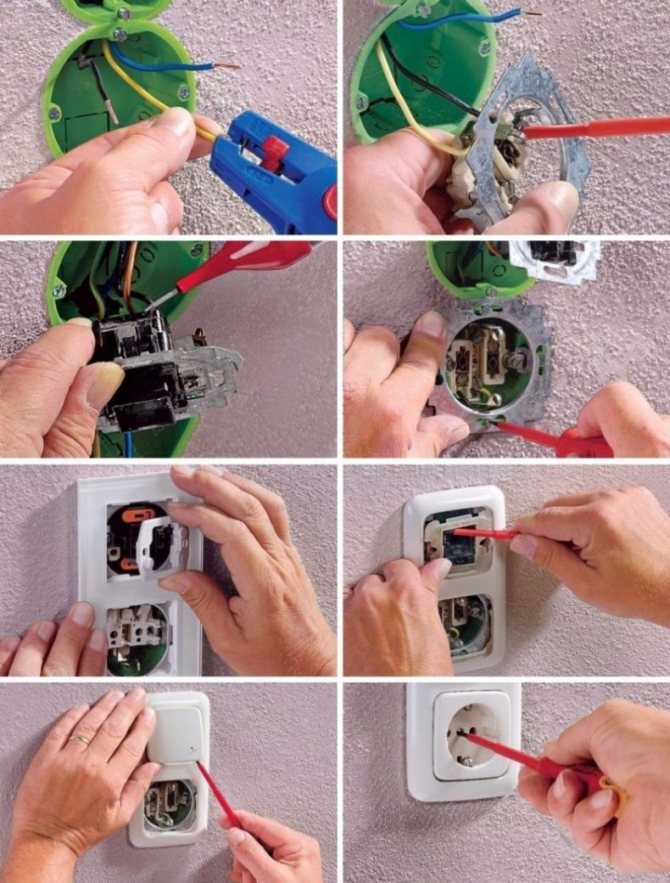

Подключение выключателя от розетки проводят в несколько ключевых этапов:

1. Подготовка устройства к прикреплению провода. Для этого снимается панель с клавишей и защитная накладка.
   Откручиваются винты (которыми крепятся пластины), коробка выключателя аккуратно вынимается из гнезда.
2. Подбирается место для расположения электророзетки. Она должна находиться на высоте не менее 1 м от пола, не менее 1,5 м от любых нагревательных приборов.
3. На стену монтируется подрозетник. На проводах оголяют контакты и соединяют их с кабелем, идущим от выключателя. Подрозетник закрывается, к нему прикручивается корпус устройства.
4. Проводка прикрепляется к поверхности (стене, плинтусу и пр.).

Процесс очень прост и не требует каких-либо усилий. С помощью видео можно лучше разобраться с этапами монтажа и его особенностями. При проведении подобных работ соблюдайте меры предосторожности, проводите все действия в резиновых перчатках и стоя на резиновом коврике, предварительно обесточив электросеть в помещении. Если вы не уверены в своих силах, лучше доверить монтаж специалисту.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как подключить кабельный выключатель — провод солнечных часов

ОБРАТИТЕ ВНИМАНИЕ: эта страница находится в разработке . У нас все было настроено, и движение мыши стерло все это навсегда, и мы не могли столкнуться с тем, чтобы переделывать его до недавнего времени, поэтому, пожалуйста, просто потерпите еще немного, и мы получим его полностью конкретизированный.

Вы можете подключить провод к вилке, розетке или выключателю, не обращая внимания на горячую и нейтральную части, и ваш свет будет работать без каких-либо проблем. Однако, если ваш электрический компонент, вилка, розетка или выключатель подключены правильно в отношении полярности, горячего и нейтрального проводов, вы получите некоторую защиту от ударов, которую вы не получите, если не будете обращать внимание на полярность.

Электричество создает электрическую цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу в месте вкручивания лампочки.

При правильном подключении, металлические нити никогда не будут «горячими» и не ударят вас током, независимо от того, включен переключатель или выключен.

При неправильном подключении резьба и любой металл, касающийся резьбы, в том числе снаружи розетки, если это проводящий металл, или резьба лампочки, могут привести к поражению электрическим током независимо от того, включен выключатель или выключен. Поэтому важно внимательно следовать инструкциям для горячих и нейтральных проводов как для вилки, так и для розетки и выключателя, если вы решите его использовать.

При использовании переключателя нейтральный (и заземляющий, если он есть) провод остается неразрезанным, а горячий провод обрезается, так что цепь может быть разорвана и не разорвана, когда переключатель установлен в положение «выключено» или «включено». Использование горячего провода в качестве обрезанного важно для соблюдения правильной полярности на всем пути от вилки или жесткой проводки до розетки.

Мы рекомендуем подключать выключатель до подключения розетки и/или вилки, потому что, если вы сделаете ошибку с подключением выключателя и в результате вам придется укоротить провод, будет меньше работы (и усугубления), если вы этого не сделаете. также необходимо переподключить вилку или розетку.

1. ОЧЕНЬ ВАЖНО:  Убедитесь, что работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отсоедините устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
2. Для выполнения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобится:
   • отвертка (плоская или крестовая, в зависимости от винтов в переключателе, с которым вы работаете),
   • ножницы, способные резать мягкий пластик (для разрезания полосок силиконовой ленты),
   • тонкие ножницы для ткани (для отрезания конца тесьмы),
   • силиконовая лента (для связывания концов проволоки с тканевым покрытием для предотвращения износа, доступна здесь),
   • выдвижной нож наподобие канцелярского ножа (для разрезания внешнего пластика шнура в оболочке),
   • и инструмент для зачистки проводов с прорезью, соответствующей калибру используемого провода. На втором рисунке ниже показаны прорези, помеченные калибром, в инструменте для зачистки проводов.

Инструменты, необходимые для подключения штекерной и проводной нагнетательной головки с прорезями из диапазона

Роторный переключатель + скрученный парный проволоки

1. Определите, где на шнуре быть собранным.
2. Отрежьте горячую ветвь витой пары кусачками. Для провода витой пары с трассером на одной ножке горячий провод — это ветвь сплошного цвета, а нейтральный провод — ветвь с трассером. Для витой пары без трассировщика распустите немного ткани на одном конце провода. Нижний провод с однотонной изоляцией является горячим проводом. Нижний провод с полосой на изоляции является нулевым проводом. Оставьте нейтральную ногу неразрезанной.
3. Обрежьте примерно 3/8 дюйма ткани с каждой стороны отрезанной горячей проволоки ножницами для ткани и завяжите концы ткани силиконовой лентой, чтобы предотвратить осыпание.
4. Отрежьте около ¼ дюйма проволоки с каждого конца горячей проволоки. Не зачищайте концы провода.
5. Вскройте переключатель с помощью крестообразной или маленькой плоской отвертки и вдавите нулевой провод в неразорванный канал, а горячие провода вдавите в места с разделительным сегментом.
6. Держите провода на месте, соединяя вместе две половины переключателя. Прижмите деталь с поворотным механизмом к ее другой половине с помощью винта и двух маленьких штифтов, входящих в гнезда с другой стороны. Когда две стороны прижаты друг к другу, должно быть некоторое сопротивление, так как шипы со стороны механизма протыкают провода с другой стороны. Когда это сделано правильно, переключатель закрывается заподлицо, и винт можно прикрепить к гайке с другой стороны с помощью отвертки. Убедитесь, что провод, выходящий из переключателя, выглядит чистым.

Поворотный переключатель + параллельный шнур

1. Определите, где на шнуре вы хотите установить переключатель.
2. С помощью канцелярского ножа аккуратно разрежьте ткань, но не изоляцию, распутайте около 1 дюйма ткани и отрежьте ножницами для ткани.
№
3. Аккуратно обрежьте края ткани и закрепите силиконовой лентой, чтобы она не осыпалась.
4. Разделите две ветви параллельного шнура, осторожно надрезав середину изоляции между двумя проводами канцелярским ножом. Будьте осторожны, чтобы не проткнуть сами провода, просто проткните ножом щель между проводами и раздвиньте их.
5. Отрежьте горячую часть параллельного шнура в середине открытого участка. Горячий провод — это гладкая сторона, а ребристая сторона — нейтральный провод. Не обрезайте нейтральный провод.
6. Отрежьте примерно 1/8 дюйма проволоки с каждого конца горячей проволоки. Не зачищайте концы провода.
7. Вскройте переключатель с помощью крестообразной или маленькой плоской отвертки и вдавите нулевой провод в неразорванный канал, а горячие провода вдавите в места с разделительным сегментом.
8. Держите провода на месте, соединяя вместе две половины переключателя. Прижмите деталь с поворотным механизмом к ее другой половине с помощью винта и двух маленьких штифтов, входящих в гнезда с другой стороны. Когда две стороны прижаты друг к другу, должно быть некоторое сопротивление, так как шипы со стороны механизма протыкают провода с другой стороны. Когда это сделано правильно, переключатель закрывается заподлицо, и винт можно прикрепить к гайке с другой стороны с помощью отвертки. Убедитесь, что провод, выходящий из переключателя, выглядит чистым.

   Тонкий переключатель + витая пара

   1. Определите, где на шнуре вы хотите установить переключатель.
   2. Отрежьте горячую ветвь витой пары кусачками. Для провода витой пары с трассером на одной ножке горячий провод — это ветвь сплошного цвета, а нейтральный провод — ветвь с трассером. Для витой пары без трассировщика распустите немного ткани на одном конце провода. Нижний провод с однотонной изоляцией является горячим проводом. Нижний провод с полосой на изоляции является нулевым проводом. Оставьте нейтральную ногу неразрезанной.
   3. Обрежьте примерно 7/8 дюйма ткани с каждой стороны отрезанной горячей проволоки ножницами для ткани и завяжите концы ткани силиконовой лентой, чтобы она не осыпалась.
   4. Отрежьте примерно 3/8 дюйма проволоки с каждого конца горячей проволоки. Не зачищайте концы провода.
   5. Откройте переключатель с помощью крестообразной или маленькой плоской отвертки и вдавите нулевой провод в неразорванный канал, одновременно вдавливая горячие провода в места с шипами. Убедитесь, что горячие провода прижаты к шипам настолько, чтобы шип проткнул изоляцию и коснулся медного провода внутри.
   6. Установите крышку сбоку с механизмом переключателя, убедившись, что провода остаются на месте и входят в отверстия для проводов на каждом конце переключателя. Снова скрепите две части вместе винтами, используя крестообразную или маленькую отвертку с плоской головкой. Убедитесь, что провод, выходящий из переключателя, выглядит чистым.

      Тонкий переключатель + параллельный шнур

      1. Определите, где на шнуре вы хотите установить переключатель.
      2. С помощью универсального ножа аккуратно разрежьте ткань, но не изоляцию, распутайте около 2 дюймов ткани и отрежьте ножницами для ткани.
      №
      3. Аккуратно обрежьте края ткани и закрепите силиконовой лентой, чтобы она не осыпалась.
      4. Разделите две ветви параллельного шнура, осторожно надрезав середину изоляции между двумя проводами канцелярским ножом. Будьте осторожны, чтобы не проткнуть сами провода, просто проткните ножом щель между проводами и раздвиньте их.
      5. Отрежьте горячую часть параллельного шнура в середине открытого участка. Горячий провод — это гладкая сторона, а ребристая сторона — нейтральный провод. Не обрезайте нейтральный провод.
      6. Отрежьте примерно 3/8 дюйма проволоки с каждого конца горячей проволоки. Не зачищайте концы провода.
      7. Откройте выключатель с помощью крестообразной или небольшой плоской отвертки и вставьте нейтральный провод в неразорванный канал, одновременно прижимая горячие провода к шипам так, чтобы шип проткнул изоляцию и коснулся медного провода внутри.
      8. Установите крышку сбоку с механизмом переключателя, убедившись, что провода остаются на месте и входят в отверстия для проводов на каждом конце переключателя. Снова скрепите две части вместе винтами, используя крестообразную или маленькую отвертку с плоской головкой. Убедитесь, что провод, выходящий из переключателя, выглядит чистым.

         Винтажный тонкий переключатель + витая пара

         1. Определите, где на шнуре вы хотите установить переключатель.
         2. Отрежьте горячую ветвь витой пары кусачками. Для провода витой пары с трассером на одной ножке горячий провод — это ветвь сплошного цвета, а нейтральный провод — ветвь с трассером. Для витой пары без трассировщика распустите немного ткани на одном конце провода. Нижний провод с однотонной изоляцией является горячим проводом. Нижний провод с полосой на изоляции является нулевым проводом. Оставьте нейтральную ногу неразрезанной.
         3. Обрежьте примерно 1 дюйм ткани с каждой стороны отрезанной горячей проволоки с помощью ножниц для ткани и завяжите концы ткани силиконовой лентой, чтобы предотвратить осыпание.
         4. Снимите примерно 1/2 дюйма изоляции с каждого конца горячего провода. Скрутите многожильные медные жилы вместе.
         5. Откройте переключатель, вставив отвертку с плоской головкой в ​​одно из отверстий для проводов и раздвинув две части.
         6. Удалите два маленьких латунных наконечника, расположенных на диагональных краях боковой стороны механизма, и выбросьте их. Они останутся неиспользованными.
         7. Отвинтите клеммы в середине боковой стороны механизма с помощью небольшой отвертки с плоской головкой.
         8. Отвинтите по одному никелевому винту с каждой стороны коммутатора с помощью крестообразной или плоской отвертки. Отложите. Ослабьте противоположные никелевые винты на каждом конце настолько, чтобы можно было повернуть белый пластиковый зажим в сторону от отверстия для проводов, затем затяните винт, чтобы удерживать зажим на месте.
         9. Прикрепите каждый конец провода под напряжением к клеммам механизма переключения, вставив каждый открытый медный конец в клеммные отверстия с каждой стороны и затянув винты с помощью небольшой отвертки с плоской головкой. Немного потяните за каждый провод, чтобы убедиться, что провод закреплен между винтом и клеммой.
         10. Снова соберите белые пластиковые зажимы для проводов с никелевыми винтами поверх провода, проходящего через отверстия для проводов, затем защелкните крышку обратно на переключатель со стороны механизма. Убедитесь, что провод, выходящий из переключателя, выглядит чистым.

             Винтажный тонкий выключатель + параллельный шнур

             1. Определите, где на шнуре вы хотите установить переключатель.
             2. С помощью универсального ножа аккуратно разрежьте ткань, но не изоляцию, распутайте около 2 дюймов ткани и отрежьте ножницами для ткани.
             №
             3. Аккуратно обрежьте края ткани и закрепите силиконовой лентой, чтобы она не осыпалась.
             4. Разделите две ветви параллельного шнура, осторожно надрезав середину изоляции между двумя проводами канцелярским ножом. Будьте осторожны, чтобы не проткнуть сами провода, просто проткните ножом щель между проводами и раздвиньте их.
             5. Отрежьте горячую часть параллельного шнура в середине открытого участка. Горячий провод — это гладкая сторона, а ребристая сторона — нейтральный провод. Не обрезайте нейтральный провод.
             6. Снимите примерно 1/2 дюйма изоляции с каждого конца горячего провода. Скрутите многожильные медные жилы вместе.
             7. Откройте переключатель, вставив отвертку с плоской головкой в ​​одно из отверстий для проводов и раздвинув две части.
             8. Удалите два маленьких латунных наконечника, расположенных на диагональных краях боковой стороны механизма, и выбросьте их. Они останутся неиспользованными.
             9. Отвинтите клеммы в середине боковой стороны механизма с помощью небольшой отвертки с плоской головкой.
             10. Отвинтите по одному никелевому винту с каждой стороны коммутатора с помощью крестообразной или плоской отвертки. Отложите. Ослабьте противоположные никелевые винты на каждом конце настолько, чтобы можно было повернуть белый пластиковый зажим в сторону от отверстия для проводов, затем затяните винт, чтобы удерживать зажим на месте.
             11. Прикрепите каждый конец провода под напряжением к клеммам механизма переключения, вставив каждый открытый медный конец в клеммные отверстия с каждой стороны и затянув винты с помощью небольшой отвертки с плоской головкой. Немного потяните за каждый провод, чтобы убедиться, что провод закреплен между винтом и клеммой.
             12. Снова соберите белые пластиковые зажимы для проводов с никелевыми винтами поверх провода, проходящего через отверстия для проводов, затем защелкните крышку обратно на переключатель со стороны механизма. Убедитесь, что провод, выходящий из переключателя, выглядит чистым.

                 Винтажный тонкий переключатель + шкив

                 1. Определите, где на шнуре вы хотите установить переключатель.
                 2. С помощью универсального ножа аккуратно разрежьте ткань, но не изоляцию, распутайте около 2 дюймов ткани и отрежьте ножницами для ткани.
                 №
                 3. Аккуратно обрежьте края ткани и закрепите силиконовой лентой, чтобы она не осыпалась.
                 4. Разрежьте изоляционную оболочку, но будьте осторожны, чтобы не разрезать внутренние изолированные провода. Снимите куртку до силиконовой ленты, разрезав ее ножницами или канцелярским ножом. Удалите также пластиковую прокладку, затем используйте еще немного силиконовой ленты, чтобы обмотать шероховатые края обрезанной изоляции и зачистить концы.
                 5. Обрежьте горячий провод посередине оголенных внутренних проводов. Горячий провод — это черный провод, нейтральный провод — это белый провод, а если есть третий проводник, то заземляющий провод — это зеленый провод. Не обрезайте нейтральный провод или провод заземления.
                 6. Зачистите ½ дюйма изоляции с каждого конца провода под напряжением. Скрутите многожильные медные жилы вместе.
                 7. Откройте переключатель, вставив отвертку с плоской головкой в ​​одно из отверстий для проводов и раздвинув две части.
                 8. Удалите два маленьких латунных наконечника, расположенных на диагональных краях боковой стороны механизма, и выбросьте их. Они останутся неиспользованными.
                 9. Отвинтите клеммы в середине боковой стороны механизма с помощью небольшой отвертки с плоской головкой.
                 10. Отвинтите по одному никелевому винту с каждой стороны коммутатора с помощью крестообразной или плоской отвертки. Отложите. Ослабьте противоположные никелевые винты на каждом конце настолько, чтобы можно было повернуть белый пластиковый зажим в сторону от отверстия для проводов, затем затяните винт, чтобы удерживать зажим на месте.
                 11. Прикрепите каждый конец провода под напряжением к клеммам механизма переключения, вставив каждый открытый медный конец в клеммные отверстия с каждой стороны и затянув винты с помощью небольшой отвертки с плоской головкой. Немного потяните за каждый провод, чтобы убедиться, что провод закреплен между винтом и клеммой.
                 12. Снова соберите белые пластиковые зажимы для проводов с никелевыми винтами поверх провода, проходящего через отверстия для проводов, затем защелкните крышку обратно на переключатель со стороны механизма. Убедитесь, что провод, выходящий из переключателя, выглядит чистым.

Как подключить и установить электрическую розетку | HowToSpecialist

Эта статья о том, как подключить и установить электрическую розетку . Вообще говоря, на рынке существует множество типов электрических розеток в зависимости от географического региона. Электрические розетки различаются по форме, размерам и типу подключения. В Европе наиболее часто используемой электрической розеткой является так называемая Schuko, а в Северной Америке стандартной розеткой является NEMA 5-15 с двумя плоскими параллельными контактами и заземляющим контактом.

Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. Тем не менее, в этой статье мы покажем вам, как подключить и установить розетку Schuko в рамках пошагового проекта.





Для установки розетки Schuko необходимо следующее:

Материалы:

• электрическая розетка

Инструменты:

• защитные перчатки
• защитные очки
• универсальный нож
• измерительная лента
• плоскогубцы
• отвертка
• Тестер напряжения

Советы:

• отключить питание всех цепей вашего дома
• прежде чем прикасаться к какому-либо проводу, используйте тестер напряжения на каждом отдельном проводе розетки, чтобы убедиться, что питание отключено
• установка розетки – непростая работа, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного специалиста
9. Некоторые люди считают, что безопасно отключать только цепь, к которой вы подключаете и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание для всех цепей в вашем доме, так как вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.



Очистка соединительной коробки от краски и гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или гипсокартона с помощью плоскогубцев. Убедитесь, что вы удалили все материалы, которые находятся в месте соединения или над отверстиями для винтов соединительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашиваемой комнатой.

Однако, даже если вы заменяете старую розетку, лучше проверить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть правильно установлена ​​и выровнена.



Розетка Schuko

На этом изображении вы видите электрическую розетку, которую мы подключим и установим в месте соединения. Многим из вас это может показаться странным, так как это типичная европейская розетка , называемая Schuko , которая представляет собой розетку с заземлением.



Это очень безопасная электрическая розетка, поскольку она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.



Разборка розетки Schuko

После того, как Вы купили подходящую розетку для своих нужд, Вы должны разобрать розетку, используя отвертку. Эта операция необходима, так как вы будете подключать электрические провода к внутренней части розетки.

Затем открутите все винты, расположенные на крышке разъема, с помощью отвертки.

Умный совет:   поверните отвертку против часовой стрелки.



Части розетки Schuko

Если вы правильно выполнили предыдущую операцию, ваша розетка должна выглядеть так; у вас должны получиться две основные части: розетка и ее крышка.

Основная розетка — это компонент, который нам понадобится на следующих этапах, поэтому вы можете ненадолго оставить крышку в стороне, пока мы не закончим подключение розетки Schuko.

Умный совет: оставьте винты в крышке розетки, чтобы не потерять их.



Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пришло время подключить розетку. Следовательно, используйте плоскогубцы, чтобы обрезать провода на расстоянии около 7 дюймов/15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время без труда поместиться внутри распределительной коробки. Помните, что не нужно оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется переделывать операцию.



Установка электрических проводов в розетку

После того, как мы убедились, что провода обрезаны по нужному размеру, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 1 дюйм/2,5 см изоляции проводов.



Умный совет:  самый простой и эффективный способ снять изоляцию — использовать инструмент для зачистки проводов. Кроме того, вы должны выбрать правильный размер провода на калибре стриппера.



Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните конец провода в форме буквы L (или в форме буквы C, если розетка имеет другую систему блокировки), как показано на рисунке.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, синий — нейтраль, зелено-желтый — заземление. Электрический цветовой код отличается от страны к стране.

Каждый из этих проводов должен быть установлен в определенный слот розетки.



Установка фазного провода (коричневого) сбоку от розетки

Следовательно, заземляющий провод следует устанавливать посередине розетки, обычно внизу розетки.

Подключение нейтрали может быть разным в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод либо слева, либо справа от розетки. После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввернув винт.

Фазный провод следует подключить с противоположной стороны от нулевого соединения, а затем закрепить таким же образом.



Как установить розетку Schuko

Установка розетки в распределительную коробку

После подключения розетки необходимо согнуть провода, чтобы они идеально вошли в распределительную коробку. После этого осторожно вставьте выход в коробку, чтобы сначала попытаться проверить, достаточно ли места для выхода, чтобы зафиксировать его на месте.

Если проблем нет, то можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком сильно, заключается в том, что мы должны убедиться, что выпускное отверстие хорошо выровнено.



Использование лазерного уровня для выравнивания розетки

Чтобы выровнять розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это немного усложнит процесс, особенно для новички.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выпускное отверстие. Если вы заметили, что выпускное отверстие не выровнено, отвинтите его, а затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, ввернув винты по часовой стрелке.



Установка крышки выхода

Одним из последних шагов является закрепление крышки выхода на стене. К счастью, эта операция проста и не требует больше нескольких минут.

Просто установите крышку на розетку и закрепите ее винтами.

Умный совет: также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.



Крепление крышки выпускного отверстия винтами

С помощью отвертки прикрепите крышку к выпускному отверстию, двигаясь по часовой стрелке.
