Как работает циркуляционный насос: принцип подключения

Организовывая отопление загородного дома, важно учесть метраж жилища. Если это не маленькая дача, а двух или трёхэтажный дом, в котором общая площадь исчисляется сотнями квадратных метров, то для  решения отопительных задач будет недостаточно естественной циркуляции теплоносителя. В таких системах давление в трубопроводе не будет выше 0,6 мПа и для эффективного движения горячей воды в системе нужно произвести подключение циркуляционного насоса. Чтобы правильно выбрать такой агрегат, подобрать подходящее место для установки, нужно понимать принцип работы этого прибора.

Содержание

  • Особенности агрегата
  • Разновидности циркуляционных насосов
  • Как работает агрегат?
  • Устройство насоса

Особенности агрегата

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе.

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

  • в традиционных радиаторных системах;
  • при обустройстве водяного тёплого пола;
  • в геотермальных системах;
  • при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром.  Кроме этого прибор имеет следующие преимущества:

  • быстрота нагревания помещения;
  • котёл можно установить в любое подходящее место;
  • потери теплоносителя и воздушные пробки сведены к минимуму;
  • за счёт термореле обеспечивается автоматическое управление температурными режимами;
  • затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
  • поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Разновидности циркуляционных насосов

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

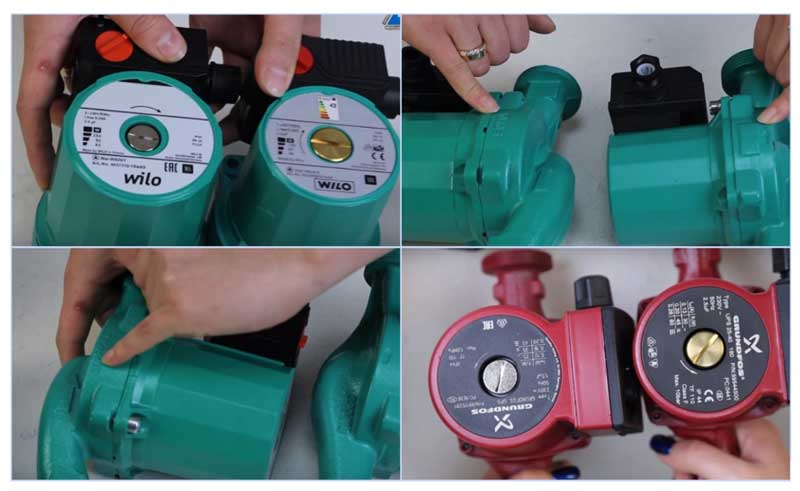

  1. Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
  2. Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

  • Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
  • Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
  • Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Как работает агрегат?

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями.  В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

  • На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
  • На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
  • Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой.

Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые  в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения –  всего 85 Вт.

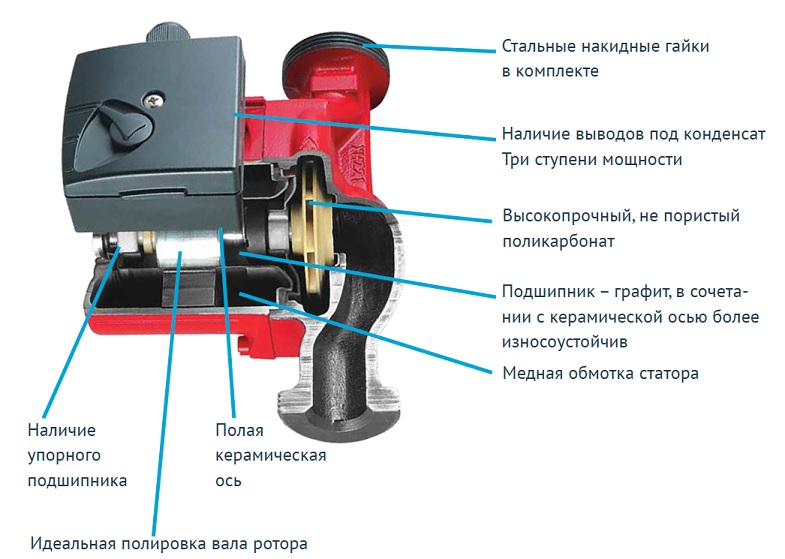

Устройство насоса

Главными элементами, из которых состоит циркуляционный насос, являются:

  • корпус из нержавеющей стали, бронзы, чугуна или алюминия;
  • роторный вал и ротор;
  • колесо с лопастями или крыльчатка;
  • двигатель.

Как правило, рабочее колесо – это конструкция из двух параллельных дисков, которые соединяются друг с другом посредством радиально выгнутых лопастей. В одном из дисков есть отверстие для протекания жидкости. Второй диск фиксирует крыльчатку на валу электродвигателя. Теплоноситель, проходящий через двигатель, выполняет функции смазки и охладителя для роторного вала в месте фиксирования рабочего колеса.

Поскольку статор двигателя находится под напряжением, он отделяется от ротора при помощи стакана, выполненного из нержавейки или углеродистого материала. Стенки стакана  толщиной 0,3 мм. Ротор фиксируется на керамических или графитовых подшипниках для скольжения.

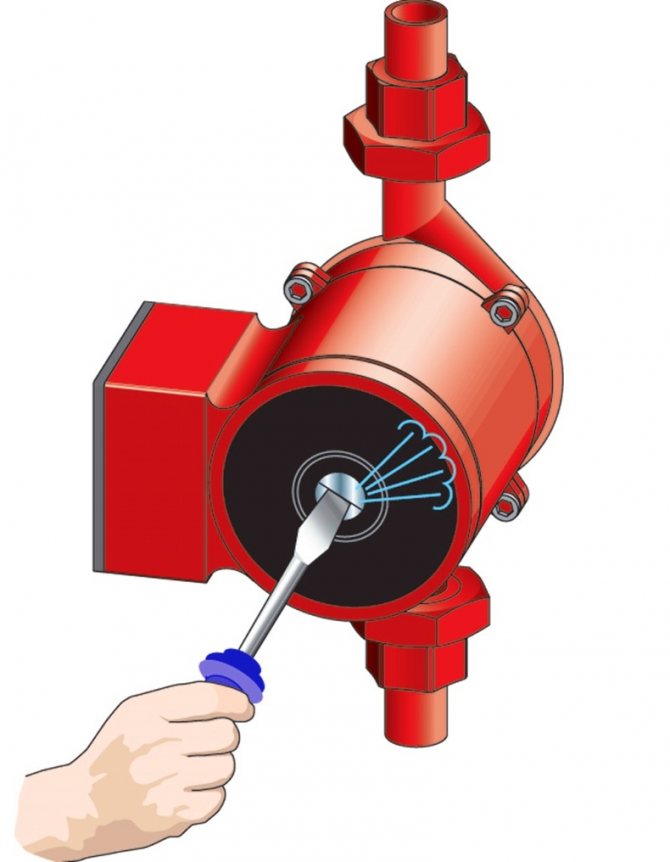

Почему не работает насос отопления.Ошибки при установке насоса на отопление.Циркуляционный насос

12+

10 месяцев назад

ДЕЛАЕМ САМИ20 подписчиков

Почему циркуляционный насос работает для отопления дома, но батареи холодные.Как работает насос в системе отопления. Почему не работает насос отопления и как исправить эту ошибку смотрим видео.

Правильная установка насоса отопления в доме даёт преимущества в его долговечном использовании и обогрева дома по всей площади внутри помещения.Установка циркуляционного насоса для отопления дома выбирается согласно площади, которую нам необходимо обогреть.Подключение насоса отопления дома должно проходить согласно выданной схеме подключения насоса отопления заводом изготовителем. Правильная установка насоса отопления дома обеспечит долговечность в его работе.Многие задаются вопросом:»Как установить насос отопления в доме,что бы он прослужил дольше и обогрев помещения был обхвачен полностью «Ставим тепловой насос для отопления дома согласно инструкции выданной заводом изготовителем.Не меняем положения самого насоса,если это не предусмотрено заводом.Схема подключения насоса отопления дома должна проходить строго по инструкции, которая идёт в сопровождении этого прибора.Как работает насос в системе отопления после установки его покажет время.Часто шумит насос отопления.В таком случае необходимо спустить воздух через клапан, который создает дополнительные звуки.
Часто спрашивают люди почему не работает насос циркуляционный для отопления дома после самостоятельной замены его. Насос то работает, но батареи холодные. Ищем причины почему не правильно работает система отопления при нормально рабочем насосе. Причин здесь может быть не сколько.Одна из них это схема подключения насоса отопления дома была не правильно проделана нами.Подключаем так,как показано видео.Вторая-это насос циркуляционный для системы отопления был поставлен не по направлению потока воды.Правильная установка насоса отопления дома покажет,что нагрев трубы будет проходить согласно закона физики.Почему не работает циркуляционный насос для отопления дома?Тепловой насос для отопления дома ставится по направлению потока воды в системе.При правильной установке насоса для отопления дома и при соблюдении схемы подключения его всё будет исправно работать.Установленный насос для отопления дома прослужит дольше,если мы будем за ним следить. Циркуляционный насос системы отопления с водяным ротором работает тише,чем с воздушным. Как работает насос отопления дома каждый сможет просмотреть в отопительной системе у кого он подключен.Работа насоса отопления дома всегда будет радовать нас,если сам насос для отопления дома будет исправно работать.Для этого необходимо сделать правильное подключение насоса отопления дома.Тепловой насос для отопления дома будет исправно работать и обогревать дом при правильной установке его. Установка циркуляционного насоса для отопления дома сделана правильно и система будет обогревать жилое помещение. Циркуляционный насос системы отопления с водяным ротором подходит по всем параметрам.Удачи! Ссылка на мой канал Делаем Сами: https://rutube.ru/channel/25014305/

Как работают тепловые насосы?

Тепловой насос забирает тепло из земли или воздуха вокруг здания и нагревает его до температуры, при которой дома и предприятия остаются теплыми внутри.

Узнайте о различных типах тепловых насосов, о том, как они работают и почему они могут помочь нам справиться с изменением климата дома.

Зачем нужны тепловые насосы?

Около 40 % глобальных выбросов приходится на здания, и большая их часть связана с тем, как мы отапливаем наши дома и предприятия. Использование природного газа для отопления обеспечивает почти 20% британского выбросов парниковых газов , а на северо-востоке США это около 35%. Переход на более чистые и низкоуглеродные варианты сыграет решающую роль в борьбе с изменением климата.

Чтобы сократить наши выбросы углерода и достичь чистого нуля , нам необходимо перейти от отопления, основанного на топливе с высоким содержанием углерода, к более чистым, низкоуглеродным или нулевым альтернативам. Одной из таких альтернатив являются тепловые насосы .

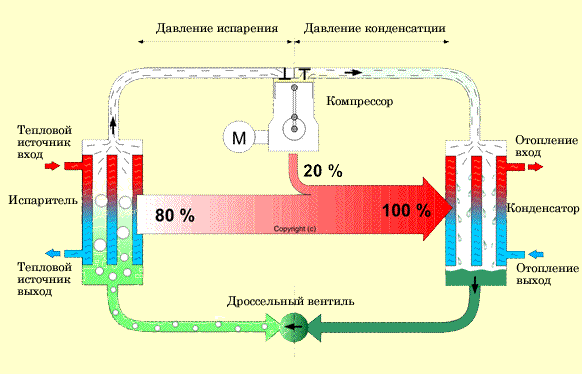

Как работает тепловой насос

Тепловой насос работает как холодильник наоборот; вместо того, чтобы охлаждать вашу еду, он обогревает ваш дом с помощью хладагента, который может испаряться в газ и конденсироваться в жидкость.


  1. Источник тепла – наружный воздух или тепло из земли – продувается или перекачивается через теплообменную поверхность внешней части теплового насоса.


  2. Это тепло (хотя и холодное по сравнению с домом с центральным отоплением) достаточно теплое, чтобы специальный жидкий хладагент испарился и превратился в газ.


  3. Затем этот газ проходит через компрессор, который увеличивает давление и, таким образом, вызывает повышение его температуры.


  4. Газ (теперь нагретый) проходит над внутренней поверхностью теплообмена. Затем это тепло может быть либо рассеяно по всему помещению, либо передано в систему центрального отопления или горячего водоснабжения.


  5. Температура газа падает по мере того, как тепло передается в дом, и впоследствии он возвращается в жидкое состояние.


  6. Цикл реверсивного охлаждения повторяется до тех пор, пока в вашем доме или офисе не будет достигнута требуемая температура на термостате.

Так как земля и воздух снаружи всегда содержат некоторое количество тепла, тепловой насос может снабжать дом теплом, даже когда на улице холодно. Чтобы тепловые насосы работали наилучшим образом, также важно, чтобы в доме была установлена ​​хорошая энергоэффективность, например, эффективная изоляция.

Существуют различные типы тепловых насосов: воздушные, грунтовые и гибридные тепловые насосы.


Как работает воздушный тепловой насос?

Как работает геотермальный тепловой насос?

Как работает гибридный тепловой насос?

Как тепловые насосы могут сократить наши выбросы, если они работают на электричестве?

Тепловые насосы используют электричество, но они могут производить в два-три раза больше тепла, чем потребляют электроэнергии.

Системы тепловых насосов предназначены для извлечения большего количества тепловой энергии из окружающей среды, чем энергия, которую они потребляют для производства тепла.

Кроме того, само производство электроэнергии приближается к нулевому уровню. Возобновляемые источники энергии, такие как  солнечная энергия  и  энергия ветра все чаще питают наши системы, а это означает, что электричество, используемое для питания тепловых насосов, становится чище.


Можно ли использовать тепловые насосы в качестве кондиционеров?

Да, цикл теплового насоса является полностью обратимым, и тепловые насосы могут обеспечивать круглогодичный климат-контроль в помещении – обогрев зимой и охлаждение летом.


Объяснение дополнительной энергии

Что такое тепловой насос?
Что такое чистый ноль?
Что такое зеленая энергия?
Как работает солнечная энергия?

Просмотреть все статьи с объяснением энергии

ENERGY STAR Спросите у экспертов | Продукты

Если вы хотите заменить систему кондиционирования воздуха или отопления в своем доме, вы можете подумать о тепловом насосе с воздушным источником. Эти продукты обеспечивают прохладу летом, как и стандартные кондиционеры, но также обеспечивают тепло зимой. Но как именно они делают и то, и другое?

Как работают тепловые насосы летом

В летние месяцы тепловой насос работает так же, как обычный кондиционер. В стандартных кондиционерах используется хладагент для поглощения нежелательного тепла в вашем доме и передачи его в воздух снаружи. Это происходит путем изменения давления охлаждающей жидкости. При низком давлении хладагент легко поглощает любое тепло, имеющееся в воздухе, и испаряется из жидкого состояния в газообразное. При высоком давлении газообразный хладагент имеет более высокую энергию, чем наружный воздух, поэтому он передает тепло окружающему воздуху, а хладагент снова конденсируется в жидкость при охлаждении. Контролируя давление хладагента, кондиционер может отводить тепло из вашего дома даже в очень жаркие дни.

Как работают тепловые насосы зимой

Тепловой насос использует тот же самый цикл «работы в обратном направлении» зимой, чтобы извлекать тепловую энергию извне и передавать ее в ваш дом. Даже когда на улице очень холодно, в воздухе все еще остается некоторое количество тепловой энергии. Поскольку наружный воздух обладает большей энергией, чем холодный хладагент низкого давления, хладагент поглощает это тепло и испаряется. Как и в цикле кондиционирования воздуха, газовый хладагент может находиться под давлением, что повышает температуру. Когда хладагент возвращается в ваш дом по трубопроводу, он используется для нагревания воздуха внутри, пока тепло не будет извлечено и не сконденсируется обратно в жидкость, после чего цикл продолжится.

Как тепловой насос экономит энергию?

Поскольку он перемещает тепло из одного места в другое, а не производит его, тепловой насос использует меньше энергии для обогрева вашего дома, чем обычная электрическая или газовая система.
