Ремонт обратного клапана: причины поломки и разбор

Главная
Информация
Статьи
Как разобрать обратный клапан?

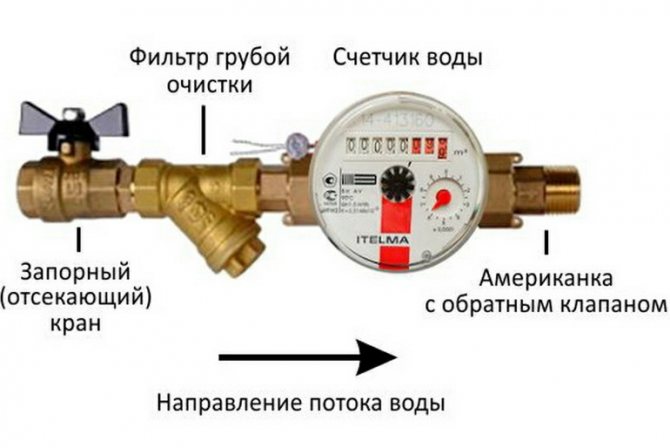

Обратный клапан довольно-таки простой и надежный механизм, поэтому при корректном его использовании выходит из строя он редко. Но у любого механизма может случиться поломка. Когда клапан неисправен, он уже не способен сдерживать рабочую среду. Для того, чтобы понять в чем дело нужно разобрать арматуру. Как это правильно сделать, всегда можно найти в руководстве по использованию.

Перед тем как производить демонтаж обратного клапана необходимо проверить следующие моменты:

в системе должно отсутствовать давление,
рабочая среда должна быть выпущена из системы,
рабочая среда должна остыть,
систему необходимо проветрить, когда работаешь с токсичными и едкими потоками;
после окончания работ нужно проверить герметичность всех соединений.

Причины неисправности обратного клапана

Давайте рассмотрим причины, по которым клапан может не работать и что в этом случае делать.

1. Маленький расход

Если Вас насторожил маленький расход рабочей среды возможными проблемами могут быть:

загрязнение фильтра перед клапаном,
засор водопровода.

Для устранения первой проблемы поможет смена или очистка сетки. Во втором случае, целесообразным будет прочистка системы водоснабжения.

2. Громкая работа арматуры

Если вас беспокоит громкая работа арматуры, возможными причинами могут быть:

неправильно выбранный размер обратного клапана, соответственно, для её устранения необходимо будет произвести замену клапана с правильно выбранным диаметром арматуры;
нет прямых участков или компенсаторов для стабилизации работы потока до и после арматуры,
сильная скорость потока,
установка клапана осуществлена близко от насоса.

Для устранения трех последних возможных причин нужно всего лишь применить компенсаторы.

3. Протечка в арматуре

Случилось так, что вы обнаружили протечку в клапане. Она могла возникнуть в результате:

загрязнения твердыми частицами,
повреждения клапана или кольца.

В случае загрязнения панацеей будет прочистка клапана и установка сеточки, в случае повреждения необходимо будет обратиться к поставщику и заменить механизм.

Разбор обратного клапана

Разбор обратного клапана производится в следующей последовательности:

Для начала необходимо отвернуть гайки, снять фланцы и шайбы. Затем снять запорный орган, отвернуть крышку и снять оболочку, сжать по диаметру патрубок и вытащить его, снять оболочку с фланцев.

Сбор обратного клапана происходит, соответственно, в обратном порядке: на запорный орган надевается оболочка и закручивается крышкой, сжимается патрубок и вставляется в корпус, затем в корпус устанавливается запорный орган, одевается оболочка на фланцы, и они вставляются, также, в корпус, после вворачиваются шпильки, на шпильки устанавливается клапан и закручиваются гайки и шайбы.

Разборка обратного клапана, установленного в водонагревателе

У многих в домах и на дачах имеются водонагреватели, давайте также уделим внимание демонтажу обратного клапана из бойлера. Для начала необходимо обесточить электроприбор. После откручивания гайки повернуть трубопровод холодной воды, отвинтить гайку с вентильного блока, снять гильзу, пружину и сам клапан, почистить посадочное место в вентиле, в случае необходимости заменить клапан.

Если обратный клапан не может сдержать поток рабочей среды, то лучшим вариантом будет вызвать специалиста, который гарантированно устранит неисправность. Если же случился обычный засор, то можно справиться самостоятельно: прочистить клапан моющими средствами и поставить обратно. Что важно, всегда необходимо соблюдать технику безопасности.

Особенности эксплуатации обратных клапанов

Обратный клапан предназначен для пропускания жидкости(воды бассейна) в одном направлении и ограничении в обратном.

По своему устройству и условиям эксплуатации обратные клапаны требуют регулярного технического обслуживания. В отсутствии последнего происходит засорение запорного механизма клапана и в какой то момент можно ожидать нештатную работу гидросистемы бассейна.

Рассмотрим различные места применения обратных клапанов и варианты внутреннего их устройства и особенности работы.

Виды обратных клапанов и их внутреннее устройство

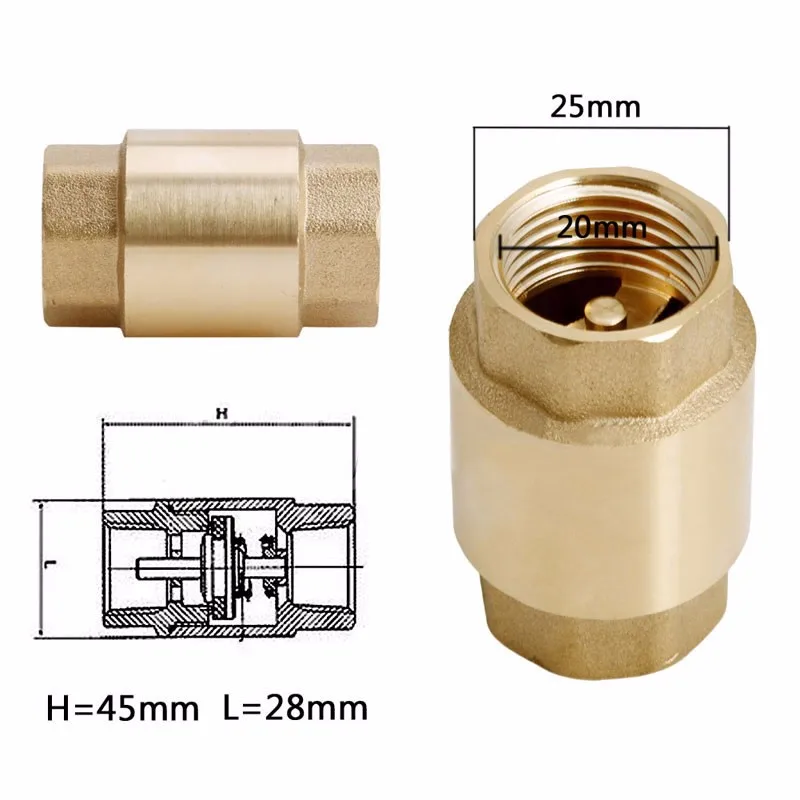

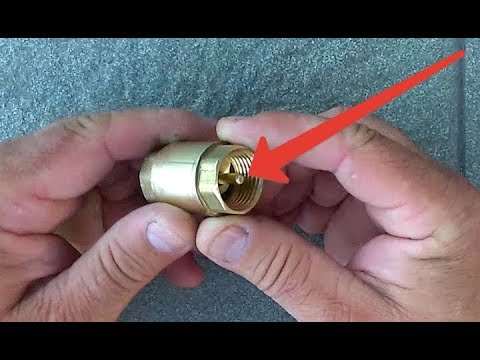

Клапан с пружинным и шариковым запорным устройством разборный

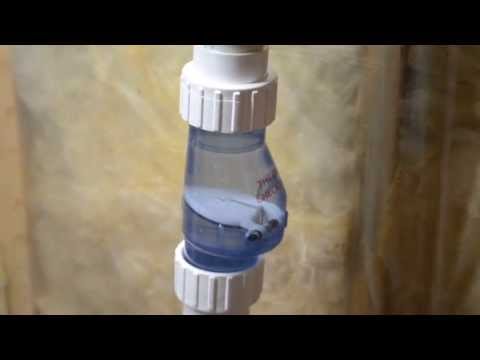

Лепестковый обратный клапан неразборный
Шариковый обратный клапан неразборный

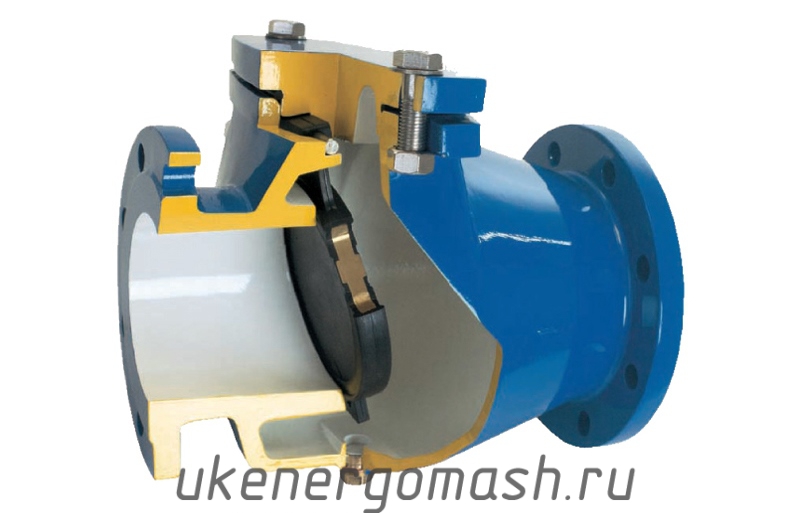

	Лепестковый обратный клапан, фланцевый

Обратный клапан на водозаборе воды из переливной емкости
Самое тяжелое место для работы обратного клапана.

Вся грязь и мелкие какие-то предметы из
переливного лотка попадают в переливную емкость. Циркуляционный насос фильтра засасывает загрязненную воду из емкости и она через обратных клапан попадает для очистки на песок фильтра. Частицы загрязнения размерами больше чем пропускающее сечение клапана клинет запорное устройство и клапан превращается в обыкновенную трубу с повышенным гидравлическим сопротивлением потоку воды.
Последствия засорения: если после обслуживания, а точнее после чистки чаши бассейна подводным пылесосом, забыли закрыть кран форсунки пылесоса, вода из чаши может медленно переполнить переливную емкость при работающем насосе фильтра. При неработающем насосе фильтра, если циркуляция планово останавливается по таймеру, емкость переполнится достаточно быстро. Так же может аварийно выключиться электричество, результат аналогичен. В отсутствии аварийного перелива в переливной емкости будет залито техпомещение и прилегающие комнаты.

Утилизация аварийной воды может быть как в канализацию(ливневку), если позволяют высоты, так и в аварийный приямок. Из аварийного приямка аварийная вода выкачивается к канализацию(ливневку) дренажным насосом. Следует уповать на его исправность. При работах по обслуживанию бассейна дренажный насос для проверки работоспособности следует запускать методом проливки. Не исключается периодическое его обслуживание согласно документации на него.
Пружинный, шариковый клапан более подвержен заклиниванию, чем клапан лепестковый. Очень легко заклинивает запорное устройство попавший из фильтра песок.
Если бассейн какое-то время простоял с водой но без фильтрации обратный клапан может закальцинироваться в закрытом состоянии. Умеренное постукивание по клапану может помочь или разборка.

См. Обслуживание обратных клапанов

Обратный клапан на циркуляционном насосе песчаного фильтра

На циркуляционном насосе обратный клапан применяется, когда насос работает попеременно в связке с другими насосами.

Его функция здесь — не допустить байпаса через неработающий насос. Проблему с клапаном легко диагностировать, посмотрев через прозрачную крышку волосоловки неработающего насоса фильтра. Если вода в волосоловке неспокойна и бурлит, однозначно чистите обратные клапана на связанных насосах.
См. Обслуживание обратных клапанов

Обратный клапан на форсуночной линии после водоподготовки
Роль его: исключить попадание дозирующихся после клапана химреагентов в теплообменник или другое оборудование при остановке потока, а так же предупреждение стока воды из чаши бассейна в переливную емкость.

Этот клапан почти никогда не обслуживается, поскольку пропускает исключительно чистую воду, разве что изнашивается от срока службы.
См. Обслуживание обратных клапанов

Обратный клапан на линии подсоса воздуха гидромассажной форсунки, противотока
Обратный клапан на подсос воздуха монтируется с краном со стороны воды для обслуживания. В рабочем состоянии кран открыт, при обслуживании закрывается. Нормальным явлением считается висящая капля на клапане. Это случается при неплотном прилегании уплотнения.
Как такового обслуживания не требуется, надо всего лишь понажимать пальцем запорный механизм несколько раз, чтобы уплотнение промылось стекающей водой. Или все же разобрать?

Обратный клапан на обьединенной линии промывки фильтра и аварийного перелива переливной емкости

Обратный клапан устанавливается при обьединении линий, когда есть возможность сделать аварийный перелив в канализацию(ливневку). Он предотвращает попадания промывочной воды в переливную емкость.
Используется всегда лепестковый обратный клапан, чтобы не создавать противодавления самотечной воду аварийного перелива. Иногда для экономии клапан заменяется краном.
Дело в том, что лепестковый обратный клапан имеет гораздо меньшее сечение для потока нежели его номинальное трубное присоединение. Из-за этого приходится брать клапан на 2 размера больше и к нему переходы, плюс фланцы и крепеж.

Соответственно и цена складывается.
Практически не обслуживаемый клапан, поскольку его ставят со страхующими целями и он мало или совсем не работает.

Обратный клапан линии аэромассажных гейзера, плато, лежаков
Обратный клапан ставится как можно ближе к закладной

, перед ним только кран для обслуживания. Хорошо бы ставить такой клапан на вертикальной трубе, но на горизонтальной он хорошо работает.
Цель клапана:
— уменьшить время начала работы гейзера от момента нажатия кнопки;
— предохранить от затопления техническое помещение при переполюсовке фаз компрессора. Трехфазный компрессор вращается при переполюсовке в обратную сторону, т.е. наоборот всасывает поток воды. Если в отсутствии обратного клапана поток пройдет через воздушную петлю и попадет в компрессор, то струю будет почти невозможно остановить.
См. Обслуживание обратных клапанов

Как починить обратный клапан вашего дома на колесах

На протяжении многих лет я делился временными решениями для неработающего водонагревателя и печи, предлагал резервные планы на случай, если что-то не работает, и что нужно упаковать в сумку с электричеством, чтобы сохранить ваши 12 -вольтовая система работает, когда что-то идет не так.

Вот еще один совет. Совсем недавно обратный клапан на моем городском водозаборнике решил сработать, позволив пресной воде выходить из дома на колесах при включении водяного насоса. Плохая вещь, когда вы занимаетесь бундокингом с ограниченным количеством воды в аквариуме.

Не позволяйте обратному клапану оборвать ваше пребывание в глуши.

Для тех, кто только начинает жить в доме на колесах, есть обратный клапан за подключением к городскому водопроводу. Клапан предназначен для того, чтобы городская вода под давлением попадала в водопроводную систему дома на колесах, когда он был подсоединен к заряженному нагруднику шланга через водяной шланг в парке на колесах, и не позволял водяному насосу перекачивать воду из резервуара с питьевой водой на землю, когда он не был на крючке. к заряженному нагруднику.

Излишне говорить, что когда обратный клапан выходит из строя во время сухого кемпинга в нескольких милях от источника питьевой воды, потеря части или всей пресной воды может положить конец вашему походу.

В моем случае предательский звук водяного насоса «молния» часто предупреждал меня о проблеме. Много раз, когда обратный клапан не садится должным образом, вы можете просто нажать на пружину обратного клапана снаружи дома на колесах, позволяя воде хлынуть наружу. Это часто вымывает то, что мешает клапану полностью закрыться.

Вставка в форме диска.

В моем случае это не решило проблему. Следующий вариант (временное решение) — заглушить подключение к городскому водопроводу. Большинство RVers (включая меня) не носят с собой заглушку садового шланга с наружной резьбой.

Следующий вопрос: что у вас должно служить вилкой? Вещи, которые, вероятно, будут иметь с собой RVer с наружной резьбой шланга: регулятор давления воды, шланг для пресной воды, водяной тройник или заглушка, используемая для подготовки к зиме.

Давайте посмотрим, как каждый из вышеперечисленных предметов можно использовать для временного решения вашей проблемы:

Регулятор давления воды : Найдите нетоксичный предмет в форме диска (диаметром примерно 7/8 дюйма), который поместится в подключение к городскому водопроводу. Примерами являются никель США или игровой счетчик (маленькая покерная фишка). Поместите диск напротив шайбы шланга в водопроводной арматуре, а затем завинтите регулятор на место, чтобы закрыть утечку.

Водяной штуцер : Если на выходах водяного штуцера есть заглушки, вы можете просто прикрутить один из штуцеров к водопроводу, и проблема будет решена. Если для этого нет свободного места, вкрутите водяной шланг в водопроводную трубу и заткните другой конец шланга тройником. Если тройник не имеет затворов, используйте описанный выше дисковый метод с регулятором давления.

Шланг для пресной воды : Вы можете вкрутить охватываемый конец шланга в штуцер городского водопровода, а затем перегнуть шланг. Не лучший вариант для вашего шланга, но он будет работать, пока вы не сломаете лагерь.

Использование регулятора давления для фиксации диска.

Выпускная пробка : Если у вас есть хорошая пробка со штоком автомобильного клапана, просто вкрутите ее в штуцер городского водопровода, и все готово. Если у вас есть дешевый вариант без штока клапана, используйте дисковый метод, описанный выше для регулятора давления.

Не оставляйте водяной насос включенным, когда вы находитесь вдали от своего дома на колесах. Вы никогда не знаете, когда может произойти отказ водопровода, и никто не хочет, чтобы их дом на колесах был затоплен или пресная вода выкачивалась на землю, как описано в этой статье.

Помните, что дом на колёсах — это дом на колёсах, и, как и в случае с домом, всё может пойти не так. Тем не менее, не позволяйте этому остановить вас от RV, просто будьте готовы к этим маленьким неровностям на дороге и относитесь к ним как к еще одному приключению.

См. также: Почему вы можете подумать об установке системы фильтрации воды для автофургона на своей машине [ВИДЕО]

Дэйв Хелгесон

Следите за приключениями Дэйва на автофургоне, когда он путешествует по Западу в поисках забытых и уникальных мест. Для Дейва дом там, где его припарковали, и чем дальше, тем лучше!

Как снять и почистить обратный клапан Coleman

Обратный клапан может стать серьезной проблемой. До него очень трудно добраться и почти невозможно удалить, если у вас нет подходящих инструментов. Это, безусловно, самая сложная часть лампы, фонаря или печи.

Обратный клапан представляет собой небольшой латунный корпус с запорным шаром в нижней части, размером примерно с шарик. Обратный шар перемещается вверх и вниз внутри корпуса, что соответствует открытию или закрытию обратного клапана.

Когда обратный клапан открыт, запорный шар опущен, и воздух может поступать в фонтан из насоса. Когда обратный клапан закрыт, обратный шар поднимается вверх и блокирует утечку воздуха обратно из фонтана.

Обычная неисправность обратных клапанов — течь. Любое постороннее вещество на контрольном шаре или его седле вызовет утечку, потому что оно не может правильно сидеть. Это может произойти из-за грязи, масла из насоса или из-за попадания в него топлива из колодца. это небезопасно для утечки давления из прибора во время его горения.

За некоторыми исключениями все обратные клапаны Coleman® снабжены «воздушным штоком», который обеспечивает второй уровень защиты от утечек под давлением.

Он вкручивается в обратный клапан и блокирует поток воздуха при полном повороте по часовой стрелке. Воздушный шток поворачивается вращением рукоятки насоса.

Большинство фонарей и печей оснащены одной из комбинаций обратного клапана и пневматического штока, показанных выше. Верхний — это то, что вы получите, если закажете новую замену, и он также установлен в большинстве приборов, произведенных с 19-го века.80-е годы. Центральный набор является оригинальным для большинства приборов, проданных в период с середины 1940-х до 1980-х годов. Два верхних обратных клапана имеют одинаковый размер, но имеют разные воздушные штоки. Если вы устанавливаете запасной обратный клапан, вы должны использовать входящий в комплект сменный шток.

Нижний обратный клапан/воздушный шток взят от двухкорпусного фонаря 1940-х годов и совершенно отличается как по форме, так и по размеру. Замены этому обратному клапану нет. Если у вас есть военный фонарь 220B/228B или 220C/228C, имейте это в виду и не уничтожайте оригинал.

Проверка обратного клапана. Вы должны иметь хорошую крышку топливного бака, чтобы выполнить этот тест. Просто дайте вашей печи или фонарю от 20 до 25 насосов, а затем полностью нажмите на насос, но не поворачивайте его по часовой стрелке, чтобы «закрыть». Слегка коснитесь пальцем отверстия в рукоятке насоса. Если он ничего не делает, ваш обратный клапан хорошо герметичен, и вы в порядке. Если насос поднимается на вас, воздух проходит мимо обратного клапана, и у вас есть проблема.

Насколько проблематична следующий вопрос. Если насос поднимается очень медленно, через обратный клапан проходит немногое, и из-за пневматического штока с вами, вероятно, все будет в порядке. Если он быстро растет, игра окончена. Вам необходимо очистить и/или снять обратный клапан.

Очистка установленного обратного клапана. Вылейте все топливо из фонаря или печи. Как только вы снимите насос и воздушный шток, вы увидите обратный клапан. Запорный шар и его гнездо находятся внизу, и до них трудно добраться очистителем.

Уксус — первое чистящее средство, которое я рекомендую вам попробовать. Установите фонарь или бак-печку так, чтобы цилиндр насоса был почти вертикальным, и заполните его почти полностью. Затем немного вставьте насос в цилиндр, чтобы протолкнуть часть уксуса через обратный клапан.

Это позволит уксусу попасть во впускную трубку для воздуха, которая находится на другом конце обратного клапана, и обеспечит его попадание на как можно большую часть обратного шара и седла. Позвольте ему сидеть там в течение нескольких часов. Смойте весь уксус, который попадет на внешнюю часть фонтана, потому что он может повредить краску или никелевую пластину.

Если у вас возникла та же проблема после длительного замачивания в уксусе, вы можете сделать следующий шаг и использовать CLR или Lime Away. Вы не хотите оставлять эти продукты в фонаре или печи более чем на час. Снова протолкните его за обратный клапан и немедленно очистите фонтан снаружи. Когда замачивание закончилось, хорошо промойте цилиндр насоса теплой водой и выдавите немного в колодец, чтобы избавиться от очистителя.

Снятие обратного клапана. Я собираюсь предложить вам три способа снятия обратного клапана. Первый будет стоить вам отличной плоской отвертки, а шанс вытащить обратный клапан составляет около 50%. Второй способ обойдется вам примерно в 15 долларов в хозяйственном магазине, но он вытащит около 90% из них и уничтожит все обратные клапаны, которые увидит. Последний вариант стоит около 50 долларов с доставкой и доставит 99,9% из них без повреждений.

Не пытайтесь это сделать, если у вас нет необходимости устанавливать новый обратный клапан. Есть очень большая вероятность, что вы испортите тот, что в вашем приборе. Если у вас нет замены, настоятельно рекомендую использовать способ №3.

Метод 1: Отвертка. Идеальной плоской отвертки для этой работы не существует, но можно сделать подходящую. Вам нужно будет отшлифовать один, чтобы он плотно вошел в прорезь в верхней части обратного клапана.

Старая отвертка на фотографиях — это та, которую я заточил около 20 лет назад, и это был мой первый инструмент для снятия обратного клапана. Я до сих пор использую его для установки. Это отвертка размером 3/8 x 6 дюймов, которую я заземлил сверху, чтобы она лучше подошла к прорези в обратном клапане. Он действительно хорошо подходит к оригинальным винтажным обратным клапанам, но остается немного неаккуратным на новом типе замены. Размер прорези в двух старинных обратных клапанах очень близок к 7/64 дюйма, в то время как размер замены немного больше — 1/8 дюйма.

Ваше лезвие не может быть шире 3/8 дюйма, иначе оно может повредить источник или резервуар. Мое закончилось шириной 11/32 дюйма. Вставьте отвертку в печь или фонарь, чтобы увидеть, сколько у вас помоев. Если он чувствует себя действительно ослабленным, отшлифуйте примерно 1/16 дюйма от кончика и проверьте его снова. У меня лезвие имеет толщину 3/32 дюйма.

У вас есть только один шанс; он либо выйдет, либо вы его разденете. Распылите проникающую жидкость в цилиндр насоса так, чтобы полностью закрыть обратный клапан. Дайте настояться в течение нескольких часов или дней. Как только вы будете готовы, высушите его. Опустите отвертку в цилиндр насоса и осторожно вставьте лезвие в прорезь. Держите отвертку по центру цилиндра насоса и дважды или трижды слегка ударьте по ней молотком. Не стучите, просто стучите.

Теперь можно попытаться повернуть отвертку против часовой стрелки. Сильно надавите, чтобы лезвие оставалось в прорези, затем поверните. Вам понадобится помощь плоскогубцев или гаечного ключа, чтобы помочь вам повернуть отвертку. По-медленнее. Если не поддается, попробуйте замочить подольше.

Произойдет одно из двух. Либо обратный клапан «выскочит», либо паз из мягкой латуни сорвется и разрушится.

Если получится, поздравляем! Если нет, вы можете попробовать еще раз, но вам, вероятно, придется извлечь его.

Не пытайтесь это сделать, если у вас нет нового обратного клапана для установки. Вы уничтожите оригинал с помощью экстрактора. Если у вас нет запасного обратного клапана, я настоятельно рекомендую вам использовать метод № 3.

Способ 2: инструмент извлечения . Если трюк с отверткой не сработал, следующим шагом будет извлечение обратного клапана. Вы можете купить небольшой набор экстракторов из 5 предметов менее чем за 20 долларов или купить тот, который вам нужен, примерно за 7 долларов.

Первый шаг — определить, какой экстрактор вам понадобится. На фотографии крупным планом показаны два обратных клапана и воздушные штоки. Размер и форма наконечника штока подскажут вам, какой экстрактор подойдет вам лучше всего. Верхний воздушный шток (новый/замена) представляет собой прямой латунный стержень с заостренным концом и резьбой, а нижний (винтажный) имеет большую головку, припаянную к латунному валу.

Если воздуховод, который вы вытягиваете из фонаря или печи, выглядит как верхний, вам следует использовать экстрактор №3. Если у вас есть воздушный шток большего размера, показанный внизу, вам понадобится экстрактор № 5. Набор Irwin слева можно приобрести в Ace® Hardware менее чем за 15 долларов. Отдельные экстракторы стоят от 5 до 7 долларов каждый.

Поскольку экстракторы имеют длину всего несколько дюймов, вам понадобится второй инструмент, чтобы захватить их, пока вы вставляете наконечник в корпус помпы. Вы можете использовать стандартный удлинитель на 3/8 дюйма из набора гаечных ключей с храповым механизмом, чтобы повернуть экстрактор № 5. Экстрактор № 3 намного меньше. Вы можете приобрести «удлинитель сверла», изображенный справа, в магазине Lowe’s® менее чем за 10 долларов. Этот инструмент имеет пару установочных винтов на конце, которые будут удерживать меньший экстрактор

Вставьте экстрактор в удлинитель, а затем поместите наконечник экстрактора в центральное отверстие обратного клапана Ударьте по удлинителю гаечным ключом или молотком чтобы дать ему хороший прикус, а затем поверните удлинитель против часовой стрелки.Спиральные канавки экстрактора захватят обратный клапан и отвинтят его от фонтана или резервуара.

Способ 3: Средство удаления . Инструмент для удаления обратного клапана, который я использую и рекомендую, изготовлен коллекционером Coleman Майком Уэллсом. Если вы заинтересованы в приобретении этого инструмента, обратитесь к разделу «Специальные инструменты» на этом веб-сайте или нажмите здесь. Этот инструмент является очень выгодным вложением, если вы собираетесь работать более чем с одним фонарем или печью. это в основном пара стальных стержней и двухстороннее сверло.

Подходит для обратных клапанов обоих размеров и стилей. Вы просто вставляете биту в цилиндр насоса, вставляете резьбовой стержень и ввинчиваете его в обратный клапан. Распорка и барашковая гайка крепят долото и шток к обратному клапану. После затяжки весь блок поворачивается с помощью гаечного ключа, и он вытягивает обратный клапан.

Очистка обратного клапана. После того, как вы сняли обратный клапан, очистка довольно проста. Вы можете замочить его в уксусе на ночь, и обычно это помогает. Я добился большого успеха, используя морское желе на действительно грязных обратных клапанах.

Используя старую зубную щетку, нанесите морское молочко на оба конца обратного клапана. Покрутите его с обоих концов, просто чтобы убедиться, что он попал на контрольный шар и в седло. Дайте ему постоять час или около того.

Тщательно промойте обратный клапан в теплой воде и убедитесь, что весь морской гель смыт. Поднесите обратный клапан к губам и попытайтесь пропустить через него воздух в обоих направлениях. Одно направление должно быть легким, но вы НЕ должны пропускать воздух в другом направлении.

Последняя мысль. Возможно, вы заметили, что на сменных обратных клапанах есть уплотнительное кольцо, а на оригинальных старинных клапанах может и не быть. Это уплотнительное кольцо хорошо герметизирует, и если вы собираетесь оставить оригинальный обратный клапан, я рекомендую добавить его. Я нашел довольно хорошую пару в местном магазине оборудования Ace®; они имеют ширину 1,5 мм, внутренний диаметр 7 мм и наружный диаметр. 10 мм. Они немного толще оригинальных, но плотно прилегают и обеспечивают хорошее уплотнение.
