Как регулировать реле давления воды для насоса: настройка + подключение реле к насосу

Насосная станция: как отрегулировать давление

Насосная станция – это комплексная система, в которой нужно и можно регулировать давление. Насосная станция представляет собой поверхностный насос, соединенный гибкой подводкой с гидроаккумулятором и управляющим насосом реле давления. Именно реле давления и отвечает за регулировку давления в системе.

Чаще всего, реле давления воды для насоса уже настроено оптимально. Однако, если нужны индивидуальные настройки, то это возможно сделать. Для регулировки давления в самом реле есть два болта, которые расположены под крышкой устройства.

Давление в гидроаккумуляторе насосной станции есть так называемое «нижнее» и «верхнее». «Нижнее» давление регулируется большим болтом №1. Если Вы повернете болт по часовой стрелке, то Вы увеличите давление, а если будете поворачивать против часовой стрелки — уменьшать. «Верхнее» давление можно регулировать с помощью малого болта №2.

1. – винт изменения значения верхнего и нижнего давления (Р) одновременно;
2. – винт изменения разности P между верхним и нижним давлением;
3. – клеммы подключения двигателя;
4. – клеммы подключения электропитания;
5. – клеммы подключения заземления.

Вращением винта 1 производится установка значения давления (Р) включения (нижнее давление) и выключения (верхнее давление) насоса.

Вращение винта 2 изменяет разность P между нижним и верхним значениями давления.

Реле давления воды для насоса настраивается с помощью двух шагов:

1. Определение давления воздуха в расширительном баке. Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л. Помните, что воздух в баке должен быть всегда. Его давление нужно время от времени проверять и корректировать. Желательно это делать не реже 1 раза в месяц. Поддержание правильного давления позволит увеличить срок службы насосной станции.
2. Определение и регулировка давления включения и отключения насосной станции.

После того, как Вы отрегулировали давление воздуха в баке, необходимо подключить насосную станцию к сети. После включения насос начнет закачивать воду в бак и после завершения отключится. Именно тогда на мониторе покажется так называемое «верхнее давление». Если это значение слишком высокое и больше рекомендуемого, тогда уменьшите его с помощью реле давления. Так называемое «нижнее давление» появиться при сливании воды. Его также отрегулировать можно при помощи реле давления.

Обратите внимание, что давление при включении насоса должно быть на 10% выше, чем давление воздуха в резервуаре. Если Вы не будете придерживаться этого правила, то насосная станция быстро износится.

Сначала настройте верхнее давление выключения посредством винта 2. Значение будет показано указателем 3. Затем настройте нижнее давление включения посредством винта 5. Значение будет показано указателем 4. Точная настройка производится по манометру.

Еще несколько моментов, о которых важно помнить:

• Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле.
• Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление.
• При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

В насосной станции возможно отрегулировать давление с помощью реле давления. Но, важно помнить, что неправильная регулировка может привести к быстрому износу всей системы.

Подключение и регулировка реле давления воды для насоса

Всем привет! В этой статье я расскажу вам подробнее об устройстве реле давления воды.

Начнем с того, что я напомню тем, кто не знает, для чего нужно это важное устройство.

Для чего нужно реле давления воды насоса?

Реле давления — это электро-механическое устройство, которое замыкает и размыкает цепь питания насоса.

Руководящим параметром для реле является давление воды в системе водопровода.

Принцип работы реле давления воды для насоса

Стандартное реле давления воды насоса работает следующим образом:

1. При появлении разбора воды (вы открыли кран) давление в системе начинает падать. При достижении некоторого порогового значения (обычно это 1,5 атмосферы), контакты реле замыкаются и включается насос.
2. После прекращения разбора, давление некоторое время возрастает до другого порогового значения (тут стандартом является 3 атмосферы), а потом происходит размыкание контактов и отключение насоса.

Устройство реле давления воды для насоса

Теперь давайте разберемся как реле устроено изнутри.

Проще всего для этого разобраться с помощью картинки:

Устройство реле давления насосной станции

1. Корпус — пластиковый корпус реле.
2. Подсоединительный фланец — может быть наружная или внутренняя резьба на 1/4 или 3/8 дюйма.
3. Гайка регулировки разницы давлений —  вращение этой гайки определяет разность между давлением включения и выключения насоса.
4. Гайка регулировки давления отключения — вращение этой гайки уменьшает или увеличивает давление давление включения насоса.
5. Клеммы подключения насоса — к этим клеммам подключает провод, идущий в насос.
6. Клеммы подключения шнура с вилкой.
7. Клеммы подключения заземления.
8. Муфты для зажима кабеля

Сверху все это закрывается пластиковой крышкой. Если ваша насосная станция работает в условиях повышенной влажности, то металлические части реле начнут корродировать, что рано или поздно приведет к выходу из строя.

По этой причине муфты для зажима кабеля надо плотно закрутить, а крышку посадить на силиконовый герметик.

Установка реле давления воды для насоса

Реле давления может быть установлено не только непосредственно на самом насосе, но и в любом месте подающей магистрали до первой точки разбора (раковина, мойка, душевая кабина и так далее).

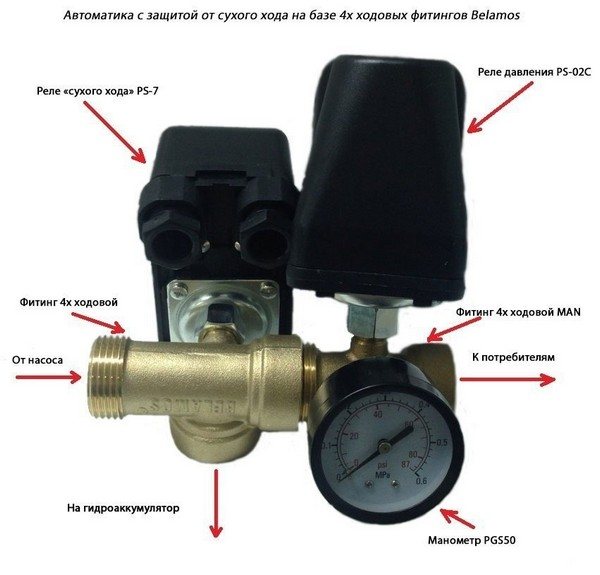

Установить реле давления можно с помощью латунного тройника или пятивыводного штуцера.

Смотрим на следующую картинку:

Установка реле давления для насоса

Однако, чаще всего реле устанавливается непосредственно на гидроаккумулятор. Выглядит это следующим образом:

Установка реле давления на гидроаккумуляторе

Как лучше делать нужно решать по месту. Панацеи для всех здесь нет. Так что думайте сами решайте сами.

Настройка и регулировка реле давления воды для насоса

У разных людей разные потребности. Это относится не только к одежде и еде, но к давлению в системе водоснабжения.

Большинству людей вполне подходят заводские установки на реле, но бывают «гурманы», которым нужно поднять давление отключения насоса или изменить давление включения.

Для этого нужно будет залезть внутрь реле и отрегулировать сжатие двух пружин, описанных выше.

Описывать процесс регулирования словами я не считаю целесообразным. Будет длинно и непонятно, как в плохих учебниках.

В общем лучшее один раз увидеть:

Подходите к регулировке реле без фанатизма!

Иначе можно установить слишком высокое для данного насоса давление отключения, что приведет к неприятным для вас последствиям — насос просто сгорит.

Не плохо иметь дома запасное реле на случай выхода из строя основного.

В этом случае вы сможете оперативно его заменить без потерь времени на покупку.

И еще один важный момент — не покупайте совсем дешевых реле, они живут мало.

Тут правдива поговорка о том, что скупой платит дважды.

На этом пока все, жду ваших вопросов в комментариях. Не забывайте делиться статьей через социальные сети!!!

Как отрегулировать реле давления

С регулировкой реле давления может возникнуть некоторая путаница, несмотря на то, что это простой процесс. Большинство переключателей имеют регулировочный болт на одном конце корпуса.

Как только вы найдете центральный болт, вам нужно будет повернуть его вниз или вверх, чтобы сжать или разжать пружину. Это изменит диапазон давления насоса, чтобы начать или приостановить его работу. Вот оно! Конечно, самое сложное — это обеспечить надлежащий диапазон давления в вашей системе — подробнее об этом ниже.

Что делает реле давления?

Реле давления — это часть системы повышения давления водяного насоса, которая регулирует давление потока воды. По сути, вы включаете и выключаете насос, чтобы получить стабильный поток воды.

Реле давления работают, измеряя давление воды в трубе. При недостаточном давлении воды он автоматически включает насос для достижения желаемого давления и останавливается, когда давление падает ниже желаемого уровня.

Что такое точки включения и отключения?

Все реле давления имеют две рабочие точки, известные как настройки включения и отключения. Точка включения указывает на падающее давление, а точка отключения указывает на повышение давления. Проще говоря, одна точка означает, что давление в системе слишком низкое, а другая указывает, когда давление достигает желаемого уровня.

Каждый переключатель работает с диапазоном, основанным на точках включения и отключения. Этот диапазон известен как «дифференциал», и его можно регулировать в зависимости от желаемого давления. Например, если включение составляет 40 фунтов на квадратный дюйм, а отключение — 60 фунтов на квадратный дюйм, дифференциал составляет 20 фунтов на квадратный дюйм. Как правило, большинство реле давления работают при перепаде давления 20 фунтов на квадратный дюйм.

Ниже приведены некоторые диапазоны стандартов для каждого типа насоса:

Погружные насосы, скорее всего, работают при давлении от 40 до 60 фунтов на квадратный дюйм.
Центробежные насосы и струйные насосы, которые обычно используются для приложений, работают в диапазоне от 20 до 40 фунтов на квадратный дюйм или в диапазоне от 30 до 50 фунтов на квадратный дюйм.

Что нужно знать перед эксплуатацией реле давления

1. Всегда выключайте или отключайте источник питания, прежде чем вносить какие-либо изменения в реле.
2. Найдите заводские настройки производителя. Эти сведения обычно находятся внутри крышки насоса или в руководстве по эксплуатации.
3. Ознакомьтесь с предустановленным производителем диапазоном. Например, отсечка 30 фунтов на квадратный дюйм и отсечка 50 фунтов на квадратный дюйм означают, что система будет включаться каждый раз, когда давление падает ниже 30 фунтов на квадратный дюйм, и отключается, когда давление достигает 50 фунтов на квадратный дюйм.
4. Найдите центральную гайку, с помощью которой вы будете изменять настройки давления.
5. Обратите внимание на расстояние между точками включения и отключения. Так что вам будет на что ссылаться.

Практические рекомендации по регулировке реле давления

Поворачивая центральную гайку по часовой стрелке, вы увеличите диапазон включения и отключения. Это означает, что ваша система будет работать при более высоком давлении. В то же время, если вы повернете центральную гайку против часовой стрелки, вы уменьшите давление для работы системы.
Когда вы сделаете полный оборот гайки, вы переместите диапазон давления примерно на 2-3 фунта на квадратный дюйм; конечно, это точное число варьируется в зависимости от продуктов и брендов, но может использоваться как справедливая оценка.
В некоторых моделях используется дифференциальная гайка, которая влияет только на высокое давление. Например, вращение гайки дифференциала в конфигурации 30-50 фунтов на квадратный дюйм повлияет только на давление 50 фунтов на квадратный дюйм.
Обычно вы не регулируете дифференциал, если у вас нет причины повышать давление.

Каковы наиболее распространенные причины для регулировки реле давления?

Насос в вашем доме: Напор, при котором вода поступает в ваш дом, недостаточен, поэтому, когда вы открываете кран или принимаете душ на втором этаже вашего дома, вы не получаете ожидаемого напора воды.

Для целей орошения: Ваш насос не может поднять головки разбрызгивателей из-за отсутствия давления, поэтому вы не можете ухаживать за газоном.

Общие проблемы, которые необходимо отслеживать при регулировке реле давления

1. Неисправный клапан (т. е. клапан, который не может полностью перекрыть поток воды)
2. В систему поступает слишком много воды.
3. Отложения или мусор в магистрали, которая соединяет ваш выключатель с водопроводом
4. Пружина теряет способность возвращаться в исходное положение (характерно для старых устройств)
5. Резкие перепады температуры, которые могут помешать работе системы действующий

Пожалуйста, посмотрите наше видео о том, как настроить реле давления для получения дополнительной информации.

Внимание! Если вы раньше не пользовались электричеством, это может быть очень опасно. При тестировании или регулировке электрических частей соблюдайте осторожность и всегда выключайте выключатели электропитания, если вы работаете с электричеством. Если вы не уверены или сомневаетесь, всегда лучше подождать опытного специалиста, который знает все тонкости электрических систем, прежде чем пытаться это сделать самостоятельно.
