Как сделать циркулярную пилу: как сделать циркулярную пилу из ручной и приспособления для нее по чертежам? Как собрать циркулярный станок?

10 идей как сделать циркулярную пилу своими руками

Используя угловую шлифмашину (болгарку) или электродвигатель в качестве привода, можно собрать циркулярную пилу для работы в домашней мастерской: от ручной модели или компактной конструкции, которая поместится на столе, до полноценного стационарного станка.

Содержание

• 1 Настольная циркулярка из болгарки и домкрата
  • 1.1 Чем примечательна данная конструкция?
  • 1.2 Основные этапы работ
  • 1.3 Видео
• 2 Циркулярная пила с подъемным механизмом
  • 2.1 Основные этапы работ
  • 2.2 Видео
• 3 Мини циркулярка из болгарки с пильным диском по дереву
  • 3.1 Основные этапы работ
  • 3.2 Видео
• 4 Как сделать циркулярную пилу с использованием электромотора
  • 4.1 Основные этапы работ
  • 4.2 Видео
• 5 Мини циркулярка из УШМ: универсальный инструмент 2 в 1
  • 5.1 Основные этапы работ
  • 5.2 Видео
• 6 Настольная мини циркулярная пила своими руками
  • 6. 1 Какие материалы потребуются
  • 6.2 Изготовление каркаса
  • 6.3 Из чего сделать столешницу?
  • 6.4 Сборка основной части циркулярной пилы
  • 6.5 Установка ручной циркулярки
  • 6.6 Покраска, изготовление упора и монтаж удлинителя
  • 6.7 Видео
• 7 Как сделать мини циркулярную пилу из электродрели
  • 7.1 Основные этапы работ
  • 7.2 Видео
• 8 Самодельная циркулярная пила с приводом из электрической дрели
  • 8.1 Приступаем к работе
  • 8.2 Видео
• 9 Мини циркулярка своими руками: бюджетный вариант станка
  • 9.1 Основные этапы работ
  • 9.2 Видео
• 10 Как сделать ручную дисковую пилу (циркулярку) из болгарки
  • 10.1 Основные этапы работ
  • 10.2 Видео

Настольная циркулярка из болгарки и домкрата

В данном обзоре мастер покажет, как сделать своими руками настольную циркулярную пилу для домашней мастерской.

Для этого потребуются:

• болгарка;
• автомобильный домкрат;
• деревянные бруски;
• доска;
• МДФ, фанера или ДСП.

Чем примечательна данная конструкция?

Читайте также: Необычное использование старого водяного счётчика

Во-первых, настольная циркулярка обладает компактными размерами, и ее без проблем можно разместить на рабочем столе.

Во-вторых, самоделка выручит в тех случаях, когда нет возможности приобрести заводскую циркулярную пилу или хотя бы ручную циркулярку.

Да, из-за малых размеров на ней не получится распиливать габаритные заготовки (мебельные щиты и листовые материалы), но с небольшими заготовками самодельная циркулярка справится.

Основные этапы работ

Первым делом подготавливаем необходимые заготовки.

Отпиливаем кусок доски (опорную площадку для болгарки), четыре деревянных бруска (стойки) и два куска МДФ, из которых будем делать основание и рабочий столик.

Читайте также: Самодельная направляющая для ручного фрезера (для выборки пазов)

Сверлим отверстия под направляющие. После этого можно приступать к сборке основной части конструкции.

К верхней части опорной площадки крепим болгарку, снизу — прикручиваем автомобильный домкрат, с помощью которого можно будет регулировать вылет пильного диска.

Основание домкрата прикручиваем к основанию станины циркулярной пилы.

Читайте также: 14 самодельных мышеловок, которые работают лучше заводских

На последнем этапе останется только установить на болгарку пильный диск по дереву, и сделать в столешнице пропил под него.

Видео

Подробнее о том, как сделать настольную циркулярку из болгарки и домкрата, смотрите в видеоролике ниже. Данной идеей с нами поделился автор FACIL LH. Источник видео — YouTube.

TRUCO PARA TU AMOLADORA — SIERRA CIRCULAR REGULABLE IDEA BRILLANTE FACIL DE HACER

Циркулярная пила с подъемным механизмом

Читайте также: 12 крутых самодельных насадок для электродрели

Рассмотрим один из вариантов самодельной циркулярной пилы с подъемным механизмом. Идея конструкции принадлежит автору YouTube канала Alejandro Luis.

Необходимые материалы:

• профильная труба;
• круглая труба;
• уголок металлический;
• подшипники 6004;
• стальной кругляк (вал).

Сначала нужно изготовить раму циркулярной пилы. Для этого будем использовать профтрубу (желательно с толщиной стенки не менее 3 мм). Берем болгарку, и отрезаем заготовки требуемого размера.

Далее свариваем конструкцию требуемого размера. В данном случае размеры рамы составляют — 36х49х81 см.

Рекомендуем также прочитать статью-обзор: подъемный механизм для ручного фрезера.

Основные этапы работ

На следующем этапе отрезаем кусок круглой трубы диаметром 130 мм. Внутрь этой трубы будет устанавливаться вал с подшипниками.

Привариваем к трубе два металлических уголка, после чего запрессовываем по краям подшипники, и вставляем в них вал.

На один конец вала надеваем алюминиевый шкив для ременной передачи, на другой — пильный диск.

Из уголков и металлической полосы свариваем опорную площадку для электродвигателя. С помощью шарнира к ней надо прикрепить еще одну площадку, на которой располагается вал с пильным диском.

Крепим обе площадки к раме. Обратите внимание: относительно друг друга сами площадки будут неподвижны за счет натяжения ремня, при этом вся конструкция целиком будет подвижной относительно рамы.

Подъемный механизм автор изготовил из отрезков уголка, полосы металла, резьбовой шпильки и редуктора болгарки.

На последнем этапе останется только сделать рабочий стол — например, из листового металла.

Видео

Пошаговый процесс изготовления самодельной циркулярной пилы можно увидеть в авторском видеоролике.

SIERRA DE BANCO PARA USO RUDO//CON SISTEMA DE ELEVACIÓN 💪🏻🛠😎

Мини циркулярка из болгарки с пильным диском по дереву

Самодельная мини циркулярка, собранная из маленькой болгарки с пильным диском по дереву может стать временной альтернативой ручной циркулярной пиле, которая не у каждого мастера имеется в мастерской.

Данное приспособление подойдет для распиловки листов фанеры. Распиловку досок толщиной до 20 мм тоже можно производить такой модернизированной болгаркой, однако при использовании инструмента необходимо соблюдать осторожность.

Как вариант, мини циркулярку из маленькой болгарки можно использовать для распиловки ДВП ламинированного, потому что электролобзиком долго и нудно.

Процесс изготовления самоделки достаточно прост: нужно только сделать опорную площадку.

Основные этапы работ

Первым делом необходимо будет вырезать прямоугольную пластину 14х12 см. Затем размечаем и сверлим в ней два отверстия.

Далее с помощью электролобзика с пилкой по металлу или болгарки с отрезным диском вырезаем прорезь.

На следующем этапе вырезаем две небольшие пластины длиной по 6 см. В одной из них сверлим сквозное отверстие — она будет крепиться к болгарке при помощи болта. Вторую пластину нужно приварить к основанию. К ней нужно приварить первую, предварительно прикрутив ее к болгарке.

Зачищаем сварные швы лепестковым диском, устанавливаем угловую шлифмашинку, после чего крепим пильный диск по дереву.

Видео

Подробный процесс изготовления мини циркулярки из болгарки смотрите в видеоролике на сайте.

WOW COOL IDEA FOR ANGLE GRINDER

Как сделать циркулярную пилу с использованием электромотора

Циркулярная пила — штука полезная, но купить заводскую конструкцию не каждому по карману. Если вы ищете для себя бюджетный вариант, можно изготовить станок своими руками.

Необходимые материалы:

• профильная труба;
• круглая труба;
• подшипники;
• вал с посадочным местом для пильного диска;
• фанера;
• ходовой винт;
• гайки.

Рекомендуем также прочитать статью: как изготовить настенный органайзер для УШМ и расходников (отрезных и шлифовальных кругов).

Основные этапы работ

Из профильной трубы сваривается прямоугольная рамка.

По углам для усиления привариваются косынки. Затем надо изготовить вторую рамку такого же размера, но только уже без косынок.

Отрезаем четыре стойки из профильной трубы, и привариваем их к рамкам. В итоге получится рама циркулярной пилы.

К основанию рамы надо будет прикрутить поворотные колесики, чтобы конструкция была мобильной.

Вал циркулярной пилы помещается внутрь отрезка круглой трубы, по торцам которой запрессовываются подшипники. С одной стороны на вал надевается пильный диск, а с другой — шкив для ременной передачи.

К трубе привариваются две монтажных пластины с крепежными отверстиями. Далее из профильной трубы изготавливается опорная площадка, на которой будут размещаться электродвигатель и вал.

По краям опорной площадки автор приварил шарнирные соединения. Затем площадка приваривается к верхней части рамы.

Для регулировки площадки по высоте используется ходовой винт и две направляющих гайки, приваренные к стойкам рамы.

На конце винта устанавливается маховик.

Устанавливаем вал и электродвигатель. Рабочий стол можно сделать из фанеры или из листового металла. Изготавливаем параллельный упор.

Видео

Подробно о том, как сделать своими руками циркулярную пилу с использованием электромотора, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Fawa Bros.

DIY Tool | Make An Adjustable Table Saw From Motor | How To Build A Table Saw Without Circular Saw

Мини циркулярка из УШМ: универсальный инструмент 2 в 1

Болгарку часто используют для распиловки листовых пиломатериалов: фанеры, ДСП, МДФ и других.

Но, работая этим электроинструментом, сложно добиться ровного реза. Поэтому необходимо немного доработать УШМ.

Доработка заключается в том, чтобы изготовить самодельную насадку (опорную площадку), которая позволит использовать болгарку в качестве мини циркулярки.

Необходимые материалы:

• листовой металл;
• стальная полоса;
• болты с гайками.

Этой интересной идеей поделился автор YouTube канала WHU idemu. Конечно, конструкция далека от идеала, но вполне работоспособная. При желании можно и самому доработать те моменты, которые у вас вызывают сомнения.

Основные этапы работ

Первым делом из листового металла вырезаем прямоугольную пластину требуемого размера (можно исходить из размеров опорной «подошвы» ручной дисковой пилы). Передний край пластины загибаем, а также делаем прорезь для пильного диска.

Далее из уголка или толстого металла изготавливаем две детали. Соединяем их между собой, а потом крепим к защитному кожуху болгарки.

Устанавливаем пильный диск по дереву, после чего привариваем подвижный кронштейн к основанию — металлической пластине.

На следующем этапе из стальной полосы изготавливаем направляющую с пазом, которая служит для регулировки вылета пильного диска.

Привариваем направляющую к основанию.

В паз вставляем болт и фиксируем его гайкой (рекомендую использовать не обычную шестигранную, а барашковую). Головку болта нужно будет приварить к защитному кожуху УШМ.

Получившийся в итоге инструмент можно использовать как для распила листовых пиломатериалов, так и для резки листового металла, установив на болгарку отрезной диск.

Чтобы рез получился ровным, нужно будет дополнительно закрепить на поверхности распиливаемого материала направляющую из профильной трубы.

Видео

Подробнее о том, как изготовить такую оснастку для болгарки, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

Memotong besi///akan lebih mudah mengunakan ALAT INI!!

Настольная мини циркулярная пила своими руками

Для раскройки небольших листов фанеры или распиловки досок в условиях домашней мастерской можно использовать настольную циркулярную пилу, изготовленную своими руками.

За основу самодельной конструкции используется ручная дисковая пила.

Идея изготовления настольной мини циркулярной пилы принадлежит автору YouTube канала Mr. DK DIY — берите на заметку!

Рекомендуем прочитать: как сделать сверлильный станок из электродрели и автомобильных амортизаторов.

Какие материалы потребуются

• профильная труба;
• фанера или МДФ;
• удлинитель с розетками;
• металлический уголок.

Изготовление каркаса

Чтобы сделать металлический каркас, автор решил использовать профильную трубу.

Сначала он отрезал необходимое количество заготовок — 12 штук. Затем сварил две прямоугольных рамки одинакового размера.

Нижнюю и верхнюю часть каркаса автор соединил при помощи вертикальных стоек из профильной трубы.

Из чего сделать столешницу?

В качестве материала можно использовать шлифованную или ламинированную фанеру, МДФ или листовой металл толщиной 2-3 мм.

Металлическая столешница, конечно, надежнее, но из фанеры или МДФ — дешевле.

Вырезаем столешницу требуемого размера, с таким расчетом, чтобы ее края выступали за границы металлокаркаса примерно на 2-3 см.

Сборка основной части циркулярной пилы

В металлическом каркасе необходимо просверлить крепежные отверстия.

Аналогичные отверстия надо просверлить и в столешнице. Затем прикручиваем столешницу к каркасу с помощью винтов и гаек.

Чтобы шляпки винтов не выпирали над столешницей — под них нужно сделать потай.

В столешнице с помощью ручной дисковой пилы автор сделал пропил — паз для пильного диска.

Установка ручной циркулярки

В опорной подошве дисковой пилы необходимо будет просверлить четыре крепежных отверстия.

Прикладываем подошву к нижней части столешницы, и отмечаем места сверления отверстий. Затем ручная циркулярка крепится под столешницей при помощи винтов с гайками.

Покраска, изготовление упора и монтаж удлинителя

Металлический каркас автор покрасил краской из баллончика.

Кнопка на ручной дисковой пиле фиксируется в нажатом положении с помощью пластиковой стяжки.

Электроинструмент подключается к розетке удлинителя, который крепится к металлическому каркасу.

В качестве параллельного упора автор использует кусок строительного уголка. Его тоже надо будет покрасить.

Видео

Как сделать настольную мини циркулярную пилу своими руками, подробно показано на видео ниже. Советуем посмотреть.

Homemade Table Saw

Как сделать мини циркулярную пилу из электродрели

Настольную мини циркулярную пилу для мастерской можно сделать своими руками из электродрели, которая выступает в качестве привода. Элементы корпуса и рабочий стол можно изготовить из фанеры или МДФ.

Данной идеей поделился с нами автор YouTube канала FACIL LH — берите на заметку!

Первым делом необходимо будет определиться с размерами конструкции, желательно нарисовать чертеж на бумаге. Потом отпиливаем заготовки из МДФ.

Самодельная настольная циркулярная пила довольно простая, состоит из нескольких элементов:

• основания;
• корпуса;
• крепления для дрели;
• откидной крышки;
• параллельного упора;
• металлического вала с пильным диском по дереву.

Рекомендуем также прочитать статью-обзор: как изготовить настольный фрезер из двигателя от стиральной машины-автомат.

Основные этапы работ

Сначала из четырех заготовок собираем корпус прямоугольной формы. Прикручиваем его саморезами к основанию.

К верхней части корпуса при помощи двух мебельных петель прикручивается откидная крышка, которая выполняет функцию рабочего стола. В ней надо сделать пропил для пильного диска.

Также в рабочем столе нужно прорезать два паза для установки параллельного упора для заготовок.

В боковых стенках корпуса сверлим два отверстия и вставляем подшипники. Устанавливаем вал (резьбовую шпильку) с пильным диском, фиксируем его гайками.

После этого изготавливаем крепление для электродрели, и прикручиваем его к основанию конструкции. Устанавливаем электродрель, конец вала зажимаем в сверлильном патроне.

На последнем этапе останется только изготовить параллельный упор. Крепится он к рабочему столику при помощи болтов и барашковых гаек. Крепим основание к рабочему столу, и можно приступать к работе.

Видео

Подробно о том, как сделать мини циркулярную пилу из электродрели, показано в авторском видеоролике ниже.

Pocas personas PENSARON hacer esto con un Taladro — Truco Brillante

Самодельная циркулярная пила с приводом из электрической дрели

В данном обзоре расскажем, как сделать своими руками мини циркулярную пилу из фанеры и электрической дрели.

Самоделка отличается компактными размерами, и поэтому без проблем поместится на рабочем столе.Подойдет для распиловки небольших заготовок из дерева.

Для изготовления корпуса самоделки потребуется заготовки из фанеры. В качестве крышки корпуса, которая одновременно является и рабочим столиком, автор использует ламинированную фанеру. Как вариант можно использовать кусок ламинированного ДСП.

В домашней мастерской также могут пригодиться самодельные компактные тиски, которые можно изготовить из обрезков металла.

Приступаем к работе

Первым делом необходимо будет собрать корпус. Отпиливаем заготовки из фанеры нужного размера, после чего скрепляем их на клей ПВА и саморезы.

Отдельно делаем площадку с креплением для электрической дрели. Для этого используем куски фанеры и отрезки металлической полосы, которые выступают в качестве хомутов.

Площадку с дрелью прикручиваем внутри корпуса на петли. Дополнительно устанавливаем регулировочный винт, с помощью которого можно будет регулировать вылет дисковые пилы над поверхностью рабочего столика.

Столешницу из ламинированного куска фанеры крепим к корпусу с помощью петель. Предварительно в столешнице нужно будет сделать две прорези.

На последнем этапе останется только сделать прорезь для дисковой пилы. Для надежной фиксации столешницы автор использует магнитный замок.

Из куска уголка (металлического или алюминиевого) делаем параллельный упор. Крепим его к столешнице, предварительно просверлив в нем отверстия под болты.

Видео

Подробно о том, как сделать циркулярную пилу из электрической дрели, можно посмотреть в авторском видеоролике (автор — Mistry MakeTool) на нашем сайте.

How To Make Drill Powered Table Saw || DIY Mini Table Saw

Мини циркулярка своими руками: бюджетный вариант станка

Самодельная мини циркулярная пила идеально подойдет для распиловки небольших заготовок из листовых материалов: фанеры, MDF, ДВП и ДСП. Этот вариант станка обладает компактными размерами, поэтому не займет много места на рабочем столе.

Для изготовления мини циркулярки потребуются:

• электромотор 775 с кронштейном;
• два корпусных подшипника;
• маленькая дисковая пила;
• переходник с быстрозажимной гайкой;
• алюминиевый шкив с ремнем.

Также потребуются винты и саморезы для крепления деталей. Посадочное место для циркулярной пилы и рабочий стол изготовлены из обрезков MDF разных размеров.

Из вспомогательных комплектующих для изготовления мини-циркулярки потребуются провода и тумблер включения/выключения двигателя. В целом, конструкция данного станка очень простая, поэтому сделать его под силу каждому.

Основные этапы работ

Из плиты MDF вырезаем небольшой кусок прямоугольной формы (размеры — 160х60 мм) и прикручиваем к нему два корпусных подшипника.

На противоположной стороне основания крепится кронштейн с двигателем постоянного тока.

В подшипники вставляется пластиковая трубка, а в нее — металлический стержень диаметром 5 мм. На вал надевается алюминиевый шкив и переходник с гайкой для крепления дисковой пилы.

Соединяем шкив двигателя с ведомым валом при помощи ремня. Рабочую поверхность делаем из куска МДФ с размерами 460х310 мм.

Крепим к нему платформу с мотором и подшипниками, устанавливаем дисковую пилу и направляющую.

На последнем этапе работ останется только подсоединить переключатель к двигателю, а сам мотор — к блоку питания.

Видео

Пошаговый процесс изготовления мини-циркулярки вы можете посмотреть в видеоролике на сайте.

Awesome DIY idea from DC Motor

Как сделать ручную дисковую пилу (циркулярку) из болгарки

Многие мастера не рискуют устанавливать на болгарку пильные диски по дереву, потому что это небезопасно. Но если сделать специальную насадку, то болгарку можно использовать в качестве циркулярной пилы.

В сегодняшней статье рассмотрим идею, которой поделился с нами автор YouTube канала Sean Beardon — берите на заметку.

Необходимые материалы:

• листовой металл;
• болты;
• стальной пруток.

Обратите внимание: мы не призываем изготавливать подобные приспособления для домашнего использования, а всего лишь рассматриваем данную самоделку как идею, которую при желании и наличии опыта вполне реально воплотить в жизнь.

Основные этапы работ

Первым делом из толстого листового металла вырезаем крепежные хомуты. Обрабатываем их на шлифовальном станке.

Высверливаем отверстия, нарезаем резьбу и вкручиваем болты с головкой под шестигранный ключ.

На следующем этапе вырезаем две одинаковых заготовки из тонкого листового металла — это будут боковые стенки защитного кожуха.

Далее вырезаем из листового металла полосу нужной ширины, отрезаем кусок стального кругляка для ручки и приступаем к изготовлению защитного кожуха. Что получилось в итоге, можно посмотреть ниже.

В завершении останется только сделать опорную подошву. Ее можно изготовить из листового металла. Привариваем подошву к нижней части защитного кожуха.

Ну и в самом конце необходимо будет приварить сверху опорной подошвы два крепления для установки регулируемой линейки с упором.

Зачищаем все сварные швы, после чего красим самодельную насадку. Закрепляем ее на болгарке и можно приступать к работе.

Видео

Подробно о том, как сделать ручную дисковую пилу (циркулярку) из болгарки, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

Making a Circular saw angle grinder attachment

Андрей Васильев

Задать вопрос

Как своими руками изготовить циркулярную пилу, станок и станину для бытовых нужд

Содержание

• 1 Изготовление циркулярки из ручной дисковой пилы
• 2 Станина для домашней циркулярной пилы
• 3 Станок из циркулярной пилы

Со многими бытовыми и строительными задачами всегда поможет справиться циркулярная пила. Сделать ее своими руками не так сложно, как кажется на первый взгляд. Достаточно придерживаться простых правил в работе с металлом, иметь подходящие материалы дома или в гараже. Если коротко описать конструкцию, то нужно сделать следующее: придется соорудить верстак для пилы нужных размеров и адаптировать под него ручную дисковую пилу. Стационарный станок такого типа значительно облегчит работу и увеличит ее объемы. Итак, рассмотрим, как самому изготовить данный инструмент.

Изготовление циркулярки из ручной дисковой пилы

Циркулярную пилу довольно просто сделать из ручной. Необязательно вносить изменения в конструкцию исходного инструмента. Весь смысл – в изготовлении стола, на который будет прикреплена дисковая пила с обратной стороны. Отверстие для пропила под диск будет изготовлено заранее. Рассмотрим процесс поэтапно:

1. Столешница с гладкой и ровной поверхностью выпиливается из фанеры. В ней уже сделано отверстие под диск и под крепления пилы.
2. Ручной инструмент крепится с нижней стороны стола болтами, шляпки которых должны быть утоплены в фанере.
3. Чтобы не вносить конструктивные изменения в исходный инструмент, его кнопку надо зафиксировать в рабочем положении, а выключатель подсоединить в розетку.

Станина для домашней циркулярной пилы

Такую станину можно изготовить в бытовых условиях. Есть два варианта привода мощностью, не превышающей 1,2 кВт. Это делается для того, чтобы исключить повышенный расход электроэнергии. Конструкция первого привода может включать в себя электродрель указанной мощности. Такая конструкция идеально подходит для дома, но для профессиональной работы ее применение уже будет неуместным.

Станина состоит из рабочего стола и основания. Для упрощения механизма нужно максимально этого добиться в креплении диска. Основных вариантов три: ручная дисковая пила на столешнице, соединение диска и патрона электропилы, валы, приводимые во вращение двигателем.

Стол должен иметь прочное и жесткое основание, для того чтобы обеспечить безопасную работу. В бытовых условиях вариантов может быть множество, все зависит от фантазии автора. Важным параметром конструкции будет являться толщина распиливания заготовок.

Важно! В домашних условиях и для бытовых нужд возможностей циркулярки из ручного инструмента будет вполне достаточно. При этом можно сделать регулятор частоты оборотов, что позволит работать с еще большей продуктивностью.

Станок из циркулярной пилы

Чтобы создать циркулярный станок, необходимо грамотно подойти к его сборке. Только продуманное до мелочей устройство способно выполнять задачи, поставленные для него. Для мелких работ, конечно, лучше применять циркулярку на основе ручной пилы (Интерскол, например). Это и компактность размеров, и относительно низкое энергопотребление. Чтобы обрабатывать более габаритные заготовки в большом количестве, необходим стационарный станок. Рассмотрим самые важные узлы циркулярного станка.

1. Стол для станка можно сделать множеством способов, даже из обычного кухонного. Главное, чего нужно добиться, это стойкость и прочность конструкции.
2. Рабочий инструмент – диск. Он должен выходить за пределы стола максимум на одну треть от диаметра. Лучше всего использовать для обработки заготовок толщиной менее 150 мм, иначе такой станок вряд ли подойдет.
3. Валы и передачи. Лучшим решением является установка готового вала под инструмент, так как изготовление вала требует специальное оборудование и навыки, во избежание погрешностей и выхода из строя техники. Клино-ременная передача обеспечит большую безопасность и плавность хода.
4. Мотор. Среди моторов для циркулярки неизменным успехом пользуется привод от стиральной машины с его высоким КПД и более длительным ресурсом работы.

В заключение скажем, что самодельная циркулярная пила способна решать довольно обширный ряд бытовых задач. Оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему – оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчит нашу задачу. Конструкция ее необязательно будет сложной, главное – продумать все детали, сделать чертежи, осуществить правильную сборку.

Внимание! Во избежание травм всегда следите за техникой безопасности!

Приятной работы!

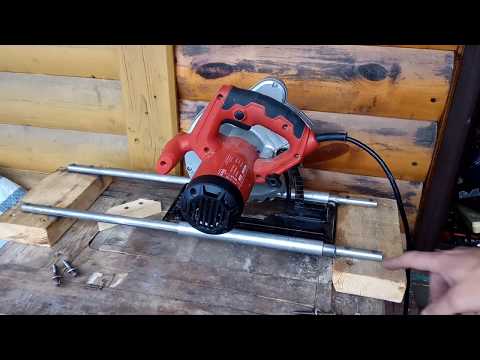

Две основные направляющие для пилы

На этой странице

Обзор создания этой системы направляющих для циркулярной пилы своими руками

С помощью этих двух направляющих для пилы вы можете использовать свою циркулярную пилу для выполнения пропилов, не уступающих по скорости и точности настольной пиле. Создание направляющих — это быстрый и простой проект. Соорудить и то, и другое можно за два-три часа из одного листа МДФ или фанеры.

Мы покажем вам, как сделать направляющие и убедиться, что они обеспечивают точные разрезы. Вы можете получить все части для обоих из 4 x 8-футов. лист 1/2 дюйма. МДФ. Мы выбрали МДФ для этих зажимов и направляющих кромок, потому что он недорогой, стабильный и легко доступен в большинстве домашних центров и на лесопилках. Однако резка МДФ создает неприятную пыльную бурю, поэтому наденьте маску и поставьте вентилятор на окно, если вы режете внутри. Поскольку вы будете использовать заводские края в качестве направляющих, осмотрите лист, чтобы убедиться, что края не помяты и не помяты. Затем осторожно обращайтесь с ним, пока вы приносите его домой, чтобы не повредить края. Если вы не можете вытащить целый лист, попросите, чтобы лист был разорван на две части размером 2 x 8 футов. детали, с которыми легче обращаться. Вам также понадобится столярный клей, три № 8 x 7/8 дюйма. винты с круглой головкой и один 1/4-дюйм. стиральная машина. Вот как создать систему направляющих для циркулярной пилы своими руками:

Направляющая для квадратной резки

Семейный мастер на все руки

Соберите эту удобную направляющую для циркулярной пилы за час и используйте ее в следующий раз, когда вам понадобится идеально ровный разрез на полке или другой широкой доске.

Направляющая линейки

Семейный мастер на все руки

Быстро обрежьте большие листы с помощью этой линейки. Это идеальная направляющая для циркулярной пилы для продольной резки. Чтобы использовать эту направляющую для циркулярной пилы, совместите направляющую с вашими отметками, зажмите ее и проведите пилой вдоль нее, чтобы сделать пропил с качеством шкафа.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Циркулярная пила
• Зажимы
• Аккумуляторная дрель
• Набор сверл
• Пылезащитная маска
• Каркасный квадрат
• Защитные очки
• Линейка

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• #8 x 7/8 дюйма. винты с круглой головкой
• 1/2 дюйма. х 4 х 8 МДФ
• 1/4 дюйма. шайба
• Клей для дерева

Прямые срезы

Забудьте о волнистых срезах с помощью этой простой в сборке направляющей. Эта направляющая линейки позволяет выполнять идеально прямые пропилы длиной до 8 футов с помощью циркулярной пилы. Он отлично подходит для отрывания полок или деталей шкафа от 4 x 8 футов. лист фанеры. Даже если у вас есть настольная пила, часто проще использовать направляющую для циркулярной пилы, чем пробивать большой лист фанеры через настольную пилу. Вы настроите направляющую для своей пилы, что позволит вам просто выровнять край направляющей по меткам резки и зажать ее. Вам не нужно отмерять расстояние от линии разреза, как если бы вы использовали обычную линейку.

Изготовить эту направляющую для циркулярной пилы несложно. Фото 1 и 2 показывают, как это сделать. Главное, чтобы забор был идеально ровным. Начните с рисования линии на расстоянии 6 дюймов от края листа МДФ. Отпилите по линии циркулярной пилой. Затем переверните 6-дюймовый. полосу (забор) на оставшийся МДФ и выровняйте два края спила. Зажмите упор в этом положении и проведите тонкую линию вдоль заводского края. Вы будете использовать эту линию, чтобы убедиться, что забор остается идеально прямым, когда вы склеиваете и зажимаете его.

Переверните забор еще раз, верните его в исходное положение и нанесите столярный клей на поверхность, обращенную вниз. Наконец, выровняйте заводской край забора по линии. Пусть забор нависает над концом направляющей на 2 дюйма. ( Рисунок А ). Убедитесь, что это конец, с которого вы начнете пилить циркулярной пилой. Это поможет пиле получить прямой старт, когда вы используете направляющую. Зажмите забор и дайте клею схватиться в течение 20 минут. Затем проведите циркулярной пилой вдоль упора, чтобы отделить направляющую поверочной линейки от остальной части листа ( Фото 2 ).

Фото 1: Приклейте забор

Семейный мастер на все руки

Приклейте забор к листу МДФ, совместив заводской край с прямой линией. Когда вы зажимаете забор, убедитесь, что вы не сталкиваете его с линии.

Фото 2: Отрежьте направляющую

Семейный мастер на все руки

Проведите пилой вдоль ограждения, чтобы отделить основание от остальной части листа МДФ. Теперь у вас есть направляющая, которая сделает идеально прямые пропилы длиной до 8 футов.

Рисунок A: Направляющая линейки

Семейный мастер на все руки

Приклейте упор к основанию, затем подведите пилу к упору, чтобы разрезать направляющую. Заводская кромка используется для забора. Чтобы использовать направляющую, просто закрепите ее на отрезаемой детали, совместив основание с линией разреза.

Прямые углы

Быстро выполняйте точные пропилы под прямым углом с помощью этой поперечной направляющей. Эта направляющая позволяет делать идеально квадратные поперечные пропилы на заготовках шириной до 18 дюймов. Как и направляющая для линейки, направляющая для поперечного распила адаптируется к вашей пиле, поэтому вы можете просто выровнять край направляющей по отметке и зажать ее. Затем проведите пилой вдоль забора, чтобы сделать разрез.

Начните с резки 22-дюймового. квадрат из уголка листа МДФ. Затем отрежьте полосу шириной 3 дюйма от оставшегося заводского края листа. Разрежьте полосу на две части по 22 дюйма. В одном 3-в. х 22 дюйма. кусок, просверлите 1/8 дюйма. отверстие на одном конце и 3/8-дюйм. отверстие в другом. Это будет регулируемый упор, который вы прикрутите к нижней части основания. На фото 1 и 2 показано, как построить направляющую. Начните с совмещения края упора с заводским краем основания и закрепите его с помощью «поворотного» винта и «регулировочного» винта ( Рисунок B ). Важный шаг — убедиться, что упор находится точно под углом 90 градусов к ограждению.

Соберите направляющую и сделайте пробный разрез. Затем проверьте разрез обрамляющим угольником. Если срез неровный, ослабьте регулировочный винт и немного сдвиньте упор. Затем снова затяните винт и сделайте еще один пробный пропил. Перед регулировкой сделайте контрольную отметку рядом с упором, чтобы можно было измерить расстояние. Повторяйте этот процесс до тех пор, пока направляющая не сделает идеально ровные разрезы. Затем вставьте еще один винт через упор в основание рядом с регулировочным винтом, чтобы зафиксировать упор на месте.

Фото 3: Выравнивание забора

Семейный мастер на все руки

Прикрутите забор к основанию. Совместите обрамляющий квадрат с нижним краем основания и зажмите его. Затем выровняйте забор с квадратом, прежде чем прикрепить его винтами.

Рис. B: Направляющая поперечной резки

Family Handyman

Отрегулируйте положение упора под основанием, чтобы направляющая упора была идеально выровнена под углом 90 градусов. Затем узнайте несколько секретных приемов зажима от столяров.

Популярные видео

ⓘ

Сделайте эту направляющую для циркулярной пилы….с циркулярной пилой

Последнее обновление:  1 июля 2021 г.

Нажмите выше, чтобы посмотреть видео

---

Разбивание фанеры является проблемой для большинства столяров-любителей. Я сделал это на своей настольной пиле, но это работа для двух человек, и даже тогда это боль. Лучший способ, который я нашел, — это использовать циркулярную пилу и какую-нибудь линейку. Итак, я покажу вам, как построить его самостоятельно, как я строю свой. Я также объясню другие варианты и их проблемы.

Доступны линейки с зажимом, и они отлично работают, но вы должны учитывать не только размеры обрабатываемой детали, но и расстояние на пиле от лезвия до края основания. Я довольно часто использовал один, но вы вводите дополнительное измерение, и это еще одна возможность для ошибки.

Доступны продукты для модернизации, которые превращают вашу циркулярную пилу в гусеничную. Они также работают довольно хорошо, но они не подходят идеально и имеют некоторую неряшливость (двигайтесь из стороны в сторону достаточно, чтобы немного изменить разрез) в них. Со временем край становится неровным, и трассу трудно выровнять.

Вещи, о которых следует подумать

Есть несколько соображений, которые нужно обдумать, прежде чем строить это приспособление.

(1) Двигатель пилы и любые другие детали должны проходить через ограждение на желаемой глубине. Опустите пилу, пока она не коснется пилы, а затем немного поднимите ее, чтобы обеспечить достаточный зазор. Это ваша самая низкая глубина. Теперь поместите немного материала под забор и убедитесь, что лезвие прорежет его насквозь.

(2) Ограждение можно сделать очень прямым без линейки. Вы можете купить фанеру в домашнем центре, а затем распилить ее на панельной пиле. Другой вариант, который я делаю в видео выше, — использовать заводскую кромку фанеры. Изучите каждый край и выберите тот, который является самым прямым.

(3) Режущая сторона приспособления должна начинаться шире основания пилы. Это нужно для того, чтобы на последнем шаге было достаточно места для качественного пропила с нулевым зазором.

(4) Другая сторона приспособления должна быть достаточно широкой для размещения зажимов, так как вы не сможете зажать упор или режущую сторону. Я измерил 6 дюймов от забора до правой стороны приспособления.

Изготовление приспособления

От лучшей фабричной кромки отмерьте 3 дюйма и прорежьте от руки.

С установленной пилой переверните упор заводским краем вправо и прижмите его к пиле, а затем проведите линию с каждой стороны, чтобы отметить его основное положение. Отмерьте 6 дюймов от правой стороны забора до правой стороны приспособления и сделайте отметки на каждом конце.

Используйте пилу , чтобы вырезать шаблон от руки по этим отметкам. Приклейте упор вниз и либо заверните винты , закрепите гвозди, либо используйте зажимы, чтобы плотно прижать его к приспособлению, пока клей не высохнет. На самом деле не важно, чтобы забор был параллелен краю, если есть место для пилы, чтобы сделать пропил.

Проведите пилой вдоль ограждения и сделайте пропил с нулевым зазором, сохраняя равномерное и постоянное давление на ограждение.

Сделайте пробный разрез

Теперь, когда приспособление изготовлено, пришло время сделать пробный рез. Измерьте и отметьте деталь, которую нужно отрезать, и установите приспособление точно по отметкам. Зажмите приспособление и снова проведите пилой вдоль направляющей пилы, сохраняя равномерное и постоянное давление на направляющую.

Скорее всего, вам не понадобится строить 8-футовую направляющую, как показано в этом видео, но 4-футовая направляющая гораздо полезнее. Позволяет делать поперечные и короткие продольные разрезы.

---

Поделиться этой статьей

Не тратьте деньги на инструменты, которые вам не нужны

Получите мою бесплатную загрузку , в которой перечислены точные инструменты и материалы, необходимые для создания удивительных проектов

. ..для новичка в мастерской по деревообработке

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Электронная почта *

Мы никогда не разглашаем ваш адрес электронной почты, и вы можете отказаться от подписки в любое время.

Рекомендуемое чтение

Правильный выбор пильных полотен | Циркулярная пила, торцовочная пила, электролобзик, настольная пила и ленточная пила

Недостаточно просто ударить по первому найденному лезвию пилы и приступить к работе. Вы должны сопоставить лезвие с работой и убедиться, что лезвие соответствует задаче.

Как сделать скос под углом более 45 градусов

Это простое приспособление для точного, безопасного и надежного вырезания фаски под углом более 45 градусов на большой заготовке.
