Коптильня холодного и горячего копчения своими руками

Зачем дачникам и собственникам частных домов, которые увлекаются рыбалкой, охотой и занимаются разведением домашней живности тратить средства на приобретение коптильни? Стационарную коптильню для приготовления ароматных деликатесов можно изготовить своими руками в домашних условиях. Для этого потребуется немного времени и наши инструкции в картинках.

Содержание

• Особенности домашней коптилки
• Разновидности
• Составные части конструкции
  • Для горячего копчения
  • Для холодного копчения
• Лучшие инструкции
  • Из полиэтиленовой пленки
  • Из дерева
  • Из 200-литровой бочки
  • Из кирпича
  • Из металла с гидрозатвором
• Особенности конструкции дымохода
• Рекомендации и чертежи с размерами
• Чертежи и модели для самостоятельной сборки
• Коптильня холодного копчения своими руками (видео)

Особенности домашней коптилки

Создать коптильню своими руками несложно, хотя многое зависит от ее типа и габаритов. Самые простые мобильные мини коптильни можно соорудить буквально за считанные минуты и приготовить разнообразные яства, уникальные по аромату и вкусу, которые невозможно раздобыть даже в мегамаркетах.

Копчение – разновидность тепловой обработки, после продолжительного окуривания, продукты приобретают характерные вкусовые качества.

Коптильный способ обработки обладает большим количеством плюсов:

• дым эффективно уничтожает болезнетворную микрофлору, делая блюда не только полезными, но и безопасными для здоровья;
• копчености в большей степени сохраняют важные микроэлементы, которые разрушаются под воздействием слишком высоких температур;
• сроки годности копченых продуктов намного больше, ведь дым их «консервирует».

А вы знаете, что на вкус готового копченого блюда влияет вид используемых дров? Ведь каждая порода дерева горит по-своему и обладает индивидуальным привкусом. Например:

Ольха. Идеальна при изготовлении растительных продуктов и любого мяса.

Ива. Лучше брать для специфических мясных блюд (оленина, кабанятина, лосятина, медвежатина). Она подходит и для обкуривания рыбы, выловленной в болотистых местах.

Дуб. Подходит для готовки красного мяса, говядины или свинины.

Вишня. Это дерево желательно использовать для копчения ягод, орехов и овощей.

Рассказывая о том, как создать коптильню своими руками, необходимо объяснить и о способах копчения. А именно о разных температурных условиях при приготовлении. Они зависят от расстояния до источника огня продуктов. Наиболее оригинальные и ароматные копчености получаются вариантом холодного копчения (оно проводится при +25⁰С-+45⁰С). Процедура холодного обкуривания длительная и может занимать несколько суток.

Для холодного метода копчения продукты заранее подготавливаются и обрабатываются. А при слишком долгом хранении готовые яства могут немного усыхать, но не теряя заявленных качеств.

Если необходимо приготовить копчености очень быстро, идеальным станет способ горячего копчения при температуре в +50⁰С-+100⁰С. Готовность продуктов отмечается уже спустя 3-4 часа. Но их необходимо быстро употребить в пищу, иначе они могут испортиться при длительном хранении.

Коптильня под заказ

Разновидности

Наиболее распространенными являются 2 варианта коптилен со своими конструктивными особенностями:

1. Вертикальная (шахтовая). Самая простая в изготовлении, занимающая мало места. Коптильня похожа на своеобразный конус, на его вершине располагаются продукты. К недостаткам относится неудобная регулировка объема дыма.

2. Горизонтальная (туннельная). Более сложная в производстве, требующая подходящий участок, желательно, на склоне.


   Читайте также: Как сделать коптильню с дымогенератором

   Очаг (дымогенератор) размещается в специализированном отсеке-камере. Процедуру готовки в таких приборах можно организовывать при любой погоде как холодным, так и горячим вариантом.

Составные части конструкции

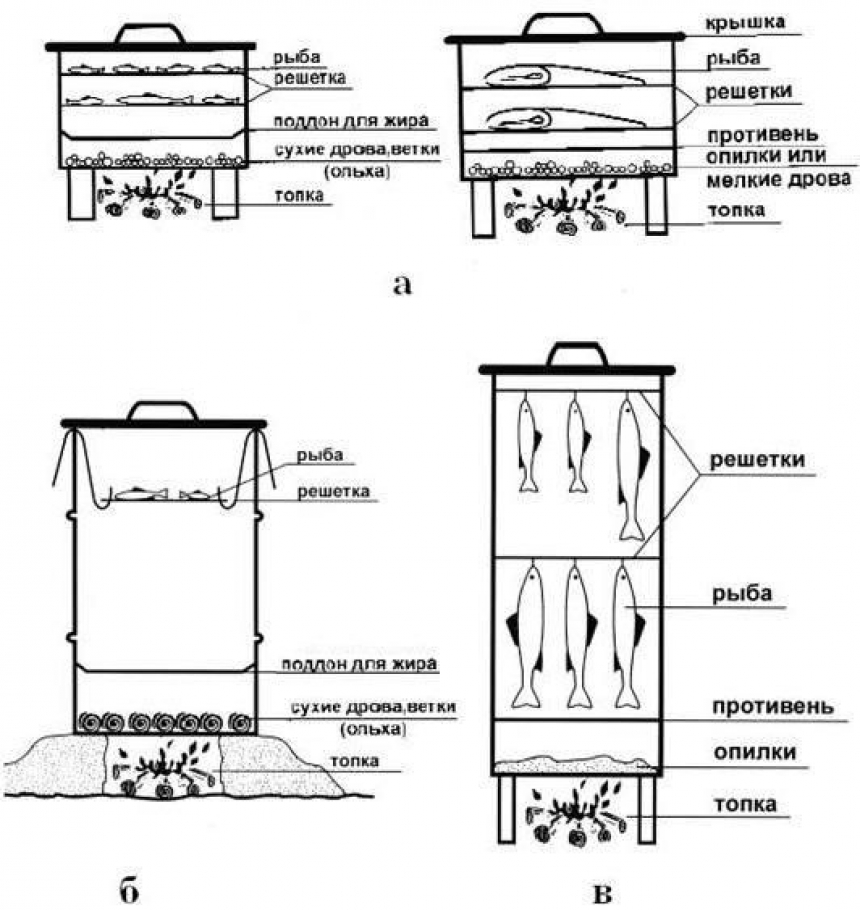

Для горячего копчения

Конструкция в виде некой емкости с плотно закрывающейся крышкой. Изготавливается она практически из любых металлических баков-бочек.

Коптильня горячего копчения состоит из:

Топки. Размещается под камерой и играет роль нагревательного элемента;

Герметичного отсека (коптильни). Этот элемент обеспечивает хорошее прогревание продуктов и поддерживании заданного температурного режима;

Гидрозатвора. Его рекомендовано устанавливать, так как затвор помогает снижать уровень канцерогенных составляющих в дыме и регулирует воздухопотоки;

Решетки. Для выкладки продуктов;

Съемного поддона.сборщика растопленного жира, выделяющегося при приготовлении.

Для холодного копчения

Данные модификации сооружаются по основному закону – дым, прежде, чем достигнуть продуктов, обязан остыть. Эти модели имеют любые типоразмеры и состоят из следующих частей:

Топка

Ее можно изготовить из листов оцинковки или обычного кирпича (при обустройстве топки ее дополнительно оснащают зольником и дверцей для регуляции дымопотока;

Отсек-коптильни

Учитывая невысокий температурный режим холодного приготовления, ее можно соорудить и из дерева;

Дымоход

Объединяющего камеру и топку, подходящим сырьем для его изготовления станет металл, а вот кирпич с его пористой фактурой желательно не использовать.

Лучшие инструкции

Чтобы смастерить домашнюю коптильню своими руками, не требуются специализированные знания и даже опыт мастерства. Для создания таких устройств подходят привычные материалы и стандартные инструменты, которые имеются у каждого хозяина.

Из полиэтиленовой пленки

Самый простой вариант для холодного копчения можно создать из классического полиэтилена (лучше берите пленку, применяемую для укрытия теплиц). План действий таков:

1. Подыскиваем ровный участок. Нам требуется территория порядка 1 кв.м.
2. Участок ограждаем длинными кольями (высота в 1,5-2 м).
3. Колышки соединяем балками-поперечниками для устойчивости.
4. Противоположные колья крепим дополнительными горизонтальными перекладинами в 2 либо 3 ряда.
5. На кольях подвешиваем продукты, чтобы они не соприкасались.
6. На всю конструкцию натягиваем полиэтилен, оставляя небольшое расстояние до земли.

Коптильня готова к использованию. Остается рассыпать по центру горящие угли и прикрыть их травой. Затем пленка натягивается вплотную до грунта и надежно обжимается. Продукты будут готовы уже спустя 2,5-3 часа.

При работе с таким устройством готовые продукты после копчения обязательно проветривают. А слишком крупные куски лучше подвергнуть повторной обработке.

Из дерева

Также предназначена для холодного способа готовки. Ее располагают на удобном участке земли с небольшим уклоном. Строительство подобной коптильни проводится по следующей инструкции:

1. Выкапываем в земле шахту для дымохода по ширине в 0,3-0,4 м и размером в 5,5-6 м.
2. В шахту укладываем трубу сечением в 0,2-0,3 м и проводим ее от огнища до коптильного аппарата.
3. Кладем кирпичную топку (или сварную из металлических листов). Форма по типу куба, стороны которого будут составлять около 3,5-4 м.
4. К трубе подсоединяем топку.
5. Устанавливаем на ней задвижку (с противоположной стороны топки) для создания и регулировки тяги.
6. Из досок сбиваем плотную камеру (без отверстий), где и будет производиться приготовление.
7. Внутри отсека-камеры монтируем задвижку, решетки/крючья для продуктов и поддон.

Из 200-литровой бочки

Создание коптильни своими руками для готовки горячим методом из бочки является наиболее легким. Принцип изготовления таков:

1. Убираем днище бочонка и устанавливаем его на выбранное место.

2. Оборудуем внутреннюю часть. Крепятся приспособления для выкладки тушек животных и птицы.

3. В бочонок также можно смонтировать пару решеток, одна из них будет размещена на расстоянии в 25-30 см от поверхности почвы, а другая чуть выше.

4. Основание бочки усыпается древесной стружкой либо опилками.


Конструкция готова. Очаг располагается по центру основания бочки. Остается разложить или подвесить продукты, разложить горящие угли и закрыть емкость крышкой.

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

Есть более сложный, но улучшенный вариант такой коптильни. Нам понадобятся две бочки, каждая объемом в 150-200 л. Их сваривают вместе по форме «Т». Нижняя служит емкостью, где планируется разместить топку, а верхняя становится коптильным отсеком – в ней следует прочно укрепить решетки/крючья.

Из кирпича

Это наиболее усложненная в создании, но и самая эстетичная модификации коптильни для горячего копчения, которую можно сделать своими руками. Для создания подобного варианта придерживайтесь инструкции:

1. Подготавливаем фундамент. Его глубина должна составлять порядка 0,4 м, используем куски арматуры, армированную проволоку, прутья металлические и пр.

2. Делаем дымоход на расстоянии в 2-2,5 м от коптильного отсека.

3. По траншее прокладываем трубу (тянем ее до очага).

4. Обустраиваем герметичный отсек-топку. Можно использовать металл (взять готовый ящик или самостоятельно его сварить) либо кирпич.

5. Подсоединяем топку к трубе.

6. После застывания фундамента укладываются кирпичные стенки. В процессе работы не забудьте встроить в них металлические прутки.
7. Готовую конструкцию оснащаем плотной крышкой.


Наша коптильня готова. Остается заложить горящие угольки и проверить ее в действии.

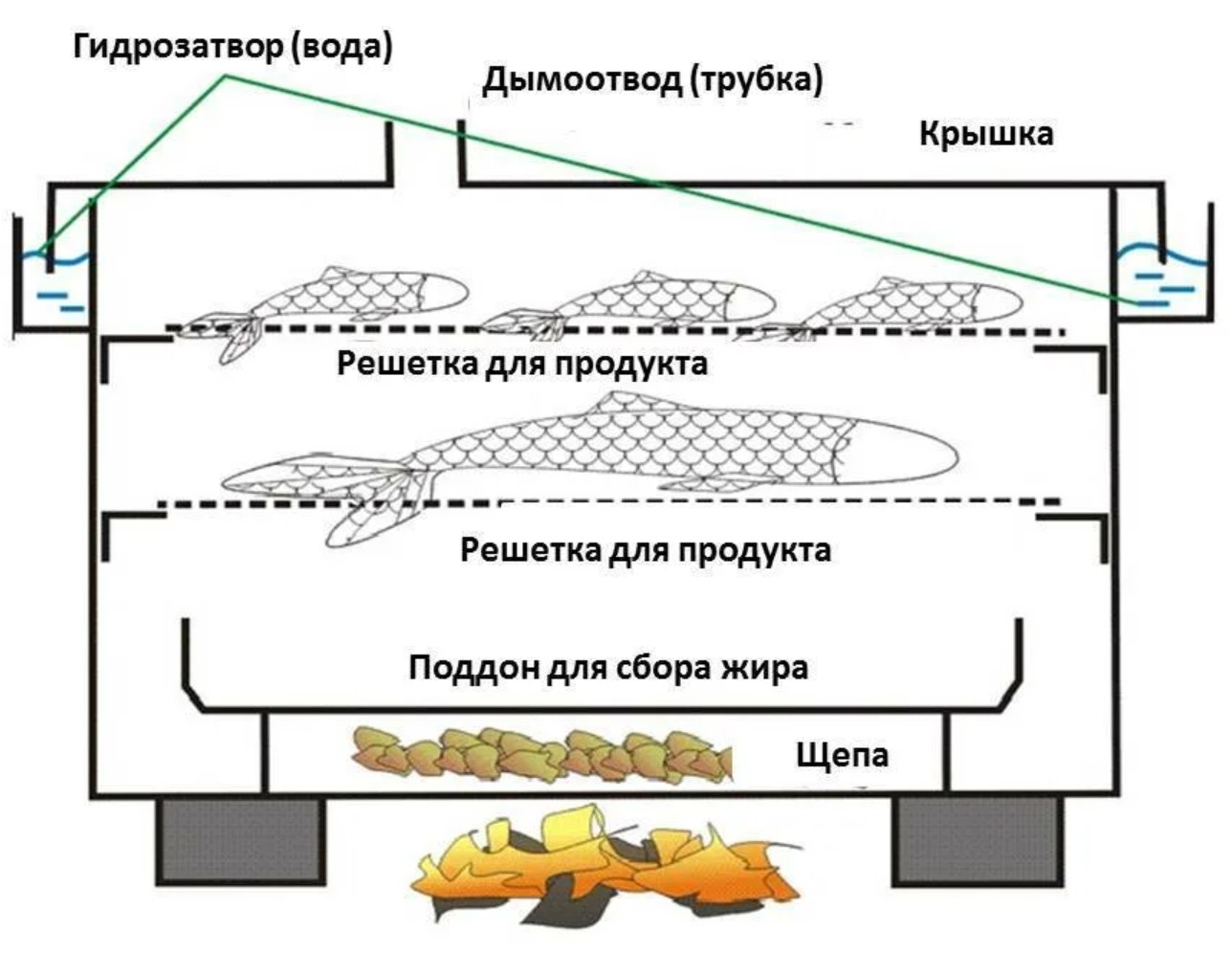

Из металла с гидрозатвором

Взять лист «двойку» (толщина 2 мм) и разметить его: 350 мм — высота, 400 мм — длина и 300 мм — ширина. Если после измерений заготовка оказалась больше требуемых размеров, её нужно обрезать.

Чтобы лист согнуть, необходимо наметить и сделать прорези примерно по полмиллиметра в глубину.

Подставляя профиль, согнуть края вверх руками.

Первая заготовка выполнена. Теперь нужны боковые стенки. Сначала их следует подогнать по размерам под получившееся основание, потом — поставить на прихватки с боков и середины.

Прихваток надо сделать побольше, чтобы коптильня не «разошлась», когда начнётся процесс варки, но при этом слишком много тоже делать не стоит: 3-4 — на сторону.

Короб собран. Следующий шаг — проварить шов как под воду, чтобы дым не выходил.

Отбить окалину и обточить швы.

Сделать гидрозатвор. Для этого используется 25-й уголок под 45 градусов.

Когда он будет готов, поставить его на прихват. Снаружи от края корпуса коптильни отмерить 5 мм.

Уголок должен быть опущен на это расстояние, потому что конденсат, который собирается с крышки, будет уходить прямо в гидрозатвор, но при этом он не должен попадать внутрь. В итоге работы должен получиться зазор, выступ.

Далее после каждой «прихватки» (достаточно по три — сверху и снизу) проверять, чтобы угол находился под 90 градусов.

Все 4 готовых (проваренных и обточенных под воду) уголка выглядят так:

Далее изготавливаем поддон.

Сначала делается заготовка: для отбортовки делаются прорези по полмиллиметра в глубину, убираются уголки.

Затем края по очереди вставляются в тиски (если их нет, то в любом другом удобном месте) и отгибаются.

С небольшими неровностями справляются молотком. Можно подкладывать уголок, чтобы было лучше видно, где возникли проблемные места.

Проварите и отточите углы.

Приварить стойки из арматуры высотой 70 мм с отступом в 30 мм от краёв, на которые будет ложиться решётка. Использовать проволоку нежелательно — обычную вязальную от температуры будет «вести».

Снизу будут ножки, сделанные из квадратной профильной трубы 40×40. Внутри они провариваются с 4-х сторон примерно по сантиметру, иначе в дальнейшем от высокой температуры могут испортиться.

Поставить поддон внутрь коптильни.

Проверить, чтобы оставался отступ в 1 см с каждой стороны, так дыму будет проще выходить.

Изготовить решётку, используя сварочный полуавтомат. Для начала лучше полностью сделать заготовки: на рамку, стойки, ручки, перемычки — все одного размера.

Приложить под 90° и сварить.

Поставить перемычки с помощью профиля 20×20 через 2 см.

В результате должны получиться прутья.

Приварить стойки с отступом от краёв в 2 см. Решётка на первый уровень выглядит следующим образом:

На второй — ручки высотой 7 см из арматуры, чтобы было удобно брать.

Проверить, чтобы обе решётки легко влезали в коптильню. Расстояние между ними — 7 сантиметров, крупная рыба прекрасно входит.

Осталось изготовить крышку. Подготовить лист 520×440 мм. Посередине — прорезь 0,5-1 мм. От центра — 180 мм, сделать паз и оставить отбортовку 40 мм.

Бока заварить. Приделать боковинки.

Должна получиться крышка в виде домика. Высота до верхней грани — 12 см, бокового ребра — 4 см. Благодаря такому строению скапливающийся на крышке конденсат будет стекать на края.

Высота ручки — 4 см, длина — 10 см. Использовать арматуру здесь не обязательно.

От крышки до гидрозатвора получится расстояние в 1-1,5 см.

Готовая коптильня выглядит так:

Особенности конструкции дымохода

При строительстве коптилен своими руками крайне ответственным этапом становится изготовление дымохода. Напомним, что для его обустройства лучше не брать кирпич – его пористые стенки будут активно впитывать вещества, выделяемые при горении и со временем использования продукты будут впитывать неприятные запахи.

Для дымохода лучшим материалом является металл.

Но помните, что металлический дымоход придется регулярно чистить от образовавшейся копоти и сажи. Также есть вариант обустройства дымохода непосредственно в земле – почва хорошо студит дым естественным способом (что особенно актуально для копчения холодного типа) и активно впитывает конденсат, а микроорганизмы, которые содержатся в почве, очищают дым от канцерогенов.

Земляной дымоход делается так:

1. Подыскивается подходящая площадка с уклоном (ее можно сделать и самостоятельно, насыпав слой земли).
2. Топка коптильного аппарата размещается непосредственно под склоном.
3. На земляном склоне прокапывается канава – она и станет будущим земляным дымоходом.
4. Канава прикрывается сверху металлическими пластинами. Сверху на них укладывается дополнительный слой земли для обеспечения хорошей теплоизоляции. Земляной дымоход доводится до камеры коптильного агрегата.

Читайте также: Как выбрать готовую коптильню для квартиры

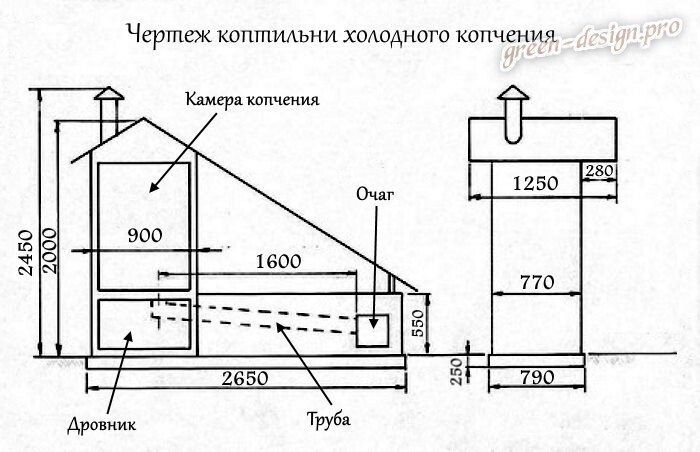

Рекомендации и чертежи с размерами

Планируя соорудить коптильню своими руками, необходимо грамотно подобрать для нее место на своей придомовой территории. Такие правила актуальны для габаритных модификаций, которые невозможно перенести на другой участок, а при необходимости убрать в подвал. При выборе площадки помните, что:

• при работе коптильня выделяет много дыма, а он не должен проникать в жилые помещения;
• составляющие в дыме вредят не только людям, но и растительным насаждениям.

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

Лучшее место для установки коптильни – подветренный участок. Он не позволит дыму проникнуть в сад или сам дом (свой или соседский).

Готовые копчености можно хранить в подвале или погребе. Важно, чтобы это место было прохладным и сухим. И прежде, чем начинать «испытательные» процедуры, проведите тестирование домашней коптильни (без использования продуктов).

Это нужно, чтобы коптильная камера пропиталась естественным запахом тлеющих углей. Продукты же будут получаться намного вкуснее и ароматнее.

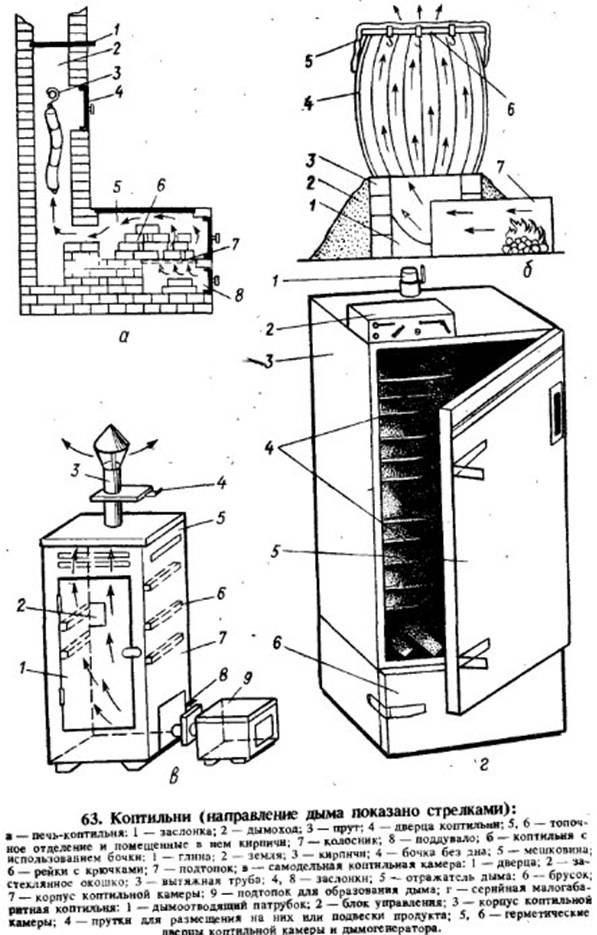

Чертежи и модели для самостоятельной сборки

Все чертежи и модели коптилен

Коптильня холодного копчения своими руками (видео)

Как сделать коптильню горячего и холодного копчения своими руками из подручных средств

Многие любят вкус копчёной рыбы или мяса. А запах копчёного сала, невозможно спутать ни с чем. Для приготовления этих продуктов используют установки, в которых происходит обработка сырого материала горячим или холодным дымом. Существует два вида копчения: горячее и холодное.

Коптилка холодного копчения своими руками

Холодное копчение — это воздействие на продукты холодным дымом, температура которого составляет от 20 до 25 градусов. По этой причине топки при постройке коптильни холодного копчения располагают в некоторой отдалённости от резервуара с продуктами. За время, которое дым затрачивает на прохождение трубы и подъем к коптильне, он охлаждается и очищается от вредных элементов.

Коптильня из кирпича

Приступая к постройке коптильного шкафа необходимо нарисовать чертеж самой камеры и размещение её составляющих элементов. Топку необходимо расположить на расстоянии не менее чем 2,5 метра. Лучше всего выбрать участок, на котором имеется уклон. Топку расположить ниже, а коптильную камеру на возвышенности.

Самой надёжной считается кирпичная коптильня. Её можно установить на своём приусадебном участке или на даче. Для правильного возведения этой конструкции нужно учесть некоторые важные моменты:

1. Фундамент. В первую очередь надо удалить грунт на глубину 60 сантиметров. В полученную яму установить опалубку, которая будет выше краёв на 20–25 сантиметров. Пространство следует укрепить с помощью арматуры, а в центр установить пустую ёмкость, для того чтобы при заливке раствором в этом месте получилось углубление, через которое будет выходить дым из трубы. Не забудьте перед заливкой фундамента установить её.
2. Стены. Для стен коптильни холодного копчения лучше всего подойдёт строительный кирпич. А также можно использовать бетонные блоки. Конструкцию возводите по собственному желанию. Можно сделать небольшое окно, чтобы солнечные лучи не вредили продуктам. Лучше всего вывести его на северную сторону или на затенённую.
3. Крыша. Делается из экономичных материалов. Из бруска сооружают стропильную конструкцию, которую накрывают листами фанеры или же ориентированной стружечной плитой. Сверху укладывается рубероид или металлопрофильные листы.
4. Топка. Складывается из огнеупорного кирпича, если есть возможность, то лучше использовать печь из металла. Устанавливается труба, выводящая дым от топки к коптильне. Диаметр следует подобрать большой, для более медленного продвижения дыма и быстрого его остывания.
5. Внутреннее устройство. Над отверстием, через которое выходит дым, ставиться металлическая решётка. Над ней подвешиваются крюки для подвешивания продуктов копчения. Ваша коптильня готова.

Коптильня из бочки

Для изготовления коптильни из бочки необходимо:

1. Взять деревянную или металлическую бочку и снять у неё днище, чтобы дым мог легко заполнять внутреннее пространство. Прикрепить ко дну железную решётку, а вверху установить прутья для подвешивания продуктов копчения.
2. Выкопать в земле две ямы: под коптильную камеру и под топку. Соединить их с помощью траншеи, глубина которой должна достигать 30 сантиметров.
3. Размеры топки должны быть не менее полуметра в диаметре, а глубина должна достигать примерно 40 сантиметров. Закрыть дно листом железа, а стены выложить кирпичом.
4. Яма для бочки лучше расположить в удалении от топки на 3 метра. Диаметр должен совпадать с диаметром бочки, а глубина не менее 40 сантиметров.
5. Траншею закрыть листом железа и присыпать землёй.
6. Готовую коптильную камеру накрывают мешковиной или специально изготовленным каркасом.

Коптилка горячего копчения своими руками

Для того чтобы сделать самодельную коптильню своими руками необходимо иметь в наличии:

• металлическую бочку ёмкостью не более 200 литров;
• арматуру диаметром 6 мм;
• проволока из стали для сетки;
• металлические уголки;
• труба для вывода дыма: длиною около 1 метра, диаметром не менее 10 см;
• муфта.

Кроме этого, вам понадобятся: болгарка, электросварка, рулетка.

Установите бочку вертикально. В нижней части нужно вырезать прямоугольное отверстие, которое будет служить топкой. Сюда будет закладываться топливо. Дверка делается из отрезанного куска железа: привариваются петли, устанавливается ручка и задвижка для фиксации дверцы.

Напротив дверцы делается ещё одно круглое отверстие для вывода дымохода. В него устанавливается муфта с внутренней резьбой. На трубе нарезается внешняя резьбы и вкручивается в муфту. В дне бочки необходимо проделать небольшие отверстия, которые будут служить в качестве поддувала.

Для изготовления непосредственно резервуара для копчения нужно сделать следующее:

• Из листа металла толщиной 4–5 мм вырезать круг диаметром равному внутреннему диаметру бочки.
• Установить получившийся круг внутрь бочки на высоте 1/3 от её дна — это дно коптильного резервуара.
• Снизу к отверстию приваривается труба вывода дыма.

Теперь всю конструкцию необходимо установить на металлические ножки высотой около 30 см. Поддон для сбора жира, стекающего с коптящихся продуктов, делают из крышки бочки. Если она отсутствует, то подойдёт любой металлический лист соответствующего диаметра. Чтобы поддон легко устанавливался внутрь резервуара, нужно приварить железные распорки. Сам лист должен легко выниматься из коптильни.

Устанавливаем решётки или развешиваем крюки для продуктов. Количество решёток будет зависеть от высоты бочки. Старайтесь делать промежуток между уровнями не менее 15 см. Устанавливая опоры для решёток, нужно учитывать, что поддон для сбора жира должен свободно выходить из резервуара.

Из лиственницы изготавливаем крышку соответствующего диаметра. Сверлим в ней несколько отверстий. Они нужны для того, чтобы из резервуара для копчения выходила лишняя влага.

как сделать, фото, видео, чертежи

Содержание

• 1 Разновидности конструкций
  • 1.1 Кирпичная коптильня холодного копчения
  • 1.2 Кирпичная коптильня горячего копчения
  • 1. 3 Многофункциональные конструкции 90 008
• 2 Чертежи холодного и горячего копчения кирпичные коптильни
• 3 Как построить кирпичную коптильню своими руками
  • 3.1 Выбор и подготовка места
  • 3.2 Выбор материалов и инструментов
  • 3.3 Порядок действий
    • 3.3.1 Заливка фундамента
    • 3.3.2 Оформление
    • 3.3.3 Строительство топки
    • 3.3.4 Дымоход, дымоход
  • 3.4 Испытания
• 4 Что и как коптить в кирпиче коптильня
• 5 Фотогалерея коптилен из кирпича своими руками
• 6 Пожарная безопасность
• 7 Заключение

Коптильня своими руками из кирпича горячего копчения изготавливается чаще всего любителями копченостей из-за несложного устройства. Однако есть и другие конструкции, позволяющие коптить продукты по другой технологии. Такие коптильни отличаются сложным устройством.

Разновидности конструкций

Коптильни строятся разных размеров. Украсьте их отделкой, ковкой, придайте интересную форму. Однако это не относится к различиям. Можно придумать любой проект кирпичного здания. Основной тип коптильни заключается в конструкции и способе копчения продукта.

На видео коптильня из кирпича своими руками для приготовления рыбы:

Коптильня из кирпича холодного копчения

Сложным устройством обладает коптильня, в которой продукт готовится методом холодного копчения. Дым в рабочую камеру подается от дымогенератора. Пройдя долгий путь по каналам, он остывает. Продукт не подвергается термической обработке, а отверждается медленно.

В самодельном варианте дымогенератор с каналом подачи в камеру выложен из кирпича

Важно! Поскольку продукт не поддается термической обработке при холодном копчении, на его приготовление уходит больше времени, например, 1-2 дня.

Коптильня кирпичная горячего копчения

Конструкция считается простой. Нет необходимости создавать каналы, делать дымогенератор. Складывают коптильню из г/к кирпича своими руками в виде небольшого вытянутого в высоту домика. Металлическая камера расположена в верхней части. Здесь висят продукты. Древесная щепа засыпается на дно камеры. Внизу коптильни находится топка. Горящие дрова нагревают металлическое дно камеры, опилки начинают тлеть.

Коптильня горячего копчения малогабаритная

Важно! При горячем копчении продукт подвергается термической обработке, благодаря чему быстро готовится.

Многофункциональные конструкции

Наиболее сложной в плане устройства считается многофункциональная комбинированная коптильня. Здесь можно сделать горячее и холодное копчение. Вам понадобится дымогенератор и топка. Нередко такие постройки оборудуют дополнительными рабочими зонами: мангалом, местом для казана, столешницей, мойкой для посуды, полками, нишами. Сооружение представляет собой целый комплекс с многочисленными дымовыми каналами внутри. Построить такую ​​коптильню способен только опытный мастер-печник.

Многофункциональная коптильня может полностью заменить кухню со всей бытовой техникой и мойкой

Чертежи кирпичных коптилен холодного и горячего копчения

Если вы решили заняться строительством коптильни, вам потребуются чертежи. Они дают четкое представление о структуре строения, расположении каждого ряда кирпичей. Следует сразу отметить, что неопытному строителю понадобятся чертежи коптильни из кирпича горячего или холодного типа. Строительство многофункциональной комбинированной печи лучше доверить мастеру.

Дно камеры можно сделать из колосников, выложив их камнями или сварить из металлоконструкции в виде емкости

Простейшая коптильня холодного копчения напоминает печь с длинным дымоходом, выполняющим роль камера для продуктов.

Как построить коптильню из кирпича своими руками

Перед началом строительства коптильни необходимо найти для нее подходящее место. Следующий шаг – подготовка материала. Важно подумать о защите кирпичного здания от атмосферных осадков. Если его постоянно заливает дождь или засыпает снегом, конструкция простоит недолго. Кирпич пропитывается влагой. При топке дровами в топке вода превращается в пар. Продукт получится не копченым, а скорее вареным. После разработки чертежа приступают к строительству кирпичной коптильни своими руками с подготовки площадки.

Выбор и подготовка площадки

При строительстве любого типа коптильни нужно понимать, что это будет стационарная кирпичная конструкция. Структура не может быть перенесена в другое место. По этой причине к выбору участка подходят со всей ответственностью.

Даже небольшая коптильня – это стационарное сооружение на фундаменте, которое нельзя переносить на другое место.

Работа коптильни связана с выбросом в атмосферу большого количества дыма. По этой причине оптимально удалять его со своих и соседних жилых домов, а также зеленых насаждений. Место выбирается не затопляемое грунтовыми и сточными водами. Желательно, чтобы был устойчивый, плотный грунт. Меньше будет затрат на обустройство фундамента.

Участок, выбранный для строительства коптильни, очищается от растительности, камней и мусора. Оптимально снять верхний слой почвы с корнями травы. Если область не выровнена, она приводится в соответствующее нормальное состояние.

Подбор материалов и инструментов

Чтобы построить коптильню из кирпича своими руками, в первую очередь подготавливается строительный материал. Здесь нужно сделать правильный выбор. Для форсирования стен используется красный полнотелый кирпич из обожженной глины. Топку лучше выложить другим материалом. Здесь подойдет шамотный или огнеупорный кирпич.

Для форсирования стен коптильни используйте красный полнотелый кирпич

Для приготовления раствора также потребуются разные материалы. Фундамент залит из бетона. На цементный раствор с добавлением извести можно выкладывать основание коптильни. Кирпичные стены выбивают на растворе бурой глины. Здесь нельзя использовать цемент. Кирпичная кладка трескается от нагрева. Зона возле топки коптильни подвергается воздействию высоких температур. Здесь кладку шамотного кирпича лучше производить на огнеупорную глину. Вы можете купить его в хозяйственном магазине. Для приготовления растворов вам понадобится песок и вода.

Для работы инструмента требуется стандартный набор для сборки. Для перемешивания раствора подготовьте лопату, ведро, бетономешалка или большой таз. Для кладки кирпича вам понадобится кельма, уровень, отвес, строительный шнур. Если стены коптильни не предполагается оштукатуривать или отделывать декоративным камнем, необходимо устройство для разметки стыков.

Процедура

Когда площадка и все материалы подготовлены, пора попробовать сделать кирпичную коптильню своими руками по заранее разработанной схеме. Работы начинаются с закладки фундамента. Без него не обойтись, так как коптильня тяжелая. На земле конструкция может провиснуть и кирпичная кладка раскрошится.

Заливка фундамента

Бетонное основание представляет собой монолитную плиту. Фундамент должен повторять форму коптильни, выступать за ее границы со всех сторон примерно на 10 см. В первую очередь на участке делается разметка. Лопатой выкапывается яма глубиной 50 см. Дно выравнивают, засыпают слоем песка толщиной 10 см, смачивают водой и утрамбовывают. Сверху насыпается еще один слой аналогичной толщины из щебня.

Чтобы сделать прочный фундамент под коптильню, ее армируют. Из металлических прутьев вязальной проволокой связывают сетку с размером ячеек около 15х15 см. Бронекаркас укладывают прямо на щебень или предварительно расстилают черную пленку для гидроизоляции.

Опалубка должна возвышаться над уровнем земли не менее чем на 5 см

Опалубка устанавливается по периметру траншеи из досок. Оптимально, когда его верхняя часть выступает над уровнем земли на 5 см. Яма заливается бетонным раствором с добавлением щебня. Фундаменту дается время выстояться не менее 1 месяца. За это время бетон увлажняют, накрывают пленкой. Когда монолитная плита затвердеет, опалубку снимают. Основание покрыто двумя слоями рубероида. Гидроизоляция предотвратит вытягивание кирпичными стенами влаги из почвы.

Стайлинг

Первый ряд ордера выкладывается насухо без раствора. Кирпичи используются для формирования общей формы конструкции. Это зависит от типа конструкции:

1. При возведении коптильни холодного копчения своими руками из кирпича в первом ряду сразу формируется общая конструкция, состоящая из камеры, дымогенератора и дымохода. Здание вытянутое. Длина канала должна быть не менее 4 м.
2. Для коптильни горячего копчения дымогенератор с длинным дымоходом не нужен. Первый ряд кирпичей повторяет форму всей конструкции: квадрат или прямоугольник.

Следующие ряды цоколя выкладываются на цементный раствор. Готовится по консистенции густой сметаны. Возьмите 3 части песка, 1 часть цемента и 1 часть извести.

Совет! Толщина швов между кирпичами около 12 мм.

Одновременно с цоколем возводится зольник — поддувал

Строительство топки

После возведения фундамента коптильни на глиняный раствор укладываются дальнейшие ряды кирпичей. Пришло время обустроить топку. В коптильне из г/к или холодного кирпича она всегда располагается над зольной камерой. Топку выкладывают из шамотного или огнеупорного кирпича на огнеупорной глине. Вы можете пойти другим путем. Топочная камера коптильни сварена из листового металла и просто заделана в кладку.

В коптильне горячего копчения камера для продуктов расположена над топкой.

Следующий элемент — коптильня. Ее устройство зависит от типа коптильни, но сначала определяется с размерами. Все зависит от личных пожеланий. Обычно для домашней коптильни достаточно камер размером 1х1 м и высотой до 1,5 м.

Если это коптильня из г/к кирпича, то камера сваривается из металла в виде короба с дверцей. Дно глухое. Сюда будет осуществляться загрузка щепы, которая нагревается огнем из печи. Сверху донышка привариваются упоры, крепится поддон для стекания жира с продукта. Над камерой установите крепления для решеток или крючки, на которых фиксируются копчености. В верхней части камеры прорезается окно под дымоход для отвода дыма.

Если посмотреть на фото коптильни из кирпича холодного копчения, то даже неопытный печник поймет, что топка дымогенератора расположена далеко от коптильной камеры. Дно в нем делать не нужно, так как оно перекроет поток дыма из канала. Сюда обычно натягивают мешковину, выполняющую роль фильтра, задерживающего копоть. В остальном камера аналогична. Над мешковиной навешивают поддон, а сверху ставят решетки или крюки.

Дымоход, дымоход

В коптильне холодного копчения из кирпича нужно возвести еще один узел – дымоход. Он соединяет дымогенератор с коптильной камерой. Его оптимальная длина 4 м, но иногда ее укорачивают до 2 м, что крайне нежелательно. Ширина и высота канала максимум 50 см. Его можно выложить из кирпичей и оставить в таком состоянии, или встроить в него металлическую трубу.

Канал от металлической трубы, заделанной в дымоход, не забивается вытекающим раствором из швов кирпичной кладки

Важно! Иногда канал коптильни холодного копчения прокладывают заглубленной в землю. Этот вариант подходит для сухого, не затопляемого участка.

Последним элементом коптильни является дымоход с регулируемой заслонкой для удаления дымохода из коптильной камеры. Его выкладывают из кирпичей или кладут металлическую трубу. Голова устроена сверху. Он предотвратит попадание осадка в коптильную камеру через трубу.

Тестирование

После завершения всех работ коптильню не трогают минимум неделю. Кирпич из раствора пропитывается влагой. Ему нужно высохнуть. После этого проводится первое тестирование.

Первый розжиг в топке производится не ранее, чем через неделю после окончания строительства коптильни

Испытание состоит из следующих этапов:

1. Если это коптильня горячего копчения, щепа загружается в топку камера. В печи разводят огонь. В коптильне холодного копчения зажигается дымогенератор.


   Щепа для копчения используется из плодовых или лиственных несмолистых деревьев

2. В камеру помещается небольшое количество продукта, например, 1 рыба или кусок мяса.
3. Заслонка дымохода закрыта. Дайте время заполнить камеру дымом.
4. По мере увеличения густоты дыма повышается температура. Его необходимо выдерживать согласно рецептуре готового продукта. Температура регулируется открытием заслонки. Для измерений в камере предусмотрен карман для термометра.
5. Тестирование проводится в течение получаса. За это время кладку проверяют, чтобы через швы между кирпичами не проходил дым.

Качество коптильни определяется внешним видом продукта. Он должен приобрести золотистый цвет и не быть покрытым копотью.

Что и как коптить в кирпичной коптильне

Основным продуктом для копчения в домашней коптильне является мясо, мясные полуфабрикаты и рыба. В зависимости от рецепта продукт только предварительно солят или отваривают. Вкусны копченые тушки птицы и кролика. Иногда коптят небольшого поросенка.

При копчении сырого мяса его сначала солят

Домашние колбаски и бекон отправляются в коптильню. При копчении целой крупной рыбы ее подвешивают вверх дном. Любители фруктов готовят чернослив и груши в коптильне холодного копчения.

Фотогалерея коптилен из кирпича ручной работы

Коптильня под собственной крышей, защищенной от осадков

Коптильня может быть оборудована большой камерой с входными дверями

Многофункциональная коптильня может быть встроена в беседку

Коптильня в виде печи оборудована жаровней, столешницей и другими рабочими зонами.

В коптильне холодного копчения дверцы рабочей камеры могут быть выполнены из дерева

Пожарная безопасность

Огонь горит внутри топки во время копчения. Назвать пожароопасной коптильню нельзя, но меры безопасности соблюдать необходимо. Возле поддувала и топки оборудуют площадку из негорючих материалов на случай, если вылетят искры. Не организовывайте хранение легковоспламеняющихся предметов и жидкостей поблизости.

Коптильню нежелательно располагать вблизи теплиц, огородничества, зеленой зоны, так как могут пострадать деревья и культурные насаждения

Заключение

Коптильню своими руками из г/к кирпича можно построить небольших размеров. Более серьезную конструкцию лучше доверить мастеру-печнику или построить ее самостоятельно, но под его присмотром. Ошибки приведут к тому, что постройка рухнет или продукт будет плохо прокопчен.

Соберите коптильню холодного копчения, чтобы приготовить вкусные леденцы из скво

902:30

Джейн Дюкетт

Выпуск №148 • июль/август 2014 г.

Для вкусных конфет скво начните с самой свежей рыбы.

Одним свежим июльским вечером в нашем летнем домике в Солдотне, Аляска, мой муж Том и я сидели с друзьями у костра. Мы поговорили о лососе, поинтересовались, почему в этом году задержались основные сорта красной рыбы, и обменялись рыбными байками. Кто-то начал раздавать прозрачную пластиковую упаковку конфет скво — палочки вяленого лосося. Поскольку я был относительно новым жителем Аляски, это было для меня в новинку. Я взял одну из янтарных палочек, понюхал ее и осторожно откусил. Он был дымный, соленый, пикантный и, ну, неописуемо.

«Вау! Кто принес это? — спросил я, откусывая побольше.

Наш друг с Аляски Гленн Кули усмехнулся: «Да. Я только что закончил их сегодня днем. Что вы думаете?»

«Это… прекрасно!» Я сказал.

«Как ты это сделал?» — спросил Том.

Гленн откинулся на спинку стула. «Ну, обычно я не делюсь своим особым рецептом с кем попало. Это было своего рода семейной тайной на протяжении веков». Отец Гленна норвежец; его мать коренная инуитка Аляски.

«Ой, да ладно!» Том настаивал. Мой муж мнит себя поваром-гурманом и на самом деле умеет готовить любую рыбу лучше, чем кто-либо из моих знакомых.

«О, пожалуйста, скажи ему?» — умоляла я, откусывая еще.

«Ну, у тебя должна быть коптильня для холодного копчения», — сказал Гленн.

— У меня есть курильщик, — ответил Том, указывая на уродливую черную круглую металлическую банку в нескольких футах от него.

«О нет, это не сработает, чувак! Вы не хотите его готовить. Вы хотите курить его. Вам нужна холодная коптильня. На изготовление уходит несколько дней. Настоящий процесс». Гленн усмехнулся.

Я знал, что Том клюнет. Он сказал как ни в чем не бывало: «Ну, тогда я возьму холодную коптильню». Говоря с набитым ртом, он спросил: «Где ты купил свой?»

«Хммм! Не могу купить. Должен успеть». Гленн сделал паузу и пристально посмотрел на Тома. «Приходи завтра ко мне домой, и я покажу тебе свой. Если вы действительно возьмете на себя труд построить его, то я дам вам свой рецепт.

«Сделка!»

На следующий день мы стояли на заднем дворе Гленна, вытягивая шеи, чтобы оценить настоящую коптильню холодного копчения, сделанную местными инуитами Аляски. Это было зрелище — деревянное сооружение двенадцати футов высотой, похожее на уборную для Пола Баньяна.

Сверху медленно клубился дым. Запах был небесным. Том обошел его, осматривая со всех сторон.

«Видишь ли, у тебя должны быть маленькие вентиляционные отверстия здесь внизу и вверху», — объяснил Гленн, открывая дверь. «Смотреть!» — сказал он, отступая назад и приглашая нас заглянуть внутрь. Там, на горизонтальных шестах на высоте около 10 футов, висело, вероятно, более сотни кусочков восхитительного красного вяленого мяса полосами длиной около 18 дюймов.

В тот же день мы сняли размеры коптильни, и я приступил к составлению подробного плана строительства. На следующее утро мы пошли в большой магазин в Кенаи, купили пиломатериалы и фанеру и всерьез занялись строительством.

Пару дней спустя мы закончили, и все выглядело сногсшибательно. Мы обшили нашу кедровыми досками, оставшимися от нашей хижины, и накрыли ее небольшой зеленой металлической крышей. Я был так горд!

Гленн пришел, чтобы проверить наш проект, и, поскольку он был должным образом впечатлен, он поделился с нами своим «секретным» инуитско-норвежским методом. И я поделюсь им с вами. Но сначала нужно построить коптильню.

Гленн Кули и его коптильня

Сборка коптильни холодного копчения

Материалы:

• Пиломатериал 2×6 для обрамления основания
• Пиломатериал 2×4 для обрамления сторон, двери и стропил. Если вы не можете купить 2×4 длиной двенадцать футов, разместите стыки по углам в шахматном порядке.
• 7 листов фанеры толщиной ½ дюйма для обшивки и крыши
• Гвозди
• Гвоздильный пистолет (не обязательно, но поможет ускорить процесс)
• Дверные петли и защелка
• Экран для закрытия небольших вентиляционных отверстий на нижних сторонах, фронтонных концах и большого экрана наверху

Инструкции:

Соорудить плоский фундамент площадью 4 квадратных фута из бруса 2×6, закрепив углы. Кадрируйте каждую сторону 4 × 12 футов на землю. Поднимите боковую раму на место и соедините секции по углам.

Обшить коптильню фанерой, а при желании и обшивкой. Спереди сделайте дверной проем шириной 2 фута и высотой 6 футов и также покройте его фанерой. Вырежьте два небольших вентиляционных отверстия в боковых стенках примерно в 6 дюймах от земли и закройте вентиляционные отверстия экраном. Это необходимо для правильной вентиляции. Перед тем, как установить стропила и крышу, прикрепите защитный экран к верхней части дома, чтобы защитить его от пчел и других насекомых. Соорудить три небольших стропила из брусков 2×4 и обшить их фанерой и черепицей или металлочерепицей. Вентиляционные концы стропил тоже.

Копчение рыбы

Рыба:

Рыба должна быть из красного лосося (также известного как нерка), а дикая аляскинка, безусловно, лучшая. Если вы можете купить его очень свежим, хорошо. Не используйте замороженного лосося или лосося, который находится вне реки более одного дня. Если вы можете поймать ее самостоятельно, не забудьте слить рыбе кровь, как только она будет поймана. Некоторые люди используют серебряного лосося для конфет скво, но мы думаем, что лучше всего красный.

Аккуратно разделав рыбу на филе, нарежьте полоски вдоль от плеча до хвоста шириной около ½ дюйма и оставьте на коже. На большинстве красных лососей Кенай ваши полоски будут иметь длину около 18 дюймов.

Разрежьте мясной шпагат на 18-дюймовые отрезки и свяжите концы вместе, чтобы получился круг. Затем прикрепите конец каждой полоски лосося к бечевке с помощью скользящего узла.

Обязательно завяжите конец филе. Это очень важно. Если вы подвешиваете филе за лопатку, мякоть может отвалиться во время копчения.

Рассол/маринад:

Наполните пятигаллонное ведро водой, затем добавьте кошерную или консервную соль. Количество соли в рассоле имеет решающее значение, поэтому, чтобы убедиться, что вы добавили нужное количество, сначала осторожно положите свежее сырое яйцо в ведро с водой. Он должен опуститься на дно ведра. Начните постепенно добавлять соль, осторожно помешивая, чтобы она растворилась. Как только яйцо всплывет, перестаньте добавлять соль.

Удалите яйцо и растворите 1½ стакана коричневого сахара в рассоле. Маринад для рыбы готов. Оставьте веревки прикрепленными к рыбе, пока полоски пропитываются маринадом, чтобы они были готовы к подвешиванию сразу после посола.

Время процесса маринования:

Время имеет решающее значение. Дать рыбе промариноваться ровно 50 минут. Через 50 минут слейте маринад и подвесьте рыбу на жерди, по одной полосе с каждой стороны. Дайте полоскам высохнуть около 30 минут.

Правильный дым:

Замочите около фунта щепы ольхи в ведре воды на ночь. Замачивание чипсов позволяет им дымиться, но не гореть. Пока рыбные полоски стекают по стержням, поместите древесную стружку ольхи на элемент холодной горелки коптильни, накройте банку и включите ее.

Не открывайте коптильню, если она по какой-либо причине не перестанет курить преждевременно. Если вы все-таки откроете коптильню, чипсы могут воспламениться при подаче кислорода, и вам не нужно пламя, а только дым.
