Леса своими руками: виды, сборка, установка

Что нам стоит дом построить? Но дом, даже самый маленький, всё равно выше человеческого роста, не говоря уже о 2-х или 3-этажных. И для того, чтобы добираться до самой высокой точки стройки и работать там безопасно и с удобством, устанавливают строительные леса. Они ставятся вокруг строящегося дома или внутри него, и на лесах на разной высоте могут работать несколько человек одновременно. На больших стройках возводят леса промышленного изготовления, а при строительстве дачи можно воспользоваться лесами, изготовленными своими руками.

Читайте в статье

  • 1 Разновидности конструкций
  • 2 Как самостоятельно сделать леса из дерева
    • 2.1 Инструменты и материалы
    • 2.2 Чертежи и размеры
    • 2.3 Изготовление рамы
    • 2.4 Сборка каркаса
    • 2.5 Укладка настила
    • 2.6 Монтаж люков и лестниц
  • 3 Как самостоятельно собрать металлические леса
    • 3.1 Что нужно для работы
    • 3. 2 Чертежи и схемы
    • 3.3 Подготовка распорок
    • 3.4 Изготовление переходников
    • 3.5 Сборка рамы
    • 3.6 Установка секций
    • 3.7 Изготовление настила
  • 4 Заключение

Разновидности конструкций

Для каждого вида стройки и каждого вида работ нужны леса определённой конструкции. Они должны обеспечивать безопасность рабочих, предоставлять им удобство для выполнения технологических операций, иметь место для размещения необходимых стройматериалов и инструмента, выдерживать значительный груз.

Раньше леса делали только из дерева, но постепенно всё чаще стали применять металл. Металл прочнее дерева, долговечнее в эксплуатации, допускает больше конструктивных вариаций. Из него делают элементы – модули, из которых потом на стройке быстро собирают леса нужного размера и конфигурации. Произвольная компоновка модулей позволяет собрать оптимальный вариант для конкретного объекта.

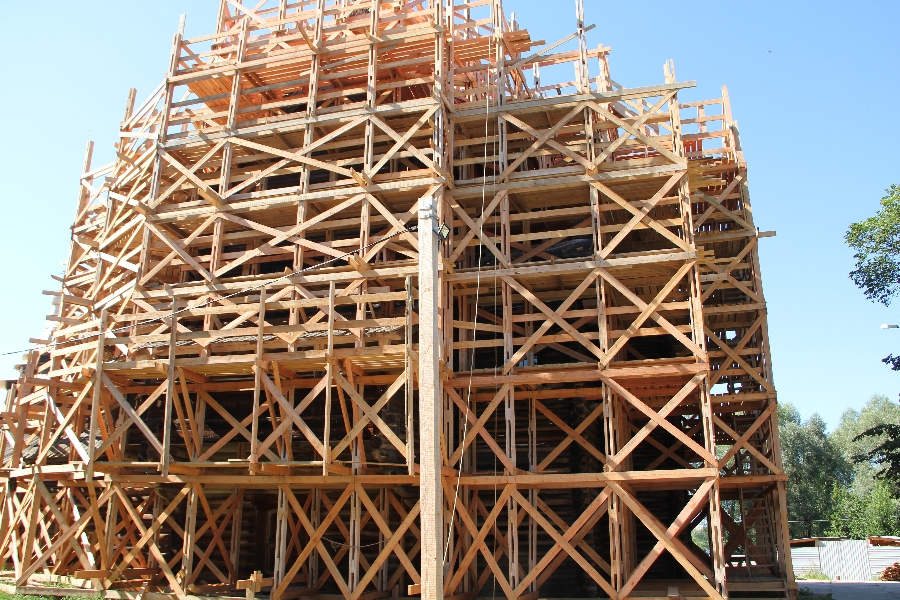

ФОТО: images.pexels.comСтроительные леса у многоэтажного здания

Для металлических лесов существует большое разнообразие замковых конструкций, которые позволяют на площадке быстро и крепко соединять модули. Их так же быстро можно разобрать и компактно хранить на складе до следующей стройки. Элементы конструкции лесов выполняют функции ограждения и функции лестниц для перемещения по вертикали.

Самое широкое распространение имеют клиновые леса, получившие своё название от способа крепления элементов. Хомутовые имеют возможность при монтаже произвольно менять форму монтажной единицы. Они обслуживают здания нестандартной формы. У подвесных лесов секции не опираются на грунт, их можно перемещать вдоль здания. Чашечные имеют замок, позволяющий особенно точно позиционировать секции. У механических лесов-домкратов можно изменять высоту рабочей платформы.

Как самостоятельно сделать леса из дерева

Далеко не всегда работы даже на малой высоте можно выполнять с помощью приставной лестницы. И без лесов тут не обойтись.

ФОТО: stroychik.ruДом для ремонта и приставные лестницы

Инструменты и материалы

Перед тем как начать сборку инструментов и материалов, нужно для себя определиться по нескольким вопросам:

  1. Что из себя будет представлять объект – каковы его размеры, сколько этажей?
  2. Какого характера работы предстоит делать – построить дом или покрасить фасад?
  3. На какую работу хватит собственного умения и денег – на деревянные леса или металлические?

Если предполагается строительство дачного домика в один или два этажа, то вполне можно обойтись деревянными лесами. И работать с деревом легче, и умения хватит, и денег много не потребуется.

Для строительства деревянных лесов хватит обычного плотницкого набора инструментов: пилы для дерева, рубанка, молотка, гвоздодёра, дрели, отвёртки, плоскогубцев. Наличие электроинструмента (электропилы, электродрели, шуруповёрта) поможет ускорить работы. Материалы – доски толщиной 1–2 дюйма и длиной 1–6 метров. Крепёж – гвозди, саморезы.

Предварительная обработка досок минимальная: убрать на рёбрах опасные заусенцы, чтобы занозы в руки не загнать. Длину отрезать по необходимости. Отобранные доски следует проверить на прочность: положить доску на две опоры на расстоянии примерно 2,5 м одна от другой и попрыгать на ней. Если не сломается, значит, годится.

Работы на фасадах можно применить козлы с настилом. Их можно переставлять вдоль дома, но по высоте они не регулируются.

Чертежи и размеры

Примерная схема с размерами для лесов при строительстве дачного домика приведена на рисунке ниже.

ФОТО: stroychik.ruСхема строительных лесов из досок

При строительстве дачного домика можно обойтись лесами разной степени сложности.

Приставные подмости к стене не крепятся. Они существуют в двух вариантах. Их конфигурация напоминает букву Г, устанавливаются они в разные стороны. По высоте не регулируются, но сделать их очень просто и можно без труда перемещать на новое место.

ФОТО: kak-sdelano.ruДва варианта конструкции подмостейФОТО: kak-sdelano.ruУстановка подмостей разных вариантов

ФОТО: kak-sdelano.ru

Рамные конструкции обычно делают из металла, но если строитель захочет, то можно её выполнить из дерева. В комплект рамных лесов входят боковые рамы, стойки для диагональной и горизонтальной связи рам между собой. Строительные рамные леса применяют при кладочных и отделочных работах.

Изготовление рамы

Рама изготавливается из досок толщиной 50–60 мм. Особенно тщательно следует проверять качество вертикальных стоек. Рамы для дачных построек в 2–3 этажа вряд ли будут иметь стандартные, легко разбираемые замки. Сборка каркаса идёт на гвоздях. Необходимо продумать конструкцию узла стыковки рам по вертикали. Можно наверху каждой стойки нижнего яруса из коротких обрезков досок смонтировать гнёзда, куда будут вставляться нижние части стоек верхнего яруса.

Сборка каркаса

Перед началом сборки каркаса лесов следует подготовить ровную гладкую площадку и разметить её. На дом с 6-метровым фасадом можно использовать три рамы с шагом 3 м. Под рамы уложить доски-лежни. В местах установки вертикальных стоек на лежнях тоже смонтировать установочные гнёзда. В эти гнёзда устанавливаются рамы нижнего яруса, выставляются строго вертикально по отвесу. Рамы соединяются между собой стяжками и крепятся к стене здания.

После этого можно устанавливать рамы второго яруса. Их тоже нужно выставлять по отвесу, крепить к стене дома и между собой. Третий ярус следует устанавливать в том случае, если строение выросло выше лесов второго яруса. От деформации по диагонали каждая рама и вся конструкция каркаса в целом защищаются диагональными распорками.

Укладка настила

Настил является рабочей площадкой. По настилу перемещаются рабочие, там укладываются инструменты и стройматериалы. Настил должен всё это выдержать, поэтому существуют правила его изготовления. Доски настила изготавливаются по ГОСТу 8486-86*. Как правило, из сосны с допустимым напряжением изгиба [sс] = 150 кгс/см2 .

Настилы изготавливаются из обрезной доски толщиной 25–40 мм. Более толстая доска требуется при работах с тяжёлыми предметами. Настил формируется в виде сборки из щитов. Щит собирается специальным образом, чтобы предотвратить опрокидывающий момент. После изготовления настила вся конструкция проходит специальную проверку на прочность.

ФОТО: tsm-co.ruЩиты для настила

Монтаж люков и лестниц

Монтируя настил, следует продумать, каким образом рабочие будут подниматься на нужный им ярус. Лестницы можно пристроить к торцевым рамам. Конечно, подниматься по лестнице нужно, держась руками за ближайшую верхнюю перекладину. В самой раме следует предусмотреть окно, через которое человек попадёт в рабочую зону лесов, на своё рабочее место. При необходимости можно сделать окно в настиле. Люк окна должен открываться вверх, а в закрытом положении не понижать степени безопасности настила.

Также для безопасности рабочих на 2 ярусе и выше следует делать ограждения на высоте от пола примерно 1 м.

Как самостоятельно собрать металлические леса

Создание металлических лесов требует умения работать с металлом и владения технологией сварки.

Что нужно для работы

Сначала нужно определиться с типом и размером будущих лесов. Популярные виды – клиновые и рамные. Существуют и другие, но для самодельщика удобнее названные. Затем стоит решить вопрос с выбором материала. Скорее всего, это будет профильная или круглая труба. Профильная выгоднее, и с ней проще работать. Её прочности и жёсткости вполне хватает для такого изделия. Для настила потребуются доски. Инструмент нужен слесарный, а для работы с настилом потребуется пила, дрель и шуруповёрт.

Чертежи и схемы

Любая работа по созданию изделия начинается с его чертежа. Сначала конструируется общий вид, затем выполняются чертежи деталей.

ФОТО: avatars.mds.yandex.netСхема рамного типа металлических лесов

Подготовка распорок

В соответствии с чертежами следует изготовить все детали. Работа заключается в нарезке труб под размер и, при необходимости, установке замков на обработанных концах. Для диагональных распорок отрезают по 2 метра и для горизонтальных распорок отрезки по 96 см. На 2-метровых заготовках делаются надрезы по 6–8 см и концы труб сплющивают.

Изготовление переходников

Переходники нарезают из труб сечением 25 х 25 мм длиной 30 см, а из труб сечением 30 х 30 мм – куски по 8 см. Меньший кусок вставляют в больший и проваривают посередине.

Сборка рамы

Сборка рамы начинается со сборки вертикальных лестничных стоек, после чего собираются промежуточные стойки. Вертикальные стойки связываются боковыми распорками. Затем монтируются горизонтальные опоры, а на них укладывается щитовой настил.

Установка секций

Секция появляется при параллельной установке двух рам и связи их распорками. При этом нужно строго следить за вертикальностью рам и их параллельностью. Длина распорок определяется примеркой. Сборка выполняется на болтах. Сборка секций второго и последующих ярусов выполняется в такой же последовательности действий.

Изготовление настила

Сборку настила можно выполнить двумя способами. По первому варианту доски укладываются поперёк, по второму – вдоль, параллельно стене дома.

В первом способе деревянные брусья настила саморезами прикручиваются к поперечным трубам каркаса, а к брусьям присоединяются доски настила. Поперечные трубы прикручиваются к каркасу болтами.

Во втором способе на поперечные элементы каркаса укладываются доски длиной не менее 2 метров. Снизу доски скрепляются брусками, чтобы не разъезжались и не провисали.

Заключение

Строительные леса являются способом обустройства рабочего пространства на любой стройке. Они должны обеспечить не только безопасность рабочих на любой высоте, но и удобство доступа к инструментам и стройматериалам. Из большого количества разновидностей конструкций руководитель стройки должен выбрать наиболее соответствующий объекту строительства и конкретным условиям. Правильный выбор приведёт к хорошему результату.

КАК СДЕЛАТЬ СВОИМИ РУКАМИ СТРОИТЕЛЬНЫЕ ЛЕСА — ПОДМОСТИ | Своими руками

Строительные леса предназначены для отделочных и ремонтных работ у стен здания и относятся к временным сооружениям. У индивидуальных же застройщиков возведение дома нередко приобретает перманентный характер — там наличники ещё не прибиты, а здесь уже снова нужно подкрашивать. Так и стоит дом в лесах на протяжении многих лет. Всё бы ничего, да внешний облик строения подобные сооружения, прямо скажем, не украшают.

Обратите внимание на предлагаемые конструкции съёмных подмостей. С их помощью вы сможете решить многие задачи по строительству и обслуживанию вашего дома и обойтись при этом без громоздких традиционных лесов.

Некоторые застройщики используют леса не только в качестве технологических сооружений, но и желая ввести в заблуждение дачных вандалов. «Дом в лесах выглядит нежилым, а значит, и лезть в него вроде бы незачем-, — примерно так высказывался один мой приятель, оправдывая дачный долгострой. Что ж, в этом есть своя логика, но опыт показывает, что воры или бродяги мыслят другими категориями и «суют нос» всюду, не взирая ни на что. А значит и незачем уродовать свое жилище лишними элементами, тем более, если основные строительные работы завершены. А доделки-переделки и прочая «мелочевка» — вечный процесс, и чтобы покрасить фронтон или прибить где-то на высоте доску, можно соорудить что-либо и попроще.

Один из вариантов — подмости на «конвертах» (см. фото). С их помощью вы легко и быстро выполните любую работу даже на большой высоте: подкрасите или отремонтируете окно, установите наличники, отделаете свесы досок обрешётки и сделаете многое другое.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Изготовить такие подмости нетрудно, а материалов для них нужно совсем немного.

Главное же достоинство подобного сооружения — оно не требует привычной жёсткой связи со строением, а значит установить или снять его — дело нескольких минут. А когда высотные работы закончены, элементам конструкции найдется место в сарае или в подполье дома.

Основными элементами строительных лесов – подмостей являются конверты — опорные площадки треугольной формы. Сделать их можно из обрезных пиломатериалов (рис. 1). Сначала из обрезков доски-пятидесятки» сбивают внакладку Г-образные кронштейны, а потом обшивают их по бокам более тонкими укосинами, нарезанными из того, что есть под рукой (например, из доски сечением 25×100 мм).

При выборе размеров «конвертов» нужно исходить прежде всего из соображений безопасности. Так, если на слишком маленьких опорных площадках не устроишь удобного настила, то при чрезмерно больших консолях не исключён отрыв «конвертов» от стены со всеми вытекающими последствиями. Оптимальный размер горизонтальной полки кронштейна — 350…400 мм, что позволяет встать на настил полной ступнёй.

Чтобы устроить настил на нужной высоте, понадобятся ещё две подпорки-слеги, в качестве которых можно снова использовать доски сечением 50×150 мм. Перед установкой опорных площадок верхние концы слег подрезают по контуру угла «конверта», а нижние — заостряют, чтобы обеспечить надежный упор досок в грунт (рис. 2).

Когда строительные леса – конверты подняты на нужный уровень, вертикальное плечо кронштейнов крепят к стене гвоздями, не утапливая их шляпки до конца — так проще будет демонтировать сооружение по окончании работ.

Доски настила поочередно поднимают наверх и прибивают к горизонтальному плечу «конвертов». Здесь гвозди нужно утопить полностью — иначе конструкция будет зыбкой. Однако чтобы не мучиться с креплениями при разборке подмостей, вбивать гвозди целесообразно через тонкие реечки {тол­щиной 8…10 мм) – тогда по окончании работ эти прокладки можно будет про­сто расщепить, освободив шляпки гвоздей для гвоздодера.

Другой вариант съёмных подмостей (рис. 3) столь же прост и удобен при выполнении высотных работ у стены строения. Например, если вы реши­ли покрыть крышу дома шифером, де­ло пойдёт гораздо быстрее с помощью конструкции, сделать которую мож­но из подручных материалов – толстой доски или даже из кругляка-сухостоя.

При установке стоек их нижние слегка заостренные части прикапывают в грунт, а верхние – крепят к стене дома гвоздя­ми, чтобы избежать опрокидывания кон­струкции. Затем так же, как и в первом случае, наверх поочередно поднимают доски настила и прибивают их к пере­мычкам опор.

По своему собственному опыту скажу, что из шпунтованной дос­ки-сороковки» можно соорудить настил длиной до 3 м – щит будет вполне жестким. А это значит, что при кровельных работах на крыше с шириной скатов 6 м, переставить подобное сооружение при­дётся только один раз. Согласитесь -это гораздо удобнее и безопаснее, чем «скакать» по стремянкам.

По окончании работ элементы конст­рукции можно либо убрать в сарай, ли­бо, если с материалом туговато, – пус­тить в дело.

В заключение ещё раз хочу обратить внимание на безопасность высотных работ с использованием подобных со­оружений. Никогда не забывайте, что поручней здесь нет, а значит расслаб­ляться нельзя ни на секунду. Готовить подмости нужно очень тщательно — ос­мотреть и проверить каждый узел в от­дельности. А к работе можно присту­пать, только убедившись в надёжности, прочности и пространственной жёстко­сти всего сооружения.

Схемы, чертежи самодельных строительных лесов доступны по ссылке – Посмотреть альбом

По материалам журнала для строителей Советы профессионалов

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Доска для строительных лесов из фанеры своими руками | Главная Руководства

Автор C. Paul Martin Обновлено 21 июля 2017 г. чем фанера

  • Рулетка

  • 10-пенсовые строительные гвозди

  • Молоток

    • можно ходить или работать. В других случаях может просто не хватить досок для всех рам, и необходимо приобрести больше, чтобы обеспечить безопасную рабочую среду. Хотя обычно вы можете арендовать доски в местном хозяйственном магазине, они могут не подойти к вашим лесам должным образом. Еще одно решение — изготовить доски самостоятельно.

    1. 1.

      Положите отрезок 2 на 4 горизонтально на землю широкой стороной вниз и сдвиньте вдоль стены. Поместите еще один кусок 2 на 4 горизонтально на землю, узкой стороной вниз, и сдвиньте его рядом с другим отрезком 2 на 4, совместив концы. Закрепите два 2 на 4 в форме буквы «L», вбив гвоздь с обоих концов, а также по одному на каждый фут длины. Используйте рулетку, чтобы правильно расположить гвозди. Повторите с другими длинами 2 на 4 с.

    2. 2.

      Положите два L-образных бруска размером 2 на 4 вдоль фанерной доски, по одному на каждом конце, совместив концы заподлицо. При необходимости поверните букву «L» так, чтобы обе буквы «L» размером 2 на 4 касались фанеры: узкой стороной одной и широкой стороной другой. Повернитесь лицом к широкой стороне одного из брусков 2 на 4 вдоль края фанеры.

    3. 3.

      Вбейте три-четыре гвоздя в нижнюю часть буквы «L» размером 2 на 4 в фанеру. Не вбивайте гвозди полностью, а только настолько, чтобы кончики торчали из фанеры. Лучше всего это делать на твердом покрытии, таком как асфальт.

    4. 4.

      Переверните доску так, чтобы буква «L» оказалась под доской. Вбейте гвозди в 2 на 4 вдоль края через верхнюю часть доски. Начните с вождения по одному на каждом конце 2 на 4. Затем добавьте по одному на каждый фут, используя рулетку, чтобы правильно расставить гвозди.

    5. 5.

      Вбейте еще три гвоздя в верхнюю часть доски примерно в четырех дюймах от края. Повторите с другим краем доски.

    6. 6.

      Переверните доску и молотком удалите частично забитые гвозди. Заклиньте молоток вокруг шляпки гвоздя и вытащите гвоздь. Повторяйте, пока все гвозди не будут извлечены.

      Подсказка

      Большинство хозяйственных магазинов не берут больших денег за резку фанеры и 2х4, но вы можете сэкономить эти деньги, купив необработанные секции и нарезав их дома, если вы достаточно уверены в себе, чтобы использовать свои собственные инструменты.

      Предупреждение

      Хотя деревянные доски, изготовленные в соответствии с этими спецификациями, очень прочные, со временем они изнашиваются. Немедленно замените любые слабые или гнилые доски. Никогда не перебегайте и не прыгайте на деревянную доску.

    Биография писателя

    К. Пол Мартин начал писать в 2003 году во время учебы в Христианском колледже, штат Вирджиния. Он специализируется на теологической/идеологической истории и социально-исторических темах, таких как Реформация, Крестовые походы и идеология революций. Мартин имеет степень бакалавра гуманитарных наук в области истории и богословия, а также получает степень магистра гуманитарных наук в области истории в Национальном университете Калифорнии.

    17. Самодельные леса, подъемные краны и домкраты

    Если вы находитесь во власти Управления по охране труда и здоровья США (OSHA) или аналогичных правил, вам необходимо приобрести и использовать дорогие запатентованные утвержденные строительные леса и такелажные устройства. Но, если нет, то у вас есть возможность применить собственную находчивость, творческий подход и смекалку или использовать проверенные временем приспособления строительной сборки, которые сделают работу на высоте или подъем тяжелых предметов легкой и безопасной.

    [Полный список советов по технике безопасности см. в разделе Безопасность на стройплощадке]

    За 30 лет моей строительной карьеры я почти всегда полагался на свои собственные импровизированные или построенные на месте методы, иногда в сочетании с уже имеющимся оборудованием ( такие как лестницы, лестничные домкраты, настенные и кровельные кронштейны), а также подобранные вручную грубо распиленные доски, чтобы добраться туда, куда мне нужно. Эти устройства никогда не подводили.

    Проверка прочности первого проекта моего строительного класса

    Простые, собираемые на месте козлы часто первым делом строятся на любой строительной площадке, и их можно использовать как эшафот. Я часто предпочитаю строить их высотой 24 дюйма — то, что я называю «пони-пила», — поскольку они более полезны и универсальны, чем стандартные 30-дюймовые лошади. Я все еще использую этих пони спустя 8 лет.

    Если вы можете прибить гвоздями обшивку или оконные проемы, существуют всевозможные варианты наружных лесов, либо с вертикальными опорными стойками, либо с треугольниками, примыкающими к зданию. Просто убедитесь, что вертикальные ножки хорошо закреплены и скреплены поперечными связями, а доски имеют упоры, зажаты или прибиты гвоздями. И следите за тем «2-дюймовым сердечным приступом», когда две доски перекрываются.

    Настенные кронштейны, изготовленные на месте, могут быть изготовлены по индивидуальному заказу в соответствии с каркасом вашей стены (они имеют размер для моих 12-дюймовых ферм из фермы Riversong и являются «двусторонними»), и для их надежной фиксации требуется всего два зажима на каждый кронштейн. (Я бы не стал использовать их на чем-то меньшем, чем 2 × 6 стоек на одинарных стенах). Обратите внимание, что планка также закреплена на кронштейне для безопасности.

    Для каркаса крыши я устанавливаю стойки со смещением от центра на расчетной высоте конька, чтобы зафиксировать коньковые доски на месте, и сооружаю прямоугольные кронштейны с раскосами для поддержки досок на нужной высоте, чтобы выровнять и прибить стропила к коньку. доска (блокировка на каждой второй паре потолочных балок предназначена для «трапа» для доступа на чердак над уровнем насыпной целлюлозной изоляции через дверь «сеновал» на одном конце фронтона).

    Аналогично в интерьере, когда обрамление открыто, можно соорудить временные площадки – в этом случае для работы на потолке над лестничной клеткой.

    Креативное использование лестниц – в данном случае 16-футовая раздвижная лестница в сочетании с 8-футовой лестницей – позволяет получить доступ в труднодоступные места, например, на этой винтовой лестнице для отделки потолка гипсокартоном. Обратите внимание, что доски прикреплены к лестнице.



    Регулируемые кронштейны для строительных лесов, скрепленные вместе, в сочетании с двумя старыми лестницами для строительных лесов Lynn, которые я нашел на дворовой распродаже 20 лет назад, позволяют установить «подъемные леса» по всей длине дома для установки и нанесения окончательной отделки. покрытие для нового откидного сайдинга и для покрытия южной солнцезащитной крыши (зажимы на «перекладинах» 2×4 не показаны). 9№ 0003

    Классические треугольные настенные кронштейны с ковровым покрытием идеально подходят для работы над готовым сайдингом, поскольку они не требуют крепления, кроме силы тяжести и одной закрепленной стойки 2×4 на земле на прочном основании.

    И, просто используя более длинные ножки 2×4 (X-образные скобы с ремнями), вы можете «подняться» по стене на высоту почти 16 футов.

    Использование вертикальных распорок к ножкам позволяет перемещать планку дальше от здания (например, для расчистки софитов) без риска поворота настенных кронштейнов на ножках, а также позволяет использовать ограждение (здесь не показано) ). 9№ 0003

    Их можно использовать на любой поверхности стены, которую нельзя легко прикрепить.

    Сочетая кровельные кронштейны (стратегически оставленные на месте после кровельных работ) с домкратом для лестницы и встроенным «куполом», можно обработать сайдинг вдоль пристройки эл.

    А с алюминиевыми планками лесов они даже достаточно прочны — с зажатыми бортиками — чтобы использовать стремянки, чтобы добраться до вершины фронтона.





    Это не мои, но это прочные настенные кронштейны фиксированной высоты, которые можно использовать как лестницы для доступа, сделанные из строительных отходов.

    Если лестница находится под любым углом меньше 70°, ее ножки должны быть закреплены на земле, чтобы предотвратить ее выталкивание с помощью колышков или привязок к зданию.





    И он должен поддерживаться в середине пролета, чтобы предотвратить отклонение. Лестница рассчитана на номинальную нагрузку только при правильном наклоне (ступенька на уровне плеч должна быть на расстоянии вытянутой руки, когда ваши ноги находятся у основания). В частности, в выдвинутом состоянии двухсекционная лестница должна поддерживаться под малым углом, например, при доступе на крышу.



    Обратите внимание на пружинные и стержневые зажимы, чтобы удерживать сборку вместе и предотвращать смещение «стойки» стремянки.

    Старая ручная лебедка для лодочного прицепа, прикрепленная к полноприводному транспортному средству с шарниром со свободным штифтом в основании (для крепления к черновому полу и обеспечения возможности поворота) и шкивом наверху (по которому проходит трос), отличный самодельный настенный подъемник.

    И, с фиксированной базой и небольшим наклоном вперед (что делает ее похожей на мартышку с расчалками), та же установка работает как подъёмник балки (или для любого другого груза).

    Jinniwink Crane (версия 1)

    Самодельный Jinniwink с вращающимся основанием удобен для подъема и размещения грузов, например, на этом прицепе с плоской платформой, с использованием троса, подходящего для наклона, и системы канатных шкивов через приклад для подъема.

    4:1 Джиггер для механических преимуществ

    Верхний блок стрелы Jinniwink

    Кран Jinniwink (версия 2)

    В этой версии трос служит как для подъема, так и для наклона, при этом основание стрелы вращается вместе с грузом доставлен на борт.

    Простая тренога с креплением может помочь в подъеме грузов.

    ***

    А-образная рама или «ножницы», прикрученные к анкеру, могут использоваться в качестве верхней точки для подъема грузов

    или в качестве поворотного перенаправления для наклона «согнутой» деревянной рамы. к вертикали.

    ***

    Или простая рукоятка с зубчатой ​​сцепкой может быть использована в качестве вектора перенаправления для подъема деревянного каркаса… служит креплением высоконаправленного шкива для следующего изгиба.

    ***

    Якорь для бревен, удерживаемый на месте парой тройных «пикетов», привязанных скрученной веревкой типа «брашпиль» или лямками, может обеспечить значительное сопротивление системе тяги с механическим преимуществом.

    ***

    Канат с сердечником низкого растяжения, алюминиевые шкивы с поворотными щеками и 8-миллиметровые нейлоновые пружинные шнуры создают столько механического преимущества, сколько требуется (в данном случае комплекс 5:1) для перемещения неподвижных объектов  – даже на один человек.

    ***

    Ролики (железная труба диаметром 1 дюйм) значительно снижают трение и позволяют относительно легко перемещать тяжелые объекты — даже целые здания — и даже могут наклоняться для принудительного поворота.

    ***

    Ригель, столбы и винтовые домкраты для поднятия второго этажа и крыши…

    ***

    …чтобы можно было заменить стены и прогнившие пороги.

    ***

    PT Стойка 4×4, угловое основание домкрата и винтовой домкрат для подъема крыши крыльца до уровня и ремонта крыльца.

    ***

    Поддомкрачивающий ригель, столбы и винтовые домкраты для демонтажа и восстановления фундамента амбара.

    ***

    Двойные шкивы 4:1 для подъема новых секций балки вместо прогнившей балки.

    ***

    ***

    Самостоятельное перемещение тяжелых бревен осуществляется с помощью ручной тележки для прицепа и самодельной тяговой тележки, сделанной из старинной газонокосилки.

    ***

    ************************************************* *******************************************

    Этот сайт мой подарок вам . Если вы найдете здесь ценность и готовы ответить взаимностью:

    Если вам нужна консультация по проекту или дизайнерские услуги, свяжитесь со мной напрямую по телефону

    HouseWright (в) Ponds-Edge (точка) нетто.

    ******************************************************* ************************************

    Роберт Риверсонг: воспроизведение разрешено только с указанием автора для некоммерческих целях и ссылку на эту страницу
    Для получения дополнительной информации о методах такелажа см.
