Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

• материалу, используемому для строительства системы;
• эстетическим характеристикам;
• форме;
• месту установки;
• конструкции перил;
• размерам;
• стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

• входные;
• межэтажные;
• подсобные;
• подвальные;
• мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

• поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.

• модульные либо сборные конструкции;
• системы на кронштейнах, больцах, косоурах;
• трансформеры и переносные конструкции;
• внутренние либо наружные системы;
• прикрученные к стене лестничные марши либо отдельно расположенные;
• со ступенями открытого или закрытого типа;
• с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Видео:

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.   В итоге формула принимает следующий вид:

l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

• h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
• W1- ширина проступи;
• W2-ширина заготовки;
• α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinα

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
2. Неудобство подъема мебели.
3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

• криволинейные;
• полуоборотные;
• четверть оборотные;
• изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

• сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
• выбирается место размещения основного стержня, крепится нижний опорный фланец;
• первая ступень крепится к полу, она входит во фланец;
• строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
• на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
• комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
• вверху закрепляют опорный стержень;
• подбирают и устанавливают поручни и защитные ограждения.



Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
4. Крепление на основном стержне ступеней выполняется с узкой стороны.
   Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.


Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах.

Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

• Опалубка для лестницы из бетона
• Крыльцо для частного дома
• Монтаж чердачных лестниц с видео
• Лестницы для дачи и частного дома с фото

Винтовая лестница на второй этаж своими руками

18.11.2015 Внутренняя отделка 6 комментариев

1. Основные способы крепления
2. Материалы и инструмент
3. Инструкция по сборке лестницы
4. Видео — инструкция

Лестница в двухэтажном доме не только неотъемлемый элемент интерьера, но и функциональная необходимость. По форме лестницы бывают: винтовые, прямые, поворотные и складные. Каждая из этих конструкций имеет, как свои плюсы, так и минусы, но мы остановимся на установке винтовой лестницы, потому как ее монтаж не составит труда, да и по эксплуатационным качествам это не самый плохой выбор.

Основные способы крепления винтовой лестницы

Винтовые лестницы неплохо смотрятся в небольших домах, интерьер которых выполнен в стиле ампир, рококо, модерн. Они занимают мало места и при строительстве обходятся дешевле, чем маршевые. Но у них есть один минус — они не отличаются безопасностью и в семьях, где есть маленькие дети и пожилые люди вряд ли придутся к месту. Хотя, для детей можно предусмотреть ограничители.

Есть два варианта установки винтовой лестницы.

• Ступени в такой конструкции крепятся на несущей опоре и винтовых поручнях. Это достаточно дешевая и надежная конструкция.
• Ступени и под ступени крепятся без использования опоры на гнуто — клееные поручни. Подобная конструкция сложна в монтаже и обычный обыватель вряд ли справится с такой работой, поэтому рассматривать установку лестницы этого типа мы не будем.

Итак, с выбором конструкции мы определились пора приступать непосредственно к самим работам.

Материалы и инструмент

Для работы нужно подготовить следующий инструмент:

• Верстак;
• Шуруповерт и циркулярку;
• Транспортир и угольник;
• Линейку, рулетку и уровень.

Из материалов нам понадобится:

• Составной опорный столб;
• Втулки- проставки или гильзы;
• Доска из древесины твердых пород;
• Поручни с балясинами;
• Больцы.

Инструкция по монтажу винтовой лестницы

Самая простая в сборке конструкция винтовой лестницы — ступени надеты на несущую опору и закреплены на винтовые поручни с балясинами, именно такую лестницу мы и будем устанавливать.

Шаг 1: Чертеж.

Для начала делаем максимально точные замеры и тщательно производим все расчеты. Определяемся, какой ширины проем мы хотим или можем себе позволить.

СОВЕТ: Ширина проема должна быть не менее 1,5 метра, оптимально 1,8 – 2метра. От ширины проема зависит и крутизна лестницы. Самый удобный угол подьема от 23 до 37 градусов.

Затем рассчитываем ширину ступеней, так как у винтовой лестницы они конусообразные, рекомендуем выбрать трапецию 150 -200 -350мм.

Теперь рассчитываем количество ступеней, необходимых для полного витка лестницы. Учитываем высоту потолка, соответственно длину опорной стойки, расстояние между ступенями, обычно делают в 0,2 м., ширину отдельной ступени (50 — 60 мм.). Например: высота потолка 2.5м. делим на (0.2м. + 0,05 м.), получаем 10 ступеней.

СОВЕТ: Оптимальное расстояние между уровнем потолка и первой ступенью должно составлять более 2 метров.

Шаг 2: Готовим опору.

В качестве опоры лучше всего использовать составной опорный столб. Далее из стального листа изготавливаем подпятье, которое привариваем к трубе. Основание укрепляем анкерными болтами и необходимым крепежом.

ВАЖНО: При установке на деревянный пол старайтесь, чтобы опорная точка попала на лагу, под опорой не должно быть пустот!

Если винтовая лестница предполагалась уже в процессе строительства дома, можно залить опору бетоном, предварительно правильно выставить и закрепить растяжками.

Шаг 3: Подготавливаем ступени.

В узкой части ступени, высверливаем отверстие, равное диаметру опоры. В широкой части высверливаем два отверстия для крепления винтовых поручней. Готовим втулки, высота которых равна расстоянию между ступенями. Между ступенями и втулками устанавливаем шайбы.

ВАЖНО: При расчете нужно учитывать высоту втулок и толщину шайб.

Шаг 3: Сборка.

После выполнения всех подготовительных этапов и установки опоры мы начинаем сборку лестницы, последовательность работ будет следующей: 1. Устанавливаем втулки, 2. Производим монтаж ступенек. Когда выставлены все ступени, важно прочно закрепить опору строго вертикально. Ступени размещаем внахлест, желательно, чтобы они перекрывались между собой, хотя бы, на 30 мм. Когда ступени окончательно установлены, они закрепляются больцами.

Шаг 4: Приступаем к установке ограждений, они могут быть металлические кованные или деревянные.

Для деревянных ступеней и ограждений используем древесину твердых пород: ясень, дуб, бук.

СОВЕТ: Выбирая материал можно немного сэкономить и использовать более дешевый, но не менее качественный материал лиственницу, грушу и вишню.

Мы, предварительно, на широкой стороне ступеней сделали отверстия под балясину к ней и крепим перила. Также можно закрепить ступени между собой кронштейнами.

Видео по теме:

Винтовая лестница своими руками – как сделать винтовую лестницу из дерева на второй этаж: расчет, схема + фото-видео

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.



Винтовая лестница своими руками

Плюсы винтовых лестниц

• Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

• Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

• В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

• В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

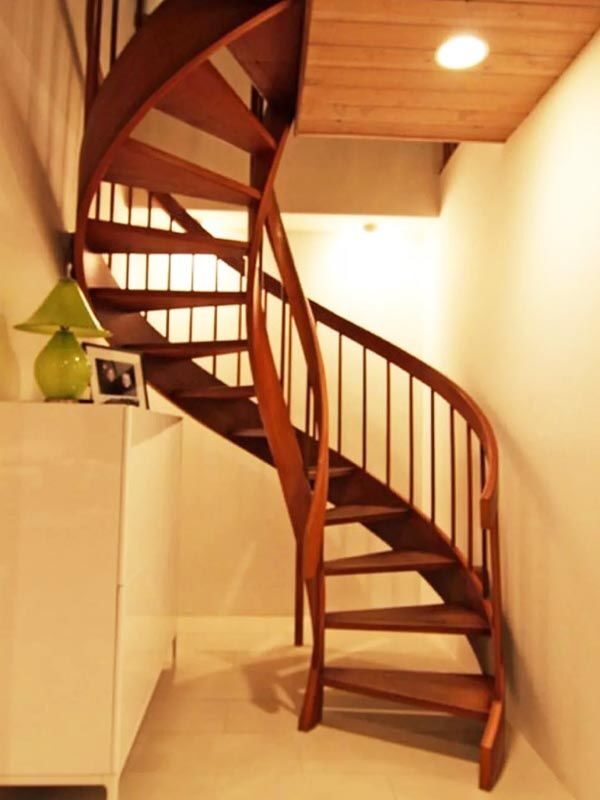

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.


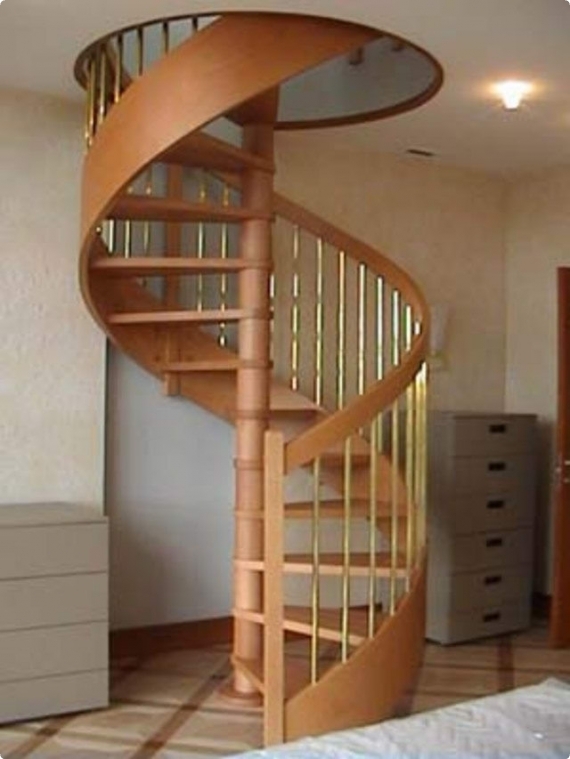

2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.


3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.


2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.


3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.


4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.


5. Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.


6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.


7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.


8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.


9. Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

Типы винтовой лестницы – схемаРасчет винтовой лестницы – чертеж и схемаКонструкция (узлы) винтовой лестницы на обсадной трубеУстройство винтовой лестницы в круглом и квадратном лестничном проемеКонструкция винтовой лестницы — чертеж и схемаМонтаж деревянной винтовой лестницы — чертеж и схемаМногоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими рукамиДеревянная винтовая лестница со сплошным ограждениемМеталлическая винтовая лестница со сплошным ограждениемДеревянная винтовая лестница с подступенкомОригинальная спиральная лестница из дереваПлощадка с ограждением для винтовой лестницыПролет винтовой лестницы квадратной формыДеревянная винтовая лестница в домеВинтовая лестница с площадкой в гостинойВинтовая лестница с металлическим ограждениемВинтовая лестница с горкой

Рекомендуем статьи на похожие темы

Технология изготовления деревянных лестниц на 2-й этаж. Какие бывают виды, типы и конструкции лестниц. Способы и советы самостоятельного устройства….

Устройство междуэтажных перекрытий дома можно реализовать из разных материалов, существует несколько видов, мы же подробно рассмотрим деревянные и…

Рассмотрим подробно виды распашных ворот (автоматические, металлические, деревянные, из профнастила, кованные). Преимущества и недостатки. Установка…

Ручной бур для земли – универсальный строительный и садовый инструмент, который облегчит выполнение ряда задач. Назначение, использование,…

Как сделать железобетонное перекрытие своими руками. Технология изготовления бетонных плит нужного размера в частном домостроении….

Как сделать винтовую лестницу на второй этаж, мансарду

Любая конструкция лестницы выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить, что в двухэтажном доме не будет установлена ​​винтовая лестница или другой вариант подъемной системы.

Существует множество вариантов оформления лестничных клеток, декорирования ступеней. А лестничных конструкций с необычными конструктивными решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично вписываться в общий интерьер дома, а также полностью соответствовать всем правилам безопасности, особенно если в доме есть маленькие дети и пожилые люди.

Выбор лестницы

Для того, чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует деление лестничных конструкций по следующим параметрам:

• материал, из которого построена система;
• эстетические характеристики; форма
• ;
• место установки;
• конструкции перил;
• размеров;
• стильный дизайн.

По назначению лестничные системы бывают:

• ввод;
• межэтажный;
• вспомогательный;
• подвал;
• чердак.

Среди распространенных вариантов лестничных систем, применяемых в частных домах, выделим:

Изготовить винтовые лестницы на второй этаж эконом класса можно самостоятельно, имея чертежи, инструменты и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, в первую очередь, безопасной, изготовленной из нетоксичных материалов.

Деревянные маршевые конструкции

Маршевая система самая простая и популярная, подобные винтовые лестницы своими руками с чертежами можно найти на сайтах многих строительных компаний или заказать в дизайн-студии.

Такая конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками или ступенями.

СОВЕТ! Такие системы представляют собой сложные инженерные сооружения, требующие предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции для проведения расчетов. Для варианта с боковой опорой понадобится «колодец», в его стенки встроены ступени. Сделать «колодец» самостоятельно теоретически можно, но лучше выбирать винтовые лестницы на второй этаж с главной балкой на обсадной опоре.

Расчеты

Произведем расчет винтовой лестницы, в которую будет опираться стальная труба толщиной 5 мм и диаметром 6-8 см.

Вы должны понимать, что винтовая лестница на второй этаж представляет собой правильный круг, его диаметр соответствует размеру проема.

R — внешний радиус консоли (окружности).

R1 — внутренний радиус проема (диаметр и толщина опорной трубы).

γ — поворот конструкции, угловая величина, показывающая разницу высот между ступенями.

L — длина окружности.

Формула для расчета длины окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального движения по ступенькам, и поэтому за радиус движения принимается 2R/3. В итоге формула принимает следующий вид:

l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основное отличие состоит в том, что винтовые лестницы в Леруа Мерлен имеют специфический форма ступеней. Консоль такой системы представляет собой лепесток с закругленным краем. Консоль имеет следующие параметры:

• h — длина шага. Это разница между радиусом отверстия и внешним радиусом опорной трубы. При выборе длины ступени до метра консоль можно сделать из массива дерева, каркас не требуется;
• W1 — ширина протектора;
• W2-ширина бланка;
• α-угол ступени.

Чтобы определить количество ступеней, разделите высоту проема на высоту ступени. Удобными для передвижения будут винтовые лестницы, размеры ступеней которых составляют 15-20 см.

Шаговый угол вычисляем по формуле:

α= γ: количество шагов.

Зная ширину и угол ступени, вычисляем максимальную ширину проступи:

Ширина проступи рассчитывается по формуле:

w= r*sinα= (2R*sinα)/3

Удобны деревянные винтовые лестницы, у которых ширина проступи находится в пределах 20-30 см.

СОВЕТЫ! Делайте рисунки в горизонтальной и вертикальной проекции, лучше всего в два размаха: по линии пути и по внешнему краю. Деревянная винтовая лестница на фото интереснее смотрится на косоурах, но выбор остается за владельцем загородного особняка.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей производят монтаж винтовых конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиральные системы используются для подъема на чердак, то есть в виде вспомогательных конструкций.

О недостатках винтовых систем.

1. Неудобно подниматься по спиральной конструкции, велик риск травмирования детей и пожилых людей.
2. Трудно поднимать мебель.
3. Трапециевидная форма ступеней затрудняет нормальное передвижение, ступени для правой и левой ноги разные по размеру.

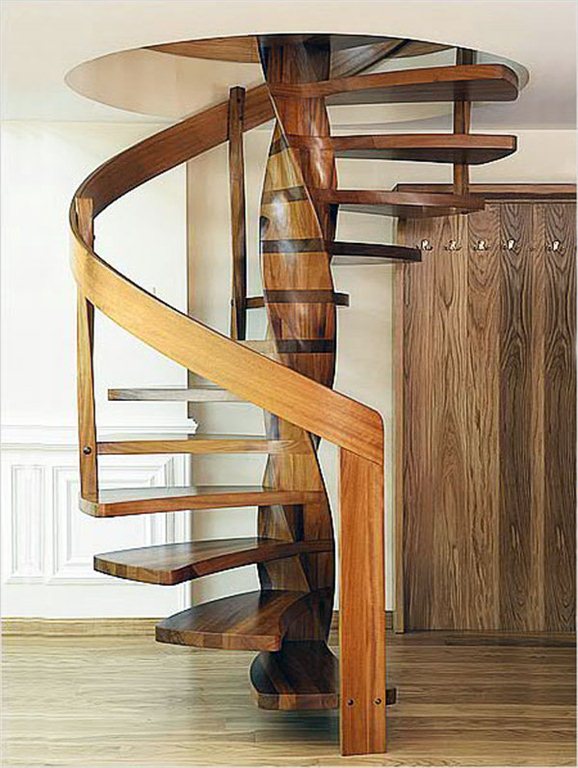

Эстетически деревянная винтовая лестница своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Такие системы являются разновидностью лестничных винтовых конструкций. Они частично или полностью состоят из забежных ступеней. Существуют следующие модификации:

• криволинейный;
• полуповоротный;
• квартал оборотный;
• изогнутый.

Монтаж поворотных деревянных конструкций часто производят вдоль несущей стены, перила располагают снаружи. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостатком изготовления винтовых лестниц такого вида является неудобство перемещения по лестнице, сама система выглядит достаточно оригинально и эстетично.

Монтаж винтовой лестничной системы

Существует определенная последовательность сборки лестничной винтовой конструкции:

• сначала необходимо произвести расчет винтовой лестницы, убедиться в ее «жизнеспособности» в заданных условиях;
• выбирается место расположения основной тяги, крепится нижний опорный фланец;
• первая ступень крепится к полу, входит во фланец;
• строительным уровнем проверяется вертикальность крепления опорного стержня;
• втулки, ступени накладываются на центральную стойку сверху, крепятся согласно инструкции, предоставленной производителем;
• удобная деревянная винтовая лестница своими руками на второй этаж крепится к стенам проема или с помощью верхней ступени;
• вверху крепится опорный стержень;
• подобрать и установить поручни и защитные ограждения.

Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата важно полностью соблюдать инструкцию, предлагаемую производителем.

Шайбы изготавливаются из прочных материалов для защиты конструкции от механических деформаций, например, чугунные винтовые лестницы могут изготавливаться по индивидуальным размерам:

Часто деревянные конструкции комбинируют с другими материалами, поэтому сборная винтовая лестница может состоять из камня, дерева, металла. На протяжении многих веков именно дерево считалось основным материалом для возведения лестничных маршей, и они не потеряли своей актуальности и в настоящее время. Постепенно на смену классическим деревянным системам приходят оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Консультируйтесь с профессионалами, изучайте особенности сборки, не забывайте о расчетах. Только соблюдение всех нюансов позволит вам создать в своем доме настоящий шедевр.

Пошаговое строительство наружной винтовой лестницы

Фотоиллюстрированный проект винтовой лестницы с 24 пошаговыми фотографиями. По этой причине большинство домовладельцев либо избегают проекта, либо раскошеливаются на большие деньги, чтобы заплатить профессионалу за индивидуальную сборку. Производители винтовых лестниц Arké признали спрос на винтовые лестницы и потребность в упрощении установки, и в результате появился инновационный дизайн комплекта, который позволяет мастеру самостоятельно собрать лестницу без использования специальных инструментов или навыков. Комплекты «все в одном» Arké включают ступени, площадки, балясины, поручни, фурнитуру и аксессуары. Там нечего красить, сваривать, морить или герметизировать.

Основные характеристики

Когда дело доходит до установки и сборки, комплекты Arké предлагают три уникальных конструктивных особенности, которые решают распространенные проблемы.

Во-первых, высота системы регулируется с помощью запатентованной системы распорок. Вместо того, чтобы полагаться на точное измерение высоты, стандартный комплект винтовой лестницы регулируется по высоте примерно от 8 футов до 3 дюймов. до 10 футов. (Для высоты больше или меньше стандартного диапазона доступны дополнительные подступенки, удлинители центральной стойки и поручни.) толстые распорки могут быть установлены вдоль центральной стойки между ступенями лестницы по мере необходимости для постепенной регулировки высоты подступенка и, таким образом, общей высоты лестницы для идеального соответствия площадке.



Еще одной ключевой особенностью Arké является возможность поворота спирали по направлению. Большинство производителей выпускают конкретный узел, основанный на повороте (по часовой или против часовой стрелки) спирали для конкретной установки. Это требует тщательного планирования и измерения, чтобы избежать ограниченного или заблокированного выхода на этаж. Однако комплекты Arke могут быть установлены с вращением по часовой стрелке или против часовой стрелки, что можно решить во время установки.

Для размещения на различных строительных площадках комплект Arke Sky030, изображенный в этой статье, также имеет площадку, которая позволяет устанавливать лестницы в квадратные проемы в полу или на участки без проема, такие как балконы и мезонины.

Этап планирования

При заказе комплекта лестницы сначала измерьте расстояние от чистового пола на верхнем уровне до чистового пола на нижнем уровне предполагаемого расположения лестницы. Это определяет точную высоту, необходимую для установки.

Затем измерьте общее количество доступного пространства, чтобы определить правильный диаметр лестницы. Готовое пространство должно быть как минимум на два дюйма больше, чем общий диаметр лестницы. Комплекты Sky030 доступны диаметром 47, 55 или 63 дюйма. (Примечание. Если установка должна соответствовать строительным нормам IRC, домовладельцу необходимо будет выбрать модель диаметром 63 дюйма, которая разработана в соответствии с общими требованиями норм IRC в отношении винтовых лестниц.)

Комплект Sky030 также поставляется в трех вариантах окраски с порошковым покрытием; Белый, железно-серый или черный.

Поэтапная установка

Сборка комплекта Arke начинается с установки опорной плиты и центральной стойки.



Опорная плита была надежно закреплена на плите бетонными анкерами.

Металлический центральный стержень навинчивается на стальную муфту.

Крышка пластины и нижний воротник надеваются на стойку.

Каждая ступенька крепится к опоре с помощью распорных дисков.

Во время сборки ступени не находятся в фиксированном положении и могут быть перемещены в сторону во время работы.

В комплект входят подробные инструкции по количеству и размещению распорок, необходимых для достижения желаемой высоты лестницы.

Для установки балясин и соединителей поручней требуется некоторая предварительная сборка ступеней.

По мере установки большего количества ступеней вес компонентов приводит к тому, что соединения совмещаются друг с другом, и сборка крепче стягивается вокруг центральной стойки.

После нанесения небольшого количества смазки второй центральный стержень навинчивается на первый.



При увеличении веса сборка становится все более жесткой.

A Муфта и резьбовой стержень устанавливаются в верхней части центральной стойки.

Резьбовой стержень ожидает установки площадки и верхней стойки поручня.

Измерьте и отметьте размещение анкерных болтов, затем частично вбейте их в прочный каркас конструкции дома, чтобы они были готовы поддержать площадку.

Установите треугольную площадку поверх лагов и затяните болты.

Закрепите площадку над центральной стойкой.

Вставьте первую балясину каждой ступени в соединители ступеней. Передние балясины проходят через ступени и соединяются с нижними ступенями, что обеспечивает фиксированное положение ступеней лестницы.

Убедитесь, что балясины установлены вертикально во всех направлениях.

Соединители балясин затягиваются ключом, входящим в комплект.

Лестничное ограждение изготовлено из ПВХ, и мы оставили его лежать под прямыми солнечными лучами в течение всего утра, что нагрело ограждение, сделав его гибким и легким в установке.

Нижний выступ поручня вставляется между двумя выступами соединителя поручня в верхней части балясин.

В перилах лестницы можно просверлить необходимые отверстия для крепежных отверстий под цветные винты, которыми перила крепятся к балясинам.

Лишнюю направляющую можно обрезать по размеру.

При соединении перил с балясинами стыки лестницы затягиваются и стабилизируются, лестница становится жесткой и неподвижной.

После установки внутренних балясин винтовая лестница Arke прочна и практически завершена. Все, что осталось от этого проекта, — это соединение верхних перил после того, как будет построена балюстрада балкона дома.

Для получения дополнительной информации о лестницах Arke’ посетите сайт arkestairs.com

Как построить винтовую лестницу

По

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 21.05.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Обзор проекта

Винтовая лестница предлагает преимущества для вашего дома, не имеющие себе равных по сравнению с обычной прямой лестницей. Винтовые лестницы привлекательны и функциональны, площадь лестницы сокращается до 14 квадратных футов. Винтовые лестницы эффективно прячутся в местах, слишком тесных для обычной лестницы, таких как кухни, холлы и фойе.

Строительство собственной винтовой лестницы — это продвинутый проект по благоустройству дома для самодельщиков, особенно если вам нужно создать лестничный колодец на верхнем этаже. Требуется помощь партнера. Тем не менее, результаты являются полезными, и ваш дом выиграет от этого ценного проекта.

Стоит ли использовать комплект для винтовой лестницы?

Комплекты винтовых лестниц включают в себя тщательно обработанные стальные детали, которые идеально подходят друг к другу с минимальным допуском на ошибку. Металлические ступени накладываются друг на друга вокруг прочного металлического столба, который обеспечивает большую часть опоры. Ступени, шест, шпиндели, перила, балясины: все это специализированные детали, недоступные по частям в большинстве домашних центров. Чтобы изготовить эти детали с нуля, вам потребуются инструменты для механической обработки, сварочное оборудование и навыки, необходимые для каждого из них. Большинство мастеров-самоучек считают, что безопаснее и эффективнее собирать винтовые лестницы из наборов.

Кодексы, разрешения и правила

Позвоните в местный разрешительный отдел для получения информации о правилах винтовых лестниц и разрешениях на строительство. Из-за уникальных размеров винтовых лестниц местные правила для винтовых лестниц обычно отличаются от правил для прямых лестниц. Например, ваш местный кодекс может разрешать стояки до 9 1/2 дюймов. Кодекс для прямых лестниц часто определяет высоту подступенка не более 7 3/4 дюйма.

Винтовая лестница: Расчет колодца и центральной стойки Таблица
Размер лестницы	Размер лунки (квадратный)	Поул-позиция
3 фута, 6 дюймов	3 фута, 8 дюймов	22 дюйма
4 фута	4 фута, 2 дюйма	25 дюймов
4 фута, 6 дюймов	4 фута, 8 дюймов	28 дюймов
5 футов	5 футов, 2 дюйма	31 дюйм
5 футов, 6 дюймов	5 футов, 8 дюймов	34 дюйма
6 футов	6 футов, 2 дюйма	37 дюймов

Вопросы безопасности

Лестницы, особенно винтовые, могут быть опасны, если их неправильно сконструировать и использовать неправильно. Начните с комплекта винтовой лестницы от известного производителя. Хотя инструкции в этом руководстве иллюстрируют функции, общие для большинства сборок винтовых лестниц, инструкции, прилагаемые к вашему комплекту, должны иметь приоритет над инструкциями в этом руководстве. Будьте особенно осторожны с открытым колодцем на верхнем этаже.

Оборудование/инструменты

• Сверлить
• Рулетка
• Ручные отвертки
• Лазерный уровень с отвесом или струнным отвесом
• Молоток
• ножовка
• Набор гаечных ключей или торцевых ключей
• Разводной ключ
• Защитные очки
• Лестница
• Набор сверл
• Набор сверл по камню (по желанию)

Материалы

• Комплект винтовой лестницы
• Болты с запаздыванием
• Бетонные анкеры (опционально)

1. Измерение высоты и требований к скважине

   С помощью рулетки измерьте расстояние от нижнего этажа до пешеходной поверхности верхнего этажа (не потолка нижнего этажа). Используйте эту высоту при заказе комплекта винтовой лестницы, так как вам потребуется указать необходимое количество ступеней. Рассчитайте площадь лестничного колодца, измерив длину по ширине.


   Совет

   Будьте точны при измерении роста. Ступени должны располагаться ровно на нужной высоте, чтобы верхняя площадка точно совпадала с верхним этажом.

2. Найдите центральный полюс

   Находясь на лестнице, измерьте половину длины с двух сторон лестничного колодца. Например, если площадь колодца составляет 3 фута 8 дюймов, половина этого размера составляет 22 дюйма. Вы должны отмерить 22 дюйма на двух соседних сторонах. Опуститесь на пол с помощью лазерного уровня или отвеса, чтобы найти точку крепления центральной стойки на нижнем этаже.


3. Прикрепите базовый фланец

   Поместите фланец основания центральной стойки в центральную точку, отмеченную на предыдущем шаге. Прикрепите фланец к полу болтами. Используйте бетонные анкеры, если пол бетонный. Используйте набор гаечных ключей или торцевые ключи, чтобы прочно вбить анкерные болты в бетонный или деревянный пол.


4. Установка центральной стойки

   Вставьте центральную стойку в базовый фланец. Пусть партнер крепко держит шест как можно ближе к отвесу.


5. Добавить гусеницы

   Переместите все ступени на верхний уровень. Осторожно сдвиньте ступени вниз по шесту; не позволяйте им упасть. Партнер на нижнем уровне, стоя на лестнице, будет контролировать спуск ступеней и позволит им постепенно складываться. Некоторые системы винтовых лестниц требуют прокладок между ступенями. Если это так, убедитесь, что прокладки находятся на верхнем уровне, и добавьте их соответствующим образом.


   Наконечник

   Металлические ступени тяжелые. Если все сложены в одном направлении, они могут опрокинуть шест. Укладывайте ступени, чередуя левую и правую, чтобы поддерживать вертикальный отвес столба.

6. Обезопасить площадку

   Как только все ступени будут установлены, наденьте верхнюю площадку на столб. Прикрепите площадку к верхнему уровню способом, предписанным производителем лестницы. Обычно стяжные болты прикрепляют площадку к боковым сторонам балок пола.


7. Поверните гусеницы в положение

   Вращайте ступени последовательно, чтобы они образовывали форму штопора или спирали, направленную вверх.


8. Прикрепите шпиндели

   В комплектах винтовых лестниц всегда есть система, которая одновременно выравнивает ступени и обеспечивает балясины для перил. Во многих комплектах используются отдельные шпиндели, которые крепятся от одной ступени к соседней верхней. Прикрепите эти шпиндели в соответствии с рекомендациями производителя.


9. Установите перила

   Многие комплекты винтовых лестниц имеют перила, которые поставляются в виде плотной катушки. Вместе с напарником расширяйте спираль, пока она не станет диаметром вашей винтовой лестницы. Затем медленно отойдите друг от друга, чтобы вытянуть перила так, чтобы они образовывали штопор.
