Как сделать круглую опалубку — блог ООО Эльба

03 ноября 2021 г.

Основания круглой или полукруглой формы делают постройки любого назначения более привлекательными и эффектными. При использовании технологии монолитного литья они сооружаются путём применения изогнутой опалубки заводского изготовления. Если же есть желание и определённые строительные навыки, то для отливки фундамента под веранду, эркер, беседку, крыльцо или забор такое оборудование можно сделать и своими руками.

Что такое круглая опалубка и каких видов она бывает

Конструктивно круглая опалубка похожа на прямоугольную, так как тоже состоит из формовочных панелей (щитов), опор, соединительных и фиксирующих элементов. Отличительной чертой является изогнутая форма щитов, и именно она затрудняет изготовление и установку оборудования своими силами. Тем не менее отказываться от идеи возвести сооружение с дугообразными очертаниями не стоит. Дело в том, что из ряда существующих сейчас круглых опалубок всегда можно выбрать ту, которая подойдёт и по устройству, и по цене, а бывают они:

• по области применения — предназначенными для отливки закруглённых ленточных фундаментов, колонн, колодезных колец;
• по технологии использования — съёмными и несъёмными;
• по оборачиваемости — одно- и многоразовыми;
• по материалу — деревянными, металлическими, пластиковыми, картонными, пенополистирольными и прочими.

Самостоятельно можно сделать опалубку любого из перечисленных видов. Мы же предлагаем рассмотреть варианты, которые не создают проблем в процессе установки, не требуют слишком больших вложений и при этом обладают хорошей несущей способностью.

Как сделать круглую опалубку своими руками

В частном домостроении при необходимости сооружения закруглённых монолитных конструкций чаще всего приходится решать вопрос о том, как сделать круглую опалубку для фундамента ленточного типа. В качестве ответа предлагаем инструкцию по изготовлению и установке формовочного оборудования из дерева, которая выглядит следующим образом:

1. Монтаж каркаса. По внешнему и внутреннему периметрах траншеи вбиваются опоры из бруса, причём на более изогнутых участках они размещаются чаще, а на более ровных — реже. К этим столбикам с внутренней стороны внизу и вверху прикрепляются горизонтальные направляющие из брусков или досок толщиной как минимум 2,5 см.
2. Сборка настила.
   На направляющие набиваются, плотно примыкая друг к другу, вертикально расположенные обрезные доски длиной, которая равняется сумме глубины траншеи, величины возвышения фундамента над землёй и пары сантиметров запаса.
3. Установка фиксирующих элементов. К каждой опоре с наружной стороны прикрепляются выставленные под углом от 45° подкосы. В точках размещения их наружных нижних концов вбиваются колья, обеспечивающие надёжность фиксации как подкосов, так и всего каркаса. Дополнительно для достижения этой же цели делаются стяжки из проволоки либо накладки из бруса или обрезков досок. Вместо тех и других могут устанавливаться распорки из бруса, арматуры или пластиковых трубок.
4. Герметизация конструкции. Для предотвращения протеканий во время заливки бетонного раствора щели шириной более 3 мм заделываются паклей, а более 10 мм закрываются планками или рейками.
5. Проверка правильности положения опалубки. Посредством отвеса, уровня и строительного угольника проверяется соответствие положения элементов опалубки вертикали и горизонтали. В случае обнаружения перекосов проводятся корректирующие мероприятия.
6. Обработка внутренних поверхностей настила. Для защиты от налипания бетона внутренние стороны палуб смазываются отработанным маслом или специальной эмульсией. Прекрасной альтернативой данному и предыдущему процессам является выстилание внутренней части формовочной системы подходящим рулонным материалом, например, полиэтиленовой плёнкой или рубероидом.

Эта схема работы подходит и тем, кого больше интересует, как сделать круглую опалубку для отливки колонн, колодезных колец или плавно изогнутых стен дома.

Разница заключается главным образом в обеспечении внутренних поверхностей максимальной гладкостью. Добиться её можно либо путём обработки дощатого настила столярными инструментами, либо его выстиланием плотным гидроизолирующим полотном, либо заменой досок листами из других материалов, изначально гладкими и в необходимой мере гибкими. Какие это материалы и как с ними работать, рассмотрим далее.

Как сделать изогнутую опалубку: особенности применения разных материалов

Наиболее популярным материалом в самостоятельном изготовлении формовочных систем является дерево. Именно поэтому мы в первую очередь описали выше, как сделать закруглённую опалубку из досок и брусков. Но сказать, что этот вариант лучший, нельзя. Он хорош только тогда, когда требуется изгиб очень большого радиуса или когда монолитная конструкция не обязательно должна получиться идеально круглой. В остальных случаях для изготовления палуб стоит применять другие материалы, а именно:

• фанеру. Перед сгибанием требует выполнения надрезов или смачивания водой. Подходит только для отливки небольших конструкций, так как после подобной подготовки теряет значительную часть несущей способности;
• картон. Требует каркаса в виде трубы, сделанной из металлической сетки. Перед заливкой бетона помещается внутрь этой трубы. Актуален при сооружении фасадных или интерьерных колонн;
• пластик. Для приобретения достаточной гибкости нагревается строительным феном. Особой прочностью не отличается, поэтому применяется только для формовки небольших объектов;
• пенополистирол. Используется в виде выставленных по линии окружности нескольких листов или полос, объединённых в цельную конструкцию обычным скотчем. Удобен при изготовлении люков, колодезных крышек и колец;
• листовой металл. Легко принимает необходимую форму. Фиксируется сваркой или саморезами. Отлично выдерживает давление бетона. Годится для сооружения объектов любых форм и размеров, но из-за большой стоимости используется преимущественно в масштабном строительстве.

Стоит отметить, что при изготовлении изогнутой опалубки для заливки основания малого размера, например полукруглого одноступенчатого крыльца, можно использовать и подручные средства — полосы профнастила, куски жести, остатки рубероида. Но не пытайтесь делать из них оборудование для формования более ответственных сооружений. Такая экономия чревата деформациями и обрушениями как самой опалубки, так и строения в целом. Гарантированную надёжность можно получить только путём покупки или аренды готового комплекта элементов.

Как сделать опалубку для фундамента своими руками? — Статьи «Первый Стройцентр» в Уфе

Вне зависимости от выбора строительных материалов, дом нуждается в фундаменте, и если принято решение о создании ленточного (или ступенчатого) фундамента, то без опалубки обойтись не получится. Возведение опалубки является занятием непростым, необходимо знать технологию и множество нюансов, в противном случае все усилия могут пойти насмарку, поэтому оптимальным вариантом будет доверить это строительной компании. Однако если подойти к делу с умом и правильно делать опалубку фундамента, выполнять все работы последовательно и качественно, можно обойтись собственными силами. В рамках данной статьи мы рассмотрим, как сделать опалубку своими собственными руками.

Опалубка нужна для обустройства фундамента, и от того, насколько качественно она изготовлена, зависит – выдержит ли она нагрузку, создаваемую весом залитого бетона, будет ли конфигурация фундамента соответствовать предполагаемой конфигурации стен. Важно правильно выставить опалубку — если опалубка лопнет, это приведет к ненужным расходам, связанным с оплатой бетона, а если ее конфигурация окажется неверной, то углы будущих стен никак не смогут быть расположены под прямым углом по отношению друг к другу.

• Мы будем исходить из того, что проект дома уже имеется, иначе сложно рассчитывать на то, что дом получится прочный, красивый и безопасный для проживания.

Подготовительные работы

До того, как сделать опалубку дома, нужно завершить подготовительные работы. Участок нужно выровнять, это должна быть сплошная горизонтальная плоскость без ям и выпуклостей, этого можно добиться с привлечением бульдозера или собственными силами с помощью лопаты и строительной тачки. Впрочем, есть и другой вариант – траншею можно вырыть без привязки к поверхности, однако, важно, чтобы глубина залегания фундамента, а также высота опалубки (рабочей части) были одинаковыми.

Согласно утвержденному плану выполняется разметка, с помощью установки колышков, на которых натягивается шпагат, отмечаются внешние и внутренние края стен. Это достаточно важный этап, поскольку именно сейчас определяется конфигурация будущей траншеи, поэтому необходимо замерять углы (они должны быть прямыми). Необходимо добиться того, чтобы по диагонали (всего периметра и в каждом помещении) расстояния между углами были равными.

Траншея роется на глубину промерзания (она отличается в зависимости от региона), ее края должны быть вертикальными. Кроме того, обустройство фундамента предполагает создание армирующего каркаса, который связывает массу бетона. Когда траншея и каркас уже готовы, можно сделать опалубку для дальнейшей заливки фундамента дома.

Подбираем материал: качество и расчеты

Из чего сделать опалубку дешево? На данном этапе возникает вопрос о том, какие материалы выбрать и каким образом сделать опалубку для нашего фундамента. Самым привычным и недорогим материалом традиционно является доска, поэтому поговорим о создании опалубки из дощатых щитов. От качества доски зависит, насколько ровным, прочным и аккуратным получится фундамент, так что не рекомендуется брать горбыль или иные отходы, попытки сэкономить приведут к появлению дополнительных (иногда, весьма значительных) расходов.

• Кстати, доски для опалубки вовсе не являются одноразовым материалом, который выбрасывается после заливки. Ведь доски из разобранных щитов вполне могут быть использованы для дальнейшего строительства, например, как черновая основа для пола, как обрешетка для кровли, для изготовления строительных лесов. Так что, выбирая хорошую доску, вы не тратите деньги напрасно, в любом случае этот материал будет приобретаться на обозначенных этапах возведения дома.

Для обрешетки потребуются следующие материалы:

1. Доска обрезная, толщиной 25-40 см. шириной от 200 до 300 мм и длиной по 2-3 метра. Кстати, влажность доски не должна быть более 22%, в противном случае ее может «повести» в процессе работ, что скажется на качестве фундамента и может привести к невозможности использования материала на дальнейших этапах.

2. Брус, сечением порядка 40Х40 мм., нарезанный по размеру, равному высоте опалубки. В этом случае необязательно использовать материал идеального раскроя, но нужно подбирать его таким образом, чтобы он надежно выполнял свои функции – скреплял между собой доски;

Чтобы определить, сколько потребуется доски для возведения опалубки фундамента, умножается на два общая длина всей траншеи, а затем результат нужно умножить на количество досок в щите (это уже зависит от высоты опалубки). Брус должен прибиваться с шагом примерно 40 см., поэтому для выяснения его количества достаточно общую длину траншеи разделить на 40 см. (получим количество элементов) и умножить на длину каждого бруса (это тоже зависит от высоты опалубки).

Для опалубки ступенчатых и ленточных фундаментов еще нам понадобится направляющая доска, дощечки для скрепления линий внешних и внутренних стен, подпорки (если высота больше 0,5 м.) и колышки, для этого уже могут использоваться материалы более низкого качества.

• Чтобы понять, сколько стоит сделать опалубку, необходимо посчитать все материалы, а также стоимость привлечения труда, если потребуется помощь.

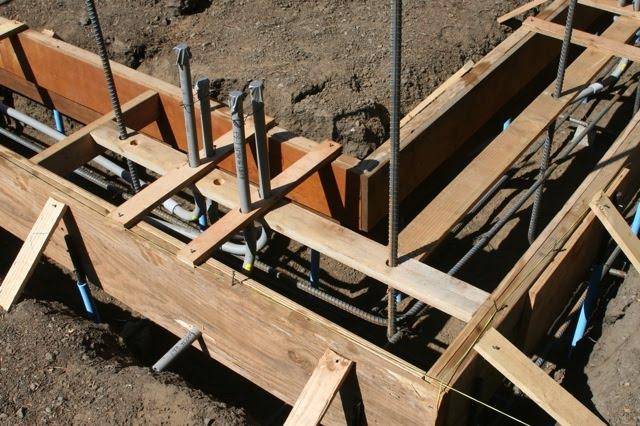

Сборка опалубки: порядок работ

• Первым делом осуществляется раскрой материала – нарезаются доски и брус нужной для щитов и вспомогательные материалы для их укрепления.

• Собираются щиты – доски скрепляются брусом при помощи гвоздей и саморезов, конца гвоздей загибаются. Саморезами работать быстрее и проще, однако их тяжелее извлечь при разборке опалубки.

• Делаем опалубку правильно — направляющие доски ставятся точно по линии, для этого используется натянутая леска. Доска фиксируется при помощи колышков, которые нужно вбивать в землю.

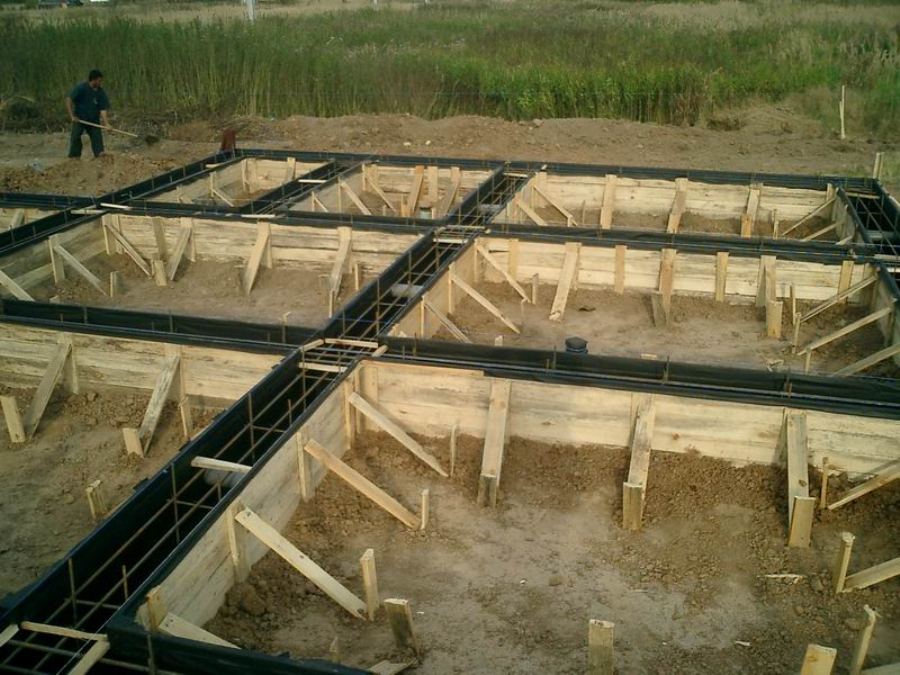

• Теперь остается выставить опалубку под фундамент. Дощатые щиты монтируются по направляющим доскам, щиты двух сторон траншеи закрепляются между собой распорками (лучше всего подойдут бруски), после этого форма для заливки фундамента примет окончательное положение.

Компания «Первый стройцентр Сатурн-Р» является одним из лидеров на рынке малоэтажного строительства и предлагает свои услуги по заливки фундамента, а также качественные материалы, необходимые для его изготовления.

Опалубка — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 15 июля 2022

См. вся история

1 Введение 2 Спецификация опалубки 3 Балочная опалубка 4 Опалубка для колонн 5 Пластиковая опалубка 6 Требования к хорошей опалубке 7 Связанные статьи на Wiki Designing Buildings 7.1 Внешние ссылки

Опалубка — это термин, используемый для процесса создания временной формы, в которую заливается и формируется бетон. Традиционная опалубка изготавливается из дерева, но также может быть изготовлена ​​из стали, пластика, армированного стекловолокном, и других материалов.

В то время как опалубка — это широкий термин, который используется в отношении процесса формования с использованием самых разных материалов, опалубка — это термин, который часто используется для обозначения процесса использования фанеры для формирования формы.

Опалубка является, пожалуй, самым популярным типом опалубки и обычно изготавливается на месте с использованием древесины и фанеры. Для опалубки необходима фанера специального сорта, и она должна быть водостойкой. Его легко изготовить, хотя для более крупных конструкций это может занять много времени. Он используется, когда затраты на рабочую силу ниже, чем затраты на производство повторно используемых опалубка из таких материалов, как сталь или пластик. Преимущество также в том, что за один раз можно залить значительное количество бетона.

Простая дощатая опалубка может использоваться для строительства дорожек или ограждений. Доски должны быть обрезаны так, чтобы они были на одном уровне с верхней поверхностью плиты, что позволяет добиться аккуратной бетонной отделки.

При выборе опалубки важно учитывать тип бетона и температуру заливки, так как они оба влияют на оказываемое давление.

Стороны опалубки должны выдерживать гидростатическое давление влажного бетона, которое снизится до нуля в течение нескольких часов в зависимости от скорости схватывания и отверждения.

Основание или софит опалубки должны выдерживать первоначальную статическую нагрузку влажного бетона и статическую нагрузку сухого затвердевшего бетона.

Когда бетон наберет достаточную прочность, опалубку можно снять (снять). Минимальное значение 5 Н/мм2 рекомендуется во всех случаях при ударе по вертикали опалубка , чтобы не повредить постоянный бетон в процессе.

Высокое качество изготовления и контроль необходимы для обеспечения высокого стандарта и внешнего вида полученной бетонной конструкции.

Как опалубка, так и опалубка в различных ее формах будут опираться на опалубку. Это относится к столбам, стабилизаторам или другим узлам, которые удерживают опалубку или опалубку на месте по мере высыхания бетона. Для получения дополнительной информации см. Ложная работа. 9№ 0003

Опалубка для балок представляет собой трехсторонний короб, который поддерживается и подпирается в правильном положении и на нужном уровне. Время снятия опалубки зависит от температуры воздуха, влажности и скорости отверждения. Типичное время розжига следующее (при температуре воздуха 7-16 ºC):

• Стороны луча: 9-12 часов.
• Балочные перекрытия: 8-14 дней.
• Балочные опоры: 15-21 день.

Состоит из вертикальной формы желаемой формы и размера колонны, подлежащей заливке. Как средство сохранения опалубка толщина материала до минимума, горизонтальные стальные или деревянные зажимы (или хомуты) используются в одинаковых центрах для пакетной заливки и в разных центрах для заливки, которая выполняется за одну заливку.

Головку колонны опалубки можно использовать для поддержки балки опалубки , но, хотя это обеспечивает хорошее боковое крепление сверху, это может усложнить опалубку . В качестве альтернативы колонна может быть отлита к нижней стороне балок. Позже воротник из 9Опалубка 0039 может быть зажата вокруг литой колонны для завершения заливки и поддержки входящей балки опалубки .

Многоразовая пластиковая опалубка обычно используется для быстрой заливки бетона. Опалубка собирается либо из замковых панелей, либо из модульной системы и используется для относительно простых бетонных конструкций. Он не так универсален, как деревянная опалубка , из-за требований к сборке и лучше всего подходит для недорогих, повторяющихся конструкций, таких как схемы массового строительства.

Несъемная конструкционная опалубка обычно собирается на месте с использованием предварительно изготовленного армированного волокном пластика. Он используется для бетонных колонн и опор и остается на месте, действуя как постоянная осевая арматура и арматура на сдвиг для элемента конструкции. Он также обеспечивает устойчивость к воздействию окружающей среды как для бетона, так и для арматурных стержней.

Запатентованные системы используются для поддержки вертикальной опалубки во время затвердевания бетона и состоят из ряда труб и стяжек.

https://www.designingbuildings.co.uk/wiki/File:Plastic-formwork.png

Хорошая опалубка должна удовлетворять следующим требованиям:

• Достаточно прочный, чтобы выдерживать постоянные и временные нагрузки.
• Способен сохранять свою форму благодаря эффективной подпорке и распоркам по горизонтали и вертикали.
• Швы должны предотвращать утечку цементного раствора.
• Должна быть возможность снятия в различных частях без повреждения бетона.
• Используемый материал должен быть пригоден для повторного использования.
• Должен быть установлен точно на нужную линию.
• Максимально легкий.
• Материал не должен деформироваться или деформироваться под воздействием погодных условий.
• Должен стоять на твердом основании.

• Строительный бетон.
• Исследование архитектурных технологий в Университете Шеффилд-Халлам.
• Кессон.
• ЦДМ.
• Цемент.
• Коффердам.
• Бетон.
• Крановые опоры.
• Вредные материалы.
• Конструкторы.
• Ответственность за проектирование.
• Снос.
• Различия между прыгающими и скользящими опалубочными системами.
• Фасадная фиксация.
• Ложь.
• Подъемники.
• Фанера.
• Арматура.
• Железобетон.
• Леса.
• Крепление.
• Затвор.
• Бланк бланка.
• Временные работы.
• Траншейный ящик.
• Траншейная опора.

[править] Внешние ссылки

• BS5975:2008 + A1: 2001 Свод практических правил для процедур временных работ и расчет допустимых напряжений для фальшивых работ (BSI 2011).

• Доля
• Добавить комментарий
• Отправьте нам отзыв

• Посмотреть история комментариев

Вот полный и подробный обзор строительства опалубки

Итак, что такое строительство опалубки простыми словами? Такая конструкция помогает получить желаемую форму конструкции путем заливки бетона в форму. Форма используется для формирования бетона различных структурных форм, таких как балки, колонны, оболочки и плиты для строительства. Опалубки бывают двух типов: многоразовые опалубки, также известные как панельные формы, и одноразовые опалубки или стационарные формы.

Основное назначение опалубки – обеспечить неповрежденную поддержку железобетона до тех пор, пока он не достигнет достаточной прочности. В зависимости от материалов опалубка может быть из стали, дерева, пластика и стеклопластика, причем древесина является наиболее распространенным материалом для изготовления опалубки.

Строительство опалубки — это процесс, который помогает строить здания. Проблема строительства зданий заключается в отсутствии поддержки веса материалов. Опалубка решает эту проблему, создавая прочную основу для использования в качестве фундамента для новой конструкции. Бетон является одним из самых популярных материалов, используемых в строительстве зданий.

Опалубка помогает защитить конструкции зданий от неблагоприятных погодных условий. Процесс возведения опалубки прост: рабочие устанавливают временные формы по обе стороны от фундамента и заливают в них бетон, создавая прочное основание. После того, как он затвердеет, формы удаляются, и поверхность может быть отделана другими материалами.

Требуемые свойства при строительстве опалубки

• Опалубка должна быть достаточно прочной, чтобы противостоять давлению и весу бетона.
• Строительство опалубки должно быть экономичным с точки зрения общей стоимости.
• При строительстве опалубки опалубка должна иметь достаточную водонепроницаемость, чтобы избежать протечек в швах.
• Опалубка должна быть достаточно прочной, чтобы сохранять форму бетона без каких-либо деформаций.

Типы Строительство опалубки :

В зависимости от материалов опалубки подразделяются на различные категории. Эти опалубки используются в строительстве опалубки, чтобы придать желаемую форму бетону.

• Деревянная опалубка: Деревянная опалубка является одним из наиболее часто используемых конструктивных элементов . Пиломатериалы и фанера — отличные материалы для деревянной опалубки. Древесина обеспечивает хорошую термостойкость, чтобы предотвратить значительные повреждения в холодных регионах. Древесина легкая, с ней легко обращаться, и ее можно легко распилить в любую требуемую форму.
• Стальная опалубка: В стальной опалубке используются алюминий, магний и сталь. С точки зрения длительного использования стальная опалубка экономична, так как ее можно использовать повторно чаще. Стальные опалубки легко монтируются и используются в большем количестве. Эти опалубки достаточно прочны, чтобы выдерживать большие нагрузки, и более долговечны, чем деревянные опалубки.

• Пластиковая опалубка: Этот тип опалубки обеспечивает гладкую отделку бетона, так как имеет непроницаемую поверхность. Несущая способность пластиковой опалубки низкая и менее прочная, чем стальная. Пластиковые опалубки легкие и очень удобны для сложных форм и специальных функций.

В зависимости от формы опалубки подразделяются на следующие типы, используемые в конструкциях опалубки .

• Column Formwork
• Beam Formwork
• Slab Formwork
• Wall Formwork

Importance of Formwork Construction :

• Time Management : Good Formworks сократила время цикла возведения полов и сократила сроки проекта, необходимые для возведения опалубки .
• Хорошее качество: Тип опалубки позволяет обеспечить качественную отделку поверхности и построить прочный бетон.
• Соображения безопасности: Современные системные опалубки обеспечивают решения против тяжелых нагрузок и обеспечивают структурную безопасность и безопасность рабочих.
• Планирование проекта: Надлежащее управление опалубкой помогает эффективно настроить движение, максимизировать повторный внешний вид, минимизировать затраты и своевременно использовать.
