Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией

  • Простой монтаж и обслуживание.
  • Отсутствие необходимости в установке дополнительного оборудования.
  • Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак.

Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

  • Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
  • Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

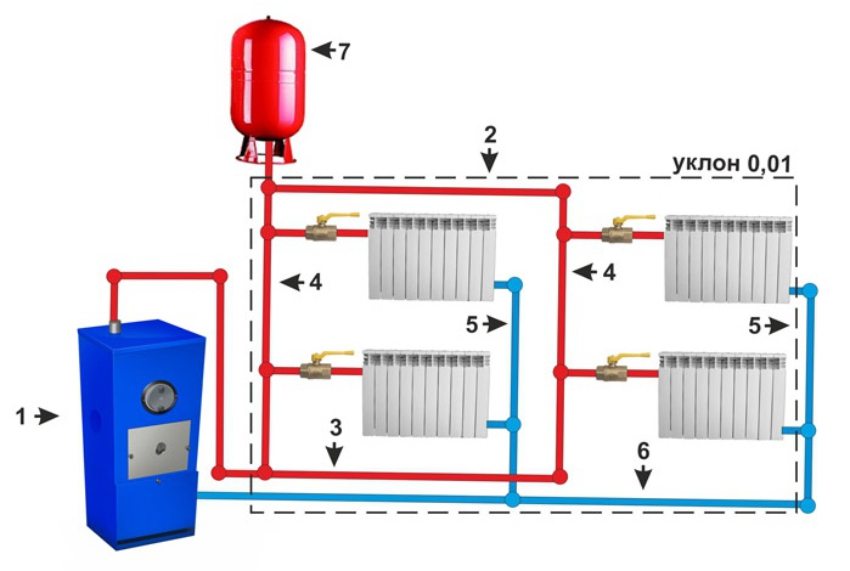

Двухтрубная система с самоциркуляцией

Как правильно сделать водяное отопление с естественной циркуляцией

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

  • Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность.
    Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
  • Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
  • Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
  • Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:

  • Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
  • СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
  • Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.

Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.

Какой розлив лучше сделать – нижний или верхний

    Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.

Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.

Какой теплоноситель лучше для систем с самоциркуляцией

Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.

За использование незамерзающей жидкости, в качестве довода можно привести два довода:

  1. Высокая текучесть материала, улучшающая циркуляцию.
  2. Способность сохранять текучесть при достижении -10°С, -15°С.

Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?

Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.

Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:

  • Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
  • Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
  • Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
  • Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
  • Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С.
    Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.

Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.

Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.

Чтобы в построенном загородном доме можно было жить в любое время года, он нуждается в качественном отоплении. Среди большого разнообразия отопительных приборов подчас бывает сложно определиться, что именно нужно в той или иной ситуации. Одним из самых простых вариантов, которые возможно обустроить самостоятельно, является система отопления без насоса, то есть с естественным типом циркуляции теплоносителя.

Именно о таком типе отопления мы и расскажем далее в материале.

В каких случаях без насоса можно обойтись

Движение теплоносителя внутри отопительного контура происходит под воздействием законов физики. Это значит, что нагреваясь, жидкость поднимается вверх, а по мере остывания – вновь опускается, обеспечивая тем самым обогрев помещения.

Более всего система отопления без циркуляционного насоса востребована именно в загородных домах и на дачах, поскольку в условиях пригорода электроснабжение не всегда бывает стабильным или отсутствует вовсе. В связи с этим оборудование отопления с принудительным типом циркуляции нецелесообразно.

Примечательно, что отопление с естественной циркуляцией теплоносителя вполне возможно обустроить самостоятельно. К тому же, такой системой очень удобно пользоваться.

Строение и разновидности систем с естественным типом циркуляции

Обычно схема отопления без насоса включает перечень обязательных компонентов:

  • нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
  • расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
  • трубы, образующие контур, по которому будет двигаться вода в системе;
  • батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.

Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

  1. Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
  2. Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

  1. Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
  2. Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Стоит отметить, что определяясь, как сделать отопление без насоса, учитывайте свои практические навыки, а также финансовые возможности для приобретения расходников.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

  • специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
  • клапан для выпуска пара в систему отопления;
  • трубопровод;
  • отопительные радиаторы.

Обратите внимание, что паровой тип отопительной системы эксплуатируется в условиях очень высоких температур, поэтому применять пластиковые трубы для выполнения трубопровода категорически нельзя.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.

В целом схема установки выглядит так:

  • Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
  • Далее устанавливают теплогенератор, то есть выбранный котел.
  • Монтируют расширительный бак.
  • Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
  • Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
  • Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

  1. Котел должен быть расположен в самой нижней точке системы.
  2. Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
  3. Поворотов в трубопроводе должно быть как можно меньше.
  4. Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.

Комплекс отопления «Ленинградка» был разработан во время существования СССР.

Популярность этой системы не падает со временем. Залогом актуальности Ленинградки является простой монтаж.

Тепло проходит по всему зданию благодаря своим компонентам: котел, трубы, и радиатор отопления.
Значимые преимущества Ленинградки:

  • Минимальные затраты на оборудование.
  • Простота монтажа.
  • Прокладка труб в любом месте.
  • Наличие подключения нескольких котлов для отопления.
  • Мобильность отопления дачного и садового домов.
  • Безопасность.
  • Возможность установки системы «теплого пола».

Труба обогрева прокладывается со стороны внешней стены зданий. Суть: взять здание в кольцо.

Подобная схема подключения работает в определенной последовательности. Температура воды в обратной связи будет ниже, чем в подающей трубе. Система однотрубной Ленинградки позволяет создавать эффективные системы обогрева в одноэтажных и двухэтажных домах.

Дополнительные возможности однотрубной системы отопления

Однотрубный комплекс по стандартам может быть оснащен регулятором, клапаном, и вентилем для баланса. Элементы позволяют улучшать уровень обогрева помещений. Схема отопления Ленинградка контролирует температуру и экономит затраты теплоты. Ограничивается теплоотдача в неиспользуемых помещениях.

Регулируются отдельные отопительные приборы, не меняя температурного режима.

Установка циркуляционного насоса и вентиля на каждую батарею обеспечивает контроль системы отопления Ленинградка без насоса.

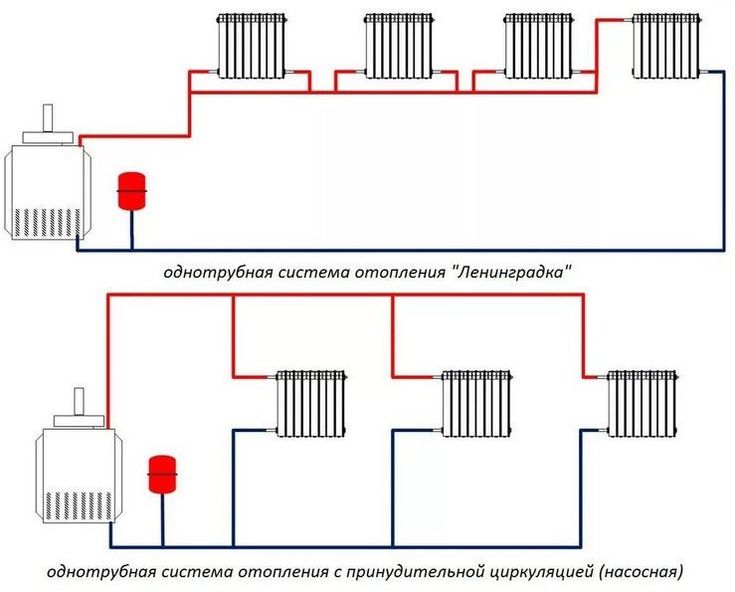

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в систему отопления добавляются элементы:

  • Радиаторные контроллеры.
  • Терморегуляторы.
  • Балансирующие вентили.
  • Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Это происходит независимо от других устройств. Оптимальным вариантом станет включение схемы байпасных вентилей в систему отопления.

Виды разводки комплекса отопления «Ленинградка»

Обеспечение теплоизоляции труб увеличивает эффективность работы общей системы отопления. Второе качество – отсутствие перегрева конструкции пола.

Монтаж существует в двух вариантах:

  • Горизонтальная система. Предполагается объединение всех батарей в единую схему, подключенную к стояку. Система монтируется внутрь пола, и присутствует в напольном покрытии. Батареи расположены на одинаковом уровне. Происходит обеспечение хорошего нагрева помещения.
  • Вертикальная система. Затрудняет ведение учета потребления тепла в многоэтажных домах. Оптимальный вариант для частного сектора.

Фото системы отопления Ленинградка представлены в этой статье. Конструктивный подход к схеме определяет особенности:

  • Трубопровод устанавливается по всему периметру помещения.
  • Внедрение в систему отопления расширительного бака.

Негативные стороны однотрубной системы отопления

Внимание уделяется не только достоинствам комплекса отопления, но и недостаткам:

  • Теплоноситель распределяется неравномерно при использовании схемы естественной циркуляции. Радиаторы в дальней комнате оснащаются дополнительными секциями.
  • Использование горизонтальной разводки труб не позволит установить «теплый пол».
  • Увеличение давления теплоносителя.

Сущность монтажа однотрубной системы своими руками

Принцип установки системы отопления Ленинградка без насоса:

  • Прокладывание магистрали происходит в границах размеров помещения.
  • Врезание добавочной вертикальной трубы.
  • Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

В системе обогрева присутствует различная плотность жидкости. Горячая вода попадает в радиатор, и вытесняет холодную воду.

Большинство людей поддерживают схему отопления Ленинградка. Это обусловлено простотой установки. Использование однотрубной системы обогрева позволит сэкономить денежные средства и массу личного времени.

Еще по этой теме на нашем сайте:

    Какие бывают системы отопления многоквартирного дома – схемы
    Системы отопления большинства многоэтажных домов в нашей стране, как правило, подключены к ТЭЦ или центральной котельной, то есть являются централизованными. В зависимости от того, каким.

Двухтрубная система отопления многоэтажного дома — схема, устройство, балансировка, опрессовка

    Система отопления – одна из обязательных составляющих дома. Без отопления никак. Отопительная система используется как в частных домах, так и в высоких многоквартирных.

Схема отопления двухэтажного дома с естественной циркуляцией — система отопления самотеком

    Самотечная система отопления двухэтажного дома является единственным выходом в условиях, когда отсутствуют газ и электричество. Естественно, подобных проблем в современном мире просто не существует. Однако.

Схема отопления частного дома с принудительной циркуляцией

    Для того чтобы в частном доме можно было находиться целый год и чувствовать себя при этом комфортно и уютно, нужно позаботиться о его отоплении. Оптимальная.

Система отопления Ленинградка работает без насоса — схемы и фото : 2 комментария

Ленинградка, пожалуй, самая простая схема отопления – можно делать в любом частном доме.

Да, ленинградку собирать проще всего. А кто говорит, что это неэффективная система отопления, то просто НЕ УМЕЕТ ЕЕ ГОТОВИТЬ 🙂 🙂 🙂

Будет ли работать водяной теплый пол без насоса

✅ Дата публикации: 01.03.2020 | 📒 Отопление | 🕵 Комментариев нет

Теплый водяной пол без насоса

Содержание статьи:

  • 1 Водяной теплый пол без насоса — возможно?
    • 1.1 Будет ли работать теплый пол от котла отопления

В системе теплых полов, насос предназначен для перекачивания жидкости по трубам. Насос может быть установлен как на отдельно взятый контур, так и на весь коллектор теплого пола, который служит для объединения всех контуров.

Не рекомендуется делать длину одного контура теплых полов более чем 100 метров. В противном случае, циркулярный насос может не справиться с объёмом жидкости. Ну а что будет, если сделать теплый пол, вообще без насоса? Будут ли теплые полы греть и насколько хорошо?

Современные системы отопления эффективны, но они имеют один общий недостаток, это большое количество всевозможных датчиков и элементов, которые могут запросто выйти из строя. Выход температурного датчика, повлечёт за собой сбой автоматики котла, а завоздушивание циркуляционного насоса, станет причиной того, что теплый пол перестанет греть.

Водяной теплый пол без насоса — возможно ли такое?

Вроде бы ничего плохого в автоматизировании системы отопления и нет, вот только человек становится, зависим от автоматики. Если же сделать теплый пол без насоса, то можно сэкономить не только на электроэнергии, но и не переживать по поводу её отсутствия.

Схема работы теплых полов без циркуляционного насоса действительно работает, и это правда. Есть лишь несколько ограничений для её нормального функционирования. Во-первых, теплый пол будет работать, если его уложить на стяжку, залитую под небольшим уклоном.

Водяной теплый пол без насоса — возможно ли такое?

Во-вторых, схема, рабочая на небольших площадях, не более 4-6 квадратных метров. В противном случае, теплый пол греть не будет. Во всех же остальных случаях, установка циркуляционного насоса неизбежна. Все это относится к той системе отопления, которая вообще не имеет насоса.

Будет ли работать теплый пол от котла отопления

Гораздо меньше проблем возникает в том случае, если в доме установлен газовый или электрический котел, который уже имеет в своей конструкции циркуляционный насос. В таком случае, можно отказаться от установки отдельного насосно-смесительного блока на теплые полы, а площадь обогрева увеличить, вплоть до 20 квадратных метров.

В таком случае, между отопительным котлом и теплым полом монтируется термостатический трёхходовой клапан. Монтаж термостатического клапана осуществляется на подающую магистраль теплого пола, а к обратной магистрали подводится перемычка. Задача термостатического клапана не только в регулировке температуры теплоносителя, но и в защите системы отопления.

Будет ли работать теплый пол от котла отопления

При всем этом существует один нюанс. Чтобы теплый пол работал без отдельного насоса, в отопительном котле должен быть установлен достаточно мощный циркуляционный насос. Не важно, газовый это или электрический котел, мощности насоса должно хватать для того, чтобы прокачать теплые полы.

И если случилось так, что после монтажа, теплый пол не греет, причиной может быть как раз недостаточная мощность насоса в котле. В таком случае, ничего не остаётся, как установить отдельный циркуляционный насос на теплые полы, и забыть о возникшей проблеме, раз и навсегда.

Оценить статью и поделиться ссылкой:


Вопросы и ответы: Горячая вода в режиме ожидания без насоса

  • Главная >
  • Как >
  • Сантехника >
  • org/breadcrumb»> Вопросы и ответы: Резервная горячая вода без насоса
Сантехника

Опубликовано:

Простой резерв горячей воды

По Джозеф Стоддард

Войдите под номером или Зарегистрируйтесь под номером , чтобы загрузить PDF-версию этой статьи. (413,73 КБ)

В. Мне сказали, что я могу обеспечить «моментальную» горячую воду для раковины в ванной на втором этаже, установив линию возврата горячей воды к моему водонагревателю в подвале. Нужно ли будет устанавливать циркуляционный насос с этой системой?

A. Джозеф Стоддард отвечает: В описанной вами ситуации вы можете получить приемлемые результаты без помпы. Петля «пассивной рециркуляции» горячей воды — это метод, которому я научился у старого сантехника много лет назад. Я несколько раз успешно использовал этот прием, когда ванная располагалась над водонагревателем. Путем обеспечения обратного трубопровода к баку горячей воды создается естественная циркуляция (называемая термосифоном). Более холодная вода в ванне наверху опускается обратно к водонагревателю, а горячая вода из нагревателя поднимается вверх и заменяет ее.

У меня были приемлемые результаты с использованием медных обратных линий диаметром 1/2 дюйма, но я бы предостерег от использования обратных линий меньшего диаметра: это может не позволить достаточному количеству воды циркулировать по контуру.

Для установки пассивной рециркуляционной системы:

1. Отключите питание электрического водонагревателя и закройте кран подачи газа на газовом водонагревателе. Перекройте подачу воды к водонагревателю.

2. Слейте воду из нагревателя и соответствующих линий горячей воды и снимите сливной кран в нижней части водонагревателя.

3. Установите тройник с резьбой между баком и сливным краном (см. рисунок слева). Для предотвращения биметаллической коррозии шпилька тройника должна быть изготовлена ​​из того же материала трубы, из которого сливной кран соединяется с баком. Замените сливной кран на конце тройниковой шпильки.

4. Установить тройник на линии подачи горячей воды к раковине. Этот тройник должен быть установлен в подающей магистрали как можно выше.

5. Протяните возвратную трубу от тройника в верхней точке обратно к тройнику на баке горячей воды и проверьте на наличие утечек.

Изолируйте как можно большую часть трубопровода на стороне подачи, но оставьте контур возврата неизолированным. Это уменьшит потери тепла в режиме ожидания, а также поможет поддерживать перепад температур, который «подпитывает» этот контур пассивной рециркуляции.

Бывший строитель Джозеф Стоддард измеряет и продает системы отопления для компании Bailey Co. в Эльмире, штат Нью-Йорк

Простой резерв горячей воды

Ключевые слова:
Тема:
Полевое руководство JLC:

Ответы на 8 самых распространенных вопросов о тепловых насосах

Тепловой насос Mitsubishi обеспечивает прохладу летом и тепло зимой.

Тепловые насосы — это круто — все так говорят? Но они также какие-то… волшебные? Не совсем, конечно. Но технология, которая приводит в действие тепловые насосы, загадочна, если вы не являетесь экспертом в физике И нагреве и охлаждении. И большая часть литературы в Интернете либо требует, чтобы вы купили тепловой насос, либо хочет, чтобы вы НЕ покупали тепловой насос и придерживались нефти или пропана для обогрева. Поэтому мы решили демистифицировать тепловые насосы для всех и прямо ответить на вопросы, чтобы вы могли принимать осознанные решения о покупке. Готовы ли вы учиться? Вот так:

Что такое тепловой насос?

Тепловой насос — это автономный двухкомпонентный прибор, который использует технологию охлаждения и электричество для обогрева и охлаждения домов, предприятий и других целей. Тепловой насос состоит из двух компонентов: конденсаторного блока, который чаще всего находится снаружи дома и производит нагрев или охлаждение, и внутреннего блока, который обычно устанавливается на стене и пропускает горячий или холодный воздух в дом; поскольку конденсатор и система обработки воздуха разделены или «разделены» линией хладагента, тепловые насосы иногда могут называться «мини-разделителями». Тепловые насосы предлагают чрезвычайно высокие показатели эффективности, а также возможность обеспечивать отопление и охлаждение без необходимости установки воздуховодов в доме; поскольку работа с воздуховодом не требуется, вы можете услышать, что тепловые насосы называются «без воздуховодов».

Вот пример распространенного типа теплового насоса:

Настенный кассетный тепловой насос Mitsubishi (внутренний блок) вверху и конденсатор (наружный блок) и пульт дистанционного управления внизу. Обратите внимание, что эти изображения не пропорциональны, а конденсаторы обычно имеют ширину два или более футов.



Как работает тепловой насос?

Принцип работы теплового насоса – на этой схеме показан процесс охлаждения.

Проще говоря, тепловой насос использует электричество и хладагент для перемещения тепла из одного места в другое.

Тепловой насос извлекает тепло из воздуха за пределами вашего дома и передает его охлаждающему хладагенту. Затем хладагент сжимается, что значительно повышает его температуру; затем хладагент перемещается во внутренний блок теплового насоса, который затем пропускает воздух над горячим хладагентом, повышая его температуру, чтобы удовлетворить потребность термостата в тепле внутри дома.

Тепловой насос состоит из двух основных частей: «настенной кассеты», которая устанавливается внутри вашего дома, и блока конденсатора, который остается снаружи вашего дома. Настенная кассета теплового насоса и конденсаторные блоки соединены линией хладагента.

Настенный кассетный блок для внутренней установки имеет термостатическое управление, обеспечивающее как обогрев, так и охлаждение. Когда есть потребность в тепле, тепловой насос включает вентилятор наружного блока, чтобы начать процесс извлечения тепла из воздуха за пределами вашего дома. Линия хладагента переносит это тепло к внутреннему блоку, который затем передает тепло воздуху внутри вашего дома через вентилятор внутри настенной кассеты. В режиме охлаждения происходит обратный процесс: тепло отводится из дома, а холодный воздух возвращается внутрь.



В чем преимущество теплового насоса?

Тепловые насосы действительно экономят ваши деньги на энергозатратах.

Поскольку тепловой насос использует электричество только для производства энергии, а не для выработки тепла, он обеспечивает исключительно высокий коэффициент полезного действия. При использовании традиционного резистивного электрического нагревателя, например, электрического плинтуса или обогревателя помещений, количество выделяемого тепла пропорционально количеству используемой электроэнергии: одна единица тепла на единицу электроэнергии для 100% эффективности.

При использовании теплового насоса уровень эффективности резко возрастает, поскольку потребляемая электроэнергия используется только для питания двух вентиляторов (испарителя и конденсатора), компрессора и насоса, концентрирующего тепло снаружи и доставляющего его в ваш дом. Из-за этого тепловые насосы способны вырабатывать более 3 единиц тепла на каждую единицу электроэнергии, используемой при коэффициенте полезного действия более 300 %. При средней зимней температуре в штате Мэн 37 градусов, сезонная эффективность Mitsubishi Hyper Heat составляет около 285% 9.0017

Это означает более низкие счета за электроэнергию для комфортного дома — тепловые насосы очень недороги в эксплуатации, что увеличивает ваш счет за электроэнергию в среднем на 75 долларов в месяц за каждый тепловой насос, который постоянно работает в доме. Если вы используете тепловой насос вместе с основной системой отопления, такой как нефть, газ или электричество, вы получите дополнительную экономию, используя тепловой насос для компенсации использования основного топлива: один тепловой насос может компенсировать до 300 галлонов масла. в типичном доме, экономя деньги на дорогом ископаемом топливе. Кроме того, тепловые насосы помогут уменьшить углеродный след вашего дома.



Как тепловой насос влияет на мои счета за отопление и электроэнергию?

Тепловые насосы увеличат ваши счета за электроэнергию, но снизят расходы на другие виды топлива для отопления.

Каждый отдельный тепловой насос (часто называемый «один к одному»), который используется ежедневно, увеличит ваш счет за электроэнергию на 50–100 долларов США в месяц. Тем не менее, тепловой насос соответственно уменьшит ваши расходы на топливо для отопления — для типичного домохозяйства, которое использует 800 галлонов масла в год, тепловой насос может уменьшить количество используемого масла на 300 галлонов. Если нефть стоит 2,75 доллара за галлон, цена за миллион БТЕ (британские тепловые единицы, стандартная мера тепла в США) составит 28,06 доллара. Чтобы получить такое же количество тепла, 1 миллион БТЕ, от теплового насоса с текущим стандартным тарифом на электроэнергию 14,5 центов за киловатт-час, это будет стоить вам 14,71 доллара. Другими словами, обогрев вашего дома тепловым насосом эквивалентен отоплению вашего дома нефтью по цене 1,44 доллара за галлон, или на 48% меньше.



Каковы преимущества теплового насоса при использовании солнечной энергии?

Дом с солнечными панелями на крыше

Преимущество солнечных панелей в том, что в течение дня, когда светит солнце, панели на крыше собирают солнечную энергию и преобразуют ее для использования в вашем доме в качестве электричества. Во многих домах энергия, генерируемая массивом, которая не используется в доме, возвращается вам вашей электроэнергетической компанией и используется для компенсации вашего счета за электроэнергию в конце каждого месяца. В большинстве домов по-прежнему будет взиматься счет за электроэнергию, использованную в ночное время, во время штормов или в периоды интенсивного использования, например, в очень жаркие периоды лета.

Однако ваш тепловой насос питается от электричества, и когда вы соединяете солнечные панели для электричества с тепловыми насосами для тепла (которые используют электричество для энергии), вы обогреваете свой дом в среднем примерно на 9 центов за кВтч против 14,5 центов. центов за кВтч без использования солнечной энергии, эффективно снижая затраты на эксплуатацию теплового насоса почти на 40% в год.



Правда ли, что тепловые насосы перестают работать, когда на улице становится очень холодно?

Технический специалист True North по обслуживанию конденсаторной установки теплового насоса

Да, но для того, чтобы тепловой насос полностью перестал работать, должно стать очень-очень холодно.

Различные модели тепловых насосов имеют разные рейтинги того, насколько холодным может быть охлаждение до того, как они перестанут быть эффективными. Для этого примера мы будем использовать рейтинг теплового насоса Mitsubishi Hyper Heat™, который обеспечивает достаточную тепловую мощность до -13 градусов по Фаренгейту.

Тепловые насосы рассчитаны на «мощность». В этом примере, когда на улице 30 градусов, тепловой насос легко выдает 100% своей мощности с максимальной эффективностью. Однако по мере того, как температура начинает падать, производительность также начинает падать, а когда производительность начинает падать, тепловой насос будет «работать усерднее», чтобы поддерживать температуру в вашем доме. Подобно тому, как приходится нажимать на педаль газа, чтобы поднять машину на крутой холм, именно здесь показатели эффективности тепловых насосов начинают падать — больше энергии используется для производства меньшей мощности.

С тепловым насосом Mitsubishi Hyper Heat™ эффективность начнет падать примерно на 2 градуса по Фаренгейту. При -2 градусах вы получите около 87% мощности устройства. А при -13 градусах вы получите около 76% мощности агрегата. Неясно, при какой температуре блок полностью перестанет работать — у нас еще не было достаточно холодного дня, чтобы продемонстрировать это с тепловыми насосами Hyper Heat™, хотя в некоторых документах Mitsubishi указывается точка остановки при -18 градусах.

В старых домах с меньшей теплоизоляцией, большими потерями тепла или сквозняками тепловому насосу также придется работать больше, чтобы компенсировать быструю потерю тепла из-за этих проблем. Тем не менее, новые дома часто имеют превосходную изоляцию и построены так, чтобы предотвратить потери тепла — в этих случаях тепло, создаваемое тепловым насосом, сохраняется внутри дома и помогает тепловому насосу работать с большей эффективностью.

Могу ли я отапливать свой дом тепловыми насосами без какого-либо другого источника тепла?

В некоторых странах с более теплым климатом тепловые насосы могут быть единственным источником тепла зимой. Однако здесь, в штате Мэн, мы рекомендуем, чтобы в большинстве домов был либо основной, либо резервный источник тепла на случай очень холодных дней или длительных периодов низких температур, во время которых тепловые насосы не смогут восстановиться после потери тепла. Этими другими источниками могут быть нефть, газ, пропан, электричество или биомасса. True North предлагает тепло из биомассы, древесные гранулы или тепло на природном газе для снижения затрат на топливо для отопления и снижения выбросов углерода, которые способствуют изменению климата.

Что такое водонагреватель с тепловым насосом?

Этот гибридный электрический водонагреватель с тепловым насосом Geospring Pro был установлен в подвале штата Мэн для обеспечения максимальной эффективности. Водонагреватели с тепловым насосом очень хорошо изолированы, и вода может очень хорошо удерживать тепло — поэтому водонагреватели с тепловым насосом могут обеспечить горячей водой типичную семью из четырех человек при очень низких эксплуатационных расходах, чаще всего 15 долларов или меньше в месяц.

РубрикаРазное
