Как сделать правильный мангал: Мангал своими руками размеры идеального мангала (35 фото) » НА ДАЧЕ ФОТО
жаровня с колосником своими руками
Хочется рассказать про мангал с вторым дном. Колосник – самый эффективный способ сделать мангал лучше. Но давайте по порядку.
Оглавление
- 1 Зачем оно вообще
- 1.1 Плюсы и минусы
- 2 Своими руками
- 2.1 Для кирпичного
- 2.2 Для мангала из металла
- 2.3 Разборный
- 2.3.1 Чертежи для станка
- 2.3.2 Сборка
- 2.4 Добавить двойное дно
- 3 Эксплуатация
- 4 Заключение
Зачем оно вообще
Все мы понимаем, что жар в мангале от горящего угля. А для горения нужен кислород.
Как же кислород поступает?
В простейшей жаровне – сверху. Если вы сделали отверстия сбоку. То и через них.
В этих вариантах уголь у стенок. Особенно у стенок с отверстиями, будет гореть жарче. Мясо над этим углем будет перегреваться, а в середине мангала, наоборот, недополучать жара.
Жаря шашлык и ориентируясь на не прожаренные куски, вы
сожжёте мясо у стенок.
Колосник или второе дно как раз и подводит воздух к углю по всей жаровне. Равномерное горение – равномерная прожарка. Именно этого и добивались.
Плюсы и минусы
- Лучше противопожарная защита,
- Быстрый розжиг, кто-то говорит, что в 3 раза,
- Равномернее жар,
- Из-за лучших условий сгорания угля небольшая экономия на топливе если делать всё правильно.
Очень полезен для больших объемов шашлыка и там, где перестраховаться – не грех.
Своими руками
Мы расскажем, как самостоятельно сделать мангал с вторым дном. Предлагаем вам несколько вариантов. На каком остановиться, решать вам.
Для кирпичного
Мангал из кирпича со вторым дном будет долговечнее такого же, но без него.
Постройка кирпичного мангала со вторым дном или без принципиально не отличается.
Тут же коснёмся только второго дна.
На фото жаровня без колосника. Мы специально рассматриваем простейшие варианты, так нагляднее видны элементы.
Тут второе дно есть.
Получается 3 уровня:
- Зона шампуров;
- Колосник;
- Поддувало.
Удобно расстояния между уровнями брать кратными ряду кирпичной кладки.
На второе дно для кирпичного мангала лучше взять чугунный литой колосник для печей.
Зольником может служить металлический задвигаемый поддон или кирпичная площадка.
Открытый зольник хуже: порывы ветра могут поднять золу в воздух, что неприятно.

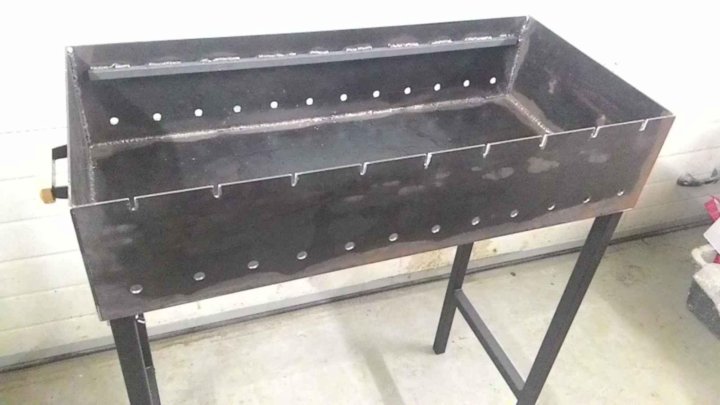

Для мангала из металла
Для того чтобы сделать своими руками мангал с двойным дном вам понадобятся материалы, инструменты и ваши умелые руки.
Материалы:
- Стальной лист 2-3 мм. Уже при толщине 4 мм резка
металла будет сложнее, хотя мангал будет долговечнее.

- Квадратный пруток, для обвязки мангала по периметру.
- Трубы или уголки для подставки.
- Фанера.
- Термокраска и пропитка для дерева.
Инструменты:
- Болгарка с отрезными, зачистными дисками и щетками. Защитные очки.
- Сварочный аппарат, молоточек, кордщётка. Электроды 3 мм. Маска или щиток сварщика и подобающая одежда.
- Дрель и свёрла (как обычные, так и ступенчатое).
- Кисточка, валик.
- Начинаем с разметки стального листа. Помним, что разметку лучше лишний раз перепроверить, чем искать другой лист.
- Болгаркой режем по линиям. Берегите глаза: не забудьте про щиток или очки.
- Собираем сваркой части мангала. Сварочная маска или щиток – обязательны. Одежда из синтетики очень не рекомендуется.
- Швы обстучать и зачистить от окалины. Берегите глаза.
- Колосник (второе дно) должен быть чуть меньше внутренних габаритов мангала, чтобы легко вставляться внутрь.
- Много отверстий сделают стальной лист колосником.

- Привариваем крепления второго дна. Можно сделать из любого лома, что у вас есть. Тут использованы уголки.
- Поверху делаем обвязку квадратным прутком. Это сделает мангал более надежным. Также делаем прорези для шампуров с шагом 8-10 см. И снизу в боковинах делаем отверстия для воздуха. Эти отверстия большие и будет удобнее пользоваться ступенчатым сверлом, но можно и обычным.
- Тонкий лист двойного дна крепится болтами (если это не сделать, его покоробит). Для толстого колосника какое-то крепление – лишнее. Он просто вкладывается внутрь и засыпается сверху углём. Для чистки рекомендуем наварить удобные ручки или сделать крючки, чтобы доставать второе дно за отверстия.
- Делаем подставку: привариваем ножки и перемычки.
- Ручки можно сделать из гнутого прутка, а можно собрать из шпилек и гаек.
- Привариваем ручки.
- Мангал удобно дополнить полочками. Столешницей будет фанера.
- Металл покрываем термокраской, а дерево пропиткой.
РазборныйМежду мангалом и деревянными элементами должно быть не менее 125 мм (при использовании экрана между ними).
Этот вариант разборный. И условно сделанный своими руками: все детали раскраиваются на станке лазерной резки, что даст и точность, и качество среза, не требующее дополнительной обработки.
Для мангала используется сталь 3 мм.
Из инструментов потребуется дрель и свёрла по металлу.
Чертежи для станка
Чертежи (и для станка тоже) можно скачать.
Сборка
Мангал собирается так:
- Оба дна (колосник сверху) вставляются в короткие стенки.
- Длинные стенки вставляются в пазы коротких.
- Мангал собран.
Для чистки достаточно убрать одну из длинных стенок и наклонить мангал.
Добавить двойное дно
Что делать если мангал уже есть, а плюсы двойного дна вам по душе?
Очень хорошо, когда глубина мангала позволит вставить двойное дно. Между вторым дном и верхом должно быть 22 — 25 см, придется «надстроить борта», если меньше.
Эксплуатация
Каких-то особенностей при использовании мангала с двойным
дном не ждите.
Добавится чистка, но это элементарная процедура.
Горячие неиспользованные угли и золу можно вывалить в песок и залить водой. Будьте осторожны: горячие угли, даже маленькие, могут устроить пожар.
Заключение
Что хотелось бы сказать в завершении.
Во-первых, при одном и том же принципе, реализаций двойного дна для мангала может быть великое множество. Ориентируйтесь прежде всего на ваши возможности.
Во-вторых, даже начав с самой простейшей конструкции сделанной своими руками вы рано или поздно придёте к варианту-идеалу. Мы желаем вам удачи в этом пути.
Хорошей погоды, вкусного мяса и весёлой компании!
Разнообразить посиделки с шашлыком вам поможет наш раздел рецептов.
Поделиться в социальных сетях
из металла, газового баллона, кирпича
Из всех видов открытого очага мангал, наверняка, наиболее популярный. Его можно даже изготовить из подручных материалов — главное, чтобы они были жаростойкими. В большинстве случаев мангал делают из металла.
Обычно он переносной, а иногда даже разборный.
Владельцы же домов и дач могут соорудить стационарную печь для шашлыка, используя кирпич или природный камень. Но в любом случае конструкция должна отвечать нескольким простым правилам.
Содержание
История мангала
У истории мангала есть несколько версий. Они отличаются временем появления этой жаровни, «национальностью» и конструктивными особенностями.
Древний восточный мангал изготавливали из меди, жаровня была в виде полусферы и имела крышку, а угли внутрь помещали в глиняном горшке. Такие особенности объяснимы тем, что железо в это время было еще не «освоено» (кроме метеоритного), было оно многократно дороже серебра (не говоря о меди), а проблемы с дровами на Ближнем и Среднем Востоке были всегда. И мангал в то время был, пожалуй, единственным видом переносной жаровни, которую могли использовать кочевые народы.
Позже мангал стали изготавливать в виде металлического ящика, а дно и стенки ковали из железа или отливали из чугуна. В России и на Кавказе не было проблем с дровами, и в угли их пережигали в самом мангале, поэтому в стенках появились отверстия, чтобы процесс шел быстрее.
Затем подошел черед листовой стали, которая уже более ста лет служит основным материалом для изготовления переносных мангалов. Но и чугунное литье не потеряло актуальности благодаря своим уникальным жаропрочным свойствам.
Особенности устройства
Современный мангал чаще всего представлен в форме прямоугольного невысокого ящика, а полусфера «закрепилась» за другим видом переносной жаровни — барбекю.
Объяснение такому разделению можно найти в особенности приготовления продуктов, точнее — в аксессуарах, с помощью которых их готовят.
В мангале мясо и овощи нанизывают на шампура, а они лучше всего размещаются на бортах жаровни прямоугольной формы. При этом одновременно на огне жарят несколько одинаковых порций, поэтому важно, чтобы жар как можно равномернее распределялся по всей длине шампура и во всей зоне готовки, что в сферической жаровне осуществить невозможно.
В барбекю продукты выкладывают на решетку. Максимальный жар от углей сосредоточен в центре, но этот недостаток, с точки зрения мангала, оборачивается достоинством для барбекю — изменяя положение продуктов на решетке, можно регулировать температуру тепловой обработки, или степень обжарки. Особенно это важно для стейков — одного из «фирменных» блюд барбекю.
Есть и другие отличия двух самых популярных видов жаровни:
- Мангал, как правило, не имеет крышки, а у барбекю она обычно есть.
- В мангале чаще используют дрова, которые пережигают до состояния угля, а для ускорения процесса горения в стенках устраивают отверстия. Кроме того, используя древесины разных пород, можно добиваться в каждом случае разных ароматов и оттенков вкуса.
- В барбекю закладывают древесный уголь, для горения которого не нужно большого поступления воздуха. Поэтому в стенках жаровни нет отверстий. Кроме того, для получения древесного угля используют березовые дрова, и такой «стандарт» топлива не влияет на вкусовые оттенки.

Но есть и «компромиссный» вид, который сочетает признаки мангала и барбекю — его жаровню делают в форме полого цилиндра с открывающейся крышкой. Именно эту форму имеет самодельный мангал из старого газового баллона или емкости от водонагревательного бойлера.
Вариации размеров: ширина, глубина и длина
Ширина жаровни должна быть меньше на 10-15 см длины шампура (без учета размера его ручки). С точки зрения рационального использования тепловой энергии для прямоугольной формы оптимальной считается ширина 35-40 см. С учетом особенностей геометрии цилиндрической формы жаровни, ее ширину можно увеличить до 45 см.
Глубина жаровни в виде ящика обычно составляет 15-25 см. Из них минимум 5 см приходится на слой углей, который необходим для нормальной тепловой обработки одной порции мяса. А для последовательной жарки двух порций слой должен уже быть в 1.5-2 раза больше. При этом расстояние от поверхностей углей до мяса примерно равно 8-10 см.
И еще надо учитывать размеры кусков шашлыка и глубину прорезей для шампуров (если они предусмотрены конструкцией).
Длина жаровни зависит от количества порций и размеров кусков мяса. Для нормальной прожарки баранины, свинины или телятины оптимальной формой кусков считается кубик с размерами ребер 3-5 см. Но это утверждение справедливо только для мякоти. При запекании мяса на косточке (на ребрах) кусок имеет неправильную форму, и если толщина остается в прежних размерах, то ширина куска может достигать 8-10 см. Кроме того надо учитывать зазоры между снаряженными шампурами, между крайними порциями и боковыми стенками жаровни. Поэтому принято считать, что в среднем на один шампур должно приходиться около 10 см рабочей длины жаровни.
Мангал из газового баллона
Старый газовый баллон в какой-то мере можно считать «полуфабрикатом» жаровни мангала. Для этих целей используют баллоны для бытового сжиженного газа на 50 л диаметром 299 мм и толщиной стенки 3 мм или диаметром 292 мм и толщиной стенки 2.
5 мм.
Еще больший выбор подходящих размеров диаметра можно найти у цилиндрических автомобильных газовых баллонов: 300 мм, 315 мм, 360 мм, 400 мм и 450 мм. Даже при минимальной емкости баллона ГБО из этого ряда (35 л), его длины 531 мм вполне достаточно, чтобы изготовить мангал для одновременной закладки не менее пяти шампуров. А единственное отличие между этими видами заключается в расположении вентиля.
Подготовительные мероприятия
Когда переделывают баллон, в котором еще недавно были углеводородные сжиженные газы, полученные при переработке нефти, надо помнить, что они тяжелее воздуха, даже при открытом вентиле из баллона полностью не улетучиваются и представляют опасность.
Поступают следующим образом:
- Открывают вентиль, выпускают остатки сжатого газа, выравнивая давление внутри и снаружи.
- Отходят подальше от жилых построек, огорода, сада и прочих сельхозугодий. Сливают конденсат.
- Вывинчивают вентиль.

- Заливают в баллон воду, которая вытесняет газ.
- Дают воде отстоятся около суток.
- Сливают воду.
Подробная видеоинструкция с размерами и рекомендациями:
Простая конструкция
Из одного баллона можно сделать два простых мангала:
- У баллона для бытового газа срезают башмак.
- На корпусе емкости, параллельно оси, отмечают линию, которая делит баллон на два одинаковых полуцилиндра.
- Разрезают корпус болгаркой на две половинки.
- Обрабатывают напильником края разреза, убирая острую кромку.
- Вдоль днища, с двух сторон заготовки жаровни, сверлят несколько небольших отверстий для притока воздуха. Диаметр и расположение отверстий выбирают таким образом, чтобы угли не просыпались на землю.
- Из кусков арматуры гнут две скобы буквой П.
- Приваривают скобы снаружи по торцам корпуса жаровни. Они нужны для удобства переноски мангала.
- Из арматуры, уголка или профильной трубы небольшого сечения изготавливают ножки.
Лучше если они будут соединены в одну устойчивую независимую конструкцию. - Крепят ножки к корпусу.
Мангал-барбекю
Жаровня с крышкой и дымоходом имеет более широкие возможности. Если предусмотреть возможность установки решетки, то мангал можно использовать как барбекю или коптильню.
Процесс переделки баллона в мангал-барбекю выглядит так:
- На корпусе отмечают контур крышки. По стенкам цилиндра, вдоль оси, чертят две параллельных линии, делящих его пополам. От нижнего днища и верхнего днища (формулировка ГОСТ 15860-84) отступают по 5 см, отбивают две линии перпендикулярных оси баллона до пересечения с продольной разметкой.
- По каждой линии, начиная от ее середины, болгаркой делают четыре сквозных пропила. Каждый разрез не доводят до угла разметки приблизительно на 5 мм.
- Металл в углах дорезают лобзиком. Снимают вырезанный кусок — заготовку крышки.
- Обрабатывают острые кромки напильником.

- С одного из продольных краев крышки, посередине, прикручивают винтами или приваривают ручку. С другого края, снаружи — две петли.
- Изнутри баллона, по контуру отверстия, приваривают стальные полосы таким образом, чтобы они выступали за края на несколько миллиметров. Этот внутренний бортик, по аналогии с дверью, выполняет роль притвора — закрывает щель и не дает крышке проваливаться внутрь. Как вариант, такой бортик можно приварить по внешнему контуру крышки.
- Кладут крышку на бортик, выставляют равномерные зазоры по контуру, приваривают ответные части петель снаружи корпуса жаровни.
- Из трубы или уголка изготавливают опорную конструкцию. Из арматуры гнут две ручки для переноски мангала.
- Крепят ручки к корпусу или к ножкам мангала.
- Устанавливают корпус жаровни на ножки. Прикрепляют сваркой.
- Приваривают со стороны петель к баллону или опорной конструкции два упора из трубы или уголка. Расположение и размеры упоров подбирают таким образом, чтобы крышка при открывании не уходила за границу периметра опор мангала, и не опрокидывала его.

- Из стальной бесшовной трубы с внутренним диаметром 100-125 мм варят колено с углом 90°. Приваривают его к отверстию от вентиля баллона таким образом, чтобы свободный конец торчал вверх.
Мангал из листового металла
Еще один распространенный вид самодельного мангала представляет собой сварную конструкцию из листового металла и уголка. Алгоритм изготовления выглядит так:
- Рисуют общий эскиз мангала. Глубина жаровни — до 25 см. Ширина зависит от размера шампуров, длина — от количества одновременной закладки порций. Высота наземного варианта — около 100 см, настольного — 15-25 см.
- Рисуют эскизы деталей. Учитывают угловые нахлесты и особенности опорной конструкции.
- Изготавливают заготовки для мангала. Детали корпуса делают из листовой стали толщиной 3-4 мм, ножки — из равнополочного уголка толщиной 3-4 мм с шириной полки 25-35 мм. В длинных боковинах в 2-3 ряда сверлят в шахматном порядке отверстия диаметром 10-12 мм.

Заготовки для двухуровневого мангала
- Варят стенки жаровни. Приставляют короткую заготовку к длинной, фиксируют с помощью пары магнитных уголков, прихватывают сваркой, снимают уголки, варят первый угол жаровни. Подобным образом делают другой угол. Затем составляют две образовавшиеся детали вместе прямоугольником, проверяют диагонали, варят другие углы.
- Варят жаровню целиком. Стенки накладывают на заготовку днища, прихватывают по каждой стороне в нескольких точках, сваривают вместе.
- Приваривают ножки. У наиболее простой конструкции ножки как-бы охватывают мангал с четырёх углов. Для этого корпус жаровни переворачивают вверх дном, и к ребрам приваривают уголки. А чтобы обеспечить конструкции жёсткость, можно из полосы сделать нижнюю обвязку или закрепить в качестве полочки решетку из сварной сетки.
Эту же конструкцию можно взять за основу для изготовления мангала с крышей. Достаточно для опор использовать уголки или трубы длиной более двух метров, жаровню закрепить на стандартной высоте, вверху приварить раму, на которую закрепить обрешетку для профлиста или металлочерепицы.
Мангал из кирпича
Если не принимать во внимание размеры и «архитектурные» отличия, из кирпича можно сложить три принципиально разных конструкции:
- временный мангал;
- простой мангал;
- мангал с дымоходом.
Но последний вариант обустраивают уже не как мангал, а как многофункциональную садовую печь.
Временный мангал
Если приготовление шашлыка носит эпизодический характер, то для устройства временного очага понадобится всего лишь несколько кирпичей, уложенных без раствора, насухо. Ниже приведен пример мангала на четыре порции:
- На ровном участке с площадки 0.5х0.8 м снимают дерн.
- Утрамбовывают землю.
- Ставят на ложок два кирпича с зазором между тычками в 1 см. Перпендикулярно к ним, буквой П, ставят ещё два кирпича, и другой парой замыкают прямоугольник.
- Ставят второй ряд, который отличается от первого только отсутствием зазоров по длинным сторонам.

Таким образом, из 16 кирпичей получится мангал глубиной и шириной 25 см, с рабочей длиной жаровни 37 см.
Простой мангал
Простым называют кирпичный мангал без дымохода, с открытой сверху жаровней. По форме он напоминает кирпичную коробку без крышки, у которой может полностью или частично отсутствовать передняя стенка.
Порядовка зависит от размеров и конструкции выбранного варианта, а алгоритм строительства в общем виде выглядит так:
- Готовят площадку под фундамент.
- Насыпают подушку из песка, укладывают слой рулонной гидроизоляции, ставят опалубку, вяжут армирующий каркас, заливают бетонную плиту.
- Из кирпича кладут заднюю и боковые стенки на высоту расположения жаровни.
- Формируют подовую плиту. Это может быть лист металла толщиной 3-4 мм или один ярус из шамотного кирпича, уложенного на вмурованные в боковые стенки уголки.
- Надстройку над подом делают в один кирпич в виде закрытой или открытой топки. В первом случае первые два ряда кладут с зазорами между тычками, без раствора в вертикальных швах, третий и четвёртый ряды выкладывают как обычно.
Во втором случае кладку продолжают в виде буквы П, на уровне четвёртого ряда кирпичей в боковые стенки вмуровывают два параллельных уголка для шампуров или решётки, сверху кладут ещё 1-2 ряда.
В качестве улучшенного варианта вместо подовой плиты устраивают выдвижной ящик для сбора золы, а над ним — колосниковую решетку для разведения огня.
