Проходной выключатель из обычного своими руками (схема, видео)

03.02.2019 0 bogdann.tech Розетки и выключатели Электропроводка

Иногда возникают случаи, когда нужно включить свет из 2 разных мест. Эта задача выполнима с помощью изготовления проходного выключателя из обычного. Это по силам каждому, кто может держать в руках отвертку. Обычный выключатель в подобном случае плохой помощник. Нужен специальный проходной прибор. Попробуем его сделать своими руками, используя привычный кнопочный.

Назначение проходного выключателя

Эти устройства предназначены для управления каким-либо осветительным прибором одновременно из нескольких мест. Они очень удобны для установки в длинных переходах, на лестницах, в коридорах квартиры. В последние годы их стали использовать в спальных комнатах. Удобство использования заключается в том, что нет необходимости возвращаться к выключателю, свет можно погасить с другого места. Как подключить проходной выключатель? Чаще всего для управления электрическим светильником используется схема с применением двухклавишного переключателя.

Схема управления освещением с двух мест с помощью проходных выключателей

Как подключить проходной выключатель в других местах? В частном доме, имеющем пристройки, можно поставить его при входе в дом, другой в самом помещении. Тогда при выходе из дома свет можно выключить прямо во дворе, не возвращаясь в помещение. Подобных устройств при необходимости используют несколько для включения светильника.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель.

В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

  • одноклавишный, оборудованный подсветкой или без нее,
  • двухклавишный с подсветкой или без нее,
  • трехклавишный,
  • накладной,
  • встроенный,
  • промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

  • по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство,
  • нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Заключение

Проходной выключатель, сделанный своими руками, обеспечивает удобство.

С его помощью происходит управление светом из нескольких мест.

Удобство управления подобным приспособлением в том, что не надо ходить назад для выключения света в длинном коридоре, на лестнице и в других местах. Подобные устройства в наше время совсем нет необходимости делать своими руками. В любом магазине, торгующем электротоварами, можно купить любые устройства за самые минимальные цены. Самый простой из них перекрестный переключатель. Лампы можно использовать любые: накаливания, люминесцентные, энергосберегающие. Главное в подключении этих приборов не запутаться в проводах.

bogdann.tech

Администратор сайта Electricvdele.Ru

  • Next Как расположить розетки на кухне правильно?
  • Previous Реверсивная схема подключения магнитного пускателя

Подключение проходного выключателя — схемы подключения, принцип работы

  • Для чего нужен проходной выключатель и как он работает
  • Подключение проходного выключателя
  • Управление светом из 3-х и более мест

Если в вашем доме, офисе или другом помещении есть длинный коридор либо обширная лестничная клетка с источником света, который нужно постоянно включать и выключать, но ходить в потемках по помещению для этой цели не удобно, вам поможет проходной выключатель.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

  • вход соединяется с первым выходом;
  • вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Подключение проходного выключателя

При построении электрической схемы описываемого устройства нужно использовать трехжильные конструкции:

  1. Провод ноль выводится непосредственно на источник света.
  2. Заземление – туда же.
  3. Фаза (коричневый провод, который поставляет ток) подается на вход первого переключателя, фазы из двух его выходов через коробку соединяют с двумя выходами второго переключателя и из входа второго переключателя фазу выводим на лампочку.

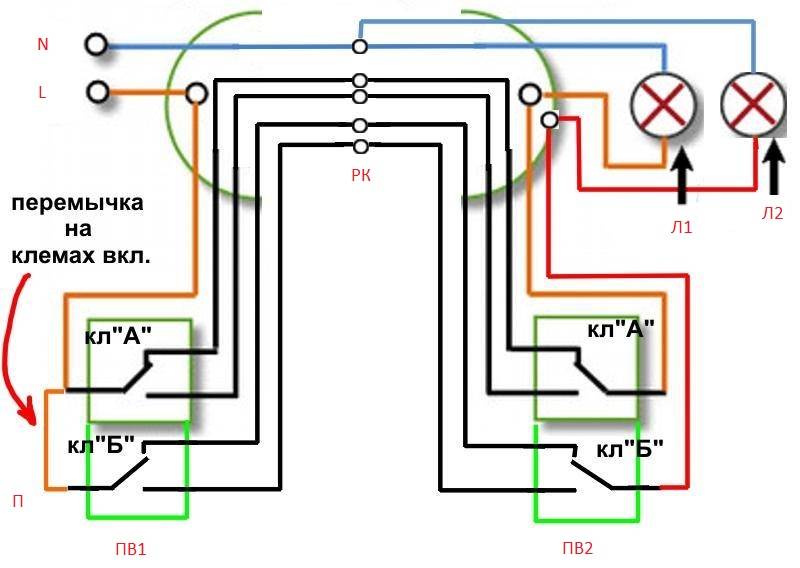

Если переключатель двухклавишный, то есть нужно управлять не одним, а двумя источниками света из нескольких мест, между ними стоит установить двойной перекрестный выключатель. В конструкции последнего используются восемь проводов, подразделяющихся на две группы, по четыре проводка – в каждой. Первая группа этих проводов подключается к одному из двух концевых переключателей, а вторая – соответственно, ко второму.

Что такое УЗО в электрике: разновидности, принцип работы

Подключение двухклавишного выключателя: схемы, советы, инструкция

Если требуется найти общие провода переключателя – нужно будет прозванивать их, как это обычно делает любой электрик, но в данном случае – при прокладывании более сложной сети с переходными перекрестными переключателями, обеспечивающими работу двухклавишных устройств, нужно будет потратить на прозванивание чуть больше времени, так как количество проводов увеличится.

Происходит увеличение количества проводов из-за необходимости сделать такие подключения: фазовый провод (под условным номером один) должен идти как к одной, так и ко второй клавише переключателя, а с обоих входов условного второго переключателя он идет на одну и вторую лампу (или на первую вторую группу лампочек, если каждая клавиша будет управлять не единичным источником света, а, например, частью ламп в многорожковой люстре).

Коммутационная коробка для такой электрической схемы собирается так. Второй двухклавишный переключатель включается в сеть следующим образом:

  • его провода бело-синего и бело-черного цвета присоединяются к синему и желто-зеленому проводку третьего переключателя;
  • а желто-зеленый и синий провод идут к проводам такого же цвета первого из переключателей.

При этом каждый двухклавишный переключатель (каждый имеет по шесть контактов) нуждается в небольшой доработке. Из кусков проводов (один – сине-белый, второй – серо-белый) нужно согнуть две вилочки. Далее вилки необходимо присоединить так: к сине-белой – такой же по цвету (сине-белый) проводок и, соответственно, к черно-белой вилке – черно-белый провод.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

  1. Нулевой провод – на лампочку.
  2. Заземляющий провод – на лампочку.
  3. Вход второго переключателя – к свободному проводу источника света (к лампе).
  4. Фазный провод – ко входу проходного переключателя (с тремя входами).
  5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
  6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

Поделиться:

Самодельные переключатели | Exploratorium

Проекты

Самодельные переключатели

Проекты

Самодельные переключатели

Изучите проводимость повседневных материалов для создания самодельных переключателей, которые управляют различными выходами и усложняют более крупные проекты используя хэштег #HomemadeSwitches.






Материалы

Что вас окружает? Исследуйте материальность, собирая интересные проводящие предметы, чтобы делать восхитительные переключатели. Объедините их с ремесленными материалами, чтобы персонализировать свои проекты и добавить им индивидуальности и причудливости.

Вот некоторые материалы, о которых следует помнить при сборе набора материалов:

☐  Проводящие материалы : алюминиевая фольга, графитные карандаши, электрический провод, медная проволока, медная лента, кухонная утварь, металлическая пружина, крышки от горшков, сталь. шариковые подшипники, пластилин Play-Doh

☐ Материалы для рукоделия : прищепки, цветная бумага, пенопласт, перья, воздушные шары, вторсырье

☐ Электронные компоненты* : аккумуляторы, различные выходы (двигатели, фонари, зуммеры), мультиметр, зажимы типа «крокодил»

*См. Печатные платы, чтобы узнать, как сделать наши аккумуляторные блоки и выходные блоки.

Начало работы

Начните свои первоначальные исследования, создав цепь с помощью простого переключателя. Обычно он состоит из трех частей: источника питания (например, аккумуляторной батареи), выхода (например, лампочки или светодиода) и переключателя. Мы рекомендуем начать с алюминиевой фольги, потому что с ней легко манипулировать, а провода с зажимами типа «крокодил» — отличный способ построить соединения между компонентами.





Различные типы переключателей



Кольцевой переключатель

Вы можете сделать простой нажимной переключатель из двух частей алюминиевая фольга, разделенная «пончиком» из пенопласта. Пена удерживает кусочки друг от друга, пока вы не нажмете на центр верхнего куска фольги, чтобы соединить два листа и замкнуть цепь.



Переключатель прищепки

В зависимости от того, где вы поместите проводящий материал, прищепки могут включать или выключать переключатели.



Перьевой переключатель

Выключатели могут быть разных форм, включая этот перьевой переключатель! Когда пружина, удерживающая перо, соприкасается с медной трубкой, она на мгновение замыкает цепь.







Игра с причиной и следствием

Самодельные переключатели могут добавить волшебства и напряжения в цепную реакцию. Они помогают поддерживать импульс и создают вариации в машине. Поэкспериментируйте со своим переключателем и поэкспериментируйте с добавлением другого элемента. Как бы вы расширили цепную реакцию слева?

Теннисный мяч катится и сбивает блок, который завершает переключатель и вращает аквариум, а затем …





Программируемый свет

Этот уникальный переключатель, встроенный в коробку Light Play использует медленно движущийся двигатель для включения и выключения света. Обратите внимание на крошечный шарик под вращающейся платформой. Когда он касается блока слева, он мгновенно замыкает цепь. Этот шаблон включения и выключения делает простую аналоговую программу, и все это достигается с помощью повседневных материалов!







Ресурсы

Секретный срок службы компонентов: переключатели время соавтор Тим Ханкин – инженер, карикатурист и превосходный рассказчик.
В своей серии YouTube «Тайная жизнь компонентов» он распаковывает наиболее часто используемые материалы для изготовления и ремонта. Посмотрите это 30-минутное видео, в котором он раскрывает секрет жизни переключателей.



Сопутствующая деятельность
Печатные платы

Добавьте входы и выходы к самодельным переключателям, используя электронные компоненты.



Squishy Circuits

Продолжайте исследовать схемы с PlayDoh и светодиодами!



Цепная реакция

Создайте саспенс в машине цепной реакции с переключателями и схемами.



Разборка игрушек

Сохраните интересные детали игрушек, чтобы оживить их с помощью переключателей.



Light Play

Добавьте драматизма в виньетку света и тени, включая и выключая свет.



Верстак для схем

Эта адаптация на выставке Exploratorium исследует создание схем из повседневных материалов.



Показания

Самодельные переключатели Руководство по упражнению

Наш PDF-файл о самодельных переключателях предлагает печатный способ поделиться идеями, связанными с этим заданием.



Мини-ноутбук инженера: Sensor Projects by  Forrest M Mims III

Нам нравится эстетика и содержание книг Мимса. Его книги, широко продаваемые в RadioShack, были нарисованы и написаны от руки. Мимс имеет опыт работы в науке-любителе, и его подробные объяснения дают читателям возможность попробовать свои схемы самостоятельно.





Экспонаты Exploratorium
Схемный верстак

Среди других галерей электричества и магнетизма в Exploratorium живет практический подход к изучению схем с использованием повседневных материалов. Узнайте больше о выставке Circuit Workbench.





Сообщения в блоге

Самодельные переключатели Видео

Самодельные переключатели в Afterschool

Как сделать тумблер в Minecraft | by Minecraft & ACNH

Готовый, очень простой, компактный и бесшумный тумблер-переключатель в Minecraft 1. 15

Простое руководство по созданию самого компактного и бесшумного

«триггера» в Minecraft 1.15

Чтение за 6 минут

·

6 марта 2020 г.

В Интернете есть много других способов заставить кнопки работать как рычаги в Minecraft, но этот конкретный Т-триггерный переключатель — самый простой, компактный и бесшумный вариант, который я нашел на сегодняшний день (см. раздел «Совет по шляпе» ниже) .

Это мое простое руководство по созданию этого чудесного маленького тумблера.

Проще говоря, переключатель « T flip-flop » или « toggle flip-flop» (или иногда просто « flip-flop ») представляет собой 1-битную ячейку памяти, которая может хранить импульс от кнопку в постоянный сигнал, эффективно превращая кнопку в своего рода рычаг.

Пример сложного T-триггера с липкими поршнями. Этот не бесшумный и не компактный!

Поскольку кнопка не является рычагом, использование этого типа переключателя имеет одно важное преимущество: он может получать сигналы от нескольких входов (или кнопок). Рычаги, однако, блокируют ток красного камня «включено», когда они активированы, и не позволяют конкурирующему входу переключать сигнал ( или, по крайней мере, не так легко, насколько я знаю, ).

Рычаг, открывающий железную дверь

Например, если у вас есть рычаг, который открывает дверь снаружи, вы не можете закрыть дверь изнутри (используя отдельный рычаг или кнопку). Только когда рычаг деактивирован (дверь закрыта), отдельный сигнал может открыть/закрыть дверь. Это не идеально, и, вероятно, именно по этой причине вы искали другой метод переключения.

Итак, как вы используете кнопку, чтобы открыть дверь на длительный срок (постоянный сигнал), а не на короткий импульс? Ответ: переключатель « T flip-flop ».

Ингредиенты

Скриншот инвентаря, показывающий необходимые предметы для сборки (см. список ингредиентов выше).

Во-первых, давайте получим наш минимальный набор ингредиентов/предметов:

  • 3 капельницы
  • 1 бункер
  • 1 компаратор редстоуна
  • 1 кнопка
  • 1 блок любого типа; Я использовал шерсть
  • 1 блок любого типа для продолжения цепи**

** Примечание: для этого руководства я подключил переключатель к лампе из красного камня, чтобы было очень просто определить, включена цепь или выключена. Подробнее об этом позже.

Шаг 1

Шаг 1: Поместите пипетку лицом к себе, чтобы поток красного камня шел вперед (как показано красной стрелкой).

Шаг 2

Шаг 2: Вторая пипетка размещается лицевой стороной вверх, прямо перед первой (поток редстоуна показан красной стрелкой).

Поместите вторую пипетку сразу за первой пипеткой, лицевой стороной вверх. Это будет означать, что первая капельница теперь перетекает во вторую (лицом к ней).

Шаг 3

Шаг 3: третью пипетку поместите поверх второй пипетки лицом в направлении потока красного камня (как показано красной стрелкой)

Присев, поместите третью пипетку поверх второй пипетки, но лицом к направлению течения редстоуна (напротив первой капельницы).

Примечание: приседание при размещении третьей пипетки не позволит вам щелкнуть в инвентаре второй пипетки.

Шаг 4

Шаг 4: Бункер теперь размещен поверх первой капельницы (ток редстоуна показан красной стрелкой).

Снова присев, поместите воронку поверх первой капельницы.

Пипетки и воронка теперь должны питать друг друга, что обозначено круглыми зелеными стрелками. Ток редстоуна показан красной стрелкой.

Эта установка создаст схему, в которой капельницы и бункер питают друг друга. Подробнее о важности этого позже.

Шаг 5

Шаг 5: Компаратор размещается перед первым бункером, обращенным в направлении течения редстоуна (как показано красной стрелкой).

Теперь поместите компаратор перед самой первой капельницей так, чтобы его стрелка (в середине компаратора) была направлена ​​в направлении тока красного камня.

Шаг 6

Шаг 6: Поместите кнопку на заднюю часть второй пипетки

Присев, поместите кнопку на заднюю часть второй пипетки.

Задняя часть второй пипетки — это ваше место, куда ваш источник ввода должен направить свой импульс.

Шаг 7

Шаг 7: Любой блок теперь помещается во вторую пипетку (я выбрал белую шерсть).

Поместите любой блок во вторую пипетку. Для этого руководства я выбрал белую шерсть.

Базовая ячейка переключателя T-триггера готова. На последний шаг: дать свет!

Шаг 8

Шаг 8: Лампа из красного камня помещается перед компаратором (ток красного камня показан красной стрелкой).

Поместите лампу из красного камня прямо перед компаратором, чтобы завершить сборку в самой простой форме.

Теперь у вас есть работающий переключатель T flip-flop ! Просто нажмите кнопку сзади, посмотрите, как включится лампа, и поразитесь ее бесшумности.

Рабочий Т-триггерный переключатель, показывающий светящуюся красную лампу после нажатия кнопки.

Эта схема настолько проста, что вы удивитесь, почему вы до нее не додумались — я знаю, по крайней мере, я так думал!

Снимок экрана, показывающий, как шерсть проходит через капельницы.

По сути, когда кнопка нажата (или вторая капельница получает импульсный сигнал), она «сбрасывает» шерсть внутри на капельницу над ней, которая затем «сбрасывает» шерсть в бункер (поскольку импульс все еще активен от кнопка). Затем бункер сбрасывает шерсть в капельницу под ним.

Когда в дропперах есть предмет, они «активируются». Итак, в этот момент компаратор теперь может «сравнить» «активированное» состояние дроппера за ним и включить сигнал на красную лампу. Этот сигнал остается включенным до тех пор, пока эта пипетка заполнена ватой, и он будет оставаться здесь до тех пор, пока кнопка не подаст новый импульс.

При повторном нажатии кнопки капельница рядом с компаратором «сбрасывает» шерсть обратно в первую капельницу, и компаратор выключает сигнал (поскольку последняя пипетка больше не активна).

В приведенном выше примере я разместил красную лампу непосредственно рядом с компаратором и кнопку непосредственно на пипетке, расположенной вторым. Однако вы можете легко изменить размещение входа (кнопка) и выхода (лампа из красного камня) и расширить схему.

Снимок экрана, показывающий горящую лампу из красного камня от расширенного T-триггера

Разместив повторитель из красного камня лицом к направлению тока, за которым следует пыль из красного камня, он усилит сигнал от компаратора к вашей лампе (или к двери, или к чему-то еще, что может быть вашим желаемым выходом).
