Как сделать реечный дровокол своими руками чертежи видео: Принцип работы и характеристики реечных дровоколов

Содержание

как сделать самодельный с двигателем от стиральной машины, конусный, чертежи, самоделки

Дровокол, или специальный станок, который предназначен для заготовки дров, может быть представлен несколькими конструкциями. Такие установки подразделяются на профессиональное и бытовое оборудование, а также различаются по принципу работы.

Сделать удобный самодельный дровокол или колун, используя уже готовые чертежи и схемы своими руками не слишком сложно, но нужно учитывать особенности изготавливаемой конструкции.

Содержание

  • 1 Назначение и принцип работы дровокола
  • 2 Делаем самостоятельно винтовой колун
  • 3 Как сделать электродровокол своими руками (видео)
  • 4 Самодельный дровокол с двигателем от стиральной машины
  • 5 Как сделать конусный дровокол: чертежи и этапы работ
  • 6 Как сделать винтовой дровокол (видео)
  • 7 Изготовление гидравлического устройства
  • 8 Механический пружинный дровокол своими руками
  • 9 Другие варианты изготовления конструкции
  • 10 Как изготовить дровокольную морковку (видео)

Назначение и принцип работы дровокола

Дровоколы применяются не только в частных домовладениях, но и на промышленных предприятиях:

  • гидравлический агрегат;
  • конусный или винтовой агрегат.

На принцип работы такого оборудования оказывает влияние, как тип ножа, так и способ его действия.

Гидравлический

Для конструкции гидравлического оборудования характерна простота применения и высокие эксплуатационные показатели. Основным преимуществом таких механизмов является плавная работа в сочетании с высокой эффективностью и минимизацией риска выхода из строя. Конструкция представлена:

  • станиной;
  • рабочим цилиндром;
  • упором;
  • ножом или лезвием;
  • масляным баком;
  • насосным оборудованием;
  • распределителем уровня давления;
  • бензиновым или электрическим двигателем.

Принцип работы гидравлического оборудования заключается в передаче энергии через гидроцилиндр на гидравлический шток, после чего начинает движение упор.

Плавная работа позволяет лезвию безударно входить в деревянную заготовку, раскалывая её. При недостаточной мощности происходит остановка цилиндра и холостое вращение насоса, что предотвращает поломки оборудования.

Конусный или винтовой

Обладает гаечно-винтовым соединением, что позволяет обеспечить большую мощность и надежность. Для стандартной конструкции характерно закрепление скользящего упора на горизонтально расположенной станине. Движение осуществляется при помощи шарнирной шпильки с электромотором. Для раскола используются не ножи, а конус.

К преимуществам можно отнести простоту механизма, нетребовательность в обслуживании и длительный срок эксплуатации, но к мощности двигателя предъявляются повышенные требования. В зависимости от типа привода, различается электрический и бензиновый колун

.Выпускающиеся в настоящее время модели могут быть промышленного и бытового типа.

Делаем самостоятельно винтовой колун

Главной проблемой создания такой самоделки, как винтовой дровокол, является поиск рабочего конуса, который можно приобрести в специализированных магазинах или же сделать своими руками с использованием металлической болванки.

Вытачивание конуса:

  • насадить металлическую болванку на шкив электродвигателя;
  • в процессе свободного вращения снять с болванки лишний металл;
  • нарезать на поверхности болванки левую упорную резьбу.

Финальная сборка заключается в насаживании шурупа на заранее подготовленный вал и фиксации штифтом, после чего с другой стороны вала надевается фланец, оснащенный звездочкой от мотоцикла.

Как сделать электродровокол своими руками (видео)

Самодельный дровокол с двигателем от стиральной машины

В процессе проектирования такого механизма нужно учитывать конструктивную особенность, предполагающую вертикальную установку раскалываемого бревна. Для однофазного винтового колуна используется двигатель от стиральной машины с мощностью 600 Вт. и стабилизатором оборотов.

Технология изготовления:

  • создание станины из металлического профиля 2 х 4 см или 3 х 5 см и последующее разделение площади на рабочую и силовую части;
  • установка и надежная фиксация на поверхности силовой стороны подиума под электрический двигатель;
  • размещение блока управления в пластиковом корпусе на пластине-диэлектрике;
  • выполнить рабочую часть из листовой стали толщиной в 2,5 мм с последующей установкой и креплением вала конуса-колуна;
  • приваривание к станине надежных силовых опор и оснащение вала маховиком подходящего диаметра.

Принципиальных отличий в организации питания и конструкции электродвигателя от стиральной машины нет. Разница может заключаться в схеме подключения, что обусловлено особенностями коллекторных и асинхронных механизмов, а также агрегатов с электронным типом управления, которые функционируют исключительно с индивидуальным управляющим модулем. При использовании современных моторов в применении тахогенератора и термической защиты нет необходимости. В этом случае включение и выключение может быть организовано обычным бытовым автоматом.

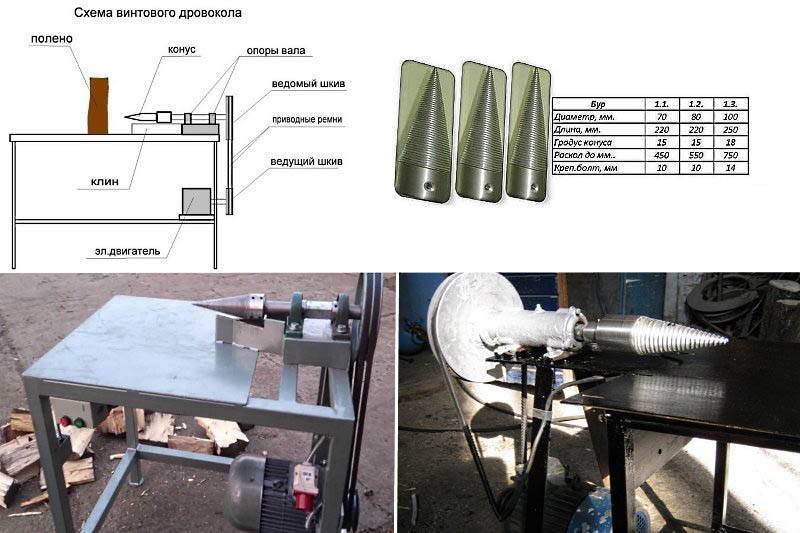

Как сделать конусный дровокол: чертежи и этапы работ

Самый простой вариант колуна, имеющего конусную оснастку, представлен следующей конструкцией:

  • нижняя домкратная часть;
  • верхняя конусная часть;
  • П-образная рамка.

Бревно для раскола нужно устанавливать в пространстве между штоком и конусом. Раскол осуществляется в процессе поступательного движения рабочей части. Несколько более сложным вариантом такого оборудования с повышенным уровнем производительности является колун с электромотором или бензиновым двигателем.

Оснастку следует устанавливать на вал электрического двигателя или редуктора, который медленно вращается, со скоростью 80-100 оборотов в минуту. В результате древесина ввинчивается и раскалывается. Основное преимущество такого устройства представлено отсутствием упора и безопасностью работника.

Данное оборудование не приспособлено для раскола березовой и дубовой древесины, а также пород дерева, отличающихся повышенной волокнистостью. К недостаткам можно отнести сложность выполнения конусной оснастки.

В этом случае можно использовать уже готовый комплект на основе:

  • вала 350 х 30 мм;
  • шкива с ременной передачей;
  • парой опор вращения в виде подшипников;
  • «шурупа» 220 х 55 мм

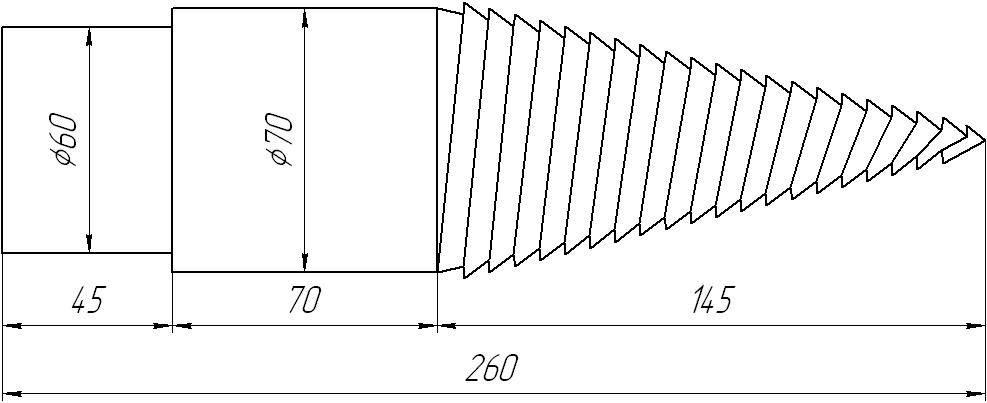

Допускается также самостоятельное изготовление оснастки на токарном станке.

Как сделать винтовой дровокол (видео)

Изготовление гидравлического устройства

В такой конструкции самый сложный узел представлен гидравлической частью, состоящей из гидроцилиндра с толкателем, насосной части, а также элементами управления. Для изготовления рамы используется металлический уголок, швеллеры, двутавр или профильная труба. В процессе проектирования предусматривается размещение металлической рамы на колеса.

Конструкция такого оборудования не предполагает использование электричества, а раскол древесины осуществляется с применением гидравлического домкрата.

Технология самостоятельного изготовления:

  • изготовления рамы;
  • изготовление устойчивой платформы;
  • приваривание вертикальной направляющей;
  • приваривание косынки с обратной стороны направляющей;
  • изготовление из металлических уголков ползунка;
  • усиление места упора штока гидравлического домкрата;
  • приваривание подошвы из металлической полосы 0,6-0,8 см под пятку домкрата;
  • переделка ручки домкрата для удобства работы;
  • приваривание ролика к основанию рамы и фиксация резинового жгута для возврата педали в исходное положение.

Режущая часть оборудования должна быть представлена металлической полосой толщиной в 3 см, которую нужно заточить клином.

Для крепления резака на направляющую нужно использовать три болта М-12.

Механический пружинный дровокол своими руками

Механический топор многим известен как колун на пружине. Такой пружинный агрегат достаточно прост в изготовлении и удобен в использовании. Технология сборки пружинного дровокола следующая:

  • забетонировать вертикальную стойку;
  • навесить горизонтальную балку, представленную шарнирным верхним узлом и нижним амортизатором;
  • закрепить на свободном балочном конце короткую стойку и оснастку;
  • установить рабочую колоду.

Основное достоинство заключается в отсутствии необходимости использовать двигатель, но при этом механический пружинный дровокол имеет очень низкую производительность, а также требуются физические усилия рабочего.

Другие варианты изготовления конструкции

С целью экономии и получения полнофункционального агрегата, может быть изготовлен реечный вариант дровокола.

Самодельное устройство учитывает конкретные индивидуальные требования потребителя.

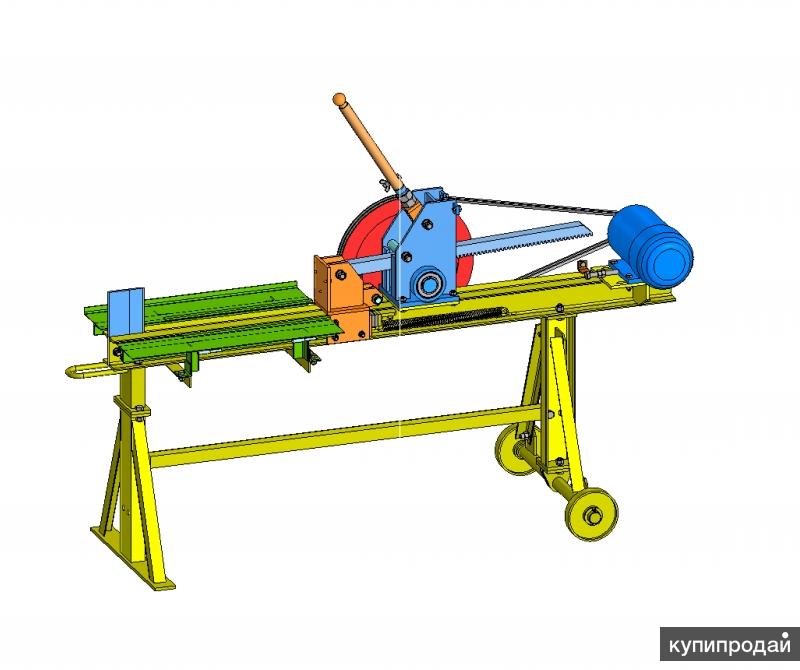

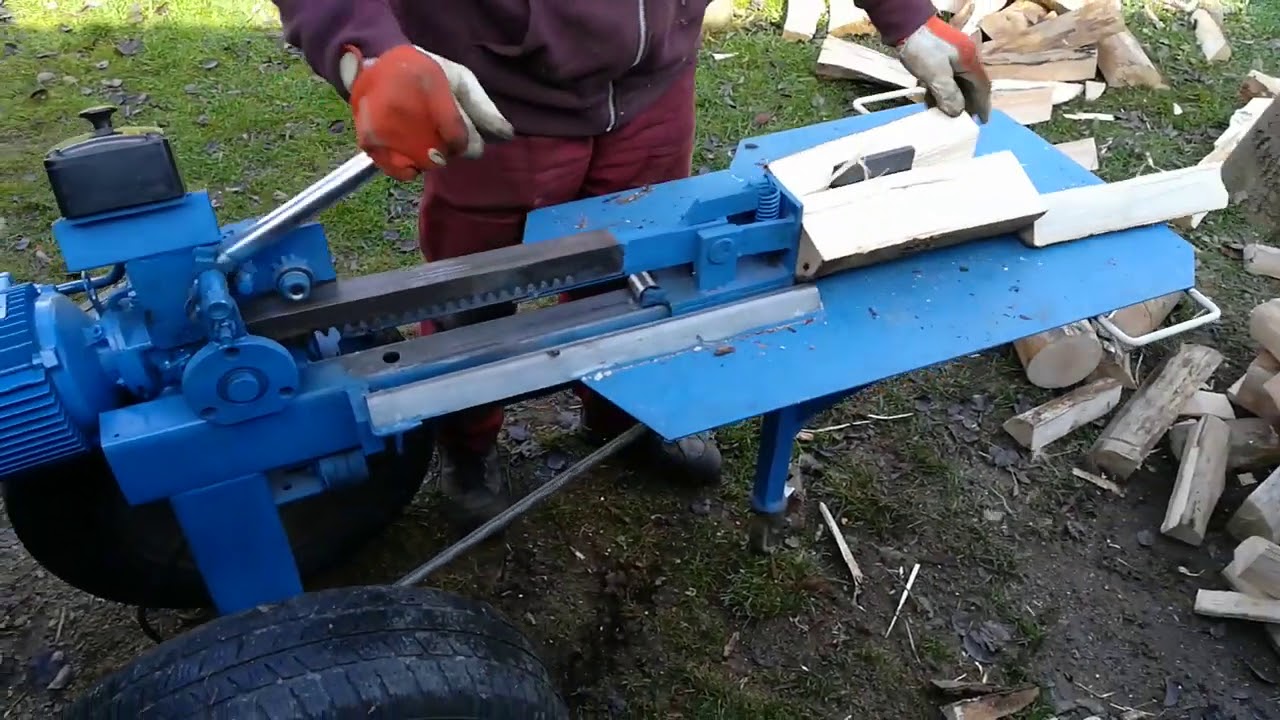

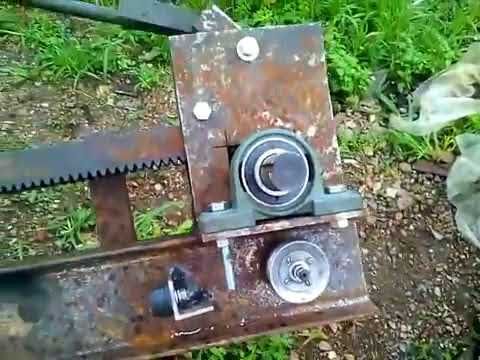

Особенности изготовления конструкции на реечно-зубчатой передаче:

  • на выходном вале понижающего редуктора или шкива монтируется шестерня;
  • движение шестерни вызывает подвижность зубчатой рейки;
  • напрессованная рейка неподвижно фиксируется на станине с уложенным бревном;
  • шестерня получает сцепление с рейкой посредством управляющей рукояти;
  • рабочая часть конструкции монтируется на прочную стационарную раму;
  • к рамному основанию крепится колун;
  • перемещение зубчатой рейки осуществляется по направляющим, которые фиксируются на раму;
  • возврат рейки в исходное положение выполняется при помощи возвратной пружины.

Работоспособность конструкции может быть обеспечена любым электрическим, бензиновым или дизельным двигателем.

Преимуществом самодельного реечно-зубчатого дровокола является минимальная стоимость расходных материалов и гибкость параметров. Конструкция не должна раскачиваться, а при постройке мобильного устройства, колесная система должны стабильно выдерживать всю массу устройства. Скорость, с которой осуществляется подача бревна на раскол, должна вычисляться опытным путём.

Как изготовить дровокольную морковку (видео)

При самостоятельном изготовлении дровокола нужно использовать только грамотно составленные чертежи и схемы. Особое внимание требуется уделять подбору качественных и долговечных расходных материалов. Немаловажное значение имеет устойчивость конструкции, что позволит сделать процесс работы не только комфортным, но и максимально безопасным. Следует отметить, что самодельные модели дровоколов обходятся гораздо дешевле, чем заводские конструкции, поэтому прекрасно подходят для домашнего использования. Однако, если колоть дрова требуется в больших объёмах и достаточно часто, то лучше всего приобрести заводской дровокол.

Как сделать самодельный механический дровокол своими руками — Сам себе мастер — 25 марта — 43175496227

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

  • Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
  • Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
  • Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
  • Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

  • Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
  • На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
  • На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
  • На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

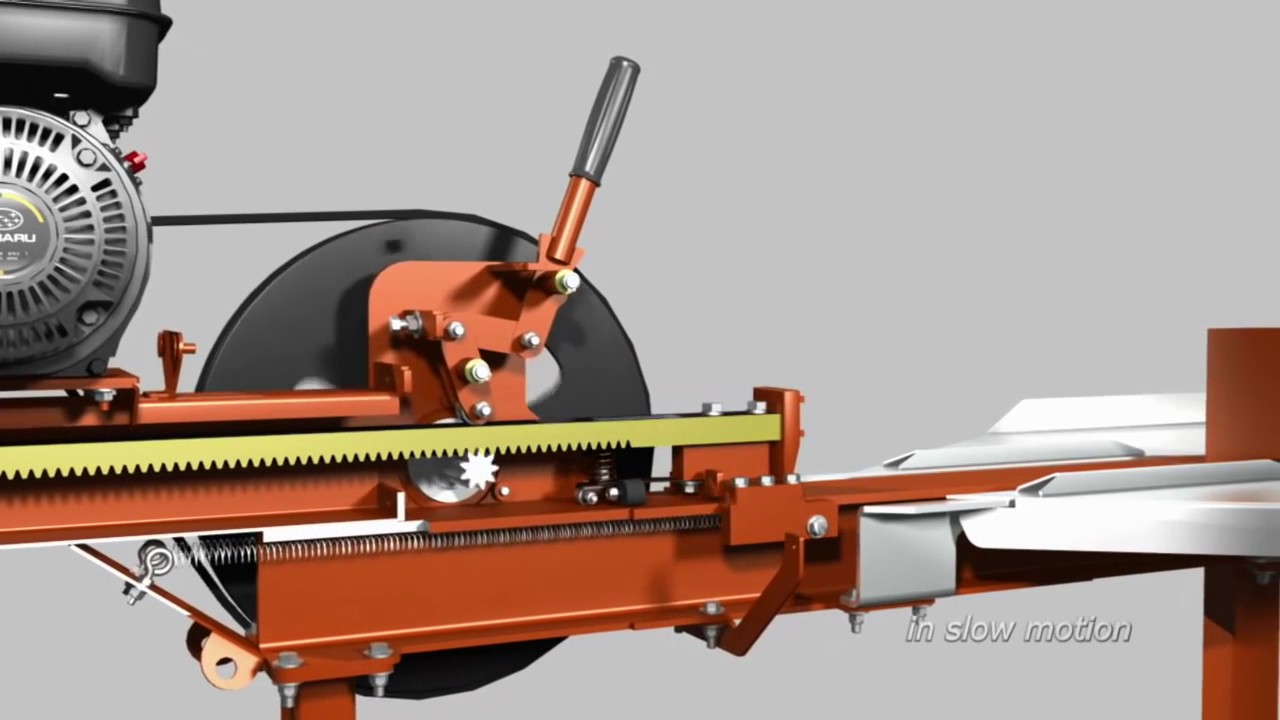

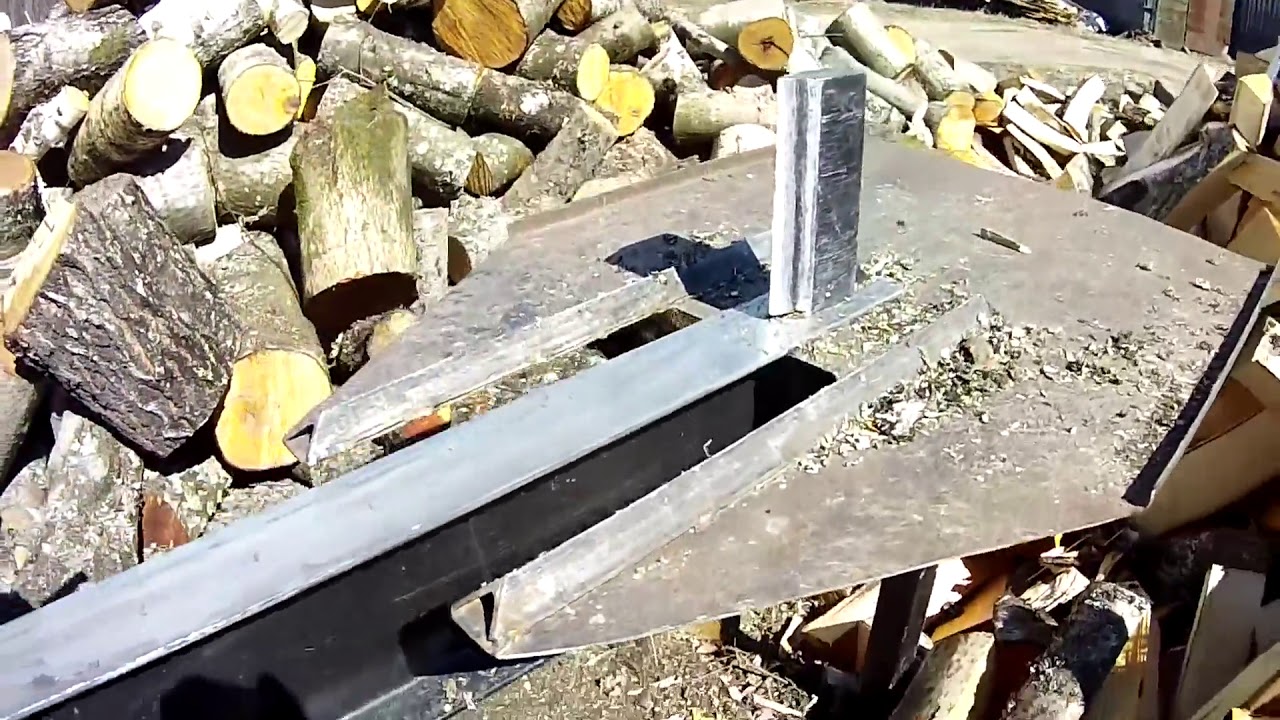

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.
