Выгребная яма из бетонных колец: инструкция по сооружению

Вы подбираете простейший способ сбора и частичной переработки канализационных стоков для своей дачи или дома сезонного проживания? Согласитесь, что обустройство канализации позволит существенно облагородить участок и сделает ваше пребывание за городом максимально комфортным. Обычная выгребная яма из бетонных колец справится с этой задачей, но вы не знаете, как правильно ее соорудить?

Мы поможем вам разобраться с этим видом септика — в статье рассмотрена конструкция ямы, популярные строительные схемы. Подробно разобран процесс проектирования выгреба из колец с расчетом нужного объема, описано поэтапное его сооружение.

Материал снабжен наглядными фотографиями и схемами, приведены видеорекомендации по строительству от опытных мастеров. Также рассмотрены способы декорирования технического отверстия.

Содержание статьи:

  • Конструкция и назначение выгреба
  • Чем привлекательны сливные ямы?
  • Обзор популярных строительных схем
  • Краткий фото-мануал по сооружению ямы
  • Составление проекта и расчеты
    • Шаг #1 — определение места для сливной ямы
    • Шаг #2 — расчет объема емкости
    • Шаг #3 — выбор бетонных колец
    • Шаг #4 — подготовка материалов и аренда техники
  • Инструкция по строительству выгребной ямы
    • Этап #1 — разработка котлована
    • Этап #2 — обустройство днища
    • Этап #3 — монтаж бетонных колец
    • Этап #4 — оформление технического отверстия
  • Выводы и полезное видео по теме

Конструкция и назначение выгреба

Выгребные ямы, как и септики, служат для сбора канализационных стоков. Но это примитивные сооружения, не способные очищать жидкость.

В накопительных резервуарах отходы лишь частично распадаются, в отличие от ЛОС, где стоки делятся на твердые отходы и жидкость, которая в дальнейшем осветляется и достигает чистоты 60-98%.

Галерея изображений

Фото из

Выгребная яма — простейший вариант накопительного канализационного пункта, который в последнее время чаще всего сооружается из бетонных или ж/б колец

Объем выгребного канализационного колодца рассчитывается, исходя из численности проживающих в доме людей. Широкий сортамент колец позволяет выбрать их для устройства накопителя любого объема

Бетонные канализационные колодцы, предназначенные для выполнения функций выгребной ямы, строят путем последовательной установки колец друг на друга

Кольца для возведения выгребного канализационного колодца могут устанавливаться с применением строительной техники или вручную

Модернизированный вариант выгребной ямы предполагает подключение к ней колодца с фильтрующим дном. В такой системе отстоявшаяся сточная вода утилизируется в грунт, благодаря чему ассенизаторов вызывают гораздо реже

При увеличении составляющих независимой канализационной системы степень очистки сточной воды увеличивается. В таких сооружениях две первых камеры с герметичным дном, третья — с фильтрующим

Независимо от того, сколько отдельных колодцев включает канализационная система, каждый из них снабжается собственным люком для обслуживания

Выгребные ямы из бетонных колец засыпают до самого люка. Только по его наличию можно внешне определить наличие канализационных колодцев на участке

Выгребной накопитель из бетонных колец

Канализационный объект для большой семьи

Модульный принцип возведения

Использование средств малой механизации

Организация выгребной ямы с переливом

Трехнамерный канализационный объект

Установка люка над канализационным колодцем

Канализационные колодцы на загородном участке

Все разновидности можно разделить на две категории:

  • герметичные накопительные емкости;
  • сливные ямы с фильтрующим дном.

Для пользователей важными являются 2 отличия – устройство дна резервуара и частота вывоза отходов. Первый тип сохраняет весь объем канализационных стоков, поэтому его опустошают довольно часто, раз в 1-2 недели.

Для второго типа ям ассенизаторов вызывают реже, так как емкость заполняется чуть медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в грунт.

Схема простейшей выгребной ямы. Обычно ее проектируют таким образом, чтобы объема резервуара было достаточно, и сливные массы не поднимались выше канализационной трубы

С первого взгляда, второй вариант более приемлемый, однако его можно задействовать только для переработки серых стоков.

При надо учитывать ряд факторов:

  • санитарные требования;
  • тип грунта;
  • наличие и местонахождение водоносных слоев.

Если грунт на выбранном участке глинистый, не способный быстро впитывать воду, смысла делать фильтрующее дно нет. То же самое с водоносными горизонтами – присутствует риск заражения и нарушения экологической обстановки.

Существует множество решений выгребных ям: строят , бетона или . Наиболее надежными считаются бетонные конструкции и готовые пластиковые емкости.

Резервуары из бетона, созданные путем возведения опалубки и заливки, сложнее в строительстве, чем аналоги из готовых колец, на которых остановимся подробнее.

Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится как можно выше, чтобы неприятный запах, характерный для канализационных накопительных емкостей не нарушал комфортное проживание

Выгреб из бетонных заготовок цилиндрической формы в готовом виде представляет собой колодец от 2 м до 4 м в глубину. Кольца в количестве 2-4 штук ставят одно на другое, герметизируют швы.

Нижний элемент, в зависимости от вида ямы, может быть закрытым или полностью отсутствовать. Иногда вместо готовой фабричной заготовки на дно кладут бетонную плиту.

Верхнюю часть оформляют в виде горловины с техническим люком и плотно закрывающейся крышкой.

Основная накопительная часть резервуара заглублена примерно на 1 м, так как подводящая канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирают, учитывая количество ежедневных стоков.

Чем привлекательны сливные ямы?

Главное преимущество накопителей – доступная стоимость. Именно по это причине многие останавливаются на простейшем устройстве вместо того, чтобы приобрести более дорогой и функциональный септик.

Выгреб удобен и для тех, кто приезжает на дачу редко – только в теплый сезон или исключительно по выходным.

Если канализационных стоков относительно немного и налажена регулярная откачка отходов, выгребная яма действительно подходящий вариант.

Но при больших объемах стоков лучше – более дорогое устройство, которое частично очищает отходы и сводит загрязнение садовой земли к минимуму.

Последнее возможно, если выбрана модель с или инфильтратором.

Схематичное изображение поглотительного колодца — выгребной ямы с фильтрующим дном. Условия монтажа: песчаный или супесчаный грунт, низкое расположение водоносных горизонтов, щебеночный фильтр мощностью не менее 1 м

Недостатки выгребной ямы, которые могут стать причинной отказа от ее строительства:

  • ограниченный объем;
  • необходимость частой откачки;
  • низкая (или нулевая) степень очистки отходов;
  • специфический запах, от которого сложно избавиться.

Желающие установить фильтрующее канализационное сооружение должны знать, что время от времени придется вместе с откачкой производить чистку и даже замену фильтра – гравийного или щебеночного слоя на дне ямы.

Обзор популярных строительных схем

Даже строительство двух основных типов выгребных ям может иметь нюансы. Рассмотрим особенности наиболее популярных схем из бетонных колец.

Первая схема – накопительный герметичный колодец из двух стандартных колец и одного более узкого кольца для горловины.

Схема с размерами: 1 – бетонная заготовка диаметром 1 м; 2 – деревянная крышка перекрытия; 3 – бетонная заготовка диаметром 0,7 м; 4 – кольцо горловины; 5 – люк; 6 – вентиляционная труба; 7 – перекрытие; 8 – бетонное дно; 9 – выравнивающая цементная стяжка

На следующей схеме хорошо видна разница между накопительной емкостью и резервуаром с фильтрующим дном.

Бетонный фильтрующий колодец имеет два принципиальных отличия: перфорированные стенки цилиндрических заготовок, образующих стенки, и полное отсутствие дна, которое заменяет фильтрующая загрузка из щебня

Третий вариант – модернизированный накопитель, примитивный септик.

Вместо одного резервуара устанавливают два: первый служит для механической очистки канализационных стоков, второй играет роль фильтрующего колодца. Процесс обработки анаэробными бактериями происходит в обоих отсеках

Использование двухсекционного более целесообразно, так как увеличивает степень экологичности. Иногда используют модели из трех отделений – чем их больше, тем эффективнее очистка стоков.

Краткий фото-мануал по сооружению ямы

Устройство выгребной ямы с применением бетонных колец включает ряд традиционных этапов.

Чтобы читатели могли наглядно представить процесс, мы предлагаем ознакомиться с фото-отчетом строителей:

Галерея изображений

Фото из

Перед сборкой канализационного колодца из бетонных колец разрабатываем котлован. Ширина его должна быть на 0,5 м больше диаметра кольца для удобства выравнивания при необходимости. Глубина на 10 см больше расчетного размера ямы — они нужны для отсыпки песком и трамбовки или для заливки бетонного основания

Погрузить кольца после покупки, доставить на объект и складировать для дальнейшего строительства проще с использованием грузоподъемной техники

С помощью грузоподъемной техники проще, безопасней, быстрее производится установка колец в котлован и водружение их друг на дружку

Перед установкой на стартовое кольцо или на шахту из нескольких колец положение очередного звена корректируем. В колодезном стволе не должно быть малейших зазоров

Перед совмещением уже установленного и последующего звена бетонной выгребной ямы на торец предыдущего наносим связующий раствор. Желательно, чтобы состав изначально обладал водоотталкивающими свойствами

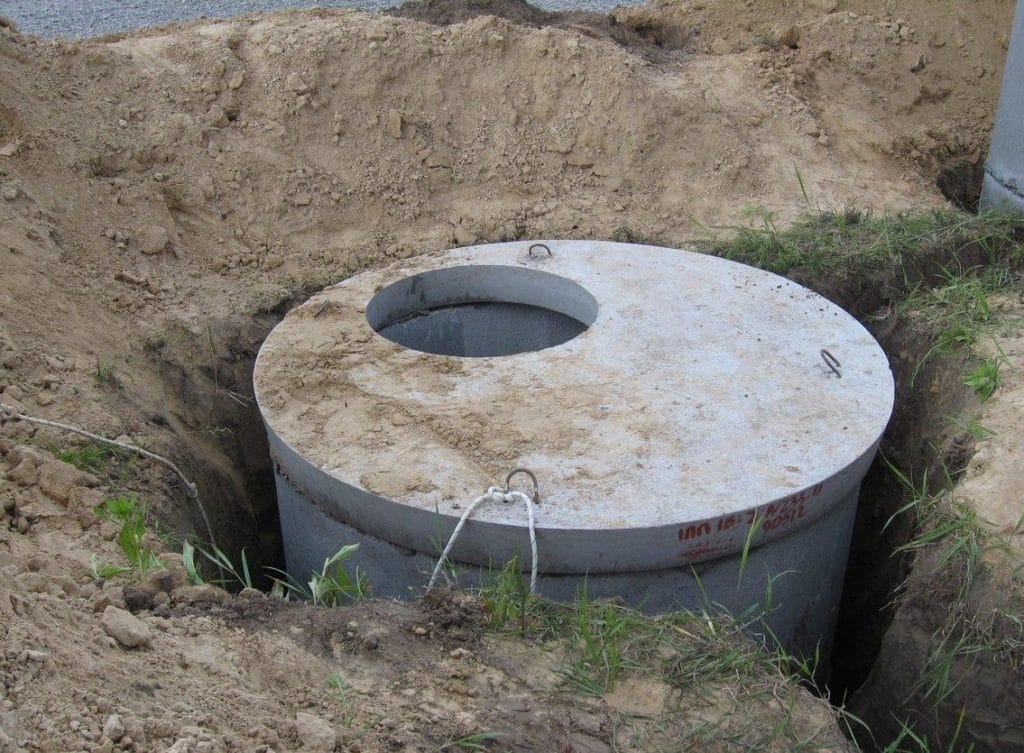

На собранную из колец шахту устанавливаем перекрытие с отверстием для кольца с меньшим диаметром. Таким образом сэкономим на объеме колодца в не заполняемом стоками месте, заодно сократим стоимость сооружения

Отверстие в перекрытие обрабатываем раствором и ставим на него кольцо меньшего диаметра, к которому будем крепить люк. В подходящем по высоте месте бурим отверстие для ввода труб

Засыпаем верхнюю часть котлована с установленной, но не закрепленной крышкой люка. После послойной засыпки и трамбовки земли вокруг сооружения фиксируем кольцо люка и люк

Этап 1: Разработка котлована под выгребную яму

Этап 2: Доставка бетонных колец строительной техниой

Этап 3: Установка бетонных колец в подготовленный котлован

Этап 4: Корректировка положения кольца перед установкой

Этап 5: Нанесение связующего раствора на торец кольца

Этап 6: Монтаж перекрытия бетонной шахты

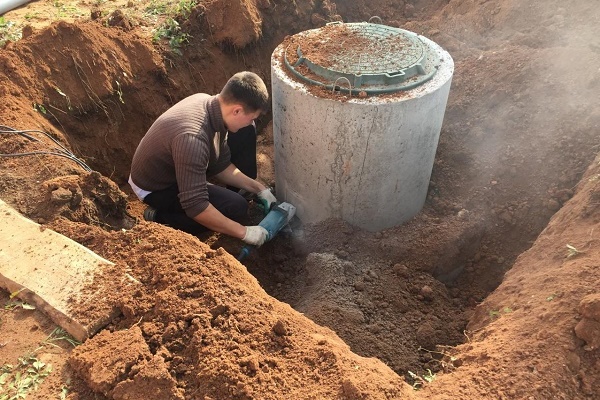

Этап 7: Бурение отверстий для ввода канализационных труб

Этап 8: Крепление пластикового люка выгребной ямы



Составление проекта и расчеты

Начав строительство без подготовки, вы рискуете нарушить санитарные нормы и создать устройство с ограниченными функциями. Чтобы выгребная яма работала на 100%, необходимо предусмотреть все нюансы и сложности строительства.

Шаг #1 — определение места для сливной ямы

При выборе места для выгреба важно учесть два момента: удобство обслуживания и соблюдение санитарных норм.

Соответственно, для облегчения процесса монтажа и лучшей функциональности всей канализационной системы резервуар необходимо устанавливать как можно ближе к дому.

Многие именно так и делают – зарывают емкость в 2-3 м от здания, не обращая внимания на запах и забывая о нормах и правилах использования сливных ям и различного рода септиков. К слову, рекомендуемое минимальное расстояние от ямы до дома – 5 м.

Схема, показывающая, на каком расстоянии от источников воды, деревьев и дороги должна находиться выгребная яма. К сожалению, нормы не всегда соблюдаются по причине ограниченной площади садового участка

Схему можно дополнить следующей информацией:

  • герметичную емкость устанавливают в любой тип грунта;
  • резервуар с фильтром – только в песчаный, хорошо впитывающий и пропускающий жидкость.

Основание фильтрующего сооружения должно находиться как минимум на 1 м выше, чем водоносный слой.

Для определения глубины залегания водоносных горизонтов лучше обратиться за сведениями в проектную или буровую организацию, проводившую в районе строительства инженерно-геологические изыскания или бурение водозаборной скважины.

Шаг #2 — расчет объема емкости

Для определения размеров и объема колодца необходимо сделать несложные математические вычисления. Если в доме постоянного проживания есть душ, туалет, стиральная машина, то на 1 человека приходится примерно 150-200 л канализационных стоков ежедневно.

Предположим, что вы хотите установить герметичный выгреб во дворе дома, где проживает 3 человека – получается 450-600 л в сутки.

Не забываем, что при подсчете учитываем как минимум 3-кратное количество, то есть еще раз умножаем на 3, получаем 1,35-1,8 м³. Это минимальный объем.

Размеры горловины и части колодца, расположенные выше входа канализационной трубы в расчет брать не нужно. То есть полученный объем – это параметры части, расположенной ниже трубопровода.

Иногда отталкиваются от сроков вызова ассенизаторов. Если эту же семью из 3 человек обслуживают каждую неделю, то получается: 150 л (200 л) х 3 х 7 = 3,15 м³ (4,2 м³). Один раз в две недели – 6,3 м³ (8,4 м³).

Бочки на ассенизаторских машинах не бездонные, в среднем вмещают около 3,5 кубометров отходов, поэтому наполненную до краев большую емкость осушить не смогут

Если коммунальное хозяйство или частная компания, обслуживающая ваш участок, имеет в парке транспорт с цистерной 6-8 м³, имеет смысл установить максимально объемный резервуар.

Шаг #3 — выбор бетонных колец

Объем выгребной ямы рассчитывают по размерам колец, поэтому легче приобрести модели из ассортимента компании, расположенной неподалеку, так как потребуется доставка.

Типовые размеры колец:

  • высота — 0,89 м;
  • диаметр — 1 м.

Кольца с такими размерами выпускают практически все заводы ЖБИ. Для небольшой семьи достаточно трех заготовок, плюс горловина и днище.

Железобетонные кольца (с указанием высоты, диаметра и толщины стенки) и дополнительных элементов для строительства колодцев и выгребных ям (+)

Строительство выгребных ям настолько популярно, что заводы стали выпускать полные комплекты для их устройства.

В набор входят:

  • нижний элемент с днищем;
  • стандартные кольца от 1 до 5 шт. — большее количество вызовет сложности с чисткой и откачкой;
  • зауженная горловина;
  • верхняя плита перекрытия с отверстием под люк.

Кольца могут быть обычными и перфорированными для поглощающих колодцев. Люк с крышкой приобретают отдельно.

Кроме стандартных метрового диаметра вы можете подыскать более габаритные заготовки.

Предпочтение следует отдавать кольцам с замковым соединением «паз-гребень», которое гарантирует более высокую степень герметичности и прочности готовой конструкции.

Галерея изображений

Фото из

В строительстве выгребной ямы, т. е. канализационного колодца, используются как бетонные, так и железобетонные кольца. Ж/б изделия армированы металлическим каркасом, потому прочнее и надежней

Ввиду меньшей прочности бетонных колец допускаются к применению изделия с толщиной стенки 10-12 см. Толщина ж/б кольца может быть 6-8 см, при увеличенной прочности они тоньше и легче, к тому же снабжены монтажными петлями для легкой установки

И бетонные, и ж/б кольца производят как с соединительной фаской, так и без нее. Кольца с фаской проще состыкуются, формируют плотное соединение

Для строительства канализационных объектов кольца рекомендовано покупать, но при желании можно залить их самостоятельно в арендованную или собственноручно изготовленную опалубку

Железобетонные кольца для выгребной ямы

Установка кольца с помощью манипулятора

Бетонные кольца с замковой фаской

Собственноручное изготовление бетонного кольца

Шаг #4 — подготовка материалов и аренда техники

Кроме комплекта бетонных заготовок могут потребоваться следующие строительные материалы:

  • скобы для соединения деталей;
  • герметик для заделки швов;
  • битумная мастика или другой материал для герметизации резервуара с внутренней и внешней стороны;
  • цемент для укрепления засыпки;
  • щебень, гравий и песок для приготовления выравнивающей стяжки или фильтрующего слоя.

Не забывайте про ведра, лопаты и лебедки для выемки грунта.

Самостоятельно доставить бетонные кольца не представляется возможным – для габаритных и тяжелых деталей необходимо арендовать грузовой автомобиль.

Если на стройплощадке не предусмотрено лебедки, лучше заказать спецтехнику с манипулятором. Одному человеку не справиться. Единственное, что можно сделать самостоятельно – вырыть котлован.

Для монтажа заготовок необходимо как минимум 2-3 пары рабочих рук плюс водитель грузовика.

Вес железобетонной заготовки с диаметром 100 см и высотой 89 см – около 600 кг, поэтому монтаж бетонных колец происходит при помощи крана и бригады рабочих

Идеальный вариант – помощь знакомых, с которыми можно договориться о невысокой оплате. Если среди друзей нет водителей спецтехники и монтажников, можно арендовать машину и оплатить услуги бригады рабочих.

Часто помощь профессиональных монтажников предлагает компания, реализующая кольца для колодцев и сливных ям.

Инструкция по строительству выгребной ямы

Установка каждого конкретного резервуара имеет собственные нюансы, связанные с особенностями ландшафта, грунта, расположением канализационной сети и т.д. Мы же рассмотрим типовую схему устройства выгребной ямы.

Этап #1 — разработка котлована

Первый этап – земельные работы. Их можно выполнять в одиночку (долго, тяжело и бесплатно) или с помощью бригады (быстро и весело, но за деньги).

Если есть возможность, можно привлечь мини-экскаватор, тогда рабочие руки потребуются только для «шлифования» стенок и выравнивания дна котлована.

Форма и размеры ямы должны соответствовать конфигурации и габаритам резервуара. Соответственно, должен получиться круглый колодец, шириной превосходящий бетонные кольца на 0,3-0,5 м с каждой стороны по окружности.

Этот промежуток потребуется для заделки/утепления сооружения с внешней стороны и последующей засыпки с уплотнением.

Котлован для герметичной выгребной ямы, состоящей из 2 бетонных колец. Заглубление канализационной трубы – около 0,8 м, высота резервуара в готовом виде – 2,5 м

Есть один нюанс, о котором не следует забывать – это уровень промерзания грунта (информация актуальна для жителей средней полосы и севера России).

Канализационная труба для стоков и основная часть емкости должны находиться ниже этого уровня, чтобы система функционировала и в зимний период. Если вы проложите сеть у поверхности, при наступлении морозов жидкость просто замерзнет.

В связи с этим к размерам рабочей емкости необходимо прибавить высоту горловины, которая служит, по сути, техническим отверстием. Горловина должна выступать над уровнем земли на 15-20 см.

Таким образом, резервуар будет заглублен, как и канализационная труба, врезанная в него ниже уровня промерзания.

К началу строительных работ необходимо выровнять основание со стенками и прорыть канаву, ведущую от дома (бани, летней кухни, гаража) к сточной яме.

При устройстве канавы не забывайте, что во избежание засоров труба должна иметь уклон в сторону ямы – примерно 2 см на каждый метр.

Этап #2 — обустройство днища

Если вы устанавливаете обыкновенную накопительную емкость, дно, как и стены, должно быть герметично. Для сооружения из бетонных колец лучшим вариантом является заготовка из этого же материала.

Деталь специально предназначена для оформления нижней части колодца и по окружности имеет паз. Единственное, что необходимо для ее монтажа – ровное плотное основание.

Железобетонный элемент, оснащенный дном. Предназначен для устройства герметичных выгребных ям, служит альтернативой бетонной плите или цементной стяжке

Возможное оседание основы устраняют при помощи заливки цементной стяжки. Готовят ее по простой схеме: на каждую часть цемента – 4 части песка. Для прочности можно добавить щебень мелкой фракции в соотношении 1:6.

Массу готовят в емкости, затем выливают ее на всю площадь дна котлована и выравнивают. В течение недели бетонную стяжку слегка орошают водой, чтобы она не покрылась трещинами. Нижний элемент сооружения монтируют не ранее, чем через неделю.

Для тех, кто ценит время, существует боле практичное решение – готовая бетонная плита заводского изготовления. Ее кладут на ровное дно, а уже на нее ставят первое бетонное кольцо.

Фильтрующий колодец не имеет дна как такового. Вместо него готовят «подушку» – фильтр из строительных материалов, задерживающий твердый осадок и пропускающий жидкость в грунт

На засыпке из щебня или гравия селятся колонии анаэробов – бактерий, участвующих в процессе разложения и очистки отходов.

Толщина подстилающей засыпки различна:

  • неглубокие ямы – от 0,3 м;
  • резервуары из 3-4 колец — до 0,6-0,7 м.

Мощность фильтрующей засыпки, помещаемой в ствол колодца, должна быть не менее 1,0 м.

Расположение слоев следующее:

  • нижний слой – песок;
  • средний слой — щебень мелкой фракции;
  • верхний слой – щебень крупной фракции.

В отличие от бетонного резервуара, «подушка» и фильтр – сменные элементы. Когда они забиваются твердыми отходами и перестает пропускать жидкость, старую засыпку достают и помещают на дно ямы новую.

Этап #3 — монтаж бетонных колец

Первое кольцо, оснащенное дном, устанавливают прямо на бетонную плиту (или стяжку). Ровный монтаж детали – гарантия строго вертикального положения всей конструкции, без наклона и перекосов. На нижний элемент ставят второй и сразу же герметизируют шов.

Для заделки и гидроизоляции швов используют различные растворы, обмазочные и рулонные материалы. С помощью рубероида, приклеенного на битумный раствор, закрывают стыки и трещины с наружной стороны, для внутренних работ он не подходит.

Также слабым считается обычный цементный раствор: при подвижках грунта появляется его хрупкость, в результате чего он трескается и осыпается.

Существует множество современных модифицированных мастик и растворов, которые обладают достаточной прочностью и эластичностью. Некоторые из них можно наносить на влажные стыки или швы, которые уже находятся под давлением воды.

Задействуют различные способны для защиты стенок от разрушительного воздействия агрессивной химической среды, которая часто содержится в канализационных стоках.

Гидроизоляция готового сооружения снаружи битумной мастикой. Проводится, чтобы защитить железобетон от влаги, находящейся в грунте, и увеличить степень герметичности

Вот некоторые из эффективных средств для уплотнения стыков и внутренней герметизации:

  1. Гидропломбы, которые расширяются при затвердевании, наглухо закрывая любые трещины. Примеры: Ватерплаг, Пенеплаг, Гидростоп. Их единственный минус – высокая стоимость.
  2. Растворы для нанесения на всю поверхность: Антигидрон, Гидротэкс, Бастион.
  3. Материалы для конопатки глубоких швов, пропитанные фиброрезиной Kiilto FIBERPOOL – шнуры и веревки из джута, льна, пеньки.
  4. Уплотняющие ленты из резины, например, RubberElast.
  5. Жидкое стекло, добавленное в цементный раствор
  6. Герметики на водной основе: Пенеплаг, Пенетрон, Пенекрит.

Качественная гидроизоляция обеспечивает целостность конструкции на срок до 35 лет.

Убедившись, что соединение между кольцами не пропускает воду, можно устанавливать следующую деталь.

Примерно на 20 — 30 см ниже глубины сезонного промерзания грунтов необходимо сделать входное отверстие для канализационной магистрали. На этом же этапе прокладывают трубу и подключают ее к резервуару. Место соединения тщательно герметизируют.

В северных областях трубы, проходящие выше глубины промерзания, дополнительно утепляют, как и верхнюю часть накопительного резервуара.

При грамотном подключении трубопровода выход магистрали должен находиться выше среднего уровня сточных вод. Верхняя часть резервуара остается свободной

На 3 или 4 кольцо монтируют горловину, затем – плиту перекрытия. В плите заводского изготовления предусмотрено круглое отверстие для люка. Еще одно отверстие, меньшего диаметра, необходимо для вентиляционной трубы.

Последний штрих – обратная засыпка. Если в грунт добавить сухой цемент, надежность конструкции увеличится, а риск разрушения подвижками грунта уменьшится.

Этап #4 — оформление технического отверстия

Лучшим вариантом наружного оформления является  с плотно закрывающейся крышкой. Его недорогой аналог – просто деревянная крышка, закрепленная на петлях.

Люк необходим для обслуживания выгребной ямы – откачки отходов или замены фильтрующего слоя.

Пластиковая декоративная крышка для канализационного люка в виде крупного натурального камня. Полностью закрывает входное отверстие, на фоне окружающей зелени выглядит вполне естественно

В последнее время принято маскировать канализационные сооружения, особенно в том случае, если они  выглядят недостаточно эстетично. Для этой цели приобретают декоративные изделия, имитирующие зеленые насаждения или крупные камни.

Но не обязательно использовать покупной декор, можно из деревянных реек собрать изящную цветочную стойку и украсить ее цветущими растениями.

Выводы и полезное видео по теме

Несколько советов от профессионалов помогут вам определится с типом ямы и построить резервуар из бетонных колец по всем правилам.

Этапы строительства выгребной ямы с подробными комментариями:

Монтаж бетонных колец:

Полезная информация о люках:

Как видите, устройство выгребной ямы из бетонных заготовок доступно даже неопытному строителю. Но помните, что для строительства функционального сооружения необходимо соблюдение норм, выверенный проект, точные расчеты и, скорее всего, потребуется помощь монтажников.

Если вы не уверены в своих силах, подумайте о возможности установки  или даже заводского септика.

У вас есть личный опыт в сооружении выгребной ямы из ж/б колец? Хотите поделиться полезной информацией или задать вопросы по теме? Пожалуйста, оставляйте комментарии – форма для отзывов расположена ниже.

устройство, как сделать своими руками

Самыми простыми сооружениями для утилизации канализационных стоков являются выгребные ямы. Однако и среди них существуют варианты, отличающиеся друг от друга с точки зрения конструкции, принципа действия и эффективности. Правильно обустроенная выгребная яма из бетонных колец без дна может стать весьма удобным приспособлением, необходимость в очистке которого будет возникать значительно реже, чем при эксплуатации обычных накопительных емкостей.

Содержание

  • 1 Разновидности выгребных ям
  • 2 Место установки
  • 3 Монтаж выгребных ям из бетонных колец
  • 4 Откачка стоков

Разновидности выгребных ям

Все виды канализационных резервуаров данного типа могут быть разделены на несколько основных видов.

  • Модели с дном фактически не осуществляют какой-либо очистки стоков и служат лишь накопителями для последующей откачки с помощью ассенизаторской машины.Герметичная выгребная яма с дном нуждается в регулярной откачке
  • Конструкции с перетоком являются, по сути, двухкамерными септиками, в которых осуществляется осаждение твердых частиц в первом резервуаре и почвенная фильтрация во втором, а чаще всего – и аэробное разложение примесей микроорганизмами. Такая переливная выгребная яма из бетонных колец по качеству очистки стоков значительно выигрывает у конструкции, описанной далее.Схема выгребной ямы из бетонных колец из двух камер (простого септика)
  • Однокамерная модель без дна – это некий переходный вариант между обычным накопителем и септиком. Дешевые и простые конструкции обеспечивают в то же время частичную очистку стоков и их дренирование в грунт, за счет чего заполнение резервуара происходит намного медленнее, а услуги ассенизаторов и расходы на них требуются значительно реже.
    Устройство выгребной ямы из железобетонных колец без дна

В то же время существуют некоторые ограничения с точки зрения возможности установки такого очистного сооружения.

  • Вода через фильтр будет беспрепятственно уходить в грунт только в том случае, если почва на участке песчаная, рыхлая, с хорошей влагопроницаемостью. Глина или суглинок могут пропускать стоки в первое время, однако вскоре станут практически герметичным препятствием.
  • Еще одно условие – низкий уровень залегания грунтовых вод
    . Считается, что грунтовые воды должны пролегать не ближе, чем 50-100 см от нижней части очистной конструкции, чтобы избежать смешивания их с загрязненными стоками и распространения вредных веществ.

Выбор объема резервуаров любого типа нормируется санитарными нормами и правилами и должен быть не менее суточного объема стоков, умноженного на 3. Рассчитать такое количество можно, исходя из норм потребления воды на одного человека – 200 литров в сутки. Очевидно, что минимальный объем выгребной ямы для дачи может быть меньше из-за периодичности ее использования. В то же время следует помнить, что, чем меньше объем резервуара, тем чаще придется вызывать ассенизаторскую машину и оплачивать ее услуги.

Важно: Монтаж выгребной ямы из бетонных колец без дна возможен только при условии, что объем суточных стоков не превышает 1 м³.

В ямах без дна и в двухкамерных моделях можно использовать специальные биопрепараты, способствующие разложению органических примесей. Это будет способствовать снижению скорости наполнения резервуаров.

Место установки

Выгребная яма своими руками из бетонных колец может быть построена не на любом месте. Особенно сложно выбрать место на участке со сложным рельефом.

  • С одной стороны, размещение очистного сооружения в самом низком месте повышает риск загрязнения грунтовых вод.
  • С другой, расположив его на возвышенности, сложно обеспечить необходимый уклон канализационного трубопровода (2 см на каждый метр длины).

Существуют также санитарно-гигиенические и строительные нормы, оговаривающие необходимое удаление очистных сооружений от основных объектов. Решая, как сделать выгребную яму из бетонных колец, следует помнить, что для очистки ее будет необходим подъезд для ассенизаторской машины, в то же время нельзя располагать конструкцию ближе, чем 2 метра от основной дороги.

На фото схема расположения выгребной ямы на участке

Минимальное расстояние от выгребной ямы до других объектов составляет:

  • до входной двери дома и до любого из окон – не менее 5 метров,
  • до источника питьевой воды – не менее 30 м,
  • до плодовых деревьев и огорода – не менее 5 метров.

Монтаж выгребных ям из бетонных колец

Строительство выгребной ямы из бетонных колец требует привлечения грузоподъемной техники, например, автокрана. Кольца могут иметь различный диаметр (до 2 метров, но чаще используются модели с диаметром в 1 метр), но они в любом случае обладают слишком большим весом для того, чтобы их можно было установить в котлован вручную.

Аренда спецтехники требует дополнительных расходов, однако, использование готовых блоков существенно сокращает время выполнения работ. Установку колец, подводящей трубы и покрытие стенок резервуара герметизирующим составом можно выполнить в течение одного рабочего дня. После этого важно выдержать срок затвердевания герметизирующих составов перед тем как приступить к засыпке.

Установка железобетонных колец в котлован

При строительстве модели с дном (накопителя) определенное время может потребоваться для застывания и набора прочности залитой бетоном стяжки. Только после этого на нее можно устанавливать кольца.

Монтаж выгребных ям имеет свои нюансы в зависимости от особенностей конструкции.

    • Накопительные модели с дном предполагают выполнение бетонной стяжки, на которую впоследствии будут устанавливаться бетонные кольца. В качестве альтернативы можно приобрести для дна накопителя и нижней части первого резервуара двухкамерной ямы кольца с дном.
      Такие изделия также имеются в продаже.Для герметичных камер выгребной ямы или септика удобнее использовать бетонные кольца с дном
  • Выгребная яма из бетонных колец без дна нуждается в устройстве фильтрующего слоя. Для него могут использоваться различные сыпучие, не впитывающие воду строительные материалы, в том числе, щебень, гравий и пр. Наиболее эффективным вариантом является организация двух слоев: нижнего песчаного и верхнего из крупного щебня. Для повышения эффективности и предотвращения заиливания фильтрующих слоев практикуют укладку «прослоек» из термосклеенного геотекстиля под нижним слоем и между слоями. Вода проходит такие фильтры медленно, оставляя на его материале частицы осадка, таким образом в грунт уходят уже осветленные стоки. При необходимости для повышения интенсивности дренирования можно в нижней части устанавливать железобетонные кольца с перфорацией.Перфорированные жб кольца можно использовать для лучшего дренажа
  • Сливная яма из бетонных колец с двумя камерами представляет собой соединение первого и второго вариантов. В этом случае кольца первого резервуара монтируются на стяжку, а второго – на фильтрующий слой.

Возможна ли организация выгребной ямы без откачки своими руками? Этот вопрос мы разобрали в отдельной статье.

Инструкция по устройству выгребной ямы из автомобильных колес находится тут. Этот вариант является одним из наиболее простых в реализации.

О видах лотков для ливневой канализации мы рассказали на этой странице http://okanalizacii.ru/drenazh/lotki-dlya-livnevoj-kanalizacii.html

Общие правила монтажа выгребных ям из бетонных колец

При устройстве подобных очистных сооружений важно следовать определенным правилам и советам.

  • Отверстия для входных труб выполняются с помощью перфоратора.
  • Монтаж канализационной трубы и перетока (в случае выбора двухкамерной модели) осуществляется с использованием тройников.
  • Места установки труб тщательно герметизируются.
  • Для предотвращения появления неприятного запаха лучше герметизировать и вход вентиляционной трубы, а также обеспечить плотное закрытие люков в крышке.
  • Стыки между поставленными друг на друга бетонными кольцами (а также стык между нижним кольцом и фундаментом, если выбрана модель с дном) также требуют герметизации. Для лучшей герметичности конструкции рекомендуется использовать бетонные кольца с замком.
  • Бетонные кольца не являются 100% герметичными, поэтому следует покрыть их с внешней и внутренней стороны гидроизолирующим слоем там, где это необходимо: верхняя часть устройств без дна, полностью стенки и дно моделей-накопителей, первый резервуар двухкамерных конструкций.Гидроизоляция выгребной ямы из бетонных колец
  • Для повышения прочности стяжки конструкций с дном можно армировать фундамент ломом металла, камнем или кирпичом, однако, необходимо следить, чтобы все армирующие элементы находились полностью в растворе, не выступая на поверхность.

Откачка стоков

Устройство сливной ямы из бетонных колец предусматривает наличие в верхней крышке отверстия для установки вентиляционной трубы, а также люков для откачки содержимого. Люки, как и сами крышки, должны быть утепленными, в противном случае верхний слой содержимого будет замерзать в холодное время года, что затруднит процесс откачки.

Для контроля за уровнем наполнения в дорогостоящих энергозависимых септиках и локальных очистных станциях используются автоматические системы и датчики. В обычных выгребных ямах не сложно следить за уровнем с помощью поплавкового устройства.

Вариант устройства выгребной ямы из бетонных колец показан на видео.

Построить септик из бетонных блоков!

ByDino Pelle

земляное отверстие в земле, которое собирает воду и медленно распределяет ее в почву.

Эти ямы могут быть построены из камня, кирпича, дерева или бетона. В этой статье я дам вам пошаговую инструкцию по строительству дренажной ямы из бетонных блоков.

Содержание

Как построить дренажную яму из бетонных блоков

1. Планирование дренажной ямы

На приведенных ниже рисунках показана компоновка любой цилиндрической ямы из бетонных блоков, независимо от ее размера.

Если смотреть сверху, основание дренажной ямы состоит из фундамента из блоков, уложенных в виде спиц колеса. Стена состоит из рядов блоков, поставленных встык, как сосисочные звенья. Углы блоков касаются друг друга по внутренней окружности круга.

Вид сверху на конструкцию дренажной ямы.

Если смотреть сбоку, как показано ниже, блоки, образующие стену, стоят поперек блока, образующего основание. Труба входит ближе к вершине. Слегка наклонившись вниз, труба выводит отходы в яму.

Слой гравия глубиной 6 дюймов заполняет дно кольца. Пространство между блоками и окружающей землей заполняет оболочка из гравия толщиной 6 дюймов.

Вид сбоку на конструкцию дренажной ямы.

2. Создание облицовки

Выкопайте круглую яму примерно на 2 фута глубже и на 3 фута шире, чем внутренние размеры сливной ямы. Выровняйте дно и удалите любую рыхлую грязь и камни.

Для формирования фундамента для облицовки котлована уложите кольцо из бетонных блоков так, чтобы каждый блок располагался вдоль к центру, а пустотелые части были обращены вверх. В круг, образованный внутренними краями блоков, насыпьте слой крупного гравия глубиной 6 дюймов.

Для возведения стены уложите ряд блоков поверх фундамента, на этот раз с блоками, установленными встык по окружности дренажной ямы, а пустотелые сердечники должны располагаться горизонтально. Блоки должны соприкасаться по внутреннему периметру. Их внешние края должны лежать примерно в 6 дюймах от края отверстия.

Разместите второй ряд так, чтобы каждый блок упирался в два блока под ним, и в последующих рядах меняйте расположение блоков. Остановитесь, когда окажетесь в пределах 6 дюймов от уровня земли.

Одна из ошибок, которую часто совершают люди, заключается в том, что между бетонными блоками помещают раствор. Для соединения блоков нельзя использовать раствор.

3. Подсоединение дренажа

Проведите прямую линию от точки выхода водосточной трубы на фундаменте дома до точки входа в приямок. Вдоль этой линии выкопайте траншею шириной около фута и глубиной не менее фута. Траншея должна иметь уклон не менее 1 дюйма на каждые 50 футов.

Используя звездообразную дрель и молоток, просверлите 4-дюймовое отверстие в фундаменте дома. Поместите его как можно ближе к стиральной машине и достаточно высоко, чтобы вода, вытекающая из него, стекала в траншею. Затем соберите в траншее отрезки 4-дюймовой трубы (обычно используется пластиковая труба).

Вставьте один конец в отверстие в фундаменте дома, а другой – в облицовку котлована. Труба должна выступать примерно на 6 дюймов в дренажную яму. Конец трубы может быть пропущен через полую сердцевину в самом верхнем ряду блоков или один блок может быть удален, чтобы освободить для него место.

Когда вы копаете траншею, убедитесь, что она наклонена вниз от дома к яме с уклоном не менее 1 дюйма на каждые 50 футов.

4. Покрытие приямка

Поручите строительной фирме поставить и установить бетонное покрытие приямка, которое соответствует внешнему диаметру облицовки дренажного приямка.

Надежно закрепив крышку, заполните оставшуюся часть отверстия и дренажную траншею почвой для выравнивания и плотно утрамбуйте. Над крышкой ямы и траншеей должно быть не менее 6 дюймов почвы.

Соберите стиральную машину так, как если бы вы подключали ее к канализации. Подсоедините слив к трубе, идущей к сливной яме. Наконец, запустите стиральную машину на полный цикл, чтобы убедиться, что слив работает правильно.

При желании вы можете создать собственную крышку дренажной ямы. Но для этого потребуются некоторые навыки работы с металлом. Вместо этого получите покрытие от компании. Это будет намного проще и займет гораздо меньше времени.

Сколько бетонных блоков и сколько гравия?

Чтобы определить, сколько гравия вам нужно для 6-дюймового слоя дренажной ямы септической системы, вы должны рассчитать площадь дна. Вот где это может стать немного сложным, если вы не любите математику.

Математическая формула площади круга: «пи» (число, примерно равное 3,14), умноженное на квадрат радиуса. В простом примере площадь ямы шириной 8 футов составляет 3,14 умножить на 4 умножить на 4. На каждый квадратный участок дна вам понадобится два 50-фунтовых мешка с гравием.

Чтобы определить, сколько гравия вам нужно для заполнителя стен, сначала рассчитайте окружность ямы (она в 3,14 раза больше диаметра ямы). Умножьте окружность на глубину, чтобы получить площадь стены. Опять же, используйте два 50-фунтовых мешка гравия на каждый квадратный фут.

Гравий дренажной ямы должен быть натуральным и округленным для достижения наилучших результатов.

Заключительные мысли

Это непростая работа, но создание собственной дренажной ямы из бетонных блоков доставит вам удовольствие. Бонус? Вы нарастите мышцы и характер благодаря тяжелой работе.

  • 3 типа септических дренажных ям
  • Автономный водопровод и канализация
  • Что такое частный колодец?
  • Лучшая туалетная бумага, безопасная для септиков
  • 7 признаков проблем с вашей септической системой
  • 3 типа сантехнических систем
  • Страница раскопок

Позвоните в 1-Tom-Plumber

Свяжитесь с нами здесь или позвоните по телефону 1-Tom-Plumber (1-866-758-6237), если вы Нужна помощь с автономными сантехническими проектами.

Сертифицированная команда сантехников и специалистов по канализации 1-Tom-Plumber немедленно реагирует на любую аварийную сантехнику, прочистку канализации или повреждение водой. Мы также выполняем раскопки подземных водопроводов и канализационных магистралей. Наша группа быстрого реагирования доступна каждый день и ночь в году, даже в праздничные дни.

Post Tags: #дренажная яма из шлакоблока#бетонная дренажная яма#дренаж#дренажная яма#дренажи#уборная яма#автономная#фильтрационная яма#септическая дренажная яма#ванная яма

Похожие посты Советы Повреждение канализационных труб водой

Повреждение фундамента водой: признаки, причины и предотвращение!

Почти все знают, насколько дорогостоящим и разрушительным может быть повреждение фундамента водой для вашего дома. Но не все знают, на что обращать внимание, почему это происходит и как это предотвратить. Но это именно то, что вы узнаете в этой статье. Признаки повреждения фундамента водой…

Подробнее Повреждение фундамента водой: признаки, причины и профилактика!Продолжить

Ванная комната Ванны и душевые конструкции Смесители Сантехнические советы Водопроводные трубы

Замена смесителя для душа с двумя ручками (вы готовы к этому?)

Итак, любители домашних мастеров, я собираюсь проверить ваши навыки сантехника в этом руководстве по замене смесителя для душа с двумя ручками. Но время от времени серьезный вызов — это то, что нам всем нужно, верно? 😉 Для этого сантехнического проекта вам потребуются как минимум промежуточные навыки и опыт работы с сантехникой….

Подробнее Замена двухрычажного смесителя для душа (Вы готовы к этому?)Продолжить

Прочистка канализации Советы по сантехнике на газонах и в саду

Листья в стоках (как их удалить и не допустить!)

Листья в канализации, знаете, в какое время года это обычно бывает? Я дам вам подсказку. Температура падает, свитера достают из складов, а тыквенная приправа распространяется безудержно. Да, это почти то прекрасное время года снова….

Подробнее Листья в канализации (как их удалить и не допустить!)Продолжить

Прочистка канализации

3 частые причины засоров канализации

Когда вода выходит из пола слив, обычно это означает, что засорилась сливная линия, а не слив в полу. Когда в канализации главного здания есть засор — когда вода стекает в канализацию из верхней арматуры — вода будет скапливаться в дренажной линии, пока не найдет…

Читать далее 3 частых причины дренажных подпорокПродолжить

Как слить воду из подпорных стен | Главная Руководства

Автор: William Machin

Вода, скопившаяся за подпорными стенками, может повредить стену или привести к ее разрушению. Обычно дренажные линии устанавливаются у основания новых стен до засыпки грунтом. Установка дренажных линий на существующих стенах требует рабочей силы и оборудования для удаления оставшейся почвы, чтобы можно было правильно разместить линию. Установка водостока в существующую бетонную стену или деревянную деревянную стену осуществляется путем сверления дренажных отверстий и установки муфт из трубы ПВХ. Инструмент, используемый для сверления отверстий, доступен во многих пунктах проката инструментов и оборудования.

Пропускные отверстия

  1. Отмерьте 24 дюйма от одного конца стены и отметьте нижнюю часть стены маркером. Отмерьте 6 дюймов от земли и сделайте соответствующую отметку. Точка совпадения меток и есть место первого отверстия. Отметьте места для оставшихся отверстий на высоте 6 дюймов над землей и на расстоянии 60 дюймов от конца до конца стены.

  2. Расположите монтажную пластину инструмента для бурения керна на лицевой стороне стены и совместите центр пластины с одной из отметок. Отметьте на стене места для внешних концов отверстий под болты на пластине. Отложите тарелку в сторону.

  3. Настройте дрель с твердосплавным сверлом 1/2 дюйма. Просверлите отверстия глубиной 2 дюйма в каждой из отметок для прорезей в монтажной пластине. Вставьте расширяющийся анкер размером 1/2 на 2 дюйма в каждое отверстие и постучите по внешним концам молотком, чтобы анкеры были надежно закреплены.

  4. Расположите монтажную пластину на стене и проденьте прилагаемые болты через каждую прорезь и в соответствующий анкер. Затяните болты разводным ключом, чтобы расширить анкеры в стене.

  5. Установите буровое долото диаметром 3 1/2 дюйма в патрон бурового инструмента. Установите инструмент для отбора керна на монтажную пластину и надежно затяните крепежные гайки. Просверлите отверстие через лицевую сторону стены. Для бетонных блоков смачивайте сверло пресной водой из садового шланга, когда будете забивать стену.

  6. Повторите шаги и забейте оставшиеся дренажные отверстия по отметкам на лицевой стороне стены от края до края. Расширяющиеся анкеры нельзя использовать повторно, но при желании их можно снять. Вверните болт в анкер и потяните плоскогубцами за головку болта, чтобы снять анкер.

Втулки из ПВХ

  1. Измерьте толщину стены от лицевой до задней части в верхней части стены и удвойте полученное значение, чтобы определить длину сливных втулок из ПВХ.

  2. Сосчитайте количество слезных отверстий в стене. Обратитесь к своим измерениям и отрежьте куски 3-дюймовой трубы из ПВХ сортамента 40 по длине с помощью ручной пилы.

  3. Вставьте один конец рукава из ПВХ в одно из дренажных отверстий. Прижмите деревянный брусок к внешнему концу втулки и ударьте по нему стальным молотком, чтобы установить втулку так, чтобы внешний конец был на одном уровне с поверхностью стены.

  4. Повторите предыдущий шаг, чтобы установить оставшиеся втулки из ПВХ на каждое дренажное отверстие.

Каталожные номера

  • Hilti.
РубрикаРазное
