Как правильно сделать винтовые сваи своими руками

20 Апрель 2017      Стройэксперт      Главная страница » Фундамент » Винтовые сваи      Просмотров:   4117

Изготавливаем сваи сами

Фундамент является основной частью любого строения, поэтому очень важно правильно выбрать тип основания. На устойчивом грунте можно обустраивать фундамент любого типа, а подвижные и подверженные сезонному пучению почвы требуют более прочной основы для строения. Фундамент на винтовых сваях – это идеальное решение для строительства зданий на подвижных грунтах, в районах с преобладанием низкой температуры воздуха, в местах с высоким уровнем грунтовых вод.

  • Преимущества свайного фундамента
  • Самостоятельное изготовление винтовых свай
  • Конструкция сваи
  • Подготовка к изготовлению свай
  • Изготовление лопастей: пошаговое руководство
  • Изготовление конусного наконечника
  • Окончательная сборка свай
  • Расчет количества свай

Преимущества свайного фундамента

Фундамент на винтовых сваях пользуется большой популярностью в индивидуальном строительстве благодаря главным преимуществам:

  • Основным элементом винтовой сваи является ствол.
    Он представляет собой круглую трубу, стенки которой имеют толщину не меньше 4 мм.
  • Другая важная часть – наконечник в виде конуса, расположенный на нижнем конце сваи.
  • Не менее важна спиральная лопасть, приваренная к конусному наконечнику.

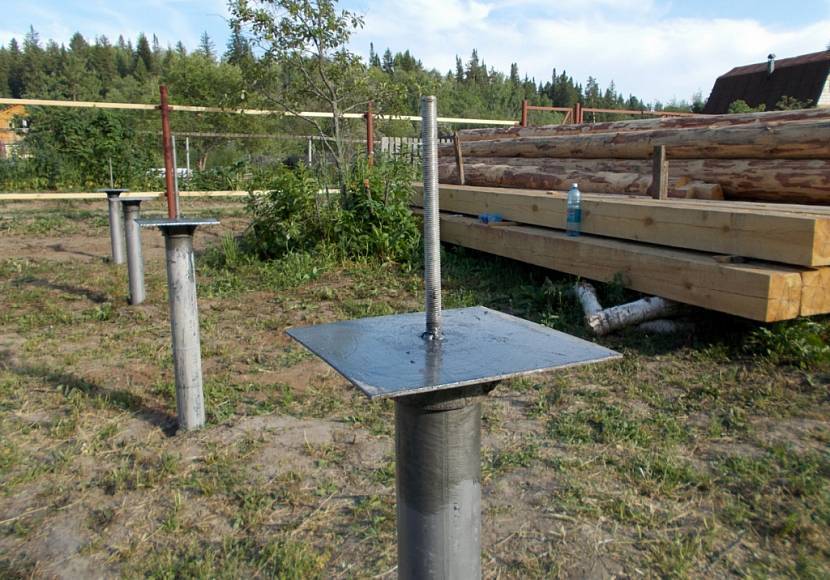

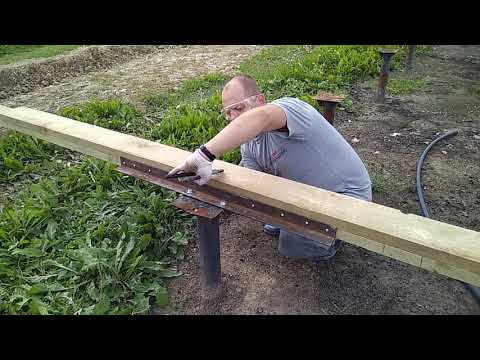

  • На винтовые сваи, которые предполагается использовать в качестве основания под деревянные строения, дополнительно приваривают квадратные пластины с отверстиями – оголовки.

к оглавлению ↑

Подготовка к изготовлению свай

Перед тем, как приступить к изготовлению винтовых свай своими руками, необходимо сделать чертеж изделия. На нем указываются основные параметры сваи:

  • Диаметр ствола.
  • Высота конусного наконечника.
  • Общая длина сваи (ствол + наконечник).
  • Расстояние между нижним краем лопасти и вершиной конуса.

Чертеж изделия во многом облегчит его разметку и сборку.

к оглавлению ↑

Изготовление лопастей: пошаговое руководство

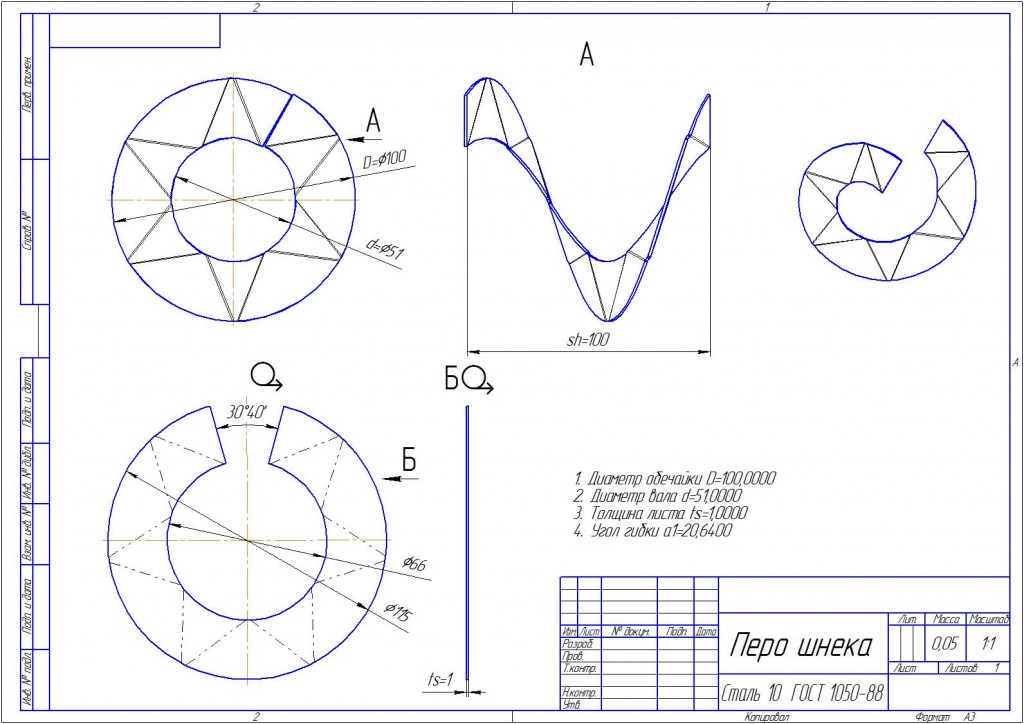

Делаем лопасти для самодельной сваи

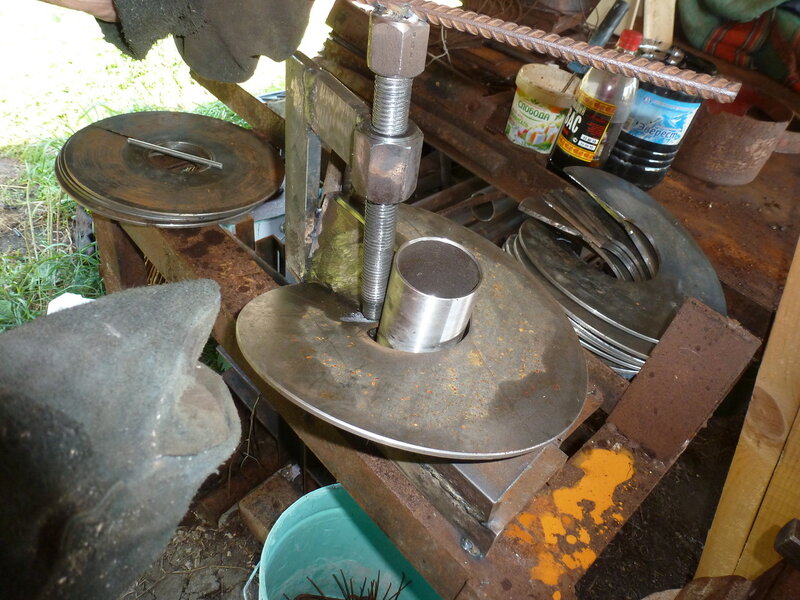

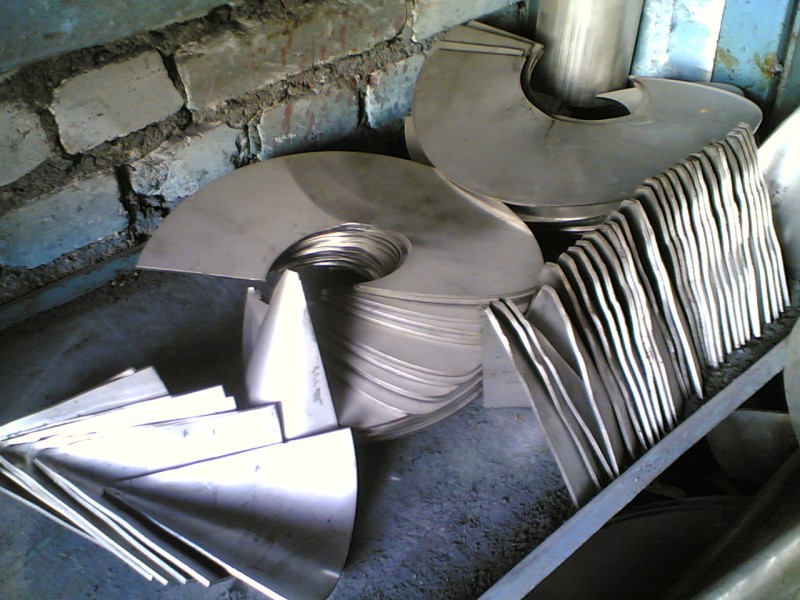

  1. Чтобы ускорить процесс работы, рекомендуется изготовить шаблоны будущих лопастей. Для этого необходимо вырезать два круга разного диаметра. Диаметр большого круга должен равняться наружному диаметру лопасти. Диаметр малого круга должен соответствовать диаметру ствола.
  2. Подготовленные шаблоны раскладывают на полосе стали и вычерчивают круги: вначале — большой, затем – малый.
  3. Вырезать лопасти нужно в следующем порядке: по вертикали выполняют рез до внутреннего круга, продолжают резать по внутренней отметке, затем обрезают изделие по контуру снаружи. В результате получается кольцо с прорезью.
  4. Изделие зажимают в тисках и по разрезу отгибают концы в разные стороны. При этом расстояние между концами должно быть не более 15 см.

к оглавлению ↑

Изготовление конусного наконечника

Конусный наконечник

  1. Как и на предыдущем этапе, вначале нужно изготовить шаблон. В этом случае требуется вырезать треугольник. Чтобы определить высоту шаблона, нужно диаметр трубы умножить на два. Для определения размера основания треугольника длина окружности трубы делится на определенное количество секторов. Чаще всего их делают четыре.
  2. Нижнюю часть трубы размечают на четыре сектора и вырезают их болгаркой.
  3. Полученные треугольники на конце трубы сбивают к центру до полного соединения.
  4. Линии стыков проваривают сплошным швом. При этом важно следить за качеством работы.

к оглавлению ↑

Окончательная сборка свай

Сборка единого элемента заключается в приваривании винтовой лопасти к нижнему краю сваи. При этом важно следить, чтобы между основной частью сваи и винтовым элементом не было зазора. При обнаружении просветов между поверхностями этих элементов необходимо больше разогнуть торцы спирали.

Нижний край винта должен располагаться на расстоянии 5 см от вершины конуса.

Сваривать элементы можно только после полного примыкания лопасти к поверхности конуса. При этом сварка должна проводиться сплошным швом, чтобы винт не оторвался в процессе закрутки сваи.

к оглавлению ↑

Расчет количества свай

Перед тем, как начинать изготовление свай своими руками, необходимо определить точное количество элементов конструкции. При проведении расчета стоит учитывать следующее:

  • Сваи должны располагаться под каждым углом постройки.
  • Необходима установка опор в местах пересечения несущих стен дома.
  • Не меньше двух свай нужно установить в месте расположения печи или камина.
  • Требуется установка свай под будущей террасой или другой пристройкой.

Так рассчитывается количество основных свай. Для большей прочности необходимо установить дополнительные опоры. Их рассчитывают по следующему принципу:

  • При возведении строений из блоков или плит между дополнительными опорами необходимо выдерживать расстояние до 2 метров.
  • Для каркасных конструкций из дерева достаточно расположить сваи на расстоянии 2,5 метра.
  • При строительстве брусовых или бревенчатых домов между сваями можно делать промежуток до 3 метров.

Для удобства подсчета винтовых свай рекомендуется составить план-схему строения, где отметить места расположения опор.

Расчет количества винтовых свай

Винтовую сваю можно изготовить самостоятельно, необходимо лишь запастись подходящими материалами и соблюдать технологию изготовления. Однако сваи, выполненные своими руками, безопаснее использовать в качестве основания для легких построек или оградительных конструкций.



Изготовление винтовых свай самостоятельно своими руками: Пошаговая инструкция +Видео

Винтовые сваи. Изготовление винтовых свай своими руками это очень сложный и трудоемкий процесс требующий высокой концетрации внимания. Большинство специалистов не рекомендуют изготавливать их самостоятельно, так как считают что для этого необходимо знать все технологии. Но если вы внимательно прочитаете эту статью то сможете изготовить винтовые сваи сами.

Винтовая свая похожа на гребной винт, представляет из себя пустую, металлическую колбу. У нее заостренное окончание, с режущим инструментом в виде спирали.

Содержание:

  • 1 Из чего же она состоит?
  • 2 Пошаговое изготовление винтовых свай своими руками
    • 2.1 Наконечник из основания трубы
      • 2.1.1 Сварной наконечник
      • 2.1.2 Крестообразный наконечник
    • 2.2 Технология изготовления лопасти
    • 2.3 Защита от коррозии
  • 3 Самостоятельная установка

Из чего же она состоит?

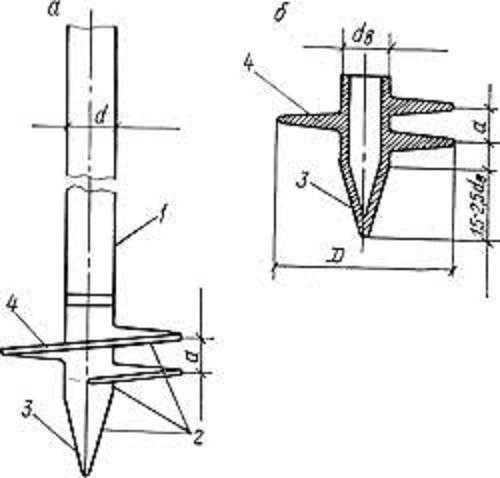

  1. Ствол из трубы, толщиной не больше 35 мм.
  2. Нижняя часть сваи (башмак).
  3. Наконечник.
  4. Спиралевидный, острый наконечник. От его угла наклона и технологии зависит как он будет входить в грунт.

Благодаря наконечнику в форме спирали свая будет входить в грунтовое покрытие на нужную вам глубину. Но с обратной стороны эта лопасть будет мешать фиксированию сваи в земле и будет толкать ее наружу.

При такой конструкции во время установки фундаментного основания позволит работать без дополнительных, грузовых инструментов.

Пошаговое изготовление винтовых свай своими руками

При составлении конструкции, вы можете ориентироваться на планы различных изготовителей винтовых свай.  Это поможет очень точно воспроизвести размеры лопасти и свести швы к минимуму так как они затрудняют работу в месте где происходит соединения. Существует три абсолютно разных варианта изготовления наконечников.

Наконечник из основания трубы

Для изделия данного варианта потребуется увеличение длительности трубы в два раза, так как первый конец изделия будет преобразован в наконечник.

  1. Из картонного материала или трубы вырезается кусок треугольной формы.
  2. На окончание из трубы наносим разметку по секторам.
  3. На окончание трубы делаем лепестки в форме зубцов.
  4. Загибаем их в конусообразную форму, верхняя часть соответствует оси сваи.
  5. Крепим при помощи сварки.

Во время разметки запомните:
для трубы диаметра 100-200 мм, удобнее всего сделать пять лепестков.
Для 70-89 вполне хватит четырех.

В результате получается конусообразная пика, очень удобная для сварки спиралеобразной лопасти.

Сварной наконечник

Для фундамента небольших строений чаще всего используют именно этот вариант.

Технология изготовления:

  • форма лепестка в виде развернутого треугольника, толщина 5 мм, изготавливают из стали, либо трубы.
  • Расположение лепестков. Они должны быть плотно прижаты друг к другу. После чего происходит обработка сваркой, двойным швом по краям.
Крестообразный наконечник

Технология изготовления:

  • Треугольная форма, жесткие ребра, пластина в роли трубной заглушки.
  • Сборка. К заглушке прикрепляют треугольник и ребра жесткости. Приваривают с помощью сварки.
  • Все соединения обрабатывают при помощи двойного шва

Технология изготовления лопасти

Оптимальный шаг спирали лопасти составляет 70-80 мм. Спираль имеет начало из третьей части трубы снизу.

Вот два примера для изготовления лопастей:

  1. Однозаходный сплошной — крой листа по чертежу, разводят спирали монтировкой до нужного расстояния шага. В этом варианте нельзя будет сделать несколько заходов сваи. Зато у этого способа отличная жесткость и равномерная геометрия.
  2. Сборный — состоит из нескольких заготовок. Сначала кроется окружность, после этого пика, а в конце сама свая. Этот вариант удастся использовать много раз. Но первоначальный вид спирали вы навряд ли сохраните.

Защита от коррозии

Для более долговечной эксплуатации винтовых свай необходимо покрывать каким либо антикоррозийным средством. В течении каждого года трубы могут из-за ржавчины терять до 1 миллиметра в толщине.

Самостоятельная установка

Ввинчивание сваи в землю можно провести и самостоятельно. Самое обычное приспособление для этого, это труба из металла, вставленная предварительно в петли. Они изготавливаются из арматуры диаметр 10 мм. Эта труба толкается, напоминая рычаг, тем самым происходит ввинчивание сваи в грунт.

Последовательность действий:

  • Разметка свай на территории, по правилам расчета фундамента. Расстояние между сваями не более трех, но не менее двух метром.
  • Все трубы устанавливаются строго по вертикали, наконечником со спиралью направлены вниз.
  • В петли вставляем специальный лом, и методом рычага вкручиваем в землю. Минимальная глубина составляет 1,5 метра.
  • Если грунт глинистый, мягкий ввинчиваем до последнего пока свая не упрется в твердую поверхность.
