Раздвижные двери своими руками: конструкции и способы монтажа (фото, видео, чертежи)

Содержание

1. Существующие конструкции раздвижных дверей
2. Фурнитура для раздвижной конструкции
3. Механизмы для дверей подобного типа
4. Существующие способы монтажа раздвижных дверей своими руками
5. Как изготовить раздвижные двери и произвести их монтаж?

Фото

С помощью раздвижных дверей можно создать необыкновенный интерьер квартиры или частного дома. С помощью использования данного приспособления получится рационально использовать пространство, разграничить его на отдельные секторы, не утратив при этом целостность помещения. Говоря о том, как сделать раздвижные двери своими руками, следует знать, что все просто. Понадобится лишь понимать процесс изготовления и иметь некоторые навыки работы с инструментами.

Схема системы раздвижных дверей.

Элементы, которые понадобятся для монтажа раздвижных дверей:

1. Ролики.
2. Дверное покрытие.
3. Направляющая.
4. Ручки.Наличники.
5. Рейки для декора.

Существующие конструкции раздвижных дверей

Сегодня существуют различные системы дверей подобного типа, которые отличаются друг от друга внешним видом. Следует знать, что сама конструкция чаще всего остается одинаковой. Подобные двери являются системой, которая состоит из нескольких роликов, направляющих и полотна. Механизм роликов закрепляется к двери, а сами ролики перемещаются по направляющим, которые зафиксированы над проемом. Различные модели могут комплектоваться 2-4 наборами роликов, несколькими направляющими и полотнами.

Виды раздвижных дверей.

В конструкцию входят наличники, доборы, специальная фурнитура, а также декоративные панели, которые закрывают сам механизм.

Существует достаточно большое количество различных видов дверей, но чаще всего используются следующие:

• раздвижные купе;
• гармошка;
• каскадные;
• одно- или многостворчатые;
• радиусные.

Фурнитура для раздвижной конструкции

Раздвижные двери имеют необычную конструкцию, потому под них следует приобрести специальную фурнитуру. Ручки не такие, как встречаются на обыкновенных дверях. Отличием подобных приспособлений является то, что они утапливаются в полотно. Утапливать их надо для того, чтобы приспособление могло свободно отъезжать с одной стороны в другую и заезжать в проем, который предназначается для него. Механизм замка разработан для вертикального защелкивания.

В комплекте вместе с готовой конструкцией идет вся необходимая фурнитура. Однако если есть желание смонтировать ручки и замки самостоятельно, то понадобится их правильно подобрать. В данном случае рекомендуется обратиться за советом к специалистам или произвести поиск по модели в каталоге.

Механизмы для дверей подобного типа

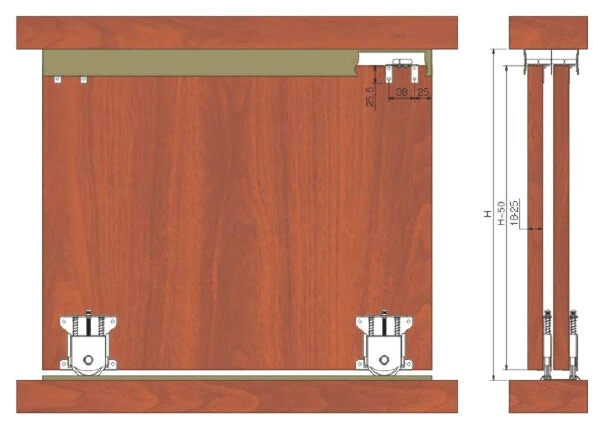

Схема крепления роликов раздвижных дверей.

Такой способ открывания происходит за счет движения роликов по направляющим. Механизм и ролики следует подбирать исходя из типа конструкции, количества створок и материала, из которого изготавливается полотно. Разные системы могут иметь различный вес, в связи с чем они будут оказывать различную нагрузку на все изделие. К примеру, если сравнить дверь из МДФ с 1 створкой и изделие из стекла с 2-мя створками, то 1-ая будет весить гораздо меньше, в связи с чем для нее следует подбирать упрощенный механизм роликов.

При монтаже дверей некоторых типов понадобится учитывать число роликовых механизмов, в этом случае важно будет и выполнить правильный подбор направляющих.

К примеру, для каскадной конструкции следует установить по 2 механизма для нескольких полотен и направляющие с несколькими желобами. Следует особое внимание обратить на тот факт, что в процессе изготовления каскадных и купе конструкций надо будет установить по одному желобу для дверных полотен.

Как уже говорилось ранее, возможный период использования подобного приспособления будет зависеть от набора роликов и направляющей. Однако в некоторых случаях понадобится установить 2 направляющие — одну в верхней части проема, а другую — в нижней. Только таким образом будет возможность получить устойчивое и качественное изделие с тяжелым полотном.

Существующие способы монтажа раздвижных дверей своими руками

Схема сборки раздвижных дверей.

Функциональность и комфорт дверей могут позволить воплотить любые решения дизайна интерьера как помещений небольших размеров, так и больших комнат. Подобное изделие отлично впишется в интерьер, что даст возможность преобразовать пространство квартиры или частного дома.

В большинстве случаев раздвижные двери устанавливаются между несколькими жилыми секторами. Чтобы зонировать помещение и визуально сохранить его целостность, следует использовать двери с 2-мя створками. Когда конструкция будет находиться в закрытом положении, можно будет получить 2 разных помещения. Когда двери будут открыты, получится 1 комната больших размеров. С помощью установки подобной конструкции можно, к примеру, отделить рабочее место от общей комнаты переговоров.

Другой вариант установки подобного изделия — монтаж дверей между жилыми комнатами и балконом или террасой в дачном доме. В данном случае лучше всего использовать конструкцию, которая изготавливается из стекла. Через нее сможет проходить большое количество света.

Как изготовить раздвижные двери и произвести их монтаж?

Прежде всего понадобится определить с видом конструкции. После этого надо будет приобрести все необходимые элементы. Сам процесс монтажа будет рассмотрен на примере раздвижной конструкции с 1 створкой. Эта дверь является самой простой и используется чаще всего. Монтаж ее производится достаточно просто. Однако будут упоминаться и основные моменты, которые относятся и к другим типам раздвижных дверей.

Изготовление и монтаж конструкции подобного типа производится следующим образом:

Схема монтажа раздвижных дверей.

1. Прежде всего понадобится сделать разметку под направляющие. В данном случае можно использовать 2 варианта. Рулеткой производится замер высоты двери от напольного основания. После чего к полученному результату прибавляется 17-20 мм на зазор между напольным основанием и устанавливаемой конструкцией. Полученная высота суммируется с высотой роликовой конструкции и направляющей. Далее надо поставить несколько меток на стенке и провести черту. 2-ой вариант практически ничем не отличается от первого. Разница лишь в том, что полотно надо будет приставить к проему, установить отметки по верхней части, после чего прибавить к результату высоту роликовой конструкции.
2. Перед установкой направляющей следует убедиться в том, что метки располагаются горизонтально. Выполнить это можно с помощью использования строительного уровня. Если данная проверка не будет произведена, то после монтажа двери могут открываться неправильно.
3. Далее понадобится установить направляющую по намеченной черте так, чтобы конструкция располагалась под линией. Направляющую можно закреплять различными способами. Некоторые конструкции закрепляются к стенке дюбелями, другие же крепятся на кронштейны или бруски из дерева. Направляющая должна находиться на небольшом расстоянии от стенки, чтобы изделие не цеплялось за проем. Важно тщательно подбирать направляющие и выбрать правильный метод крепления.
4. После того как будет зафиксирована направляющая, понадобится внутрь кареты роликов вставить крепежный винт и завести все устройство в направляющую. Для обыкновенной двери используется 2 ролика. Но если планируется установить каскадные двери, то ролики должны быть на всех створках.
5. В верхней части полотна понадобится установить скобы для карет роликов. Их следует закреплять с отступом в 4-5 мм от крайней части двери. Если планируется установить конструкцию из стекла, то в качестве крепежа следует использовать несколько металлических лап, которые фиксируют между собой стекло и стягиваются крепежными винтами. Стекло имеет большой вес, потому рекомендуется установить несколько направляющих.
6. Когда будут смонтированы ролики и все крепежные элементы, надо будет поставить на место полотно, приподнять его и вкрутить крепежные элементы в скобы в верхней части двери. Данный этап рекомендуется производить с напарником, который поможет приподнять и удержать конструкцию, пока будут устанавливаться винты. Затем нужно будет проверить горизонтальность конструкции. Если есть необходимость, ее надо будет выровнять путем подкручивания болтов.
7. Проем и откосы могут быть скрыты за наличниками и доборами. Сам механизм роликов нужно будет спрятать за декоративной рейкой, которая навешивается сверху.
8. В самом конце понадобится выполнить монтаж дверной фурнитуры.

Статья по теме:  Пэчворк мастер класс: своими руками, видео лоскутного шитья для ленивых, вышивка, новинки, образцы, фото

Сделать дверь подобного типа несложно, если иметь все необходимые элементы и соблюдать последовательность действий.

Установка раздвижных межкомнатных дверей своими руками (фото + видео)

Особую нотку уюта, изысканности и индивидуальности в интерьер любого жилища привнесет раздвижная межкомнатная дверь. Кроме того, что она смотрится очень красиво, это еще и удобно для малогабаритных квартир, так как экономится пространство.

Существует 3 способа установки раздвижных межкомнатных дверей своими руками, а зависят они от типов конструкций.

• Однопольная и двупольная системы ↓
• Как сделать пенал для раздвижной двери ↓
• Установка раздвижной системы ↓
• Установка системы с одной направляющей ↓
• Раздвижная дверь и пенал ↓
• Советы ↓

Типы раздвижных систем различают по способу скольжения:

1. Это могут быть две части полотен, которые открываются в обе стороны

2. Одна дверь ходит влево или вправо вдоль стены.

3. Когда полотно уходит в стену, скрываясь в проеме кармана (пенала) из гипсокартона или готовой металлической кассеты.

Ещё недавно двери ставили без ручек, если они полностью заходили в пенал или ручки служили в качестве ограничителей. Теперь в продаже достаточно ручек, которые не помешают установке двери (как с замками, так и без них).

Однопольная и двупольная системы

Когда система раздвижной двери однопольная (она заходит в пенал), дверной проем должен быть шире двери вдвое.

Устройство двупольной системы (две двери) потребует существенных изменений проема. Это касается и направляющей, по которой они движутся. Она равняется ширине полотна, умноженной на 4, плюс 10 см. Соответственно, и дверной проем должен быть таким же.

Если дверь скрывается в стене, пенал, в который она уходит, будет одним из главных элементов при монтаже. В нем и будет закреплен направляющий рельс и каретка с подвешенным полотном. Пенал можно не только зашить гипсокартоном, есть варианты отделки: оштукатурить его, закрыть панелями.

В магазинах и строительных фирмах продают готовые изделия. Как правило, они предназначены для дверей стандартных размеров. Импортные раздвижные изделия могут быть нестандартными. Обращайте внимание на их комплектацию, особенно на присутствие наличников (декоративных элементов, доборов или обрамляющих планок). Вариантов для того, чтобы сделать дверь раздвижной, вполне достаточно.

Удобно делать раздвижные двери на смежной стене, расположенной между двумя комнатами, когда оба полотна сдвигаются в один карман.Он должен быть рассчитан на ширину двух дверей, чтобы их можно было открыть одновременно.

Как сделать пенал для раздвижной двери

Пенал делают под ширину полотна, плюс пять-десять сантиметров. Определившись с тем, как будет открываться дверь, либо расширяют проем, либо устраивают пенал рядом со стеной. Тогда стена наращивается каркасом.

Его обшивают гипсокартоном или устанавливают декоративные панели. Необходимо сделать предварительные замеры, проверить, насколько ровная стена, не будут ли ее дефекты мешать ходу двери, а затем вычислить, где и как монтировать пенал.

Располагают его, исходя из способа открывания двери, таким образом, чтобы она свободно заходила и выходила из пенала. Не слишком тяжелое полотно вполне устроит реечный каркас из брусков. Он выдержит двери до 70-80 кг. Их ширина не более 45-50 см.

Если дверь весит более 80 килограммов, делают пенал на основе металлического каркаса, тогда его размеры будут зависеть от размеров двери и от того, какая раздвижная система будет устанавливаться.

Соотношение размеров показано на следующем изображении.

Установка раздвижной системы

Любой вариант установки дверей начинается с тщательной подготовки стен. Они должны быть ровными, соответствовать уровню. Пол и потолок – параллельными, с допустимым отклонением в 5 мм. Дверной проем должен быть проверен на вертикальность и иметь четкие размеры.

Когда дверь скользит вдоль стены, она может быть закреплена только сверху. Особое внимание нужно уделить установке верхнего направляющего профиля. Он должен быть расположен максимально, если не сказать больше – идеально ровно. Кроме того, независимо от ровности стены, он должен плотно прилегать к ней.

Малейшего отклонения достаточно для того, чтобы ваша дорогая (в прямом и переносном смысле) дверь начала болезненно кряхтеть и дергаться. Работу лучше делать с помощником, если он будет обладать прямыми руками и некоторым опытом, то все пойдет так, как нужно.

Установка системы с одной направляющей

Обычно в комплект системы входит профиль, ограничители, ролики, направляющие, крепеж. Фурнитуру подбирают самостоятельно. Дистанционные прокладки (профиль) можно заменить бруском на 50-40 мм. Как правило, его нижний край вверху отстоит от края дверного проема на 60 мм.

1. Делают метки, по ним сверлят отверстия, потом брус с помощью саморезов присверливают к стене. Если используется профиль, отверстия на нем делают предварительно. Затем к брусу (профилю, дистанционной прокладке) крепят направляющий рельс. Не забывайте проверять уровень!
2. Далее следует убедиться, что двери ничто не помешает свободно скользить вдоль стены и только потом закрепить рельс на бруске, завести каретки в направляющий рельс, установить ограничители. Внутри рельса располагаются и резиновые амортизаторы.
3. Следующий шаг – это установка на каретки креплений для двери. Их не нужно сразу фиксировать, следует убедиться в плавности хода роликов и правильного расположения ограничителей. Для доводки используют регулировочные болты креплений. Затем фиксируют ручки, наличники (они должны быть съемными, чтобы можно было почистить механизм каретки и ролики).

Раздвижная дверь и пенал

Если раздвижная дверь предполагает наличие пенала, то монтаж усложняется. Если его купили готовым, то он устанавливается в подготовленный проем, выравнивается очень тщательно, при помощи анкерных болтов или саморезов прикрепляется к стенам, щели между ним и стеной заделывают пеной. Затем идет монтаж раздвижной системы.

Если пенала нет, принцип монтажа тот же, что и в однопольной системе, направляющих также две: сверху и снизу. Важно убедиться в абсолютном соответствии нижней и верхней направляющих, их параллельности и соответствии уровню.

Проверяют правильное расположение двери следующим способом. Устанавливают нижний профиль, направляющую, собирают каретку, ролики, закрепляют (без окончательной фиксации) на двери, ставят на рельс, выверяют вертикальность. По верхним крайним точкам определяют расположение верхнего бруса (профиля).

Ставят стопоры. Чтобы завести дверь в верхний и нижний направляющий рельс, ее заводят вначале в верхнюю направляющую, слегка приподнимают, ставят ролики на нижнюю направляющую. Верхняя и боковая часть системы закрывается декоративной панелью, наличником, крепления закрывают декоративными мебельными заглушками.

Самостоятельная установка раздвижных межкомнатных дверей своими руками сложна не только потому, что монтаж требует точности и аккуратности. Необходимо знать до установки, какая будет дверь, какую систему скольжения предполагается установить, как она устроена и какие нагрузки способна выдерживать (их много и все разные).

Чтобы не ошибиться с установкой, воспользуйтесь услугами профессионального замерщика, чтобы понять, как определяется прямолинейность проема, что нужно знать о его углах, толщине стен и их вертикальности, других нужных параметрах.

Можно купить готовые наборы раздвижной системы, а можно комплектовать ее самостоятельно. Верхнюю направляющую можно купить готовой, а можно заказать, ее изготовят индивидуально, приложив инструкции по установке. Учтите, что в систему обязательно должны входить регулировочные болты.

В продаже имеются как недорогие, так и рассчитанные на долгий срок эксплуатации, надежные и простые в монтаже механизмы, выдерживающие нагрузки до 120 кг. За них придется выложить немалые деньги, так же, как и за появившуюся не так давно в продаже готовую систему «пенал».

Заливка наливного пола своими руками (видеоруководства) — очень ровный и быстрый наливной пол вы сможете сделать самостоятельно по вышеуказанным руководствам.

4 способа штробления стен под электропроводку — штроборезом, перфоратором, болгаркой и молотком с зубилом.

Шведская технология утепления и ремонта деревянных окон в нашем практическом руководстве.

Советы

• Имейте в виду, что вблизи установки пенала для раздвижных дверей, как правило, отсутствуют розетки и выключатели. Если они все-таки нужны на стене, предусмотрите их установку до того, как будете делать пенал. В готовых изделиях место для проводки и розеток (или выключателей), как правило, отсутствует. Но ищите, уже есть производители, которые предусматривают и такие варианты.
• Дверь раздвижная может быть выше стандартной распашной.
• Для того, чтобы повысить звукоизоляцию, используйте уплотнители.
• Если делаете дверь в новостройке, не забудьте предусмотреть, как будет расположен готовый пол, чтобы учесть это при расчетах.
• Для монтажа готового пенала используется пена, у которой понижен коэффициент расширения (она почти не расширяется)
• Покупая готовый пенал, выясняйте, в какой материал он монтируется (гипсокартон, кирпич, бетон и т. д.)
• Используйте при работе отвес, он более точно покажет место, после установки верхнего профиля (или бруса), где должен располагаться нижний направляющий рельс.
• Чтобы в системе нигде не открутился и не разболтался крепеж, все винты регулировки нужно закрепить по принципу контргайки, нанося на резьбу крепежа клей или герметик.
• Перед тем, как вставить ролики в верхнюю направляющую, тщательно продуйте ее, чтобы мелкий сор, стружка, окалина не могли испортить их ход.

Статья была полезна?

0,00 (оценок: 0)

Раздвижная дверь своими руками. Как сделать своими руками

Фото: блог Ohoh для Боба Вила , временная перегородка, которая висит там , а не временных периодов времени. К счастью, домовладельцы, надеющиеся на большую конфиденциальность или способ спрятать содержимое шкафа, имеют лучший обходной путь, который по-прежнему включает карниз: установка тонкой раздвижной двери. Этот тип установки легко выделяет жилые помещения, а также обеспечивает современный, даже индустриальный оттенок. Ознакомьтесь с этим учебным пособием по решению проблем, адаптированным к версии 9.0005 все размеры дверных проемов — это оставит вам разделенные пространства, которые вы жаждете.



Фото: блог Ohoh для Боба Вила

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ Доступно на Amazon
– Пиломатериал 2×2, длина 8 футов (4)
– Рулетка
– Карандаш
– Ручная пила – Уголок по металлу
(18)
– 11⁄2-дюймовые винты
– 2-дюймовые резиновые жесткие ролики (2)
– 5-миллиметровая фанерная плита (2)
– Дрель
– Электролобзик
– Клей для дерева
– Ручки (2)
– Шлифовальная машина
– Кисть
– Морилка
– Лак для дерева
– Сцепные кольца (2)
– Карниз для штор



ШАГ 1

Соберите раму раздвижной двери своими руками из бруса 2×2. Размеры вашей конструкции будут в значительной степени зависеть от размера вашего дверного проема, поэтому раздвижная дверь должна быть достаточно большой, чтобы закрыть вход, а затем и некоторые другие. Мы добавили 2 дюйма к ширине и высоте размеров дверного проема, чтобы определить, какого размера сделать нашу дверь.

Вырежьте из деревянных частей 2×2 кости, которые будут составлять вашу раму: две вертикальные стойки, которые на 2 дюйма выше высоты дверного проема, и пять горизонтальных поперечин, каждая на 1 дюйм короче ширины дверного проема. (Когда вы добавите 1-1/2 дюйма толщины вертикальной стойки с каждой стороны, вы обнаружите, что рама действительно на 2 дюйма шире вашего дверного проема.)

Реклама

Разложите детали, как показано на рисунке выше. , поместив одну перемычку сверху, другую на 1 1/2 дюйма снизу, а остальные три разместив на равном расстоянии друг от друга (вероятно, на расстоянии около 20 дюймов).



ШАГ 2

Фото: блог Ohoh для Боба Вила

Соберите вместе все деревянные детали, используя металлические угловые скобы размером 1-1⁄4 дюйма. Вкрутите скобу в каждый угол рамы — четыре в каждом прямоугольнике и еще две в самом низу — чтобы сделать вашу конструкцию более прочной.

Дважды проверьте размеры нижней поперечины, прежде чем прикручивать ее: она должна находиться на расстоянии 1-1/2 дюйма от нижней части любой вертикальной стойки, чтобы вы могли закрепить ролики внутри рамы, а затем спрятать их за фанерой. доска.



ШАГ 3

Фото: блог Ohoh для Боба Вила

Прикрутите 2-дюймовые резиновые ролики к нижней поперечине, по одному прямо внутри угловой распорки с каждой стороны.



ШАГ 4

Фото: блог Ohoh для Боба Вила

Вы должны укрепить каркас прямо там, где будет проходить дверная тяга, потому что эта сторона будет сильно тянуться, чтобы открыть и закрыть дверь на колесиках. Измерьте расстояние между 2-й и 3-й поперечинами снизу и отрежьте эту длину от оставшегося бруса 2×2.

Поместите эту свежевырезанную вертикальную деталь во второй прямоугольник снизу, где вы только что измерили, оставив достаточно места с внешнего края, чтобы поместиться металлическая дверная ручка. Ввинтите горизонтальные детали, чтобы удержать его на месте, и тогда ваш каркас готов!



ШАГ 5

Фото: блог Ohoh для Боба Вила

Вырежьте два листа фанеры (обычно доступны шириной 4 фута и длиной 8 футов) в точные размеры деревянной рамы, которая также будет Размеры раздвижной двери своими руками. Один закроет переднюю часть рамы, а другой заднюю. Большинство крупных хозяйственных магазинов сделают для вас раскрой прямо во время покупки!

Реклама

Поместите одну доску на деревянную раму и карандашом отметьте положение тяги.



ШАГ 6

Фото: блог Ohoh для Боба Вила

С помощью дрели и электролобзика вырежьте отверстие, чтобы оно подходило к утопленной дверной ручке. Затем выровняйте две фанерные доски, обведите отверстие и вырежьте отверстие на второй доске для другой ручки двери.



ШАГ 7

Фото: блог Ohoh для Боба Вила

Затем приклейте одну из фанерных плит s к раме. Покройте каждый 2 × 2 столярным клеем, наведите на него фанеру, чтобы убедиться, что сторона с отверстием для дверной ручки совмещена с усиленной стороной рамы, затем опустите и зажмите. Оставьте зажимы на месте до тех пор, пока клей указывает, что он должен затвердеть.

После полного высыхания клея переверните самодельную раздвижную дверь и проделайте то же самое с другой стороны.



ЭТАП 8

Фото: блог Ohoh для Боба Вила

Снимите зажимы, когда весь клей высохнет, и проверьте, приклеились ли фанерные плиты к деревянной раме. Вы должны увидеть, что ролики теперь полностью встроены в дверь, частично закрытые фанерной доской.



ШАГ 9

Фото: блог Ohoh для Боба Вила

Возьмите шлифовальную машину, чтобы полностью отшлифовать самодельную раздвижную дверь, особенно края.



ШАГ 10

Фото: блог Ohoh для Боба Вила

Пришло время придать самодельной раздвижной двери законченный вид! Мы покрасили нашу в оттенок темного шоколада, но вы можете выбрать любой цвет морилки (или, альтернативно, краску!), чтобы дополнить схему вашего пространства. После того, как пятно высохнет, нанесите слой лака.



ШАГ 11

Фото: блог Ohoh для Боба Вила

Вставьте дверную ручку в отведенное для нее отверстие, приклеив столярным клеем.



ШАГ 12

Фото: блог Ohoh для Боба Вила

Прикрутите сцепные кольца к верхней части двери, по одному дюйму с каждого конца.



ШАГ 13

Фото: блог Ohoh для Боба Вила

Наконец, поднимите дверь и приготовьтесь задвинуть ее на место. Вы можете попросить партнера помочь вам удерживать раздвижную дверь, сделанную своими руками, пока вы ставите ее на «дорожку» — настенный карниз. Здесь наш карниз проходит от стены до стены. Но если это не так с вашим комплектом, возьмите пару кронштейнов для карниза, чтобы закрепить его на одной стене с дверным проемом.

Advertisement

Сначала проденьте карниз через дверные кольца, затем придвиньте дверь к стене так, чтобы она была достаточно близко для установки карниза, но с достаточным пространством для того, чтобы дверь могла вращаться вперед и назад. Раздвижная дверь, сделанная своими руками, должна стоять прямо (не наклоняться), при этом весь вес должен опираться на ролики, а не тянуться за стержень — он предназначен только для направления двери. Теперь проверьте, чтобы стержень был строго горизонтален, и отметьте место, где он соединяется со стеной. (Вот тут и пригодится напарник!) Прикрутите стержень к стене, и этот проект представляет собой открытый и закрытый случай.

Фото: блог Ohoh для Боба Вила

Ама увлекается своими руками и является творческим человеком, стоящим за блогом Ohoh. Ей нравится домашний декор, освещение и мебельные проекты, которые могут включать в себя рисование, шитье, сверление… независимо от техники! Все, что у нее есть под рукой, является источником вдохновения для творчества и корма для ее серьезной зависимости от вторичного использования.

Advertisement

Восемь советов по изготовлению раздвижных дверей

В этом видео Крис Саломоне шаг за шагом подробно рассказывает о том, как он делает раздвижные двери для различных деревообрабатывающих проектов.

Крис Саломоне делает простые и сложные типы раздвижных дверей и рассказывает, как их делать. Оба функциональны, и любой может сделать любой без какого-либо оборудования!

Вы можете найти больше замечательных проектов и техник Криса Саломоне на его сайте.

Рекомендуемые инструменты:

Направляющая Rockler JIG IT для установки под монтаж Настольная пила Rockler для поперечной резки Направляющая Rockler Portable Drill с тисками Прецизионный угловой датчик Rockler Комплект направляющих для ящиков Blum Tandem Plus Blumotion Soft Close Система адаптивной резки Kreg

Крис Саломоне: Если вы видели многие из моих прошлых проектов, то вы знаете, что раздвижные двери — это функция, которую я использую во многих проектах, которые я создаю, и есть много Причины, почему. Во-первых, как вы могли догадаться из названия, по сравнению с чем-то вроде обычных распашных дверей или ящиков они дешевле, особенно если вы делаете это так, как я собираюсь показать вам, что не требует никакого оборудования. .

Во многих случаях раздвижные двери работают там, где распашные двери или ящики не подходят из-за ограниченного пространства. Хорошим примером этого может быть что-то вроде этой кровати, которую я построил, где с одной стороны я мог использовать ящики, а с противоположной стороны, которая очень близко к стене, они не подходили, поэтому я использовал раздвижные двери. В-третьих, потому что часто, опять же, особенно по сравнению с распашными дверями, я лично думаю, что они выглядят круче.

Возьмем, к примеру, эту консоль. Я в основном разделил кабинет на три части. В этой секции есть два ящика, а в этой секции есть раздвижные двери. Я просто думаю, что две распашные двери, такие длинные и узкие, выглядели бы глупо. Теперь, очевидно, это субъективно, и вы можете думать по-другому, но я думаю, что мы все можем согласиться, по крайней мере, надеюсь, после того, как это видео закончится, что раздвижные двери действительно легко и быстро сделать. Давайте углубимся в это.

Финансирование Foureyes Furniture частично обеспечивается сторонниками на Patreon. Если вы хотите узнать, как вы можете поддержать шоу, перейдите по ссылке в описании. Всякий раз, когда я делаю раздвижные двери, они всегда делятся на две категории. Я буду называть их канавками полной ширины и канавками ширины языка. Канавки полной ширины будут, как следует из названия, всякий раз, когда вы сделаете канавку достаточно широкой, чтобы вся панель поместилась в ней. Канавки шириной с шпунт, с другой стороны, имеют более узкую канавку, в которую входит только шпунт или шпунт двери.

Кстати, несмотря на то, что мы называем их, например, канавками по ширине двери, на самом деле канавка должна быть шире двери. Я рекомендую около 1/16 дюйма. Это хороший компромисс, когда он должен быть достаточно тугим, чтобы у вас не было тонны помоев, но достаточно свободным, чтобы дверь могла скользить, без проблем. Итак, первое, что вам нужно подумайте о том, какую версию вы хотели бы сделать. У обоих есть свои преимущества и недостатки. Преимущество канавок полной ширины заключается в том, что они немного проще. Это потому, что вам не нужно резать язык на дверь, так что на один шаг меньше.0003

Поскольку языка нет, для определения идеального размера требуется меньше математики. Давайте начнем с полноразмерной версии, потому что она проще. Затем, как только вы освоитесь с этим, у нас будет действительно хорошая база для перехода к версии с шириной языка. Хорошо. На самом деле, независимо от того, какой тип вы делаете, первое, что нам нужно сделать, это вырезать пазы, в которые будут входить раздвижные двери. Я всегда делаю эти канавки двумя способами: на настольной пиле или с помощью фрезера.

Я бы сказал, что примерно в 80% случаев, когда я вырезаю такого рода канавки, я использую фрезер. Это потому, что он немного более универсален. Позволь мне объяснить. Практически единственная ситуация, в которой будет работать настольная пила, — это если ваши канавки охватывают всю длину вашего изделия. Хорошим примером может быть этот шкаф. Если ваши раздвижные двери охватывают только часть шкафа, это означает, что вам нужно вырезать канавку, которая частично останавливается в разрезе, и фрезер будет лучше. Что-то вроде этого шкафа, где раздвижные двери находятся только в этой части изделия.

Тем не менее, даже если двери охватывают всю длину вашей детали, все равно будут моменты, когда вы все равно не захотите использовать настольную пилу для вырезания канавок. Это потому, что, в зависимости от типа столярного изделия, которое вы собираетесь использовать, вы можете в конечном итоге выставить их в финальной части. Что-то вроде скошенной туши, это нормально, настольная пила подойдет. Что-то вроде шкафа, в котором используются шпунты, также подойдет, но шпунты должны быть глубже, чем канавки, которые вы вырезаете.

Принимая во внимание, что что-то вроде шкафа с стыковыми соединениями не будет работать, если вместо этого вы не соедините панели таким образом, что довольно нелепо. Это не сработает. Если только вы не согласны видеть их обнаженными по бокам. Для мебели для магазина или чего-то еще это нормально, но для предмета мебели я бы, вероятно, поискал лучшее решение или использовал фрезер, чтобы я мог просто остановить разрез под моей боковой панелью.

Проще говоря, если канавки могут проходить по всей длине, не вызывая проблем, настольная пила или фрезерный станок подходят. Если канавку нужно остановить, воспользуйтесь фрезером. Теперь вы знаете, какой инструмент использовать, и мы можем приступить к их вырезанию. Это довольно просто. Если вы используете настольную пилу, просто установите упор так, чтобы канавка располагалась на любом расстоянии, которое вы хотите. Вы можете сделать его шире, чем кривая вашего лезвия, либо отрегулировав направляющую так, чтобы она делала несколько проходов, либо используя плинтус, чтобы вырезать более широкую канавку.

Если вы используете фрезер, вы можете сделать то же самое, используя стол для фрезерования, но чаще всего, я думаю, проще использовать ручной фрезер с направляющей. Если у вас есть один с погружным основанием, это еще лучше. Кстати чаще всего. Вы будете прорезать канавки в нескольких вставках, чтобы вы могли поместить в шкаф две или более дверей, которые скользят одна за другой. Очевидно, есть некоторые переменные, но я бы не стал делать расстояние между дверями меньше четверти дюйма. В противном случае эта деталь может начать шататься. Позже в видео мы поговорим подробнее о том, как вы можете оставить широкий зазор здесь, но сохранить узкий зазор между дверями.

Следующий вопрос: насколько глубокими должны быть ваши борозды? Здесь все становится немного сложнее, но, к счастью, это довольно простой трюк. То есть канавки, которые вы вырезаете в верхней части, должны быть глубже, чем канавки, которые вы вырезаете в нижней части. Это сделано для того, чтобы дверь можно было задвигать и выдвигать после того, как шкаф собран. Теперь, я полагаю, технически вы могли бы отказаться от этого и просто установить дверь, пока вы собираете свой шкаф, и тогда они будут заперты там навсегда, но это было бы довольно плохо по целому ряду других причин, которые мы не собираюсь вникать.

В любом случае, вопрос, который вы, вероятно, задаете, заключается в том, насколько глубоко вы должны их резать. То, что я обычно делаю, это глубина 1/8 дюйма для нижних канавок и глубина 3/8 дюйма для верхних канавок. Если вам нравятся миллиметры, скажем, 3 мм и 9 мм. Затем, что касается самих дверей, вы захотите их обрезать так, чтобы этот размер был равен расстоянию от нижней части нижнего паза до внутренней поверхности вашей верхней панели, плюс немного. Давайте просто представим, что мы работаем с 10-дюймовым отверстием. Это расстояние составляет 10 1/8 дюйма. Я вырезал свои двери еще на 1/8 дюйма длиннее, то есть 10 1/4 дюйма.

Теперь, когда вы это сделали, давайте перейдем к версии с шириной языка, которая, как я уже сказал, определенно сложнее из двух. Тем не менее, если вы будете следовать рабочему процессу, который я собираюсь создать, вы увидите, что это на самом деле не так уж сложно. Вы можете подумать: «Если это вообще сложно, зачем мне вообще это делать?» Простой ответ заключается в том, что на самом деле это просто более приятный и элегантный подход.

На мой взгляд, такой подход дает три основных преимущества. Первое преимущество заключается в том, что вы можете использовать более толстые двери, не требуя более толстых канавок. Скажем, например, вы хотели использовать двери толщиной 3/4 дюйма. Что ж, пара канавок толщиной 3/4 дюйма по всей длине вашей детали просто выглядит уродливо по сравнению с парой канавок 1/4 дюйма. Второе преимущество заключается в том, что они работают более плавно, потому что в нижней части двери меньше материала, скользящего внутри канавок, поэтому меньше материала, меньше трения, более плавная работа. нужно оставить между вашими дверями.

Что ж, использование шпунта или шпунта позволит вам сделать этот гребень толще и прочнее, а также свести к минимуму расстояние между самими дверьми, что, опять же, выглядит лучше. Хорошо, таковы преимущества и почему я думаю, что вам следует серьезно подумать о том, чтобы сделать это таким образом. Как я уже сказал, это более сложная задача. У меня есть много готовых анимаций, рисунков и отснятого материала, которые, я думаю, действительно покажут, что эта техника не так уж сложна.

Хорошо, предположим, что вы никогда этого раньше не делали, поначалу это будет звучать довольно технически. Если это звучит запутанно, я настоятельно рекомендую вам вернуться к этому месту и посмотреть его, может быть, два или три раза. Я уверен, что если вы это сделаете, все начнет обретать смысл. Давайте остановимся на этом примере шкафа с отверстием 10 дюймов и нижней канавкой глубиной 1/8 дюйма и верхней канавкой глубиной 3/8 дюйма. Первое, что нам нужно сделать, это определить, какая ширина нашей дверной панели нужна. Я настоятельно рекомендую начать с большего размера и следовать такому порядку операций, чтобы получить хорошую посадку. Мы начнем с выяснения расстояния между канавками. Для нас это 10 дюймов + 1/8 дюйма + 3/8 дюйма, поэтому 10 1/2 дюйма

Мы начнем с того, что обрежем нашу дверь до ширины 10 1/2 дюйма. Теперь, когда двери будут вырезаны, я возьму обрезки и отмечу линию на 3/16 дюйма и установим лезвие, чтобы оно соответствовало этой высоте. и это позволит установить длину язычка в нижней части наших дверей, и, поскольку мы знаем, что канавка, в которой он сидит, имеет глубину 1/8 дюйма, это означает, что плечо этого выреза будет сидеть на 1/16 дюйма. выше проема. Я собираюсь набрать это на моем куске ненужного материала, ходить туда-сюда к моему шкафу, чтобы довести его до точки, где он будет легко скользить. Помните, вам не нужна суперплотная посадка.

Как только я буду доволен скольжением, я вырежу его на нижней части своих дверей. Часто, когда я делаю это, после первоначального разреза, который определяет ширину моего языка, мне нужно отрегулировать упор, чтобы убрать лишний материал. Кроме того, всякий раз, когда вы режете детали вертикально на настольной пиле, как вы видите, что я делаю здесь, я действительно рекомендую использовать перьевую доску. Я использую этот от Rockler, который называется Double Featherboard, я думаю, потому что вы можете складывать их выше, что действительно полезно на больших панелях.

Итак, далее мы собираемся сделать отметку, равную размеру нашего открытия от нижнего плеча. Для нас это было 10 дюймов. Если бы мы вырезали плечо для верхнего язычка здесь, он бы не подходил, и это действительно похоже на концепцию, которую мы уже рассмотрели на дверях с пазом во всю ширину, но здесь, критический размер — это расстояние между двумя плечами, и оно должно быть таким, чтобы мы могли вставить дверь, вставив ее достаточно глубоко в верхний паз, чтобы, когда плечо ударяется о внутреннюю часть нашей верхней панели, нижний язычок находился достаточно высоко. чтобы очистить внутреннюю поверхность нижней панели и наклониться в паз.0003

Теперь я мог бы продолжать объяснять это все больше и больше, но мне кажется, что чем больше я говорю об этом, тем более запутанным это звучит, так что, действительно, вот важная часть. От той отметки, которую мы только что сделали в верхней части двери, отмерьте еще 1/4 дюйма ниже, и именно здесь вы собираетесь установить свое верхнее плечо. Теперь вы можете подумать: «Почему бы не сэкономить шаг , и вместо того, чтобы измерять вверх 10 дюймов, а затем вниз на 1/4 дюйма, просто измерьте 9 3/4 дюйма, и вы совершенно правы, но причина, по которой я описал это таким образом, заключается в том, что идея 10- Во-первых, дюймовое отверстие — это всего лишь гипотетика.0003

Независимо от того, какое отверстие у вашего шкафа, на этом шаге вы должны физически измерить это расстояние, а затем вычесть из него 1/4 дюйма. Другими словами, расстояние до плеч = открытие шкафа — 1/4 дюйма и не обязательно 9 3/4 дюйма. Чтобы настроить настольную пилу для выполнения этого разреза, мы хотим измерить расстояние между нашей новой меткой и верхней частью дверной панели. Затем я собираюсь отметить ее на другом лоскуте. кусок и снова наберите высоту лезвия и настройку упора, убедившись, что при этом проверяется соответствие. Как только я буду доволен этим, я сделаю разрез на моих настоящих дверях, точно так же, как мы сделали, когда мы делали нижний язычок.

Теперь, если мы попытаемся установить наши двери, они все равно не подойдут. Это потому, что вы помните, что когда мы изначально вырезали нашу панель, мы намеренно оставили ее немного слишком большой. Прямо сейчас язык на верхней части двери немного слишком длинный. Плечо на правильном месте, язычок слишком длинный, и, на самом деле, если вы пойдете его устанавливать, вы точно увидите, насколько он длиннее, чем должен быть. Нам просто нужно обрезать его настолько, чтобы нижний язычок мог очистить панель. Вместо того, чтобы измерять что-либо здесь, я просто установил упор моей настольной пилы, чтобы отрезать крошечный отрыв от верхнего языка.

Я рекомендую проветривать сторону слишком консервативного кроя и просто несколько раз пройтись туда-сюда, пока не получите хорошую посадку. Как только вы это сделаете, вы можете оставить свой забор на месте, чтобы отрезать верхнюю часть остальных язычков вашей двери. Есть еще кое-что, что можно показать вам, но пока это свежо, давайте быстро подведем итоги. По сути, то, что мы сделали, это пробрались к двери. Мы знаем, насколько велик был этот зазор, мы обрезали дверь до этого размера, мы обрезали наш нижний шпунт так, чтобы он был на 1/16 дюйма длиннее, чем глубина нижнего паза.0003

Мы перенесли метку на верхнюю часть нашей двери, которая была равна расстоянию в проеме нашего шкафа, и мы сделали метку на 1/4 дюйма ниже этой отметки и сделали ее там, где начинается верхнее плечо. Затем мы обрезали длина верхней части нашей двери, чтобы мы могли физически установить их. Опять же, это может показаться немного запутанным, но, честно говоря, это довольно легко сделать. рекомендуем вам ознакомиться с нашими планами. Мы очень усердно работаем над ними, чтобы брать сложные сборки и делать их действительно удобоваримыми, чтобы их мог построить любой. Честно говоря, то, что вы только что посмотрели, было так же близко его сердцу и технично, как этот материал на самом деле Если вы можете посмотреть это три раза и уложить в голове хоть немного, то все это возможно. Если вам интересно, посмотрите их, у нас будут ссылки в описании, а также в качестве ссылки на пример главы.

Хорошо. Несколько минут назад, когда я говорил о преимуществах выполнения этой техники, я упомянул, что у вас будет возможность сделать гребень между дверями толще и прочнее, одновременно увеличивая зазор между дверями. сами по себе меньше, и это действительно легко увидеть на этом рисунке. Как видите, плечи на самом деле немного нависают над канавкой, и чем толще ваши двери, тем больше они могут нависать.

Вместо того, чтобы этот зазор должен быть больше ширины вашего гребня, он может быть меньше ширины вашего гребня, и, на самом деле, если вы используете шпунты вместо шпунта, зазор становится еще меньше. Если вы хотите, вы можете заставить шпунты зеркально отражать друг друга, и вы можете сделать зазор равным нулю. Я бы не стал этого делать. На самом деле, еще кое-что, чего мы еще не коснулись, — это идеальная толщина для этих дверей. Как правило, я стремлюсь к размеру от 1/2 до 3/4 дюйма, и в конечном итоге я остановился на толщине дверей.

Для чего-то вроде этой детали, где двери размером всего около 9 дюймов на 20 дюймов, я собираюсь приблизиться к толщине 1/2 дюйма. Если бы я делал действительно большую дверь, я бы, вероятно, больше наклонял 3/4″. Двери толщиной 1/2 дюйма должны быть достаточно толстыми, чтобы чувствовать себя прочными для большинства дверей малого и среднего размера, но чем больше ваша панель, тем больше шансов, что там будет чаша, которая может стать проблемой. На самом деле, если вы посмотрите на этом снимке вы можете видеть, что мои панели были довольно чашевидными, но этого было недостаточно, чтобы визуально заметить это в готовой детали, и операция все еще была очень хорошей, так что я в порядке.0003

На чем-то вроде этих дверей, которые были больше, вы можете видеть, что я выбрал рамно-панельную дверь, которую будет легче держать плоской.
