Как сделать вертикальный мангал: особенности и преимущества конструкции, сборка своими руками, чертежи

делаем своими руками, подробные фото видео инструкции

Шашлык остается одним из дорогих сердцу блюд русского человека на природе. И достаточно традиционным по своему способу приготовления. Но все не так просто. Придуман новый способ жарки мяса в мангале.

Мангал вертикального приготовления шашлыков сконструировал народный кулибин А.П. Логинов. Его супруга, поддерживая здоровое питание, была против мяса, зажаренного на открытом огне.

Оглавление:

  • 1 Зачем нужен вертикальный мангал?
  • 2 Как сделать своими руками?
    • 2.1 Конструкция закрытого типа
    • 2.2 Конструкция открытого типа
  • 3 Преимущества и недостатки
  • 4 Заключение

Зачем нужен вертикальный мангал?

Всемирная организация здравоохранения доказала, что жир, падающий с мяса на угли, образует канцерогенное вещество бензпирен. Но канцероген не просто остается внизу, а с помощью дыма поднимается наверх, оказываясь в еде.

Справка! Употребление канцерогенов увеличивает риск развития злокачественных опухолей в организме человека (cancer в переводе с латинского языка – рак, а γεννάω (генао) с древнегреческого – рождаю).

Инженер-механик нашел способ, позволяющий избежать скопления бензпирена на мясе. И теперь его мангал с вертикальным расположением шашлыков заслуженно именуют мангалом эко.

Как сделать своими руками?

Конструкция закрытого типа

Для самостоятельного изготовления нетрадиционной жаровни инженерное образование необязательно. А вот навыки обращения с болгаркой и сварочным аппаратом пригодятся.

Материал используется разный. Чугун обладает хорошими износостойкими свойствами, но труден в обработке. Оцинкованная сталь имеет декоративный вид, но многих пугает ее возможность выделять токсичные вещества при нагреве до высоких температур. Скептики на это возражают, утверждая, что добиться такого при обычной жарке шашлыков невозможно.

Самыми популярными остаются металл в виде листов и нержавеющая сталь. Нержавейка признается заводскими производителями топливных сооружений лучшим материалом – она износостойкая, не боится перепадов температуры.

Чертеж №1.

Приготовленные заранее чертежи помогут не ошибиться в размерах и верно рассчитать пропорции. Каждую сторону внешнего короба лучше вырезать в форме трапеции из листов от 2 до 4 мм стали. Опытные умельцы рекомендуют брать от 3 до 5 мм.

Двухмиллиметровый металл обгорает за 3 года использования и быстро деформируется, зато хорошо подходит для мобильного варианта шашлычницы. Пятимиллиметровый металл сделает мангал тяжелым, но прочным и с длительным сроком эксплуатации – до 10 лет и больше.

Расширение вверху и сужение книзу основного корпуса позволяет делать закладку и вынимание шампуров быстрым, а наблюдение за жаркой удобным. Немаловажным моментом является и экономия топлива при достаточном объеме жара. Сварены углы должны быть под небольшим углом, примерно в 75 градусов.

Учтите! Длина сторон кожуха должна позволять вмещать шампур в вертикальном положении от ручки до кончика, чтобы жало могло упереться в дно конструкции. Или сделать отверстия в днище для острия вертелов.

Для удержания шампуров сверху приваривают четыре горизонтальные планки по периметру короба. А можно загнуть его стенки, выполнив по краям резьбу: углубления, в которые будут помещаться стержни шампуров, на расстоянии около 6 см друг от друга. Если отверстия сделать глубокие, это позволит отодвигать мясо подальше от угля к стенкам или наоборот, поближе, для качественного приготовления мяса.

Чертеж №2.

Также для творческого кулинарного подхода возможно перемещение шампуров из одного отверстия в другое: распределение тепла в коробе различно – ближе к углам прохладнее. Устанавливать шпажки нужно под углом, идущим параллельно трапециевидной форме топливника.

Выполнение короба своими руками из металла является первой частью работы. Вторая заключается в создании ящика для топлива из сетки, который устанавливается в центре мангала. Сетка не должна быть крупной, чтобы угли не вываливались из нее, но и не мелкой, — это увеличит время приготовления и затруднит обмен воздуха.

Высота топливника должна быть равна коробу, пропорции те же, но размера в два раза меньше, чтобы расстояние от стенок внутреннего короба до внешнего кожуха было приблизительно 20 сантиметров. В обычном мангале лучшей высотой от углей до мяса большинство считают 12-15 см, это же правило применимо и для вертикального мангала. В днище ящика для топлива нужно сделать отверстия по центру для циркуляции воздуха.

Обратите внимание! Ножки для мангала делают, учитывая рост того, кто будет готовить мясо, чтобы ему было сподручно подкладывать дрова или древесный уголь, устанавливать шампура и следить за приготовлением пищи.

Если мангал сделан не из листов нержавеющей стали, а из металла, нужна покраска. Не помешает и акриловый лак, состав которого отталкивает воду. Пренебрежение к окрашиванию изделия ручной работы может привести к образованию ржавчины и недолговечности. Красить внутри бесполезно, ни одно покрытие не выдержит высоких температур, да и не нужно. А вот аккуратно покрашенные внешние стороны мангала улучшат его вид, и конструкция будет хорошо вписываться в любой окружающий пейзаж.

Краску нужно выбрать безопасную, не выделяющую вредных веществ и при этом термостойкую. Кремний-органические эмали или краски, устойчивые к высоким температурам, хорошо для этого подойдут.

Конструкция открытого типа

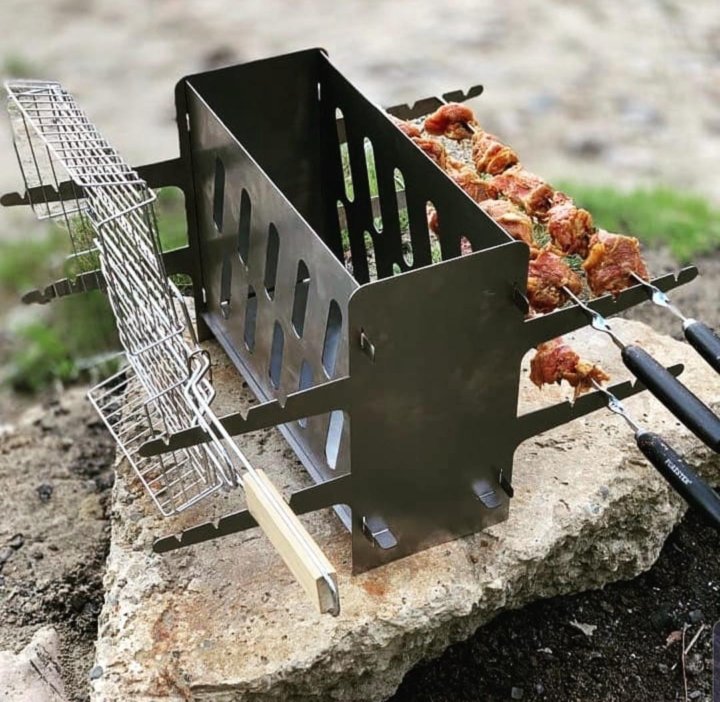

Вертикальный мангал без внешнего корпуса обычно делают разборным и берут с собой в поездку. Это тот же центральный короб из сетки, но по его бокам расположены друг над другом зубчатые выступы, на которые кладут шампура в обычном для всех горизонтальном положении. При этом экологичность приготовленной пищи сохраняется, ведь огонь располагается сбоку, а не под мясом. Такой мангал может быть как односторонним, так и двухсторонним. Только переворачивать шампура нужно будет чаще, есть риск одностороннего приготовления мяса.

Преимущества и недостатки

Угольный вертикальный мангал конкурирует с горизонтальным благодаря своим качествам:

  • Приготовленный в нем шашлык содержит меньшее количество канцерогенных веществ, которые допустимы Всемирной организацией здравоохранения в дозе не более 0, 36 микрограмм в день.
    При исследовании учеными в обычном шашлыке было обнаружено 60 мкг на килограмм мяса и больше;
  • Улучшенный теплообмен мангала вертикального приготовления способствует обжариванию мяса одновременно со всех сторон, что снижает трудозатраты на переворачивание шашлыка, хотя без этого не обойтись;
  • Мясной жир и сок не капает на угли, создавая копоть и едкий неприятный дым;
  • Количество вертикально приготовленного мяса по-восточному за одну порцию возрастает в разы по сравнению с горизонтальным и может доходить до 7 кг;
  • Пожарная безопасность приготовления пищи в такой конструкции выше, риск возгорания и получения ожогов уменьшается.

Чертеж №3.

Справка! В углах вертикального мангала температура меньше, чем в середине сторон. Особенность распределения тепла не стала проблемой, а превратилось в дополнительное достоинство. Ближе к углам на шампура нанизывают рыбу и овощи, а в середину сторон размещают стержни с мясом.

Недостатки вертикальной жаровни для шашлыка сводятся в более длительном времени приготовления, так как мясо от углей все же расположено дальше, чем в обычном мангале. Также есть сила привычки, заставляющая заядлых шашлычников отмечать, что запах и вкус все же не тот, что при горизонтальной жарке.

Заключение

Проблема здоровой пищи, экологичной и безопасной для людей, становится все актуальнее. Онкологическим заболеваниям подвержены все. Ограничить от лишнего канцерогенного фактора поможет оригинальный мангал, разработанный и запатентованный талантливым русским инженером. При этом сделать такой же, немного потрудившись, можно самостоятельно.

особенности конструкции, плюсы и минусы

Главная » Крупные конструкции

На чтение 5 мин Просмотров 1.2к. Опубликовано Обновлено

Во время приготовления шашлыка жир, капающий на дрова, провоцирует увеличение концентрации бензапирена в дыме. Это сильнейший канцероген, обладающий мутагенным и тератогенным эффектом. Этой проблемы можно избежать, если сделать вертикальный мангал своими руками.

Содержание

  1. Что представляет собой вертикальный мангал
  2. Преимущества вертикального мангала
  3. Виды и особенности конструкции
  4. Как сделать вертикальный мангал из металла
  5. Правила использования

Что представляет собой вертикальный мангал

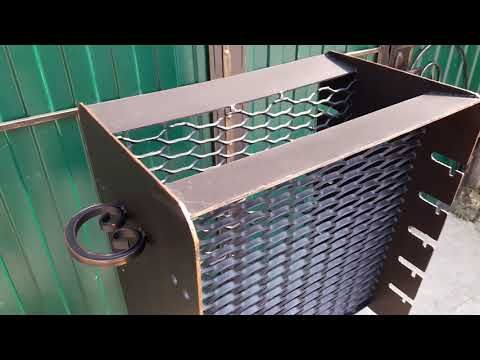

Вертикальный мангал

Конструкция вертикального типа отличается от классической тем, что прямой контакт дыма и мяса отсутствует. Приготовление осуществляется за счет исходящего от топлива жара, а продукты горения удаляются отдельно.

Типы жаровень:

  • Боковые. Топочная камера располагается вдоль стены, а напротив нее крепятся нанизанные на шампуры продукты.
  • Центральные. Цилиндр или прямоугольник из стальной сетки крепится по геометрической середине корпуса к его днищу. На внутренние стенки устанавливаются крепления для укладки или подвешивания шампуров.

Варианты и размещения шампуров:

  • Горизонтальное. Как правило, применяется для изделий с боковым очагом. Шампуры укладываются на вырезы выступающих стенок и периодически прокручиваются и меняются местами.
  • Вертикальное. Данный способ применяется в сооружениях с вертикальной ориентацией. Прутья подвешиваются в прорези, сделанные на карнизах по верху стенок.

Поддоны ставят в нижней части мангала. Полотно под очагом делается из просечки, изготовленной на станках с ЧПУ. Размер ячей обеспечивает проваливание пепла, но удержание углей. Под едой ставится сплошной поддон, в который стекает жир и сок.

Преимущества вертикального мангала

Кронштейны расположены так, чтобы продукты при готовке можно было перемещать ближе к углям или дальше

Вертикальный круговой мангал по сравнению с горизонтальными аналогами имеет следующие преимущества:

  • Емкость. В среднем она выше в 2-4 раза при одинаковом весе и размерах.
  • Безопасность. Контакт дыма с едой отсутствует, она защищена от попадания канцерогенных веществ.
  • Функциональность. Одновременно можно приготовить рыбу, овощи, свинину, птицу. Они не будут соприкасаться, перебивая запах друг друга.
  • Практичность. Кронштейны устроены так, что продукты перемещаются ближе или дальше к углям, что способствует достижению лучшего результата.

Сделать металлический мангал вертикального типа можно самостоятельно, без специальных навыков и инструментов.

Виды и особенности конструкции

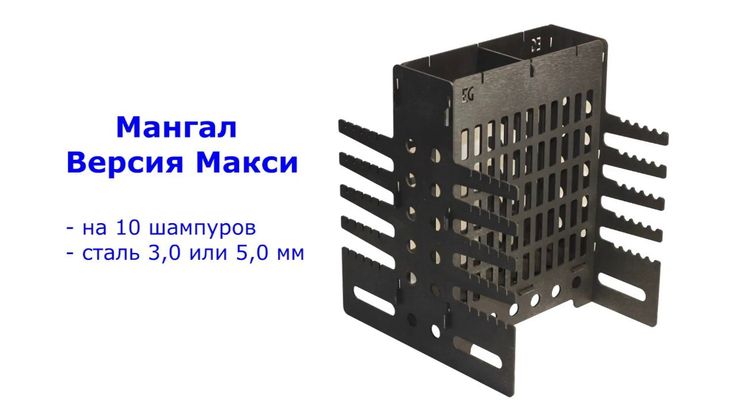

Переносной мангал

Различают такие виды вертикальных мангалов:

  • Переносные. Сооружения имеют небольшие габариты. Подразделяются на возимые и носимые. Разборный весит всего несколько килограмм и в сложенном виде умещается в рюкзаке или футляре типа «дипломат». Отлично подходит для туристов.
  • Стационарные. Сооружения отличаются крупными габаритами и массивностью. Устанавливаются на заранее подготовленную площадку на опорах или вмуровываются в фундамент. Металл берется толщиной 4-6 мм, что обеспечивает длительное применение. Широко применяются элементы декора в виде накладных кованых деталей и гравировки.

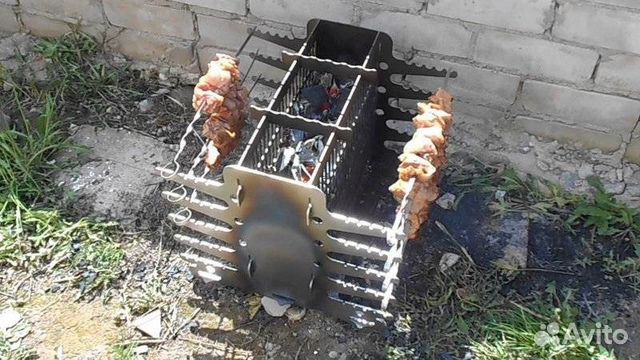

  • Открытые. Представляют собой легкую рамку с сеткой для топлива и расположенными рядом боковыми опорами для шампуров. Отличаются небольшим весом, в большей части имеют разборное устройство. Минус в низком КПД и потенциальной возможности загрязнения.
  • Закрытые. Изделия имеют полностью закрытый со всех сторон корпус, с расположенными на внутренних стенках кронштейнами. Используется практически вся тепловая энергия, а замкнутая конфигурация защищает внутреннее пространство от грязи и ветра.

Следует предусмотреть вероятность осадков при использовании мангала. Не лишней будет небольшой съемная крышка из жести.

Как сделать вертикальный мангал из металла

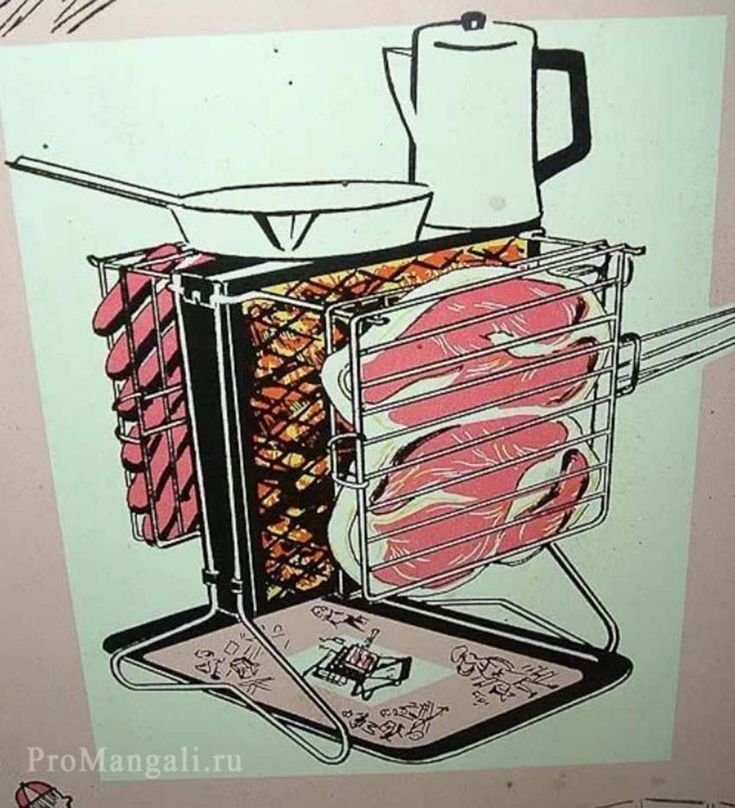

Проект открытого мангала

Начальным этапом работы является проектирование. Чтобы сделать хороший вертикальный мангал, чертеж нужно выполнить грамотный и подробный. На основе плана составляется смета и проводится расчет материалов.

Список инструментов:

  • болгарка;
  • уровень;
  • сварка;
  • дрель;
  • рулетка;
  • угольник;
  • плоскогубцы;
  • гаечные ключи;
  • отвертки.

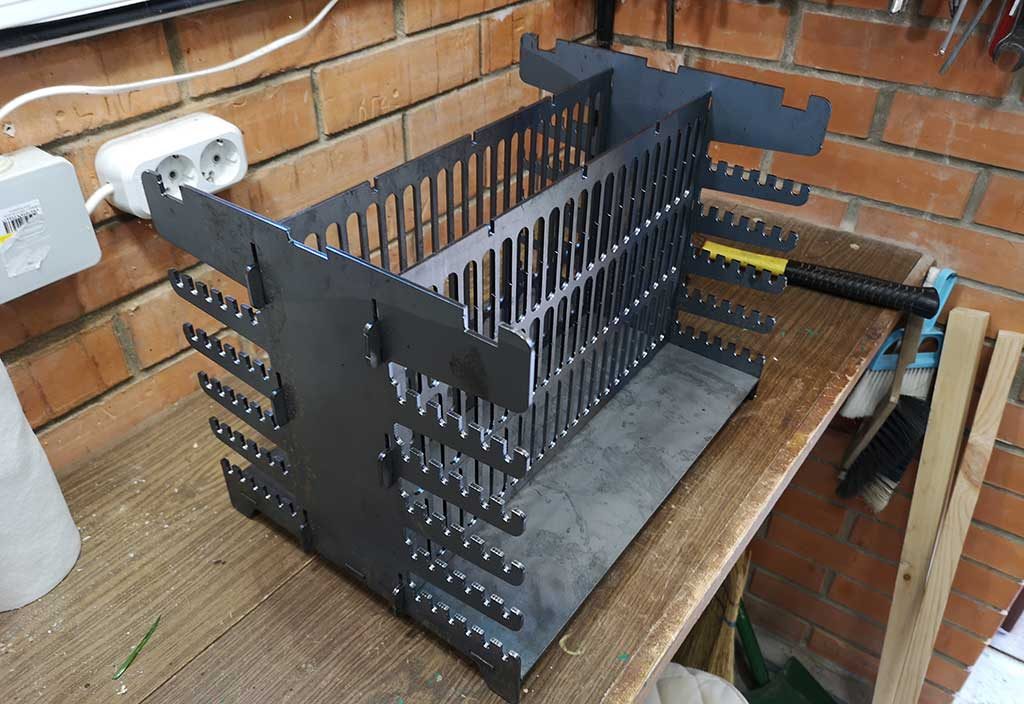

Для вертикального мангала потребуется просечка

Перечень материалов:

  • листовая сталь, лучше нержавейка или огнеупорный сплав;
  • профильная труба 20х40 мм:
  • уголок 30х30 мм;
  • просечка;
  • электроды;
  • болты с гайками;
  • малярная кисть;
  • огнеупорная краска.

Для монтажа стационарного сооружения дополнительно потребуется бетон, тротуарная плитка и арматура.

Подготовка материалов

Делать мангал следует в такой последовательности:

  1. Разложить на ровной поверхности железо, провести разметку в соответствии со схемами. Перепроверить точность нанесения линий.
  2. Раскроить листы и просечку, нарезать заготовки для стен и дна. Делать это лучше болгаркой, сначала тонкими дисками, а затем шлифовальными для выравнивания краев и удаления заусенец.
  3. Собрать сетку. В зависимости от наличия инструментов и навыками работы с ними это делается сваркой или уголками на болтах.
  4. Присоединить топку к днищу, в котором предварительно сделано отверстие для пепла. Здесь тоже выбирается удобный способ.
  5. Собрать стенки кожуха. Обработать стыки, если использовалась сварка. По краям приделать уголки, которые будут использоваться в качестве подвесов для шампуров.
  6. Состыковать модули днища и кожуха. Сточить выступающие части, зашлифовать углы.
  7. Собрать опорную систему. Это могут быть закрепленные на корпусе ножки или рама, на которую устанавливается чаша в сборе. Второй вариант дает возможность снятия мангала и его замены после износа.
  8. Прикрепить к изделию фрагменты декора. Для фиксации можно использовать сварку, болты, заклепки.

В заключение сооружение нужно очистить от грязи, ржавчины и окалины, после чего обработать грунтовкой и покрасить.

Правила использования

Мангал лучше устанавливать под навесом

В собственном дворе следует подготовить часть территории для мангала. Предполагается наличие площадки и дорожек. Не помешает небольшой навес, чтобы защитить человека и мангал от осадков.

Розжиг нужно проводить в сетке при помощи бумаги и сухих щепок. По мере усиления горения подкладывать более крупные фрагменты топлива.

Укладывать шампуры можно после затухания пламени и образования тлеющих углей. В процессе готовки шашлыки нужно переворачивать и менять местами.

После окончания пикника нельзя заливать очаг водой, так как это чревато деформацией и трещинами. Когда печка остынет, ее нужно очистить от пепла. Данное вещество при контакте с водой становится химически активным и провоцирует коррозию металла.
