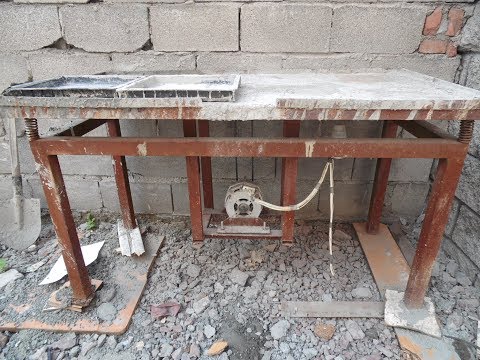

Как сделать вибростол для тротуарной плитки своими руками?

Вибростол для тротуарной плитки своими руками целесообразно создавать, если планируется изготавливать большое количество бетонных изделий. Благодаря этому появляется возможность сократить затраты на покупку отделочного материала для садовых дорожек, подъездной аллеи, гаража или для других задач. Если использовать подручные средства, себестоимость такой конструкции существенно уменьшается.

Самостоятельно изготовленный вибростол обойдется значительно дешевле.

Содержание

  • 1 Что такое вибростол для плитки
  • 2 Виды и типы вибростолов для производства плитки
  • 3 Конструкция вибропресса для тротуарной плитки
  • 4 Как сделать вибростол своими руками с горизонтальной вибрацией
  • 5 Какой двигатель лучше подойдет самодельному вибростолу
  • 6 Технология изготовления вибростола
    • 6.1 Станина
    • 6.2 Виброплатформа
    • 6.3 Вибродвигатель
    • 6.4 Заводской вибратор
    • 6. 5 Самодельный вибропривод
    • 6.6 Вибростол из автопокрышек

Что такое вибростол для плитки

Это вибропресс, предназначенный для производства отделочного материала разных видов:

  • брусчатки;
  • плитки;
  • элементов конструкции ступеней;
  • стеновых блоков;
  • заборных секций из бетона;
  • пеноблоков;
  • подоконников и др.

Механизм действия такой конструкции основан на способности продуцировать вибрационные волны, благодаря чему опорная рама совершает до 3000 колебательных движений за 1 минуту. Это позволяет уплотнять цементный раствор в формах, установленных на виброплощадке. В результате качество бетонных изделий многократно увеличивается: исчезают пузырьки воздуха из слоя материала, структура становится более равномерной, устраняется слоистость. Благодаря этому срок службы плитки возрастает. Она приобретает устойчивость к воздействию высоких нагрузок.

Виды и типы вибростолов для производства плитки

Различают следующие группы конструкций:

Виды вибростолов.
  • электрические;
  • гидравлические самодельные вибростолы.

Принцип действия в обоих случаях одинаковый: источник вибрационных волн (двигатель) передает колебания площадке, установленной на опорах. Разница заключается в конструкции: при сборке электрического вибростола необходимо предусмотреть возможность установки рабочей площадки на прочные рессоры. Если будет использоваться гидравлический пресс, для его изготовления не нужны пружины.

Существуют стационарные и мобильные конструкции. Отличаются они по габаритам и мощности. Так, первый из вариантов не предназначен для перемещения, а значит, в данном случае отсутствуют ограничения по габаритам. Если используется столешница больших размеров, на ней может быть установлено множество форм с раствором. Это требует увеличения мощности двигателя.

Кроме того, различают формировочные и расформировочные вибропрессы. Последний из вариантов используется редко в домашних условиях, т. к. современные формы для изготовления плитки создаются из гибких материалов.

Это позволяет извлекать готовые изделия самостоятельно, не применяя расформировочные установки.

Существуют и другие виды вибропрессов:

  • горизонтальные;
  • вертикальные.

Данные варианты конструкций отличаются по способу установки двигателя. Он считается наиболее простым. В бытовых условиях горизонтальный вибропресс изготовить легче, т. к. рама состоит из меньшего количества элементов. Кроме того, закрепить двигатель в этом случае несложно.

Конструкция вибропресса для тротуарной плитки

Основные элементы:

  • двигатель;
  • рабочая площадка, на которой будут устанавливаться формы с цементным раствором;
  • неподвижная рама — используется в качестве опоры для остальных элементов конструкции;
  • пружины — их размер зависит от габаритов рабочей площадки и мощности двигателя.
Конструкция вибропресса.

Если планируется изготавливать горизонтальный вибропресс, между опорной конструкцией и подвижной столешницей располагают рессоры. В случае с вертикальным вибростолом верхняя его часть, где устанавливаются формы с цементным раствором, имеет длинные ножки, которые соединяются с подвесами, зафиксированными на основании. Для упрочнения предусматриваются ребра жесткости. Такая мера является необходимой при использовании двигателя существенной мощности для обеспечения работы крупногабаритной конструкции.

Как сделать вибростол своими руками с горизонтальной вибрацией

Подготавливают материалы:

  • для изготовления рабочей площадки необходимо использовать металлический лист толщиной более 3 мм, тонкий материал брать не следует, это может негативно сказаться на прочности конструкции и поспособствует сокращению срока службы вибростола;
  • трубы, уголки или швеллер для создания жесткой опоры: они будут выполнять функцию ножек, причем изделия с круглым сечением более предпочтительны, т. к. на них легче зафиксировать пружины;
  • двигатель мощностью свыше 250 Вт, чем крупнее рабочая площадка, тем более производительным должен быть электромотор;
  • пружины: рекомендуется использовать изделия данного типа из каленой стали, они будут выдерживать интенсивные нагрузки без риска потери свойств, прочности;
  • для установки мотора крепление подбирается в индивидуальном порядке: выбор размера крепежа зависит от габаритов электромотора, способа его установки на площадке вибропресса.

Для изготовления в домашних условиях вибростола понадобятся следующие инструменты, оборудование:

Инструменты для изготовления самодельного вибростола.
  • электродрель для подготовки отверстий в конструкции;
  • сварочный аппарат: рекомендуется соединять металлические элементы данным способом, т. к. закладка стандартного крепежа может стать причиной выхода вибропресса из строя по причине ослабления креплений;
  • ножницы по металлу;
  • болгарка;
  • строительный уровень;
  • рулетка, линейка;
  • маркер.

На следующем этапе создаются чертежи. Эскизов при этом будет недостаточно, т. к. важно точно разметить отверстия, определить габариты конструкции. Тогда при нарезке металлических элементов погрешность будет минимальной и не придется дорабатывать стол.

Какой двигатель лучше подойдет самодельному вибростолу

В бытовых условиях достаточно использовать двигатель с минимальной мощностью. Так, подойдет электромотор от стиральной машины. Его минимальная мощность — 220 Вт. Такой производительности хватит для обеспечения нормальной работы вибропресса габаритами не более 70х70 см. В данном случае можно разобрать бытовой электроприбор, который не используется или сломан (только двигатель должен быть исправным).

Если планируется изготавливать крупногабаритный пресс (размеры до 180х80 см), рекомендуется специально приобрести двигатель. Например, подойдет модель ИВ-99E. Его характеризует высокая частота колебаний. Однако данный вариант двигателя целесообразно использовать только в случае, когда планируется изготавливать большое количество бетонной плитки.

Технология изготовления вибростола

Основные этапы создания пресса:

  1. На основании подготовленных чертежей выполняется нарезка материала в соответствии с заданными размерами.
  2. Применяется сварочный аппарат для соединения основных элементов конструкции. На менее ответственных участках допустимо устанавливать стандартный крепеж (болтовое соединение).
  3. В центральной точке столешницы приваривают швеллеры, на которых в дальнейшем будет закреплен двигатель.
  4. Пружины с одной стороны прочно фиксируются на опорах, а с другой — соединяются с рабочей площадкой.
  5. Когда конструкция будет готова, ее покрывают антикоррозионным составом, сверху — лакокрасочными материалами.
Чертеж для изготовления самодельного вибростола.

Недостатком самодельной конструкции является необходимость расположения двигателя на столешнице. Это способствует уменьшению площади рабочей поверхности. Учитывая данную особенность, необходимо при нарезке листового металла предусмотреть возможность установки двигателя без потери площади. В специальных вибропрессовых установках двигатель располагается сбоку или внизу конструкции.

Станина

Изготавливается неподвижная часть платформы. От ее прочности будет зависеть износоустойчивость конструкции. Если планируется изготавливать гидравлический вибропресс, в данном случае можно обойтись без пружин.

Тогда используют уголки, которые крепятся непосредственно к рабочей площадке. При этом получают жесткую конструкцию. Вибрационные волны распространяются от гидравлического двигателя. В данном случае интенсивность биения элементов узла гидравлики достаточно высокая, что позволяет обеспечить требуемый результат.

Виброплатформа

При изготовлении рабочей площадки в качестве основного варианта следует рассматривать металлический лист толщиной не менее 3 мм. Если такой возможности нет, допустимо применять менее надежный материал. Когда толщина металла не достигает 3 мм, лист рекомендуется усилить с помощью металлических уголков. Их располагают по периметру.

Если зафиксировать такие изделия так, что одна полочка будет располагаться на столе, а другая — в вертикальной плоскости, в данном случае обеспечивается высокая надежность конструкции. Так, наличие бортиков по периметру вибропресса не позволяет формам, в которых содержится цементный раствор, упасть. Этому может способствовать работа электродвигателя и вибрационные волны.

И, наоборот, когда планируется изготавливать крупные изделия из бетона (подоконник, ступени для лестницы и пр.), не следует устанавливать уголки так, что при этом образуются бортики по периметру. В данном случае рабочая площадь столешницы несколько уменьшается.

Вибродвигатель

Вибродвигатель необходимо выбирать по мощности.

Без данного узла вибропресс изготовить не получится. Наличие электромотора отличает такое оборудование от ручного инструмента. При выборе двигателя необходимо обращать внимание на мощность агрегата, частоту колебаний. Это основные параметры. Дополнительно учитывают размеры мотора. Когда создается малогабаритный вибропресс, нужно учитывать, что сверху на нем будет располагаться двигатель. Если он большой, на столешнице не удастся расположить достаточное количество форм. В результате скорость изготовления бетонных изделий уменьшится.

Заводской вибратор

Когда планируется приобретать мотор специально для установки на вибропресс, следует рассмотреть наиболее распространенный вариант — площадочный вибромотор ИВ 99Е. Его основные характеристики:

  • напряжение питания 380 В, значит, устройство подключается к выделенной линии, сечение провода должно соответствовать обеспечиваемой нагрузке;
  • потребляемая мощность — 500 Вт;
  • скорость вращения — 3000 оборотов в минуту;
  • масса — 12 кг;
  • рабочий ресурс — 700 часов.

Существуют и другие модели данной линейки (ИВ 99). Среди них можно подобрать однофазные агрегаты. Отличаются устройства по мощности, номинальному напряжению, ресурсу работы. Некоторые модели могут функционировать на протяжении 3000 часов.

Однако в бытовых условиях использовать такие агрегаты целесообразно лишь в случае, когда планируется наладить производственную линию по изготовлению плитки.

Самодельный вибропривод

Применяют электродрель. Она будет выступать в качестве источника волн вибрации. Достаточной силы биение обеспечивается благодаря соединению дрели с куском арматуры, которая предварительно была зажата в тиски. Можно также использовать мотор любого электроприбора умеренной мощности. Чтобы он способствовал появлению вибрации, предварительно на валу устанавливают эксцентрики.

Вибростол из автопокрышек

В качестве опор используют старые шины. Их устанавливают друг на друга. Для упрочнения конструкции покрышки соединяют болтами внутри. Принцип фиксации мотора такой же, как и в выше рассмотренном случае. Только меняется его локализация — он располагается на швеллерах снизу рабочей площадки. Это позволяет дополнительно установить мотор в шину.

изготовление вибростола для тротуарной плитки в домашних условиях

Для изготовления вибростола своими руками, кроме стандартного набора инструментов, необходим еще сварочный аппарат и навыки работы на нем. Заранее готовятся необходимые материалы в виде уголков и швеллеров. Продумывается конструкция стола и рассчитывается мощность необходимого двигателя. На таком приспособлении можно изготавливать тротуарную плитку на дачном участке.

  • Характеристика вибростола
    • Классификация оборудования
  • Подготовка необходимых материалов
  • Порядок выполнения работы
  • Варианты самодельного изготовления
    • Расформовочная конструкция
    • Нестандартные приспособления

Характеристика вибростола

Изготовление вибростола для тротуарной плитки своими руками оправдано если есть дачный участок. Используется тротуарная плитка на даче для мощения дорожек.

Предназначение стола заключается в уплотнении раствора с удалением из него пузырьков воздуха при изготовлении тротуарной плитки. Происходит это за счет колебательных движений рабочей поверхности. Эта вибрация обеспечивается работой двигателя, частота которого составляет 3 тыс. об/мин. Затем плитка вынимается из форм и отправляется на просушку.

Классификация оборудования

В зависимости от направления вибрации, столы бывают:

  • с горизонтальными колебаниями;
  • с вертикальными колебаниями.

Широкое распространение в России получили столы именно с горизонтальными колебаниями, но в некоторых случаях применяются и конструкции с вертикальной вибрацией.

Колебательные движения станины приспособления с горизонтальной вибрацией совершаются при помощи двигателя, у которого на валу установлен эксцентрик. Вращаясь, он вызывает вибрацию верхней половины стола.

По способу установки изделия бывают:

  • стационарные;
  • мобильные.

Если тротуарную плитку требуется на оборудовании сформировать, то такие столы называются формовочными. А в случаях, когда плитку нужно выбить из формы, изготавливается расформовочная конструкция.

Подготовка необходимых материалов

Чтобы хорошо представлять, как своими руками сделать вибростол, предварительно необходимо сделать чертеж. После этого необходимо начать заготавливать материалы для оборудования:

  • Для столешницы может быть применена фанера толщиной 14 мм. Такой стол будет работать без лишнего шума и за счет небольшого веса давать хорошую вибрацию. Если применяется лист металла, то его толщина может составлять 5−10 мм. Ресурс стола при использовании такого материала возрастает. В случае если используется лист толщиной 4 мм, то к нему требуется приварить ребра жесткости в виде уголков.
  • Заготавливаются металлические уголки 50×50 мм, которые будут привариваться по периметру столешницы. Они необходимы для того, чтобы формы с плитками не упали в процессе вибрации.
  • Швеллер, к которому будет крепиться мотор.
  • Металлические трубы для ножек.
  • Трубы для основания.
  • Пластины из металла для формирования подошв.
  • Пружины. Длина 113 мм.
  • Болты под пружины или стаканы.
  • Двигатель. Для небольшого стола достаточно мощности 700 Вт при напряжении 220 В. Если стол планируется использовать часто, то необходимо подобрать двигатель мощностью в пределах 1,2−1,5 кВт.

Порядок выполнения работы

Вибростол своими руками начинает формироваться с основания. На следующем этапе переходят к столешнице. Затем ведется общая сборка.

Этапы работы:

  • Отрезаются трубы, и варится рама. Габариты могут составлять 700×700 мм.
  • К раме привариваются ножки из труб и пластины подошвы. Вся конструкция крепится к полу болтами. Если этого не сделать, то стол в процессе работы будет перемещаться.
  • Если не планируется использование болтов, то к верхней части привариваются стаканы для пружин. Их высота составляет 60−70 мм, а внутренний диаметр должен быть больше наружного диаметра пружин на 2−3 мм.
  • На пружины ложится и приваривается лист металла. В некоторых случаях сварка не ведется. Для жесткости он снизу закрепляется уголками.
  • Внизу приваривается швеллер для крепления двигателя.
  • По периметру металлического листа привариваются уголки.
  • К швеллеру крепится двигатель.
  • Ведется пробный запуск оборудования.

При монтаже нужно следить, чтобы двигатель не касался пола.

Варианты самодельного изготовления

Изготовить своими руками можно разные конструкции вибростола. Рассмотрим возможные варианты самодельного производства.

Расформовочная конструкция

Такой вибростол нужен для извлечения высохшей плитки из формы. Конструкция вибростола особенно ничем не отличается от стандартной. Единственное отличие состоит в том, что в верхней части изготавливается отверстие.

Работы ведутся двумя способами:

  • Варится дополнительная столешница. Если пружины сверху не приварены, то замена проводится просто.
  • Дорабатывается родная столешница. Для этого с одной её стороны изготавливается съемный люк. Снизу подкладывается мягкое основание, куда падает плитка.

Процесс изготовления такой конструкции не вызывает особых трудностей.

Нестандартные приспособления

Изготовление вибростола своими руками дело довольно трудоемкое. Если возникает потребность в небольшом объеме тротуарной плитки, то используется упрощенная конструкция. Работу на ней можно выполнять на высоком уровне.

К таким разновидностям столов относятся конструкции:

  • Из покрышек. В зависимости от требуемой высоты берется 2 или 3 покрышки. Сверху на них ложится деревянный щит. По бокам делаются деревянные бортики, чтобы формы не съезжали. Можно прикрепить щит к верхней покрышке шурупами. На деревянную поверхность кладется форма с раствором. Постукивания резиновым молотком по дереву начинают создавать вибрацию. Допускается в нижней части деревянного щита крепление двигателя с эксцентриком.
  • Из ударной дрели или перфоратора. Для этого с одного торца деревянной плоскости крепится пластина из металла, а с другого прибиваются тряпки или резина. Мягкой частью делается упор в стену. К металлической пластине подводится перфоратор. Вместо сверла в него вставляется труба. Толщина ее должна быть такой, чтобы была возможность свободно войти в патрон. При включении перфоратора в сеть начинается хорошая вибрация.

В случае наличия дачного участка, потребность в вибростоле возникает постоянно. Покупное изделие стоит дорого. Изготовив конструкцию своими руками, наблюдается значительная экономия финансовых ресурсов. Не всегда есть необходимость в серьезном приспособлении. В таком случае можно обойтись упрощенными конструкциями. В домашнем хозяйстве всегда найдутся старые покрышки или резиновый молоток. Изделие получается небольшим, но работа выполняется на нем качественно.

Как сделать вибрационный стол

Блог History Stones

06 января 2017 г.



Одним из ключевых инструментов для заливки бетона является использование вибростола. Если вы хотите устранить пузырьки воздуха и ускорить процесс заливки, этот стол — мечта. Вы можете оставить стол включенным, пока заливаете смесь в форму, и наблюдать за тем, как она плавно оседает, обеспечивая профессиональный гладкий отлив.

Покупка вибростола может стоить около 1000 долларов. Итак… Вот наш мастер-класс по изготовлению собственного вибростола. Этот проект сэкономит вам место и сотни долларов.

Двигатель, который мы продаем, будет достаточно вибрировать между 150-350 фунтами бетона за одно применение. Ознакомьтесь с другими отзывами покупателей об этом двигателе.

Вы можете использовать диммер для управления скоростью для более легких проектов весом менее 150 фунтов.

Для больших бетонных конструкций весом более 400 фунтов. добавьте еще один мотор (возможно, в стол большего размера). Надеюсь, эта идея окажется полезной для некоторых из вас! Я знаю, что это отличный вариант для многих людей, которые не хотят тратить много денег на вибростол.

Принадлежности:

♦  Вибрационный двигатель  –  218 долл. США– (оранжевый двигатель на картинке отличается от того, что указан по ссылке. Мы продаем оба, однако тот, что указан по ссылке, более мощный и менее дорогой.) или 3×3 фута

♦  Крепления – Болты с квадратным подголовком, шайбы и барашковые гайки.

♦   Шина–  Любая шина стандартного размера



Инструкции:



Просто прикрепите шину к фанере с помощью болтов с квадратным подголовком и установите двигатель в центре шины. Сделайте отверстие в боковой части шины, чтобы вы могли пропустить шнур питания двигателя.

Вот наши видео-инструкции по изготовлению этого вибростола!





Оставить комментарий

Комментарии будут одобрены до появления.

Также в блоге History Stones

Большое время для вдохновения!

16 августа 2019 г.

Наш клиент Виктор из Техаса был так любезен, что предоставил нам фотографии своего проекта во время строительства и, как вы можете видеть, красиво завершенного к свадьбе его дочери и, конечно же, ко многим другим радостным событиям.

Виктор использовал бетонные формы History Stones для завершения балясин (балясины в венецианском стиле), перил, столбов и Тосканской колонны History Stones. Он проделал выдающуюся работу!

В эти жаркие последние дни лета самое время воплотить свои мечты в жизнь, заказав формы для бетона сейчас, пока они есть в продаже, чтобы вы могли иметь их готовыми к использованию в ближайшие более прохладные осенние дни. Хорошая идея прямо!

Цены, которые вы видите, включают доставку в пределах 48 нижних штатов. Аляска, Гавайи, территории США и международные заказы рассчитываются во время оформления заказа до оплаты.

Независимо от того, хотите ли вы создать садовые шары, скамейки или большие, как у Виктора, мы здесь, чтобы поддержать вас!







Продолжить чтение

Заливка бетона в холодную погоду

03 ноября 2017 г.

Продолжить чтение

Столешницы с гравировкой — фотографии клиентов

30 октября 2015 г. 1 Комментарий

Продолжить чтение

Вибрационный стол, машина для изготовления брусчатки, блокирующая плитка

Мы занимаемся поставкой «Вибростол для производителей бетонных брусчатки» http://www.srikrishaoverseas.com вибростол прост в установке и эксплуатации, не требует дополнительного обслуживания и ухода.

http://www.srikrishaoverseas.com Вибростол отличается высокой прочностью и высокой эффективностью защиты от коррозии. по вопросам, связанным с вибрационным столом, также поддерживаются спецификации заказчика. сделать

Мы стремимся к превосходному выбору запорных устройств, играющих ключевую роль в поддержании скорости.

Автомобильная промышленность использует стержни, и эти стали доступны, которые отвечают требованиям в соответствии с потребностями и требованиями.

Мы предлагаем эти Barrings по рыночным ценам на переднем плане.

http://www.srikrishnaoverseas.com Мы предлагаем ряд высокоточного оборудования для завода по производству бетонных блоков.

все виды бетоноукладчиков, бетонной напольной плитки, бетонной настенной плитки с учетом требований применения в строительной отрасли. Наш спектр инженерных работ представлен в соответствии с международными стандартами. Эти машины разрабатываются и оцениваются с точностью

Как использовать вибростол для изготовления цветной тротуарной плитки/напольной плитки/настенной плитки очень просто.

Вам понадобятся два вибростола, 1 для цветной смеси (для верхнего слоя) и 1 базовый слой бетонной смеси.

на 1-м вибростоле вы должны заполнить модули слоем толщиной 7-10 мм, и он будет двигаться так же на вибростоле, как показано на видео. Пожалуйста, дайте 45-60 секунд времени для вибрации.

на 2-м вибростоле должен быть там, где заканчивается первый вибростол, теперь вам нужно заполнить бетонной смесью формы из ПВХ, содержащие красящую смесь, как показано на видео. после заливки бетонной смеси в форму дайте снова 45-60 секунд Время для вибрации.

Вибрационные машины, прикрепляемые к опалубке или бетонным столам, или в качестве виброрейки для уплотнения влажного бетона.

Увеличивает прочность на сжатие и сцепление между бетоном и арматурой и снижает проницаемость бетона. Уменьшает холодные швы, образование сот, чрезмерное попадание воздуха и сегрегацию. Заставляет бетон в круглом поле действия действовать как жидкость.

почти сказал в приведенном выше определении, что вибраторы используются для удаления вовлеченного воздуха, но, конечно, некоторые бетонные изделия содержат воздух, преднамеренно вовлеченный, чтобы сделать их легкими, поэтому я буду использовать термины большие пустоты и захваченные воздушные карманы.

Согласно очень грубому эмпирическому правилу, до 20% материала, выходящего из задней части транспортировочного смесителя, представляет собой воздух, захваченный бетоном. Мы должны удалить его, и способ, которым мы это делаем, заключается в том, чтобы применить к нему вибрацию, когда он помещен в окончательное положение, пока он все еще находится в жидком состоянии.
