Вибростол для тротуарной плитки своими руками: параметры, советы

Что можно предпринять, чтобы сэкономить свой бюджет при обустройстве участка, тропинок в саду и сделать красивый и удобный подъезд к гаражу? Одним из вариантов является самодельный вибростол. С его помощью вы сможете изготавливать плитку разных размеров и расцветок.

Вибростол – это так называемая столешница, которая находясь под воздействием электродвигателя, вибрирует и приводит к вибрации формы с раствором для плитки.

Если вы решите производить плитку только для себя, то вибростол можно изготовить небольших размеров, чтоб он не занимал много места.

Содержание

1. Стандартные параметры вибростола
2. Производство вибростолов
3. Вибростол из автомобильных шин

Оптимальным размером рабочей поверхности вибростола считается 600х600 сантиметров. В качестве станины стола можно использовать подручные прочные металлические листы или старую столешницу.

В любом случае используйте такой материал, чтобы после окончательного приготовления плитки, он вам пригодился для других работ и не пылился в сторонке без дела.

Следует учесть, что качество вашей плитки будет напрямую зависеть от материалов, из которых она будет изготавливаться. Поэтому рекомендуем все основательно просчитать.

Количество получаемой плитки складывается из количества форм, купленных в качестве заготовок под плитку. Сразу же после изготовления вы не сможете вытащить готовый продукт из формы, ему надо основательно полежать в свое форме около 24 часов.

То есть, если вы купите 50 форм, то в день сможете производить не более 50 штук плиток.

Производство вибростолов

Итак, какие первоначальные задачи необходимо решить перед началом работ по изготовлению вибростола:

• Необходимо приобрести пружины, с помощью которых стол будет легко вибрировать и не заваливаться из стороны в сторону. Аналогом пружин служат канаты или прочные цепи, но в таком случае столешница по своим размерам должна быть шире каркаса и соединяться с ним специальными направляющими.
• Мотор закрепить нужно на специальную подставку под столом, либо на сам стол специальными жгутами так прочно, чтоб при вибрации не произошло разматывания. Мы рекомендуем на столешницу крепить только вибродвигатели, которые производились на заводе. Такие изделия оснащены эксцентриками, с помощью которых можно регулировать силу вибрации.
• Для лучшего сцепления стола с каркасом приобретите перемычки, чтоб по своей прочности они выдерживали интенсивные вибрационные нагрузки.

Оптимальную высоту вибростола вы должны определить сами, в зависимости от своего роста и комплекции, так как комфортная работа добавит эффективности и продуктивности в изготовлении плитки. Обычно рекомендуется высота до одного метра.

После того, как вы определились с размерами, начинаем собирать вибростол, его обычно крепят на четыре ножки, в качестве которых используют б/у трубы, но только помните, что они должны быть с пружинами сходными по размеру. Пружины должны неплотно сидеть в трубах на высоте пары витков.

Либо в качестве ножек используют уголки, сваренные между собой в каркас. Но в таком случае пружины нужно будет с помощью сварки соединить с каркасом, либо вырезать небольшие отрезки из труб и уже в них вставить пружины, а сами трубы приварить к каркасу.

В любом случае, вибростол должен устойчиво стоять, не шататься и не заваливаться на бок. Здесь уже решаете вы сами, какого качества вы хотите сделать стол и сколько денег вы готовы в него вложить.

Если же изготавливать вибростол не входит в ваши планы, а плитку своими руками сделать желание есть, то тогда рекомендуем купить вибростол для плитки по объявлению на авито.

Таким образом, вы сэкономите свое время и непосредственно сразу начнете процесс изготовления плитки.

Классический вибростол имеет следующие размеры каркаса:

• Ширина 0,5 м;
• Длина 1 м;
• Высота 1 м.

Важный совет: больше не значит лучше! Не думайте, что если вы сконструируете огромный стол, то будете производить большой объем плитки.

Чем больше стол, тем значительно труднее добиться равномерной вибрации посредством обычного мотора. В такой ситуации вам придется потратиться и купить мощный вибродвигатель.

Вибростол из автомобильных шин

Интересным решением стало изготовление стола из бывших в употреблении автомобильных шин. У любого водителя найдется такой материал. И не придется искать трубы или металлические уголки.

Чтобы изготовить такой вид вибростола, вам понадобится 3 шины. Соедините их между собой в четырех местах болтами. Мотор крепим к нижней крышке стола, ровно посередине. Таким образом, ваша конструкция будет устойчива.

Подведем итоги.

Мы привели вам несколько примеров по изготовлению вибростолов. В ход могут пойти все подручные средства, которые есть в вашем гараже: покрышки, болты, электродвигатель, пружины от авто, отрезки труб и металлические уголки.

Вы можете после изготовления плитки использовать свой вибростол не по назначению, например, в качестве станка для распила досок и другого материала.

Количество выполненной работы зависит только от вас и того объема форм, которые вы приобретете для своей работы. Устанавливайте стол на оптимальной, по своему росту, высоте, это способствует комфорту и скорости по созданию плитки.







Самодельный вибростол — способ дегазировать смесь без лишних затрат.

   При производстве формовочных матриц, бетонных блоков, тротуарной плитки, брусчатки, искусственного камня, лепнины, предметов декора и прочих изделий из бетона и гипса используется целый спектр разнообразных приборов и устройств. Одним из подобных является вибростол — специальная установка, благодаря которой можно уплотнить смесь в форме и дегазировать полиуретан для форм или иной компаунд, а также бетонную или гипсовую смесь, что послужит улучшению структуры материала и положительно скажется на готовом изделии. В данной статье речь пойдёт о том, как изготовить вибростол своими руками.

   Хотелось бы ознакомить вас с принципом работы вибростола.

   Данное техническое устройство состоит из следующих элементов: Опорная стойка и рама, рабочая поверхность (собственно, сам стол, который крепится к основанию конструкции на пружины, где происходит работа), механический электровибратор, либо другой прибор, обеспечивающий вибрацию и устройство запуска вибростола.

   Вибростол со столешницей на пружинах функционирует по следующему принципу: ножки – основания стола прикрепляются к полу, на поверхность конструкции укладывается опалубка, в которую заливается полиуретан для форм, либо матрица из любого формовочного материала, которая далее заполняется необходимым для изделия раствором (бетон, гипс), затем происходит запуск вибрационного двигателя на необходимый промежуток времени.

Основные критерии различия вибростолов:

   1. Размер рабочей поверхности. Чем больше размер рабочей поверхности, тем более сложные и габаритные изделия можно изготавливать с применением данного стола.

   2. Мощность. От данного критерия зависит производительность вибростола (масса раствора, которую данная установка может обработать). К примеру, промышленный стол на 3 000 вт может работать с заполненными раствором формами весом порядка 300 кг и габаритами в 4 кв. м. за один заход.

   3. Амплитуда. Или иначе – частота вибрации.

   Стоит сказать, что различают формовочные и расформовочные вибростолы. Формовочный используется при изготовлении бетонной, гипсовой или иной продукции, либо для создания матриц из формовочных материалов, таких как полиуретан для форм и прочие. Расформовочный применяется для извлечения готовой продукции из форм или опалубки, если того требует ситуация.

   А теперь о сборке вибростола своими руками.

   Его конструкция проста и, как правило, основную сложность представляет выбор оптимальной амплитуды вибрации. Важно подобрать нужную скорость и равномерность движения вибраций, так как при отклонении от норм, необходимых для дегазации и/или уплотнения смеси, может произойти перенасыщение раствора воздухом – произойдёт так называемый процесс закипания.

Для того чтобы сделать вибростол своими руками понадобятся:

   1. Металлический лист, толщиной больше 6 мм.

   2. Пружины и “гнёзда-стаканы” для них из стали.

   3. Стальные уголки и трубы для конструирования опоры и пластины для закрепления столешницы к основанию с помощью анкеров.

   4. Электродвигатель или вибратор. Профессиональный приобретается отдельно, но при небольших объёмах производства подойдёт и однофазовый вибромотор, мощность которого должна быть не более 700 вт.

   5. Сварочный аппарат.

   6. Электродрель.

   7. Болгарка и диски по металлу.

   8. Метизы для двигателя, а также крепления для фиксации нашего стола к полу. Здесь обязательно необходимо именно наличие контргаек, шплинтов, и подобных фиксаторов, так как любые резьбовые крепления будут расходиться при воздействии вибрации в дальнейшем.

   Для того чтобы регулировать скорость и амплитуду вибрации, можно приобрести электронный потенциометр переменного тока и установить его вместе с вибромотором. Данная конструкция позволит вам работать с разными видами смесей и растворов.

   Стоит понимать, что прежде, чем приступить к работе, необходимо сделать наброски будущего вибростола. Отметить места крепления электрометра, а также определиться с габаритами установки и её комплектующих. Оптимальной высотой для вибростола принято считать конструкцию в 80 см. Длинна и ширина установки варьируется в зависимости от размеров опалубки, куда вы будете лить полиуретан для форм, или форм, с которыми вы работаете.

Когда с подготовительным этапом покончено, можно приступать к сборке стола:

   1. Монтаж основания.

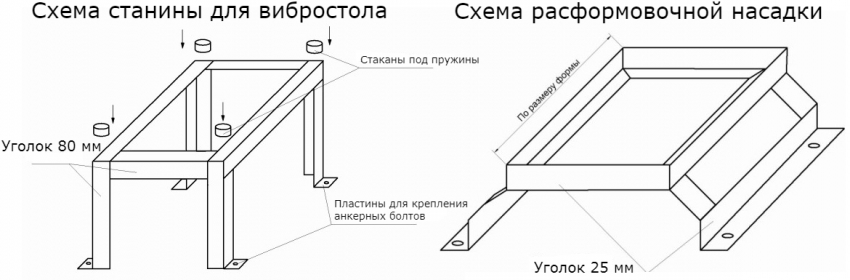

   Рама сваривается из четырёх равных отрезков уголка, стального профиля или трубы. К раме необходимо приварить ножки и закрепить на них пластины для анкеровки. Делается это чтобы наш  стол не начал “гулять” из стороны в сторону во время работы из за вибрации. Также можно увеличить устойчивость конструкции, дополнительно приварив металлические трубы по периметру или крест – накрест. С другой стороны к раме следует приварить “гнёзда-стаканы” для наших пружин – отрезки труб высотой до 7 см и диаметром на 2-3 мм больше, чем сечение пружины. Их положение должно быть чётким, без скосов или смещений, так как это будет напрямую влиять на эффективность установки. Пружины крепятся к раме напрямую сварным швом, в случае, если “гнёзда-стаканы” отсутствуют.

   2. Изготовление столешницы вибростола.

   Как правило, лист монолитной стали укрепляют путём приваривания к нему поперечных уголков. К главной функциональной поверхности стола присоединяют отрезки швеллера с отверстиями с помощью сварки. В дальнейшем на них будет крепиться вибрационный электродвигатель. Помимо всего, по периметру столешницы закрепляются угловые бортики из стали габаритами не менее 50х50 мм.

   3. Сборка вибростола.

   Наш двигатель закрепляется на швеллерном каркасе. Сама столешница и опорная стойка соединяются в области преткновения пружин – там необходимо пройтись сваркой. Готовый стол закрепляется анкерами и тестируется на работоспособность. Если необходимо, проводится настройка амплитуды вибраций с помощью эксцентрика, коррекция жёсткости пружин и устойчивости нашего стола.

   Стоит понимать, что вибростол, изготовленный своими руками не подойдёт для массового промышленного изготовления изделий, тем не менее, он может оказаться замечательным подспорьем при небольших объёмах производства, так как его стоимость примерно в 10 — 15 раз дешевле, чем стоимость промышленного оборудованного вибростола.

Как сделать вибростол своими руками?

Если вы владеете частной мастерской или предприятием по производству тротуарной плитки, вам непременно нужно иметь такой инструмент, как вибростол. Своими руками вы его сделаете, или приобретете готовый вариант в магазине, не столь важно – результат и качество выполненной работы будет практически на одном уровне. Однако, если бюджет вашей компании существенно ограничен, вам не придется делать ничего другого, как сделать это устройство своими руками. Именно поэтому сегодня мы рассмотрим, как сделать вибростол с минимальными затратами денег и времени.

Чертеж

Для начала следует создать изображение будущей конструкции, с помощью которой в дальнейшем вы будете производить плитку. Как известно, вибростол выполняет одну функцию – своими действиями выбрасывает лишний воздух из бетонного раствора, за счет чего состав плитки или другого бетонного изделия становится более прочным. Но чтобы качество работы действительно оправдало все ожидания, необходимо правильно составить чертеж. В вопросе «как сделать вибростол своими руками» на чертеже должны быть максимально точные значения и размеры со всем соблюдением масштабов. Однако не обязательно рисовать линии с точностью до миллиметра.

Как сделать вибростол своими руками? Делаем землю

Теперь приступайте к работе. Ознакомившись с обозначениями чертежа, необходимо сварить несколько уголков размером 60х60х5 мм между собой с помощью сварочного аппарата. В этом случае из полученного каркаса нужно вырезать 4 бруска и также приварить к конструкции. Они должны быть расположены симметрично. При таком угле основания шпангоута можно делать пропилы под углом 45 ^° для надежности конструкции.

Верхняя крышка — это, пожалуй, единственный механизм, практически полностью повторяющий контуры основания устройства. Благодаря этому сделать вибростол своими руками не очень сложно. После того, как стальной лист был приварен к раме, приступайте к установке двигателя (основного вибратора). Да, и установить лист ОСБ между каркасом и листом. Это делается для того, чтобы убрать лишние неровности, следы сварки или головки крепежных болтов.

Как выбрать вибромотор для этого инструмента?

Делая вибростол самостоятельно, помните, что основной частью этого приспособления является вибратор — небольшой электродвигатель, вращающий поверхность приспособления (лист у основания) из стороны в сторону. Одни умельцы в качестве силового агрегата используют мотор от старых стиральных машин, другие покупают готовый агрегат в магазине. Стоит отметить, что первый вариант не такой надежный и долговечный. Максимум, насколько хватило мотора от стиральной машины, это на 20-25 циклов переключения. Далее мотор требовал замены (в его конструкции стала болтаться ось, либо разболтались подшипники). Поэтому для производства тротуарной плитки лучше всего покупать готовые вибраторы в магазинах. Пусть стоят в разы дороже, зато прослужат вам очень и очень долго.

Делаем звук видимым. Изобретатели завтрашнего дня

Вы и ваши дети можете использовать простые материалы, чтобы сделать тарелку Хладни своими руками: вы насыпаете соль (или песок) на натянутую мембрану, затем включаете музыку и смотрите, как движется соль, делает вибрацию звуковых волн видимой для всех. Это просто, дешево, весело и познавательно!

Как это сделать

Я обнаружил это в основном случайно. Я начал с того, что следовал инструкциям в Classroom для «Visible Sound»

«С помощью консервного ножа снимите верхнюю и нижнюю часть банки. Отрежьте ножницами нижнюю часть шарика. Широко откройте дно воздушного шара и наденьте его на один конец банки. Возьмите маленькое зеркало и прикрепите его к воздушному шару… Попросите [одного] ученика поднести открытый конец жестяной банки к его рту. Теперь поместите фонарик так, чтобы свет отражался от зеркала. Попросите студента высказаться. Ваши ученики смогут увидеть, как воздушный шар двигает зеркало, которое перемещает свет. Они видят эффект звуковых волн».

Я пытался следовать этому руководству, но у меня не было достаточно маленького зеркала, и эффект меня не впечатлил.

Затем я вспомнила пару дней назад, когда мы с мужем смотрели фильм «Излом времени». В начале фильма папа Мэг показывает ей тарелку с песком или солью, которая вибрирует в ответ на звуковые волны. Ага!!

Я схватил Bluetooth-динамик и надел на него банку. Я посыпал солью, включил музыку на телефоне, чтобы играть через динамик. Бум! Успех!

Изготовил четыре дополнительных приспособления:

Закрытая банка и баллон . Я открыл только один конец этой банки. Накрыл его половинкой воздушного шара и приклеил скотчем. Я устанавливаю закрытый конец банки поверх динамика. Преимущество: такой способ приглушает звук динамика, что хорошо в классе, где и без того очень шумно, сохраняя при этом полное визуальное воздействие вибрации. Недостаток: вы можете видеть, что кончик воздушного шара образует своего рода «сосок», поэтому поверхность не является абсолютно плоской, поэтому соляные узоры также не могут образовываться. Я знаю, что можно купить латексные листы (например, коффердам размером 6×6 или эластичные ленты) — может быть, это лучше.

Банка для горячего шоколада и обертка из сарана. Я разрезал дно банки. Преимущество: поверхность для соли больше, чем у маленькой банки. Вам не нужно приклеивать липкую пленку — она просто держится на месте. Недостаток: на саранской обертке есть небольшая морщинка.

Стаканчик для газировки и пластиковая упаковка . Я отрезал дно от чашки на 32 унции. Пластик на этом — это какой-то пластик, которым был обернут какой-то пакет, который мы получили. Это было немного прочнее, чем обертка из сарана.

Горшок . Это самая большая кастрюля, которая у меня есть, поэтому самая большая поверхность, которую я тестировал. У меня не было достаточно больших резинок, чтобы надеть саранский бинт, и он не «цеплялся» за металл. Итак, я использовал два длинных узких воздушных шара, чтобы привязать его. Я просто установил динамик на дно кастрюли, и все заработало.

Тестирование устройств

Выбор музыки : Мы попробовали множество разных музыкальных жанров. Вы получаете наибольшую реакцию с: более высокими тонами (нам понравилось All I Do Is Dream of You из Singing in the Rain… но будьте осторожны, держите низкий уровень громкости для драматического начала пьесы, или она сразу же отскочит от всей соли стол!), пьесы с большим количеством органных вибраций (вспомните токкату и фугу ре минор или «Призрак оперы»), пьесы с большим количеством перкуссии («Злой танец» Билли Эллиота и «Лого паштет» из «Моаны»). Моим фаворитом был Махна Махна из «Маппетов», а «Полет шмеля» довольно восхитительный, так как дико летающая вокруг соль действительно немного похожа на рой насекомых!

Одиночная частота:  Если бы у вас было идеально спроектированное устройство с идеально плоской мембраной сверху, вы бы получили действительно крутой эффект. Разные музыкальные частоты создают разные узоры в звуке. Каждый шаг связан с характерной формой. (Посмотрите слайд-шоу этого эффекта: https://skullsinthestars.com/2013/05/02/physics-demonstrations-chladni-patterns/#jp-carousel-7352 или видео здесь: www.youtube.com/watch ?v=YedgubRZva8) или этот (перед просмотром убедитесь, что громкость не высокая!)

Я тестировал свои устройства на разных частотах. (Чтобы найти записи, просто зайдите на YouTube и выполните поиск по запросу «частотные тестовые динамики», чтобы получить записи широкого диапазона частот, или просто найдите одну конкретную частоту, например, 20 кГц (высокие частоты), 250 Гц (средние частоты). или 20 Гц (саб-бас). Введите в поиске «250 Гц тестовый тон», чтобы найти видеоролики, в которых одна или две ноты воспроизводятся за раз. Или вы можете использовать приложение для настройки на своем телефоне.

Так как ни одна из моих перепонок не была идеально гладкой и плоской, я не получил по-настоящему детализированных рисунков. Но я определенно получил разные узоры для разных тонов. Но моя собака ненавидела этот эксперимент, и мои соседи по дому кричали вниз по лестнице: «Что бы вы ни делали». делаете, не могли бы вы просто вырезать это??»

Несколько дней спустя мы прикончили контейнер с горячим шоколадом Swiss Miss Hot. Я снял пластиковую крышку, перевернул ее, надел на динамик и посыпал солью плоское металлическое дно. Результаты лучше, чем на пластиковых поверхностях!

Volume : Чем громче музыка, тем больше движения вы получите. Иногда вам нужно контролировать это… если музыка слишком громкая, вся соль сразу же отскакивает, и это не так интересно… поэтому планируйте регулировать громкость вверх и вниз для достижения наилучшего эффекта.

В этой статье Science Buddies рекомендуется пошаговый процесс тестирования, который тоже был бы интересным. Они построили свое устройство, положив вощеную или пергаментную бумагу на стеклянную чашу.

Использование этого в классе

Мы использовали это для нашей темы «Пять чувств», когда мы изучали слух. В конце нашего группового занятия я сказал детям, что звук распространяется волнами. Я спросил их, видели ли они когда-нибудь звук. Они все сказали нет. Я сказал, что звуковые волны могут заставлять вещи вибрировать — я спросил, чувствовали ли они когда-нибудь вибрацию звука. У некоторых было. Моя со-учительница Сим показала им свою арфу — она сыграла ноту, и мы все видели, как струна вибрировала, пока звучала нота, но если мы останавливали вибрацию, мы останавливали звук. Затем я вытащил банку из-под какао и динамик и показал им, как это работает. Все они были совершенно очарованы. После нескольких минут просмотра мы сказали им, что любой желающий может оставить групповое время и вернуться к исследованию станции и художественным проектам, но многие остались наблюдать за солью. В течение следующих 30 минут у меня были дети, которые то входили, то выходили, наблюдая за соляным танцем.

Примечание: вам нужно положить устройство на поднос, чтобы в нем не было соляного месива, потому что со временем вся соль отскакивает от него, и вам приходится подсыпать все больше и больше соли.

Узнайте больше о науке и истории

После занятий я понял, что не знаю, как назвать это устройство или научное устройство, которое я видел в «Изломе времени», поэтому я отправился на поиски.

История

Да Винчи заметил, что если по столу ударить и вибрировать, пыль на нем осядет в виде типичных узоров, а Галилей заметил, что медные опилки оседают в узоры, когда пластину царапают долотом. (Источник) В 1680 году Роберт Гук посыпал стеклянную тарелку мукой, а затем провел по ней смычком скрипки, чтобы создать вибрацию. Он увидел появление типичных узловых узоров. В 1780-х годах Эрнст Хладни использовал металлические пластины и песок. (Изображение из Википедии.) Чтобы узнать больше об истории и науке визуализации звуковых волн, прочитайте эту статью о Cymascopes.

Это вибрирующее устройство похоже на то, как наши уши слышат звук: наша барабанная перепонка представляет собой тонкую мембрану. Когда звуковые волны ударяются о барабанную перепонку, они заставляют ее вибрировать, как звук вибрирует воздушный шар или пластик на этих устройствах. Эти вибрации передаются в улитку, наполненную жидкостью полость в нашем ухе. Затем вибрации интерпретируются мозгом. (Источник)

Другие идеи

Еще один способ, которым дети могут ощутить звуковые вибрации: пусть они подержат в руках воздушный шар рядом с музыкальным динамиком. (Подробности.)

Вы можете сделать гораздо более сложное устройство, используя этот Instructable или этот учебник Make.

Вот план урока по тарелкам Хладни для детей постарше – может, в средней школе? http://sciencenetlinks.com/lessons/making-sound-waves-visible-exploring-chladni-plates/

Вот видео пластины Хладни, реагирующей на звуки песни: https://munrovian.wordpress.com/2010/ 16.03/любопытство-хладни-тарелки/.

Вот как сделать тоноскоп для пения: https://www.youtube.com/watch?v=jhL933QoK_Y и видео, где кто-то поет Моцарта в тоноскоп: https://www.youtube.com/watch?v=KU84ckD1AcA.

Современное устройство Cymascope показывает гораздо более сложные узоры:



Занимательное примечание: после того, как я прошел через процесс сборки этого устройства, тестирования с детьми, а ЗАТЕМ исследования, я наткнулся на этот пост от Frugal Fun for Boys.
