Как сделать печное водяное отопление своими руками

Экология потребления.Усадьба:В данном статье рассмотрены базовые правила для возведения печного отопления с частном доме.Сочетание новых решений и привычных традиций дает возможность создать долговечный и эффективный обогреватель, полностью независимый от централизованного источника.

В любом частном доме очень остро стоит проблема горячего бесперебойного водоснабжения и общего отопления. Для этих целей применяются самые разнообразные варианты, но наиболее простым и эффективным служит система отопления, которую подключают к печи. В настоящее время возможно приобрести на рынке уже готовую металлическую печь, хотя можно и сэкономить путем устройства отопления, делая систему на основе печи из кирпичей. Такую систему водяного отопления нельзя назвать очень затратной, поскольку печь можно легко выложить своими руками. Чтобы соорудить водяной котел используют металлическую обычную трубу или листовой металл. Из листового металла сваривают емкость, предназначающуюся для воды, а после ее подключают к общему контуру отопления.

Благодаря сравнительно простому процессу установки и доступной цене печь остается выгодным вариантом для обогрева домов. Особенно удобно она для обогрева при ее совмещении с водяным контуром.

Преимущества и недостатки водяного печного отопления

Сегодня очень часто можно встретить применение отопительного контура на основе печи. Такой вариант наиболее популярен для дачных домов небольших размеров, где нет смысла в установке дорогостоящих газовых или электрических котлов.

Среди достоинств такой системы отопления можно выделить следующие:

Простой и быстрый процесс установки печи. Можно приобрести металлическую небольшую печь, которая способна обеспечивать автономное отопление эффективно, но можно и сложить обычную печь из кирпича, которая будит служить долго.
Легкость обслуживания печи, которая требует только регулярную чистку топки. Такая установка идеальна для частного дома, поскольку нет необходимости в дорогостоящем обслуживании.
У данной достаточно эффективной системы, если оборудование установлено правильно, КПД составит приблизительно 60 процентов при работе на жидком топливе.
Наличие возможности совмещения печи с камином, таким образом, можно выполнить для частного дома не только систему отопления, но также улучшить декор интерьера.
Возможность регулирования горения посредством обычной заслонки.

Недостатками подобной системы являются следующие:

Для установки конструкции печи нужно очень много свободного пространства, поскольку объем теплоотдачи зависит непосредственно от размеров самой печи.
У системы наблюдается длительный процесс разогрева, что делает невозможным резкое повышение температуры. Для полного разогрева частного дома требуется немало времени.

Для использования печей такого типа выдвигаются достаточно строгие санитарные нормы, так как продукты сгорания могут быстро загрязнить помещение. По этой причине требуется постоянная чистка оборудования. Предполагается применение специальных средств при уходе. Однако, подобные автономные средства отопления не вызывают каких-либо серьезных проблем, если проводится регулярная чистка конструкция, к тому же при постоянном уходе это не занимает много времени.
Водяная печь выполняет неравномерный разогрев дома, при этом наиболее высокая температура наблюдается вблизи печи, а в дальних помещениях частного дома отопление производится не так хорошо.
Важно при использовании печной системы уделить особое внимание противопожарным мерам.

Виды печи с водяным контуром для отопления

Данный вид оборудования изготавливают в двух вариантах. Берут уже смонтированную печь и устанавливают в нее змеевик. Такой вариант считается самум трудоемким, из-за чего используется реже. Это связано с тем, что изготавливая змеевик, необходимо опираться на имеющиеся уже габариты топливника.

Источник теплоты выкладывают своими руками в соответствии с размерами регистра. Сложенная правильным образом печка послужит гарантией того, что простоит длительное время и прослужит надежно.

Обязательно необходимо проследить, чтобы внутренняя величина рубашки начиналась от 4-5 сантиметров. В обратном случае, в нем начнет закипать вода, что еще более вероятно в случае ее слабой циркуляции. Чтобы исправить этот изъян, устанавливается насос. Теплообменник должен иметь стенку величиной как минимум пять миллиметров. В случае, если она будет меньше по размерам, то регистр просто-напросто прогорит, что приведет к его вынужденной замене. Для его замены требуется разбор пола печи, следовательно, такая невнимательность обойдется очень дорого.

Стенки должны иметь толщину, непосредственно соответствующую виду применяемого топлива, а конкретнее его теплотворным способностям. Таким образом, к примеру, если производится топка только дровами, то стенки можно выполнить и менее трех миллиметров. В случае использования угля лучше сделать стенки толщиной минимум пять миллиметров. В таком случае нужно оставить также зазор между стенкой и регистром приблизительно в пределах десяти-двадцати миллиметров. Делать это нужно для того, чтобы нивелировать тепловое расширение применяемого металла, сохраняя таким образом его целостность.

Совмещение водяного и печного обогрева

У классического древесного дома с наличием печного отопления имеется один немаловажный недостаток: помещение прогревается обогревателем крайне неравномерно. Над печкой и вблизи нее постоянно находится прогретый воздух, а в помещениях вдали от нее холодно. По этой причине в больших домах приходится делать по нескольку печей, чтобы обеспечивалась равномерная тепловая подача.

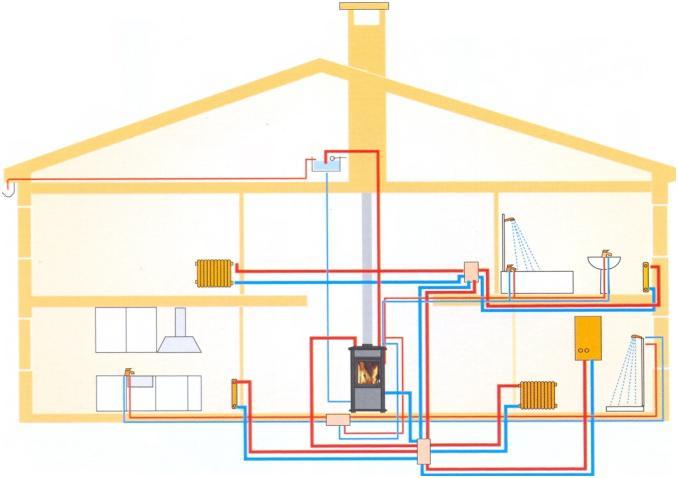

Однако, водяное и печное отопление в частном доме можно и совместить. Для этого привычную традиционную печь из кирпича снабжают регистром, то есть теплообменником из пластиковой стали или из труб, который напоминает по форме змеевик.

Он располагается в основании дымохода или в топливном помещении, а вода внутри него нагревается от печного тепла. Затем по трубам вода поступает в радиатор, равномерно прогревая здание дома. Такая система обладает несколькими неоспоримыми преимуществами:

Равномерность и эффективность прогрева. Можно расположить радиаторы в каждой комнате, обеспечивая ее постоянным теплом во время топки. Так как дом из древесины сам по себе держит тепло неплохо, к тому же его можно еще и обогревать, то такая обогревательная система будет вполне эффективной.

Абсолютная независимость. Центральный газопровод есть не везде, к тому же, нередки для сельской местности перебои с электричеством. В связи с этим зимой вдруг можно остаться без тепла в самый неподходящий момент. Дровяное или угольное отопление зависит лишь от пожелания владельцев дома. Классическая печь может служить на протяжении десятков лет, не создавая каких-либо перебоев подачи тепла, если заранее запасено топливо.
Для загородного дома с печным отоплением не требуется дополнительных затрат на обслуживание техники профессионалами. Для русской печи требуется только периодическое прочищение топки от сажи и золы, остальная же система будет работать бесперебойно.

Хотя у печного отопления имеются и определенные недостатки: такой вид отопления довольно пожароопасен, поэтому необходимо строга соблюдать все меры защиты дома. Не допускается передвижение таких обогревателей. Этот вариант нельзя назвать мобильным. Он не приемлем для двухэтажных домов, так как необходимо будет соорудить дополнительную печь, что будет стоять довольно дорого.

Печное отопление в деревянном доме, которое совмещено с водяным контуром дает возможность сэкономить на расходах топлива, хотя нужно будет протапливать печь ежедневно. Еще один из немногих минусов данной системы заключается в ее невозможности работы без непосредственного контроля и участия людей.

Подготовка к строительству и проектировка печного водяного отопления

Первым делом требуется разработка проекта, который лучше обсудить с соответствующими специалистами в данной области. Для печного отопления в доме с водяным контуром, как правило, предполагается расположение печи в центральном участке в доме и таким образом, чтобы топка выходила, например, на кухню либо иное нежилое помещение, а корпус ж е должен находится именно в жилом помещении. Такое размещение позволяет обогревать одновременно несколько комнат эффективно

Величина печи определяется габаритами самого дома. При этом один метр печной площади способен обогревать около 35 квадратных метров в доме, следовательно, по данному показателю можно рассчитывать ее величину для конкретного сооружения или дома.

В определенных случаях приобретают регистр для готовой уже печи, однако, такое бывает достаточно редко. Зачастую первым делом изготавливают или приобретают регистр необходимой площади, и уже после по нему собирается печь заданной величины.

Регистр может быть выполнен из листа или из труб, но в любом случае толщина металла должна быть как минимум 3-5 миллиметров. Более тонкий метал прогорит быстро, из-за чего придется поменять теплообменник, что приведет к большим финансовым расходам.

В топливное отделение устанавливают регистр, оставляя при этом между стенками и ним зазор небольшого размера для компенсации температурного расширения и обеспечения более эффективной передачи тепла. К тому же, необходимо обеспечить доступ, чтобы проводить периодическую чистку топки, поскольку зола и иные продукты сгорания понижают уровень КПД обогревателя.

Важно учитывать, что при монтаже регистр уменьшается величина топливной камеры, и поэтому уголь или дрова нужно подкладывать аще. Можно это предусмотреть в случае, если возводить топливник по величине змеевика и сделать его достаточно большого размера, чтобы прогреть весь дом.

Важнейшим условием для работоспособности системы является постоянный процесс циркуляции в трубах воды, для чего их нужно располагать обязательно под уклоном, также желательно при этом устанавливать циркуляционный насос, позволяющий гарантировать бесперебойную стабильную работу и не дающий закипать теплоносителю.

Важно знать, что не допускается обустройство конструкции без уклона, при этом ориентируясь только на функционирование насоса. В случае возникновения перебоев с электричеством, насос выйдет из строя, а теплоноситель закипит в трубах, и вся система выйдет из строя. Также систему необходимо снабдить расширительным баком, позволяющим компенсировать расширение воды от температурных изменений.

Завершив проектирование работы, рекомендуется показать выполненную схему соответствующим специалистам, так как любая ошибка может сделать всю конструкцию нестабильной, и поэтому пренебрегать правилами безопасности ни в коем случае нельзя.

Необходимые для работы инструменты

Для работы заранее следует подготовить необходимые инструменты:

строительный уровень;
угольник;
кисть для выполнения затирки швов;
кладочный мастерок;
молоток;
кирка.

Порядок действий для монтажа печного отопления

Размер печи и ее расположение, как правило, отражаются еще на этапе проектирования дома, по которому рассчитывается расположение перегородок между комнатами, а также мебели в доме. Для обустройства полноценной печи больших размеров потребуется подготовка бетонного основания, которое способно выдержать весь его вес. Укладывая напольное основание, нужно предусмотреть отступ, то есть зазор между напольным материалом и основанием печи, позволяющий дополнительно снижать вероятность возгорания.

Чтобы построить печь, необходимы правильно замешанный раствор и кирпич высокого качества. Некоторые профессионалы ориентируются не на отработанные пропорции, а скорее на интуицию. Но если у мастера нет большого опыта, то лучше приобрести строительную смесь в уже готовом виде.

На основании настилают гидроизоляционный слой, кирпичи замачивают в воде. После их начинают выкладывать согласно порядовке на фундамент. Порядовкой называется порядная схема расположения кирпичей. Если размеры печи точно известны, то можно легко найти порядовку в интернете, предварительно распланировав стадии строительства.

В конструкцию закладывают змеевик-регистр, к которому в дальнейшем присоединяют трубы для вывода и ввода теплоносителя. Собирают печь на швы, размером максимум 4 миллиметра, к тому же, необходимо проследить, чтобы внутри дымоудаляющих каналов и топливника не было острых углов. Требуются скругленные углы, не уменьшающие спокойное дымоудаление, благодаря чему в топливнике будет собираться меньше сажи.

При строительстве печи есть несколько важных правил:

Требуется зазор между печкой и стенами, к тому же, необходимо постелить перед топкой металлический лист. Пол и стены предохранят от возгорания простые стены.
Необходимо каждые 4 ряда кладки армировать, чтобы предать ей максимальную прочность. Армирование проводят, используя металлические штыри.
У глиняного раствора должна быть средняя пластичность. Если раствор изготавливается своими руками, то нужно скатать шарик небольшого размера и бросить его на пол. Раствор нормальной консистенции не будет давать большие трещины и рассыпаться.
Дымоход должен иметь высоту как минимум 5 метров. Его завершает оголовник – элемент, защищающий трубу от попадания мусора и дождя внутрь, а также позволяющий усиливать тягу и являющийся дополнительным элементом декора здания.

Процесс установки водяного контура

Регистра для водяного печного отопления

Для эффективной работы оборудования для отопительной водяной системы необходимо установить так называемый регистр, который представляет собой котел или теплообменник. Его также часто называют змеевиком. Такой регистр ставя в печной топливник.

Схема водяного печного отопления для частного дома состоит из следующих элементов:

камера горения;
зольник;
герметичная дверца для печи;
люк для очистки печи;
специальная поверхность для разогрева печи;
инжектор;
шибер;
отсекатель;
конвективные трубы;
колосник.

Котлы или регистры водяного отопления лучше в данном случае выполнять из листовой стали или из трубы, имеющей толщину стеки 3-5 миллиметров.

Изготавливая емкость самостоятельно, важно учесть, что в целях соединения деталей применяют только сварку. Подключая трубы отопления, нужно использовать специальные элементы соединения в виде фитингов, муфт и прочего. Применение именно конструкции такого вида для дома даст возможность сэкономить на котле, для которого материалы изготовления обойдутся гораздо дешевле, нежели если купить уже готовый. Наиболее оптимальный вариант – применение обычной трубы из металла для водяного отопления, в которой просто проделываются отверстия для выходов и входов трубопровода.

Также, сооружая теплообменник для частного дома, необходимо учесть толщину стенок устанавливаемой конструкции. В случае, если планируется работа печи на дровах, то ее стенки можно выполнить и тоньше, но если выполняется водяное отопление посредством угольных брикетов, то лучше сделать толщину потолще. Если не учесть эту деталь, то котел очень быстро прогорит, а следовательно, придется в скором времени его поменять. Для этого, в свою очередь, придется разобрать печь. Таким образом, фактически нужно будет собрать печь заново после замены.

Монтаж печи и отопительной системы своими руками

Самостоятельная укладка печи не такая сложная, хотя можно применить и готовую уж металлическую конструкцию. Однако печь, выложенная из кирпича, выглядит намного эстетичней. Если работник умеет обращаться с этим материалом, то кладку печи для системы отопления можно выполнить самостоятельно.

Процесс начинается с выбора подходящего кирпича. В данном случае нужно брать только красный керамический кирпич, который предварительно был обожжен. Кирпич при этом рекомендуется выбирать только высококачественный. Для того, чтобы выполнить укладку печи, не подойдут:

кирпич недоженный бледно-розового цвета;
кирпич передоженный с наличием на поверхности стекловидной пленки.

У нормального материала имеется красный равномерный цвет, а при простукивании раздается металлический звук. не достаточно при работе использовать тлько красный кирпич, поскольку он немного слабоват для топи.

Для топки в данном случае можно применять тугоплавкий огнеупорный кирпич:

для топки камнным углвм лучше взять шамотный кирпич;
для топки дровами или торфом – белый гжельский или боровичский кирпич.

Один из самых важных этапов заключается в замешивании раствора, особенно если это делается своими руками. Сегодня в продаже можно найти готовые уже сухие смеси. Их нужно всего лишь развести с помощью воды. Но такой раствор можно сделать и самостоятельно, применяя для этого простейшие ингредиенты. При эток порядок действий должен быть следующим:

Тщательно просеивается песок.
В емкость укладывается глина для рствора и заливается водой, а зате, разминается руками.
Образовавшийся глиняный раствор оставляют на три дня, а по истечении этого времени желательно его процедить через сито. У смеси должна быть консистенция как у густой сметаны.
Далее делается пробный раствор. В случае, если используется тощая глина, то нужно замешать различные 4 пробные порции, каждая по 0,5 литра. В этот глиняный раствор добавляют песок. Каждая часть глины имеет следующие пропорции – 1, 0,75, 0,25 и 0,1, а если используемая глина жирная, то следующие – 2, 1,5, 1 и 0,5. Затем проверяется, какой нужно использовать кладочный раствор для отопительной печи. У каждой части отщипывается кусок и из него делается шарик, имеющий диаметр 5 сантиметров. Далее шарик вращают между гладкими планками и сжимают. Таким образом, оценивают результат: если у шарика образовываются крупные трещины, а само он сжимается на 1/3, то это говорит о средней пластичности. Именно такой раствор должен использоваться для устройства печи.
Выполнив проверку, готовится раствор в установленными пропорциями, ориентируясь на его количество на сто штук кирпичей. На это уходит два ведра глины и полтора ведра песка. Смесь ка следует перемешивают. Смесь должна не растекаться по мастерку для кладки, а плавно с него сползать.

Чтобы разметить кладку под печное оборудование, по бокам можно установить специальные деревянные отфугованные бруски для возможности контроля вертикальности стенки у будущей печи.

Для самостоятельной кладки печи предполагается, что швы будут иметь толщину не больше 3-4 миллиметров. Сегодня довольно много вариантов кладки печи из кирпича для системы отопления в частном доме. Среди общих требований, которые к ним предъявляются, можно выделить следующие:

армирование каждого четвертого ряда кладки с помощью металлических стержней;
все внутренние детали печи должны выполняться скругленными и без выступов, а значит, запрещается использование кирпичей со сколами;
для частного одноэтажного дом труба должна находиться от колосниковой трубы на высоте как минимум 5 метров;
при прохождении кровли необходимо выполнить кирпичную “распушку”, а точнее постепенное наращивание из кирпичей;
обязательно нужно установить над выходом у дымовой трубы оголовник, защищающий от снега, влаги и мусора и усиливающий тягу.

Заключение

Для устройства автономного отопления в частном доме можно применять различные системы. Одна из наиболее используемых систем – это печное отопление. В настоящее время на рынке можно встретить множество вариантов более современных устройств, включая электрические и газовые системы. Однако, для их работы требуются источники топлива, которые стоят довольно дорого. А металлические или кирпичные печи более экономичны, кроме того, они могут быть выполнены своими руками.

В данном статье рассмотрены базовые правила для возведения печного отопления с частном доме. Здесь указывается лишь часть требований, воздвигаемых для самостоятельного устройства печи, и рекомендуется ознакомиться полным их перечнем. Желательно посоветоваться с профессиональными печниками, а лучше последить за процессом его работы, получив при этом неоценимые знания, которых нет в соответствующих книгах и пособиях.

Сочетание новых решений и привычных традиций дает возможность создать долговечный и эффективный обогреватель, полностью независимый от централизованного источника. Поддерживая отопительный блок и печь в исправности и в порядке, можно еще на протяжении долгих лет не беспокоиться о работе отопления и о тепле в доме.

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Печное отопление с водяным контуром

Необходимость присутствия в доме надежного источника тепла многие домовладельцы начинают осознавать именно тогда, когда с устройством случаются непредвиденные проблемы в самый разгар зимних стуж. Чтобы избежать подобных казусов и обеспечить свое жилище надежным, исправным, функциональным и экономичным источником тепла, планируя отопление печное с водяным контуром, стоит уделять внимание малейшим нюансам и заблаговременно ознакомиться со спецификой такого типа обогрева дома.

Содержание

1 Плюсы печного отопления
2 Недостатки, характерные для печного отопления
3 Особенности устройства системы
- 3.1 Устройство печи
- 3.2 Принцип работы системы
4 Особенности монтажа

Плюсы печного отопления

Грамотно построенная и подключенная к системе обогрева печь для для водяного отопления сулит домовладельцам немало преимуществ. Среди них – доступность материалов для строительства печи, простой монтаж, элементарный процесс эксплуатации, не требующий специального обучения и приобретения навыков, возможность регулирования температурного режима с помощью заслонок.

Что касается КПД, то водяное отопление от печи на дровах генерирует коэффициент полезного действия, равный 60%. Такой показатель вполне приемлем для недорогих и доступных печей.

Недостатки, характерные для печного отопления

В процессе строительства в доме печи отопления с водяным контуром, домовладельца могут преследовать следующие неприятные моменты. Так, производительность, номинальная мощность и эффективность печи напрямую зависит от ее размера, таким образом, чем большие габариты предусматривает проект строительства печи, тем меньше полезного пространства остается в комнате. Эта проблема особо остро стоит для владельцев небольших частных домов, испытывающих дефицит полезного пространства в своем жилище.

Кроме того, во время работы печь может способствовать увеличению уровня загрязнений в доме, поэтому владельцам, решившим установить отопление печное, придется тратить свободное время на уборку помещения и периодическую чистку печи от золы и пепла. Еще одним минусом использования печей является их низкая чувствительность к прогреву. С момента розжига печи должно пройти довольно продолжительное время, чтобы температура в доме начала расти, поэтому ожидать от печи таких же быстрых результатов работы, как и от газовых котлов, работающих в паре с металлическими радиаторами, не стоит.

Значение имеет и то, что печь для отопления дома с водяным отоплением способствует неравномерному распределению тепла. А именно, температурные показатели около печи всегда будут на уровень выше аналогичных показателей в других комнатах, однако при грамотном подборе радиаторов и системы трубопроводов, можно минимизировать данную проблему.

Устанавливая дома печь, нужно поддерживать ее работу и заботиться о соблюдении мер безопасности, ведь неправильная эксплуатация печного отопления приведет к пагубным последствиям, таким как, отравление угарным газом или случайное возгорание приборов, находящихся около отопительного устройства. О других видах отопления в доме можно прочитать в нашей статье «Отопление в частном доме: выбор оборудования и материала топки».

Особенности устройства системы

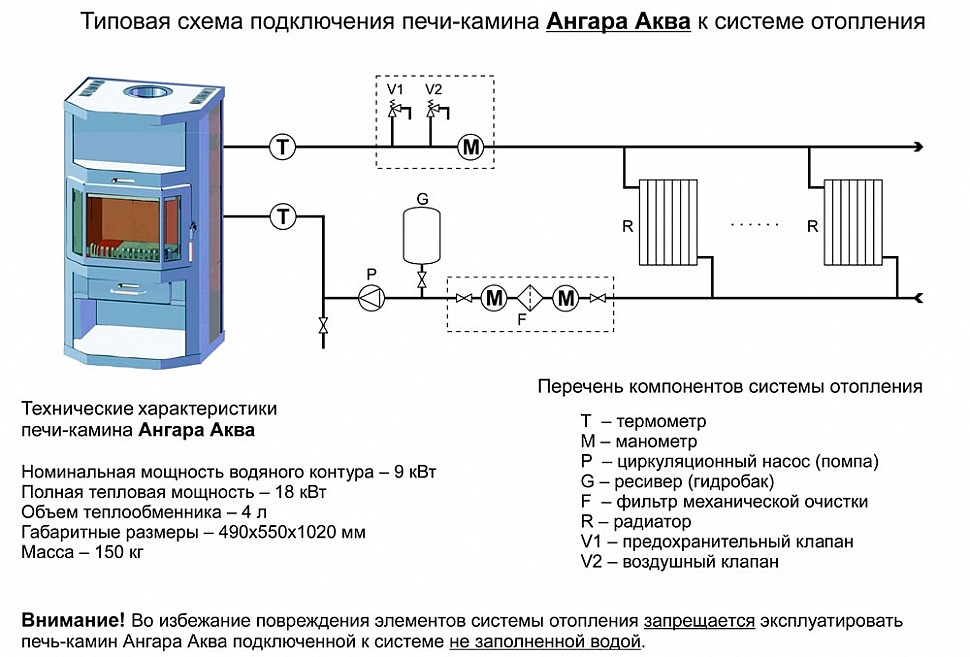

Обустроенное в доме печное отопление с водяным контуром схема которого разрабатывается в индивидуальном порядке, способно решить ряд проблем, связанных с использованием традиционных схем печного отопления. В частности, владельцы могут не переживать по поводу неравномерного прогрева дома, ведь система радиаторов способствует наиболее оптимальной теплоотдаче даже тогда, когда последние дрова или угольные брикеты уже дотлевают в печи.

Устройство печи

Главным компонентом печи с водяным контуром является теплообменник. Этот элемент может отличаться конструктивными решениями, но, по сути, любая модель теплообменника представляет собой устройство для циркуляции теплоносителя и его равномерного прогрева до максимальной температуры. Как правило, во время строительства печи мастера заказывают индивидуальные теплообменники, которые лучшим образом дополнят систему отопления.

Тип теплообменника влияет на эффективность работы печи. Так, прибор из листовой стали быстро нагревается, отличается простотой обслуживания и чистки, но при этом имеет маленькую площадь нагрева. Прибор из труб лишен этих недостатков, однако его сложнее изготовить и чистить от нагара в процессе эксплуатации.

Чтобы печи для отопления с водяным контуром работали наилучшим образом, их подключают к системе отопления по аналогии с подключением обычных газовых котлов, однако существует один нюанс – важно следить за тем, чтобы в процессе закрепления входное отверстие змеевика находилось высоко. Также важно проследить за правильным размещением в системе отопления расширительного бачка. По возможности, он должен размещаться в верхней точке отопительной магистрали, при этом, чем больший угол наклона трубопровода соблюден при строительстве, тем лучше будет процесс циркуляции теплоносителя внутри контура.

В некоторых случаях, русская печь с котлом водяного отопления может быть оптимизирована дополнительным электрическим насосом.

Но у такой конструкции есть существенный минус – она зависима от внешних факторов и при отключении электроэнергии система обогрева утратит свою функциональность и эффективность.

Принцип работы системы

Некоторые домовладельцы принимают ответственное решение построить печь для водяного отопления своими руками и для этого изучают принцип работы данной системы. Он однообразен для различных печей и заключается в том, что вода или другой жидкий теплоноситель, проходя через теплообменник, подогревается за счет энергии сгораемого топлива. Это могут быть угольные брикеты для отопления цена которых зависит от качества, а также другие виды топлива – дрова, торф, пеллеты, топливные гранулы и пр.

Затем подогретая жидкость из теплообменника поступает в систему радиаторов, отдает свое тепло и по внутреннему контуру опять поступает в печь. Такое устройство чем-то напоминает принцип работы обычного котла. Единственным исключением является то, что печь, нагревая теплоноситель, и сама участвует в процессе нагрева помещения, прогревая стены и дымоходы. При этом печь с котлом водяного отопления цена которой значительно ниже стоимости базовой модели котла, является недорогим приемлемым вариантом для владельцев недвижимости со средним уровнем доходов.

Особенности монтажа

Есть два способа установить котлы отопления для печного отопления, при этом первый подразумевает проведение работ с ноля, а второй предусматривает монтаж теплообменника в уже имеющуюся в доме печь. Независимо от способа монтажа, предпринятого домовладельцем, при устройстве системы обогрева должны соблюдаться некоторые нюансы.

Печка для отопления дома должна быть оборудована оптимальной водяной рубашкой и подходящим теплообменником.

Это необходимо во избежание закипания теплоносителя в системе и прогорания стенок теплообменника. Также важно выдерживать определенное расстояние между теплообменником и внутренней стенкой топки так, чтобы была возможной полноценная компенсация теплового расширения. Как сделать отопление в частном доме своими руками, мы уже писали здесь.

Грамотно выбирая печной котел отопления, можно обеспечить равномерное, доступное и качественное отопление помещений, однако реализуя подобный проект в доме, важно помнить об особенностях безопасного использования печей и рациональном подборе компонентов системы обогрева.

Наш водонагреватель ракетной печи: 2,5 года спустя

*Обновление* — С момента написания этой статьи мы разобрали, улучшили, реконструировали и отшлифовали эту ракетную печь. Посмотрите здесь.

Еще летом 2009 года мы построили водонагреватель на ракетной печи, чтобы мы могли принимать горячий душ в Милквуде. Какая революция. И спустя 2,5 года наш реактивный душ, на удивление, все еще работает.

Поскольку мы получаем много вопросов (и комментариев от теплых, чистых посетителей фермы) об этой самодельной установке для нагрева воды, я решил провести небольшую оценку системы: как она работает и что мы узнали от такой простой, эффективной системы для счастливо нагретой воды.

Наша система нагрева воды на ракетной печи

Прежде всего, вам, вероятно, следует взглянуть на оригинальный пост, посвященный созданию этой системы, Ракетный душ. Это объясняет базовую настройку. Мне нравится думать, что я стал немного лучше объяснять вещи с тех пор, как написал этот пост, но такова жизнь. Я оставлю это нетронутым.

Наш пост Rocket Stove Roundup затрагивает почему, что и как ракетные печи, и намекает на их славу, если вы не в курсе.

Подводя итог, можно сказать, что наша ракетная система горячего водоснабжения имеет загрузочный цилиндр в стиле ракетной печи с J-образным загрузочным туннелем. Горячий воздух движется вверх по стояку тепла и через теплообменник, представляющий собой черный ящик, в котором нагревается вода. Это единственная хитрость системы.

После того, как воздух (теперь уже не такой горячий) проходит через теплообменник и выходит за его пределы, он поднимается по дымоходу, выходит наверх, и на этом все. Это очень простой способ нагрева приличного количества горячей воды с минимальными затратами, топливом и занимаемой площадью.

Я пройдусь по каждой части системы и объясню, как она работает и хотим ли мы ее улучшить:

Ствол подачи в действии, вскоре после постройки

Ствол подачи в настоящее время – изношен, но работает нормально

Подающий ствол:

По-прежнему работает нормально, хотя не помешал бы и повторный початок. Частично это связано с недостаточным покрытием кровли в первый год, когда попала вода и частично растворился саман. В остальном доволен дизайном и конструкцией.

Яма для золы:

Работает хорошо, мы удаляем золу ежедневно, когда система интенсивно используется. Зола удаляется через маленькую дверцу (шамотный кирпич с ручкой) мастерком и помещается в металлическое ведро. Оттуда он направляется туда, где требуется зола на ферме. Простая задача, которую легко выполнить перед тем, как разжечь первый костер за день.

Тепловой стояк, заполненный вермикулитом, показан во время строительства системы

Тепловой стояк:

Внутренняя изоляция для теплового стояка (вермикулит) немного осела, и в верхней части теплового стояка есть часть 5 см, которая теперь горячий, что указывает нам на то, что он не так изолирован, как был.

Ничего страшного в нашем контексте, но если бы эта система была внутри вашего дома, было бы лучше не иметь горячей части в стояке тепла, о которую ваши дети могли бы обжечься. В противном случае, эта часть их системы прекрасна и денди.

Водяная рубашка:

Легкая ржавчина (сделана из железа), в остальном работает отлично. Лучшие 20 баксов, которые мы когда-либо тратили на гаражной распродаже.

Резервуар для воды:

Работает хорошо, никаких проблем. Клапан сброса давления работает нормально (хотя эта система редко перегревается из-за энтузиазма использовать горячую воду как можно скорее)

Завершенная система, примерно январь 2009 г.

Система, примерно июнь 2011 г. Хорошо изношена, только с небольшими изменениями, в основном на входе и выходе воды.

Входы и выходы воды:

Мы немного модифицировали их, чтобы угол не был таким острым, чтобы вода проходила из бака в рубашку и обратно. Мы также изолировали трубы резиной, чтобы максимально использовать тепловую энергию. В остальном работает нормально.

Топливная эффективность:

Разумно. Или отлично, я не уверен — это единственный реактивный душ, который у нас есть! Количество палочек, которое вам нужно, чтобы получить по-настоящему горячий душ, зависит от температуры окружающей среды, но, как правило, в середине весны (дневная температура 18-25ºC) вы рассчитываете на 10-15 минут кормления ракеты. палочки для первого горячего душа, затем 3-5 минут кормления палочками для каждого последующего горячего душа.

В середине лета это сокращается до 5-10 минут кормления палочками для запуска первого горячего душа и пары минут кормления палочками после каждого горячего душа.

Хранение палочек! Иногда этого полно. Сегодня это не так.

Марко и Дерек, мастера по коллекционированию палочек.

Хранилище топлива:

Мы узнали это довольно быстро. Это грустный, грустный и сырой день, когда вам нужен душ, а сухих палок нет на многие мили вокруг. Итак, мы построили хранилище для палочек! Это прямо рядом с ракетным душем. Куда бы вы его еще не поместили.

Работа с палочками стала одной из ежедневных обязанностей, когда ферма Милквуд кишит людьми. Каждый день назначенная хорея заполняет отсек для палочек. Это значит, что даже если завтра пойдет дождь, сухих палочек будет достаточно.

Имея два уровня, вы могли бы (теоретически) отделить коллекцию мокрых палочек от сухих и надеяться, что мокрые палочки высохнут к следующему времени душа.

Вид с ракеты на Милквуд. Если вы не очарованы закатом, подумайте об этой куче щепок или о странном желтом столбе.

Размещение системы:

Как показано на изображении выше, хорошей идеей будет размещение вашей душевой системы с ракетной печью в месте с приятным видом. В конце концов, вы будете сидеть там по 10-15 минут каждый день (при условии, что вы принимаете душ впервые). Наша сторона смотрит на запад, и во время запуска ракеты можно любоваться прекрасными закатами. Рекомендуется горячий шоколад.

Вот, собственно, и все. В целом, мы очень довольны работой этой системы.

Вся система, июнь 2011 г., с душевой кабиной (переоборудованной поливочной станцией для овец) позади

Во время проводимых два раза в год внутрихозяйственных PDC у нас на ферме более 30 человек в течение 2 недель подряд, и все они используют эту систему исключительно для своих нужд. душ. Хотя я не уверен, что каждый предпочитает принимать душ каждый день, многие делают это, и система выдерживает энтузиастическую нагрузку. По-моему, неплохая рекомендация.

Одна из вещей, которые мне по-прежнему больше всего нравятся в этой системе, это то, что энергия поступает за энергию, а также простота и честность транзакции.

Хочешь горячий душ? Иди возьми палки. А потом немного потушить огонь. Теперь можно принять горячий душ. Теперь вы можете быть очищены.

Большое-большое спасибо всем мыслителям и мастерам, которые вместе создали ракетные печи и помогли нам на ферме Милквуд быть теплыми и чистыми эти 2,5 года назад.

Как всегда, приветствуются любые комментарии или предложения по улучшению вышеупомянутой системы — присылайте их.

>> Оригинальный набор фотографий, на котором показан процесс сборки нашего реактивного душа.

Как кипятить воду в походе: 13 проверенных способов

Научиться кипятить воду в походе — важный навык, которым должны владеть все любители активного отдыха. Но, хотя подогрев воды может показаться относительно простой задачей, оказывается, что есть много разных способов вскипятить воду на свежем воздухе.

Поскольку каждый метод кипячения воды имеет свои преимущества и недостатки, важно определить правильную стратегию для ваших нужд.

Далее мы познакомим вас с 13 отличными способами нагрева воды на улице. Таким образом, вам больше никогда не придется пить теплую воду.

13 Проверенные временем методы нагрева воды

1. Плита на жидком топливе

Первой в нашем списке стоит классическая печь на жидком топливе. Жидкостные печи, такие как сверхпопулярный MSR Dragonfly , являются относительно экологичным, но очень эффективным вариантом для кипячения воды в дороге.

Хотя существуют различные виды жидкого топлива, белый газ (обычно нафта) — это то, что вы, скорее всего, найдете в магазине снаряжения для активного отдыха. Белый газ особенно хорош для кемпинга, потому что он сгорает чисто и эффективно практически в любых условиях.

Несмотря на то, что печи на жидком топливе обычно тяжелее некоторых альтернатив (подробнее о них чуть позже), они лучше всего подходят для зимнего использования. Это потому, что у печей на жидком топливе есть насосы, которые позволяют вам регулировать давление вашего топлива. Поэтому они являются хорошим выбором для частых приключений в суровых условиях.

[lasso ref=”msr-dragonfly-portable-camping-stove” id=”39071″ link_id=”29308″]

2. Пропановая печь

Еще один популярный вариант для нагрева воды, пропановые печи – отличный инструмент. для использования в кемпинге. Пропановые печи, такие как Camp Chef Everest , используйте баллоны с пропаном на 1 или 20 фунтов в качестве источника топлива, которые вы можете найти в большинстве хозяйственных магазинов.

Однако, поскольку эти печи довольно большие и громоздкие, их лучше всего использовать в автомобильных кемпингах.

Кроме того, пропановые печи, как правило, лучше с точки зрения удобства. Это потому, что они, как правило, имеют множество дополнительных функций, таких как кнопки автоматического зажигания и простые в использовании ручки управления нагревом.

Другим важным преимуществом пропановых печей является то, что они почти всегда оснащены 2 или более горелками. В то время как вы можете получить модель с пропановым двигателем с одной горелкой, большинство этих печей имеют 2 или 3 горелки, что означает, что вы можете кипятить воду и готовить еду одновременно.

3. Печь с канистровым топливом

Канистровые канистровые горелки являются относительным новичком в мире решений для кипячения воды для кемпинга и представляют собой крошечные небольшие печи, работающие на консервированном изопропиловом или бутановом топливе.

Эти печи, в том числе любимые фанатами модели, такие как MSR PocketRocket , как правило, очень маленькие и легкие. Они предназначены для работы с топливными канистрами (обычно смесью изо/бутана), которые также изготавливаются с учетом экономии веса.

В результате газовые горелки на канистрах стали популярным выбором для загородной местности. Однако их относительно небольшая площадь для приготовления пищи и отсутствие контроля за кипением затрудняют использование этих плит для больших групп.

Кроме того, канистровые печи не идеальны зимой, потому что изобутановая смесь в топливных канистрах становится неэффективной при низких температурах. Тем не менее, эти печи — отличный инструмент, если вы планируете летний поход.

[lasso ref=»msr-pocketrocket-2-travel-stove» id=»35474″ link_id=»29309″]

4. Интегрированная система канистровой топливной плиты

Подобно канистровым топливным плитам, которые мы только что обсуждали, интегрированные системы канистровых топливных печей также работают на изобутане. Разница, однако, в том, что эти интегрированные модели, такие как Jetboil Flash , поставляются со встроенными ветровыми стеклами и котлами для кипячения воды.

Поэтому они зачастую значительно более эффективны, особенно в ветреном климате. Печи, такие как Jetboils, часто могут вскипятить литр воды всего за несколько минут, что делает их хорошим вариантом для быстрого и легкого похода.

Однако главный недостаток этих печей заключается в том, что они не очень подходят для приготовления изысканных блюд. Тем не менее, они отлично подходят для кипячения воды, поэтому отлично подходят для использования с сублимированными продуктами.

При этом поначалу пользоваться этими печами может быть непросто. Итак, посмотрите это видео от Jetboil с главными советами по безопасному использованию встроенной плиты:

5. Плита на биотопливе

Изящный вариант для тех, кто заботится об экологии, биотопливные печи, такие как BioLite Campstove 2. , являются идеальным методом кипячения воды в лесной среде.

Эти печи сочетают в себе энергоэффективность походной газовой печи с экологичностью сжигания биотоплива. Поскольку они убегают от горящих веток и другого лесного мусора, вам не нужно беспокоиться о топливе или о том, что оно закончится, пока вы разбиваете лагерь.

Конечно, поскольку для работы этих печей требуются дрова и другой лесной мусор, они не очень полезны в ледяной альпийской среде. Кроме того, они немного менее эффективны, чем их аналоги на ископаемом топливе, и немного медленнее кипятят воду.

Но, если у вас есть свободное время и вы предпочитаете не носить с собой топливо, эти печи — отличный способ нагреть воду.

Тем не менее, стоит отметить, что первые несколько раз использование этих печей может оказаться сложной задачей. Если вы считаете, что вам может подойти биотопливная печь, посмотрите это видео, в котором показано, как правильно использовать одну из самых популярных моделей:

6. Спиртовая плита

Популярная среди любителей пеших прогулок и сверхлегких туристов, спиртовочная печь работает практически на любом спиртовом топливе.

Эти виды топлива, в том числе этанол, денатурированный спирт и метанол, часто легко доступны на заправочных станциях. Таким образом, это отличный выбор, если вы путешествуете пешком и не уверены, какие удобства будут доступны в следующем городке.

Кроме того, спиртовки могут быть очень и очень эффективными при кипячении воды, так что вы обычно можете нагреть литр воды примерно за 5-10 минут с минимальным расходом топлива.

Существует множество различных типов спиртовок, но изготовленная в Швеции Trangia Storm Cooker 27-2 UL Stove Kit является одной из самых популярных. С плитами Trangia вы можете использовать весь кухонный набор или просто упаковать крошечную спиртовку и небольшую кастрюлю для быстрого и легкого путешествия в горы.

Кроме того, вы можете сделать свою собственную сверхлегкую спиртовку из банки из-под газировки. Посмотрите это видео, если хотите узнать больше о процессе:

Одно предостережение относительно спиртовок: поскольку эти печи не имеют двухпозиционных клапанов, они могут быть пожароопасными при неосторожном использовании. Кроме того, некоторые управляющие землей не разрешают использовать спиртовки из-за их пожароопасности, поэтому перед выходом из дома ознакомьтесь с местными правилами.

7. Твердотопливные печи

Один из малоизвестных способов нагрева воды во время кемпинга. Твердотопливные печи являются отличным вариантом аварийного кипячения воды. Эти печи, такие как Esbit Ultralight Folding Stove , компактны и могут использоваться практически в любых погодных условиях.

В отличие от печей на жидком топливе, нет риска, что топливные таблетки в печи Esbit прольются на все ваше снаряжение. Кроме того, эти топливные таблетки сгорают чисто и эффективно на больших высотах, поэтому они станут отличным дополнением к вашему контрольному списку для кемпинга.

Поскольку топливные вкладки довольно дороги, они не идеальны для частого использования. Но, если вы ищете способ вскипятить воду в экстренной ситуации во время кемпинга, трудно превзойти твердотопливную плиту.

[lasso ref=”esbit-ultralight-folding-pocket-stove” id=”39076″ link_id=”29310″]

8. Чайник Ghillie

Пожалуй, самый уникальный вариант в нашем списке, сделанный в Великобритании Ghillie Kettle Adventurer 1.5L — это универсальный набор для приготовления пищи и кипячения воды для использования в горах.

С помощью чайника Ghillie вы можете вскипятить до 1,5 литров воды всего за несколько минут. Чайник изготовлен из традиционного прядения алюминия, и его можно нагреть с помощью веток или другого лесного мусора.

Чтобы использовать Гилли-чайник, вам просто нужно разжечь небольшой огонь в печи, поставить сверху чайник и наполнить его водой. Через несколько минут чайник издаст свисток, давая вам понять, что ваш напиток готов к употреблению.

Как и у других печей, работающих на биотопливе, недостатком этого метода нагрева воды является то, что для кипячения воды вам понадобятся дрова. Однако, когда дело доходит до удобства и долговечности в бэккантри, Ghillie Kettle сложно превзойти.

Для получения дополнительной информации о том, как работают чайники Ghillie, посмотрите это забавное видео:

9. Погружной нагреватель

Если простота и удобство использования являются вашими главными приоритетами, погружной нагреватель может быть именно тем, что вам нужно. Погружные нагреватели, такие как портативный погружной нагреватель Lewis N. Clark , представляют собой, по существу, металлические нагревательные устройства, которые можно поместить в кружку или кастрюлю, чтобы вскипятить воду.

Поскольку этим обогревателям требуется какой-то источник электроэнергии (обычно розетка), их лучше всего использовать в кемпинге с подключением. Однако, если вы хотите нагреть одну чашку воды всего за несколько секунд, трудно найти что-то более эффективное, чем погружной нагреватель.

Тем не менее, большинство погружных нагревателей рассчитаны только на одну чашку воды. Итак, если вы хотите нагреть много воды для мытья посуды или купания, мы рекомендуем вместо этого проверить ведро-нагреватель. Ковшовые нагреватели очень похожи на погружные нагреватели (они работают так же), но они обеспечивают большую мощность для кипячения больших объемов воды.

[lasso ref=»lewis-n-clark-portable-immersion-water-heater» id=»39077″ link_id=»29311″]

10.

Солнечный обогреватель
солнечный нагреватель — отличный способ безтопливного нагрева воды. Эти мешки для нагрева воды, такие как Sea to Summit Pocket Shower , как правило, очень легкие и портативные, поэтому их легко брать с собой в отдаленные приключения.
Чтобы использовать солнечный нагреватель, вам просто нужно наполнить мешок водой и поставить его на солнце. Через несколько часов (точное время зависит от того, сколько солнца), ваша вода должна стать чертовски теплой. Это так просто!
При этом стоит отметить, что вам будет сложно получить по-настоящему горячую воду с солнечным душем, даже если вы находитесь в кемпинге в очень теплом и солнечном месте. В результате солнечные нагреватели лучше всего подходят для нагрева воды для душа и мытья посуды, а не для питья.
Действительно, если вам нужна горячая вода для питья, мы рекомендуем вместо этого использовать один из других вариантов в этом списке. Но если ваша цель — теплая вода для мытья посуды, то солнечный нагреватель — верный выбор. Это невероятная роскошь, которую вы могли бы включить в свой пакет кемпинга для кого-то, подарок заядлому туристу в вашей жизни.
[lasso ref=”sea-to-summit-pocket-shower” id=”39079″ link_id=”29312″]
11. Электрический чайник заваривая чай дома, мы рады сообщить, что есть несколько отличных электрических чайников для использования на открытом воздухе.
На самом деле, когда дело доходит до удобства и простоты использования, электрические чайники должны быть на первом месте в вашем списке. Это потому, что они могут вскипятить воду нажатием кнопки всего за несколько минут.
Конечно, поскольку все эти чайники требуют электричества, они лучше всего подходят для приключений в палаточном лагере. Тем не менее, некоторые новые, инновационные модели, такие как Spardar 12V Car Kettle , можно подключить к розетке 12V в автомобиле. Таким образом, они являются фантастическим вариантом для кипячения воды в автомобильных приключениях, таких как кемпинг с вашим домом на колесах.
[lasso ref=”spardar-car-kettle-water-boiler” id=”39080″ link_id=”29313″]
12. Портативный водонагреватель
Если вы ищете быстрый и надежный способ отопления воды для мытья посуды или душа, портативный водонагреватель, вероятно, то, что вам нужно.
Переносные водонагреватели, такие как переносной водонагреватель Hike Crew , могут пригодиться в кемпинге. Большинство из них могут работать как на пропане, так и на электричестве, что делает их практичным инструментом для автомобильного кемпинга, даже если подключение к сети недоступно.
Чтобы использовать один из этих портативных водонагревателей, вам просто нужно включить устройство, установить желаемую температуру воды и открыть кран. Такие модели, как портативный водонагреватель Hike Crew, предлагают варианты как для мытья рук, так и для мытья посуды, а также для принятия душа, что полезно, когда удобства ограничены.
Конечно, эти портативные водонагреватели не предназначены для кипячения воды для питья, поэтому они лучше всего подходят для мытья и купания, этот продукт удобен для поддержания чистоты на протяжении всего похода. Но если вы ищете способ нагреть воду для работы в лагере, это один из наиболее эффективных доступных вариантов.
13. Над костром
И последнее, но не менее важное: мы не могли забыть о кипячении воды по старинке: над огнем.
Кипячение воды над огнем может быть как простым, так и сложным процессом, как вы захотите. Самый простой способ сделать это — развести огонь и поставить кастрюлю или чайник прямо на угли. Однако это может привести к тому, что ваша кастрюля или чайник станут черными от угольной пыли, поэтому делать это не рекомендуется.
В качестве альтернативы вы можете поставить горшок на большой камень среди углей. Это позволяет горшку получать все тепло от огня, не касаясь непосредственно углей. Или, если вы хотите пофантазировать, вы можете инвестировать в систему штатива для костра или гриль, который можно использовать для поддержки ваших кастрюль и чайников выше огонь для простоты использования.
Однако, если вы разводите огонь для кипячения воды за пределами специально отведенного кемпинга, стоит подумать о том, как свести к минимуму воздействие ваших костров на окружающую среду. Чтобы узнать, как развести экологически чистый костер, посмотрите это видео от Leave No Trace о том, как развести насыпной костер:

Часто задаваемые вопросы
Как мы можем нагреть воду без огня?
Есть много разных способов нагреть воду без огня в походе. Возможно, самый простой способ сделать это — использовать специальную походную печь.
Вы можете приобрести походные печи, работающие на пропане, белом газе, бутане, биотопливе и спирте, так что есть из чего выбрать. Однако важно то, что все они очень эффективно доводят воду до кипения на свежем воздухе.
Сколько минут вы кипятите воду для питья?
Поскольку время кипячения воды зависит от высоты вашего кемпинга, способа кипячения и типа используемого источника тепла, нет фиксированного промежутка времени, в течение которого вы должны кипятить воду.

РубрикаРазное
