Как сделать ворота на даче своими руками

Содержание

• Как выбрать материал для ворот
• Особенности изготовления и эксплуатации разных типов ворот
• Разработка проекта ворот
• Инструменты и материалы для ворот
• Последовательность монтажа ворот

Самые простые дачные ворота состоят из двух створок, которые можно сделать из различных материалов. Часто материалом для облицовки служит профнастил или дерево. При желании в воротах создается калитка. Ее также можно разместить в отдельном проеме. Чтобы сделать ворота для дачи своими руками, стоит знать о том, какой материал лучше всего подходит для таких изделий.

Как выбрать материал для ворот

Часто на дачах устанавливаются металлические и деревянные ворота. Все более популярными становятся и комбинированные конструкции. Для изготовления металлических ворот применяются профильные трубы, арматура и уголки. Наиболее популярными являются конструкции из профнастила, так как они имеют следующие преимущества:

• приемлемая стоимость материала для облицовки;
• скорость создания ворот;
• простота создания створок из профнастила;
• длительный срок использования ворот;
• отсутствие коррозии на материале;
• красота материала.

Стоит помнить, что на профнастиле не должно быть дефектов, так как из-за этого на материале может появиться ржавчина. К минусам описываемого материала можно отнести:

1. Недостаточную прочность. Ворота из тонкого профнастила могут быть повреждены при сильном ветре или в других случаях, когда на полотно действует большая нагрузка.
2. Возможность появления коррозии. Чтобы облицовочный материал оставался целым, необходимо следить, чтобы его покрытие не было повреждено.

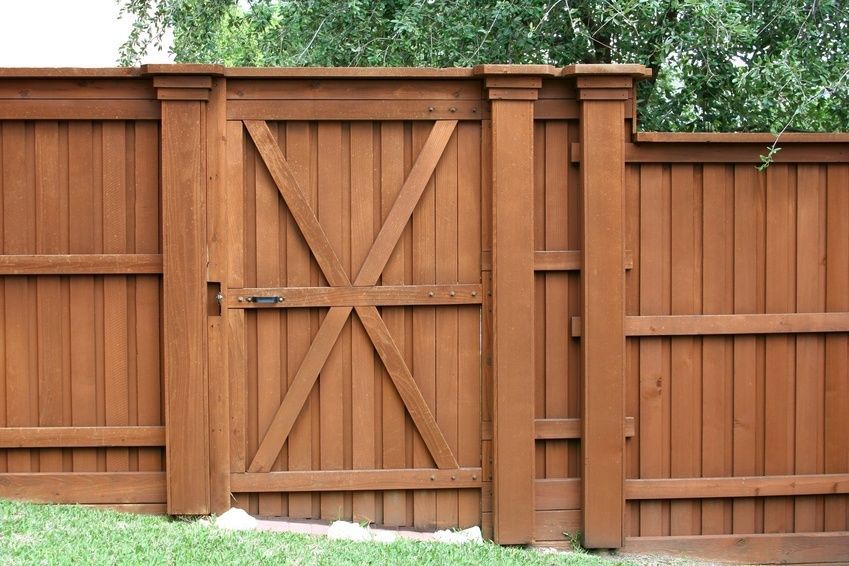

Деревянные ворота являются менее популярными, так как их заменяют более надежные и дешевые конструкции. Для изготовления ворот своими руками могут использоваться как дешевые доски, так  и пиломатериалы из дорогих пород древесины.

Простые распашные ворота (как на фото) можно собрать собственными руками, имея стандартные инструменты. Если же создается сложная и красивая конструкция, стоит доверить проведение работ профессионалам. Это связано с тем, что многие работы в таком случае необходимо выполнять при помощи специального оборудования для обработки дерева.

К комбинированным изделиям относятся конструкции, при создании которых использовалось несколько материалов. Часто создаются следующие типы таких изделий:

1. Кованые створки с поликарбонатом. Подобные изделия являются легкими и при этом красивыми. Стоит помнить, что сделать их самостоятельно не получится. Выбирать такой вариант стоит в случае, когда на участке создается каменный или кирпичный дом. На прилагающихся фото можно увидеть красивые кованые ворота и понять, что именно подходит для вашего участка.

2. Створки из пластиковых панелей. Данный материал закрепляется на металлическом основании. Создать описываемый тип конструкций можно собственными руками. При этом используемые материалы являются довольно дешевыми. Такой вариант выбирают многие владельцы участков, которые желают оформить ворота таким образом, чтобы они сочетались с оформлением дома.
3. Ворота из сетки. Данный бюджетный вариант выбирают владельцы участков, которые собираются потратить на создание ограждения минимальное количество денег. Такие створки изготавливаются из профильной трубы, на которой впоследствии закрепляется сетка. Перед тем как сделать такие ворота на даче своими руками, стоит создать чертеж, на котором будут отображаться размеры всех элементов.


Если вы хотите сделать ворота своими руками, стоит выбирать именно третий вариант. Также вместо сетки можно использовать профнастил.

Особенности изготовления и эксплуатации разных типов ворот

В зависимости от типа конструкции ворота можно разделить на два типа:

• распашные;
• откатные.

Распашные являются наиболее популярными, так как их можно изготовить самостоятельно. Они состоят из двух створок, которые закрепляются на опорах при помощи петель. Стоит помнить, что они имеют некоторые недостатки:

• сложность открытия в зимнее время, когда около створок скапливается большое количество снега;
• большой радиус открытия ворот;
• необходимость в дополнительном пространстве.

Следует помнить о том, что рама распашных ворот должна иметь большой запас прочности, так как со временем такие конструкции начинают провисать.

Если рама будет недостаточно жесткой, полотно быстро перекосится.

При создании каркаса распашных конструкций применяется стальная труба или металлопрофиль. Элементы конструкции фиксируются при помощи болтов или сварки. Обшивка рамы производится оцинкованной сталью, профнастилом или деревом, на которое заранее наносится антисептик. Не стоит применять тяжелые материалы, так как они многократно увеличивают нагрузку на петли.

В закрытом положении распашные ворота фиксируются при помощи засова или навесного замка. Для более надежной фиксации створок в нижней части необходимо установить щеколду.

Перед тем как сделать ворота на даче, стоит подумать о том, что столбы могут со временем расшатываться из-за постоянно воздействующей на них нагрузки. Именно поэтому важно создать надежный фундамент для столбов.

Откатные створки разделяются на консольные и рельсовые. Они имеют несколько преимуществ:

1. Удобство эксплуатации. При установке на створку автоматики открытие происходит после одного нажатия кнопки. При этом владельцу участка не нужно выходить из автомобиля или дома.
2. Экономия пространства участка. Откатные конструкции занимают немного места, так как в открытом положении располагаются вдоль ограждения, что видно на фото.
3. Отсутствие необходимости в очистке территории около ворот. Это связано с тем, что створки ворот не касаются земли и двигаются по направляющей.
4. Долговечность. Если правильно установить откатные ворота, можно использовать их в течение длительного времени, не беспокоясь о том, что они деформируются.

Многие опытные строители сходятся на мнении, что лучшим материалом для облицовки откатных ворот является профилированный металл. В отдельную группу стоит выделить ворота, в полотно которых встроена калитка. Такие конструкции сооружаются по такой же технологии, но внутрь полотна вваривается рама для калитки.

Разработка проекта ворот

Перед тем как создать схему будущей конструкции, стоит определить, где будут расположены ворота. Если дом располагается в центре участка, стоит расположить створки напротив фасада строения. Если дача располагается близко от проезжей части, створки следует расположить как можно дальше от дороги. Это связано с тем, что при частом открывании ворот на участок будет попадать много пыли и выхлопной газ. В случае, когда участок располагается в природной зоне, ворота можно расположить недалеко от фасада. Рассмотрев фото различных участков можно понять, где именно стоит расположить створки.

Для разработки чертежа стоит определиться с размерами будущей конструкции. Для этого нужно измерить ширину и высоту проема. Во время определения оптимальной высоты створок стоит учитывать, что под ними должен быть небольшой зазор. Если въезд покрыт асфальтом или бетоном, можно оставить просвет около 7 см. Для неукрепленного грунта стоит оставлять около 10 см.

Во время создания чертежа стоит сопоставить размеры облицовочного материала и рамы. При этом лучше всего создавать конструкцию таким образом, чтобы размеры совпадали. Это позволит выполнить работу в более короткий срок. Правильно составив чертеж можно приступать к выбору материалов.

Инструменты и материалы для ворот

Перед проведением работ следует подготовить следующие материалы:

1. Профильная труба для создания каркаса створок. Чаще всего используются изделия сечением 60*40*1,5.
2. Труба, которая необходима для создания опор. Выбор определенного варианта зависит от веса створок. Если они весят менее 150 кг, можно использовать трубу 80*80*4 мм. Когда вес створок составляет 150-300 кг, применяются трубы 10*100*5 мм. Если же они весят более 300 кг, применяются трубы
3. Петли.
4. Замки.
5. Профнастил.
6. Краска.

Также важно подготовить болгарку, строительный уровень, лопату и кисти для окраски полотна.

Последовательность монтажа ворот

На первом этапе необходимо установить опорные столбы. Они представляют собой металлические опоры, которые бетонируются на глубину более 1 метра.

Монтаж выполняется следующим образом:

1. Трубы сначала очищаются от ржавчины. При этом их поверхность необходимо обезжирить, а затем прогрунтовать и нанести краску.
2. После этого в заранее выбранных местах необходимо выкопать ямы на глубину около 1,5 м.
3. На дне ямы создается песчаная подушка высотой около 10 см. На нее засыпается щебень на высоту около 10 см.
4. После этого в яму помещается опора. Ее необходимо закрепить в вертикальном положении, а в яму поместить арматуру.
5. На последнем этапе происходит заливка бетонного раствора с добавлением щебня мелкой фракции.

После проведения подобных работ необходимо оставить фундамент опор застывать примерно на неделю. Это время стоит потратить на изготовление створок. Подобные работы производятся в несколько этапов:

1. Сначала происходит подготовка труб для каркаса. Они очищаются, грунтуются и покрываются краской. Если этого не сделать, в процессе эксплуатации на материале может появиться ржавчина.
2. После этого стоит разрезать трубы под углом 45 градусов на отрезки.
3. Затем стоит разложить все отрезки на ровной поверхности. Важно перед началом соединения всех частей измерить диагонали. Если они равны, конструкция собрана правильно. Сначала все стыки прихватываются сваркой и после измерения окончательно привариваются.
4. На углах создаваемого каркаса устанавливаются уголки. Это способствует увеличению жесткости конструкции.
5. После этого к раме привариваются поперечные перекладины. Ребра жесткости стоит приваривать на расстоянии примерно 40-50 см от края створки.
6. На следующем этапе необходимо отшлифовать и покрасить места стыков.
7. Затем осуществляется обшивка профнастилом. На данном этапе лист профнастила укладывается на раму и фиксируется при помощи саморезов или заклепок. Крепежные элементы нужно размещать во впадинах указанного материала. При расчете количества саморезов стоит помнить, что на 1 квадратный метр нужно примерно 10 штук.

После проведения описанных работ созданные изделия навешиваются на петли, которые заранее привариваются к опорным столбам. Многие владельцы участков делают автоматические распашные ворота. Это позволяет экономить время во время выезда с участка.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Ворота для дачи своими руками: инструкция, чертежи, материалы

Ворота для дачи, которые часто сооружают своими руками, выполняют защитную и эстетическую функцию. Воротами оборудуют въезды на территорию дома, благодаря чему участок принимает презентабельный внешний вид.

Разновидности и материал изготовления

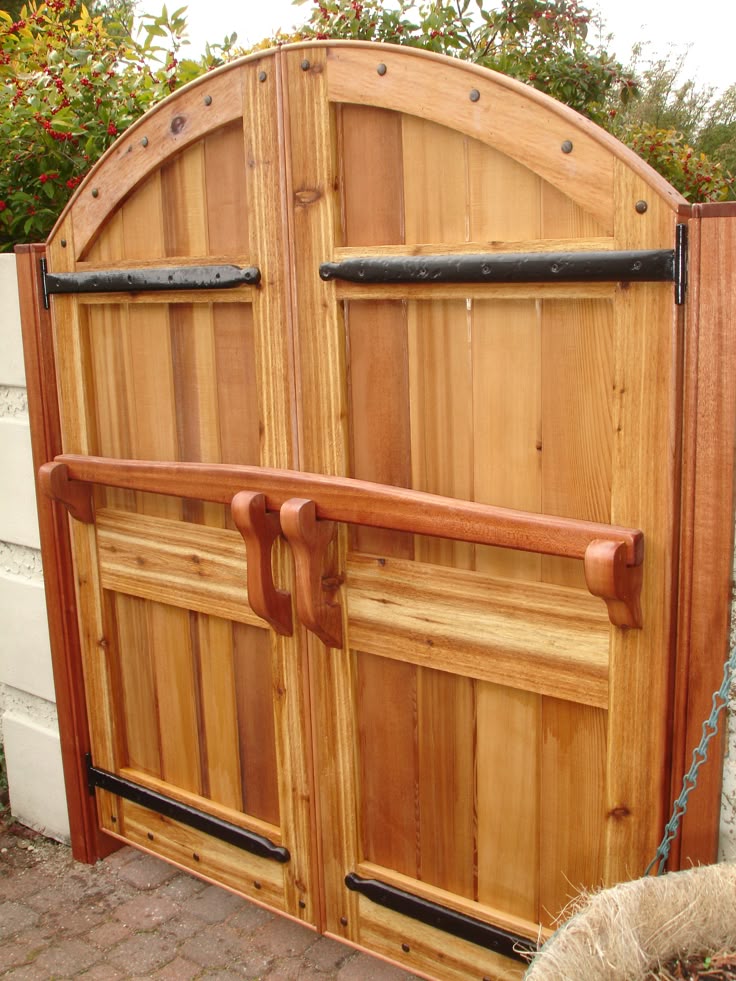

Деревянные.

Ворота для дачи классифицируются по следующим параметрам:

• материалу изготовления;
• размерам;
• способу открытия.

Данные конструкции могут быть выполнены из:

• дерева;
• стали;
• пластика;
• профнастила.

Стальные.

Дерево – это экологичный и эстетичный материал. Если на дачном участке есть другие деревянные сооружения, получится гармоничная взаимодополняющая композиция. Однако солнечный свет, влага и температурные перепады оказывают негативное влияние на конструкции из дерева.

Стальные дачные ворота – это практичный вариант, обеспечивающий безопасность. К недостаткам можно отнести большой вес, который затрудняет монтаж. Из-за склонности к коррозии сооружения из стали требуют обработки в процессе эксплуатации защищающими составами.

Пластиковые.

Пластиковые ворота на даче – это свобода самовыражения. Богатая цветовая гамма и многообразие форм превращают их в функциональное и привлекательное дополнение к ландшафту. К недостаткам можно отнести подверженность механическим повреждениям и неустойчивость.

Использование профнастила для ворот на даче – распространенное явление. Это бюджетный вариант, который не требует значительных усилий при установке. К тому же, этот материал устойчив к воздействию окружающей среды, а возможности выбора дизайна безграничны. Ворота, как и калитка, выполненные из профнастила, прослужат не один год.

Размеры

Чертеж деревянных ворот.

Имея схему установки будущих ворот на дачу, необходимо определиться с оптимальными размерами. Шириной входа является величина, равная 2,6 м.

Способ открытия

Распашные.

По способу открытия дачные ворота подразделяются на:

• распашные;
• выездные;
• подъемные.

Выездные.

Распашная конструкция известна с древних времен. Данный вид ворот отличается легкостью монтажа.

К преимуществам конструкции можно отнести отсутствие фундамента. Неудобство применения распашных ворот заключается в затруднении их открытия зимой.

Подъемные.

Распашные ворота для дачи возможно изготовить без особых трудозатрат. Данная конструкция отличается простотой: створки закреплены на опорных столбах при помощи подвесных механизмов. При этом необходимо учитывать общий вес, размер и расстояние от боковой петли до боковых опор.

Для установки распашных ворот заранее необходимо приготовить следующие инструменты:

• лопату;
• сварочный аппарат;
• стальные уголки;
• материал для обшивки;
• болгарку.

Выездные ворота позволят сэкономить место. Их створки напоминают двери шкафа-купе. Конструкцию отличает высокая цена, но удобство в процессе эксплуатации стоит того. В зимнее время года не придется расчищать снег, а для открытия и закрытия не нужно дополнительное пространство, однако монтаж требует определенных навыков.

Выездные ворота на дачу своими руками нужно строить в несколько этапов:

• подбор габаритных размеров;
• подготовка фундамента;
• подготовка каркаса;
• подготовка механизма для перемещения конструкции.

Для определения габаритных размеров к ширине необходимо добавить 1,5-2 м и предусмотреть наличие противовеса. Высота такой конструкции должна быть на 10 см ниже забора. Для дверей используется листовая сталь толщиной не менее 4 мм.

Сварка каркаса из металла.

На этапе подготовки фундамента изготавливается каркас из металла. Сделать это можно с помощью прутьев арматуры или трубы. Получившийся каркас необходимо выровнять и оставить в таком положении на две недели.

Каркасная конструкция должна быть больше листовой части. Ее изготавливают из труб или квадратного профиля.

Для перемещения конструкции ключевой элемент системы должен быть скреплен в ее нижней части с несущими балками.  Далее каркас соединяется с балкой, которая должна быть приварена между несущими опорами.

Для установки подъемных ворот может потребоваться помощь специалиста. Экономия места является не единственным преимуществом. Открытие и закрытие осуществляются автоматически.

Для строительства таких ворот используют два столба и направляющие. Электродвигатель с реечным механизмом автоматизирует процесс.

Монтаж

В целях экономии средств многие задумываются о том, как построить ворота на даче своими руками, не прибегая к помощи профессионалов. Обладая определенными навыками и свободным временем, сделать это возможно самостоятельно.

Помимо подготовки необходимого в процессе работы инструмента, важно схематично изобразить будущую конструкцию – выполнить чертежи, которые отразят подробное расположение составляющих элементов и необходимые размеры.

Это можно сделать самостоятельно или воспользоваться услугами специалистов. При недостатке денежных средств и времени можно взять готовые чертежи. На этом этапе подбирается фурнитура, осуществляется выбор материалов и размера.

Процесс монтажа состоит из следующих этапов:

• установка столбов;
• их окрашивание;
• обшивка каркаса.

Рассмотрим подробнее.

Установка столбов

Способ фиксации столбов.

Когда мы что-то строим, то хотим долгое время видеть результаты своего труда. Для того чтобы построить ворота на дачу качественно и основательно, важно заложить правильную основу. Сначала вырывается яма глубиной 1 метр. Это оптимальная длина для удержания полотна. Затем проверяется то, насколько ровно установлена конструкция. И лишь после этого производится бетонирование.

В качестве столбов могут использоваться профильные трубы, бетонные сооружения, а также деревянные брусья. Если выбор остановлен на профильных трубах, они предварительно нуждаются в зачистке с помощью болгарки. Затем поверхность необходимо обезжирить, после чего загрунтовать. Это позволит более ровно покрыть поверхность краской и защитить ее от влаги.

Окрашивание

Для окрашивания подбирается краска с учетом цветовых предпочтений. Выбор краски индивидуален для каждой поверхности. Для металлических труб она должна иметь состав, подходящий для металла. Для деревянных столбов используют другие виды красок. Правильный подбор краски позволит конструкции дольше сохранять презентабельный внешний вид.

После установки столбов происходит сваривание основного каркаса. Особое внимание следует обратить на стыки – они должны быть герметичны во избежание попадания влаги. После установки каркаса необходимо произвести дополнительное укрепление путем установки дополнительных труб по всему периметру.

Обшивка каркаса

Обшивка досками осуществляется с помощью различного вида крепежей и самореза. В уголках каркаса просверливаются отверстия для крепежа досок. Далее устанавливается фурнитура и замки.

Агрессивная внешняя среда и непогода могут испортить первоначальный вид ворот на даче. Во избежание этого их деревянную поверхность необходимо покрыть защитным слоем лака.

Особенностью комбинированной конструкции, где металлический каркас дополнен обшивкой из досок, является надежность и экономичность.

Благодаря чертежам, четкому следованию инструкциям, а также наличию всех необходимых инструментов, построить ворота на даче возможно самостоятельно, тем самым сэкономив свой бюджет.

Ворота для дачи своими руками

Наши специалисты очень часто получают вопросы, касающиеся автоматических ворот для дачи и загородного дома. Мы собрали самые распространенные и подготовили небольшую статью о том, как обустроить свой дачный участок и сделать ворота своими руками.

Где лучше обустроить въезд?

При реконструкции периметра участка или установке нового забора всегда возникает вопрос: “Где лучше обустроить въезд и какой тип ворот выбрать?” На этапе планирования нужно определить место и ширину будущих дачных ворот. Заезд на участок и выезд с него должны быть удобными. Для этого советуем проверить на практике, насколько комфортно расположение и ширина предполагаемого проезда – установите по краям будущего проема шесты и попробуйте несколько раз заехать и выехать с участка. Если въезд и выезд не доставляют неудобств – место выбрано правильно. Также стоит учитывать, что для открытия створки понадобится место – для распашных во дворе или на улице, для сдвижных – вдоль линии забора.

Калитка в полотне ворот

Въездная группа включает и калитку. Иногда ее делают встроенной в полотно ворот.  Пользование такой калиткой неудобно по следующим причинам: – высокий порог (его высота складывается из зазора под створкой и высоты порога), – ограничение проема по высоте, – если ворота на вашем загородном участке будут автоматизироваться – дополнительные риски по безопасности, – на встроенную калитку затруднительно установить электрозамок и домофон. По перечисленным выше причинам, если ширина участка и расположение позволяют, рекомендуем сделать калитку отдельностоящей.

Рассмотрим плюсы и минусы различных типов ворот, которые можно установить на даче

По типу движения створки ворота разделяют на распашные и откатные.

Распашные ворота для дачи

Распашная конструкция привычна и представляет собой створки, висящие на столбах.  Минусы: – нужно чистить снег  в стороне, куда распахиваются ворот, – при открывании требуется много места для движения створок, – стоимость автоматизации таких дачных ворот выше, чем для ворот откатного типа.

Плюсы: – для изготовления не нужны специальные комплектующие, – традиционная и понятная конструкция.

Откатые ворота

Откатные ворота на даче становятся все более популярны. Они бывают с верхним подвесом  – полотно подвешивается на роликовых тележках и перемещается на расположенной вверху направляющей.

Ворота на колесиках популярнее всего в южных регионах, где снег не мешает движению створки по рельсу, уложенному в проеме.

Консольные или уравновешенные сдвижные ворота перемещаются по роликовым тележкам, прочно закрепленным на массивной фундаментной плите. Проезд в открытом состоянии не ограничен ничем – ни сверху, ни снизу.

Рассмотрим преимущества и недостатки сдвижных ворот

Минусы: – нужно чистить снег  в стороне отката ворот вдоль ограждения, – для отката ворот нужно достаточно большое пространство вдоль забора, – для монтажа нужно предварительно произвести бетонные работы – для консольных сделать фундамент основания, для конструкции на колесиках – бетонировку рельса, – для сборки нужны специализированные комплектующие. Плюсы: – современная удобная конструкция, – для открывания не нужно место перед проемом, – автоматизация дешевле, чем для распашных конструкций – привод закрывает ворота “намертво”, электромеханический замок не нужен.

Порядок работ

После того, как Вы определились с размерами и типом конструкции полотна, нужно приступать к  разработке чертежа полотна. Если есть возможность – мы рекомендуем приобрести готовую конструкцию у компаний, специализирующихся на изготовлении ворот.

Нюансы различных типов ворот

Если Вы решили сами изготовить ворота для дачи, то при выборе материала и подготовке чертежа нужно учитывать, что створка ворот должна иметь диагональную жесткость. Для этого в конструкции предусматривают ребра жесткости и фермы. Подробная инструкция, как сделать откатные ворота своими руками, и чертежи представлены у нас на сайте в разделе “Откатные ворота своими руками”.

  Для изготовления распашных ворот Вам понадобятся петли. При их выборе нужно учитывать не только нагрузку на петлю, но и ширину створки, так как существует зависимость – чем шире створка, тем меньшую массу может нести петля, и наоборот. Петли можно приобрести в нашем магазине в разделе каталога “Петли для ворот”.

 Для изготовления сдвижных ворот нужны специальные комплектующие. Делать их самостоятельно сложно, так как балка имеет 6 ребер жесткости во избежание зажимания роликовых опор. Обычная профильная труба для этого не подойдет. Ознакомиться с ассортиментом и заказать комплектующие для сдвижных ворот так же можно в нашем магазине в разделе “Комплектующие для ворот”.

Если Вы решили сделать ворота для дачи своими руками – приходите в наш магазин. Опытные менеджеры проконсультируют Вас по выбору материалов, подскажут, на что обратить внимание. Весь ассортимент автоматики и комплектующих представлен у нас в магазине. Также Вы сможете увидеть готовые откатные ворота и рассмотреть, как они сделаны. У нас есть вся необходимая для изготовления ворот и калиток фурнитура – начиная с петель и заканчивая домофонами и замками.

самодельные и распашные, своими руками

При строительстве ограждений и заборов для дачи со временем возникает необходимость в монтаже ворот. Разновидностей таких конструкций существует достаточно много, но самыми популярными на сегодня являются распашные ворота. Если устанавливать ворота своими руками, перед закупкой всех необходимых материалов требуется определиться с типом, их формой и найти нужные чертежи.

• Особенности распашных ворот
• Разновидности раздвижных конструкций
• Инструкция по самостоятельной сборке
  • Установка опорных столбов
  • Изготовление основной части
• Преимущества автоматических ворот

Особенности распашных ворот

Практически каждый дачный участок нуждается в таких сооружениях, как ворота и забор. На сегодня существует много технологий, с помощью которых ворота можно сделать уникальными. В любой конструкции допускается выбрать направление, в котором они будут открываться внутрь или наружу. Само производство распашных конструкций не является сложным процессом.

Как правило, большинство распашных ворот имеют несколько отличающих черт:

• Функциональные и компактные.
• Удобные в эксплуатации.
• Упрощены отсутствием роликов и дополнительных балок.
• Поставить ворота можно любых желаемых размеров.
• Применяются различные материалы для изготовления.
• Также используются многие детали декорирования и украшения.

Разновидности раздвижных конструкций

Перед началом работ по изготовлению такого сооружения необходимо определиться с конструкцией. Вид нужно выбирать в зависимости от частоты их эксплуатации. Металлические ворота бывают нескольких типов. Для начала требуется ознакомиться со всеми вариантами для принятия правильного решения.

Металлические ворота бывают таких видов:

• Одностворчатые. Подобный тип не пользуется большой популярностью. Выглядят они как одно цельное полотно. Для долгого и качественного эксплуатирования столбы в таких конструкциях нужно тщательно укреплять, и это, само собой, будет много стоить. В случае установки одностворчатых ворот для гаража нужно вмонтировать металлическую раму с укреплёнными петлями.
• Двустворчатые. Этот вариант самый популярный среди владельцев дачных участков, так как такие конструкции очень удобные. Ещё одним фактором их популярности является возможность собственноручного производства. Сделать их несложно по той причине, что сооружение включает в себя два одинаковых полотна. Если сравнивать с одностворчатыми воротами, то эта конструкция занимает намного меньше пространства на участке.
• Двустворчатые с калиткой. Для повседневного пользования подобные ворота идеальные, особенно если ходить много пешком, а не проезжать на автомобиле. К тому же они изготавливаются так же, как и обычные двустворчатые ворота. Различие лишь в том, что на одной из сторон конструкции потребуется дополнительно установить опорную балку для монтажа калитки. При монтаже такого типа ворот на гараж устанавливается врезная калитка. В этом случае вырезается необходимое пространство в одной из сторон ворот и крепится дверь.

Если устанавливать кованные конструкции, то необходимо понимать, что они больше исполняют роль декорации, чем прямую функцию. В случае монтажа закрытых сооружений, можно сверху накладывать кованные элементы. Если устанавливать кованные конструкции на гараж, то лучше использовать закрытый тип с кованными элементами.

При установке кованных или другого вида сооружений для гаража, желательно их делать закрытыми или утеплять. Таким образом, можно защитить автомобиль от коррозии, перепадов температуры и погодных явлений.

Инструкция по самостоятельной сборке

Если придерживаться инструкции и чертежа, тогда можно сделать распашные ворота своими руками. Но результат будет ожидаемым, если поочерёдно исполнять все этапы производства и с ответственностью относится к работе. Когда такой проект изготовить самому не получается или нет достаточного опыта, то его можно найти в интернете. В качестве основы конструкции будет использоваться металлическая рама, которая крепится во входном проёме.

Если сооружение строится для собственного двора, и будет надобность постоянного передвижения людей, то желательно также вмонтировать калитку. В таком случае необходимо установить крепкие опоры для того, чтобы они могли выдержать увеличенную массу конструкции.

Для установления прочных опор необходимо подготовить такие материалы:

• водяной уровень и рулетка;
• три металлические трубы по 10 сантиметров в диаметре;
• лопата;
• в случае необходимости — облицовочный кирпич для опорных столбов;
• материал для изготовления бетона: песок, цемент, щебень вода;
• отвес.

Установка опорных столбов

Возведение опор является важным этапом при строительстве конструкции. В случае их неправильной установки последующие работы невозможно будет выполнить. Если столбы сделать не по уровню, металлическая часть не сможет «сесть» на своё место.

Для изготовления опор необходимо следовать таким действиям:

• нужно измерить проём;
• потом поставить метки, где будут находиться опоры;
• в выбранном месте выкопать ямы для столбов глубиной 70−100 сантиметров;
• диаметр труб выбирается индивидуально, в зависимости от схемы конструкции, её веса и всех нюансов;
• засыпать 10 сантиметров щебня в ямы, установить трубы и выровнять их по уровню;
• приготовить заранее бетон и залить ямы;
• чтобы выставить столбы и надёжно закрепить, перед заливкой бетона следует зафиксировать опору кирпичами в яме, а потом продолжать работы;
• установка столбов завершена, для полного застывания бетона необходимо подождать неделю, после чего приступать к следующему этапу.

Если конструкция имеет более чем 2 метра в высоту, то ямы нужно делать не менее 1 метра в глубину, а диаметр на 10 сантиметров больше толщины трубы.

Для сооружения рамы самодельных ворот необходимо подготовить такие материалы:

• 2−3-миллиметровый металлический лист;
• металлопрофиль, угольник и трубы;
• рулетка и водяной уровень;
• сварка;
• металлические петли.

В том случае, если конструкция будет изготавливаться для гаража, то предварительно необходимо соорудить металлическую раму для монтажа во входной проём. Сделать можно из металлического угольника. Он может быть как прямоугольным, так и квадратным.

Также для гаража лучше такую раму изготавливать в двух экземплярах. Один устанавливается с внешней стороны, а второй — снаружи. Они свариваются между собой металлическими полосками.

Изготовление основной части

Каркас — это её главный компонент. От его строительства зависит внешний вид ворот. Для выполнения створок можно использовать разные материалы, но самые популярные это — металлические трубы, профиль и листы.

Процесс происходит следующим образом:

• На ровную поверхность необходимо выложить заранее приготовленную трубу или металлопрофиль согласно выбранной схеме-чертежу. После этого свариваем конструкцию.
• Чтобы сооружение было прочным, необходимо приварить диагональные балки.
• Когда каркас полностью сварен, можно приступать к его обшивке и креплению металлических листов.
• Толщина не должна быть больше 2 миллиметров, так как это увеличит вес конструкции и нужно будет усиливать опорные стойки.
• После тщательной обшивки каркаса металлическими листами, необходимо установить петли. Одну часть приварить к воротам, а вторую — к опорной стойке.
• На завершающем этапе устанавливается дверной замок и калитка, которая монтируется так же, как и основная часть конструкции.
• Красить ворота можно как на земле, так и на петлях, разницы особой нет. Только нужно учесть, что покраска в подвешенном состоянии может оставить за собой потёки и наплывы. Поэтому необходимо тщательно выполнять этот этап работы.

Преимущества автоматических ворот

Каждый человек хочет получать от жизни много комфорта. Это относится и к распашным воротам. На сегодняшний день набирают популярности технологии, которые позволяют сделать процесс открывания конструкции автоматическим. И в таких ноу-хау есть много плюсов. К примеру, если хозяин дачи куда-то торопится, то нет необходимости в трате времени на ручное открытие ворот, а после выезда из дачного участка — также и закрытии. Тем более если на улице дождь, автоматическая конструкция очень удобна, так как позволяет избежать промокания.

Преимущества у такого сооружения:

• Универсальность.
• Долговечность.
• Качественный механизм очень простой и не нуждается в особом уходе.
• Скорость открывания конструкции до 15 секунд.

Но не стоит забывать и о недостатках:

• Если на пути открывания ворот будет находиться какая-то преграда, то автоматика не остановится и при столкновении заклинит.
• Для избежания поломки необходимо постоянно смотреть, чтобы на пути не было никаких посторонних предметов.

Кроме этого, следует помнить о плохой практике эксплуатации автоматики. Она у пользователей часто заклинивает. Хотя производители говорят, что механизм прочный и дают на него гарантию, ничего вечно работать не будет. С другой стороны, если регулярно проводить профилактику поломок, такая система прослужит долго.

В том случае, когда автоматика заклинила, не нужно пытаться открыть ворота в ручном режиме. Лучше вернуть их в обратную сторону и снова попытаться открыть. Тогда система может заработать. Хотя не во всех случаях это решит образовавшуюся сложность.

Зачастую домовладельцам нужно обращаться за помощью к специалистам. Поэтому не стоит бояться приобретать автоматику и отказываться от благ цивилизации. Всегда можно починить конструкцию и пользовать дальше.

Процедура монтажа автоматических ворот трудозатратная. Необходимо иметь опыт, точность и аккуратность выполнения работ. В том случае, когда нет соответствующей подготовки, лучше доверить проведение такой процедуры специалистам, которые сделают всё быстро и качественно. Но если опыт хотя бы похожих работ имеется, то выполнить такое непростое задание можно самостоятельно.

Если есть желание и умение пользоваться инструкциями, читать чертёж, то можно самостоятельно изготовить и автоматику. Для любителей помастерить такое дело будет настоящим увлечением. Особенно актуально это для людей, у которых небольшой бюджет на постройку. Как основу передвижного механизма можно использовать детали спутниковой антенны. При правильном подходе он полностью заменит купленный.

особенности откатных изделий, как поставить, оптимальная ширина, чертежи, фото и видео

Зачастую на дачных участках нет полноценных ворот, и при необходимости приходится снимать один из пролетов забора, а это неудобно и занимает много времени. Именно поэтому вопрос,как поставить ворота на даче, в последние годы очень актуален, ведь у большинства дачников есть личный автотранспорт, и оставлять его на дороге небезопасно, а зачастую и невозможно, так как проезды узкие, и автомобиль будет мешать движению. Рассмотрим основные варианты конструкций и особенности их установки.

На фото: некоторые дачники делают настоящие произведения искусства

Виды устройств и их различия

Для того чтобы выбрать какой-либо вариант, нужно знать, какие решения являются самыми популярными и какими достоинствами обладает тот или иной тип:

Распашные конструкции	Самый широко встречающийся вариант на дачных участках. Главным преимуществом является простота устройства и низкая стоимость проекта. Чтобы собрать и установить такие ворота, понадобится минимальный набор инструмента и материалов, тем более что можно использовать самые различные варианты: металл, дерево, пластик и так далее
Рельсовые системы	Этот тип чаще всего встречается на промышленных объектах и был популярен среди населения лет 20 назад. В наши дни такой вариант используется редко в силу трудоемкости процесса изготовления и достаточно низкой прочности конструкции, так как на откатные ролики постоянно воздействуют большие нагрузки, которые приводят к повышенному износу элементов
Консольные ворота	Один из самых популярных вариантов сегодня. К его преимуществам можно отнести достаточно простой процесс изготовления, прочность конструкции и удобство эксплуатации, ведь такая система практически не занимает лишнего места, и справиться с открыванием может даже ребенок

Откатные системы отличаются удобством использования

Особенности изготовления ворот

Для начала следует определиться, какой из вариантов будет целесообразен в вашем случае, после чего стоит определиться со следующими факторами:

• Оптимальная ширина ворот на даче, как свидетельствует практика для удобства заезда легковым транспортом необходимо пространство как минимум в 3 метра. Если же планируется заезд грузового транспорта или хочется сделать въезд еще удобнее, то проем может составить 3. 5 или даже 4 метра, главное, чтобы позволяло пространство на участке. Но делать слишком большие конструкции также нежелательно, так как это лишняя нагрузка на все элементы и опоры.
• Материал изготовления – оптимальный вариант это профилированная труба размером 60х40 или 50х50, она обеспечивает высокую прочность конструкции и устойчивость ее к деформациям. Также можно использовать металлический уголок, каркас обшивается либо деревом, либо профлистом, все зависит от ваших предпочтений и наличия того или иного материала.

Можно самому сделать чертежи ворот для дачи своими руками, а можно найти на нашем сайте уже готовые варианты. Так вы будете представлять, как должна выглядеть в конечном итоге конструкция, и какие работы вам предстоит проделать.

Эскиз будущего изделия поможет рассчитать необходимый объем материалов

Распашные конструкции

При таком варианте работы проводятся в следующем порядке:

• Вначале производится разметка расположения, после чего необходимо решить, из каких материалов будут изготавливаться опорные столбики.
• Далее возводятся столбики, они могут изготавливаться из металла или из кирпича (в этом случае в конструкцию закладываются и бетонируются металлические закладные элементы для крепления будущей системы). Важно, чтобы обеспечивалась максимальная прочность крепления каждой части.

Генератор поможет не только при сварке, он незаменим, когда собираются дачные дома из блок-контейнеров, ведь в этом случае коммуникации чаще всего еще не подведены

• Далее необходимо сварить каркас, для этого нужен сварочный аппарат и линия электроэнергии, если ее нет, то самым простым вариантом будет аренда дизель-генератора для дачи, он обеспечит вас электричеством, при этом расход топлива будет минимальным.
• Самодельные ворота для дачи могут обшиваться любым подходящим материалом, чаще всего используется профилированный лист, древесина либо листы влагостойкой фанеры.

Профлист – самый простой в работе материал, его цена невелика, а качество довольно высокое

Важно!
Особое внимание уделите качеству петель, так как от них напрямую зависит, насколько надежной будет конструкция, лучше приобретать изделия, выточенные из цельного куска металла со специальными отверстиями для смазки.

Для металлических ворот такие завесы являются оптимальным вариантом

Консольные ворота

Сделать откатные ворота для дачи своими руками вполне по силам каждому, главное – желание и наличие всех необходимых материалов. (См. также статью Гараж на даче: особенности.)

Работы проводятся в следующем порядке:

• Инструкция по сборке такой системы достаточно проста, но вам придется приобрести целый ряд комплектующих, все необходимые элементы отражены на схеме ниже, они могут отличаться по конфигурации в зависимости от производителя, но схема всегда одинакова.

Электропривод – элемент, который устанавливается по желанию, он обеспечивает удобство, но ставить его на даче не всегда оправданно

• Для каркаса лучше всего использовать профиль 40х60, сваривая конструкцию, особое внимание следует уделить правильной геометрии изделия, любые перекосы сделают эксплуатацию невозможной.
• Устанавливая опорные столбики, обязательно выставьте идеальный уровень, это обеспечит долговечность работы даже при самых неблагоприятных условиях, ведь перекосы при обледенении могут вывести некоторые узлы из строя.

Совет!
Для обшивки таких дачных ворот лучше всего использовать профлист, так как он очень легкий, а чем меньше вес конструкции, тем меньшая нагрузка ложится на ролики и фиксаторы.

Вывод

Какой бы вариант вы ни выбрали, важно использовать только качественные материалы и проводить работы аккуратно. Видео в этой статье расскажет и наглядно покажет некоторые нюансы данного вида работ.

Добавить в избранное Версия для печати

Статьи по теме

Все материалы по теме

115 фото основных идей как сделать ворота правильно

Как сделать распашные ворота своими руками — пошаговая инструкция изготовления. 115 фото вариантов постройки различных типов ворот

Распашные ворота — это самая простая конструкция ворот, также она считается самой распространенной. Такая конструкция довольно быстро сооружается, понадобятся только столбы и створки.

Удобством считается то, что в конструкцию ворот можно встроить калитку, в таком случае она будет выполнять сразу 2 функции.

В этой статье мы вам в деталях расскажем как самостоятельно сделать распашные ворота на даче.

Содержимое

От чего зависит стоимость ворот?

Основными факторами, от которых зависит итоговая стоимость установки ворот считаются: габариты и используемые материалы.

Важно разбить все покупки на части, а затем покупать все по отдельности. В первую очередь приобретают металлические ворота, а затем занимаются выбором подходящей системы безопасности.

Дополнительно можно приобрести привод для распашных ворот, в таком случае ворота будут открываться автоматически. Привод бывает электрическим и гидравлическим, второй вариант обойдется гораздо дороже.

Как сделать распашные ворота своими руками?

Для начала стоит сделать простейший чертеж распашных ворот, в нем необходимо указать все размеры. Также нужно точно определить место для установки ворот.

Потом нужно изготовить каркас, можно эту работу сделать самостоятельно, но мы рекомендуем обратиться к профессионалу. И в этом есть свои преимущества:

• У специалиста есть определенные знания и навыки.
• У него есть все оборудование, которые потребуется в процессе создания каркаса.

Обязательно в каркасе должны быть несколько ребер прочности, в таком случае каркас ворот будет надежнее. Именно поэтому ворота не будут деформироваться в процессе эксплуатации. Монтаж ворот осуществляются следующим образом:

Обшейте готовый корпус профнастилом, выбирайте именно профнастил, так как он обладает превосходными эксплуатационными характеристиками.

Профнастил крепится к каркасу с помощью саморезов с резиновыми уплотнителями. Если взять саморезы без уплотнителей, то в место соединения попадет влага, и тогда профнастил начнет ржаветь.

Потом с помощью лопаты или специального бура необходимо сделать углубления, чем они будут глубже, тем надежнее будет стоять конструкция.

Затем устанавливаются столбы, их нужно утрамбовать щебенкой и песком, а самым верхним слоем нужно залить бетон. Такая технология установки опорных столбов используется для всех подобных конструкций. Если опоры устанавливались грамотно, то они смогут прослужить 10 и более лет.

Далее нужно по уровню приварить петли, этой работе важно уделить особое внимание. Так как если вы приварите их с наклоном в 1 градус, то уже будет сильный перекос ворот.

Рекомендуем прочитать:

• Лучшие варианты планировки участка: современные идеи, лучшие решения и красивые схемы обустройства и оформления (125 фото + видео)

• Как сделать дренаж на участке: устройство, виды, проектирование и маскировка (110 фото идей)

• Откатные ворота своими руками: проекты, конструкции, чертежи, фото и видео описание постройки (135 фото)

Если производится установка ворот с калиткой, то для дверцы внутри ворот нужно также приварить петли.

В завершении устанавливается запирающее устройство на калитке и воротах. Далее вы можете рассмотреть фото монтажа распашных ворот.

Также после установки ворот можно заняться обустройством автоматики для распашных ворот. Электрическую систему открывания ворот можно вполне установить самостоятельно, а вот гидравлическая система сложнее, поэтому не обойтись без специалиста.

Частые ошибки при монтаже ворот

Хоть это самая легкая конструкция, но она не терпит халатного отношения при монтаже. Потому что часто по неопытности ворота устанавливают криво и некачественно, и поэтому с их эксплуатацией возникает много проблем.

На застывание бетона уходит минимум 24 часа. Если вы будете торопиться, то при дальнейших работах в бетоне могут появиться серьезные трещины.

Важно оставлять небольшие зазоры между створками калитки и ворот. Это необходимо для температурного расширения металла.

Если вы хотите красивые распашные ворота, то листы профнастила нужно устанавливать по уровню. Установка «на глаз» часто приводит к тому, что внешний вид ворот оставляет желать лучшего.

Лучше всего место расположения петель определять с помощью лазерного уровня. Это оборудование для это работы отлично подойдет.

Дело в том, что даже размечая линейкой вы можете получить небольшую погрешность, в таком случае створки будут находиться на разном уровне.

Мы надеемся, что вам понравилась наша статья, теперь вы знаете как установить распашные ворота своими руками. Желаем вам успехов в работе!

Фото советы как сделать распашные ворота своими руками

голоса

Рейтинг статьи

Вам понравилась статья?

Как построить садовые ворота

Белый частокол может быть тем, о чем мы все мечтаем, но кто сказал, что вам нужно все это? Точно такое же ощущение создают белоснежные садовые ворота. Установите его в начале дорожки, ведущей в сад или к входной двери, и обрамите столбы высокими растениями. Хотя существует больше стилей, чем мы хотим сосчитать, выбрать один из них может быть так же просто, как исследовать исторические дизайны. Фактически, это может быть необходимо; в некоторых местах требуется историческая точность, поэтому мы остановились на этом дизайне в Беллпорте, Нью-Йорк. К счастью, This Old House Подход старшего технического редактора Марка Пауэрса применим к различным стилям. Следуйте инструкциям, чтобы узнать, как построить ворота, чтобы местные жители не приставали к позорному столбу.

На фото: Девонширская защелка с витым кольцом, около 49 долларов США, и 16-дюймовые реверсивные петли Old Fashioned Heavy Reversible, около 110 долларов за пару; Walpole Woodworkers

Как построить садовые ворота Обзор

Иллюстрация Грегори Немека

Хронология изо дня в день

• ПОДГОТОВИТЕЛЬНЫЙ ДЕНЬ: Установите стойки (шаги 1 и 2).
• СУББОТА: Вырежьте детали и соберите ворота (шаги 3-11).
• ВОСКРЕСЕНЬЕ: Прикрепите фурнитуру и установите ворота и заглушки стоек (шаги 12–16).
• Размер ваших ворот должен соответствовать ширине вашего пути, оставляя место для отверстий для столбов с обеих сторон. Наши ворота необычайно широкие, четыре фута, но вы можете легко адаптировать список вырезов к более узкому размеру, отрегулировав ширину горизонтальных частей.

Список вырезов для садовых ворот

• Стайлз: 2 @ 35 дюймов
• Верхняя направляющая: 1 @ 47½ дюймов
• Нижняя направляющая: 1 @ 42½ дюйма
• Крестовина: 1; след, чтобы соответствовать
• Блок-наполнитель: разорвите 1×3, чтобы поместиться между палками; наш был 2 дюйма
• Вырежьте 2 ½-дюймовых стойки из настила 5/4.
• Распорка из кедра 1×5: 1 полоса шириной до 4 дюймов, длина обрезана по размеру
• С помощью циркулярной пилы отрежьте края под противоположными углами в 30 градусов.
• 1×3 белый кедр: 4 @ 38 дюймов
• 1×3 белый кедр: 4 @ 39 дюймов
• 1×3 белый кедр: 2 @ 40 дюймов
• 1×3 кедр бледный: 1 @ 41 дюйм
• Сформируйте кончики палочек, затем обрежьте их по длине.
• Доска фартука: распилите от одного до 4 дюймов в ширину и 47½ дюймов в длину.
• Полоса фартука: Отрежьте от одного до 1½ дюймов в ширину и 47½ дюймов в длину.
• С помощью циркулярной пилы, установленной на 5-градусный скос, разорвите палубную доску 5/4 на две части, чтобы создать доску фартука и планку.
• Обработанная стойка 6×6: отрежьте две до нужной высоты, сохранив при этом часть, составляющую не менее одной трети общей высоты стойки, которая будет заглублена. Для нашего дизайна мы использовали 6-футовые стойки и оставили 4 фута над землей.

Шаг 1. Выкопайте ямы для столбов

Фото Колина Смита

Используйте колья и каменную линию, чтобы равномерно нанести два отверстия по обеим сторонам дорожки так, чтобы центр к центру образовывал линию, перпендикулярную дорожке. Выкопайте каждую яму на 6 дюймов ниже линии промерзания или достаточно глубоко, чтобы погрузить одну треть столба, в зависимости от того, что глубже. Сделайте диаметр в три раза больше размера столба.

Шаг 2. Оберните и установите стойки

Фото Колина Смита

Чтобы предотвратить гниение, оберните секции столба, подлежащие заглублению, самоклеящейся прокладкой от нижней части до чуть ниже уровня земли. Используйте столбы, чтобы забить 6 дюймов дренажного камня в их отверстия; поместите их и добавьте еще несколько дюймов камня, чтобы держать их вертикально. Залейте сухую бетонную смесь в одно из отверстий, заполнив ее чуть ниже гидроизоляции. Добавьте воду, пока смесь не станет насыщенной, и перемешайте ее палочкой. Перед установкой второго столба используйте доску и уровень, чтобы убедиться, что столбы имеют одинаковую высоту. Поднесите доску к их лицам, чтобы убедиться, что они не перекручены. Оставьте стойки на ночь в покое, затем отшлифуйте и загрунтуйте их.

Шаг 3. Сборка каркаса ворот

Фото Колина Смита

Разорвите верхнюю и нижнюю перекладины до 4 дюймов, а стойки до 2½ дюймов. Отрежьте верхнюю рейку на 1 дюйм короче, чем расстояние между стойками, чтобы получить зазор в ½ дюйма с каждой стороны. Отрежьте остальные три части по длине, затем загрунтуйте все четыре. После высыхания выровняйте стойки под верхней перекладиной, как ножки. Вверните 3-дюймовые винты из нержавеющей стали под углом через края и вверх в верхнюю направляющую. Установите нижнюю направляющую между стойками на расстоянии 5 дюймов от их нижних концов. Вкрутите винты через его края в стойки, как показано на рисунке.

Шаг 4. Отметьте крестовину

Фото Колина Смита

Вырвите поперечину шириной 2½ дюйма из 6-футовой доски и загрунтуйте ее. Отметьте осевые линии на каждом конце поперечины, вставьте ее под раму, идущую от места защелки к нижнему противоположному углу, и расположите осевые линии по углам. Теперь просто обведите внутреннюю часть каждого угла на крестовине, как показано на рисунке.

Шаг 5. Вырежьте крестовину

Фото Колина Смита

Используя циркулярную пилу, разрежьте по угловым меткам. Загрунтуйте открытые концы. Вставьте крестовину в раму и с помощью дрели/шуруповерта проденьте 3-дюймовые винты из нержавеющей стали через ее края в раму.

Шаг 6. Скосите скобу, чтобы сделать обшивку ворот

Фото Колина Смита

Настройте циркулярную пилу на скос под углом 30 градусов и отрежьте один край скобы. Теперь установите упор пилы на 4 дюйма и надрежьте другой край по противоположному скосу под углом 30 градусов, как показано, чтобы сделать более широкую сторону 4 дюйма. Загрунтуйте скобу.

Шаг 7. Установите фартук

Фото Колина Смита

Обрежьте фартук по ширине рамы. Установите диск циркулярной пилы под углом 5 градусов и оторвите полосу шириной 1,5 дюйма с одного края. Из этого кроя получается скошенный фартук и скошенная шапочка к нему. Премьер обоих. Расположите фартук на передней части рамы, заподлицо с нижней частью стоек, и вкрутите через него 1 5/8-дюймовые винты с головкой из нержавеющей стали в раму. Расположите колпачок скошенным краем к раме, а узким краем — к скосу фартука, как показано на рисунке справа. Вкрутите его в фартук.

Шаг 8. Создайте бледные полосы

Фото Колина Смита

Обрежьте скосы лицевой стороны. Вы скосите все четыре стороны наконечников, чтобы сформировать вертикальные планки ворот или бледные полосы. Вверху сделайте отметку решеткой на расстоянии ¼ дюйма от каждого края. Установите полотно торцовочной пилы под углом 45 градусов и приложите кромку к забору. Совместите лезвие с меткой и срежьте фаску; переверните доску и сделайте то же самое с противоположным краем, как показано на рисунке. Таким же образом обрежьте все палочки.

Шаг 9: Cut the Edge Bevels

Фото Колина Смита

Положите каждую доску горизонтально на пилу. Держите лезвие под углом 45 градусов, выровняйте его по точке, где скос встречается с краем, и обрежьте углы, как показано на рисунке. После того, как вы придали форму всем кончикам, обрежьте их по высоте, скосив нижние части под углом 5 градусов, чтобы они совпадали с наклонной крышкой фартука. Загрунтуйте бледность.

Совет TOH: Используйте комбинированный угольник с глубиной лезвия, установленной на ¼ дюйма, чтобы быстро делать точные метки.

Шаг 10. Установите опоры

Фото Колина Смита

Отцентрируйте самый высокий бленд на раме, со скосом внизу, отражающим скос фартука, но не касаясь его. Оставление крошечного зазора имеет решающее значение для предотвращения торцевой гнили; малярная палочка — идеальная прокладка. С помощью дрели/шуруповерта и 1 5/8-дюймовых винтов с головкой из нержавеющей стали прикрепите центральную панель к верхней и нижней перекладинам. Затем возьмите две самые короткие палочки и прикрепите их заподлицо с обоих концов рамы. Равномерно распределите оставшиеся палочки в порядке убывания между центральной палкой и концами. Вырежьте блок, равный ширине между палками, и используйте его в качестве прокладки. Прикрепите палочки. Наконец, прикрутите блок-наполнитель между первыми двумя стойками для защелки.

Шаг 11. Завершите работу над воротами: закрепите скобу

Фото Колина Смита

Положите скобу поперек стоек скошенной стороной вверх на одной линии с верхней перекладиной. Используйте молоток и 1 5/8-дюймовые сайдинговые гвозди из нержавеющей стали, чтобы прикрепить его. Затем покрасьте ворота, столбы и колпаки.

Шаг 12. Установите и закрепите заглушки для стоек

Фото Колина Смита

С помощью пистолета для герметика нанесите клей на заглушки стоек и прижмите их к верхней части каждой стойки. Если есть люфт, обязательно отцентрируйте колпачки.

Шаг 13. Подожмите и выровняйте ворота на месте

Фото Колина Смита

Подоприте ворота на куски металлолома между стойками, по крайней мере, на 2 дюйма выше самой высокой точки на их пути, фартуком наружу. Выровняйте его по уровню и используйте уровень, чтобы проверить свою работу. Не забудьте оставить равномерный зазор с каждой стороны. Отцентрируйте ворота на столбах, затем вставьте их между ними.

Шаг 14. Размещение петель

Фото Колина Смита

Держите петли для ремней и их нижние штифтовые чашки к задней части ворот на одной линии с верхней и нижней перекладинами. Отметьте их отверстия для винтов на воротах и ​​столбе.

Шаг 15. Прикрепите петли

Фото Колина Смита

Положите ворота горизонтально и совместите петли планки с их метками. Просверлите направляющие отверстия в раме и прикрутите ремни с помощью прилагаемых застежек. Установите нижние чашки штифтов на стойку и вставьте в них штифты, чтобы повесить ворота. Убедитесь, что он остается ровным при раскачивании; если это так, установите верхние чашки штифтов, чтобы зафиксировать их на месте.

Шаг 16. Добавьте защелку и стопор

Фото Колина Смита

При закрытых воротах установите упор на стойку под скобой. Просверлите пилотные отверстия и прикрутите его к стойке. Работая сзади, поместите узел защелки на верхнюю направляющую и стойку, отметьте расположение отверстий и просверлите отверстие для шпинделя и направляющие отверстия для крепежа. В завершение установите защелку и соответствующее оборудование.

Деревянные садовые ворота своими руками с картинками! 2 варианта в комплекте

Пожалуйста, поделитесь:

На этой странице вы найдете фотографии и подробную информацию о том, как построить прочную садовую ограду . На самом деле, есть два разных макета, чтобы дать вам выбор. + Я включаю несколько вещей, которые я бы сделал по-другому (в конце поста).

Оригинальные садовые ворота были построены в нашем последнем доме. С тех пор мы переехали в нашу усадьбу/ранчо (недалеко от этого сада). На новом месте мы совсем недавно построили курятник под нашим навесом на построенном нами сборном сарае. В конце этого поста у меня есть несколько фотографий дверей для курятника, которые я построил (их можно легко использовать и для садовых ворот). Надеюсь, этот пост будет полезен для вас!

И если вы хотите увидеть: Садовый забор своими руками

2 варианта планировки

Ворота для входа в сад являются частью планировки сада, олени представляют собой большую проблему (в северном Колорадо) для садов. Садоводство на возвышенностях сопряжено и с другими трудностями.

Фотография ниже была сделана примерно через 4 года после фотографии выше (первоначально построенной в 2015 году). Вы можете видеть, что обработанная древесина намного лучше сохраняет свою окраску и, вероятно, прослужит дольше.

Совет: используйте обработанную древесину при строительстве садовых ворот.

Начальная подготовка — строительство деревянных ворот

С чего-то нужно начинать, и, к счастью для меня, у меня была небольшая ровная площадка, идеально подходящая для того, чтобы все это собрать. Давайте посмотрим на несколько фотографий, чтобы помочь вам получить представление о том, что мы сделали, чтобы построить эти ворота для садового забора.

Обрежьте древесину по размеру проема, оставив немного свободного места. Начните первоначальные соединения с помощью шурупов.

Гвозди для ограждения и сварная проволока.

Сварная проволока дешевле, чем рабица, и она будет лучше держаться, если вам когда-нибудь понадобится ее разрезать. Ограждающие гвозди добавляют уровень стабильности проекту.

Завершив обрезку сварной проволоки по размеру, закрепив проволоку на древесине с помощью гвоздей для ограждения, теперь можно добавить вторую сторону пиломатериала, чтобы закрепить макет ворот.

Во время этого процесса очень пригодилась плоская поверхность.

Далее: вам нужно сблизить эти части и закрепить расположение ворот/дверей винтами.

Обратите внимание на проволочную сетку, добавленную к нижней части секции ворот. Это предотвращает проникновение кроликов в сад.

Стягивающий винт или TimberLOK?

С годами я стал доверять бренду TimberLOK (или чему-то подобному). Я больше не использую оцинкованные шурупы. TimberLOKS намного надежнее и проще в использовании. Независимо от того, строите ли вы садовые ворота, деревянные ступени или сарай для бездельников, TimberLOK (или аналогичный продукт) — это то, что вам нужно.

Для наружных работ я использую только винты TimberLOK (или аналогичные).

Диагональная распорка (и моя ошибка)

Крепление ворот диагональной поперечной распоркой из дерева.

И здесь я совершил ошибку, и вы можете извлечь урок из моей ошибки.

Несмотря на то, что на таких больших воротах неплохо иметь диагональную поперечную скобу, вам необходимо учитывать ее правильное расположение по отношению к петлям (я объясню).

Я сделал это неправильно и даже не знал. У вас должна быть диагональная поперечная скоба, противоположная тому, что вы видите на моих фотографиях.

Вам нужен груз в верхнем левом углу с диагональной распоркой вниз к нижней части ворот. Нижняя часть вашей диагональной опоры должна быть со стороны петель.

Если вы пытаетесь не пустить кроликов (или других паразитов, с которыми вам приходится иметь дело), ​​добавьте проволочную сетку в нижней части ворот.

Чтобы действительно не допустить проникновения нежелательных животных в ваш сад, закопайте сваренную проволоку в землю и используйте мелкоячеистую сетку по всему периметру.

Там, где находятся въездные ворота, используйте брусчатку под воротами между двумя столбами, через которые вы входите в сад.

Хорошая посадка:

Отлично держится последние несколько лет.

Итак… теперь перейдем к новой двери для курятника, которую можно легко использовать и в качестве садовой калитки:

Садовые ворота из обработанного пиломатериала / дверца для курятника с фурнитурой

Благодаря хорошему амбару и цементному полу этот проект стал очень популярным. Полегче. У меня есть запись в блоге о всех расходах, связанных со строительством металлического сарая, посмотрите.

В этом конкретном проекте я решил использовать только проволочную сетку. Эта дверь сделана для курятника, соединенного с нашим сараем.

Обрезать по размеру.

Такой приятный чистый вид и ОЧЕНЬ прочный.

Пара картинок сзади, там одна с железом. Нет необходимости использовать оборудование.

Я построил вторую дверь с другой стороны прогона (не изображена) и не использовал на ней никаких скоб. Он такой же прочный.

Чему я научился на своем опыте:

• Используйте винты TimberLOK при работе с пиломатериалами снаружи.
• Используйте обработанную древесину.
• При использовании деревянных ворот большего размера убедитесь, что диагональная поперечная распорка правильно установлена ​​так, чтобы нижняя часть распорки находилась на стороне петель ворот.
• Дополнительное оборудование не требуется.

Pin this:

🔨 Как построить деревянные ворота

Содержание

Насколько глубоко? Какой размер?

Простая боковая или садовая калитка .

В этом руководстве используются как метрические (мм), так и имперские (дюймы) размеры.
Сначала указываются метрические размеры, а затем стандартные размеры в скобках ( ).
Например: 100 мм x 50 мм (2″ x 4″).

Боковые или садовые ворота  обычно ставится для защиты определенных зон и/или для защиты от детей или домашних животных, проникновения злоумышленников или животных или даже просто для уединения. Как правило, боковые или садовые ворота имеют высоту около 1800 мм (6 футов).

Как и все внешние деревянные конструкции, ворота должны быть спроектированы таким образом, чтобы выдерживать непогоду. Относительно часто возникают трудности при попытке открыть (и закрыть) некоторые деревянные ворота, которые либо зажаты между столбами, либо провисли и волочатся по земле. Немного предусмотрительности может облегчить эти проблемы.

1: Сообщения. Как глубоко? Какой размер?

• Пиломатериалы, используемые для столбов, должны подходить для наземных работ. То есть они должны либо иметь естественную устойчивость к гниению (гниению), либо должны быть соответствующим образом обработаны.
• Размер столба:  Как правило, для отдельно стоящих столбов используйте пиломатериалы 100 мм x 100 мм (4″ x 4″) для узких ворот высотой до 1200 мм (4 фута), используйте 125 мм x 125 мм (5″ x 5). ″) стойки для узких ворот высотой 1800 мм (6 футов) и используйте стойки не менее 150 мм x 150 мм (6″ x 6″) для широких ворот. Стойку меньшего размера можно использовать, если она поддерживается другими способами, например, прикручена болтами к другой конструкции, жестко закреплена вверху с помощью поперечины или является частью перголы, беседки или другого типа проходной конструкции. .
• Размер отверстия:  В большинстве случаев деревянный столб должен быть забетонирован в отверстие глубиной 600 мм (2 фута) и площадью 300 мм (1 фут). Для более широких и тяжелых ворот, таких как въездные ворота, может потребоваться отверстие глубиной 900 мм (3 фута). Прокладка моста из бетона или дерева от столба к столбу чуть ниже уровня земли — это способ удержать столбы в страхе перед тянущими силами ворот. (См. схему.)
• Расстояние между стойками:  Расставьте стойки ворот достаточно широко друг от друга, т. е. около 900 мм (3 фута), чтобы через них мог пройти обычный садовый и дворовый инвентарь, например тачки.

Другие способы сохранения жесткости стоек ворот

2: Другие способы сохранения жесткости стоек ворот.

• Закрепление какого-либо распора между стойками ворот выше уровня головы является хорошим способом гарантировать, что стойки не могут сдвинуться навстречу друг другу, что помогает исключить возможность заклинивания или провисания ворот.
• Этого можно добиться, удлинив стойки ворот и закрепив распорку (балку или жатку) между двумя стойками ворот на высоте не менее 2000 мм (6 футов-6 дюймов) над землей.
• Другим вариантом является включение стоек ворот в конструкцию проходной беседки, беседки или двускатной крыши.

Изготовление ворот

3: Изготовление ворот.

• Чтобы определить ширину ворот, измерьте расстояние между двумя стойками ворот и вычтите 25 мм (1″). Это необходимо для обеспечения зазора в 12 мм (1/2″) с каждой стороны ворот.
• В этом примере стойки находятся на расстоянии 900 мм (3 фута) друг от друга, поэтому ширина ворот должна быть 875 мм (35 дюймов). Используйте стандартные доски размером 150 мм x 25 мм (1″ x 6″) и длиной 1800 мм (6 футов).
• Рама ворот:  На ровной поверхности изготовьте прямоугольную раму шириной 875 мм (35″) и длиной 1500 мм (5 футов) из 75 мм x 50 мм (2″ x 3″). Отметьте и отрежьте кусок пиломатериала 75 мм x 50 мм (2″ x 3″) и закрепите по центру между двумя более длинными элементами рамы. (См. A  на схеме.)
• Примечание. Упомянутый размер корпуса является лишь примером. Вы можете использовать другие размеры бумаги, такие как 100 мм x 50 мм (2″ x 4″), 50 мм x 50 мм (2″ x 2″) или даже 100 мм x 25 мм (1″ x 4″). Это зависит от внешнего вида, который вы хотите, или дерева, которое вы можете найти.
• Выравнивание и укрепление рамы ворот:  Измерьте две противоположные диагонали рамы ворот. Отрегулируйте рамку до тех пор, пока два противоположных диагональных измерения не станут одинаковыми, тогда углы прямоугольника будут под прямым углом. (Другими словами, рама будет квадратной, а не перекошенной.) (См. B  на схеме.) по диагонали из угла в угол на раме. Разметьте, обрежьте и закрепите на месте (внутри рамы) оцинкованными гвоздями. (См. схему.) (См. C  на схеме.)
• Вертикальные доски ворот:  Прикрепите доски ограждения 150 мм x 25 мм (1″ x 6″) к раме с помощью оцинкованных гвоздей с плоской головкой 60 мм (2 1/2″). Доски будут находиться на одном уровне с боковыми сторонами рамы и одинаково нависать сверху и снизу. Последнюю доску, возможно, придется разорвать (срезать вдоль), чтобы она подошла заподлицо с краем рамы ворот. (См. D  на схеме.)

Подвешивание (установка) ворот

4: Повесить (установить) ворота.

• Поместите ворота между двумя стойками ворот и установите их на уплотнители так, чтобы ворота находились примерно в 50 мм (2″) от земли. (При необходимости отрегулируйте соответствующим образом, чтобы учесть контур земли и обеспечить полное открытие ворот.)
• Поместите клинья или уплотнители по бокам ворот так, чтобы и столбы ровные, и ворота «заклинены на месте».
• Ворота должны оставаться на месте сами по себе, пока Т-образные петли привинчены. Поместите шарнир на каждый горизонтальный элемент рамы (всего 3). Если ворота должны открываться внутрь, то петли крепятся с внутренней стороны ворот к горизонтальным элементам рамы. Если ворота должны открываться наружу, то петли крепятся к внешней стороне ворот, к доскам и на одной линии с горизонтальными элементами рамы.
• После того, как петли будут прикручены на место , выньте клинья и/или прокладку и установите защелку дверцы. Обратите внимание, что обычно защелку следует ставить на полпути к воротам, но если ворота предназначены для того, чтобы маленькие дети не входили или не выходили, то устанавливайте защелку ближе к верхней части ворот.
• Наконец, прорежьте отверстие в воротах рядом с защелкой и достаточно большое, чтобы в него можно было просунуть руку. Это делается для того, чтобы ворота можно было открыть как изнутри, так и снаружи.

Установка упоров для ворот – дополнительные ресурсы

5: Фиксация упора ворот.

• Ограничитель ворот представляет собой вертикальную деревянную планку, прикрепленную к стойке, которая блокирует движение ворот дальше, чем предполагалось, и помогает избежать любого повреждения защелки и петель ворот, если ворота будут чрезмерно продуваться или захлопываться при любой причина.
• Ограничитель ворот может быть выполнен из куска доски толщиной 25 мм (1″) или подобного материала и крепится к стойке в таком положении, чтобы ворота оставались на одном уровне со стойкой, когда они находятся в закрытом положении.
• Сделайте так, чтобы ворота останавливались на той же длине, что и ворота, и положение будет определяться толщиной ворот, а также тем, на какой стороне ворот находятся петли. (См. схему.)

Дополнительные ресурсы на месте

Здесь есть статья   , которая шаг за шагом проведет вас через фактический процесс изготовления ворот аналогичного типа. Там показан другой вариант обрамления, несколько иной способ изготовления ворот, а также поясняется рытье ямы и установка столбов.

Готово. Изи с буквой «З»!

Как сделать садовую калитку своими руками

Доброе утро – это Шелли с сайта 100Things2Do.ca! Я надеюсь, что у всех были солнечные выходные Дня Памяти! Сегодняшний проект — эта великолепная садовая калитка своими руками — был для меня методом проб и ошибок, но я не только изучил новые техники, но и конечный продукт просто впечатляет. Следите за тем, как я расскажу вам, как построить свои собственные садовые ворота (а также покажу вам ошибки, которых следует избегать).

Эти садовые ворота, сделанные своими руками, могут быть слишком большими или слишком маленькими для вашего собственного двора, но основные принципы сборки останутся прежними. Довольно легко изменить разрезы, чтобы они соответствовали вашему пространству.

Дерево:

• (2) 2 x 6 x 8 футов. Доски
• (1) 2 x 6 x 6 футов. Доски
• (1) 2 x 8 x 8 футов. Доски
• (4) 1 x 6 x 8 футов. Доски

Отрезки:

• (2) 2×6 @ 80 дюймов
• (2) 2×8 @ 34 дюйма
• (1) 2×6 @ 34 дюйма
• (7) 1×6 @ 43 1/4 дюйма
• (4) 1×6 @ 19 1/4 дюйма

Инструменты и принадлежности:

• торцовочная пила
• настольная пила
• линейка
• столярный угольник
• Долото 3/4 дюйма
• уровень (для подвешивания)
• клей для дерева для наружных работ
• резиновый молоток
• 2 хомута для труб или стержневых хомутов, которые могут зажимать 43 дюйма
• петли для ворот
• комплект замков для ворот
• пистолет для гвоздей (дополнительно)
• эксцентриковая шлифовальная машина и наждачная бумага (дополнительно)
• морилка для дерева и кисть (дополнительно)

Обрежьте древесину по размеру, затем с помощью настольной пилы сделайте паз в каждой из досок 2×6 и 2×8. Установите высоту лезвия настольной пилы на 3/4 дюйма и переместите защитный кожух так, чтобы лезвие врезалось в центр доски. (На фото ниже мое лезвие должно быть опущено — это просто для демонстрации.)

Пропустите каждую из досок — лучше всего пропустить их все сразу, по лезвию для вашего первого пропила. Короткую доску 2×6 нужно будет пройти с обеих сторон. Затем переверните доски и снова проведите ими по лезвию — если лезвие не идеально отцентрировано, этот второй разрез компенсирует разницу.

Отодвиньте упор от лезвия на 1/8 дюйма и повторите, снова перевернув доску так, чтобы второй разрез был сделан с другой стороны от центра.

Продолжайте выдвигать упор на 1/8″, пока общая канавка не станет шириной 3/4 дюйма. Используйте 3/4-дюймовое долото, чтобы очистить канавку от любого материала.

Далее мы отрежем шпунт, который будет составлять соединение шпунт-паз.

Установите высоту диска настольной пилы на 3/8 дюйма, установите упор на 3/4 дюйма и обрежьте лицевую сторону каждой короткой стороны каждой доски. Переверните доски и повторите с другой стороны. Переместите упор к лезвию на 1/8 дюйма и повторяйте, пока не дойдете до конца доски (с обеих сторон). Это будет выглядеть примерно так:

Зубилом удалите лишний материал, чтобы выровнять поверхность. Сделайте это для обоих концов досок.

Я обрезал концы так, чтобы они больше напоминали шип (по ошибке), вам не нужно этого делать. На этом этапе вы увидите, как ваши углы будут подогнаны друг к другу — сделайте пробную посадку, чтобы убедиться, что язычок достаточно узкий, чтобы плотно войти в канавку.

Рисунок ниже даст вам представление о том, как все это будет соединяться вместе:

Измерьте, отметьте и отрежьте доски 1×6 по длине.

Установите настольную пилу, чтобы отрезать 1/8 дюйма с любой (длинной) стороны. Это удалит закругленные края и позволит панелям садовых ворот плотно прилегать друг к другу. У вас останутся доски толщиной 3/4 дюйма и шириной 5 дюймов.

Лучше всего произвести сборку ворот своими руками всухую, чтобы убедиться, что все канавки достаточно гладкие, а все детали плотно прилегают к месту. Здесь я уловил остальные свои ошибки – недостаточно зачищенные участки паза, искривление досок 1х6, которые нужно было прогнать рубанком и т.д.

После успешной сушки настало время склеивания! Я рекомендую использовать клей для дерева для наружных работ, так как эти ворота будут находиться на открытом воздухе. Клей должен быть водостойким и атмосферостойким.

Нанесите клей вдоль шпунтовой части самой нижней доски и заправьте ее в нижнюю часть боковой доски (стойки) – используйте резиновый молоток, чтобы забить его на место, чтобы не повредить древесину. Вставьте части панели 1 × 5 в паз и используйте столярный клей для фиксации.

После того, как все панели будут на месте, приклейте другую перекладину и молотком фунт аккуратно вставьте на место над последней панелью. Если мы все сделали правильно (а я сначала не сделал), ваши садовые ворота должны плотно прилегать друг к другу без (или с минимальными) зазорами между досками.

Не буду врать — в этот момент на моей дороге было МНОГО ругательств. Я вставлял одну сторону на место, а другая сторона выскакивала. Если у вас есть помощь, это будет работать гораздо более гладко. Установите хомут на нижнюю часть самодельных ворот и неплотно зажмите их.

Приклейте и вставьте поперечное сечение 2 × 6 поверх панелей и подтолкните на место — закрепите как можно плотнее. Используйте другой трубный хомут, чтобы свободно зафиксировать его на месте.

Расстояние до верхней оконной секции садовой калитки зависит только от вас. Строительные планы предусматривают использование 3-дюймовых досок на расстоянии 5 7/8 дюймов друг от друга. После того, как я установил раму ворот, я решил, что мне нужно больше досок в окне, поэтому я использовал четыре 3-дюймовые доски, расположенные на расстоянии 4 1/4 дюйма друг от друга.

Используя столярный клей с обоих концов, я закрепил планки на месте и закрепил их гвоздями, затем прикрепил верхнюю решетку садовой калитки и защелкнул ее на место. Как только все будет хорошо и аккуратно, затяните хомуты и дайте им высохнуть в течение ночи (я добавил несколько отделочных гвоздей здесь и там в качестве усиления).

Я боялся, что вода попадет в щели между оконными решетками, поэтому я использовал обломки, чтобы заполнить это пространство.

Прошу прощения за грязные руки — в этом проекте МНОГО столярного клея.

Вы могли заметить, что на моих ранних фотографиях есть утреннее солнце, а на более поздних — тень… да, у меня ушла большая часть дня на то, чтобы разобраться, испортить, вырезать и зажать. Надеюсь, вы сможете избежать пары моих ошибок и сэкономить немного времени на сборке садовых ворот своими руками, но это «причудливые» садовые ворота, и эти соединения больше похожи на мебель — так что держитесь, все будет хорошо. стоит в конце концов.

Второй день сборки моих садовых ворот своими руками состоял из шлифовки, окрашивания и подвески.

Вам не нужно шлифовать, если вы не хотите, но у меня было достаточное количество клея, вытекающего из стыков ( см. фото грязной руки выше ) и так как я уже потратил так много времени Делая эти самодельные ворота предметом мебели, я не хотел экономить на финише.

Я использовал непрозрачную морилку, так что вы все еще можете видеть немного текстуры древесины, но это делает сучки менее заметными. Кедр прекрасно стареет, поэтому вы можете полностью пропустить этот шаг, если хотите, чтобы волосы выглядели более естественно.

Вы только посмотрите, какие тонкие ворота! Поскольку я использовал кедр, эти великолепные садовые ворота вполовину тоньше обычных ворот — они НАСТОЛЬКО легкие!

Я купил петли и комплект защелок в местном магазине товаров для дома и установил их в соответствии с инструкциями производителя.

Я использовал три петли для эстетики, а не по необходимости.

Пара узлов выпала во время сборки, но мы назовем эти «смотровые щели» для моей собаки Лейси.

Вот вид на мою великолепную садовую калитку, сделанную своими руками, изнутри моего двора:

Не могу передать, как я доволен этой постройкой и сколько уже получил комплиментов! Строительство этих садовых ворот своими руками стоило потраченного времени, клятвы пота и усилий!

Зайдите на 100Things2Do. ca, если вы хотите увидеть фотографии до и получить истинное представление о значительном улучшении, которое сделали эти садовые ворота своими руками. Спасибо, что пригласили меня Джен и Джен-читателей! Хорошего дня!

Как сделать садовые ворота в стиле уступа и скобы

Узнайте, как сделать садовые ворота уступом и скобой самостоятельно. Мы объясним, шаг за шагом, как вы можете построить ворота, используя древесину от любого торговца лесоматериалами. Это прочная, надежная и долговечная конструкция садовых ворот или дверей, которая прослужит десятилетиями. Мы покажем вам, как сделать его легко и быстро, не разорившись, в том числе убедиться, что он квадратный, и установить все защелки, защелки, крючки и болты, которые вам нужны. Постройте свои собственные садовые ворота прямо сейчас!

Строительство садовых ворот — это фантастический проект своими руками. Эта работа намного проще, чем вы можете себе представить, учитывая стоимость ворот в садовых центрах и сараях для самостоятельного изготовления! Этот проект объясняет, как вы можете сделать уступ и распорку ворот или садовой двери, начиная с дерева.

Ворота с выступом и раскосом или садовая дверь своими руками

Ворота, которые мы изготавливаем, изготовлены из обработанных пиломатериалов шириной 100 мм и толщиной 25 мм. Для ворот шириной около 1 м (у нас было 900 мм) вам понадобится 5 м. Эта древесина называется обработанной древесиной 4 x 1 на строительных площадках и у торговцев древесиной, где вы найдете ее намного дешевле, чем в таких местах, как Homebase и B&Q.

Мы не планировали этот проект, так как ворота будут разных размеров, и если вы будете следовать этим принципам, вы сможете сделать выступ любого размера и распорку садовой калитки или двери.

Этот метод также можно использовать для изготовления ворот с круглым верхом, которые просто обрезаются электролобзиком по кривой, когда основные ворота готовы.

Готовые садовые ворота или дверь, сделанные своими руками

Ворота имеют высоту 6 футов и облицованы планками ограждения с перьями. Они также легко доступны у торговцев древесиной и строителями. Подробнее об обрезном пиломатериале можно посмотреть здесь. Обрезная древесина обычно имеет длину 5 футов, 6 футов и 8 футов и, очевидно, может быть распилена, поэтому возможны ворота любого размера.

Вот как сделать ваши ворота:

Шаг 1 – Закрепите стойки ворот

Измерьте ширину проема ваших ворот, за вычетом всех необходимых стоек. О том, как забетонировать столбы ворот в землю, вы можете узнать здесь, а также посмотреть, как их крепить к существующим каменным стенам здесь.

Закрепите стойки ворот перед тем, как приступить к установке ворот

Шаг 2. Измерение размера ворот

Вычтите 25 мм из вашей ширины, чтобы учесть, что стойки не должны быть на 100 % ровными или набухать в древесине. Вашим воротам, как и дверям в вашем доме, понадобится небольшой зазор.

Шаг 3. Изготовление перил

Отрежьте 3 отрезка (рельса) 4×1 необходимой ширины и положите их на ровную поверхность так, чтобы верхний и нижний рельсы находились точно на высоте ваших ворот. Положите третью (центральную) рейку посередине и параллельно верхней и нижней рейке.

Шаг 4. Убедитесь, что он квадратный

Измерьте расстояние от угла до угла верхней и нижней перекладин, чтобы убедиться, что вы расположили их под прямым углом друг к другу.

Шаг 5. Разметка досок

Положите обрезной брус поверх перил. Оставьте нахлест не менее 25 мм на доску и посмотрите, куда это приведет вас на другом конце рельса.

Шаг 6. Равномерно расположите доски

Переместите доски с перьями, закрывая нахлест и добавляя доску, или открывая нахлест, чтобы использовать меньше. В конце концов, доски должны начинаться и заканчиваться в конце рельсов.

Доски для ворот, расположенные равномерно по ширине

Шаг 7 – Прикрепите доски к поручням ворот

Прикрутите каждую планку к рейкам через толстый край доски из перьев, убедившись, что она также проходит через тонкий край нижней доски.

Как прикрепить доски к вашим садовым воротам

Винты должны быть оцинкованы или покрыты японским лаком, чтобы убедиться, что они полностью защищены от ржавчины. Хорошей идеей будет использовать крошечное направляющее отверстие для этих шурупов, так как пиломатериал такой толщины может очень легко расколоться.

Шаг 8. Убедитесь, что ворота квадратные

Еще раз проверьте размеры по диагонали. Теперь мы собираемся выставить ворота, и в этот момент пути назад нет, поэтому убедитесь, что сейчас все в порядке. Вы даже можете использовать наш простой метод 3-4-5 для проверки квадрата, если хотите.

См. раздел о проверке квадратности на странице «Советы и рекомендации»

Шаг 9. Разместите и обрежьте брус для диагональных распорок

Выберите, с какой стороны вы хотите установить петли. Положите еще один отрезок бруса 4 x 1 поперек средней и нижней перекладин и отметьте, где нужно обрезать, чтобы установить диагональную стойку в положение, как показано на воротах.

Нижняя диагональ должна начинаться со стороны петель ворот и идти до центра, где находится защелка. Таким образом, вес (сила) ворот направляется на нижнюю петлю, где находится сила.

Силы, приложенные к воротам, когда они находятся в нужном положении

Ключом к получению хорошей и плотной диагонали является использование скользящего скоса, чтобы убедиться, что вы разрезаете его точно под правильным углом. Взгляните на наш проект по использованию скользящего скоса, чтобы узнать, как это сделать, если вы не уверены.

Шаг 10. Закрепите диагональные распорки на месте

Используйте прочный столярный клей, например, Gorilla Glue, для стыков. Наденьте его на оба торца стойки и вставьте в нужное положение. Клей Gorilla немного вспенится, когда отреагирует на естественную влажность древесины, и начнет схватываться. Вверните винт через стойку в направляющую.

Приклейте и привинтите диагональную стойку к поручням ворот.

Лучше всего для этого использовать винты для настила 75 мм, которые не ржавеют. Клей хорошего качества не боится экстремальных погодных условий и делает соединение таким же прочным, как и сама древесина.

Мы использовали клей Gorilla Glue для изготовления ворот – купите здесь

Винты для настила доступны в нашем интернет-магазине здесь – купите здесь

Шаг 11 – Установите защелки, фиксаторы и крючки

Повторите для верхней стойки, а затем добавьте ворота защелка и болты. Вы можете видеть на фотографиях ниже, что мы также добавили крюк в нижней части ворот, чтобы их можно было закрепить в открытом положении, чтобы они не болтались на ветру.

Висячий замок установлен на воротах

Висячий замок был установлен на верхней направляющей, так как это прочная часть ворот (а защелка была установлена ​​на средней). Мы закрепили болты снаружи так, чтобы гайки и замок были внутри.

Висячий замок, прикрученный к воротам

Через среднюю рейку была установлена ​​защелка с защелкой на соответствующей стойке ворот.

Защелка ворот и ответная планка

Ручка защелки ворот

Наконец, на нижней направляющей мы прикрепили проушину, чтобы ворота можно было удерживать в открытом состоянии с помощью удерживающего крючка. Это было относительно просто, так как крюк был прикреплен к внешней стене дома, на которую открывались ворота. Если вам нужно, вам может понадобиться закрепить стойку в подходящем месте, чтобы удерживать дверь в нужном месте, если нет ничего другого.

Стопорная защелка крюка ворот

Как я надеюсь, мы показали, изготовление садовых калиток — очень увлекательный проект, который может выполнить каждый, приложив немного времени и терпения. Ворота с выступом и скобой также являются прочным и надежным типом садовых ворот, которые прослужат долгие годы, особенно если они сделаны своими руками!

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Как построить садовые ворота с нуля своими руками

Если вы уже читали о нашем проекте расширения садового забора, то, возможно, вы заметили новые ворота, которые нам пришлось установить.

Мы решили не покупать готовые ворота, а построить их с нуля, отчасти для развлечения, главным образом, чтобы мы могли спроектировать ворота так, как мы хотим, и не ограничиваться размерами, доступными в магазинах. Мы хотели, чтобы ворота выдержали испытание временем, были прочными и надежными.

Наши готовые садовые ворота, построенные с нуля

Содержание страницы

Принятие решения о структуре садовых ворот:

Мы знали, что нам нужны ворота шириной не менее 900 мм (3 фута), чтобы у нас было достаточно места для доступа в переулок сзади с инструментами или тачками, если это необходимо. Мы также решили, что будем строить раму ворот из обработанной древесины 3″ x 2″ (75 мм x 47 мм), так как все, что меньше, может быть слишком хрупким, а древесина 4″ x 2″ может быть немного тяжеловатой.

Выбор дизайна наших садовых ворот:

Нам нужны были ворота с кромочными досками, расположенными заподлицо (плоско) внутри основных внешних рам ворот. Это было сделано в основном из эстетических соображений, но также означало, что общая толщина ворот будет 2 дюйма, такая же, как у основной рамы ворот, построенной из дерева 3 ″ x 2 ″.

Ворота будут иметь 3 горизонтальные балки, чтобы мы могли установить на ворота 3 петли для дополнительной прочности.

Верхняя часть стойки ворот/перекладина/арка для наших садовых ворот:

Мы также хотели, чтобы верхняя часть арки/стойки проходила поперек двух стоек ворот в основном по конструктивным причинам, но мы также подумали, что это будет хорошая функция. Идея заключалась в том, что эта планка будет удерживать стойки на месте полностью параллельно друг другу в течение многих лет, работая против тяжелых ворот, которые постоянно открываются и закрываются.

Готовая прямая арка ворот/верхняя перекладина

Выбор типа петли для наших садовых ворот:

Мы решили выбрать петли ленточного и крюкового типа, поскольку наши исследования показали, что они намного прочнее стандартного тройника. петли. Мы также позаботились о том, чтобы петли покрывали как минимум половину ширины ворот (в нашем случае 450 мм), чтобы обеспечить максимальную поддержку. Одним из ключевых преимуществ ленточных и крюковых петель является то, что вы продеваете корешковый болт через всю раму для каждой петли, что, безусловно, увеличивает прочность обычных винтовых креплений.

Лента 450 мм и петля крюка с корешковым болтом M12 100 мм

Список материалов для нашего проекта строительства садовых ворот

:

Возможно, будет проще заказать деревянную/перьевую кромку в одном магазине и желательно заказать доставку, особенно если у вас есть маленькая машина.

3″x 2″ (47 мм x 75 мм) обработанная древесина (C16) 3,6 м x 1 шт.
3″ x 2″ (47 мм x 75 мм) обработанная древесина (C16) 2,4 м x 1 шт. 5 шт.
22 мм x 100 мм перьевая кромка 1,8 м x 12 шт.
Обработанная древесина 4″ x 4″ 1,2 м x 1 шт. (для арки стойки ворот – подробнее об этом позже)

3 100-мм болта M12
30-мм шпильки из оцинкованной нержавеющей стали
5 x 100 мм коррозионностойкие винты
5 x 80 мм коррозионностойкие винты

Ленточные и крюковые петли x 3 (подробнее об этом позже)

Клей для дерева
Обработка дерева (мы использовали Rustins)

Список инструментов будет в конце этого поста.

Видео пошаговой сборки садовых ворот

В этом видео шаг за шагом показана вся сборка, так что не стесняйтесь посмотреть его или сохранить на потом.

Строительство садовых ворот:

Столбы наших ворот были 4″ x 4″ (100 мм x 100 мм), а расстояние между столбами было ровно 910 мм, поэтому нам нужно было, чтобы ворота были точно 900 мм с примерно Зазор 5 мм с каждой стороны.

Я начал с создания внешней рамы из бруса 3 x 2 и прикрепил 2 поперечные скобы из бруса 47 x 22 мм. Я осознавал, что поперечные распорки недостаточно прочны, чтобы обеспечить достаточную поддержку воротам и предотвратить их провисание. Однако мы были ограничены глубиной, так как хотели, чтобы край пера располагался на одном уровне с основной рамой ворот.

Я также видел некоторые ворота с перьевым краем, изготовленные некоторыми известными поставщиками без скоб, поэтому я предположил, что немного меньшие скобы лучше, чем вообще отсутствие поперечных скоб. Если в будущем она испортится, я всегда могу заменить скобу на что-то такой же толщины, но, возможно, шире 47 мм.

Готовая рама ворот с прикрепленными поперечными скобами

На этом этапе мы решили нанести 2 слоя «Rustins Quick Dry Shed and Fence Clear Protector 1 litre» (8 фунтов стерлингов от Toolsstation) для дополнительной защиты краев только что спиленной древесины.

Изготовление внутренней рамы:

Следующим шагом было создание внутренней рамы внутри основной рамы вокруг поперечной распорки, чтобы к ней можно было прикрепить оперение.

Внутренняя рама также изготовлена ​​из обработанной древесины размером 47 мм x 22 мм.

Поместив древесину под раму главных ворот, я использовал острый карандаш, чтобы отметить края. Затем я использовал торцовочную пилу, чтобы сделать надрезы сразу за отметкой карандаша, чтобы обеспечить плотное прилегание.

Настало время для быстрого теста на подгонку, чтобы убедиться, что рама хорошо подходит к стойкам ворот с нужным зазором с каждой стороны.

Быстрая проверка подгонки, чтобы убедиться, что оправа имеет правильный размер, прежде чем прикреплять край пера.

Крепление краевых досок к раме садовых ворот:

Сначала я уложил кромочные доски с помощью распорного приспособления, которое я сделал из обрезков краевых краев. Это делается для того, чтобы каждая доска имела нахлест ровно 40 мм.

Рекомендуется сначала уложить все доски на раму, чтобы обеспечить правильное расстояние. Затем я прикрепил край пера с помощью 40-миллиметровых штифтов из хозяйственного магазина Wickes, что было довольно просто.

Я использовал доски с перьями толщиной 22 мм и шириной 100 мм.

Толщина 22 мм относится к фактической толщине куска дерева, из которого были вырезаны доски в соответствии с приведенной выше диаграммой.

Установка ленточных и крюковых петель:

Мы решили использовать 3 петли вместо 2, что означало, что рама ворот должна была состоять из 3 горизонтальных деревянных частей. У большинства ворот, которые мы видели у торговцев древесиной/магазинах DIY, не было соединения рамы в средней части двери, это означает, что вы ограничены только двумя петлями.

Я начал с установки петель в том положении, в котором они мне понадобятся, на воротах, убедившись, что имеется зазор около 1 дюйма плюс 5 мм, как показано на рисунке ниже:

Затем я прикрепил все 3 петли к воротам с помощью дерева толщиной 40 мм. винты, убедившись, что навесная пластина горизонтально параллельна раме ворот.

Установка ворот на столбы:

После того, как все петли были установлены, ворота можно было повесить на столб!

Я начал с того, что положил несколько кусков более тонкого, чем обычно, кирпича для мощения под ворота и использовал спиртовой уровень, чтобы выровнять кирпичи, а затем и ворота. Используя тонкие кусочки древесной стружки в качестве 5-миллиметровых прокладок, я вклинил их с каждой стороны ворот, чтобы убедиться, что с обеих сторон двери есть одинаковые зазоры.

Тогда оставалось только прикрутить шарнирную пластину к столбу забора. Последним шагом было просверлить ворота, чтобы прикрепить болты.

Обычно рекомендуется перевернуть один из крюков вверх дном, чтобы ворота не поднимались. Нас это особо не беспокоило, так как мы планировали крепить задвижки изнутри. Мы также хотели иметь возможность легко поднять ворота, если это необходимо, изнутри, не снимая пластины со стойки.

Как я сделал верхнюю часть арки/ворот из остатков древесины:

Как упоминалось ранее, мы хотели, чтобы эта балка располагалась сверху ворот, чтобы обеспечить некоторую поддержку столбам ворот. У нас валялось несколько столбов размером 4″ x 4″ от старого забора, поэтому я решил вырезать из них кусок.

Изготовление арки ворот из старого столба забора

Во-первых, я вырезал 1-дюймовый кусок из 4-дюймового куска с помощью циркулярной пилы Evolution. Затем я сделал скос на 45 градусов на всех четырех краях с одной стороны, чтобы дождевая вода могла легко стекать.

После этого, используя циркулярную пилу, я сделал пропил глубиной 4″ x 4″ x 1″ точно на таком же расстоянии от столба забора, чтобы он мог красиво вставиться сверху.

Затем я сделал самодельную смесь наполнителя для дерева, используя опилки от порезов и столярный клей. Добавив в смесь небольшое количество воды, я добился пастообразной консистенции смеси. Затем я пошел дальше и заполнил все старые трещины в дереве. Наконец, я нанес 2 слоя прозрачного покрытия Rustins для защиты только что распиленных сторон.

Видео о сборке верхней части садовых ворот / арки

Сколько мне стоило построить мои садовые ворота

Если вам интересно узнать, во сколько мне обошлось строительство садовых ворот, то вот список ниже. Обратите внимание, что для некоторых шурупов, клея, обработки дерева и т. д. я просто указываю пропорциональную стоимость, а не фактическую цену 100 упаковок шурупов, например, поскольку у меня много остатков от других проектов.

£ 24.0011 22 мм x 100 мм 98 мм x 12 штук £ 241111 22mm 9 мм £ 69.50 £ 69,50 £ 69,50 . Проект постройки Garden Gate

Комбинированная дрель Makita LXT
Ударный шуруповерт Makita
Циркулярная пила Evolution
Торцовочная пила
Молоток
Быстродействующий захват Irwin
Самодельная распорка для краев перьев

Надеюсь, вы найдете этот пост полезным. Я буду загружать видео на YouTube с более подробной информацией и пошаговым таймлапсом. Пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы или предложения.

РубрикаРазное

Материал	Прибл. стоимость
3″ x 2″ (47 мм x 75 мм) обработанная древесина (C16) 3,6 м x 1 шт. 2,4M x 1 Piece	£ 4,00
22 мм x 47 мм. Обработанная древесина x 5 кусочков	£ 12,00
22 мм x 100 мм Эдром пера 1,8 м. X 12 штук
£ 241111 22 мм x 100 мм 98 мм
	9 мм 9 мм. Кольцевые болты M12 100 мм x 3	£0.50
30mm stainless steel panel pins	£1.00
5 x 100mm corrosion resistant screws	£1.00
5 x 80mm corrosion resistant screws	£1.00
Band and Hook hinges x 3	£18. 00
4″ x 4″ treated timber x 1.2m	£0.00 (this was ours already)
Wood glue	£ 1,00
Обработка древесины rustins	£ 2,00
Всего затрат	£ 69.50
£ 69.50
£ 69,50
